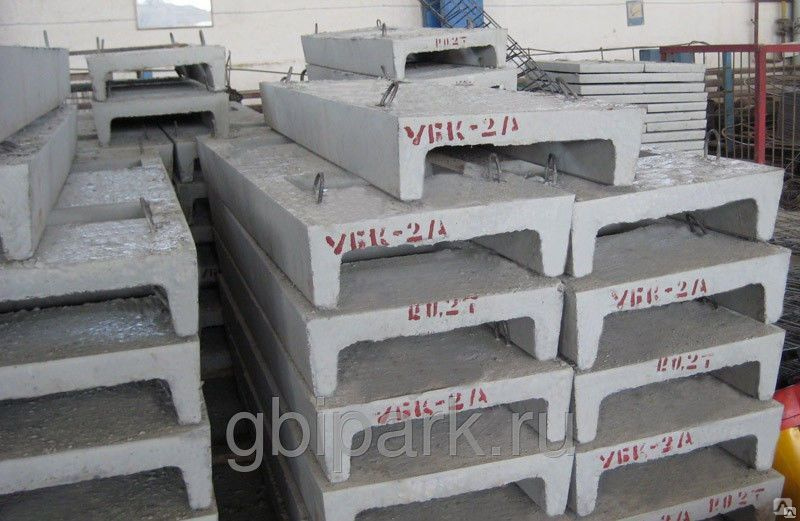

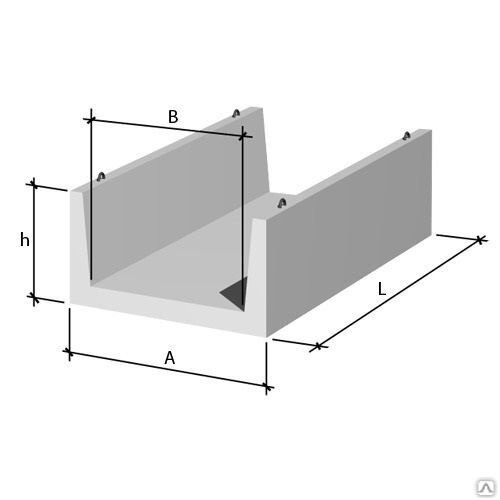

Бетонный кабельный лоток размеры: Л 20-5-1 по стандарту: Серия 3.407.1-157

Монтаж кабельных ЖБИ лотков: требования, СНИП, инструкции

Для зон с классом нагрузки C250 бетонная обойма выполняется на всю высота желоба, а для зон с повышенными нагрузками D400 и E600 лоток бетонируется на всю высоту с учетом усиленной планки на бортиках. В основание обоймы вставляются фиксирующие стержни длиной 300 мм с шагом 0,5 м с каждой стороны канала. В качестве стержней рекомендуется применение арматуры A III, не менее Ø8 мм (рис. 2 — с прилегающим покрытием «асфальтобетонной дорожной одежды»).

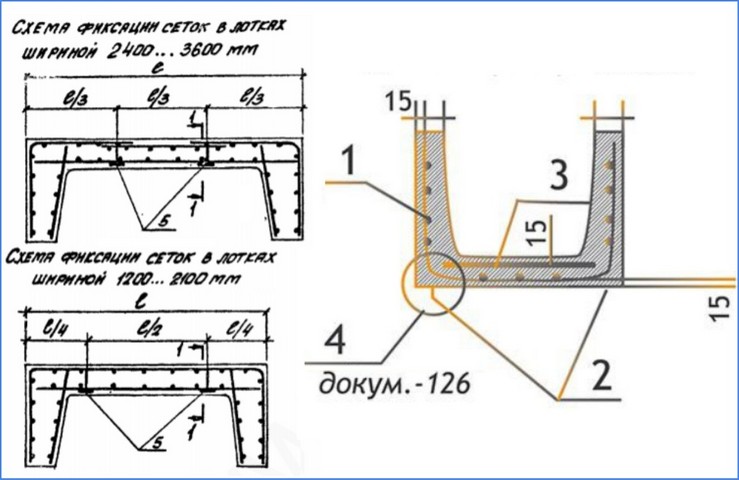

При заливке бетонной обоймы следует предусматривать температурные швы перпендикулярно линии лотков, с интервалом 20 метров. При сопряжении с бетонным или асфальтобетонным покрытием необходимо обустройство технологического шва с использованием уплотнительного шнура ГОСТ 6467-79, герметика с эластичностью 200%, грунтовки на стыке лотка и покрытия, а также битумной мастики.

06.04.2021

Как монтировать водоотводный лоток. Этапы монтажа водоотводных лотков. Установка водоотводных лотков

Как производится монтаж водоотводных лотков

Чрезмерное количество ливневой воды, скапливающейся на поверхности земли, способно постепенно подтачивать и разрушать все – от дорожных покрытий до мощных фундаментов многоэтажных домов. В аграрном секторе ее избыток воды грозить заболачиванием почвы, гниением культурных растений.

Чтобы этого не случилось и территория участка и строения на нем были в порядке, нужно позаботиться об устройстве водоотводной системы. Проблемы, связанные с накоплением осадков и задачу вывода лишних вод надо решать комплексно. Оптимально — устанавливать несколько разных систем водоотведения: водосток с крыши; поверхностный и внутренний водоотвод; систему отведения грунтовых вод. Тогда, пока дренажные трубы будут собирать излишки воды в земле, поверхностный водоотвод в это время будет «разбираться» с лужами и потоками воды, которые задержались на земле, уберегая территорию от разрушительного действия лишней влаги.

Монтаж водоотводных лотков, являющихся составной частью поверхностного (линейного) водоотвода, требуется на большинстве открытых участков, особенно вдоль бордюров, под водосточными трубами

Строение линейного водоотвода

Поверхностная (линейная) дренажная система составлена несколькими элементами:

• Водоотводные лотки.

• Дождеприемники

• Пескоуловители

• Решетки

• Трубы

• Соединительные комплектующие

• Уплотнитель или герметик

• Коллектор

Водоотводные лотки разделяются на 4 вида:

• Сточный. Это прямой желоб, собирающий воду всей своей длиной.

• Коробчатый. Обычный лоток в виде буквы П. Нередко идет в комплекте со съемной верхней решеткой.

• Щелевой. Это квадратная балка, с полой внутренностью. На верхней стенке имеются в прорези, в которые и стекает жидкость. Такие лотки идеально ложатся между плиткой тротуара в тех местах, где требуется сохранить эстетический вид.

• Бордюрные лотки. Схожи с щелевыми, но дополнительно на верхнем крае имеют выступ в форме буквы Г, он защищает щель в корпусе. Самые крепкие бордюрные лотки используются в линейных водостоках на аэродромах.

Материалы лотков

Лучшим сырьем для лотков признаны пластик (полимеры), чугун, сталь, бетон. Материал, из которого сделаны лотки, очень важен, ведь именно от него напрямую зависит, каким будет устройство водоотводных лотков.

Бетонные лотки довольно прочны, ведь для их изготовления применяют различные смеси, а также армирование стекловолокном, полимербетоном или проволокой из стали. Из-за невысокой цены они популярны при монтаже систем водоотведения на дачных участках, коттеджах, а из-за прочности — их нередко используют при укладке водоотводов даже на территориях промышленных предприятий. Если говорить о недостатках, то лотки из бетона не очень устойчивы к ударам, а это имеет значение при доставке лотков к месту монтирования водоотвода.

Чугунные лотки могут отлично выдерживать сильную продольную и поперечную нагрузку. Из-за этого свойства их часто используют в системах водостока аэродромов, стоянок тяжелой спецтехники. Недостатком чугунных лотков является их тяжеловесность, а также неустойчивость к коррозийным процессам и дороговизна. Поэтому все же более популярна установка водоотводных лотков из стали, поскольку они гораздо легче, чем чугунные лотки, а служат, кстати, дольше.

Полимерные (пластмассовые) лотки делаются из полимеров с миндобавками. Они не боятся механических повреждений – на них не будет ни царапин ни сколов, неблагоприятных химических сред и выдерживают нагрузку в 60 тонн на 1 кв. м., и температуру от -50 до 120℃, и что немаловажно – имеет небольшой вес (не более 14 кг), что обеспечивает им обширную сферу применения.

Правила монтажа

На первый взгляд, монтаж водоотводных лотков – дело нехитрое. Вырыть канаву, выложить лотки, укрепить бетоном. На самом деле, установка водоотводной системы требует особого умения. Во-первых, потому что чаще всего поверхностный дренаж требуется в местах со сложным грунтом, и в этом случае лоткам требуется дополнительная опора. Во-вторых, обязательно нужно учитывать и уровень промерзания почвы. Дело в том, что большинство видов грунта зимой промерзает на глубину 1 м, и буквально, выталкивает водоотводные лотки. В-третьих, нередко трудно разобраться в материалах, необходимых для конкретного водостока и рассчитать правильно размеры лотков. Поэтому, чтобы подстраховаться от всех факторов, влияющих на дренажную систему, нужно следовать правилам ее установки. Только тогда можно быть уверенным, что система водоотведения будет хорошо и долго выполнять свои функции.

Правило №1 «Танцуем от назначения»

От места, куда будет установлен водоотвод, будет зависеть выбор материала. От этого же фактора будут зависеть и размеры лотков. То есть, прежде всего, следует учитывать класс нагрузки, которой будет подвергаться водоотводящая система. К примеру, если она требуется для стоянки или аэропорта, то нужно использовать крепкие чугунные лотки

Правило №2 «Размер имеет значение»

При проектировании системы водосбора нужно сразу понимать, какими будут размеры лотков. Важно правильно выбрать внутренний диаметр водоотводных лотков. Он должен быть таким, чтобы суметь принять максимальную массу осадков, которая бывает в данной местности. Для расчета диаметра берется средняя величина осадков, затем эта цифра увеличивается на 25%. От полученного числа и выбираются водоотводные лотки.

Правило №3 «Уклоняться полезно»

Уклон водоотвода – это важное условие. Иначе система просто не будет работать. Правило же таково – уклон должен быть не меньше 10 мм на 1000 мм длины лотка.

Правило №4 «Пескоуловителям – быть»

Ни игнорируйте пескоуловители. Они помогут предотвратить излишнее загрязнение, зарастание конструкции илом, а самое главное, сохранит ее в рабочем состоянии, ведь обычный мусор может забить лотки, после чего ливневая вода уже не сможет уходить по водостоку.

Правило №5 «Решетка – страж чистоты»

Без решеток, конечно, обойтись можно, но их наличие сильно сокращает время на обслуживание водостока: решетка не пропустит крупный мусор, в том числе природный — листья, ветки. Если водоотводная система установлена на проезжей части, то решетки дает безопасность передвижению транспорта и пешеходов.

Монтирование водоотвода

Шаг 1 Разметка

При помощи колышков и бечевки намечается линия, по которой будет проходить ливневый водоотвод.

Шаг 2 Рытье траншеи

По намеченной линии вырыть траншею с размерами, немного большими, чем размеры выбранных лотков на 30-40 см в ширину и минимум на 10-15 см – в глубину. Это нужно для того, чтобы осталось место для подушки и закрепления лотков.

Шаг 3 Подготовка основания

Это важный шаг, который нельзя пропустить. Не зарывайте лотки прямо в землю. В противном случае есть высокий риск, что такая водоотводная система начнет деформироваться и быстро разрушится. Слой «подушки», пусть хотя бы и небольшой нужен для того, чтобы водоотводные лотки не деформировались под воздействием физических и химических факторов. Кроме того, подложка необходима для укрепления траншеи, чтобы после установки лотков не стал осыпаться грунт, вызывая смещение лотков. И наконец, именно слои подсыпки помогают формировать необходимый для водостока уклон. Идеальный вариант – по дну траншеи равномерными слоями укладывается бетонная подложка, затем слой песка, слой щебня, толщиной в 10 см.

Шаг 4 Укладка лотков

Лучше всего начать укладку лотков с нижней отметки трассы, от канализационного стыка. Таким образом можно будет ровно выстроить уклон водостока. Водоотводные лотки кладут в траншею по центру на подвижный бетон марки В25, встык, выпуклой частью (торцом) в сторону течения воды.

Монтаж водоотводных лотков из полимеров

Полимерные лотки собираются легко. Поскольку они легкие, можно предварительно собрать их на земле, а затем разместить по траншее, либо можно собирать полимерные лотки сразу в траншее. Соединяются полимерные лотки состыковкой паз и шпунтов и скрепляются герметиком. Установка водоотводных лотков требует обязательной герметизации стыков, что продлит срок службы лотков.

Монтаж бетонных лотков

Водоотводные лотки из этого материала собирают прямо в траншее, укладывая их на подготовленную основу из бетона. Глубину слоя бетона рассчитывают в зависимости от класса нагрузки на бетонные лотки. Затем бетонные лотки скрепляются герметиком. При укладке таких лотков параллельно линии дренажа нужно оставить место под температурные швы.

Шаг 5 Пескоуловитель или дождеприемник

Эти элементы устанавливаются и закрепляются между водоотводом и канализацией. Места стыков обязательно загерметизируйте.

Шаг 6 Установка решеток

Решетки закрепляют с помощью болтов, завинченных до упора. Чтобы было безопасно наступать на лотки, используйте для соединения с лотком специальные крепежи. После этого нужно закрыть решетки пленкой или строительным скотчем, чтобы в систему не попала цементно-бетонная смесь при следующем шаге работ.

Шаг 7 Фиксация лотков

После установки любого вида водоотвода (с учетом подложек и решетки), он должен быть ниже уровня поверхности на 5 мм. Если это так, то нужно твердо зафиксировать положение водоотводной системы, залив скаты бетоном. Это, кстати, предотвращает возможные повреждения лотков во время заморозков и оттаивания грунта.

Шаг 8 Соединить водоотвод с канализационной системой.

Устройство водоотводных лотков требует определенных навыков и опыта. создаст для вас систему водоотвода с нуля и «под ключ» — поможем в выборе оборудования, подскажем необходимые размеры лотков, смонтируем систему водоотведения. Мы работаем как с организациями, так и физическими лицами. Большой штат специалистов и накопленный опыт работы дают возможность одинаково качественно выполнять заказы любого объема быстро и качественно. В нашей компании монтаж водоотводных лотков производят специалисты высокого класса, которые используют водоотводные лотки из качественных современных материалов, надежных и особо прочных. Они выдерживают температурные перепады, при этом срок эксплуатации долог.

Узнать о ценах на устройство водоотводных лотков, а также сроках исполнения можно на нашем сайте, позвонив по телефону +7 (495) 902-52-14 или связавшись с нами по электронной почте [email protected]

Задачи водоотвода

Главное назначение устройства бетонных лотков — для отвода воды. Они особенно актуальны там, где выпадает большое количество осадков, а почва недостаточно рыхлая, чтобы принимать в себя большое количество влаги. Если не обустраивать водоотводные системы, участок на таких территориях быстро заболотится, на нем будут постоянно образовываться лужи, в которых неизбежно размножатся бактерии и насекомые.

Устройство водоотводных лотков необходимо, чтобы:

• отвести избыток талой или дождевой воды с территории;
• предотвратить загнивание корней растений;
• защитить фундаменты зданий от быстрого разрушения, неизбежного в условиях постоянной сырости;
• предотвратить затопление подвалов и цокольных этажей;
• обеспечить удобство перемещения по участку, площади, дороги, т.д.

Благодаря устройству бетонных лотков осадки направляются в канализационные колодцы, не размывая почву. Главное — выбрать подходящий тип изделий и правильно его уложить.

Сборные варианты

Если устройство лотка проводится с помощью сборных бетонных блоков, тогда последние детали изготавливаются на месте проводимых работ. Первоначально потребуется очистить внутреннюю поверхность трубы, заранее покрыв ее защитным материалом (битумно-резиновой мастикой либо прочим материалом, которому свойственно сцепление с металлом).

Типы сборных асфальтобетонных лотков.

Укладка каждого бетонного блока на материал с битумной основой проводится ручным методом. При этом битумная эмульсия должна находиться в холодном состоянии. В местах болтовых соединений используются невысокие блоки. Как правило, устройство монолитных бетонных конструкций состоит из следующих этапов:

1. Очистка поверхности трубы.
2. Укладка лотка.
3. Уплотнение бетона по ширине лотка.

Уплотняется бетон с помощью металлической виброрейки. Возможно применять виброплощадки с рабочей цилиндрической поверхностью.

Устройство монолитных и сборных лотков не бетонного типа предусматривает изготовление блоков в заводских условиях с помощью специального оборудования. Первоначально потребуется обработать защитный слой катионной битумной эмульсией либо горячим битумом. Специалисты рекомендуют использовать битумную эмульсию, так как ее можно применять в холодном состоянии. В любом случае длина обрабатываемой полосы при монтаже блоков не должна быть больше 50 см.

Устройство бетонных блоков предусматривает их укладку на ранее обработанное основание ручным методом в противоположном направлении подачи данных изделий. Если асфальтобетонные блоки укладываются в трубах на строительном участке, тогда этот материал устанавливается сразу в двух направлениях от середины к торцам секции либо трубы. В местах соединения болтов монтируются сборные детали небольшой высоты.

Если предусмотрено устройство сборного лотка, тогда блоки доставлять к строительной площадке следует в специальных контейнерах с обустроенными полками. Изготавливаются они из гофрированных плоских листов. Укладывать блоки на полки можно в два ряда. При этом второй ряд укладывается плоской поверхностью вниз. Не допускается устройство блоков друг на друга в количестве больше четырех штук.

После завершения укладки бетонного лотка его поверхность обрабатывается специальной битумной эмульсией. Устройство лотка сборного типа считается завершенным тогда, когда битумная эмульсия полностью распадется. При этом поверхность данного материала становится гладкой, а цвет – черным.

В трубах перед монтажными работами применяется полимерная мастика холодного состояния либо битумно-бутилкаучуковая мастика горячего состояния. Перед нанесением данных веществ поверхность трубы рекомендуется очистить. Если используется мастика УТ-38Г, тогда потребуется следующий агрегат – С-562. Наносится данное вещество небольшим слоем толщиной в 2 мм. Для этого применяется форсунка. Для нанесения бутимно-бутилкаучуковой мастики МББГ-70 рекомендуется использовать соответствующую передвижную битумную установку. В противном случае применяется кисточка.

Монтаж

Сборка дождевых линий водоотведения производится поэтапно:

• подготовка траншей;
• засыпка песчаной подушки, обеспечивающей заданный уклон;
• укладка желобов, выравнивание по осям и соединение в единую линию.

Если используются крупные изделия, сверху укладывают плиты. Они делают систему герметичной, препятствуют попаданию в полость посторонних предметов. Для небольших желобов используются чугунные декоративные решетки. Отливы иди отводящие канавки частных домов иногда используются в открытом виде, поскольку их размеры невелики. Так проще контролировать состояние системы, своевременно удалять мусор, устранять засоры.

Разновидности

Лотки бетонные для ливневой канализации принято делить на несколько вариантов конструкции:

• отливы. Неглубокие изделия, в длину не более 1 метра. Используются для отведения дождевой воды от опорных конструкций частных домов;

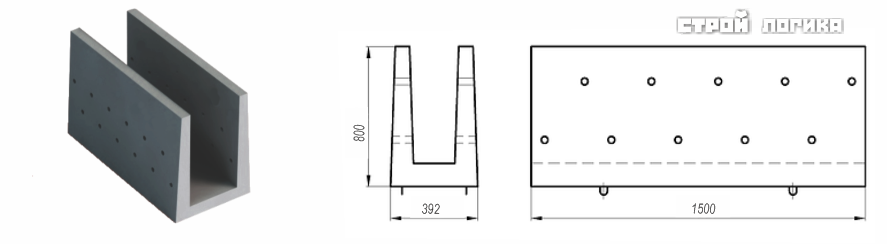

• П-образные бетонные желоба. Это крупные отливки, способные вмещать экстремальные объемы воды во время затяжных дождей. Используются в городских или поселковых системах водоотведения;
• телескопические конструкции. Эти конструкции используются на склонах или складках рельефа. Они укладываются «ступеньками», позволяющими сточным водам свободно стекать в заданном направлении.

Желоб для ливневой канализации — важный и наиболее нагруженный элемент. Он принимает стоки, подает их в коллектор или к точкам сброса. Существующие разновидности изделий используются в сетях, обладающих своей спецификой и размерами.

Материалом для изготовления не всегда является бетон. Современные конструкции желобов пластиковые, что дает им массу преимуществ:
