Лотки водоотводные бетонные серии ЛВ

Лотки водоотводные бетонные с обозначением ЛВ, небольших размеров для стандартных решений в области поверхностного водоотвода. Простые и неприхотливые бетонные каналы, которые удобны при организации дренажа участка на городских улицах, в садово-парковых зонах, а также при благоустройстве дачных или приусадебных территорий.

Бетонные желоба ЛВ имеют ширину гидравлического сечения DN100 (100 мм), габаритную ширину 140, 160 мм и высоту от 60 до 182 мм. Все лотки рассчитаны на класс нагрузки A-C (до 25 тонн/м кв). Для того чтобы отвести воду с линии лотков (вертикальный сток), каждый типоразмер представленных каналов может быть оборудован специальным патрубком (вертикальным водосливом).

Защитить бетонные лотки от разрушения, а всю дренажную систему от засорения можно с помощью водоприемных решеток, которые можно подбирать исходя из личных предпочтений или предполагаемых нагрузок на дренажный лоток.

Области применения лотков ЛВ

Примечание
Если линейный водоотвод будет размещаться в зоне движения автотранспорта, то водоотводные лотки ЛВ следует комплектовать чугунными решетками!

Открываем секрет ЛВ

Достаточно часто покупатели не понимают маркировки лотков и не догадываются, что означают аббревиатура и цифры в названии. На самом деле все очень просто, а главное, в причудливых названиях кроется вся необходимая информация для первого знакомства с лотком. Итак разберем типичный бетонный лоток, в названии которого заявлено:

• Лоток водоотводный — указывается тип бетонного канала относящегося к системе поверхностного водоотвода.
• ЛВ – собственно, и есть сокращенное название: лоток водоотводный
• 10.14.13 — первые две цифры до точки указывают на ширину гидравлического сечения (DN) в сантиметрах, т.е. 10 см или DN100 (100 мм). Вторая пара цифр рассказывает о внешней, габаритной ширине лотка, в данном контексте 14 см. или 140 мм. Цифры стоящие после последней точки повествуют о внешней высоте водосточного желоба – 13 см. или 130 мм. Но нужно учесть, что производитель зачастую округляет значение высоты в целях упрощения общей формулировки. Так, лоток, указанный в примере имеет фактическую высоту: 125 мм (точная высота поясняется в паспорте на изделие).
• Бетонный — указывается материал, из которого сделан дренажный лоток. Название используется всеми российскими производителями, даже если в итоге бетонный желоб позиционируется как фибробетонный.
• По-другому, и это тоже будет правильно, такой канал можно назвать: Лоток водоотводный DN100 h225 бетонный

Так, как бетонные лотки по умолчанию имеют длину 1 метр (1000 мм), то получается, что данная модель предлагается с размерами: 1000х140х125 мм при внутренней ширине сечения 100 мм.

Почему покупают бетонные лотки ЛВ?

Дело в том, что бетонные лотки этой серии поступают к конечному потребителю по действительно низкой цене, а цена – это то, что волнует, в первую очередь, обыкновенного покупателя! Вопросы качества и технических характеристик всегда отодвигаются на второй план, но именно эти факторы, в конце концов, решают судьбу покупки в пользу правильного выбора.

Бетон всегда внушал какое-то убеждение в надежности, да и при близком рассмотрении или сравнении лотков из бетона и лотков из пластика подсознательно хочется довериться серым, внешне несимпатичным, грубоватым, что не скажешь про пластиковые аналоги, каналам из которых будет построен надежный водоотвод на твоем участке. Другое дело большие проекты, но это уже другая история…

Бетонные лотки рекомендуется купить в комплекте с водоприемными решетками, представленными в большом ассортименте, с различным бюджетом и назначением. Также к желобам этой серии предлагается специальный пескоуловитель, под ширину соответствующего лотка – 140 или 160 мм.

Перед тем как купить бетонный лоток, попробуйте вместе с нашими консультантами выбрать более подходящий элемент ливневки – иногда случается так, что за большим и на первый взгляд нагроможденным перечнем всего ассортимента прячется очевидная, а главное, соответствующая именно вашим условиям истина…
С уважением, Лига 812.

Ссылки по теме:

Ливневые решетки

Бетонные пескоуловители

Лоток бетонный размеры и цены

Лотки железобетонные – это один из основных видов строительных изделий, используемых при организации различных каналов, коммуникационных сетей и других инженерных конструкций. Они позволяют ускорить процесс, а также оптимизировать затраты времени и финансовых средств на реализацию проекта, при этом сохранив его эксплуатационные качества. Наша компания «Промстройгрупп» предлагает широкий выбор различных ЖБ лотков, которые соответствуют наивысшим стандартам качества.

Какими бывают ЖБ лотки и сфера их применения

Лоток бетонный – это армируемое изделие из высокопрочного бетона, изготавливаемое в соответствии с установленными ГОСТами. В настоящее время на рынке представлено широкое разнообразие самых различных лотков, которые отличаются не только своими геометрическими характеристиками, но и назначение. К наиболее распространенным из них можно отнести:

⦁ Лоток бетонный с крышкой. Используются при организации инженерных коммуникаций. В конструкции таких лотков предусмотрена крышка, которая позволяет в случает необходимости проводить ремонт, расположенных во внутренней полости, элементов без капитального демонтажа.

⦁ Бетонный кабельный лоток. Применяются для защиты кабелей при их подземной или наземной укладке от влаги и грызунов. Особенно такой вид изделий популярен в энергетической отрасли.

⦁ Лотки бетонные для ливневой канализации. Применяются для осуществления сборки и отвода ливневых вод. Их использование позволяет защитить здание от негативного воздействия осадочной воды.

⦁ Дренажный лоток бетонный. Представляют собой сборочные конструкции, используемые для отвода грунтовых, а также осадочных вод. Они обеспечивают самопроизвольных ток жидкости в сборочные зоны.

⦁ Бетонные лотки для теплотрасс. Монтируются для защиты коммуникационных сетей от агрессивного воздействия внешних факторов. Кроме того, обеспечивают дополнительную изоляцию теплоносителя.

Также отдельно можно отметить бетонные лотки с чугунными решетками. Зачастую они используются на проезжих частях, тротуарах и внутри помещений (склады, производственные объекты, теплостанции и т.д.). Решетки в таких изделиях играют роль крышек, закрывающих желоба, обеспечивая нормальные условия для передвижения транспорта или ходьбы пешеходов. Кроме того, в случае ремонта их используют для технических работ.

ГОСТы и маркировки железобетонных лотков

В «Промстройгрупп» Вы сможете купить лотки, которые производятся в соответствии с установленными для них требованиями, описанными в ГОСТ 23009-78, ГОСТ 21509 85 и ряде других нормативных документов (в зависимости от типа изделия). Выпуск таких изделий осуществляется на основании серий 3.006.1-8 или 3.006.1-2. Данные нормативные справки регламентируют качества используемых материалов, геометрические и эксплуатационные характеристики изделий.

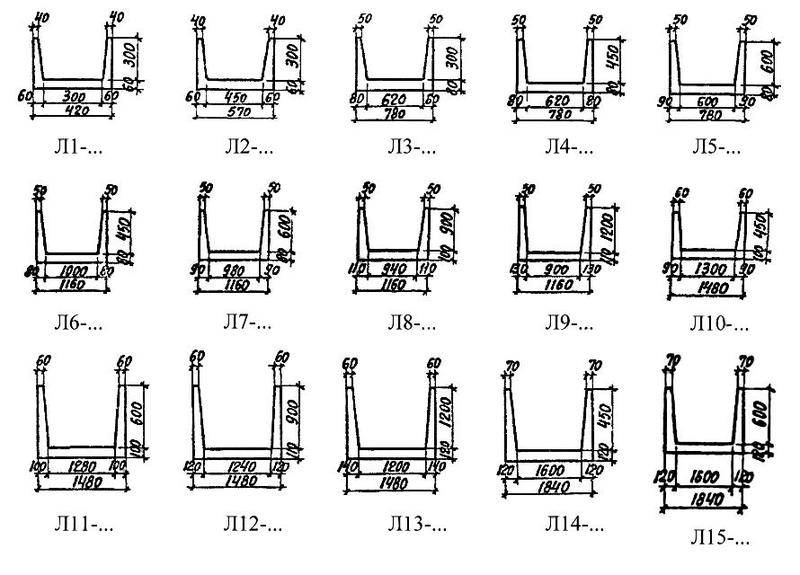

Маркировка ЖБ лотков обязательно включает в себя обозначение типа изделия – «Л». Далее указывается типовый размер, значение которого определяется в соответствии с техническими нормами. Через тире также наносится допустимая расчетная нагрузка. Для примера, маркировка лотка имеет следующий вид: Л-1-20. Если длина изделия отличается от типовой, то это также указывается. Например, когда этот показатель уменьшен в 2 раза, то маркировка будет иметь вид: Л-1-20/2. Кроме того, для малогабаритных изделий используется обозначение «д», которое указывает, что лоток имеет длину 720мм (Л-1д-20).

Для сбора информации технического характера мы используем файлы Cookie
В том числе, мы обрабатываем Ваш IP-адрес, для определения региона местоположения.

Разработка и поддержка «Ситис»

Выпадение желоба | Warwick Industrial Fasteners

Краткий обзор

• Эти устройства имеют закругленную поверхность для защиты кабеля на выходе из желобчатого кабельного лотка.
• В комплект входит крепеж для крепления ко дну желоба.

Заинтересованы в этом товаре или хотите получить дополнительную информацию?

Часы работы: 7:00 — 16:30 Пн — Пт

Телефон: 401-739-9200

Электронная почта: [email protected]

Не можете найти то, что вам нужно? Позвоните нам, и мы поможем вам найти его.

Детали

Являясь одним из крупнейших производителей кабельных лотков для лестниц, компания Cooper B-Line предлагает множество вариантов, материалов и отделок, чтобы удовлетворить практически любые потребности коммерческого или промышленного применения. Кабельный лоток для лестниц Cooper B-Line разработан и протестирован для лестниц шириной до 36 дюймов. Соединения перекладин выполняются с помощью системы многоточечной сварки, что обеспечивает непревзойденную прочность и надежность. Все лотки рассчитаны на сосредоточенную нагрузку в 200 фунтов, превышающую каталожную кабельную нагрузку.

Дополнительная информация

Производитель: Cooper B-Line

: классификация NEMA | Unistrut Service Co.

В этой статье Tech Talk мы обсудим классификацию NEMA для кабельных лотков Cope. Классификация NEMA для кабельных лотков была создана для упрощения и стандартизации спецификаций кабельных лотков.

Эта классификация основана на рабочей нагрузке (общий вес тросов) и пролете опоры (расстояние между опорами).

Нагрузка на кабель/рабочая нагрузка— Нагрузка на кабель или рабочая нагрузка представляет собой общий вес кабелей, укладываемых в лоток. Классы NEMA основаны на кабельных нагрузках 50#, 75# и 100# на погонный фут. Это общий вес кабелей в лотке. Для выбора подходящего лотка этот вес следует округлить до следующего большего значения рабочей (допустимой) нагрузки NEMA.

Пролеты опор — Пролет опор – это расстояние между опорами. Стандартные опорные пролеты NEMA основаны на 8 футах, 12 футах, 16 футах и ​​20 футах.

Классы NEMA — В следующей таблице приведены классы NEMA в зависимости от кабеля/рабочей нагрузки и расстояния между опорами, описанных ранее.

В случаях, когда нагрузки на кабели невозможно определить до спецификации или покупки, может потребоваться оценка веса кабеля. В следующей таблице указан максимальный вес изолированных медных проводников, которые могут находиться в линейной опоре лотка с указанными значениями ширины и глубины нагрузки. Национальный электротехнический кодекс (NEC) сильно ограничивает площадь прокладки кабелей, и фактические нагрузки будут меньше. Например, вес многожильного кабеля управления и/или сигнального кабеля близок к указанным в таблице; однако статья 318-8 (3) (b) ограничивает заполнение до 50% поперечного сечения лотка, при этом максимальная глубина, используемая для расчета, составляет 6 дюймов. Поперечное сечение глубиной 6 дюймов и шириной 36 дюймов разрешается загружать только до 130 фунтов на погонный фут, используя приведенную ниже таблицу. По мере увеличения размеров кабелей и увеличения промежутков между кабелями общий вес уменьшается.Общий вес кабелей редко превышает категории NEMA.

Другие факторы нагрузки — Важно отметить, что при определении требований к нагрузке существуют другие факторы нагрузки, которые, возможно, необходимо учитывать помимо фактических нагрузок кабеля.

Грузоподъемность при разрушении — Общий вес лотка, при котором лоток разрушается, называется «грузоподъемностью при разрушении». Когда тарелки разрушаются, обычно это происходит из-за преждевременного бокового изгиба (сжатия) верхнего фланца.

Сосредоточенные нагрузки — Сосредоточенная нагрузка представляет собой статический вес, приложенный между боковыми балками в середине пролета. Если указано, эти сосредоточенные статические нагрузки могут быть преобразованы в эквивалентную равномерную нагрузку (We) в фунтах на погонный фут по следующей формуле: Эта нагрузка (We) затем добавляется к статическому весу кабеля перед выбором соответствующего NEMA.
