Бетонные столбы для фундамента: Бетонные столбики для фундамента

как сделать самому, советы, рекомендации

На первый взгляд может показаться, что возвести своими руками столбчатый фундамент для дома – задача практически непосильная. Однако данное утверждение не соответствует действительности.

СодержаниеСвернуть

• Особенности столбчатого фундамента
• Недостатки и преимущества
• Виды столбчатых фундаментов
• Устройство основания
• Работы с грунтом
• Устройство опор
• Опалубка
• Ростверк
• Опалубка для ростверка
• Армирование
• Бетонирование ростверка
• Использование гидроизоляции
• Заключение

Особенности столбчатого фундамента

Первоначально нужно разобраться с определением столбчатого фундамента. Если упрощенно – комплекс опор, несущих на себе вес возводимой конструкции. Стойки устанавливаются в местах максимальной нагрузки – это угловые точки здания, точки соединения стен и пролеты длиннее 2,5 метров.

Дистанция между стойками, равно как и форма столбов является расчетными величинами, зависящими от ряда факторов:

• вид стоек;
• материал изготовления;
• конструкция здания;
• планируемая масса сооружения;

Стандартно расстояние бывает 1,5 — 2,5 м, диаметр в разрезе для круглых опор от 20 до 25 см. Размер для прямоугольных от 25 на 25 до 40 на 40 см. Желательно чтобы наземная часть была не менее 50 см в высоту, длина подземной части зависит от глубины закладки.

Верхние точки опор должны находиться на одном уровне, что необходимо тщательно проверить после установки стоек и скорректировать, если нужно.

Недостатки и преимущества

Прежде чем возводить столбчатый фундамент своими руками для каркасного дома, необходимо понять, в каких случаях его использование подходит, а в каких не имеет смысла, а также его плюсы и минусы.

Недостатки:

• невозможно обустроить подвал будущего дома;
• нельзя использовать на плывучих и насыщенных водой грунтах

Достоинства:

• быстрое высыхание и усадка бетона;
• незначительные затраты;
• возведение в любой сезон;
• отдельная установка каждой опоры;
• простота установки;
• доступная замена и ремонт.

Виды столбчатых фундаментов

Существуют разные основания в зависимости от параметров, формы опор в разрезе, материалов и процессов производства столбов и глубины закладки основания. В разрезе стойки бывают круглыми, квадратными, прямоугольными. Изготовить опоры возможно в монолитном виде из бетона, или в сборном из кирпичей, блоков, бута.

Классификация по глубине закладки следующая:

• для пучинистой почвы заглубленные столбы закладывают ниже точки промерзания;
• для непучинистых и малопучинистых почв с песчано-гравийной воздушной насыпью используют малозаглубленные стойки с закладкой до 70% от точки промерзания почвы;
• для незаглубленных для малопучинистых или непучинистых почв с использованием плотной песчаной подушки.

Устройство основания

Чтобы грамотно возвести столбчатый фундамент своими руками для каркасного дома, важно отчетливо понимать устройство и процесс его возведения.

Работы с грунтом

• Для начала работ необходима подготовка участка для возведения основания.
• Полная уборка мусора и снятие дерна примерно на 15-20 см.
• Выравнивание поверхности земли.
• Разметка участка колышками по плану. Колышки устанавливаются по угловым точкам будущего фундамента, соединяются шнуром, после чего по периметру сверяется точность разметки.
• Проводится разметка точек установки столбов.
• Выкапывание углублений.

Устройство опор

1. Кирпичные опоры. Отдельные ситуации дают возможность опорные стойки изготавливать из кирпича, что целесообразно делать на стабильных грунтах и в местах глубокого залегания грунтовых вод.

Укладка возможна двумя способами:

• укладка на подушку из песка;
• сооружение бетонного башмака, затем кладка из кирпича на затвердевшее основание.

Наиболее часто готовят опоры 25 на 25 см (ряд из 2-х кирпичей). Если планируется сооружение большого здания, то можно заложить по 4 кирпича – 38 на 38 см с дополнительной установкой арматуры внутрь столба.

Важно соблюдать исключительно вертикальное положение опор с регулярной проверкой отвесом или уровнем.

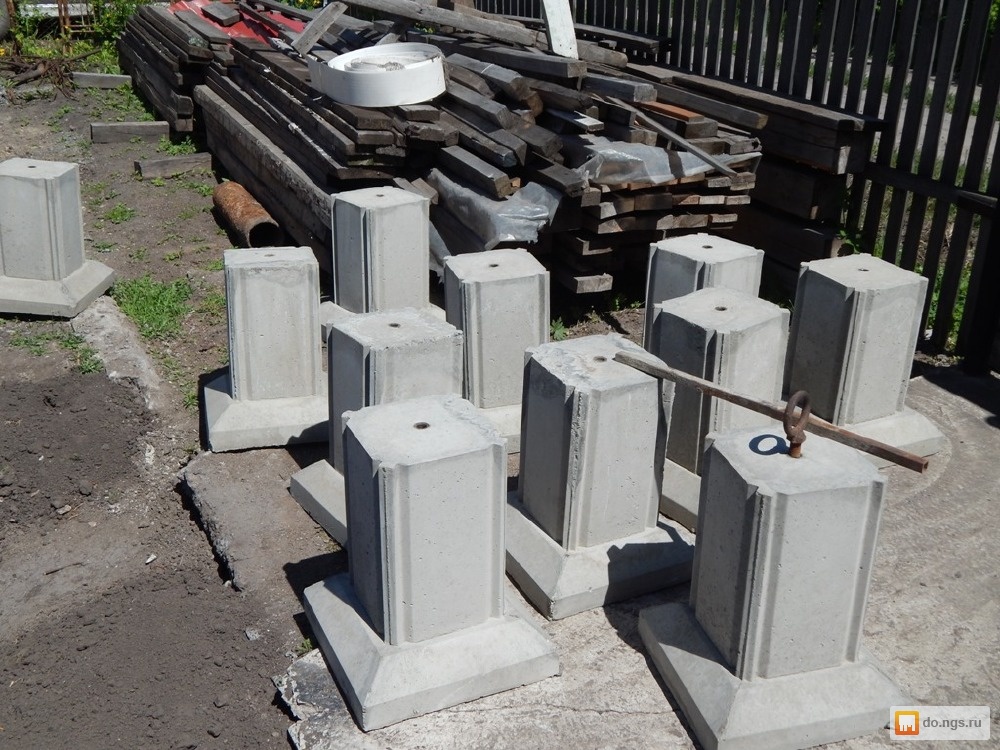

2. Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор.

Применение бетонных столбов рекомендовано при низком уровне подземных вод и при неподвижных грунтах.

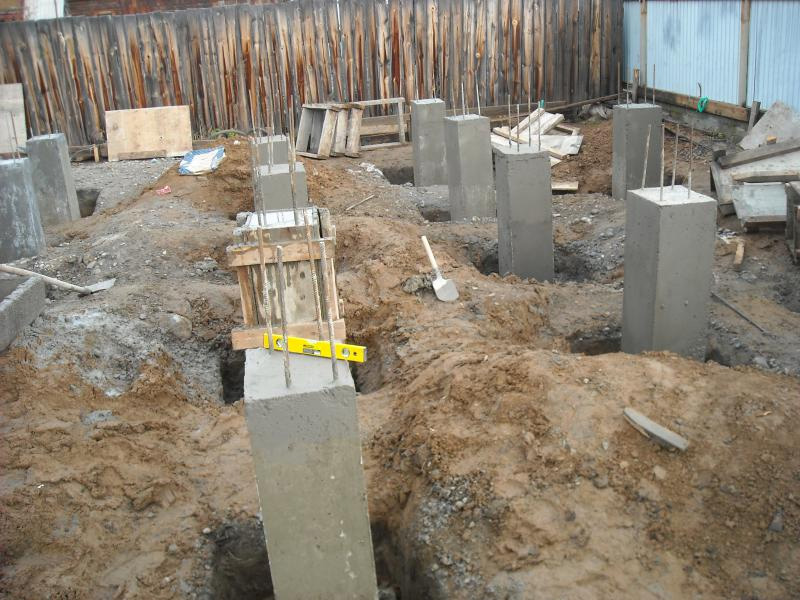

3. Монолитные. Подобные опоры производятся заливкой бетонного раствора в заранее установленную опалубку, круглые или прямоугольные в сечении, дополнительно армированные стальными стержнями.

4. Прямоугольные опоры. Опалубка для подобных опор сооружается из фанеры или обрезных досок. Если возведение происходит на устойчивом грунте, то опалубка создается естественным путем из стенок углублений. До заливки раствора необходимо покрыть стенки ямы гидроизоляционным материалом.

При монтировании стоек в рыхлых грунтах нужно возводить опалубку по всей высоте будущего столба, углубления выкапываются таким образом, чтобы ее без проблем установить и зафиксировать.

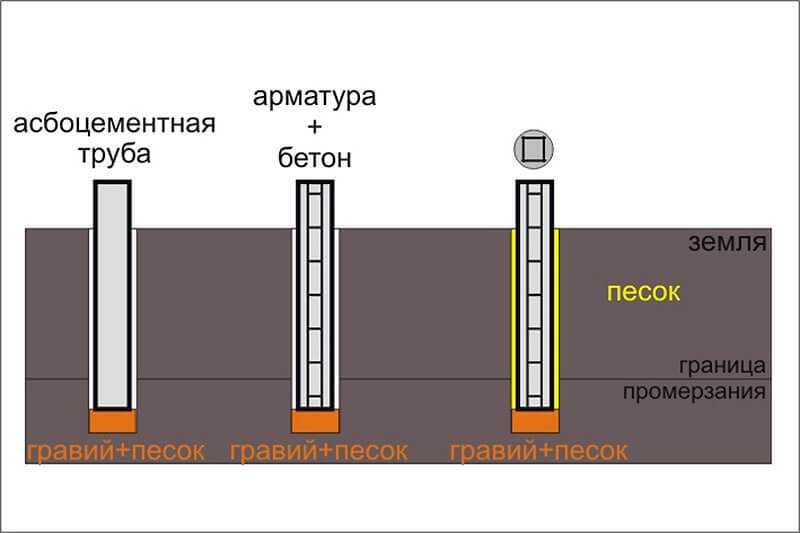

5.  Круглые столбы. Допускается возведение круглых в сечении опор. Для изготовления бурятся скважины 20 — 25 см в диаметре. Технология возведения совпадает с изготовлением прямоугольных опор, вместо опалубки служит рубероид, трубы из пластика или асбеста.

В некоторых случаях допустима технология ТИСЭ, когда используются специализированные буры с плугом для скважин с расширением внизу в целях увеличения площади опоры.

6. Комбинированные опоры. В ряде случаев столбчатый фундамент своими руками для каркасного дома возводится не из одного материала, а из двух. К примеру, сначала осуществляют бетонирование заглубленной части опоры, после чего возводится наземная часть, но уже с применением кирпича.

Опалубка

До возведения опалубки для обоих вариантов установки необходимо создать подушку из смеси песка и гравия высотой 30 — 50 см для малозаглубленных и незаглубленных стоек и 10 — 20 см для заглубленных стоек.

На подушке строго вертикально монтируется опалубка, закрепляемая упорами. Внутри стенки покрываются гидроизоляцией.

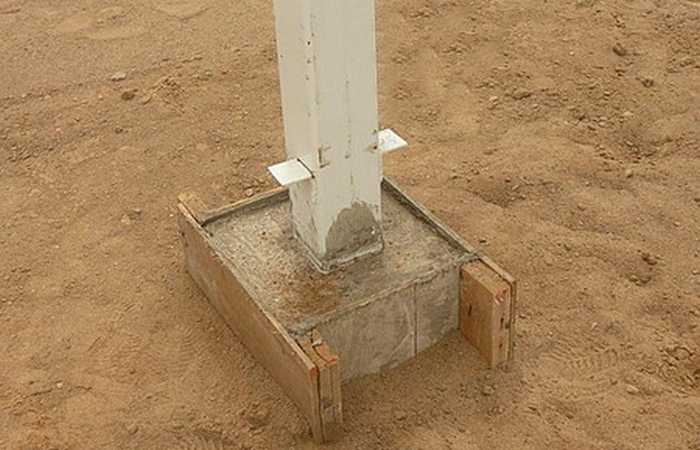

Опоры могут быть равномерной толщины по всей длине или с утолщенным низом – «башмаком». При этом ширина ямы для опоры должна соответствовать его габаритам. «Башмак» может быть установлен отдельно с выпуском из него арматуры, вслед за его затвердеванием опалубка опоры устанавливается сверху.

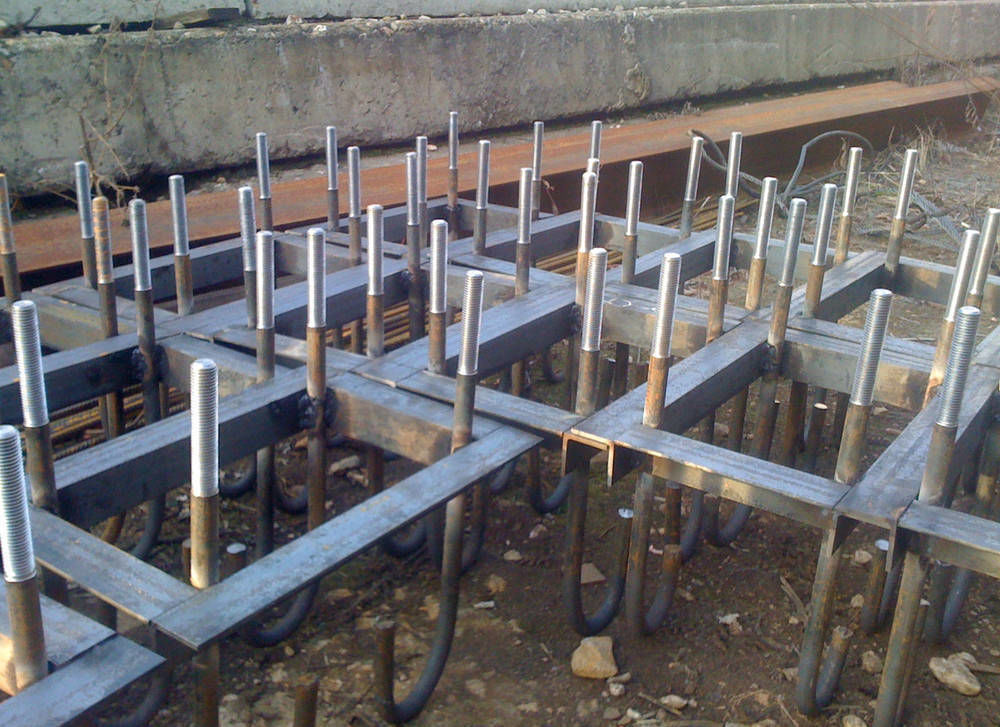

Четыре ребристых арматурных прута диаметром 10 – 12 мм составляют каркас, соединяются хомутами 6 — 10 мм в диаметре из ребристой или гладкой арматуры. Дистанция между арматурой и опалубкой более 3 мм, аналогичный зазор от подушки в целях антикоррозийной защиты металла. Обеспечить расстояние можно посредством пластиковых подставок, которые также предотвратят смещение арматуры.

При возведении опор с «башмаком» стержни устанавливаются до монтирования опалубки.

Если не планируется ростверк, то верхняя точка окончания арматуры на 5 — 6 см вниз относительно уровня заливки раствора. Предусматривается установка закладных шпилек диаметром 14 — 16 мм для соединения опор с нижней обвязкой.

Для фундаментов, где запланировано возведение ростверка, каркас выступает на 15-25 см над уровнем заливки в целях увязки с каркасом последнего.

Далее производится заливка бетонного раствора, изготовленного самостоятельно или покупного маркой не меньше М200. Заливка порционная с утрамбовкой вибратором или иными средствами. Снятие опалубки допустимо после окончательного затвердевания.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.

Использование гидроизоляции

Для тех частей, которые являются надземной составляющей опор, необходима гидроизоляция, поскольку являются уязвимыми для воздействия окружающей среды и веса здания. В целях защиты от внешних источников влаги (дождя, снега), ветра, физического и химического воздействия можно использовать рубероид или предназначенные для подобных задач растворы.

Заключение

В целом, очевидно, что столбчатый фундамент своими руками для каркасного дома – это задача вполне посильная. К тому же установка подобного основания дает возможность соорудить действительно надежный фундамент будущего дома.

Столбчатый фундамент

⌂ Главная страница ↔ Конструкции ↔ Фундаменты ↔ Столбчатый фундамент ↓

Столбчатый фундамент

Столбчатые фундаменты идеально подходят при строительстве деревянных домов, тем более на пучинистых грунтах.Столбчатые фундаменты возводят в основном под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными). Закладывают их и под кирпичные стены, когда требуется глубокое заложение и ленточный фундамент неэкономичен. Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных.В зависимости от конструкции здания (прежде всего его массы и этажности) столбы для фундамента могут быть каменные, кирпичные, бетонные, бутобетонные, железобетонные и из других материалов. Чаще всего при устройстве столбчатых фундаментов применяют готовые сборные бетонные и железобетонные блоки. Столбчатые фундаменты обязательно устанавливают под углы дома, в местах пересечения стен, под стойками каркаса, тяжелыми и несущими простенками, балками и другими местами сосредоточенной нагрузки. Для уменьшения давления на слабые грунты столбчатые фундаменты из штучных материалов уширяют в нижней части, делая уступы высотой не менее двух рядов кладки. Если глубина заложения столбчатого фундамента более 1 м и устройство фундамента из мелкоштучного материала трудновыполнимо, применяют железобетонные столбы, асбестоцементные или металлические трубы. Если при рытье ям в них нет воды, такие фундаменты можно делать с опорной плитой из монолитного бетона, укладываемого на дно во время установки столбов.

Минимальное сечение фундаментных столбов, мм, принимается в зависимости от того, из какого материала они изготовлены: бетон — 400; бутобетон — 400; кладка из естественного камня — 600; из бута-плитняка — 400; из кирпича выше уровня земли — 380, а при перевязке с забиркой — 250.

Сооружать столбчатые фундаменты предпочтительнее на пучинистых грунтах, так как с минимальными затратами их можно устанавливать ниже глубины промерзания. При этом действие касательных сил, вызываемых морозным пучением грунта, на поверхность столбов минимально. Избежать отрицательного воздействия сил морозного пучения не всегда удается только за счет увеличения глубины заложения фундамента ниже уровня промерзания. Касательные силы морозного пучения нейтрализуют следующим образом: основание фундамента делают уширенным в виде площадки-анкера, которая не позволяет вытащить фундамент из земли при морозном пучении.

Фундамент для пирса [что, когда, как]

Фундамент для пирса — это типы фундаментов, которые строятся от малого до большего масштаба по сравнению с другими типами фундаментов.

Как следует из названия, свайный фундамент представляет собой комбинацию свай большого диаметра, предназначенных для поддержки конструкции и передачи ее нагрузок на землю.

Классификация фундамента производится на основе метода строительства или с учетом характера конструкции.

Типы фундаментов для свай

Существует три основных типа фундаментов для свай.

• Masonry Piers
• Бетонные пирсы
• Пробуренные Caissons

Masonry Piers

Masonry Piers — это плотные грунтовые лайеры. Глубина кладки пирса может быть продолжена до 4-5м.

При увеличении глубины до твердого слоя грунта очень сложно построить фундамент такого типа.

Фундамент из каменной кладки может быть разной формы, например, круглой, прямоугольной, шестиугольной и т. д.

Существует много старых сооружений, построенных в старину как фундаменты для пирсов, даже если бетон еще не был изобретен. Кроме того, до 1950 года строительство опорных фундаментов было обычным явлением.

Бетонные опоры

Бетонные опоры также строились для тех же целей, что и каменные опоры.

Размер или диаметр бетонной опоры сравнительно меньше по сравнению с каменной опорой из-за ее высокой несущей способности.

В основном бетонные опоры имеют круглую, квадратную или прямоугольную форму из-за сложности строительства других форм.

Существуют различные типы опорных фундаментов.

• Конструкция, непосредственно опирающаяся на опорный фундамент, опирается на твердый слой грунта. В этих типах фундаментных систем можно наблюдать опоры, построенные на регулярном расстоянии друг от друга.

• Конструкция опирается на комбинацию опор. То есть опоры опираются на твердый грунт или скалу, соединенные плитой основания, и начинают другой набор опор в зависимости от требований к поддержке надстроек.

Буровой кессон

Буровой кессон представляет собой фундамент цилиндрической формы, построенный из бетона. Намерение состоит в том, чтобы использовать бетонные или кессонные типы фундамента для восприятия более высоких осевых нагрузок, приложенных от надстроек.

Буровые кессоны сооружаются на большую глубину по сравнению с каменными/бетонными столбчатыми фундаментами. Кроме того, земляные работы для этих типов фундаментов могут выполняться механическими средствами.

В основном существует три типа фундаментов.

• Буровые кессоны с увеличенным дном, изготовленные из бетона
• Бетонные кессоны изготавливаются путем заполнения бетоном стальной трубы
• Бетонные кессоны с бетоном и стальным сердечником в стальной трубе

На следующем рисунке показаны три основных типа бетона кессонный фундамент в дополнение к каменному столбчатому фундаменту.

Проектирование и строительство основания пирса

• Types of material sued for the construction
  • Brick
  • Concrete
  • Timber
  • Steel as caisson
• Shapes of Pier foundation
  • Circular
  • Rectangular
  • Square
  • Other shapes such как спиралевидные формы, встречающиеся в старых конструкциях
• Строительство железобетонных опор

Железобетонные опоры сооружаются там, где прилагаемые осевые нагрузки сравнительно выше. Предусмотренное армирование увеличивает осевую способность, а также способность к изгибу.

Следовательно, в отличие от каменных или бетонных свай, железобетонные сваи имеют более высокую структурную прочность.

• Когда и где строить фундамент для пирса

При наличии достаточно прочных слоев твердого грунта или закрытой коренной породе эти типы фундаментов можно использовать для строительства.

В зависимости от характера конструкции можно выбрать тип фундамента. Например, для конструкций с небольшим весом можно использовать более простые фундаменты, такие как деревянные опоры. Когда с увеличением нагрузки могут быть построены бетонные или железобетонные трубы.

Кроме того, если конструкция построена на наклонной поверхности, более подходящим может быть столбчатый фундамент, поскольку он не требует площади для покрытия, как башмаки.

Преимущества основания пирса

• Для большинства типов фундаментов требуется менее квалифицированная рабочая сила
• Меньше времени по сравнению с другими типами фундаментов.
• Пиры можно использовать для строительства конструкций над землей, и есть много дополнительных преимуществ, таких как запуск строительных служб в этом промежутке.
• There are no vibrations like driven pile foundation

Related Articles

• Design of Strip Footings
• Deep Foundations
• Pile Foundations
• Свайный плотный фундамент

Пирсы для фундамента сарая: Полное руководство

В общем, мы рекомендуем фундамент сарая из гравия как лучшее универсальное основание для сарая. Однако в некоторых поселках требуются морозостойкие фундаменты навесов и / или анкерное крепление навесов.

Из всех доступных морозостойких фундаментов опоры односкатного фундамента являются одним из лучших вариантов. Они обеспечивают превосходный баланс доступности, простоты установки и отличной поддержки/крепления для вашего сарая. Если в вашем регионе необходимы опоры, рекомендуем совместить их с гравийным фундаментом.

Содержание

Введение

Можно ли поставить навес на опорах?

Да! Опоры из литого бетона являются одними из самых доступных и прочных оснований навесов. В первую очередь это актуально в тех случаях, когда для вашего сарая требуется морозостойкое основание. (Плюс, какой смысл писать эту статью, если нельзя поставить навес на причалы!?)

Что такое фундамент под навес?

Фундамент односкатной сваи состоит из 4 или более бетонных свай диаметром 12–24 дюйма, залитых на глубину не менее 6–12 дюймов ниже местной линии промерзания.

Залитые сваи в сравнении с опорными блоками для навесов

Существует два распространенных продукта, которые оба называются «фундаментными сваями для навесов»:

1. Опоры из литого бетона
2. Бетонные опорные блоки (настилы)

В этой статье мы будем иметь дело конкретно с залитыми бетонными опорами для навесов.

Перед тем, как вы достанете свои инструменты, было бы неплохо разработать план фундамента для пирса сарая. Важно сначала определить, нужны ли вашему сараю фундаментные опоры. Если это так, вам нужно выяснить, какого размера и сколько цементных столбов нужно вашему сараю.

В большинстве случаев ваш местный муниципалитет, поселок или округ определяет, когда требуются морозостойкие фундаменты (т.н. фундаментные опоры навеса).

Могу ли я поставить свой сарай только на бетонные опоры?

Хотя технический ответ «да», мы настоятельно рекомендуем комбинировать опоры односкатного фундамента с гравийным фундаментом. Фундамент сарая из гравия распределяет вес вашего сарая более равномерно по всем частям подрамника сарая. Кроме того, это предотвращает рост сорняков вокруг сарая и улучшает дренаж. По нашему опыту, гравийные фундаменты настолько хорошо поддерживают навесы, что опоры фундамента (даже если это требуется по правилам) служат скорее точками крепления, чем структурными опорами.

Сколько бетона мне нужно для свай фундамента сарая?

Вы можете использовать формулу (см. ниже), чтобы вычислить, сколько бетона вам понадобится для опор сарая. (Конечно, если вы наймете компанию по закладке навесов, они позаботятся обо всех расчетах!)

Формула для расчета количества бетона, необходимого для опор навесов, выглядит следующим образом:

(количество опор) x (радиус опоры в дюймах) ² x (глубина опоры в дюймах)/14850 = кубические ярды бетона

Коммерчески поставленный бетон (от бетоновоза) продается кубическими ярдами. Для небольших проектов проще всего замешивать бетон на месте, используя готовый бетонный продукт в мешках, такой как Quikrete® или Sakrete®. Если вы покупаете бетон в мешках по 80 фунтов, потребуется около 45 мешков, чтобы получить 1 кубический ярд.

Таким образом, расчет для примера проекта с десятью опорами диаметром 16 дюймов (8 дюймов), залитыми на глубину 36 дюймов, будет выглядеть следующим образом: или 70 мешков бетонной смеси по 80 фунтов)

Однако эта формула поднимает несколько других важных вопросов!

Сколько бетонных опор нужно для сарая?

Местные строительные нормы и правила могут указывать это в зависимости от размера вашего сарая. Если нет, то общим правилом является одна опора фундамента сарая, по крайней мере, каждые 8-10 футов по ширине и длине вашего сарая.

Например, для сарая 10×12 вам понадобится 6-9 опор. Вам понадобится 15-18 опор для сарая 16×40.

Если под вашим навесом есть деревянные полозья, вам нужно разместить бетонные опоры таким образом, чтобы можно было прикрепить полозья к опорам. (Подробнее о креплении ниже.)

Какого диаметра должны быть бетонные опоры сарая?

Опять же, это может быть определено в местных строительных нормах. В противном случае Во многих случаях достаточно 12-дюймовых фундаментных свай.

Обычно в сочетании с гравийным фундаментом сарая необходимы опоры меньшего размера, поскольку гравийная подушка помогает выдерживать вес сарая. В этих случаях основной целью опор является анкеровка, а не опора конструкции.

Если опоры являются единственной опорой под навесом, рекомендуется выбрать опоры большего диаметра.

Если вы наймете компанию по закладке сарая, они смогут дать конкретные рекомендации для вашего сарая.

Насколько глубокими должны быть бетонные опоры сарая?

Удлинение опор фундамента сарая на 12 дюймов ниже местной глубины промерзания является хорошим практическим правилом. В зависимости от вашего местоположения, фундаментные опоры вашего сарая могут быть 24″, 36″, 48″ или даже больше. Тем не менее, это одна спецификация, которую местные правила почти наверняка определят для вас.

Инструменты для установки опор сарая

Вам понадобятся следующие инструменты для установки опор фундамента сарая:

• Бур (дополнительно) — Мощный бур — это самый быстрый способ вырыть ямы для опор сарая. Буры, рассчитанные на одного человека, слишком малы для такого проекта, поскольку их максимальный диаметр обычно составляет 8 дюймов. Вот несколько распространенных типов шнеков, которые могут работать:
  • 2-местный бур – Подходит для отверстий диаметром до 18 дюймов. Для работы требуется два человека, оба из которых должны быть в относительно хорошей физической форме. 
  • Буксируемый гидравлический шнек — подходит для скважин диаметром до 18 дюймов. Это автономный блок, который можно буксировать за автомобилем. Им может управлять один человек.
  • Шнек ВОМ – обычно подходит для отверстий диаметром до 24 дюймов. Этот агрегат крепится к 3-точечной навеске трактора и питается от привода ВОМ. Требуется трактор мощностью не менее 20-40 л.с., но для его работы требуется только один человек.
  • Существует также несколько других конфигураций шнеков, включая те, которые устанавливаются на мини-экскаватор или мини-погрузчик (то, что мы используем). Для пирсов диаметром более 24 дюймов вам, возможно, придется использовать один из этих больших шнеков или передать работу профессиональной компании-учредителю. Вы можете арендовать шнеки на день или неделю (например, здесь или здесь).
• Бетономешалка – Наиболее распространенные размеры миксера составляют от 3,5 до 9 кубических футов, хотя есть и такие, которые меньше 2 кубических футов. Вы можете арендовать бетономешалку посуточно.
  Вы также можете замешивать бетон вручную в тачке или прямо в отверстии для пирса. Однако это требует больших физических усилий и может привести к тому, что бетон не будет перемешиваться так тщательно.
• Поплавок (магниевый) – Для отделки вершин опор. Вам понадобится поплавок, который короче диаметра ваших пирсов.
• Лазерный уровень — это самый простой способ убедиться, что опоры вашего сарая полностью выровнены. Строковый уровень также может работать.
• Краска для маркировки – Для маркировки мест опор навесов.
• Подбивка плиты . Вы будете использовать это, чтобы утрамбовать грязь на дне отверстия перед заливкой бетона. В качестве альтернативы можно использовать копку с трамбовочным концом.
• Копатель отверстий для столбов (копатель с грейферным корпусом) — Вы можете использовать копатель отверстий для столбов, чтобы копать опоры опор вручную, если у вас нет доступа к механизированному буру. Это более трудоемкий и физически сложный вариант, но он обеспечивает отличную тренировку! Даже если вы используете шнек, вам понадобится копатель отверстий для столбов, чтобы очистить дно отверстий перед заливкой бетона.
• Пила – Для резки опалубки из бетонных труб. Для этого могут подойти различные пилы, в том числе ручная пила, сабельная пила, циркулярная пила или бензопила.
• Лопата – Для уборки бетона и общей уборки территории.
• Рулетка – Для проверки глубины фундамента, размещения опор и т. д.
• Универсальный нож – Для обрезки/удаления опалубки после заливки бетона.
• Тачка – Для перемещения бетона, грязи и т. д.

Материалы для установки опор навеса

Для установки опор навеса вам потребуются следующие материалы:

• Бетон . Для большинства небольших проектов проще всего купить бетонную смесь в мешках (например, Quikrete®) и смешать ее с -сайт. Мы рекомендуем покупать 80-фунтовые мешки с бетонной смесью.
  Вы также можете заказать доставку бетона на коммерческой основе (с помощью бетоновоза), но, как правило, вам придется платить фиксированную плату за доставку, а также сбор за небольшую погрузку, если вы заказываете менее полного грузовика (10 кубических ярдов). В общем, вы захотите рассмотреть возможность доставки бетона только для более крупных проектов, таких как 2+ кубических ярда.
• Бетонные опалубочные трубы – Эти опалубки часто называют популярной торговой маркой Sonotube®. Они доступны в различных диаметрах, от 8 дюймов и выше с шагом 2 дюйма. Бетонные трубы обычно продаются длиной 48 дюймов.
• Гравий (дополнительно) — Некоторые люди любят добавлять немного гравия в отверстие для пирса перед заливкой бетона. Это наиболее распространено, когда опора сарая будет поддерживать большой вес конструкции. Обычно мы не считаем это необходимым.
• Арматурный стержень (дополнительно) – Добавление арматурного стержня для дополнительной прочности важно, когда сваи будут нести большую структурную нагрузку. Мы не находим это необходимым в большинстве случаев применения свайных фундаментов (особенно при комбинировании свай с гравийным фундаментом, как мы рекомендуем).

Как построить опоры для фундамента сарая

Итак, как построить опору для фундамента сарая? Хотя есть несколько шагов, в целом это относительно простой процесс.

(Если вы планируете комбинировать опоры фундамента сарая с фундаментом сарая из гравия, будет проще построить гравийную подушку в качестве второй части проекта после того, как опоры будут установлены. Чтобы получить наилучший обзор, может быть полезно прочитать наше руководство по строительству фундамента сарая из гравия, прежде чем приступать к любой части процесса.)

Ниже приведены шаги по строительству опор фундамента сарая:

1. Отметьте места опор сарая

навес, отметьте линии на каждом из углов сарая. Рекомендуется еще раз проверить, нет ли корней деревьев или инженерных сетей в том месте, где вы планируете копать.

Если ваш сарай будет стоять рядом с забором или подъездной дорогой, рекомендуется использовать это в качестве отправной точки и убедиться, что первая сторона фундамента вашего сарая параллельна. После того, как вы отметили все четыре угла, сделайте также диагональные измерения. Диагональные измерения должны быть одинаковыми в каждом направлении, чтобы основание сарая было квадратным.

Если у вас будет несколько рядов опор навеса, отметьте каждый ряд как по длине, так и по ширине навеса. Вы хотите, чтобы X отмечал место, где вы установите каждый пирс для сарая.

Важное примечание: В зависимости от конструкции полозья под навесом могут быть задвинуты по бокам навеса на расстояние до 12 дюймов. Вам нужно, чтобы опоры вашего сарая располагались примерно по центру под бегунком, а не по центру точного угла сарая. Обязательно выясните, где в вашем сарае будут полозья, и соответствующим образом отметьте линии размещения опор.

2. Определите уровень/уклон участка

Если на участке есть уклон, вам необходимо его измерить. Важно точно определить марку, так как вы будете заливать столбы фундамента сарая, чтобы компенсировать его и выровнять навес. Проще всего использовать лазерный уровень, но вы также можете использовать линейный уровень или линейку и линейку, чтобы выполнить работу.

Чтобы измерить уклон с помощью лазерного уровня, поместите лазер в самую высокую точку вашего участка. Оттуда перемещайтесь по участку и используйте лазерный приемник, чтобы снять показания, где будет находиться каждый из фундаментных столбов вашего сарая. Перемещая приемник вверх или вниз по транспортному стержню, вы можете найти точную разницу высот между самой высокой опорой и любой другой опорой. Вы можете нарисовать простую диаграмму расположения всех пирсов и их соответствующих перепадов высот. Вы можете обращаться к этой схеме при размещении форм для пирса.

В нашем руководстве по фундаменту сарая из гравия приведены дополнительные сведения об измерении уклона площадки сарая здесь. Вы также можете найти туториалы по лазерному уровню здесь и здесь. Видео ниже дает полезный обзор общего процесса определения уклона площадки.

Имейте в виду, что если ваш участок имеет уклон более нескольких дюймов, проще всего будет попасть в ваш сарай, если дверь расположена на возвышенной стороне. Конечно, можно выкопать участок так, чтобы дверь была на одном уровне с нижней стороной склона, но это намного больше работы. Если спусковая дверь — ваш единственный вариант, вы можете рассмотреть вопрос о найме профессиональной компании по закладке сарая для подготовки площадки.

3. Выкопайте ямы для пирса

Легче всего вырыть ямы для сарая с помощью бура. Когда мы устанавливаем сваи фундамента сарая, мы копаем отверстия с помощью шнека, прикрепленного к мини-погрузчику с бортовым поворотом. Как упоминалось выше, существует несколько типов шнеков, которые будут выполнять эту работу.

Конечно, вы также можете копать фундаменты вручную с помощью копателя для столбов. (Если вы копаете вручную, вы, вероятно, также можете отменить абонемент в спортзал! 😉)

Фундаменты опор измеряются по диаметру с шагом 2 дюйма. Несмотря на то, что доступно множество размеров, наиболее распространенные диаметры свай фундамента сарая составляют от 12 до 16 дюймов. Проверьте местный код, чтобы узнать, что требуется в вашем случае.

Выкопайте ямы для фундамента на любую глубину, требуемую вашим муниципалитетом или Международным жилищным кодексом. Если не указано иное, рекомендуется опуститься как минимум на 12 дюймов ниже местной линии промерзания. Например, 36 дюймов — это стандартная глубина фундаментных свай здесь, на северо-востоке США.

Некоторые муниципалитеты требуют, чтобы перед заливкой бетона проверялись отверстия для фундамента сарая. Вы должны заранее проверить, требуется ли это в вашем регионе. Если это так, попробуйте запланировать осмотр на конец того же дня, когда вы раскапываете землю, или на следующий день. Это предотвратит задержку вашего проекта в ожидании проверки.

4. Добавьте опалубки для опор

Когда отверстия в фундаменте будут на нужной глубине, вставьте опалубки. Sonotube® — самый известный бренд, но они также производятся многими компаниями, производящими готовый к употреблению бетон. Вы сможете найти их в любом крупном магазине товаров для дома, выполнив поиск по запросу «бетонные опалубочные трубы».

Вам не обязательно вставлять трубку до конца отверстия. Мы часто обрезаем формы труб, чтобы они уходили примерно на 12 дюймов под землю. Благодаря этому видимая часть пирса сарая выглядит красиво и позволяет бетону полностью заполнить остальную часть отверстия нижнего колонтитула. Убедитесь, что верхняя часть отверстия достаточно тугая, чтобы удерживать форму на месте, если вы это сделаете.

Опалубка для ангаров состоит из секций по 48 дюймов. Вы можете отрезать их по длине с помощью ручной пилы, бензопилы, циркулярной пилы, сабельной пилы… практически любой пилы!

Если ваш участок находится на склоне, не забудьте выдвинуть опалубку достаточно далеко над землей на склоне, чтобы выровнять навес. Верх форм лучше всего располагать почти точно там, где будет верх готового пирса. Тем не менее, лучше расширить его немного выше, чем слишком низко.

5. Заливка опор сарая

Для более крупных проектов рассмотрите возможность покупки предварительно перемешанного бетона и доставки его на место на грузовике. Обычно вы можете покупать бетон кубическими ярдами, хотя вам, возможно, придется заплатить сбор за удобство, если вы заказываете меньше, чем полный грузовик (10 кубических ярдов).

Если вы заливаете только несколько фундаментов сарая, вы можете самостоятельно приготовить бетон вручную. Просто следуйте инструкциям по смешиванию на мешках с бетоном при их покупке. Как правило, вы добавляете около 1 галлона воды на 80-фунтовый мешок бетонной смеси. (В качестве примера вы можете посмотреть инструкции для бетонной смеси Sakrete® здесь.)

Лучшие способы смешивания бетона для опор навеса:

1. Использование бетономешалки. Это даст вам наиболее тщательное и однородное смешивание. Это также наименее напряженный! Обязательно используйте миксер, специально предназначенный для бетона. (Некоторые предназначены только для раствора без камней или заполнителя.)
2. Смешивание вручную в тачке. Если у вас нет бетономешалки, вы можете насыпать ингредиенты в тачку и смешать их лопатой.
3. Смешивание вручную в причале – это самый быстрый способ. Это не приведет к такому тщательному смешиванию, но сэкономит ваше время. Этого может быть достаточно, если опоры будут сочетаться с гравийной подушкой. Гравийная подушка будет нести большую часть нагрузки здания, в то время как опоры просто обеспечивают опорную точку.

Видео ниже дает хороший, краткий обзор того, как смешивать небольшие порции бетона в миксере.

Если ваши сваи будут выдерживать большую нагрузку, вы можете добавить арматуру для дополнительной прочности. Для этого добавьте до 4 отрезков вертикальной арматуры в каждую опору. (Это обычно не требуется для большинства сараев среднего размера.)

Чтобы бетон не образовывал сот, рекомендуется постучать по краям формы молотком или другим инструментом. Это выпускает пузырьки воздуха и встряхивает бетон в каждую часть формы.

Используйте бетонную терку (идеально подойдет магниевая терка), чтобы закончить верхние части каждой фундаментной опоры сарая. Вы захотите использовать поплавок, который короче диаметра вашего пирса. Проверьте высоту бетона в каждой форме с помощью лазерного уровня, чтобы убедиться, что все ровно. При необходимости вы можете добавить или удалить бетон, чтобы выровнять его, а затем отполировать верхнюю часть пирса с помощью поплавка. В следующем видео представлен обзор типов бетонных терок и способов их использования для отделки бетона.

6. Вылечить сваи сарая

Если ваши сваи будут нести большую часть структурной нагрузки здания (т. их. На самом деле для полного затвердевания бетона требуется около 28 дней, но большая часть его структурной прочности достигается в течение первой недели.

Для высокотехнологичных, несущих конструкций рекомендуется проводить «мокрое отверждение» бетона, оставляя его накрытым и влажным в течение первых 3-7 дней или покрывая его отвердителем. Однако почти в каждом случае это не требуется для навесных пирсов.

Когда бетон затвердеет, вы можете использовать канцелярский нож, чтобы вырезать и удалить видимые части формы. Засыпьте землю вокруг опор сарая и убедитесь, что она хорошо утрамбована.

7. Установите анкеры

Технически порядок выполнения этого шага зависит от того, какой тип анкеров вы используете.

Мы рекомендуем простые Г-образные кронштейны, устанавливаемые с помощью бетонного болта или большого размера Tapcon® в опору навеса и лаг в желоба навеса. Этот тип анкера устанавливается после того, как навес установлен.

В качестве альтернативы вы можете встроить бетонные анкерные ремни в опоры навеса во время заливки в рамках шага 5. Однако для этого необходимо точно знать, где упадут желоба навеса по отношению к опорам (с точностью около ½ дюйма).

После того, как опоры вашего сарая будут установлены, вы можете закончить строительство вокруг них гравийной подушки. Как только это будет завершено, вы готовы к своему сараю!

Если вы не готовы заняться подобным проектом самостоятельно, вы можете поискать профессиональную компанию по закладке сарая в вашем регионе.
