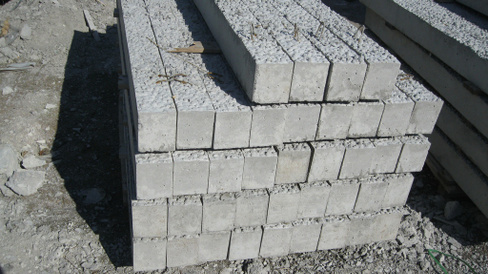

Перемычки железобетонные для проемов по ГОСТ

    Главная > Каталог > Гражданское и промышленное строительство > Перемычки железобетонные (ПБ, ПП)

    УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
    1ПБ 10-1п
    1 — сечение перемычки
    ПБ — перемычка брусковая
    10 — длина
    1 — расчетная нагрузка с учетом собственного веса 1 кгс/см;
    п — наличие строповочных петель.

    2ПП 14-4
    2 — сечение перемычки
    ПП — перемычка плитная
    14 — длина
    4 — расчетная нагрузка с учетом собственного веса 4 кгс/см;
    п — наличие строповочных петель.

    НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

    Серия 1.038.1-1 выпуск 4

    Серия 1.038.1-1 выпуск 5

    ХАРАКТЕРИСТИКИ Перемычки железобетонные (ПБ, ПП):

    Наименование
    Размеры, мм
    Масса,
    кг
    Объём,
    м3
    Цена,
    руб
    Длина — lШирина — bВысота — h
    Перемычки железобетонные (ПБ, ПП)
    1ПБ 10-1п103012065200,008120
    1ПБ 13-1п129012065240,01140
    1ПБ 16-1п155012065300,012280
    2ПБ 10-1п1000120140400,017220
    2ПБ 13-1п1290120140540,022280
    2ПБ 16-2п1550120140650,026330
    2ПБ 17-1п1680120140710,028360
    2ПБ 17-2п1680120140710,028384
    2ПБ 19-3п
    1940120140810,033400
    2ПБ 22-3п2200120140920,037450
    2ПБ 25-3п24601201401030,041550
    2ПБ 26-4п25901201401090,044660
    2ПБ 27-3п270012014011*670
    2ПБ 29-4п28501201401200,048600
    2ПБ 30-4п29801201401250,05819
    3ПБ 13-37п1290120220850,034450
    3ПБ 16-37п15501202201020,041530
    3ПБ 18-8п18101202201190,048662
    3ПБ 18-37п18101202201150,048620
    3ПБ 19-8п1940120220130*1050
    3ПБ 19-371940120220130*1050
    3ПБ 21-8п20701202201360,055710
    3ПБ 25-8п24601202201620,065850
    3ПБ 27-8п27001202201750,072950
    3ПБ 30-8п29801202201970,079950
    3ПБ 30-37п29801202201970,0791040
    3ПБ 34-4п34001202202300,0891090
    3ПБ 34-833701202202100,0891800
    3ПБ 39-838901202202500,1032200
    4ПБ 44-844101202903700,1542450
    4ПБ 48-848001202902500,1053000
    5ПБ 18-27п18102502202500,11449
    5ПБ 18-37п18102502202500,11600
    5ПБ 19-37п1940250220260*2060
    5ПБ 21-27п20702502202850,1141750
    5ПБ 21-37п20702502202700,1142200
    5ПБ 25-27п20702502203380,1352048
    5ПБ 25-37п24602502203380,1351850
    5ПБ 27-27п27202502203750,152468
    5ПБ 27-37п27202502203700,152330
    5ПБ 30-27п29802502204100,1643087
    5ПБ 30-37п29802502204100,1642850
    5ПБ 34-20п33702502204500,1863600
    5ПБ 36-20п36302502205000,23420
    2ПП 14-414203801401890,0761330
    2ПП 14-51420
    380
    1401800,0761500
    2ПП 17-516803801402230,0891520
    2ПП 18-518103801402410,0961610
    2ПП 21-520703801402600,112100
    2ПП 21-620703801402750,111800
    2ПП 25-824603801403270,131
    2090

    *На сайте может быть представлен не весь перечень продукции, подробную информацию, вам подскажут по телефонам+7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула)

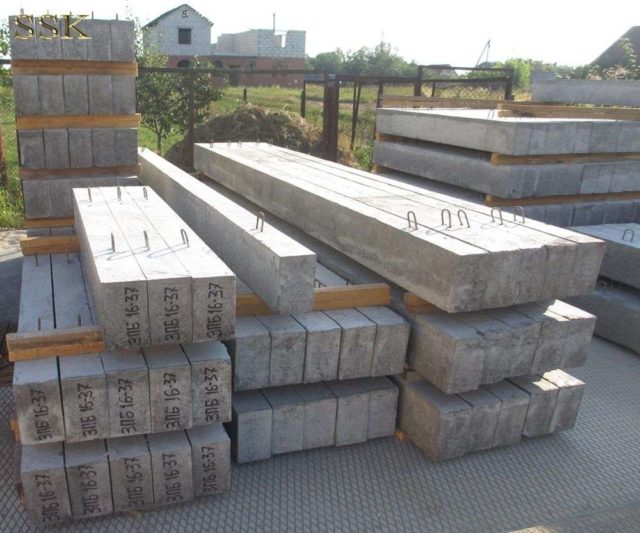

    Перемычки бетонные — оконные и дверные

    Железобетонные перемычки наиболее часто используются при перекрытии проемов в дверях и окнах. Впрочем, такие перемычки достаточно универсальны и могут использоваться и в других случаях, когда возникает необходимость дополнительного усиления конструкции стены.

    Для производства перемычек из железобетона, с учетом той нагрузки, под которую они проектируются, используется только бетон тяжелых марок, предварительно напряженный, и надежная, крепкая арматура. Ведь перемычки будут принимать часть нагрузки несущих стен и конструкций на себя.

    Различают несколько типов железобетонных перемычек. Фасадные перемычки используются в стенах, выходящих на фасад здания. Такие перемычки предназначены для перекрытия проемов с четвертями. Брусковые железобетонные перемычки в ширину не превышают 250 миллиметров. Перемычки балочные создаются с четвертью, которая служит для примыкания и опирания плит перекрытий. Все эти железобетонные перемычки отличаются конструктивными особенностями и условиями применения. По форме перемычки бывают плоские и брусковые. Подробнее о типах перемычек вы можете узнать из общения непосредственно с нашими специалистами.

    Компания ART ЖБИ производит весь ассортимент железобетонных перемычек, предусмотренный ГОСТом. Мы следим за качеством производства на каждом его этапе и можем гарантировать, что наши перемычки прослужат долго и способны вынести проектную нагрузку в полном объеме. Это доказывает и наличие десятков проектов, в которых используются наши железобетонные перемычки. Купить перемычки в Туле можно непосредственно у нас на складе. Также мы можем изготовить железобетонные перемычки под заказ в любом количестве.

    С этим товаром покупают:

    • Плиты перекрытия пустотные
    • Прогоны (ПРГ)
    • Ригели (РВ,РОП,РДП, Р)
    • Блоки фундамента (ФБС)
    • Балки фундаментные (ФБ)
    • Лестничные марши и площадки

Нам доверяют:

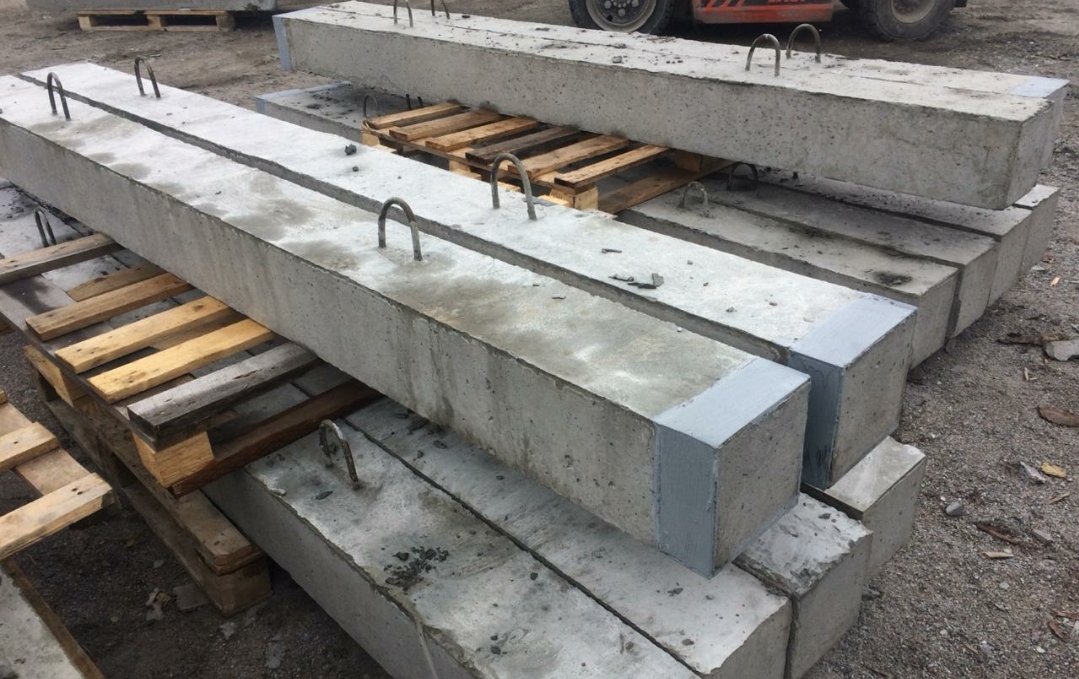

Перемычки железобетонные в Казани | напрямую с завода ЖБИ

НаименованиеЦена с НДС за 1 шт.Размер (дл*шир*выс)Объем (м3)Вес (тн)
2пб 10-1п3301030*120*1400,0170,040
2пб 13-1п3501290*120*1400,0220,054
2пб 16-2п370 1550*120*1400,0260,065
2пб 17-2п400 1680*120*1400,0280,071
2пб 19-3п5501940*120*1400,0330,081
2пб 22-3п6002200*120*1400,0370,092
2пб 25-3п6902460*120*1400,0410,103
2пб 26-4п7502590*120*1400,0440,109
2пб 29-4п8202850*120*1400,0480,120
2пб 30-4п8402980*120*1400,0500,125
3пб 13-37п6501290*120*2200,0340,085
3пб 16-37п7501550*120*2200,0410,102
3пб 18-37п9151810*120*2200,0480,119
3пб 18-8п7251810*120*2200,0480,119
3пб 21-8п8002070*120*2200,0550,137
3пб 25-8п9152460*120*2200,0650,162
3пб 27-8п1 0202720*120*2200,0720,180
3пб 30-8п1 1002980*120*2200,0790,197
3пб 34-4п1 2603370*120*2200,0890,222
3пб 36-4п1 4703630*120*2200,0960,240
3пб 39-8п2 3003890*120*2200,1030,257
5пб 18-27п1 6501810*250*2200,1000,250
5пб 21-27п1 8002070*250*2200,1140,285
5пб 25-27п2 2502460*250*2200,1350,338
5пб 25-37п2 3502460*250*2200,1350,338
5пб 27-27п2 5002720*250*2200,1500,375
5пб 27-37п3 0002720*250*2200,1500,375
8пб 10-1п3051030*120*900,0110,028
8пб 13-1п3201290*120*900,0140,035
8пб 16-1п3801550*120*900,0170. 042
8пб 17-2п4101680*120*900,0180,045
8пб 19-3п4501940*120*900,0210,052
9пб 13-37п5501290*120*1900,0290,074
9пб 16-37п6601550*120*1900,0350,088
9пб 18-37п1 0001810*120*1900,0410,103
9пб 18-8п7001810*120*1900,0410,103
9пб 21-8п7502070*120*1900,0470,118
9пб 22-3п7502200*120*1900,0500,125
9пб 25-8п8002460*120*1900,0560,140
9пб 26-4п8402590*120*1900,0590,148
9пб 27-8п1 0502720*120*1900,0620,155
10пб 18-27п1 5501810*250*1900,0860,215
10пб 21-27п1 6702070*250*1900,0980,246
10пб 25-27п2 7502460*250*1900,1170,292
10пб 25-37п2 7502460*250*1900,1170,292
10пб 27-27п2 7502720*250*1900,1290,323
10пб 27-37п4 1002720*250*1900,1290,323

Высокопрочные 8-дюймовые бетонные перемычки

Высокопрочные 8-дюймовые бетонные перемычки — Carroll’s Building Materials перейти к содержанию Позвоните нам Напишите нам Поговорите с нашим отделом продаж

2001 13-я авеню Север

Санкт-Петербург, Флорида 33713

(727) 822-3370

Отправьте нам текстовое сообщение

Пишите в наш отдел продаж

Рабочие часы

Понедельник – пятница: 7:00–17:00
Суббота: 7:30–14:30
Закрыто по воскресеньям.

Высокопрочные 8-дюймовые бетонные перемычки

Наши высокопрочные перемычки сэкономят вам время и деньги, обеспечив отличный готовый проект.

Мы предлагаем широкий диапазон типоразмеров с 8-дюймовыми таблицами нагрузки и параметрами сечения для использования проектировщиками.

Высокопрочные перемычки 8″ x 8″

Длина перемычки Очистить диапазон Перемычка Тип
2′-10″ 1 фут-6 дюймов Сборный железобетон
3′-6″ 2′-2″ Сборный железобетон
4′-0″ 2′-8″ Сборный железобетон
4′-6″ 3′-2″ Сборный железобетон
4′-8″ 3′-4″ Сборный железобетон
5′-4″ 4′-0″ Сборный железобетон
5′-10″ 4′-6″ Сборный железобетон
6′-4″ 5′-0″ Сборный железобетон
6 футов-6 дюймов 5 футов-2 дюйма Сборный железобетон
6 футов-8 дюймов 5 футов-4 дюйма Сборный железобетон
7 футов-6 дюймов 6 футов-2 дюйма Сборный железобетон
7′-8″ 6 футов-4 дюйма Сборный железобетон
8′-0″ 6 футов-8 дюймов Сборный железобетон
8′-4″ 7′-0″ Сборный железобетон
9′-4″ 8′-0″ Сборный железобетон
10 футов-6 дюймов 9′-2″ Сборный железобетон
11′-4″ 10′-0″ Сборный железобетон
12′-0″ 10 футов-8 дюймов Сборный железобетон
12 футов-6 дюймов 11 футов-2 дюйма Сборный железобетон
13′-4″ 12′-0″ Сборный железобетон
14′-0″ 12 футов-8 дюймов Сборный железобетон
14 футов-8 дюймов 13 футов-4 дюйма Предварительно напряженный
15 футов-4 дюйма 14′-0″ Предварительно напряженный
17 футов-4 дюйма 16′-0″ Предварительно напряженный
19′-4″ 18′-0″ Предварительно напряженный
20′-0″ 18 футов-8 дюймов Предварительно напряженный
21′-4″ 20′-0″ Предварительно напряженный
22′-0″ 20 футов-8 дюймов Предварительно напряженный
24′-0″ 22′-8″ Предварительно напряженный

Строительные материалы Кэрролла

Часы работы

Понедельник-пятница, 7:00-17:00

Суббота 7:30-14:30

Закрыто по воскресеньям.

Контактная информация

  • Телефон:
    (727) 822-3370
  • Текстовое сообщение:
    (833) 921-8854
  • электронная почта:
    [email protected]
  • Адрес:
    2001 13th Ave North
    St. Petersburg, FL 33713

Проблемы с существующим заказом?

МЫ ЗДЕСЬ, ЧТОБЫ ПОМОЧЬ

Отдел продаж

Хотите поговорить с нами?

Текст, электронная почта или телефон

Поговорите с нашим отделом продаж

Ссылки на сайты

Нужна помощь?

Готовы сделать заказ? Есть еще вопросы? Свяжитесь с нашим отделом продаж напрямую.

Выберите продавца:

Коди Ласситер

МЕНЕДЖЕР ПО ПРОДАЖАМ И МАРКЕТИНГУ

Поговорить с Коди

Скотт Кэрролл

ОБЩИЕ ПРОДАЖИ И ЗАКАЗЫ НА ДАЛЬНИЕ РАССТОЯНИЯ

Поговорите со Скоттом

Стив Кэрролл

ОНЛАЙН-ПРОДАЖИ, МАРКЕТИНГ И ВЕБ-ДИЗАЙН

Поговорите со Стивом

Александр Альварес

ОБЩИЕ ПРОДАЖИ

Поговорите с Александром

Тайриз Херст

ОБЩИЕ ПРОДАЖИ

Поговорите с Тайризом

Кэмерон Дейнард

ОБЩИЕ ПРОДАЖИ

Поговорите с Кэмерон

Или.

.. позвоните нам или напишите нам.

Телефон

(727) 822-3370

Позвоните нам

Текстовое сообщение

(833) 921-8854
Отправьте нам текстовое сообщение
Обычно мы отвечаем в течение 1 рабочего дня

Напишите нам

Нужна помощь?

Заполните форму, и Коди свяжется с вами как можно скорее.

Коди Ласситер

Менеджер по продажам и маркетингу

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Предпочтительный способ связи:

Телефонный звонокТекстовое сообщениеЭлектронная почта

Подпишитесь на предложения, продажи и другие советы, отправленные на ваш мобильный телефон и электронную почту. (Необязательно)

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Скотт свяжется с вами в ближайшее время.

Скотт Кэрролл

Общие продажи и

Междугородние заказы

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Предпочтительный способ связи:

Телефонный звонокТекстовое сообщениеЭлектронная почта

Подпишитесь на предложения, продажи и другие советы, отправленные на ваш мобильный телефон и электронную почту. (Необязательно)

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Стив свяжется с вами в ближайшее время.

Стив Кэрролл

Интернет-продажи и веб-дизайн

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Предпочтительный способ связи:

Телефонный звонокТекстовое сообщениеЭлектронная почта

Подпишитесь на предложения, продажи и другие советы, отправленные на ваш мобильный телефон и электронную почту. (Необязательно)

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Александр свяжется с вами в ближайшее время.

Александр Альварез

Отдел продаж

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Предпочтительный способ связи:

Телефонный звонокТекстовое сообщениеЭлектронная почта

Подпишитесь на предложения, продажи и другие советы, отправленные на ваш мобильный телефон и электронную почту. (Необязательно)

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Tyrese свяжется с вами в ближайшее время.

Тайриз Херст

Общие продажи

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Предпочтительный способ связи:

Телефонный звонокТекстовое сообщениеЭлектронная почта

Подпишитесь на предложения, продажи и другие советы, отправленные на ваш мобильный телефон и электронную почту. (Необязательно)

Да, запишите меня. Нет, спасибо.

Нужна помощь?

Заполните форму, и Cameron свяжется с вами в ближайшее время.

Кэмерон Дейнард

Отдел продаж

Ваше имя

Номер телефона

Ваш адрес электронной почты

О чем бы вы хотели поговорить?

Предпочтительный способ связи:

Телефонный звонокТекстовое сообщениеЭлектронная почта

Подпишитесь на предложения, продажи и другие советы, отправленные на ваш мобильный телефон и электронную почту. (Необязательно)

Да, запишите меня. Нет, спасибо.

ПЕРЕМЫЧКИ БЕТОННЫЕ ДЛЯ БЕТОННЫХ КОНСТРУКЦИЙ

ТЭК 17-02А

ВВЕДЕНИЕ

Перемычки функционируют как балки, поддерживающие вес стены и другие нагрузки над проемом и передающие эти нагрузки на соседнюю кладку. Из-за их жесткости, прочности, долговечности, огнестойкости и эстетики наиболее распространенными типами перемычек для строительства из бетонной кладки являются перемычки, изготовленные из сборных железобетонных или железобетонных кладочных блоков (ссылка 3). Цвет и текстуру поверхности этих перемычек можно использовать в качестве акцента или для дублирования окружающей кладки.

РАЗМЕРЫ ПЕРЕМЫЧКИ

Размеры сборной перемычки показаны на рис. 1. Сборные железобетонные перемычки изготавливаются по модульным размерам с указанными размерами, соответствующими бетонным кладочным элементам, используемым в строительстве.

Должна быть указана длина модульной перемычки с минимальной длиной свободного пролета плюс 8 дюймов (203 мм), чтобы обеспечить не менее 4 дюймов (102 мм) опоры на каждом конце (ссылка 1). Кроме того, если перемычки подвергаются растягивающим напряжениям во время хранения, транспортировки, погрузочно-разгрузочных работ или размещения, рекомендуется предусмотреть стальную арматуру как сверху, так и снизу, чтобы предотвратить растрескивание. Минимальный защитный слой бетона над сталью должен составлять 1 ½ дюйма (13 мм). Ширина перемычки или ширина комбинации расположенных рядом перемычек должна равняться ширине поддерживаемой кладки.

Перемычки должны быть четко обозначены сверху, когда это возможно, чтобы предотвратить возможность неправильной установки в стене. В случае, если верхняя часть перемычки не отмечена и может быть установлена ​​в перевернутом виде, следует использовать стержни одинакового размера как в верхней, так и в нижней части.

Рис. 1. Параметры конструкции сборных перемычек

Сборные железобетонные перемычки спроектированы с использованием положений о расчете прочности Строительных норм и правил для конструкционного бетона, ACI 318-99.(ссылка 2). При расчете прочности эксплуатационные нагрузки увеличиваются с учетом изменений ожидаемых нагрузок, становясь учтенными нагрузками. Затем перемычка подбирается по размеру, чтобы обеспечить достаточную расчетную прочность. Дополнительная информация по определению расчетных нагрузок на перемычки включена в Расчет допустимых напряжений перемычек из бетонной кладки, ТЕК 17-1А (ссылка 3).

Номинальная прочность перемычки определяется на основе расчетных положений ACI 318 по прочности, а затем уменьшается с помощью коэффициентов снижения прочности, называемых phi ( Φ ) факторов. Эти факторы объясняют любые различия в материалах и методах строительства. Результирующая мощность должна быть равна или превышать учтенные нагрузки. Коэффициенты снижения прочности сборного железобетона составляют 0,9 и 0,85 для изгиба и сдвига соответственно (ссылка 2).

Таблицы с 1 по 4 перечисляют расчетный момент и прочность на сдвиг для сборных перемычек различных размеров и прочности бетона на основе следующих критериев (ссылка 2).

Прочность на изгиб:

Прочность на сдвиг, без усиления на сдвиг:

ACI 318 содержит требования к минимальной и максимальной площади арматурной стали для обеспечения минимального уровня производительности. Minimum reinforcement area for lintels is A s min = 3( f’ c ) ½ bd / f y but not less than 200 bd / f y . Кроме того, коэффициент армирования ограничен 75% сбалансированного коэффициента армирования, ρ max = 0,75ρ б .

Критерии прогиба для перемычек основаны на контроле образования трещин в поддерживаемой кладке. Следовательно, допускается меньший прогиб, когда перемычка поддерживает неармированную кладку. В этом случае прогиб перемычки ограничивается эффективным пролетом перемычки (измеряется в дюймах), разделенным на 600 ( L /600) (ссылка 1). Кроме того, ACI 318 ограничивает прогиб сборной перемычки до L /240, когда маловероятно, что элемент, поддерживаемый перемычкой, будет поврежден при больших прогибах, и L /480, когда элемент, поддерживаемый перемычкой, может быть поврежден из-за больших прогибов. Прогиб перемычки рассчитывается на основе эффективного момента инерции I e следующим образом (ссылка 2, раздел 9.5.2.3).

Усадка и ползучесть из-за продолжительных нагрузок вызывают дополнительные долговременные деформации сверх тех, которые возникают при первом приложении нагрузки. ACI 318 требует, чтобы были включены прогибы из-за усадки и ползучести, и предоставляет выражение для оценки этого дополнительного прогиба (ACI 318, раздел 9). .5.2.5):

λ = ξ /(1+50 ρ’ )

, где ξ = 2,0 для воздействия 5 лет и более.

Рис. 2. Расчет прочности Модель конструкции

Для стены жилого подвала, показанной на рис. 3, требуется перемычка над оконным проемом. Временная нагрузка на пол составляет 400 фунтов (1,8 кН) на балку, а статическая нагрузка на пол составляет 100 фунтов (0,44 кН) на балку. Рассмотрите нагрузки на балки перекрытия, расположенные на расстоянии 16 дюймов (406 мм) от центра, как равномерно распределенные. Используйте собственный вес перемычки 61 фунт/фут (0,89кН/м) и весом 77,9 фунта/фут² (3,73 кПа) связующей балки в верхней части стены над перемычкой (ссылка 4).

Определение фактической глубины, d : Предполагая, что перемычка высотой 8 дюймов (203 мм) с двумя стержнями № 4 (13M),
d = 7,625 дюйма – 1,5 дюйма – 0,5/2 дюйма
= 5,88 дюйма (149 мм)

Проверка на изгиб: Эффективная длина пролета, L = 96 + 5,88 = 101,9 дюйма (2588 мм). Так как высота кладки над проемом меньше L /2 нельзя предполагать выгибание кладки над проемом (см. ссылку 4 для получения подробной информации об определении выпирающего действия).

Определение расчетных нагрузок:
LL = (400 фунтов)(12/16 дюймов) = 300 фунтов/фут (4,4 кН/м)
Постоянные нагрузки включают собственный вес пола, стены и перемычки.
D пол = 100 фунтов (12/16 дюймов) = 75 фунтов/фут (1,1 кН/м)
D перемычка = 61 фунт/фут (0,89 кН/м)

7

7 б балка = (77,9 фунт/фут²)(7,625/12 фут)= 50 фунт/фут (0,31 кН/м)
D всего = (75 + 61 + 50) = 186 фунт/фут (3,2 кН/м) m)

Для расчета прогиба используйте указанные выше нагрузки. Для расчета прочности умножьте временные нагрузки на 1,7 и постоянные нагрузки на 1,4. Максимальный момент и сдвиг для прочностного расчета:

M max = wL ² /8
= {[(1,7)(300)+(1,4)( 186 ) фунт/фут](101,9 дюйма)² /8}(фут/12 дюймов)
= 83 328 дюймов-фунтов (9,4 кН·м)

В макс. = wL /2 (на расстоянии «d» от опоры) (ссылка 2)
= [(1,7)(300)+(1,4)(186 фунт/фут)](101,9/ 2-5,88 дюйма)(фут/12 дюймов)
= 2893 фунта (12,9 кН)

Из Таблицы 3, перемычка 8 x 8 дюймов (203 x 203 мм) с двумя стержнями № 4 (13M) и f ‘ c = 4000 psi (20,7 МПа) обладает достаточной прочностью.

Контрольный прогиб: Прогиб определяется по эффективному моменту инерции перемычки, I e , рассчитывается следующим образом (ссылка 2).

E c = w c 1.5 33( f’ c ) ½ = (150 pcf) 1.5 33(4000 psi) ½
= 3,834,000 PSI (26,400 МПа)
F R = 7,5 ( F ‘ C ) ½ = 474 PSI (3,3 МП)
Y T 465555555555555 года. (97 мм)
I г = bh³/12 = (7,625 дюйма)(7,625 дюйма)³/12
= 282 дюйма.
= 35 083 дюйм-фунт (4,0 кН⋅м)
M макс. /12 дюймов)
= 52567 дюйм-фунтов (5,9 кН⋅м)
( M cr / M макс uf )³ = (35,083/52567)³ 6 0 9 0 0,347 E s / E c = 29,000,000/3,834,000 = 7.6
ρ = A s / bd = 0.40 in.²/(7.625 in.)(5.88 in.) = 0,00892
= 7,6 (0,00892) = 0,0678
C = Nρd [(1 + 2/) ½ — 1]
= 0,0635) ½ — 1]
= 0,0635) ½ — 1]
= 0,0635) ½ — 1] = 0,0635) ½ — 1] ). /0,0678) ½ -1] = 1,80 дюйма (45 мм)
I cr = bc³/3 + нА с ( d c
= 7,625 дюйма (1,8 дюйма)³/3 + 7,6 (0,4 дюйма²)(5,88 – 1,8)²
= 65,4 дюйма 4 (2714 см 4
7 )3 I e = ( M cr / M max uf I g + [1- ( M cr / M max uf ) ³] I cr
= 0,297(282) + [1-0,297]65,4 дюйма 4
= 130 дюймов 4 (5411 см 4
)0634 I g
OK

For a simply supported beam under uniform load,

max = 5wL 4 /384 E c I e
= 5(300 + 186 фунт/фут)(101,9 дюйма) 4 /[384(3 834 000 фунтов на кв. дюйм)(130 дюймов 4 )]/(12 дюймов/фут)
= 0,114 дюйма (2,9 мм)

Долгосрочная множитель прогиба,
λ = ξ /(1+50 ρ’ ) = 2/[1 + 50(0)] = 2

Длительный прогиб,
LT = λΔ MAX = 2 (0,114 дюйма) = 0,228 дюйма (5,8 мм)

Общее отклонение,
40005

,
400046 40004 40646 40646 40646 40646 40646 40004 40646. LT = 0,114 + 0,228 = 0,342 дюйма (8,7 мм)

Предел прогиба для этого случая составляет L /240 = 101,9 дюйма/240
= 0,7 мм2) (8,7 мм) OK

Рис. 3. Конфигурация стены для примера конструкции
Таблица с 1 до таблицы 4

обозначения

A = глубина эквивалентного блока прямоугольного напряжения, дюйм (мм)
A S = область усиления напряжения, в. Mmb²)
. = фактическая ширина перемычки, дюймы (мм)
c               = расстояние от предельно сжатого волокна до нейтральной оси, дюймы (мм)
C              = результирующая сжимающая сила в бетоне, фунты (кН)
d               = расстояние от крайне сжатого волокна до центра тяжести растянутой арматуры, дюймы (мм)
D b балка    = статическая нагрузка связующей балки, фунт/фут (кН/м)
D пол = статическая нагрузка на пол, фунт/фут (кН/м)
D перемычка       = статическая нагрузка на перемычку, фунт/фут (кН/м)
D tot          = общая расчетная статическая нагрузка, фунт/ ft (кН/м)
E c             = модуль упругости бетона, psi (МПа)
F ‘ C = Указанная прочность на сжатие бетона, PSI (MPA)
F R = модуль разрыва бетона, PSI (MPA)
F y y y y y y y y y y y y y y y y y y y y y y y y y y y . , psi (МПа) (60 000 фунтов на кв. дюйм, 413 МПа)
I cr             = момент инерции секции с трещинами, преобразованной в бетон, дюймы0635 = Эффективный момент инерции, в. 4 (CM 4 )
I G = момент инерции брутто бетонной секции о центроидной оси, в. L
               = полезная длина, пролет в свету плюс высота элемента, не превышающая расстояние между центрами опор, дюймы (мм)
LL              = динамическая нагрузка, фунт/фут (кН/м)
M cr            = момент разрушения, дюйм-фунт (кН⋅м)
M max         = максимальный учитываемый момент на сечении, дюйм-фунт (кН⋅м)
M max uf      = максимальный нефакторизованный момент на сечении, дюйм-фунт (кН⋅м)

7 M n              = nominal moment strength, in.-lb/ft (kN⋅m/m)
n                 = modular ratio, E s / E c
T                 = resultant tensile усилие в стальной арматуре, фунт (кН)
V MAX = Максимальный факторированный сдвиг на секции, LB (KN)
V N = Прочность номинальной сдвига, LB (KN)
W = ООН. (кН/м)
w c                = плотность бетона, фунт/фут (кН/м³)
y t                       макс. = максимальное немедленное отклонение, дюйм (мм)
LT = длительное отклонение, дюйм (мм)
TOT = общее отклонение, в.                = деформация бетона, дюйм/дюйм. (мм/мм)
ε s                = деформация стальной арматуры, дюйм/дюйм. (мм/мм)
ξ                  = зависящий от времени коэффициент длительной нагрузки
λ = множитель для дополнительного долгосрочного отклонения
φ = коэффициент снижения прочности
ρ = коэффициент армирования, A S / BD
rfired rainsered ARESERED. s / bd
ρ b                = коэффициент армирования, обеспечивающий сбалансированные условия деформации
ρ max            = предел коэффициента армирования

Ссылки

  1. Строительные нормы и правила для каменных конструкций, ACI 530-99/ASCE 5-99/TMS 402-99.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
