Бетонные кабельные лотки: цена, где купить, производство лотков ЛК

что это такое и для чего применяются

Дата: 11 июня 2018

Просмотров: 1411

Коментариев: 0

В связи с возрастанием темпов строительных работ в области жилищного, дорожного и коммерческого строительства возникла потребность в железобетонной продукции, предназначенной для ускоренной и безопасной прокладки электрических кабелей и размещения различных магистралей. Ведь при расположении коммуникаций в почве велика вероятность их повреждения. Проверенным решением в этом случае является железобетонный лоток. Выпускаемый предприятиями ЖБИ в соответствии с требованиями стандарта, лоток железобетонный кабельный решает расширенный комплекс строительных задач.

Для чего предприятия ЖБИ производят лотки

Производство железобетонных лотков осуществляется на заводах железобетонных изделий в соответствии с требованиями действующих стандартов и технических условий.

Для лотковых конструкций характерна высокая прочность, позволяющая использовать их в различных сферах:

• в области дорожного строительства;
• при возведении жилых зданий;
• в процессе сооружения производственных объектов;
• при постройке зданий коммерческого назначения;
• при строительстве гаражных комплексов и парковок.

Железобетонные лотки используются в дорожном, жилищном, коммерческом строительстве и других сферах

В области современного строительства невозможно представить возведение строительных объектов, прокладку автомагистралей, сооружение террас без использования железобетонных лотков.

Они решают широкий комплекс задач:

• позволяют выполнить прокладку силовых кабелей от трансформаторных подстанций. Внутри лотковой полости также располагают кабеля связи;
• применяются для сооружения систем водоотведения и дренажа. Водоотводные лотки закрывает бетонная плита, облегчающая доступ при ремонте;
• используются для прокладки труб водоснабжения и канализации в сфере коммунального хозяйства. Пространство в лотке позволяет расположить трубы различного назначения.

Лотки кабельные бетонные применяются не только в области энергетического строительства.

С помощью бетонных лотков осуществляется водоотвод от объектов различного назначения:

• зон промышленных предприятий;
• путей железнодорожного сообщения;
• автомобильных магистралей;
• посадочных и взлетных полос аэродромов;
• многоэтажных и частных домов;
• зон отдыха и автомобильных парковок;
• гидротехнических сооружений.

Лотковые изделия являются универсальной продукцией, востребованной при возведении промышленных и частных объектов. Соответствие серийно выпускаемой предприятиями ЖБИ продукции требованиям нормативной документации подтверждается сертификатами соответствия, а также паспортами качества.

Основные и главные достоинства — эффективное использование площадей объекта (крыши и подземных частей), возможность сокращения расходов

Лоток бетонный – главные разновидности лотковых изделий

В строительной отрасли и промышленной сфере используются различные виды лотков:

• продукция П-образного профиля и прямоугольной формы для сооружения каналов сборного типа. Железобетонные лотки для кабеля отличаются увеличенными габаритными размерами, позволяющими свободно разместить электрические коммуникации различного назначения. Объем свободного пространства внутри лотков позволяет также использовать их для отведения значительных объемов ливневых вод. Сборные изделия обладают повышенным запасом прочности, а также увеличенной устойчивостью к воздействию коррозионных процессов. Это позволяет использовать их в почвах с повышенной влажностью, а также в зоне промерзания грунта;
• трапециевидные лотки телескопического типа П-образной конфигурации. Произведенные в производственных условиях, изделия отличаются точными габаритными размерами. Это значительно облегчает сопряжение лотков при монтаже. Монтаж телескопических лотков трапециевидной формы выполняется группами, обеспечивающими требуемую длину магистрали. Продукция предназначена для установки вдоль обочин автомобильных дорог для ускоренного водоотвода осадков. Отличительной особенностью лотков телескопической конструкции является пониженное водопоглощение, что значительно повышает продолжительность использования изделий данного вида.

По функциональному назначению, конструктивным особенностям и специфике монтажа лотки делятся на следующие виды:

• изделия энергетического назначения, маркируемые обозначением УБК или УБС;
• дренажная и водоотводящая продукция с маркировкой МЖБЛ;
• лотковые каналы для тепловых трасс и автомобильных дорог типа Л;
• изделия для железнодорожных путей сообщения марки МПЛ или MШЛ.

Для герметизации бетонных лотков применяются специальные плиты из железобетона. Покрытие кабельных лотков маркируется обозначением ПТ.

Лотки железобетонные кабельные применяются при прокладке кабелей электрических сетей

Кабельные железобетонные лотки – достоинства продукции

Лотки кабельные бетонные позволяют значительно уменьшить сметную стоимость прокладки различных коммуникаций за счет сокращения продолжительности укладки магистралей, а также значительного снижения трудоемкости работ. Применение лотковых изделий с экономической точки зрения обеспечивает значительный эффект. По сравнению с выполнением увеличенного объема земляных работ, связанных с необходимостью укладки в грунт систем энергоснабжения и различных магистралей, монтаж лотков менее затратный.

Главные преимущества продукции:

• надежная защита электрокабелей и труб от влияния грунтовых вод;
• предотвращение повреждения магистралей в результате давления грунта;
• возможность установки лотков во влажных грунтах;
• размещение инженерных сетей в лотках на уровне промерзания почвы;
• безопасное расположение коммуникаций в условиях сложного рельефа;
• возможность применения электрических кабелей с уменьшенной влагозащитой;
• облегченный доступ к коммуникациям при необходимости ремонта и обслуживания;
• возможность размещения внутри лотка разделительных металлоконструкций и специальных перегородок.

Одно из достоинств лотков – легкость монтажа. Для установки изделий в почве выполняется траншея, в которую производится укладка п-образных каналов. Обмазочная гидроизоляция обязательно выполняется при стыковке кабельных каналов. После размещения коммуникаций в канале стыковые участки обрабатываются герметизирующей мастикой, устанавливается крышка и засыпается грунт.

Все железобетонные лотки, и лотки теплотрасс в частности, должны обладать достаточно высокой термо- и гидроизоляцией, чтобы обеспечивать защиту труб теплотрасс от агрессии внешней среды

Профессиональные строители убедились в следующих преимуществах продукции:

• повышенных прочностных свойствах;
• способности воспринимать температурные колебания;
• воз

Железобетонные лотки. Товары и услуги компании «Компания Базис»

Надежное и стабильное обеспечение электроэнергией городов, промышленных и сельскохозяйственных предприятий во многом зависит от безаварийной работы кабельных линий, которая обеспечивается как соблюдением требований их эксплуатации, так и качественно выполненной прокладкой кабеля при строительстве объекта.

Сегодня, самой распространенной и востребованной технологией для обустройства и укладки кабельных линий является применение специальных железобетонных лотков, существенно упрощающих проведение монтажных работ и, кроме того, выполняющих функции защиты кабеля от неблагоприятных погодных воздействий, разного рода немеханических повреждений, давления грунта и воды.

Лоток кабельный железобетонный представляет собой открытую конструкцию с дном и бортами, в которую укладываются кабели и провода. Он изготавливается в соответствии с требованиями ГОСТ 23009-78, серии 3.407.1-157, 3.006.1-8, строительными нормами и правилами, техническими условиями и рабочей документацией и предназначен для электрических подстанций напряжением от 35 до 500 кВ.

Для маркировки кабельного лотка применяется условное обозначение, состоящее из букв и цифр, отображающих наименование лотка («Л», «УБК»), габаритные размеры (ширина, высота, длина), выраженные в дециметрах, величину расчетной нагрузки, варианты армирования и т. д.

Производители железобетонных изделий выпускают кабельные лотки как стандартных типоразмеров, так и по индивидуальным заказам. Выбор определенного типа и размера лотка зависит от заданной в проекте сооружения схемы укладки кабелей.

Технология прокладывания кабеля в лотках является наиболее простым, но эффективным и быстрым методом в обеспечении электроэнергией. Кабели распределяются и укладываются в подготовленные железобетонные лотки определенного размера и фиксируются с помощью стальных кронштейнов с интервалом в один метр. Сверху на лоток устанавливается плита перекрытия, для чего используются подъемные устройства.

Лотки, применяемые для укладки кабелей и проводов, должны отвечать таким качественным характеристикам, как водонепроницаемость и морозостойкость (до -40ºC). Поэтому, для их изготовления применяется тяжелый высококачественный бетон классов В20, В15, В25, а в качестве армирования используется строительная арматурная сталь классов А-1 и А-3. Не менее важными показателями качества кабельных лотков являются трещиностойкость, жесткость и прочность, которые проверяются в процессе испытаний при их производстве.

Наша компания предлагает широкий спектр кабельных железобетонных лотков, которые могут применяться на любых видах грунтов, в том числе при укладке кабельных линий на переувлажненных и просадочных почвах, а также в сейсмически неблагоприятных районах.

Железобетонные (бетонные) кабельные лотоки с крышкой

Безопасность подачи и распределения электроэнергии любого здания, помещения невозможна без кабельных лотков (ЛК). Они обеспечивают надежную защиту от раздражителей со стороны внешней среды, заметно повышают эксплуатационные возможности линий электропитания. Кабельный лоток бывает железобетонный, с пластиковой крышкой, металлический.

Бетонный кабельный лоток

Кабельный бетонный лоток с крышкой или без – изделие, которое обеспечивает изоляцию коммуникационных труб и проводов от воздействий окружающего мира. Они используются в энергетическом, железнодорожном и даже в гражданском строительстве. Особенно актуален бетон для прокладки подземных кабелей и отведения сточных вод.

Кабельные лотки обеспечивают герметичность кабельной трассы, обладают высокой прочностью, надёжностью. Сухость внутри короба создаёт воздушную подушку, которая идеально подходит для силовых кабелей. Делятся ЖБТ лотки на 3 типа:

• водоотводные желоба – монтаж происходит вдоль кромки асфальтовых дорог;
• телескопические – лотки имеют трапециевидную форму, быстро собираются, рассчитаны на максимальное водоотведение;
• лотки ЖБТ для сборных каналов – в состав добавляют дополнительные смеси, которые делают изделие супер прочным, толстым. Такой желоб не боится перепада температур, на нём не появляются трещины.

Помимо преимуществ железобетонного кабельного лотка с крышкой есть и значительные минусы. Конструкции имеют большой вес. Их невозможно установить одному или даже двум мастерам. Кроме того, в отличие от классических металлических кабельных лотков ЖБТ не позволяет в любой момент произвести монтаж. Доступ к кабельным системам закрыт.

Если устанавливать бетонные лотки по воздуху, то потребуется постоянная проверка опоры и целостности конструкций. При замене кабеля или демонтаже доступ будет ограничен. Установка потребует в 3 раза больше времени, чем для металлических лотков. К минусам относится и срок службы. В отличие от металла ЖБТ способен находится в идеальном состоянии не больше 20 лет. И это с условием того, что каждый квартал будут проводиться надлежащие проверки и осмотры.

Цена на кабельный бетонный лоток превышает стоимость пластиковых и металлических изделий. Это связано с количеством потраченного материала при изготовлении, сложностью и спецификой монтажа.

ПУЭ 7. Правила устройства электроустановок. Издание 7

2.3.102. Для изготовления кабельных блоков, а также для прокладки кабелей в трубах допускается применять стальные, чугунные асбестоцементные, бетонные, керамические и тому подобные трубы. При выборе материала для блоков и труб следует учитывать уровень грунтовых вод и их агрессивность, а также наличие блуждающих токов.

Маслонаполненные однофазные кабели низкого давления необходимо прокладывать только в асбестоцементных и других трубах из немагнитного материала, при этом каждая фаза должна прокладываться в отдельной трубе.

2.3.103. Допустимое количество каналов в блоках, расстояния между ними и их размер должны приниматься согласно 1.3.20.

2.3.104. Каждый кабельный блок должен иметь до 15% резервных каналов, но не менее одного канала.

2.3.105. Глубина заложения в земле кабельных блоков и труб должна приниматься по местным условиям, но быть не менее расстояний, приведенных в 2.3.84, считая до верхнего кабеля. Глубина заложения кабельных блоков и труб на закрытых территориях и в полах производственных помещений не нормируется.

2.3.106. Кабельные блоки должны иметь уклон не менее 0,2% в сторону колодцев. Такой же уклон необходимо соблюдать и при прокладке труб для кабелей.

2.3.107. При прокладке труб для кабельных линий непосредственно в земле наименьшие расстояния в свету между трубами и между ними и другими кабелями и сооружениями должны приниматься, как для кабелей, проложенных без труб (см. 2.3.86).

При прокладке кабельных линий в трубах в полу помещения расстояния между ними принимаются, как для прокладки в земле.

2.3.108. В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, и в местах перехода кабелей и кабельных блоков в землю должны сооружаться кабельные колодцы, обеспечивающие удобную протяжку кабелей и удаление их из блоков. Такие колодцы должны сооружаться также и на прямолинейных участках трассы на расстоянии один от другого, определяемом предельно допустимым тяжением кабелей. При числе кабелей до 10 и напряжении не выше 35 кВ переход кабелей из блоков в землю допускается осуществлять без кабельных колодцев. При этом места выхода кабелей из блоков должны быть заделаны водонепроницаемым материалом.

2.3.109. Переход кабельных линий из блоков и труб в здания, туннели, подвалы и т. п. должен осуществляться одним из следующих способов: непосредственным вводом в них блоков и труб, сооружением колодцев или приямков внутри зданий либо камер у их наружных стен.

Должны быть предусмотрены меры, исключающие проникновение через трубы или проемы воды и мелких животных из траншей в здания, туннели и т.п.

2.3.110. Каналы кабельных блоков, трубы, выход из них, а также их соединения должны иметь обработанную и очищенную поверхность для предотвращения механических повреждений оболочек кабелей при протяжке. На выходах кабелей из блоков в кабельные сооружения и камеры должны предусматриваться меры, предотвращающие повреждение оболочек от истирания и растрескивания (применение эластичных подкладок, соблюдение необходимых радиусов изгиба и др.).

2.3.111. При высоком уровне грунтовых вод на территории ОРУ следует отдавать предпочтение надземным способам прокладки кабелей (в лотках или коробках). Надземные лотки и плиты для их покрытия должны быть выполнены из железобетона. Лотки должны быть уложены на специальных бетонных подкладках с уклоном не менее 0,2% по спланированной трассе таким образом, чтобы не препятствовать стоку ливневых вод. При наличии в днищах надземных лотков проемов, обеспечивающих выпуск ливневых вод, создавать уклон не требуется.

При применении кабельных лотков для прокладки кабелей должны обеспечиваться проезд по территории ОРУ и подъезд к оборудованию машин и механизмов, необходимых для выполнения ремонтных и эксплуатационных работ. Для этой цели должны быть устроены переезды через лотки при помощи железобетонных плит с учетом нагрузки от проходящего транспорта, с сохранением расположения лотков на одном уровне. При применении кабельных лотков не допускается прокладка кабелей под дорогами и переездами в трубах, каналах и траншеях, расположенных ниже лотков.

Выход кабелей из лотков к шкафам управления и защиты должен выполняться в трубах, не заглубляемых в землю. Прокладка кабельных перемычек в пределах одной ячейки ОРУ допускается в траншее, причем применение в этом случае труб для защиты кабелей при подводке их к шкафам управления и релейной защиты не рекомендуется. Защита кабелей от механических повреждений должна выполняться другими способами (с применением уголка, швеллера и др. ).

Типы кабелей, обычно используемых в кабельных лотках

Тип ITC — Кабель измерительного лотка — (статья 727 NEC) — Эти типы кабелей представляют собой измерительные кабели и доступны в экранированных или неэкранированных конструкциях, состоящих из нескольких однопроводных проводов, неэкранированных или экранированных витых пар, с металлической броней или без нее. Они имеют изоляцию на 300 В и доступны в размерах от 22 до 12 AWG. Кабели PLTC предназначены для электрических цепей Класса 3 и Класса 2 без нагнетания и без стояка.Они специально разработаны для использования со схемами ограничения мощности. Применение кабелей PLTC требует требований к источникам питания статьи 725.

Чтобы избежать этого осложнения, в NFPA 70–1996 был добавлен альтернативный класс кабеля, кабель измерительного лотка (ITC). Кабель ITC описан в статье 727 и не имеет ограничений источника питания статьи 725. Однако кабель ITC может устанавливаться только в контрольно-измерительных цепях, работающих от 150 вольт или меньше и 5 ампер или меньше.

Сегодня многие производители назначают эти кабели двойным рейтингом PLTC / ITC. Кабели любого класса или кабели с двойным номиналом также доступны с рейтингом ER и, как таковые, могут быть установлены, как ранее обсуждалось в разделе кабелей TC-ER, за исключением того, что PLTC-ER и ITC-ER должны постоянно поддерживаться с использованием механической защиты, такой как распорки, уголки или каналы и закреплены через каждые шесть футов.

ITC могут быть проложены на промышленных предприятиях, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку.Они могут быть установлены либо в кабельных лотках, кабельных каналах, в опасных местах, в качестве воздушного кабеля на курьерах, в местах непосредственного захоронения, если они определены для использования, под фальшполами в помещениях с промышленным оборудованием, под фальшполами в помещениях с оборудованием информационных технологий.

ITC нельзя устанавливать с цепями питания, освещения, цепями класса 1, которые не ограничены по мощности, или цепями без ограничения мощности, если они не имеют металлической оболочки и / или не заделаны внутри оборудования или распределительных коробок, или разделения поддерживаются изоляционными перегородками.

Даже если они экранированы, кабели PLTC и ITC должны быть отделены от силовых кабелей на 600 В во избежание шума или перекрестных помех. Обычно это достигается с помощью барьерной ленты внутри кабельного лотка. По возможности рекомендуется прокладывать силовые и контрольно-измерительные кабели в отдельных лотках.

Кабели с металлической оболочкой типа MC — (NEC, статья 330) — Кабели с металлической оболочкой представляют собой сборки из одного или нескольких изолированных проводников цепи с волоконно-оптическими элементами или без них, заключенных в броню из металлической ленты или гладкой гофрированной оболочки.Также может быть предоставлен пластиковый комбинезон.

По внешнему виду кабели MC очень похожи на кабели типа AC с армированной оболочкой. Важно различать эти два понятия, поскольку их не следует путать. Кабели типа MC содержат заземляющий провод оборудования, а кабели типа AC имеют внутреннюю соединительную полосу, контактирующую с броней. Что еще более важно, кабели типа MC подходят для использования на открытом воздухе, в то время как кабели типа AC не допускаются для использования вне помещений (во влажных или влажных местах).

типа MC широко используются в системах электропитания 600 В и СН, в системах освещения и управления.Они разрешены для использования в службах, фидерах и ответвленных цепях для цепей питания, освещения, управления и сигнализации в соответствии со статьями 330 и 725 NEC. Кабели типа MC могут быть проложены в помещении или на открытом воздухе, во влажных или сухих местах, в опасных местах (класс I, раздел I), в кабельном лотке, в качестве воздушного кабеля на мессенджере, в любых утвержденных кабельных каналах, прямом захоронении (если указано) или заключены в бетон (если указано). Кабели MC не разрешается устанавливать в местах, подверженных физическим повреждениям.Кабели MC должны поддерживаться и закрепляться с интервалами, не превышающими шести футов.

Во многих промышленных применениях кабели типа MC, проложенные в кабельных лотках, оказались отличной экономичной альтернативой проводам в кабелепроводах.

Тип МИ-минеральной изоляцией, Металл обшил — (NEC статьи 332) — MI кабели заводской сборки из одного или нескольких проводников с изоляцией с высокой степенью сжатия огнеупорной минеральной изоляцией, оксида, как правило, магния и заключен в непроницаемого для жидкости и газа туго сплошная оболочка из меди или легированной стали.Они также могут быть снабжены общей пластиковой рубашкой для дополнительной защиты от коррозии. Разработанный в конце 1920-х годов военно-морским флотом Франции для подводных систем электропроводки, правильно установленный кабель MI обычно считается самой безопасной системой электропроводки.

Поскольку кабели MI не используют органический материал в качестве изоляции (за исключением концов), они более устойчивы к возгоранию, чем кабели с пластиковой изоляцией. Кабели MI используются в приложениях с очень высокими температурами и / или в критических системах противопожарной защиты, таких как цепи сигнализации, пожарные насосы и системы контроля дыма. Кабели MI имеют двухчасовую огнестойкость для критически важных аварийных служб и могут использоваться в качестве напорных кабелей без общей неметаллической оболочки. Кабель MI также используется в перерабатывающих отраслях, работающих с легковоспламеняющимися жидкостями, где небольшие пожары в противном случае могут привести к повреждению кабелей управления или питания. Кабель MI также обладает высокой устойчивостью к ионизирующим излучениям и используется в приложениях на объектах ядерной энергетики и ядерно-физическом оборудовании.

MI подходят для приложений с напряжением 300 и 600 вольт и разрешены для обслуживания, фидеров и ответвлений цепей питания, освещения, управления и сигнализации.Они могут быть установлены в сухих, влажных или постоянно влажных местах, в помещении или на открытом воздухе, открытыми или скрытыми, в местах, где они заделаны в штукатурку, бетон или другую каменную кладку, в опасных местах, где подвержены воздействию масла или бензина, в подземных коммуникациях или в кабелях. подносы.

MI не допускаются к прокладке под землей, если они не защищены от физического повреждения, если это необходимо. Кабели MI также не допускаются, если условия воздействия разрушают и вызывают коррозию металлической оболочки, если не предусмотрена дополнительная защита.

При установке в кабельные лотки Кабель MI должен соответствовать Статье 392.30 (A) NEC, обеспечивая поддержку кабельного лотка с интервалами в соответствии с инструкцией по установке.

Тип OFN-OPC — Оптическое волокно — (статья 770 NEC) — Волоконно-оптическое волокно (или «оптическое волокно») относится к среде и технологии, связанной с передачей информации в виде световых импульсов по стеклянному или пластиковому проводу или оптоволокну. . Оптоволоконный провод передает гораздо больше информации, чем обычный медный провод, и гораздо менее подвержен электромагнитным помехам.

Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно индивидуально покрыты пластиковыми слоями и содержатся в защитной трубке, подходящей для среды, в которой будет проложен кабель. Различные типы кабелей используются для разных приложений, например для больших расстояний или для обеспечения высокоскоростной передачи данных между различными частями здания.

(OF) классифицируются как токопроводящие или непроводящие.OF кабели, классифицированные как проводящие, содержат нетоковедущие элементы, такие как металлическая оболочка или броня. OF кабели, классифицированные как непроводящие, не содержат электропроводящих материалов. Они также имеют рейтинг на основе U.L. Испытания на огнестойкость и отмечены соответствующими классами огнестойкости здания NEC.

NEC, статья 770.113 (H) Разрешает использовать следующие типы волоконно-оптических кабелей в кабельных лотках.

• OFC: оптическое волокно, проводящее
• OFN: Волокно непроводящее
• OFCG: Оптоволокно, проводящее, общего назначения
• OFNG: Оптическое волокно, непроводящее, общего назначения
• OFCP: оптическое волокно, проводящее, пленум
• OFNP: оптическое волокно, непроводящее, пленум
• OFCR: Оптоволокно, проводящее, стояк
• OFNR: Оптоволокно, непроводящее, переходная плата

NEC Таблица 770. 154 (a) Применение перечисленных оптоволоконных кабелей подробно описывает, где эти типы кабелей и кабельных лотков могут использоваться в зданиях, и какой тип кабеля может использоваться в кабельных лотках. Итого:

* Пример. Пространство над подвесным потолком, используемое для управления окружающей средой.
Примечание. Там, где это разрешено, кабели и кабельные лотки должны быть установлены в соответствии с методами установки, описанными в 770.110 и 770.113.

OFN (непроводящие) могут занимать один и тот же кабельный лоток с проводниками для электрического освещения, класс 1, пожарная сигнализация без ограничения мощности, тип ITC, или цепи широкополосной связи средней мощности с питанием от сети, работающие от 1000 вольт или Меньше.Кабели OFC (токопроводящие) должны быть отделены от других типов кабелей.

Емкость заполнения кабельного лотка для волоконно-оптических кабелей не рассматривается ни в статье 770, ни в статье 392 NEC. Конструкторам и установщикам следует обращаться к производителю кабеля за указаниями.

Тип CMP — Кабели связи CMX — (статья 800 NEC) Подобно оптическому волокну, кабели связи используются для передачи информационных сигналов. Это может быть выполнено с помощью коаксиальных проводов, медных проводников или скрученных пар проводов.Эти кабели используются в широком спектре приложений, включая студии звукозаписи, передачу данных, радиопередатчики, домофоны, электронные схемы, а также в приложениях, где требуется экранирование радиочастот. NEC определяет кабели связи как заводскую сборку из двух или более проводов, имеющих общее покрытие. Покрытие сборки проводника может включать в себя один или несколько металлических элементов, силовых элементов или кожухов. Кабели Ethernet являются распространенным типом коммуникационных кабелей и часто указываются и устанавливаются в соответствии со статьей 800 NEC.

Поскольку коммуникационные кабели часто проходят через пространства для циркуляции воздуха, которые часто содержат очень мало противопожарных преград, их необходимо покрыть материалом, который не будет способствовать распространению пламени. Коммуникационные кабели проходят испытания UL и имеют маркировку (номинальную), основанную на их свойствах распространения огня и, как таковые, на их пригодности для использования в определенных зонах здания (помещения для кондиционирования воздуха).

Статья 800 NEC определяет эту маркировку, области разрешенного использования и обеспечивает иерархию для кабельных подстанций.

Дом — Институт кабельных лотков

Вопрос: Можно ли прокладывать механические трубопроводы или трубки, содержащие воду или сжатый воздух, в кабельных лотках с электрическими кабелями?

Ответ: Нет. Кабельные лотки — это опорная система для электрических кабелей, силовых, сигнальных, коммуникационных и оптоволоконных кабелей. Раздел 300.8 NEC не допускает использование каких-либо труб, труб или аналогичных устройств для воды, воздуха, газа, дренажа, пара или любых других услуг, кроме электрических, в кабельных каналах или кабельных лотках, содержащих электрические проводники.

Вопрос: Я занимаюсь разработкой руководящих принципов для фальшполов на объектах связи и планирую обязать прокладывать все кабели под фальшполом на кабельных лотках соответствующего типа. Известны ли вам какие-либо отраслевые стандарты, которые могут предписывать использование кабельных лотков под фальшполами, в частности силовых и сигнальных кабелей?

Ответ: Нам неизвестен такой промышленный стандарт, но кабельные лотки предлагают значительные преимущества для этого типа установки, а также для других компьютерных, телекоммуникационных и энергетических установок.В телекоммуникационной отрасли очень активно используются кабельные лотки.

Вопрос: Мы используем кабельные лотки лестничного типа на многих наших объектах для телекоммуникационной проводки. Есть ли у вас какая-либо информация о рекомендуемых расстояниях для установки кабельного лотка этого типа?

Ответ: NEC не имеет определенного пространства для установки, но указывает в разделе 392. 6 (H), что кабельные лотки должны быть открытыми и доступными. Стандарт связи TIA / EIA-569 рекомендует не менее 12 дюймов над кабельным лотком.

Вопрос: Существуют ли обязательные правила заземления кабельного лотка, используемого только для телефонного кабеля? Подрядчик только что установил у меня новую телефонную систему и использовал кабельные лотки в коммутаторной. Я не видел преднамеренных попыток заземлить систему. Наша существующая система кабельных лотков прочно скреплена и заземлена. Если это нарушение кодекса, не могли бы вы направить меня к публикации?

Ответ: Низкоэнергетические системы могут не требовать заземления на случай поражения электрическим током или дуги, но должны быть заземлены на случай шума, молниезащиты и электромагнитных помех.См. Технический бюллетень CTI № 15 и раздел 4.7 NEMA VE -2.

Вопрос: Существуют ли какие-либо требования к разделению и разделению различных типов кабелей (например, силовых, контрольно-измерительных, сигнальных, телекоммуникационных и т. Д.) В системах кабельных лотков?

Ответ: Да, есть правила NEC. КИП, сигнальные и телекоммуникационные кабели должны быть отделены от силовых кабелей. Существуют требования NEC, но также и для шумов и электромагнитных наводок от соседних силовых кабелей.Это может быть выполнено с помощью отдельной системы кабельных лотков или разделителя внутри кабельного лотка.

Раздел 392.6 (E) NEC указывает, что в одном кабельном лотке разрешены многожильные кабели с номинальным напряжением 600 В или меньше, однако необходимо разделение силовых и управляющих кабелей, как указано в других разделах NEC, и из-за перекрестных помех. Раздел 392.6 (F) NEC устанавливает критерии для кабелей с номинальным напряжением более 600 В. В кабельных лотках обычно используются кабели типа TC (артикул 336), PLTC (артикул 725), ITC (артикул 727), MC (статья 336) и кабели связи (800-52 (d)), MI (статья 332). .Системы пожарной сигнализации (артикул 760), аварийные системы (артикул 700), оптоволоконные кабели (артикул 770) и искробезопасность (раздел 504-30). Требования в этих разделах сложные. Мы обсудим их подробно и общую проблему шума в следующей программе CableGram.

Требования к кабелям с внешней металлической броней ниже, чем к кабелям с пластиковой оболочкой. Общее правило — отделить кабели связи, управления, сигналов и КИП от силовых. Силовые кабели включают питание двигателя на 460 В, питание на 120 В и цепи освещения.Обратите внимание, что цепи на 120 В могут создавать шум. Как правило, расстояние в два дюйма является минимальным, но отдельная цепь и кабель являются определяющими факторами в отдельных требованиях.

Вопрос: Какие типы кабелей можно прокладывать в системах кабельных лотков?

Ответ: Типы кабелей, разрешенные NEC 2005 года, указаны в Разделе 392.3 «Разрешенные виды использования», (a) Способы подключения. В их числе:

• Кабель лотка питания и управления (тип TC) — NEC, статья 336
• Power Limited Tray Cable (Тип PLTC) — разделы 725-61? И 725 NEC. 82 (E) Кабель лотка для инструментов (тип ITC) — NEC, статья 727
• Оптоволоконные кабели — Артикул 770
• Проводники цепи пожарной сигнализации — Артикул 760
• Кабели связи — Артикул 800
• Кабель с минеральной изоляцией (MI) — Артикул 332
• Кабель в металлической оболочке (MC) — Артикул 330

и другие кабели, в том числе специально утвержденные для прокладки в кабельных лотках. Кабели среднего напряжения (тип MV) и одножильные кабели сечением 1/0 и более разрешены с некоторыми ограничениями на промышленных предприятиях, где квалифицированный персонал обслуживает установку.

Соответствующий технический бюллетень

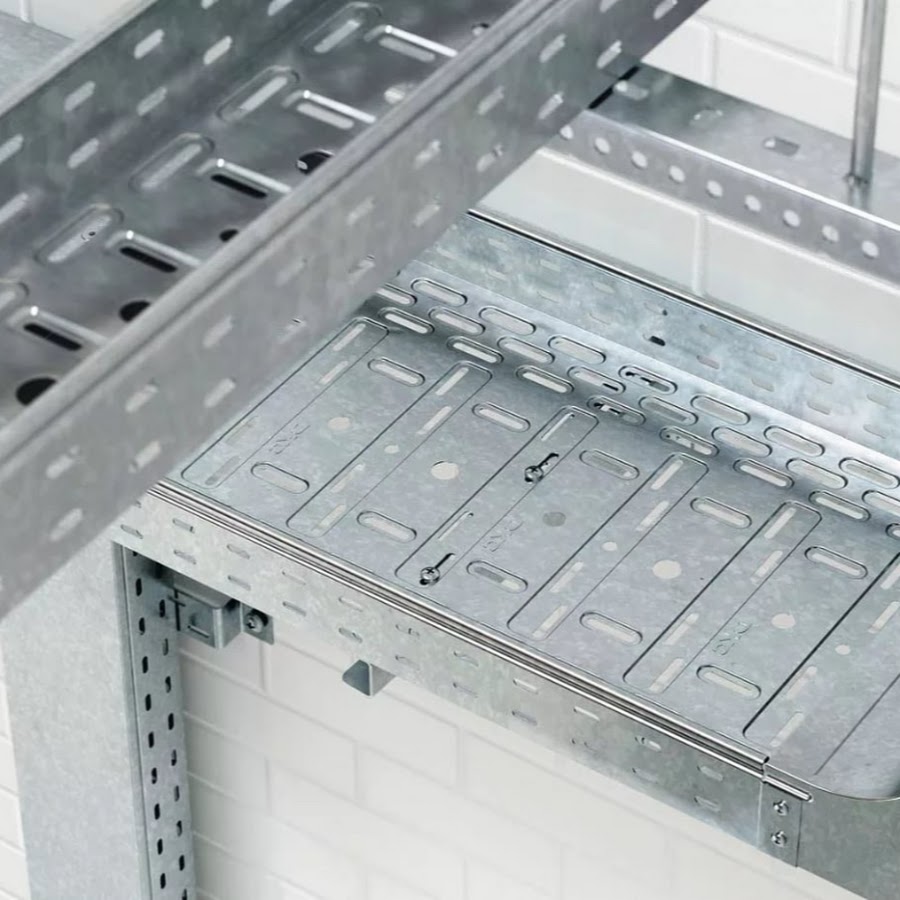

Кабельные лотки по сравнению с трубопроводами

В проектах по модернизации и расширению завода речь идет не только об экономии капитального оборудования и затрат на рабочую силу, но и о более быстром выполнении работы, чтобы завод мог вернуться к полной производительности.

Во многих установках одним из способов достижения этих целей является использование армированных, металлических и других разрешенных типов кабелей, установленных в кабельных лотках, где это возможно.Хотя первоначальная стоимость кабеля может быть выше, чем у небронированных кабелей, защищенных кабелепроводом, трудозатраты и стоимость установки кабельного лотка могут быть намного ниже. Это связано с тем, что работа с кабелепроводами и протягиванием проводов чрезвычайно трудоемка. А в опасных зонах также проводятся работы по установке и проверке уплотнительной арматуры.

В продаже имеется много типов кабельных лотков. Чаще всего используется «лестничный» тип, который обеспечивает отличную вентиляцию и дренаж, доступен по цене и с ним легко работать.Доступны другие стили для удовлетворения конкретных потребностей, например, конструкция с твердым дном для поддержки тяжелых кабелей. Поскольку кабельные лотки предназначены для поддержки кабеля, а не для его защиты, их следует использовать только с методами и процедурами подключения, подробно описанными в статье 392 NEC. Также важно уточнить у AHJ любые местные правила, такие как требование о том, чтобы кабелепровод был используется для домашнего перехода к главной панели.

Так почему же при реконфигурации или расширении объекта следует выбирать кабельные лотки вместо кабелепровода? Вот всего несколько причин:

• Более быстрая установка.Установка кабельного лотка намного менее трудозатратна, чем установка кабелепровода, поэтому вы быстрее выполняете работу и быстрее вернете установку в эксплуатацию.
• Более легкое обучение. Научиться измерять, резать, сгибать, нарезать резьбу и заклеивать кабелепровод сложно, и для этого нужно время и опыт. Рабочие могут гораздо быстрее освоить армированные кабели, кабельные вводы и кабельные лотки.
• Более простое обслуживание. При правильной установке кабельные лотки и кабели легче проверять, а обслуживание обходится дешевле.
• Больше гибкости. Если у вас уже есть кабелепровод и вы просто хотите заменить в нем проводку, нет причин заменять канал кабельным лотком. Однако, если вы перемещаете оборудование — или, возможно, сделаете это в будущем, — кабельные лотки легко адаптируются к вашим требованиям. Вы ограничены количеством проводов или кабелей, которые вы можете установить в любую систему, но вы гораздо меньше ограничены кабельным лотком из-за улучшенной вентиляции, и намного проще установить несколько лотков, чем несколько каналов.
• Международное соответствие. Для глобальных компаний один из лучших способов повысить операционную эффективность — использовать единые методы работы на своих предприятиях. Использование кабельных лотков как на новых, так и на расширенных или реконфигурированных объектах дает прекрасную возможность для стандартизации.

Все эти пункты объединяет одна общая черта: экономия. Вот почему при ужесточении бюджетов и увеличении конкуренции кабельные лотки могут помочь сделать новые проекты и модернизацию более прибыльными сегодня и завтра.

Appleton Group, Div. компании Emerson Industrial Automation
www.appletongroup.com

КАБЕЛЬНЫЕ ЗАЖИМЫ, КАБЕЛЬНЫЕ СОЕДИНЕНИЯ, КОНДИЦИОНЕРЫ КАБЕЛЯ, КАБЕЛЬНЫЕ ВВОДЫ, ФИДЕРНЫЕ СТОЛБЫ, УПЛОТНЕНИЯ КАНАЛЫ, ХОЛОДНАЯ УСАДКА, ТЕПЛООСАДКА HV 11KV 33KV

являются национальными дистрибьюторами и мировыми экспортерами кабельного монтажа, соединения кабелей и электрического оборудования для промышленных и взрывоопасных зон — мы обслуживаем британские и мировые компании, занимающиеся прокладкой кабелей, соединением кабелей, подстанциями и электрическими сооружениями на НН, 11 кВ, 33кВ и сверхвысокого напряжения.

коммунальные услуги, энергетика, строительство, железная дорога, горнодобывающая промышленность, уличное освещение, шельфовая, нефтяная, газовая и нефтехимическая промышленность.

поставляет кабельные муфты и концевые муфты с термоусадочной и холодной усадкой для низкого и высокого напряжения, кабельные вводы, кабельные зажимы, заземление, опоры питателя , прокладку кабелей и электрооборудование. 1000В, 3,3кВ, 6,6кВ, 11кВ, 33кВ.

распространяет кабельную изоляцию, включая кабельную корзину Cablofil, кабельный лоток Unitrunk и системы кабельных лестниц Vantrunk Speedway.

Ассортимент инструментов: локаторы неисправностей кабеля SEBA, испытательные наборы кабелей SEBA, инструменты для снятия изоляции с кабелей высокого напряжения Alroc, инструменты для снятия экрана и соединения, инструменты для обжима Cembre, инструменты для резки кабеля Cembre, датчики напряжения CATU, спасательные палки CATU и средства обнаружения кабелей и труб.

Оборудование для прокладки и протягивания кабеля, включая кабельные ролики, домкраты для кабельных барабанов, кабельные муфты, стержни для кабелепроводов, стержни для каналов, кабельные смазки и нагнетатели кабеля.

поставляет Одежду для защиты от дуги и СИЗ , включая лицевые щитки от дугового разряда, куртки для защиты от дуги и одежду для защиты от дуги.

Основные группы продуктов

• Кабельные муфты
• Кабельные вводы
• Концевая заделка кабеля
• Кабельные зажимы, стяжки и зажимы
• Заземление и молниезащита
• Распределительные коробки и электрические шкафы
• Инструменты для обжима, резки и соединения кабелей
• Электробезопасность — подстанция и воздушная линия
• Кабельный лоток, лестница, корзина и желоб
• Костюмы для защиты от дуги, средства защиты и СИЗ
• Приборы для определения места повреждения кабеля и испытательные наборы
• Защита подземного кабеля
• Протягивание и прокладка кабеля
• Уплотнения воздуховодов и кабельные каналы
• Предохранители и ограничители перенапряжения
• Фидерные стойки
• Кабельные вводы
• Электрооборудование для опасных зон

Производители — 3M (кабельные соединения и заделки с холодной усадкой и скотчкастом), 3M (скотч-ленты), ABB (кабельные соединения, заделки, предохранители, ограничители перенапряжения), A-Belco (вилки и розетки), Abtech (соединительные коробки ), Alroc (инструменты для соединения кабелей), Band-It (кабельные стяжки из нержавеющей стали), Baur (определение места повреждения кабеля), Boddingtons (инструменты для подготовки кабеля), Bussmann (предохранители), Cablofil (кабельная корзина), Catu (электрическая безопасность) , Cembre (устройства для обжима кабелей, инструменты для обжима и резки), Centriforce (защита кабеля Stokbord и лентой), Charles Endirect (вырезы для уличного освещения), Clifford Snell (эхолоты и маяки), Craig & Derricott (изоляторы), CMP ( Кабельные вводы), CSD (уплотнения кабельных каналов), CTL (кабельные соединения из смолы), Denso (уплотнения кабельных каналов), Ecom (мобильные телефоны и ноутбуки для опасных зон), Elastimold (кабельные соединители), Euromold (кабельные соединители), патенты Ellis ( Кабельные зажимы), Spelsberg (распределительные коробки), Ferraz Shawmut (предохранители), Furse (заземление и молниезащита), Hadar (Освещение опасной зоны), Hellermann Tyton (кабельные стяжки), ISP (смоляные кабельные соединения), Kopex (кабелепровод), Lawson (предохранители), Lucy Lighting (фидерные столбы Fortress, вырезы Titan, изоляторы троянов), Lucy Switchgear (Cut -выходы), Marechal Electric (вилки и розетки), MCT Brattberg (кабельные вводы), MITA (кабельный лоток из стеклопластика), Newson Gale (статическое заземление), Nexans (высоковольтные кабельные соединения, концевые заделки, соединители), P&B Weir (переносное заземление ), Panduit (кабельные стяжки), Peppers (кабельные вводы), Pfisterer (кабельные муфты высокого напряжения), Polypipe (кабельные каналы), Prysmian (кабельные зажимы, сальники, соединения, концевые муфты BICON), PT Technologies (смазка и очистка кабелей), Roxtec (Кабельные вводы), Salisbury (защита одежды от дугового разряда), Scame (вилки и розетки), SEB (прокладка и протягивание кабеля), Seba KMT (локаторы повреждений кабеля), Shrinktek (термоусадочные трубки), SIBA (предохранители), Siemens ( Предохранители), Silverfox (кабельные маркеры), SPS (низковольтные термоусадочные кабельные соединения и комплекты для заделки кабелей), Technor (распределительные коробки), Thermon (Trace Heati ng), Thomas & Betts (кабельные стяжки), Tofco (опоры питателя и вырезы), Unitrunk (кабельный лоток), Vantrunk (кабельная лестница), Walsall (станции управления опасными зонами, распределительные коробки и освещение), защитная лампа Wolf ( Факелы и переносное освещение), WT Henley (кабельные муфты), AN Wallis (заземление), Kingsmill (заземление и молниезащита)

азиатских кабельных лотков >> начало
