Бетонное перекрытие первого этажа: деревянное, бетонное, какую конструкцию сделать (балочное, безбалочное, монолитное)

деревянное, бетонное, какую конструкцию сделать (балочное, безбалочное, монолитное)

Перекрытиями называют конструкции, с помощью которых этажи в доме разделяются между собой и отделяются от чердачных и подвальных помещений.

К междуэтажным перекрытиям существуют определенные требования, которые должны выполняться в обязательном порядке, поскольку от этого зависит сама прочность дома и безопасность пребывания в нем. В этой статье будет рассмотрено, как выполнить перекрытие первого этажа.

Межэтажные перекрытия должны соответствовать определенным требованиям, от соблюдения которых зависит прочность всего дома и безопасность пребывания в нем.

Перекрытия между этажами и основные требования к ним

1. Перегородки должны быть очень прочными, поскольку впоследствии им предстоит выдерживать достаточно серьезную нагрузку (много мебели, аппаратуры, инструментов, вес людей), причем разные перекрытия должны иметь разные характеристики в плане нагрузки: например, перегородка цокольного этажа или междуэтажного должна быть намного прочнее, чем перегородка чердачная.
2. Обязательно, чтобы перекрытие было достаточно жестким, дабы под воздействием нагрузок не давало никаких прогибов.

   К чердачным перекрытиям существуют дополнительные требования: они должны обеспечивать теплоизоляцию помещений.

3. Необходимо, чтобы перегородки были с достаточной степенью звукоизоляции, потому особое внимание при установке перегородок между этажами уделяется тому, чтобы тщательным образом заделывать все щели между самими перегородками.
4. Есть особое требование к перегородкам, разделяющим, например, подвал и 1 этаж или чердак и последний этаж, то есть те этажи, где существует определенная разница температур. Такие перегородки должны обеспечивать определенный уровень теплоизоляции между помещениями.

Следует учесть и то, что при выборе перегородок для дома следует обратить особое внимание на огнестойкость различных видов перегородок – она у всех разная, это тоже следует учитывать при постройке того или иного типа.

Перекрытие для первого этажа, как и остальные перегородки в доме, можно сделать по-разному. Существуют балочное и безбалочное перекрытие.

Далее рассмотрим каждый тип перекрытий и их свойства.

Вернуться к оглавлению

Балочные перекрытия

Перекрытие 1 этажа из деревянных балок чаще всего используется в домах частных. Чтобы выполнить такое перекрытие, необходимо:

• деревянные балки из хвойных или лиственных пород дерева;
• антисептический раствор;
• рубероид;
• утеплитель.

Перед перекрытием этажа балки обрабатывают антисептиком, чтобы материал не гнил и в нем не заводились насекомые-вредители.

Перед тем как выполнять устройство перекрытия 1 этажа с помощью деревянных балок, необходимо эти балки обработать специальным антисептическим раствором. Это делается для того, чтобы предотвратить загнивание балки и поражение ее различными жуками-вредителями.

Затем надо обернуть балки с обоих концов двумя сломи рубероида. Следует помнить, что концы у балок должны быть слегка скошенными.

После подготовки балки заводят в заранее подготовленные при строительстве выемки в стенах, не доводя до стенки пары сантиметров. Затем к балкам прибиваются бруски, к которым, в свою очередь, уже начинает крепиться сам накат. На этом этапе работ нужно следить за тем, чтобы доски наката аккуратно и плотно прилегали друг другу – от этого будет зависеть ровность потолка 1 этажа.

После того как накат смонтирован, на него необходимо положить слой пароизоляции, нужный для того, чтобы влага, образующаяся в доме, не задерживалась в перекрытиях и не позволяла материалам мокнуть.

В качестве пароизолятора можно использовать пергамин или специальную пароизоляционную пленку.

Сверху пароизолятора кладется утеплитель, в качестве которого могут быть: минеральная вата (удобна в использовании, пропускает воздух, обладает хорошими теплоизоляционными свойствами), пенопласт (легок в обращении, но чуть хуже по свойствам звуко- и теплоизоляции, чем минеральная вата) и керамзит.

Перекрытие металлическими балками не только надежнее, но и экономит пространство.

Перекрытия с металлическими балками намного более надежны и, что немаловажно, имеют меньшую толщину по сравнению с балками деревянными, соответственно, они значительно экономят пространство.

У таких перегородок есть как достоинства, так и недостатки: так, перекрытия по металлическим балкам могут перекрывать очень большие пролеты, и они не столь горючи, однако такое устройство имеет сниженные свойства теплоизоляции и звукопроницаемости, а балки довольно часто подвергаются коррозии.

Для монтажа перегородок по металлическим балкам понадобится прокатный профиль, являющийся в этом случае несущей конструкцией, и железобетонные пустотелые плиты, которые укладываются между балками. Поверх этой конструкции необходимо уложить слой шлака и сделать бетонную стяжку.

При монтаже перекрытий первого этажа с помощью железобетонных балок можно перекрыть очень большие пролеты (вплоть до восьми метров), что практически невозможно сделать с деревянными балками.

Железобетонные балки при помощи автокрана укладываются на расстоянии одного метра между собой, а в пространства между ними закладываются легкобетонными плитами. Швы между плитами и балками тщательно заделывают цементным раствором.

Вернуться к оглавлению

Перекрытие с помощью железобетонных плит

При установке железобетонного перекрытия используют панели из легких видов бетона или многопустотные железобетонные плиты.

Безбалочными перегородками называют такие перекрытия, устройство которых основано на укладке больших монолитных плит или панелей.

Для перекрытия 1 этажа в кирпичном доме лучше всего использовать сборное железобетонное перекрытие.

Для монтажа такого вида перегородок используют либо сплошные панели, изготовленные из легких видов бетона, либо железобетонные многопустотные плиты.

Устройство таких многопустотных плит таково, что внутри них проходят трубы, связанные арматурой. За счет таких пустых труб плиты становятся более легкими и обладают хорошими теплоизоляционными качествами.

Производить монтаж перекрытий первого (1) этажа такими плитами наиболее выгодно, так как эти плиты имеют наилучшую теплопроводность, звукоизоляционные характеристик. Они наиболее огнестойкие и не подвержены коррозии и гниению.

Перед тем как начать устройство перекрытия 1 этажа, следует учесть, что для работы с этими плитами в обязательном порядке понадобится подъемный кран и заказывать железобетонные многопустотные плиты следует на заводе заранее. Следует особое внимание учесть выгрузке и правильному хранению этих плит.

Прежде чем выгрузить плиты с помощью подъемного крана. необходимо подготовить для них подложку: уложить на земле высокие балки, на которые будут складываться плиты и которые не позволят нижней плите касаться земли. После укладки первой плиты все последующие надо прокладывать между собой деревянными балками, которые нужно укладывать строго одна под одной на расстоянии не менее 10 сантиметров от края плиты.

Для монтажа перекрытия 1 этажа с помощью железобетонных плит потребуются:

• железобетонные многопустотные плиты;
• цементный раствор;
• лом;
• кувалда;
• болгарка;
• автокран;
• утеплитель;
• мастерок.

Прежде всего стоит сказать о растворе, на который будут выкладываться плиты: он должен быть достаточно жидким, а песок для него следует тщательным образом просеивать, так как даже малейший камушек может привести к тому, что потолок будет неровным.

Наносить раствор на стены 1 этажа следует тонким слоем только для того, чтобы произошло сцепление железобетонных плит с капитальными стенами дома.

Устройство перекрытия этажа должно быть таким, чтобы плиты перекрытия опирались исключительно на капитальные стены. К тому же следует помнить, что все внутренние перегородки делаются уже после установки перекрытия, а стены, на которые кладется плита, должны быть идеально ровными и одинаковыми по уровню, в противном случае потолки будут неровными.

Для того чтобы монтировать плиты перекрытий первого этажа, необходимо при помощи автокрана уложить плиту на капитальные стены дома, на которых уже выложен раствор для сцепления. При этом опирание на стены должно быть как минимум 15 сантиметров. Уложив таким образом все плиты, надо тщательно заделать все русты – это щели между плитами. Русты заделываются раствором, этому процессу следует уделять особое внимание, так как впоследствии от качества заделки рустов будет зависеть теплоизоляция дома.

После того как этот процесс завершен, надо в плиты перекрытий первого этажа заложить либо минеральную вату, либо цементный раствор, либо же кирпич с раствором. Это делается во избежание промерзания плит перекрытия и для дополнительной теплоизоляции.

Вернуться к оглавлению

Монолитное перекрытие для первого этажа

Монолитное устройство перекрытия 1 этажа имеет свои достоинства и недостатки.

Схема монолитного перекрытия.

Так, процесс монтажа не требует наличия дополнительной техники, такой как автокран, у монолитного перекрытия не требуется заделки швов, а поверхность сразу получается ровной, также при нестандартных формах потолка монолитное перекрытие становится незаменимо.

Конечно, есть и недостатки у такой формы перекрытия 1 этажа: это довольно трудоемкий процесс, требующий выставления большой опалубки, занимает он много времени.

Для того чтобы начать устройство монолитного перекрытия первого этажа, потребуется:

• готовая опалубка из деревянных и алюминиевых стоек;
• фанера;
• арматура;
• бетонный раствор;
• строительные инструменты.

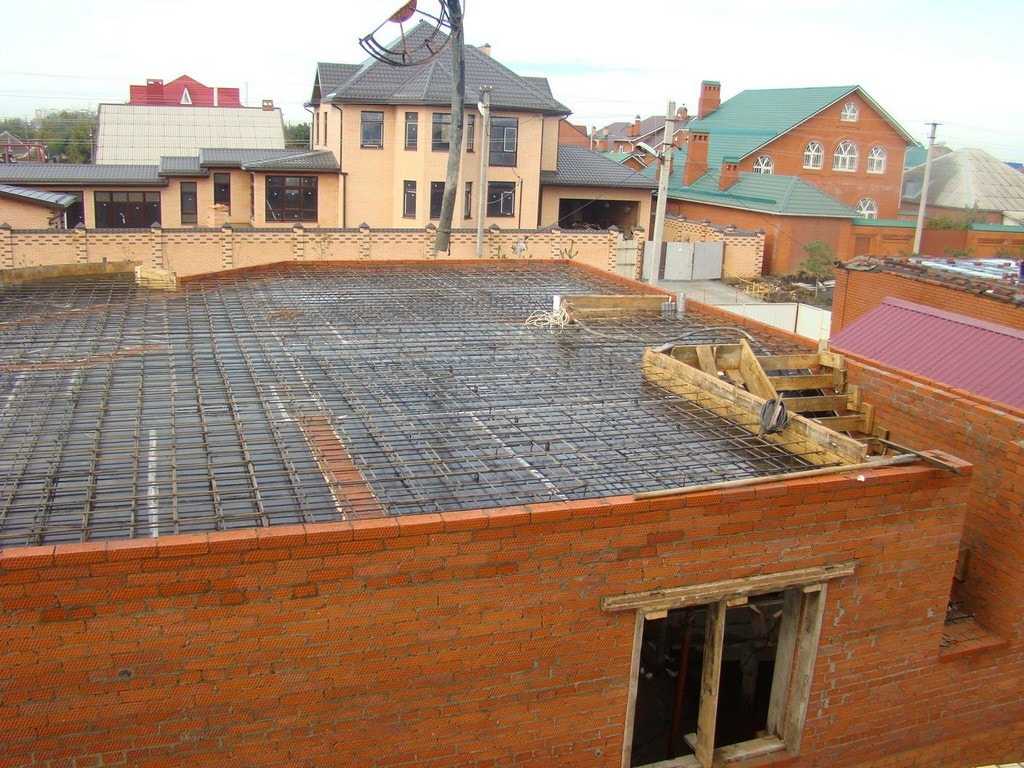

Сначала, для того чтобы сделать монолитное устройство перекрытия первого этажа, нужно установить опалубку, затем на самую верхнюю часть балок прибивают листы фанеры, что и будет опалубкой для заливки самого бетона.

После этого следует закрепить арматурный каркас, концы прутьев надо загнуть и сцепить с арматурным каркасом.

Только после этого можно залить всю необходимую площадь бетоном, который полностью закрепится через месяц.

Вернуться к оглавлению

Сборно-монолитное перекрытие для первого этажа

Схема сборно-монолитного перекрытия.

Такое устройство перегородок первого этажа является наиболее современным, оно превосходит все остальные виды по теплоизоляционным и звукоизоляционным свойствам и занимает наименьшее количество времени.

Минусы этого способа монтажа заключаются в том, что он очень трудоемкий, а потому если планируется строительство многоэтажного дома, то такой метод нецелесообразен.

Для монтажа сборно-монолитного перекрытия 1 этажа потребуются:

• специальные балки;
• пустотные блоки;
• арматурная сетка;
• бетонный раствор;
• строительные инструменты.

Примечательно, что, для того чтобы было сделано сборно-монолитное устройство первого этажа, не требуется специальная подъемная техника, в отличие от перекрытия железобетонными плитами, поскольку все составляющие этой конструкции не слишком тяжелые. Так, например, вес одной балки составляет 19 кг, а вес плиты начинается от 5,5 кг до 19 кг, в итоге вес квадратного метра такого перекрытия составляет от 80 до 140 кг. Это довольно легкая конструкция, что очень выгодно для некоторых типов домов.

Сам монтаж заключается в том, что сначала укладывают специальные балки на расстоянии 60 сантиметров, между ними – пустотные (керамзитобетонные или полистиролбетонные) блоки, получается своеобразная неразборная опалубка. Затем сверху кладется арматурная сетка и заливается бетоном.

Вернуться к оглавлению

Утепление перекрытия первого этажа

Когда монтируется устройство перекрытия первого этажа, так же как и перекрытие второго этажа, следует не забывать о теплоизоляции и звуконепроницаемости. Нужно в обязательном порядке укладывать утеплитель и пароизолятор при монтаже каждого перекрытия, только тогда гарантированно будет обеспечена безопасность дома от внешних воздействий и излишней влаги и от проникновения посторонних звуков из других помещений.

Для утепления перегородок лучше всего применять минеральную вату, так как она превосходит по своим параметрам все остальные материалы для утепления и проще всего в работе, так как выпускается как в рулонах, так и в форме плит.

Можно использовать пенополистирол и керамзит – эти материалы тоже очень распространены в качестве утеплителей при монтаже перегородок между этажами.

Перед тем как выбрать метод перекрытия первого этажа, следует тщательно изучить плюсы и минусы разных способов, их примерную стоимость и необходимые инструменты для монтажа.

Особое внимание следует уделять утеплению перекрытий между подвальными помещениями и первым этажом и между последним этажом и чердачным помещением, так как там всегда существует определенная разница температур.

Необходимо при выполнении любых строительных работ в обязательном порядке соблюдать всю технику безопасности.

Возведение перекрытия первого этажа

Наверх

Дата публикации: 03.06.2020

366

В статье «Возведение перекрытия фундамента» (см. здесь) мы подробно рассказали о технологии, которую предлагает компания RECTOR и в частности применение Rector для строительства сборно-монолитного перекрытия над фундаментом дома. Теперь пришло время для демонстрации последовательности операций при организации работ над перекрытием первого этажа. Основное отличие — это высотные работы, желательно использование крана для подачи балок наверх (не обязательно, но облегчает труд строителей) и использование в качестве несъёмной опалубки других типов элементов — RECTOBETON и RECTOLIGHT.

Подачу балок на стены первого этажа удобно осуществлять краном. Несмотря на то, что балки не слишком тяжелые и их вполне реально подавать вручную, все же кран намного облегчает и ускоряет работы. К примеру, укладка балок на стены фундамента осуществлялась вручную, без использования техники. Однако кран может быть заказан на половину смены — главное подать балки наверх, а перекладываются на «посадочные» места согласно проекту они вручную.

Преднапряженные балки заводского изготовления уложены на внутреннюю несущую стену. В зависимости от расчетной нагрузки проектом предусмотрены сдвоенная, строенная и даже более мощные раскладки. в данном случае было необходимо усилить конструкцию перекрытия и уложены по пять балок вместе. Щели плотно запениваются, чтобы при бетонировании раствор не протекал вниз.

Мы уже отмечали в статье о возведении перекрытия над фундаментом, что технология сборно-монолитного перекрытия RECTOR предполагает использование в качестве несъёмной опалубки трех типов элементов: блоки из пенополистирола RECTOSTEN — для возведения утепленных монолитных плит перекрытий на первом этаже над техническим подпольем, блоки из вибропрессованного бетона RECTOBETON– подходят для применения в перекрытиях любых уровней и элементы из прессованного дерева RECTOLIGHT– отличное решение там, где нужно значительно снизить нагрузку на несущие конструкции. Так как утепление межэтажного перекрытия не требовалось, были использованы элементы из прессованного дерева RECTOLIGHT (внутри дома) и блоки RECTOBETON (на открытом воздухе — для организации балкона). На фото они слева и справа, соответственно.

Вид на элементы из прессованного дерева RECTOLIGHT изнутри дома. Посередине пролета балок перед бетонированием необходимо поставить опоры, которые снимаются после набора бетоном расчетной прочности

Вид снизу на уложенные блоки из вибропрессованного бетона RECTOBETON. В отличае от элементов RECTOLIGHT, нижняя поверхность перекрытия получается ровная

Необходимые по проекту несущие балки можно встроить в конструкцию перекрытия и залить бетоном одновременно

С торцов элементы RECTOLIGHT необходимо закрыть специальными заглушками, выполненными также из прессованного дерева

После выполнения несущей несъемной опалубки RECTOR остается только уложить арматурную сетку, связать необходимые каркасы по периметру и в местах опирания балок. Из экструдированного пенополистирола выполнен терморазрыв, чтобы отсечь проникновение холода от перекрытия балкона. По периметру установлена опалубка. Лазерный уровень позволяет добиться горизонтальной поверхности

По периметру связан армокаркас и установлена опалубка. Над балками выполнены из арматуры элементы усиления. Сетка уложена на опоры.

Бетон из миксера подается бетононасосом

Заливку бетоном важно вести с минимальным временным разрывом, с тем чтобы перекрытие залить без «холодных» швов. Бетон разравнивается длинным правилом

При заливке бетон уплотняется глубинным погружным вибратором. С особым вниманием нужно провибрировать пространства армокаркасов

Перекрытие готово. После набора первичной прочности, при необходимости, его можно затереть до идеальной гладкости
