Бетонная подушка под фундамент: железобетонная, фото и видео

Для чего укладывается бетонная подушка под фундамент? В каких случаях ее применение оправдано? Какие марки бетона можно использовать? Необходимо ли армирование? Давайте попробуем найти ответы на этот список вопросов.

Нет, это еще не фундамент. Площадка лишь подготовлена к его сооружению.

О терминологии

Для начала давайте отделим мух от котлет.

То, что привычно называется подушкой, является таковой, согласно действующим нормативным документам, далеко не всегда.

Слой низкомарочного бетона, предохраняющий монолитный фундамент от утечки цементного молочка в грунт на стадии заливки и от агрессивных воздействий грунта и грунтовых вод в дальнейшем, называется бетонной подготовкой.

Кроме того: бетонная подготовка часто является одним из нижних слоев пирога бетонного пола по грунту. В этом случае она служит для равномерного распределения нагрузки на утеплитель: бетон предохраняет его от неравномерного давления снизу при переменной плотности или неравномерной усадке грунта.

Собственно подушка нужна для распределения давления на грунт по большей его площади и для предотвращения деформации сборного фундамента.

Широкая подошва фундамента распределяет давление по большей площади грунта.

Цели

Если с целями выполнения бетонной подготовки ситуация вполне понятна, то цели сооружения подушки стоит несколько уточнить. Собственно, они исчерпывающе описываются пунктом 2.195 пособия по проектирования фундаментов, являющимся приложением к СНиП 2.02.01-83. Согласно документу, сборные фундаменты из плит прямоугольной формы не стоит применять:

Рекомендация	Обоснование
На рыхлых песках	Неравномерная усадка грунта с низкой несущей способностью может привести к деформации основания здания
На пылевато-глинистых грунтах	Деформация может быть вызвана морозным пучением или текучестью почвы при увлажнении
На грунтах с переменной сжимаемостью	При одинаковой удельной нагрузке усадка основания будет неравномерной
В сейсмоопасных районах с сейсмичностью 7 и более баллов	При волнообразных колебаниях грунта распространение сейсмической волны в отсутствие жесткого основания приведет к разрушению стен

Причем здесь подушка? А вот причем: сборный фундамент на бетонной подушке достаточной прочности будет обладать всеми свойствами монолитного.

Особо стоит оговорить ситуацию, когда подушка нужна для распределения давления на грунтах с невысокой несущей способностью. В этом случае основание вовсе не обязательно должно быть монолитным: фундаментные плиты ФЛ предназначены именно для выполнения этой функции.

Важный момент: вертикальные швы сборного фундамента (в том числе между плитами ФЛ и блоками ФБС) выполняются строго с перевязкой. Размещение двух и более швов на одной вертикали — прямой путь к скорому появлению трещин в стенах.

Обратите внимание на расположение швов.

Строительство

Подготовка

Инструкция по сооружению бетонной подготовки под фундамент или чистовую стяжку более чем несложна.

Дно котлована или траншеи максимально выравнивается и утрамбовывается.
На грунтах умеренной плотности и пучинистых почвах выполняется песчаная подсыпка толщиной около 10 см. Песок проливается большим количеством воды для максимальной усадки. На плотных супесчаных и песчаных грунтах подсыпка не нужна; на скальном основании по очевидным причинам не нужна и сама подушка.

По подсыпке расстилается слой гидроизоляции (как правило, полосы плотного полиэтилена с 10-сантиметровым перехлестом).
По гидроизоляции выкладывается слой бетона (без армирования) толщиной 100 мм. Минимально допустимая, согласно СП 50-101-2004, марка бетона по прочности — М50. Обычно используется М100, цена куба которого даже несколько ниже за счет использования крупнофракционного заполнителя (с прочностью М50 производятся лишь растворы).

Марка М100 допускает использования крупнофракционного заполнителя, произведенного из осадочных пород. Отсюда — минимальная стоимость.

При самостоятельном приготовлении бетонной смеси можно воспользоваться таблицей пропорций:

Марка прочности	Цемент М400 : песок : щебень
М100	1 : 4,6 : 7
М150	1 : 3,5 : 5,7
М200	1 : 2,8 : 4,8
М300	1 : 1,9 : 3,7

Дальнейшие работы продолжаются примерно через неделю — после набора бетоном минимальной прочности.

Подушка

Как сооружаются железобетонные подушки под сборный ленточный фундамент?

Расчет

Он должен основываться на дополнительных данных — несущей способности грунта и массе погонного метра стены. Предположим, что метр стены весит 7 тонн, а несущая способность грунта равна 1 кгс/см2. Тогда площадь погонного метра подушки должна быть равна 7000/1=7000 см2; ширина 7000/100=70 см.

Обратите внимание: некруглые и дробные значения округляются до кратных 10 сантиметрам в большую сторону. Запас по несущей способности никогда не будет лишним.

Толщина подушки, как правило, составляет 300 — 400 мм.

Армирование

Оно выполняется арматурными стержнями толщиной от 12 мм. Ячейка сетки — 200 мм. Арматурный каркас делается двухслойным; при этом сетки должны отстоять от поверхности монолита примерно на 50 мм.

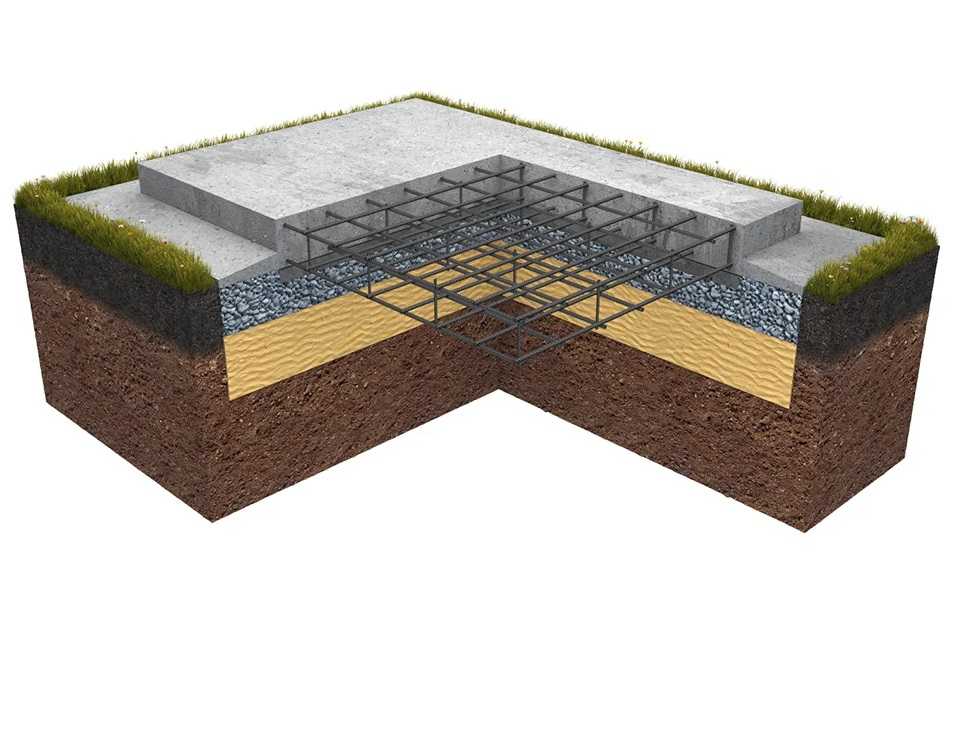

Схема армирования подушки и ленточного фундамента.

Для крепления стержней используется отожженная вязальная проволока. Армирование нигде не должно выходить на поверхность.

Подсыпка

На пучинистых грунтах и в этом случае настоятельно рекомендуется отсыпать дно траншеи песком или щебнем. Как обеспечить усадку песка — мы уже знаем; простейшую трамбовку для щебня можно соорудить своими руками из отрезка бревна с прибитой к нему ручкой.

Толщина подсыпки — 10 — 15 см.

Заливка

И в этом случае лучше предварительно выложить по подсыпке слой полиэтилена, который предотвратить отток цементного молочка. Затем подушка заливается двумя слоями с обязательным штыкованием каждого слоя.

При перерывах в работе новый участок заливается либо до схватывания залитого ранее, либо после набора им прочности не меньше 1,5 МПа (что примерно соответствует 3-4 дням с момента укладки при температуре 20С).

На фото — залитая подушка под сборный ленточный фундамент.

Заключение

Надеемся, что наши рекомендации помогут читателю в самостоятельном строительстве. Как обычно, видео в этой статье предложит его вниманию дополнительные тематические материалы.

Успехов!

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

бетонная подушка, размер и установка ФЛ

Бетонная подушка ФЛ – это вид опоры, который поддерживает локализованные одноточечные нагрузки. Такие как несущие колонны, группы колонн или каркасные конструкции. Эта нагрузка затем распределяется подушкой на несущий слой почвы или глины. Фундамент из плит ЖБИ (с подкладкой) также можно использовать для опоры грунтовых балок.

Размер ЖБИ подушек ФЛ

ЖБИ фундамент с подушками обычно отличается значительной высотой более 1 м, но может быть глубоким в тяжелых грунтовых условиях.

По ГОСТу 13580-85 установлен конкретный алгоритм маркировки. Сначала указывается 1-я группа ФЛ, в которую входят железобетонные изделия. Затем пишется ширина с длиной в дециметрах, несущие характеристики и в отдельных случаях отмечается уровень проницаемости. На выходе получаем, к примеру, ФЛ 24-12-3.

Размеры железобетонных подушек значительно различаются по длине, ширине и высоте.

Длина бывает:

780;
1180;
1380;
1580;
1780;
1980;
2180;
2380 мм.

Какая ширина доступна в магазинах:

600;
800;
1000;
1200;
1400;
1600;
1800;
2000;
2400;
2800;
3200 мм.

Высота в основном доступна со следующими параметрами:

300;
500;
800 мм.

Толщина ФЛ

Обычно подушки имеют одинаковую толщину, но иногда верхняя поверхность может быть наклонной или ступенчатой. Форма подушки в плане будет зависеть от характера приложенной нагрузки и допустимой несущей способности нижележащих слоев. А толщина должна быть достаточной для распределения нагрузки по форме в плане.

Как правило, подушки армируются на всех конструкциях. При этом армирование позволяет создавать более высокие нагрузки и строить мелкие опоры, которые требуют меньше земляных работ и используют меньше бетона.

Подушки и ленточные фундаменты

Сборный железобетонный фундамент с подушками используется для поддержки отдельных или нескольких колонн, распределяя нагрузку на землю под ними. Обычно они имеют квадратную или прямоугольную форму в плане, причем площадь в плане определяется допустимым опорным давлением почвы. Форма в плане будет зависеть от расположения колонн и нагрузки, передаваемой на почву.

Толщина плиты должна быть достаточной для распределения нагрузки. Верх прокладки может иметь наклон (т.е. прокладка в центре толще, чем на краю). Это экономичное решение, хотя при укладке откоса могут возникнуть проблемы со строительством.

В простых случаях площадка может быть изготовлена из массивного бетона. Как правило, некоторая арматура (либо сварная стальная ткань, либо арматурные стержни, в зависимости от задействованных нагрузок) потребуется в обоих направлениях. В целях проектирования опора рассматривается как перевернутая консоль, несущая давление почвы и поддерживаемая колонной.

Ленточный железобетонный фундамент используется для поддержки стен или близко расположенных рядов колонн.

Расчет фундаментных ЖБИ подушек ФЛ

В строительных работах важно делать правильные расчеты – от соответствия размеров зависит качество и долговечность постройки.

Исходными параметрами расчета являются:

свойства грунта;
наличие или отсутствие грунтовых вод;
проект здания – так легко определить расположение и количество изделий;
требования к прочности;
планируемые нагрузки в виде построенного коттеджа, мебели и оборудования;
доступное расстояние – влияет на длину и ширину;
климатические условия – без катаклизмов или с землетрясениями, после получения прогнозов можно определить толщину подушки.

Чтобы бетонное основание было прочным и надежным, нужно позаботиться о размерах. Площадь подушки непременно должна быть больше длины с шириной фундамента. От края рассчитать дополнительно 15 см.

Толщина подушки под фундамент

Минимальная толщина бетонной подушки под фундамент – 20-30 см. Это просто из соображений защиты от капиллярной влаги. Для равномерного распределения достаточно толщины 5-10 см.

Установка бетонной подушки ФЛ

Установка бетонных подушек – процесс трудоемкий и требующий определенного плана действий.

Как организовать укладку ФЛ:

Подготовить территорию: спилить деревья, убрать мусор и провести генеральную уборку.
Определить размеры в соответствии с проектом дома.
Замерить глубину и выкопать углубление.
Засыпать гравий по всей поверхности, утрамбовать основу.
Подготовить форму, которая представляет собой деревянный каркас, закрепленный специальными гвоздями или шурупами и построенный вокруг места заливки.
Добавить проволочную сетку или арматуру внутри формы для поддержки.
Смешать бетон, добавляя портландцемент, песок и крупный заполнитель (гравий) в соотношении 1: 2: 4. В сухую смесь залить воду, чтобы связать все компоненты вместе.
В бетономешалку добавить определенное количество воды, а затем бетонную смесь.
Залить бетон в форму. Иногда можно нанять грузовик, в противном случае загружать в тачки и переливать в форму до верхней точки. При этом привлекать помощников, которые разложат бетон с помощью лопат.
Выложите стяжку сверху из бетона. Начиная с точки подъема, применять инструмент для стяжки, чтобы выровнять влажный бетон. Работать сверху вниз, аккуратно выравнивая стяжку до полного выравнивания.
Сделать контрольные стыки и усиление с помощью арматуры.

Строители умеют правильно устанавливать бетонные подушки при наличии опыта более 5 лет. Стоит посоветоваться со знакомыми по поводу тонкостей дела.

Плюсы и минусы установки бетонной подушки ФЛ

Устройство подушки под фундаментную плиту имеет достоинства и недостатки.

Какие плюсы:

обеспечение комфорта жильцов;
прочность;
долговечность;
устойчивость к стихийным бедствиям.

Однако есть и обратная сторона медали.

На какие минусы рассчитывать:

высокая стоимость;
трещины при неумении правильно провести установку.

В любом случае владелец решает, какие строительные материалы приобрести.

Подготовка места под подушку ФЛ (песчаная подушка, котлован)

Нужно заранее определить место, в котором будет проходить установка. Избавиться от растений и строительного мусора. Выкопать участок достаточно глубоко, чтобы уместить основание (100 мм) и влагонепроницаемую мембрану, замерить толщину подушки. При необходимости завести тачку с песком для уплотнения.

Процесс монтажа подушки ФЛ, как замазать стыки, укладка

Монтаж фл подушек осуществляется в несколько этапов.

Пошаговая инструкция установки:

подготовительные работы;
замеры параметров;
копание углублений;
подготовка основания – засыпать гравием;
работа с бетонной смесью;
заливка формы;
укладка и уплотнение;
замазывание стыков песком;
армирование – обеспечение прочности.

Укладка фундаментных подушек ФЛ – нелегкий процесс, требующий усилий и внимательности. Укладывать надо аккуратно, обращая внимание на все детали. Замазывать стыки рекомендуется специальным раствором или песком.

Бетонные подушки под фундамент, как и блоки ФБС, цена отличаются размерами и качеством. Можно проводить установку самостоятельно с целью экономии финансовых средств. Или нанять квалифицированных специалистов, которые разбираются в строительных работах. Заливать бетон можно из предметов, которые есть в сарае или гараже. Для выполнения мелких проектов не требуется никаких специальных инструментов.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее

Гарантии

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Оплата

Мы принимаем оплату как на рассчетный счет, так и наличными.

Доставка

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Каталог продукции

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Сколько стоит бетонная плита?

Бетонная плита — отличный способ украсить дом или бизнес. Тем не менее, важно контролировать расходы при заливке бетонной плиты.

Бетонные плиты быстро сохнут. Нет необходимости ждать несколько дней, пока он высохнет, как при заливке бетонного фундамента.

Кроме того, они помогают отпугивать нежелательных вредителей. Более того, это доступный способ придать стильный вид дому или бизнесу.

Чтобы узнать больше о стоимости бетонных плит, продолжайте читать.

Что такое бетонная плита?

Полезно спросить: «Что такое бетонная плита?» в отличие от бетонного фундамента. При строительстве бетонных плит подрядчики по каменной кладке заливают бетон прямо на гравийную подушку.

Они образуют края плиты с помощью деревянных рамок. В качестве альтернативы подрядчики заливают бетонные полы внутри фундамента, изолируя бетонные стены или цементные блоки.

Прежде чем оценивать стоимость бетонной плиты, вам необходимо проверить местные строительные нормы и правила. Кодексы предоставят вам рекомендации, которым вы должны следовать при установке бетонной плиты.

Бетонные плиты универсальны. Например, из них получаются отличные площадки для лестниц.

Они также отлично смотрятся перед входом в переднюю или заднюю дверь. Бетонные плиты также являются отличным местом для развлечения семьи или друзей.

Подготовка к установке

Обычно перед укладкой бетонной плиты подрядчик насыпает 4-дюймовый слой гравия. Затем они зальют 4 дюйма бетона поверх гравия.

При строительстве лестниц муниципальные нормы обычно требуют, чтобы бетонная плита выступала за ступени примерно на 36 дюймов. Обычно он также должен выступать за ступеньки на 12 дюймов. Кроме того, подкладки должны выступать за края ступеней примерно на 6 дюймов.

При установке бетонных плит важно соблюдать муниципальные нормы вашего региона. Вы должны соответствовать требованиям кодекса, чтобы пройти проверку.

Стоимость бетонной плиты

Бетонная плита обычно стоит около 4 долларов США за квадратный фут материалов. В среднем бетонная плита стоит около 6 долларов за квадратный фут с рабочей силой. Включая рабочую силу, стоимость бетонной площадки может варьироваться от 4 до 8 долларов за квадратный фут.

Размер бетонной площадки в среднем составляет около 30 на 30 футов. Они также имеют глубину от 4 до 6 дюймов. Удобный калькулятор бетона может помочь вам оценить, сколько материала вам нужно для работы.

В целом бетонная плита стандартного размера может стоить в среднем 5400 долларов. Однако цена бетонной плиты может варьироваться от 3600 до 7200 долларов.

На окончательную стоимость бетонной плиты могут повлиять несколько факторов. Например, толщина прокладки влияет на стоимость проекта. Точно так же толщина краев подложки и отделка краев также могут увеличить стоимость проекта.

Особые обстоятельства проекта

Дополнительные подготовительные работы также могут увеличить стоимость установки бетонной плиты. Например, проект будет стоить дороже, если подрядчикам придется выполнять серьезную сортировку. В некоторых случаях подрядчикам необходимо будет выполнить выравнивание вплоть до подстилающего слоя.

Стоимость бетонной плиты также варьируется в зависимости от местных затрат на материалы. Если ваша бетонная плита нуждается в армирующих материалах, таких как арматура, это дополнительные затраты на материалы.

Некоторым владельцам домов или предприятий нужны дополнительные функции для их бетонных плит. Например, владелец недвижимости может захотеть установить бетонную плиту с лучистым теплом. Лучистое тепло является дополнительной функцией, которая также способствует увеличению затрат на проект.

Дополнительные затраты на бетонные плиты

Отходы также влияют на стоимость бетонной плиты. К сожалению, этого можно избежать. При оценке потребности в материалах следует добавить 10% для компенсации утечек.

Толщина бетонной плиты также влияет на стоимость проекта. Например, a:

• 2-дюймовая плита стоит в среднем 4,55 доллара США за квадратный фут
• 4-дюймовая плита стоит в среднем 5,35 доллара США за квадратный фут
• 5-дюймовая плита стоит в среднем 5,80 доллара США за квадратный фут
• 6-дюймовая плита стоит в среднем 6,20 доллара США за квадратный фут
• 8-дюймовая плита стоит в среднем семь долларов за квадратный фут

Эти оценки включают стоимость рабочей силы.

Дополнительные отделочные работы, а также внесение вклада в стоимость укладки бетонной плиты. Например, владелец недвижимости может потребовать, чтобы подрядчики отшлифовали плиту до гладкой поверхности.

Отделочные работы могут стоить от 4 до 18 долларов за квадратный фут. Стандартная отделка плиты может стоить от 4 до 8 долларов за квадратный фут.

Между тем, владельцу недвижимости может понадобиться бордюрная, цветная, трафаретная или текстурированная бетонная плита со штампом. Такие виды отделки могут стоить от 8 до 12 долларов за квадратный фут.

В качестве альтернативы владелец недвижимости может захотеть иметь несколько цветов или рисунков. Они могут даже захотеть выгравировать, забить или запятнать бетон.

Эти отделочные материалы могут стоить от 12 до 18 долларов за квадратный фут. Вам также нужно будет добавить к работе стоимость и необходимый герметик для бетона.

Наем профессионала

Важно правильно залить бетон. Если у вас нет опыта работы с бетоном, лучше нанять профессионала.

Обычно работа по изготовлению бетонной плиты стоит около 45 долларов в час. Подрядчик также может взимать около 60 долларов за доставку бетона.

Если это небольшая плита, подрядчик может залить ее за пределами площадки и доставить на вашу территорию. Этот метод может значительно снизить стоимость установки. Однако подрядчику необходимо будет залить любую плиту размером с подъездную дорожку или больше на месте.

Правильные инструменты для идеальных плит

Теперь вы знаете больше о стоимости бетонных плит. Сейчас вам нужны правильные инструменты для работы.

На протяжении почти 20 лет компания Onfloor Technologies производит и распространяет высококачественные инструменты для отделки и реставрации бетонных полов. Сегодня мы являемся ведущим производителем пассивных планетарных машин для реставрации полов с несколькими поверхностями. Мы гордимся тем, что производим наши инструменты для отделки бетона прямо здесь, в Соединенных Штатах.

Пожалуйста, не стесняйтесь просматривать наш онлайн-каталог. Если у вас есть вопросы, вы можете связаться с представителем Onfloor Technologies по телефону (877) 356-6703.
