Бетонная перемычка размеры: Железобетонные перемычки – размеры изделий, вес и максимальная нагрузка
Применение железобетонных перемычек в строительстве, определение качества изготовления
С того времени, как в строительстве начали активно использоваться железобетонные изделия стало возможным решение сложных задач. Такие конструкции выдерживают более высокие нагрузки, в сравнении с кирпичом. Востребованная разновидность железобетонных изделий – бетонные перемычки.
Что это такое
Бетонная перемычка – это строительный элемент, который производится из бетона и стали, предназначенный для обустройства проемов зданий и сооружений. За счет высокой прочности железобетона, изделие приобретает высокую жесткость, что обеспечивает нужное сопротивление к сжатию в процессе эксплуатации. За счет применения стали, перемычки имеют высокую прочность под воздействием усилий, воздействуют на растяжение.
Бетонная перемычка дверная или оконная, применяется для обустройства проемов, распределяет нагрузки над ними. Для определения несущей способности конструкции проводят индивидуальные расчеты, с учетом марки, зависящей от внутренней структуры и геометрии элемента.
Области применения
Так как основной функцией таких конструкций является принятие несущей нагрузки, в производстве применяется арматура только из высокомарочной стали (сечение 0.4-0.6 мм) и тяжелый бетон класса от В15 (плотность от 2200 кг/м3). Изделия соответствуют требованиям ГОСТ, выдерживают максимальные нагрузки на протяжении всего срока службы. Они хорошо противостоят напряжению на изгиб, сжатие и растяжение.
В плане физики, ж/б перемычка – это опора, которая лежит «в горизонте», принимает нагрузки от перекрытий, блоков, кирпичной кладки, которые располагаются выше. В отдельных случаях перемычками обозначают зоны ответственности, когда они применяются в процессе монтажа определенных видов ограждающих конструкций (например, в качестве стоек). Главное назначение перемычек – обеспечить жесткость, прочность проема. Применяются бетонные перемычки над гаражными воротами, для сооружения бань, сараев, теплиц и любых других построек.
Классы бетонных перемычек:
- Брусковые (ПБ). С их помощью производится обустройство дверных/оконных проемов в малоэтажном строительстве. Монолитные брусковые перегородки выдерживают значительные механические нагрузки.
- Фасадные (ПФ). Для них характерно максимальное опирание на основу кладки, за счет чего
- фасадные конструкции выдерживают большие механические нагрузки. В производстве применяется высококлассный бетон с оптимальными характеристиками в плане водонепроницаемости, морозостойкости.
- Балочные угловые (ПГ). Имеют Г-образную форму, обеспечивающую надежную сцепку между проемом и угловой плоскостью плит.
- Плитные (ПП). Отличаются плоской формой. С их помощью возводятся блочные, кирпичные здания, постройки из искусственного камня. Зачастую они имеют модульную конструкцию. В процессе укладки формируется цельный ж/б блок.
Застройщики советую покупать стройматериал непосредственно у производителя. Это обеспечивает гарантию их соответствия ГОСТу.

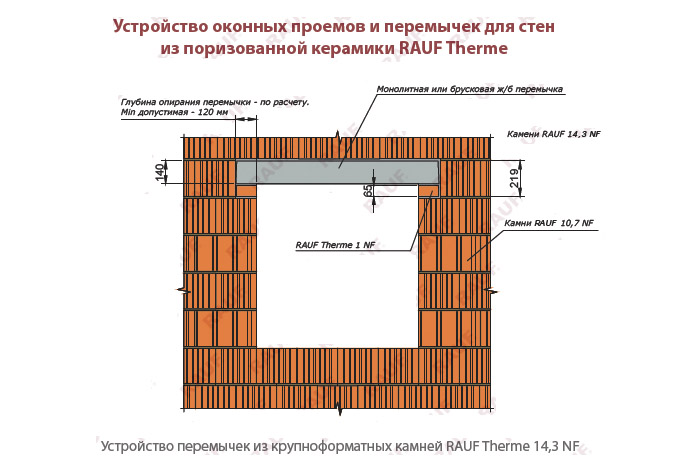

Установка бетонных перемычек
Укладка балочных конструкций производится с учетом таких этапов:
- При кладке над верхней стороной проема создаются специальные опорные площадки.
- На них укладывают слой ЦПС (толщина до 2 сантиметров).
- Исходя из размеров, изделие укладывается на заранее подготовленное место.
- На заключительном этапе удаляется выступивший раствор со стены.
Критерии надежности
При выборе ж/б конструкций, нужно учесть много моментов:
- Ширина проема. Ширина изделия должна равняться ширине кладки.
- Высота конструкции – от 5% вертикального размера проема.
- Нагрузка, которой должна противостоять перемычка (вес перекрытия, стены и собственный вес).
- Маркировка (указывается допустимая нагрузка, вес, размеры бетонной перемычки).
В маркировке, первые две буквы указывают на марку изделия. Исходя из длины и ширины конструкции, в случае с брусковыми моделями используется по несколько букв. Плитные изделия предназначены для перекрытия всей стены по ширине.
Усиленные ж/б перемычки предназначены для толстостенных зданий, они противостоят повышенным нагрузкам.
В ГОСТе указан большой сортамент конструкций с разными размерами, рабочими характеристиками, однако при возведении современных построек с нестандартной архитектурой, применяются ж/б перемычки с уникальной формой, габаритами. При необходимости, компания-изготовитель производит продукцию с учетом нужных размеров. Кроме перемычек мы предлагаем большой выбор бетонных изделий для различных областей строительства от строительства частных домов до возведения сложных объектов, например, ЖБИ для строительства мостов.
Также рады Вам предложить:
Что добавляют в бетон для увеличения его прочности Несущая способность плиты перекрытия Колодезные ЖБИ-кольца Арт-объекты из стеклофибробетона в дизайне
Популярные товары
Полусферы 2 Сайдинг для современной облицовки SOСайдинг для современной облицовки SO
Железобетонный блок лотка Л-2 (Серия 3.501.3-183.01)Блок лотка
Блок насадки Н-2бБлок насадки
Рабочая камера колодца КВГ 15Рабочая камера колодца
Камера рабочая КДК 10Камеры рабочие
Блок железобетонный МЖ-1-1Блок железобетонный
Оголовок вентиляционный ВО 2Оголовок вентиляционный
Фундаментная плита ФКО 105-7Плита фундаментная
Плита перекрытия ПБ 36-4-12,5Плита перекрытия
2ПБ 14-2 п по стандарту:
увеличить изображение
Перемычки брусковые 2ПБ 14-2 п являютяся специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов. Благодаря 2ПБ 14-2 п в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.
1.Варианты написания маркировки.
Данные железобетонные брусковые перемычки 2ПБ 14-2 п маркируют согласно Серии 1.038.1-1, согласно которой указывают порядковый номер группы, тип изделия и его размерные ряды.
1. 2ПБ 14-2;
2. 2ПБ 14-2 п.
2.Основная сфера применения.
Брусковые перемычки 2ПБ 14-2 п применяют в гражданском и административном строительстве при обустройстве оконных и дверных проемов размером от 1,2 до 2, 8 метров. Стены из кирпича для данной марки перемычек должны иметь толщину не более 65 см. Перемычка рассчитана на то, чтобы воспринимать вес от вышерасположенных стен, кровельной конструкции, а также на нагрузки от собственного веса.
Железобетонные изделия рассчитываются также на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях. На перемычки 2ПБ 14-2 п опирание перекрытий не предусмотрено, при этом расчетная нагрузка составляет 400 кгс/м (данная нагрузка не рассчитана на работу в конструкции несущих стен). Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах.
Железобетонные элементы 2ПБ 14-2 п могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.
3.Обозначение маркировки изделий.
Условная маркировка брусковой перемычки 2ПБ 14-2 п производится согласно Серии 1. 038.1-1 и включают обозначение, по которому можно определить тип изделия и его основные размерные группы, а также технические характеристики и основное предназначение.
Расшифровка 2ПБ 14-2 п включает в себя:
1. 2 – порядковый номер поперечного сечения бруска;
2. ПБ – перемычка брусковая;
3. 14 – размерная группа, расчетная длина, в дм.;
4. 2 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;
5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; геометрический объем одного изделия – 0,0235 , объем бетона- 0,022 .
Перемычки 2ПБ 14-2 п имеет следующие габаритные размеры – 1400х120х140 , где соответственно указаны длина или номинальная высота изделия, ширина и высота (сечение прямоугольное). Маркировку наносят на боковые грани специальной краской и дополнительно указывают дату изготовления партии и массу изделия (55).
4.Материалы для изготовления и основные характеристики.
Основными материалами для изготовления брусковых перемычек 2ПБ 14-2 п являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается. Плотность такого бетона составляет порядка 2200-2500 кг/м3. Бетонная брусковая перемычка относится к разряду несгораемых конструкций, которые имеют предел огнестойкости в 1 час.
Армируют железобетонные бруски 2ПБ 14-2 п горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой. Это позволяет достичь примерно 70% нормируемой прочности бетона для изготовления железобетонных перемычек. Для удобства монтажа бруски имеют закладные детали или строповочные отверстия. Все элементы проходят антикоррозионную обработку.
5.Хранение и транспортировка.
Транспортировка перемычек 2ПБ 14-2 п производится при помощи спецтранспорта в контейнерах в уложенном горизонтальном положении. Во избежание растрескивания брусков, их прокладывают деревянными досками. Хранят изделия в штабелях высотой до 2,5 метров. Прокладочный материал укладывается по концам перемычек.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Предварительно напряженная бетонная перемычка | Кейптаун
ЛИДЕРЫ В
ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ ПЕРЕМЫЧКА
И
БЕТОННЫЕ ИЗДЕЛИЯ
ИЗДЕЛИЯ
ИЗДЕЛИЯ
Часто задаваемые вопросы
В: Какие перемычки мы используем с конкретный тип кирпича или блока?
О: На практике обычно используются следующие рекомендации
Блок 190 обычно используется в сочетании с 2 рядом 90 x 90мм перемычки
Блок 90 обычно используется в сочетании с перемычкой 90 x 90 мм.
Блок 140 обычно используется в сочетании с перемычкой 140 x 90 мм
Максимальный кирпич обычно используется в сочетании с перемычкой 110 x 75 мм
Для пустотелой кирпичной стены используется комбинация 110 x 75 мм и 150 x 75 мм бок о бок.
Для одинарной кирпичной стены обычно используется перемычка 110 х 75 мм.
В: Какое перекрытие требуется при использовании перемычки?
Пролеты перемычек до 3 метров обычно имеют минимум 150 мм, опирающихся на кирпичную кладку с каждого конца.
Пролеты перемычек от 3 до 6 метров, как правило, имеют минимум 300 мм над кирпичной кладкой с обоих концов.
Перемычка всегда должна быть залита раствором.
Brick-Force следует использовать со всеми перемычками независимо от пролета.
Все швы в кладке должны быть заполнены раствором.
В: Сколько рядов кирпичной кладки требуется над перемычкой?
Над перемычкой должно быть уложено не менее пяти рядов кирпичной кладки. Именно сочетание кирпичной кладки и перемычек обеспечивает прочность конструкции.
В: Как долго следует подпирать перемычку после установки?
Перемычка должна быть подперта как минимум в течение семи дней после установки.
Пролеты 4,2 м и длиннее должны быть закреплены минимум на 10 дней.
В: На каком расстоянии следует вставлять опоры?
Перемычку следует подпирать с интервалом от 1 до 1,5 м.
В: Что еще следует учитывать при установке перемычки?
Перемычка всегда должна быть залита раствором.
Brick-Force следует использовать со всеми перемычками независимо от пролета.
Все швы в кладке должны быть заполнены раствором.
В: Могу ли я использовать перемычку на боку или вверх ногами?
Перемычка имеет очень ограниченную конструктивную прочность при использовании на боку или в перевернутом положении. Перемычки НИКОГДА не должны использоваться на боку или вверх дном.
_____________________________________________________________________________________________
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Информация, представленная на этих страницах, была предоставлена, насколько нам известно.
Однако рекомендуется не использовать эту информацию для принятия важных структурных решений без консультации с квалифицированным инженером-строителем.
Lintels for Africa или любой из ее сотрудников не может нести ответственность за какие-либо инциденты, которые могут возникнуть в результате следования этим инструкциям.
О
КОНТАКТ
Из Кейптауна следуйте по N1, а затем по N7 в направлении Мальмсбери.
Проезжайте нефтеперерабатывающий завод слева от вас.
Проезжайте съезд No 22 Table View (здесь не сворачивайте) и продолжайте движение примерно 2 км.
Поверните налево с N7 на дорогу под названием «Klein Vissershok».
Пересеките старый мост и вскоре увидите нас справа от себя.
Ищите знаки с надписью «Перемычки для Африки»
Контакты
Как добраться
152 Klein Visserhok Road, TableView
[email protected] 900 11
Тел. (основной): 021-557 0942
Доп. Тел (voip): 087 702 1961
GPS: 33°47’20.2″S 18°32’32.6″E
Вам нужен Poly стирол Карнизы.
Если да, то, возможно, обратите внимание на нашу дочернюю компанию Shape Smart Cornices.
Находится в том же помещении.
www.shapesmart.co.za
КОНТАКТЫ
1800 x 65 x 100 Бетонная перемычка
Ваша корзина пуста Нажмите, чтобы увеличить
Описание
Спецификация
Доставка
Финансы
Предварительно напряженная бетонная перемычка 65×100 мм длиной 1800 мм. Этот размер поперечного сечения такой же, как у стандартного кирпича.
Разработано в соответствии с Еврокодом 2 BS EN 1992:2004.
