Создание бетонной балки | Tekla User Assistance

Перейти к основному содержанию

1. Главная
2. Tekla Structures
3. Create models
4. Modeling in Tekla Structures
5. Create concrete parts
6. Создание бетонной балки

Tekla Structures

2018

Tekla Structures

1. На вкладке Бетон выберите.
2. Укажите две точки.

   Tekla Structures создает балку между двумя указанными точками, используя текущие свойства балки.

   Текущие свойства — это свойства, отображаемые на панели свойств. При внесении изменений в эти свойства измененные свойства становятся текущими свойствами, и Tekla Structures использует их при следующем создании объекта этого типа.

   Совет:

   Также можно запустить команду с панели свойств.

   1. Убедитесь, что в модели ничего не выбрано.
   2. На панели свойств нажмите кнопку Список типов объектов и выберите из списка тип Бетонная балка.

      Tekla Structures запускает команду и отображает свойства на панели свойств.

1. Если панель свойств не открыта, дважды щелкните балку, чтобы открыть свойства объекта Бетонная балка.
2. Измените свойства требуемым образом.
3. Нажмите кнопку Изменить , чтобы применить изменения.

   Измененные свойства становятся новыми текущими свойствами. Tekla Structures будет использовать текущие свойства при следующем создании объекта этого типа.

Если вы настроили компоновку панели свойств, список свойств может быть другим.

What is missing?

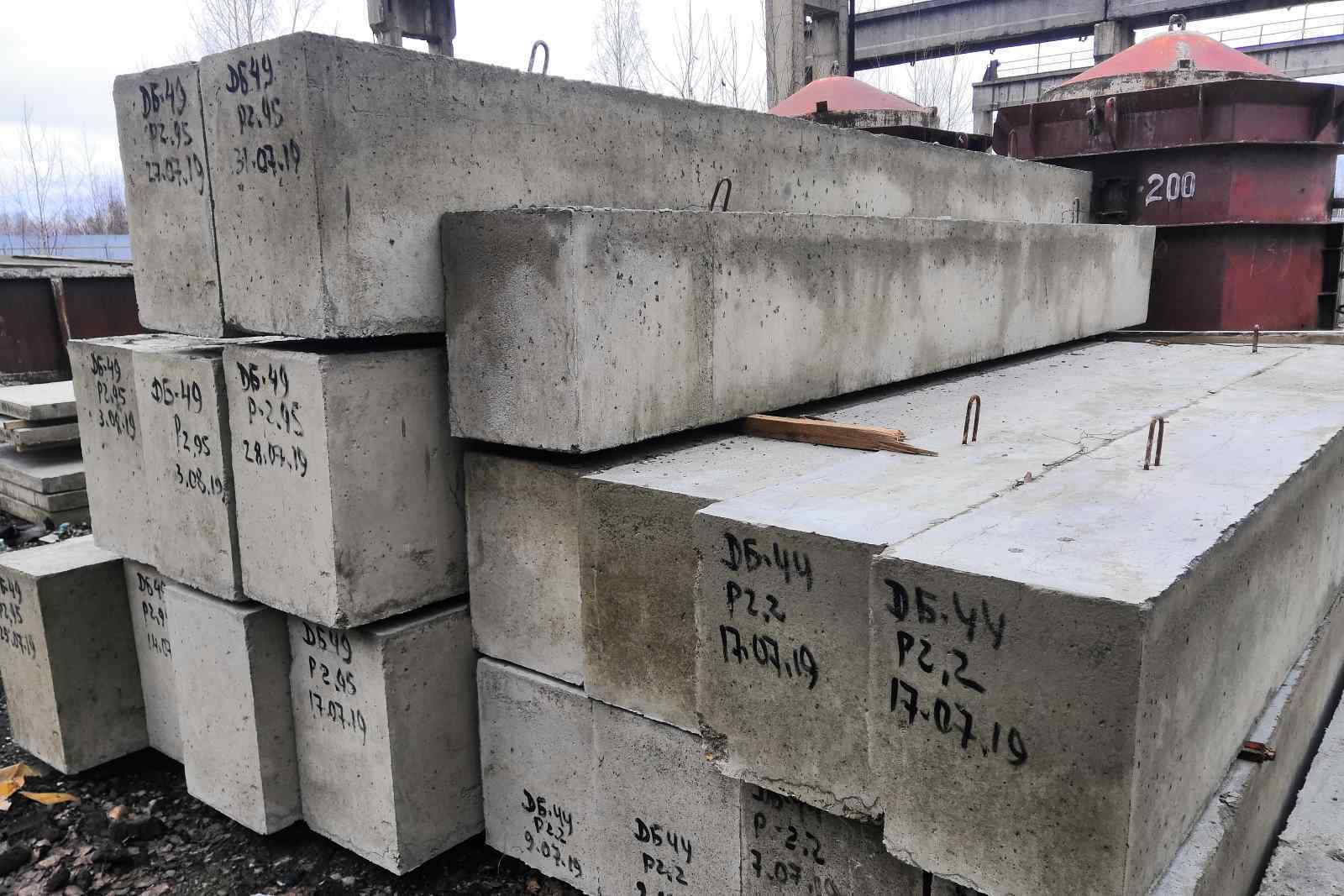

Б 3 по стандарту: Серия 3.006.1-2/87

увеличить изображение

Стандарт изготовления изделия: Серия 3.006.1-2/87

Балки для узлов трасс каналов Б 3 нашли широкое применение в строительной сфере. Обустройство каналов и траншей производится в обязательном порядке и регламентируется определенными Сериями. Одним из элементов, который используется при возведении трасс или каналов являетя балка. Это высокопрочные железобетонные изделия, применяемые для возведения сооружений теплотрасс.

1.Основная сфера применения.

Балки Б 3 прямоугольного сечения применяются при конструировании тепловых трасс, для обустройства коммуникационных сооружений различного назначения, а также для прокладки в каналах инженерных сетей. Как правило, используются в строительстве подземных типов каналов, тоннелей и прочих конструкциях. Применяют Б 3 и при обустройстве канализационных люках, в каналах для прокладки кабельных сетей и прочих технических сооружениях. Данный тип балок не применяется в жилых и производственных зданиях.

2.Маркировка изделий.

Балки узлов трасс и каналов Б 3 изготавливаются по размерам и условиям в соответствии с действующим Стандартом – Серия 3.006.1-2.87 в.6 и дополнительной технической документации. Все параметры прочности и надежности, а также условия хранения и транспортировки зафиксированы в Серии 3.006.1-2.87 в.6. В основную маркировку железобетонных балочных конструкций входят цифробуквенные обозначения, так Б 3 расшифровывается, как Б – тип изделия, а цифровое обозначение – размерный ряд.

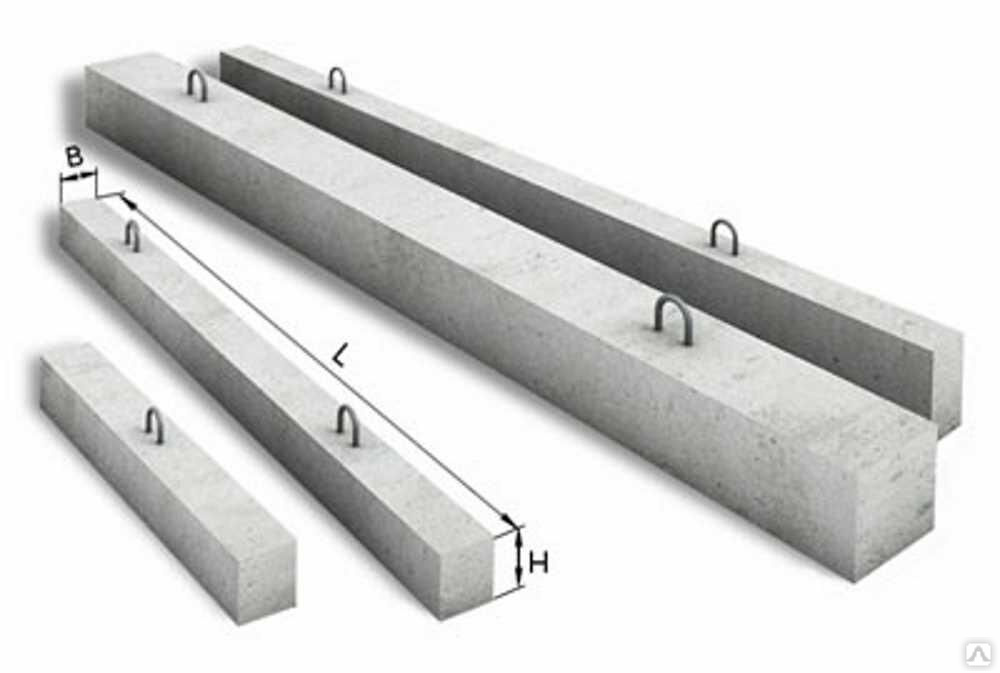

Балки Б 3 имеет следующие размеры 1840х 300х 250., где:

1.1840 – длина изделия;

2. 300 – ширина изделия;

3. 250 – высота балки;

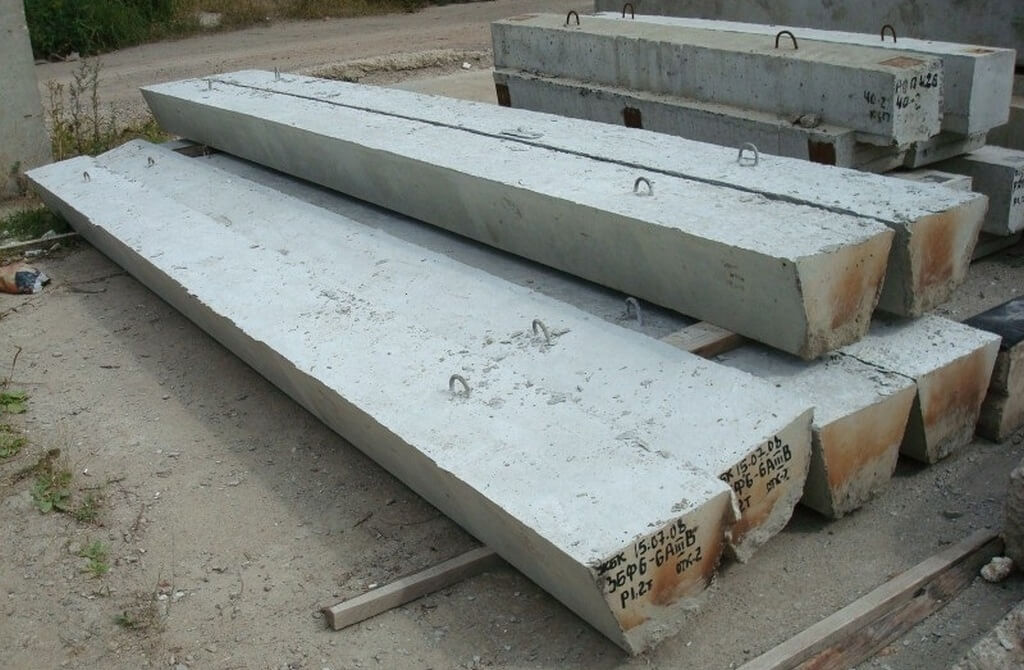

В обозначение входит такой параметр, как геометрический объем, в данном случае параметр составляет 0,138. Также используется параметр – объем бетона – 0,14 (на изготовление 1 балки). Вес балки Б 3 составляет 350. Маркировка производится на торцевой части с указанием массы готового ЖБИ-изделия. Надпись должны быть четко видна и нанесена при помощи несмываемой краски черного цвета.

3.Изготовление и основные характеристики бордюрных камней.

Изготавливают балки методом вибропрессования. Для этого используют бетон определенной марки:

1. Марка бетона на сжатие должна быть не ниже М300 и М400, что регламентируется Серия 3.006.1-2.87 в.6;

2. Класс бетона на сжатие – не ниже В25 и В30;

3. Водонепроницаемость бетона должна соответствовать марке W6;

4. Морозостойкость бетона – не менее F200.

Соответствие готового изделия данным условиям гарантирует конечную прочность изделия, а также отсутствие трещин и иных изъянов. Соблюдение данных требований обязательно, так как балки Б 3 эксплуатируются в условиях повышенных деформационных и иных нагрузок. Так, например, вертикальная нагрузка на балку достигает величины в 8 т/м3.

Для обеспечения заданной прочности балочных конструкций, проводится их армирование. В качестве армирующих элементов используют арматуру, изготовленную из предварительно напряженной стали, класса АI и AIII ГОСТ 5781-82. Длина прутков составляет 280 мм., диаметр – 6 мм. Кроме этого, закладывают петли тип УП2-1 (согласно Серии 1.4000-9 в.1) для удобства подъема железобетонной группы на высоту. Арматура покрывается слоем бетона не менее чем на 15-20 мм.

Бетон, армирующие составные части и прочие закладные детали должны быть обработаны антикоррозионными составами. Кроме этого, в состав бетонной смеси добавляют особые химические добавки, которые помогают получить бетон с высокими эксплуатационными характеристиками, повысить морозостойкость и водостойкость ж/б изделия, а также повысить свойства сопротивляемости к различным атмосферным и агрессивным воздействиям.

4.Хранение и транспортировка балок Б 3.

Перевозка ЖБИ-изделий осуществляется с использованием спецтранспорта. Балки закрепляют, чтобы полностью предотвратить смещение или падение. Погрузочно-разгрузочные работы производят при помощи крана с соблюдением правил безопасности. При разгрузке не допускается сброс балок или навал.

Хранение балок Б 3 производится в штабелях, высота которых составляет не более 2,5 м. Каждый слой прокладывается деревянными прокладками толщиной 30

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Как спроектировать прямоугольную бетонную балку в соответствии с ACI 318-14

Калькулятор бетонных балок ClearCalcs позволяет пользователям проектировать бетонные балки, указывая желаемые варианты нагрузки и размеры балки. В этой статье будет объяснен каждый раздел калькулятора, а затем несколько рабочих примеров.

Калькулятор прямоугольных бетонных балок состоит из 4 основных разделов

1. Ключевые свойства
2. Критерии проектирования
3. Продольная арматура в середине пролета
4. Усиление на сдвиг в опорах
5. Нагрузки

1.

A. Размеры балки

На приведенном ниже рисунке показаны три параметра, которые необходимо указать в этом разделе.

• Высота поперечного сечения (h) должна быть указана в дюймах.
• Ширина поперечного сечения (b) должна быть указана в дюймах.
• Общая длина балки (L) должна быть указана в футах.

B. Прочность бетона

Прочность используемого бетона должна быть указана в фунтах на квадратный дюйм (psi). Прочность бетона не может быть меньше 2500psi.

C. Весовая классификация бетона

В раскрывающемся меню, показанном ниже, необходимо выбрать весовую классификацию бетона.

Обратите внимание, что можно выбрать «Пользовательский» и ввести плотность бетона и коэффициент легкого бетона, чтобы создать свою собственную весовую классификацию бетона.

D. Прочность арматуры

Прочность ограничена 80 тысячами фунтов на квадратный дюйм для обычных колонн и 60 тысячами фунтов на квадратный дюйм в специальных сейсмических системах. Это требование предъявляется для обеспечения текучести стали до разрушения бетона в колонне.

E. Бетонное покрытие

Расстояние от бетонной поверхности до края стяжек. Минимальное покрытие: 1-1/2 дюйма для незащищенных элементов, 2 дюйма для открытых элементов со стержнями >= #6 и 3 дюйма для любого бетона, залитого на землю.

F. Положение опор слева

Для этого раздела вышеуказанная таблица должна быть заполнена следующим образом:

• В первом столбце необходимо выбрать тип опоры из выпадающего меню
• Во втором столбце положение опоры должно быть указано в футах от левого края балки.

2. Критерии проектирования

A. Абсолютный предел отклонения

Жесткий максимальный допустимый прогиб балки, независимо от длины пролета. Обычно это диктуется вашими местными строительными нормами. Для IBC ограничения указаны в таблице 1604.3.

B. Действующий/кратковременный предел отклонения

Рассчитывается независимо для каждого пролета. Для кантилеверов L принимается равной удвоенной длине кантилевера. Обычно это ограничение определяется местными строительными нормами. Для IBC 2018 в таблице 1604.3 указаны ограничения.

C. Предел долгосрочного отклонения

Долгосрочный предел прогиба, включая эффекты ползучести и т. д.

D. Упрощенный предел отклонения DL+LL

Рассчитывается независимо для каждого пролета. Для кантилеверов L принимается равной удвоенной длине кантилевера. Обычно это ограничение определяется местными строительными нормами. Для IBC ограничения указаны в таблице 1604.3.

3. Продольная арматура в середине пролета

Натяжные стержни против сжимающих стержней

Натяжные стержни — это арматурные стержни, которые находятся в состоянии растяжения, когда бетонная балка подвергается вертикальным нагрузкам. Они расположены в нижней части поперечного сечения (обозначены зеленым на рисунке ниже). Стержни сжатия представляют собой арматурные стержни, которые сжимаются, когда бетонная балка подвергается вертикальным нагрузкам. Они расположены в верхней части поперечного сечения (обозначены синим цветом на рисунке ниже).

A. Натяжные (нижние) стержни

Этот раздел позволяет пользователю добавлять ряды натяжных стержней, используя следующую таблицу. Каждая строка в таблице соответствует новой строке натяжных стержней.

• Во втором столбце необходимо указать количество баров в строке.
• В третьем столбце размер стержней необходимо выбрать из раскрывающегося меню, которое имеет британские размеры от #2 до #18. Для получения дополнительной информации об имперских размерах арматуры посетите: https://www.engineeringtoolbox.com/reinforcing-bar-us-imperial-d_1482.html
• В пятом столбце необходимо указать глубину, соответствующую каждой строке. Глубина – это расстояние от ряда до верхней поверхности бетонной балки.

B. Количество компрессионных (верхних) стержней

Необходимо указать количество стержней сжатия. По умолчанию установлено значение два, чтобы обеспечить крепления для стремян.

C. Компрессионная арматура Размер

Размер баров сжатия должен быть выбран из раскрывающегося меню, которое имеет британские размеры от № 2 до № 18. Для получения дополнительной информации об имперских размерах арматуры посетите: https://www.engineeringtoolbox.com/reinforcing-bar-us-imperial-d_1482.html

Усиление на сдвиг в опорах

A. Включить стремена?

Хомут представляет собой замкнутую петлю из арматурного стержня, которая удерживает основные арматурные стержни на месте. В этом разделе пользователь может указать, включать ли стремена в свою конструкцию. Хомуты необходимы, если используется более половины прочности бетона на сдвиг.

B. Размер хомута

Размер хомутов должен быть выбран из раскрывающегося меню с британскими размерами от #2 до #18. Для получения дополнительной информации об имперских размерах арматуры посетите: https://www.engineeringtoolbox.com/reinforcing-bar-us-imperial-d_1482.html

C.

Необходимо указать количество арматурных стержней на петлю. Введите 0, если стремена отсутствуют. По умолчанию установлено два.

D. Расстояние между хомутами на опорах

Расстояние между хомутами на опорах. Обратите внимание, что, поскольку сдвиг обычно будет намного ниже в середине пролета при UDL, это расстояние может измениться. Этот лист предназначен только для предоставления базовой информации о конструкции, но диаграмму поперечной силы можно использовать для проверки дополнительных зазоров.

Нагрузки

А. Распределенные нагрузки

Таблица в этом разделе предлагает пользователю ввести распределенные нагрузки. Дополнительные инструкции по заполнению этой таблицы см. в нашей справочной статье о том, как вводить распределенные нагрузки.

B. Точечные и моментные нагрузки

В этом разделе таблицу необходимо заполнить следующим образом:

• В столбце 1 пользователь может назвать нагрузку по своему усмотрению.
• Во втором столбце место нагрузки должно быть указано в футах, если измерять от левого конца балки.
• При нажатии на третий столбец появится следующая таблица.

Тип нагрузки должен быть выбран из выпадающего меню. Если это вертикальная нагрузка, ее величина должна быть указана в фунтах (фунтах). Если это моментная нагрузка, величина должна быть указана в фунтах-футах (lb.ft).

C. Включить собственный вес?

Пользователь может выбрать, включать ли собственный вес балки в свои расчеты. Калькулятор настроен на включение собственного веса по умолчанию, если пользователь не указал иное.

D. Использовать уменьшенную загрузку сопутствующего контента?

Пользователь может выбрать, использовать ли в своих расчетах уменьшенную постоянную нагрузку спутника или нет. Для временных нагрузок до 100 фунтов на квадратный фут, которые не находятся в гараже или месте общественного собрания, допускается снижение временной нагрузки на 50%, когда она используется в качестве сопутствующей нагрузки.

E. Устойчивый фактор продолжительности

Фактор, учитывающий эффект ползучести бетона. В большинстве конструкций расчетный срок службы должен оставаться на уровне 5+ лет. Фактор постоянной продолжительности должен быть выбран из раскрывающегося меню, приведенного ниже.

Примеры

Задача 1

Проектирование бетонной балки со следующими характеристиками

• Размеры: 30 футов в длину, 24×12 в поперечном сечении
• Штифтовые опоры на каждом конце
• Бетонное покрытие 1,5 дюйма
• Нормальный бетон с прочностью 3000 psi
• Прочность арматуры 50 тысяч фунтов на квадратный дюйм
• 2 натяжных стержня №8 на глубину 20 мм
• 2 компрессионных стержня размера №8
• Хомуты размера № 3 с 4 ножками в связке и расстоянием между опорами 4 дюйма
• Сквозная распределенная нагрузка: статическая нагрузка 10 фунтов на квадратный фут и временная нагрузка 40 фунтов на квадратный фут с шириной притока 5 в
• Включая собственный вес
• Предположим, что коэффициент длительности длительной нагрузки составляет 5+ лет

Метод

Сводка и графики

Доступ к полному файлу PDF с результатами этого расчета здесь: Задача 1

Основы проектирования бетонных балок | Tekla User Assistance

Tekla Structural Designer

2023

Tekla Structural Designer

Перед проектированием ходовой балки вы следует просмотреть параметры проектирования, выбрав Design > Settings > Concrete > Луч .

Эти настройки используются для управления:

• Настройками армирования, например.
  • Минимальный и максимальный размеры стержня
  • Минимальное и максимальное значения интервала
  • Максимальная длина короткого пролета
• Настройки детализации
• Стержневые узоры
• Настройки связи
• Общие параметры (в зависимости от разрабатываемого кода региона)

Подробнее см.: Параметры конструкции балки

При этом можно применять как обычные, так и облегченные (LW) бетон в свойствах балки, конструкция балки с использованием легкого бетона возможна только доступны для еврокодов.

При использовании других региональных кодов балки могут быть рассчитаны только с использованием нормального веса конкретный.

Классы и сорта плотности LW

Доступно 6 классов плотности (1,0, 1,2 …. . 2,0) и 15 классов по умолчанию предоставил; 5 в каждом из классов плотности: 1,6, 1,8 и 2,0.

• Например, название сорта «LWAC30/37-DC1.8» означает; LWAC = Бетон с легким заполнителем; 30/37 = класс прочности; DC1.8 = плотность сорт.
• Можно добавить пользовательские марки LW, для которых обратите внимание, что новое свойство, специфичное для LW η ₁ необходимо указать.

Примечание. Оценки LW можно просматривать, редактировать и применяется через Просмотр просмотра > Показать/изменить атрибут класса материала состояния.

Tekla Structural Designer реализует как упрощенный, так и более строгий метод контроля прогиба.

Фактический метод, применяемый к конкретной балке, будет зависеть от того, требуется ли поддержка чувствительной отделки.

При строгом методе учитывают непосредственные кратковременные прогибы, а также долговременные прогибы, возникающие в результате ползучести и усадки изгибаемых элементов.

Структура, поддерживающая чувствительную отделку

Любая балка, которая поддерживает или прикреплена к перегородкам или другим конструкциям, которые могут быть повреждены из-за больших прогибов, должна быть идентифицирована как таковая путем выбора «Конструкция, поддерживающая чувствительную отделку» в разделе «Управление проектированием» в свойствах балки.

Метод отклонения, применяемый к балке, зависит от этой настройки следующим образом:

• балки, не требующие поддержки чувствительной отделки, используют упрощенный метод.
• балок, необходимых для поддержки чувствительной отделки, используют строгий метод.

Упрощенный метод

Для тех балок, которые не были выбраны для поддержки чувствительной отделки, прогиб контролируется упрощенным методом ограничения отношения пролета к высоте.

Эта проверка может быть выполнена путем обеспечения общей глубины балки, превышающей h _min , (где h _min зависит от свободного пролета и состояния конца балки).

Если эта проверка неудовлетворительна, балка подвергается повторной проверке строгим методом.

Строгий метод

Для балок, которые не соответствуют требованиям к минимальной толщине, определенным упрощенным методом, или которые поддерживают чувствительную отделку, прогибы должны рассчитываться строгим методом.

Перечисленные ниже параметры напрямую влияют на строгий метод расчета и, следовательно, требуют рассмотрения:

1. Поддерживает ли балка чувствительную отделку?
   • Если свойство «Конструкция, поддерживающая чувствительную отделку балки» (находится под заголовком «Управление проектированием») не выбрано, может быть достаточно упрощенного метода, и в этом случае строгие расчеты не требуются.
2. Можно ли учитывать полки балки?
   • Выбор параметра «Учитывать фланцы» (расположенный под заголовком «Управление проектированием») может помочь уменьшить расчетные отклонения.
3. Содержит ли балка прессованную сталь?
   • В текущей версии программы предполагалось, что балка всегда содержит сжатую сталь для точного расчета метода прогиба.
4. 4. Соответствуют ли пределы прогиба?
   • Эти ограничения можно изменить в свойствах балки. По умолчанию используются следующие соотношения: пролет/360 для временной нагрузки и пролет/480 для общей нагрузки, влияющей на чувствительную отделку.
   • Ограничения диапазона по умолчанию дают консервативные результаты.
   • Вам также предоставляется возможность указать пределы абсолютного отклонения в качестве альтернативы или в дополнение к указанным выше пределам пролета\перекрытия.
5. Правильно ли указан долгосрочный период отклонения?
   • Значение по умолчанию — 5 лет, но его можно изменить, выбрав «Параметры конструкции» > «Балка» > «Общие параметры».
6. Правильно ли указано время введения хрупких покрытий?
   • Значение по умолчанию — 1 месяц, но его можно изменить, выбрав «Параметры конструкции» > «Балка» > «Общие параметры».
7. Правильно ли указаны проценты статической нагрузки, прикладываемой до получения хрупкой отделки, и длительной временной нагрузки?
   • Проверка на прогиб учитывает эти проценты (по умолчанию 50 % постоянной нагрузки, приложенной до хрупкой отделки, и 33 % длительной временной нагрузки). Вы можете настроить каждый из них, выбрав имя загружения в левой части диалогового окна «Загружения», а затем отрегулировав значение.

Tekla Structural Designer управляет прогибами либо путем ограничения отношения пролета к глубине, либо путем применения упрощенный метод. Выбор метода задается через «Параметры проекта»> «Бетон». > Балка > Общие параметры.

Упрощенный метод

В упрощенном прогибе процедура расчета фактический кратковременный прогиб рассчитывается с использованием среднего значение модуля упругости бетона в соответствующем возрасте (Ecj) и эффективное второй момент площади члена (I _и ).

При применении упрощенного метода требуемые параметры усадки указаны в параметрах конструкции > Бетон > Балка > Страница общих параметров.

Метод ограничения отношения пролета к глубине

Прогиб железобетона балки напрямую не рассчитывается, а исправность балки измеряется сравнение рассчитанного предельного отношения эффективного пролета к эффективной глубине (л _еф /г)

Структура, поддерживающая чувствительную отделку

Любая балка, которая поддерживает или крепится к перегородкам или другим конструкциям, которые могут быть повреждены большими прогибами, следует быть идентифицированы как таковые, выбрав Рассчитать отклонение после установки заканчивается под заголовком Design Limits в свойствах балки.

При выборе этого параметра дополнительный диапазон или абсолютный предел могут быть указаны и проверены в свойства пучка.

• балки не требуются для поддержки чувствительная отделка использует упрощенный метод.

• балки, необходимые для поддержки чувствительных отделки принимают строгий метод.

Параметры, влияющие на отклонение

Параметры, перечисленные ниже непосредственно влияют на расчет прогиба и, следовательно, требуют учета:

1. 1. Увеличьте армирование, если проверка отклонения не пройдена
   • Если это свойство балки (расположенное под заголовком Design Control) очищается и проверка не проходит, то неудача просто фиксируется в результатах
   • Если отмечено, то область натяжной арматуры автоматически увеличивается до тех пор, пока проверка проходит, или становится невозможным добавить дополнительное армирование.
2. Учитывать фланцы
   • Проверка этого свойства балки (находится под заголовком «Контроль проектирования») может помочь в удовлетворении проверка отклонения.

Tekla Structural Designer контролирует прогиб, сравнивая рассчитанный предельный пролет/эффективную глубину отношение L/d к максимально допустимому значению (L/d) _max

Параметры, перечисленные ниже непосредственно влияют на расчет прогиба и, следовательно, требуют учета:

1. Увеличьте армирование, если проверка на прогиб не удалась
   • Если это свойство луча (расположенное под заголовком Design Control) очищается и проверка не проходит, то сбой просто фиксируется в результатах

   Если флажок установлен, то площадь натянутой арматуры автоматически увеличивается до тех пор, пока проверка проходит, или становится невозможным добавить дополнительное армирование.

2. Структура, поддерживающая чувствительную отделку (Еврокод только)
   • Это свойство балки (находится под заголовком Design Control и по умолчанию) используется для управления значением параметра f2, используемого в проверка отклонения. Если флажок не установлен, f2 будет считаться равным 1.0.
3. Учитывать фланцы
   • Проверка этого свойства балки (находится под заголовком «Контроль проектирования») может помочь в удовлетворении проверка отклонения.

Этот параметр (расположенный под заголовком Design Control) позволяет рассмотреть или игнорировать боковую нестабильность для узких пролетов в соответствии с пунктом 5.9 (1) EC2 (по умолчанию отключено). Когда опция отмечена на тонком пролете, проверка исключается из расчета.

Свойства фланцевой балки можно указать в разделе заголовок Design Control в свойствах балки, выбрав «Учитывать фланцы».

Обычно балки с полками могут иметь либо Т-образную форму с пластинами на обеих сторонах балки, либо Г-образную форму с пластинами только на одной стороне балки.

Характерным поведением фланцевых балок, которые можно использовать при проектировании, является тот факт, что сопротивление изгибу по главной оси увеличивается за счет наличия прилегающих бетонных плит, которые служат для увеличения площади зоны сжатия, активируемой при больших нагрузках. изгиб оси.

Это эффективно поднимает положение нейтральной оси, тем самым увеличивая плечо рычага продольной растянутой арматуры и уменьшая количество требуемой арматуры.

Связанное понятие

Фланцевые бетонные балки

Находится в параметрах проекта заголовок в свойствах балки, следующие параметры, относящиеся к усадке и ползучести можно указать для отдельных элементов.

Примечание. Описанные параметры конструкции ниже применимы только в том случае, если в качестве основного кода выбран Еврокод.

Коэффициент постоянной нагрузки

Коэффициент постоянной нагрузки используется в уравнение для определения эксплуатационного напряжения в арматуре, которое находится в поворот, используемый в таблице 7.3N для определения максимально допустимого расстояния от центра до центра стержня интервал. Он также используется для расчета эффективного коэффициента ползучести, который появляется в расчет коэффициента гибкости колонны.

Определяется как отношение квазипостоянная нагрузка для расчетной предельной нагрузки.

т. е. SLS/ULS = (1,0Gk + Ψ ₂ Qk) / (коэффициент Gk + факторизованный коэффициент Qk*IL)

Если Qk принимается равным 0, то:

SLS/ULS = (1 / 1,25) = 0,8

Следовательно, установка постоянной нагрузки Отношение к 0,8 должно обеспечивать консервативную верхнюю границу для всех случаев.

При более точном определении этого соотношения следует учитывать указанную величину снижения IL, например (предполагая, что Gk = Qk и Ψ ₂ = 0,3):

Для снижения IL на 50 %,

SLS/ULS = (1 + 0,3) / (1,25 + 1,5*0,5) = 0,65

Без снижения IL,

SLS/ULS = (1 + 0,3) / (1,25 + 1,5) = 0,47

Примечание. Программа по умолчанию использует постоянный коэффициент нагрузки 0,65 для всех членов — рекомендуется учитывать, если это уместно и отрегулируйте по мере необходимости.

В свойствах балки номинал бетона защитный слой – расстояние между поверхностью арматуры, ближайшей к ближайшая бетонная поверхность (включая звенья и армирование поверхности, где это необходимо) и ближайшая бетонная поверхность.

Под заголовком арматуры в балке свойства, для верхнего армирования доступны три стандартных шаблона, SP _T1 , SP _T2 и SP _T3 и два стандартных шаблона доступны для усиления днища, SP _B1 и SP _B2 как проиллюстрировано на рисунках ниже.

Стандартные модели верхней арматуры

Бары, используемые в стандартных топ-паттернах:

(1) Прямой стержень, занимающий примерно 25 % или 33 % каждого пролета (конечные точки этого стержня определяются настройками области проектирования)

(2) Прямой стержень, занимающий примерно 10 % каждого пролета (конечные точки этого стержня определяются настройками расчетной области) — если требуется по проекту

(3) Двойной коленчатый стержень с нахлестом (1)

(5) Прямой стержень, идущий приблизительно от лицевой стороны балочных опор

(6) Одиночный изогнутый стержень, идущий от центрального пролета к центральному пролету, с возможностью объединения стержней, если они имеют одинаковый размер и количество, чтобы расширить стержень на несколько пролетов

(12) Бобышка

(13) Бобышка

Стандартные модели нижнего армирования

Бары, используемые в стандартных фигурах дна являются:

(4) Гриф с бобом на каждом конце

(7) Прямой стержень длиной примерно 70 % пролета — если это требуется по проекту

(8) Одиночный изогнутый стержень, проходящий через несколько пролетов или только через один пролет и уложенный внахлест внутри опоры — с бобышкой, если он продолжается над конечным пролетом.
