Прием бетона на плиту перекрытия

Основные этапы работ перечислены в следующих пунктах:

• Общие правила бетонирования плит перекрытия.
• Технология бетонирования монолитных плит перекрытия.
• Контроль качества бетонирования плиты перекрытия.

Общие правила бетонирования плит перекрытия

Заливать бетон нужно быстро и без перерывов в процессе, об этом стоит позаботиться заранее. Для этого нужно продумать процесс подачи бетонной смеси на перекрытие и заезда миксеров на стройплощадку к бетононасосу или туфельке. Процесс бетонирования плиты перекрытия довольно трудоёмкий поэтому требует задействования большого количество рабочих, которые будут работать в звеньях посменно без перерыва на обед. В противном случаем, если в процессе работы случаются большие задержки в подаче, то смесь теряет свои однородные свойства, что отрицательно сказывается на прочности конструкции.

Временный рабочий шов бетонирования

Если конструкция все же очень большая, и невозможно за 1 прием залить полностью весь объем будущей плиты, тогда делаются специальные рабочие швы бетонирования, в месте неосновной нагрузки. Шов делается либо вертикальным, или горизонтальным, но, ни в коем случае, ненаклонным. Рабочий шов зачищается, и работа продолжается, если он вертикальный,то иногда для лучшего схватывания между слоями применяют сетку рабицу.

Горизонтальный шов практически не встречается при бетонировании плит, но без него не обойтись при постройке бункера и прочих сооружений с очень толстым слоем бетонирования.

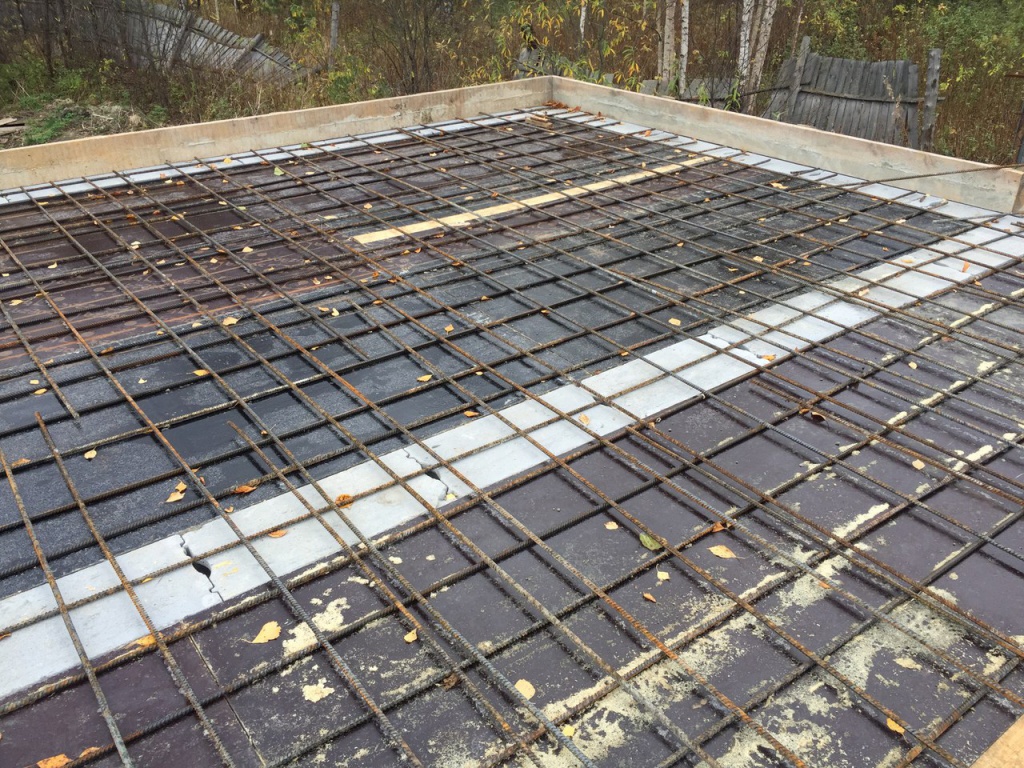

Перед началом работ бетонирования следует внимательно осмотреть весь стол опалубки, наличие несущих и дополнительных стоек, целостность бортов. Бетонирование плинт перекрытия — очень ответственный процесс и если в одном месте опалубка не выдерживает,то может произойти принцип «домино» и вся конструкция рухнет под тяжестью нагрузки бетонной смеси, что приводит к огромныму материальному ущербу и человеческим жертвам.

Технология бетонирования монолитных плит перекрытия

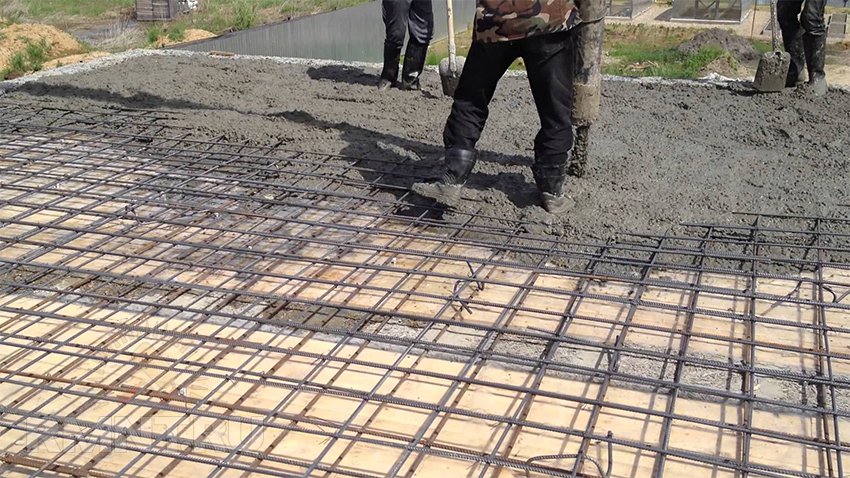

При приеме бетона используьт различные инструменты

Для укладки бетонной смеси вам понадобятся следующие инструменты:

• лопаты;
• щуп;
• гладилки;
• вибраторы;
• резиновые сапоги.

Для отмеривания уровня бетона следует взять щуп, обычно это крестом сваренная арматурная трость с выставленным уровнем толщины плиты, по нему ориентируются во время приема смеси какая текущая толщина слоя.
Для укладывания бетонной смеси применяют лопаты, для выравнивания гладилки или полутеры. Полутеры гораздо менее практичны при больших объемах бетонной смеси.

Расстояние от лотка, подающего бетон и опалубкой — не должно превышать 1-м, чтобы бетон был однородным и не очень разлетался по сторонам.

Бетон следует укладывать шириной 1.5-2-м и толщиной 15-30 см, с уплотнением его. Наиболее подходящий метод уплотнения — используя вибраторы — глубинные — нужны для больших толстых конструкций, поверхностные — для плит и конструкций находящихся в плоскости плиты, наружные — применяют при работах в узких густоармированных конструкциях.

Продолжительность работы вибратором составляет 30-60 сек, признаком, что бетон хорошо сел является прекращение просадки бетона, и появление плёнки на поверхности бетонной смеси.

Финальное заглаживание бетонной поврехности

Процесс подачи и укладки смеси должен быть максимально конвейерным. Общая схема такая, двое рабочих укладывают подаваемую смесь, один-два человека сразу же вслед за ними с щупом и лопатами разравнивают ее до нужного уровня. Следом идет рабочий с гладилкой, который приводит поверхность бетона в зеркальное состояние.

Контроль качества бетонирования плиты перекрытия

После того как бетонирование монолитных плит перекрытия завершено необходимо провести контроль. Вся проблема в том что разбирать конструкцию ранее чем через 2 недели нельзя, ибо запас прочности еще недостаточен. После снятия опалубки осматривают поверхность на предмет пор раковин, раковины в горизонтальных конструкциях встречаются гораздо реже чем в вертикальных.

Если температура воздуха выше 10 градусов, то плиту укрывают влажной мешковиной либо плотной тканью и постоянно поливают, поддерживая ее увлажненной, что необходимо при любых работах с цементными смесями, так как цемент быстро высыхает, чтоб он лучшее схватился и был прочнее, его следует поддерживать первое время увлажненным, особенно при высокой температуре.

Бетонирование перекрытий и балок | Технология бетона и изделий из него

Перекрытия (балки и плиты), монолитно связанные с колоннами и стенами, бетонируют не ранее чем через 1—2 ч после бетонирования колонн и стен из-за необходимости первоначальной осадки уложенной в них бетонной смеси.

Балки (прогоны) и плиты ребристых перекрытий бетонируют, как правило, одновременно. Балки, арки и тому подобные конструкции при высоте более 80 см бетонируют отдельно от плит, устраивая рабочие швы на 2—3 см ниже уровня нижней поверхности плиты, а при наличии в плите вутов — на уровне низа вута плиты.

Для образования защитного слоя в балках и прогонах применяют специальные прокладки, изготовленные из цементного раствора, на которые устанавливают арматуру. Бетонщики по мере бетонирования слегка встряхивают арматуру при помощи металлических крючьев, следя при этом за тем, чтобы под арматурой образовался защитный слой бетона необходимой толщины.

В балки и прогоны бетонную смесь укладывают горизонтальными слоями толщиной 30—50 см в зависимости от типа применяемого вибратора. Если балки густо армированы, то при бетонировании применяют глубинные вибраторы типа ИВ-17. В прогонах и балках больших размеров бетонную смесь уплотняют вибраторами ИВ-25 или ИВ-59. В местах пересечения арматуры прогонов и балок при невозможности применения вибраторов бетонную смесь уплотняют штыкованием.

В плиты бетонную смесь укладывают по маячным рейкам, которые устанавливают на опалубке рядами через 2—2,5 м и прикрепляют к бобышкам, расположенным на опалубке. Верхнюю плоскость рейки располагают на уровне верха плиты. После снятия: реек и бобышек оставшиеся в плите углубления заполняют бетонной смесью.

Вибраторы для уплотнения бетонной смеси выбирают в зависимости от толщины плит и вида армирования.

Выбор вибраторов в зависимости от толщины плит и вида армирования

Выравнивают и заглаживают поверхность плиты затирочной машиной СО-64, а при малых объемах работ — правилом и гладилками.

Рабочий шов при бетонировании плоских плит можно устраивать в любом месте параллельно меньшей стороне плиты. При бетонировании ребристых перекрытий в направлении, параллельном второстепенным балкам, а также отдельных балок шов устраивают в пределах средней трети пролета балок, а при бетонировании в направлении, параллельном главным балкам, — в пределах двух средних четвертей пролета балок и плит.

У опор рабочие швы устраивать нельзя, так как впоследствии в швах могут появиться трещины. В балках и плитах рабочие швы должны быть вертикальными, поэтому в намеченных местах перерыва бетонирования в плитах ставят рейки по толщине плиты, а в балках — щитки с вырезами для пропуска арматуры.

Температурные швы устраивают, устанавливая спаренные колонны или на консолях колонн. В последнем случае необходимо обеспечить свободное перемещение в шве балок перекрытия по консолям колонн в горизонтальной плоскости. Для этого на консолях колонн перед бетонированием балок укладывают металлические натертые и присыпанные графитом нижние опорные листы, на них — верхние опорные листы, а затем балку бетонируют.

1. Бетоноведение
2. Технология изготовления сборных железобетонных конструкций и деталей
   • Общие вопросы производства сборного железобетона
   • Приготовление бетонных смесей
   • Производство растворных смесей
   • Транспортирование бетонной смеси
   • Заготовка арматуры
   • Опалубка
   • Подготовка форм, формование бетона и твердение изделий
   • Армирование и формование предварительно напряженных изделий
   • Особенности производства различных видов бетонных и железобетонных изделий
   • Бетонирование различных конструкций
     • Массивы и фундаменты
     • Подстилающий слой, покрытия полов и дорог
     • Стены и перегородки
     • Колонны
     • Перекрытия и отдельные балки
     • Арки и своды
     • Обделки туннелей
     • Торкретные работы
     • Подводное бетонирование
3. Бетонные работы в зимних условиях
4. Производство сборных конструкций и деталей из легких бетонов
5. Производство сборных изделий из плотных силикатных бетонов и бетонов на бесклинкерном вяжущем
6. Производство бетонных и железобетонных изделий на полигонах
7. Общие правила техники безопасности и противопожарные мероприятия на строительной площадке

Как залить бетонный пол

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Если вы построили пристройку или новый дом, то наступит момент, когда вы будете готовы залить бетонную плиту. В большинстве случаев это будет после закладки фундамента и возведения стен до гидроизоляционного слоя.

Прежде чем это произойдет, необходимо выполнить несколько ключевых этапов подготовки:

• Предполагая, что герметик — или чаще напольное уплотнение типа 1 — уже установлен, его необходимо должным образом сжать  перед началом работ.
• Если использовался хардкор, затем необходимо выполнить пескоструйную обработку (хотя в этом нет необходимости, если использовалось напольное уплотнение типа 1). Это включает в себя засыпку строительного песка лопатой в область заливки плиты, прежде чем он будет распределен и выровнен. Струнная линия или лазерный уровень полезны для получения правильного уровня на этом этапе. Песок заполнит любые неровности и впадины, а его толщина обычно составляет около 50 мм после утрамбовки песка.
• Далее опускается влагозащитная мембрана (ДПМ). Толщина DPM различается, но обычно используется толщина 1200 калибра. Предпочтительно покрывать обрабатываемую площадь только одним большим листом, но в случаях, когда требуется более одного листа, стыки должны перекрываться не менее чем на 150 мм и быть герметизированными, чтобы предотвратить проникновение влаги через новую бетонную плиту. Края DPM будут подниматься по стенам и охватывать кирпичные стены, и, в конечном счете, окажутся под следующим рядом кирпичей — хотя на данный момент будет достаточно просто положить кирпич здесь и там.
• Далее идет бетон  — хотя иногда на этом этапе укладывают изоляционные плиты. Если ваше расширение очень маленькое, вы можете подумать о том, чтобы закопать его в себя, поскольку оно смешанное. Однако это трудоемкое и затратное по времени занятие. Другие варианты включают разлив прямо из грузовика, если доступ не представляет проблемы. Однако предпочтительный вариант, экономящий время и усилия (и требующий немного дополнительных затрат), состоит в том, чтобы закачивать готовый бетон непосредственно на место; 100мм это нормально. Затем вам нужно будет подождать как минимум три дня, пока он вылечится.
• Если ваш бетонный пол необходимо армировать  (в местах, которые могут быть сильно загружены, например, в гаражах), то перед заливкой бетона будет установлена ​​металлическая сетка, стоящая на пластиковых ножках.
• После того, как бетон будет выровнен
   и затвердеет, изоляция  опустится (если она не опустилась раньше). Обычно устанавливаются плиты из жесткого пенопласта толщиной 75–100 мм.
• Наконец, многие люди предпочитают укладывать пароизоляцию поверх изоляции перед заливкой стяжки. Любые трубопроводы для  пол с подогревом затем укладывается и закрепляется перед укладкой стяжки. Стяжка должна сохнуть в течение недели.

В большинстве случаев ваш строитель установит ваш пол, хотя это можно сделать и своими руками, но это не задача для одного человека.

Шаг за шагом

1. Hardcore или напольное уплотнение типа 1 уплотняются с помощью виброплиты.
2. При необходимости выполняется ослепление песком.
3. Укладывается гидроизоляционная мембрана.
4. Бетон заливают и оставляют для затвердевания минимум на три дня.
5. Проложена изоляция.
6. Трубы теплого пола укладываются при необходимости.
7. Наносится последний слой стяжки и оставляется для застывания на неделю.

Наша оценка

Приблизительно 1400 фунтов стерлингов* (включая работу)

Балочные и блочные перекрытия

Большие пристройки часто выигрывают от подвесного бетонного пола — почти все новые здания теперь строятся с использованием этой системы, поскольку она быстрее, вы можете ходить по нему раньше, и это снижает риск проникновения влаги через пол.

Бетонные балки с выступами по обеим сторонам примерно на полпути укладываются на пол. Затем бетонные блоки укладываются горизонтально между балками, опираясь на выступы и на уровне верхней части балок. Затем под стяжку укладывается изоляция или, в некоторых случаях, деревянные листы.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Наташа является помощником редактора Homebuilding & Renovating и является членом команды более двух десятилетий. Опытный журналист и эксперт по ремонту, она написала несколько статей для домов. Она отремонтировала террасу и завершает самостоятельный ремонт и расширение своего коттеджа в эдвардианском стиле. Сейчас она ищет свой следующий проект.

Информационный бюллетень по строительству и ремонту жилья

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Бетонный пол — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 06 ноя 2020

См. вся история

Бетон представляет собой композиционный материал, состоящий в основном из портландцемента, воды и заполнителя (гравия, песка или камня). Когда эти материалы смешиваются вместе, они образуют рабочую пасту, которая со временем постепенно затвердевает. Это важный строительный материал, широко используемый в зданиях, мостах, дорогах и плотинах. Его использование варьируется от структурных применений до тротуаров, бордюров, труб и водостоков.

Бетонные полы обладают многочисленными преимуществами с точки зрения прочности, жесткости, протяженности, огнестойкости, акустики, обслуживания и долговечности.

Бетонный пол обычно представляет собой пол, в котором плоская плита формируется из бетона, который либо заливается на месте, либо собирается на заводе. Арматура, также известная как арматурная сталь и арматурная сталь, представляет собой стальной стержень или сетку из стальной проволоки, часто используемую для армирования бетона. Арматура необходима, чтобы компенсировать тот факт, что, хотя бетон прочен на сжатие, он относительно слаб на растяжение. Заливая арматуру в бетон, он способен выдерживать растягивающие нагрузки и, таким образом, увеличивать общую прочность.

Бетонные полы могут быть:

• Цокольный этаж или цокольный этаж – бетонная плита опирается непосредственно на конструкцию, которая может состоять из твердого сердечника, глухих и других материалов.
• Подвесные цокольные этажи – в которых плита опирается на балки и/или несущие шпалные стены и не находится в непосредственном контакте с землей.
• Подвесные верхние этажи – где плита опирается на балки (стальные или бетонные) и/или колонны или на несущие стены.

Эта мокрая форма конструкции требует, чтобы пол набрал полную прочность, что обычно происходит примерно через 28 дней после заливки. Опалубку необходимо оставить на требуемый период времени, пока плита не наберет достаточную прочность.

Самый простой тип – это бетонная плита, которая проходит в одном направлении (т.е. арматура действует только в одном направлении между двумя опорами). Этот тип пола обычно экономичен только при небольших пролетах около 3-5 м.

Сплошная бетонная плита пола может использоваться в качестве «мембраны», опирающейся на колонны без балок. Это может оказаться более экономичным, чем строительство из пустотелых блоков в малоэтажных домах высотой до четырех этажей. По мере увеличения пролета и нагрузки увеличивается и толщина плиты. Двусторонние пролетные плиты могут использоваться для более высоких нагрузок и более длинных пролетов. Они включают армирование, которое проходит в обоих направлениях.

Плоский пол представляет собой еще один тип монолитного перекрытия и состоит из сплошной армированной плиты, опирающейся на бетонные колонны и образующей монолитную конструкцию. Плита (или плита) обычно включает арматуру по всей площади и действует как упругая диафрагма, опирающаяся на точечные опоры.

Плоские перекрытия состоят из простой опалубки и армирования и легче по сравнению с конструкцией из балок и плит. Кроме того, их непрерывный софит позволяет перегородкам быть одинаковой высоты, что особенно полезно для офисных перегородок.

[править] Тавровые балки монолитного перекрытия

Они включают заливку ряда параллельных армированных тавровых балок одновременно с плитой, в результате чего получается монолитная конструкция с ребристым потолком. Хотя окончательная форма может быть легче, чем пол из массивной плиты, она дороже, поскольку для создания правильной формы требуются специальные формы — стальные или полипропиленовые. Ребра обычно сужаются, около 100 мм внизу и расширяются кверху, а расстояние между центрами обычно составляет 500-600 мм, хотя это будет зависеть от требований к нагрузке.

[править] Полы из пустотелых блоков на месте

Эти полы легче, чем простые перекрытия из сплошных плит, и в результате получается плоский софит. Они основаны на конфигурации тавровой балки, которая является результатом использования пустотелых глиняных или бетонных блоков, уложенных встык для образования непрерывных тавровых балок, поддерживаемых временной опалубкой или опалубкой. В промежутках между блоками укладывают арматуру, а конструкцию заливают бетоном, в результате получается монолитная плитно-тавровая конструкция. Бетон заливают так, чтобы образовалась конструкционная накладка – это толщина бетона над верхним уровнем блоков.

[править] Вафельные плиты

Вафельные плиты состоят из прямоугольной сетки пересекающихся балок, созданных с помощью опалубки квадратного сечения и заливки бетона между ними после размещения арматуры. Результатом может стать как значительное уменьшение толщины плиты и общего собственного веса перекрытия, так и интересный эффект при взгляде снизу.

Сборные полы не требуют опалубки и исключают описанные выше методы мокрой заливки. Таким образом, они экономят много работы и времени на строительной площадке, сокращают количество отходов, следовательно, являются более экономичными и, поскольку производятся в заводских условиях, обеспечивают точный компонент, изготовленный с малыми допусками.

Существует большое разнообразие систем сборных перекрытий, хотя они больше подходят для правильной, а не неправильной формы плана. В строительстве могут участвовать:

• Сборные балки — это простейшая форма сборного пола, и после установки балки можно использовать в качестве рабочей платформы. Как правило, они располагаются бок о бок, а швы между ними обычно заполняются раствором.
• Сборные балки, расположенные на расстоянии друг от друга, с наполнителями между ними

Предварительное напряжение 9Компоненты бетонного пола 0010 могут уменьшить толщину и собственный вес пола и увеличить экономический диапазон. Наиболее часто используемый метод — это предварительное натяжение балок на заводе, хотя в некоторых системах можно использовать и постнатяжение: это можно сделать на заводе или на месте. После того, как балки с предварительным или последующим натяжением уложены с усилением, на месте заливают конструкционное бетонное покрытие, чтобы сформировать монолитную композитную конструкцию.

Предварительно натянутые доски можно рассматривать как отдельные полосы бетонной плиты, относительно тонкие и обычно содержащие полости для снижения веса. Опираясь на несущие стены или балки, они обычно укладываются бок о бок, образуя непрерывную опалубку и рабочую платформу; Затем сверху заливается конструкционное бетонное покрытие, толщина которого зависит от пролета и ожидаемой нагрузки.
