Бетонирование перекрытия: Бетонирование монолитных плит перекрытия — Монолит

Бетонирование монолитных плит перекрытия — Монолит

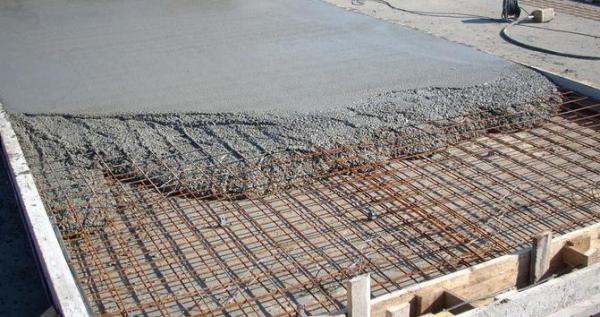

Прием бетона на плиту перекрытия

Основные этапы работ перечислены в следующих пунктах:

• Общие правила бетонирования плит перекрытия.
• Технология бетонирования монолитных плит перекрытия.
• Контроль качества бетонирования плиты перекрытия.

Общие правила бетонирования плит перекрытия

Заливать бетон нужно быстро и без перерывов в процессе, об этом стоит позаботиться заранее. Для этого нужно продумать процесс подачи бетонной смеси на перекрытие и заезда миксеров на стройплощадку к бетононасосу или туфельке. Процесс бетонирования плиты перекрытия довольно трудоёмкий поэтому требует задействования большого количество рабочих, которые будут работать в звеньях посменно без перерыва на обед. В противном случаем, если в процессе работы случаются большие задержки в подаче, то смесь теряет свои однородные свойства, что отрицательно сказывается на прочности конструкции.

Временный рабочий шов бетонирования

Если конструкция все же очень большая, и невозможно за 1 прием залить полностью весь объем будущей плиты, тогда делаются специальные рабочие швы бетонирования, в месте неосновной нагрузки. Шов делается либо вертикальным, или горизонтальным, но, ни в коем случае, ненаклонным. Рабочий шов зачищается, и работа продолжается, если он вертикальный,то иногда для лучшего схватывания между слоями применяют сетку рабицу.

Горизонтальный шов практически не встречается при бетонировании плит, но без него не обойтись при постройке бункера и прочих сооружений с очень толстым слоем бетонирования.

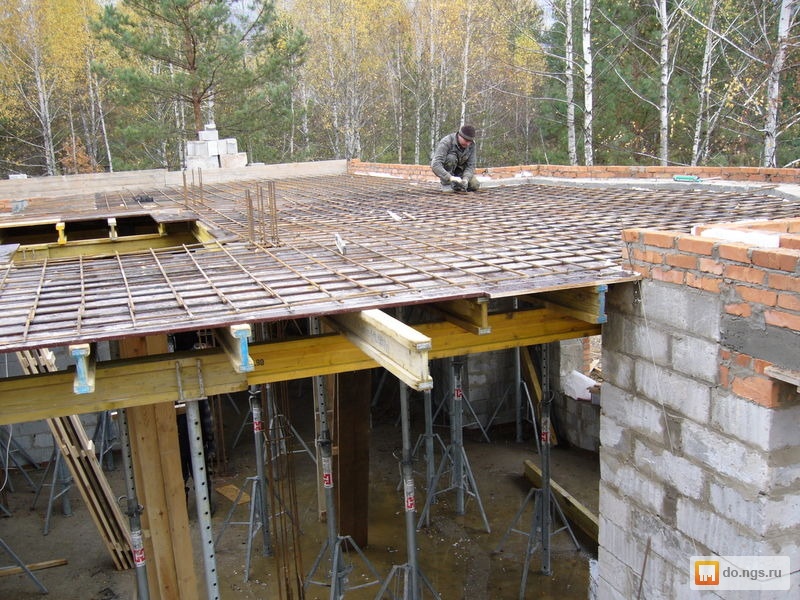

Перед началом работ бетонирования следует внимательно осмотреть весь стол опалубки, наличие несущих и дополнительных стоек, целостность бортов. Бетонирование плинт перекрытия — очень ответственный процесс и если в одном месте опалубка не выдерживает,то может произойти принцип «домино» и вся конструкция рухнет под тяжестью нагрузки бетонной смеси, что приводит к огромныму материальному ущербу и человеческим жертвам.

Технология бетонирования монолитных плит перекрытия

При приеме бетона используьт различные инструменты

Для укладки бетонной смеси вам понадобятся следующие инструменты:

• лопаты;
• щуп;
• гладилки;
• вибраторы;
• резиновые сапоги.

Для отмеривания уровня бетона следует взять щуп, обычно это крестом сваренная арматурная трость с выставленным уровнем толщины плиты, по нему ориентируются во время приема смеси какая текущая толщина слоя.
Для укладывания бетонной смеси применяют лопаты, для выравнивания гладилки или полутеры. Полутеры гораздо менее практичны при больших объемах бетонной смеси.

Расстояние от лотка, подающего бетон и опалубкой — не должно превышать 1-м, чтобы бетон был однородным и не очень разлетался по сторонам.

Бетон следует укладывать шириной 1.5-2-м и толщиной 15-30 см, с уплотнением его. Наиболее подходящий метод уплотнения — используя вибраторы — глубинные — нужны для больших толстых конструкций, поверхностные — для плит и конструкций находящихся в плоскости плиты, наружные — применяют при работах в узких густоармированных конструкциях.

Продолжительность работы вибратором составляет 30-60 сек, признаком, что бетон хорошо сел является прекращение просадки бетона, и появление плёнки на поверхности бетонной смеси.

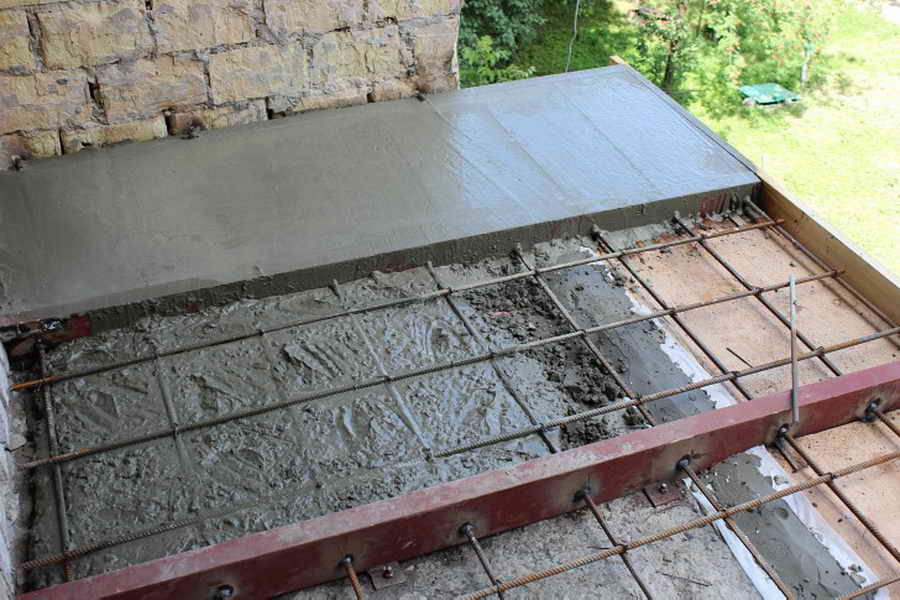

Финальное заглаживание бетонной поврехности

Процесс подачи и укладки смеси должен быть максимально конвейерным. Общая схема такая, двое рабочих укладывают подаваемую смесь, один-два человека сразу же вслед за ними с щупом и лопатами разравнивают ее до нужного уровня. Следом идет рабочий с гладилкой, который приводит поверхность бетона в зеркальное состояние.

Контроль качества бетонирования плиты перекрытия

После того как бетонирование монолитных плит перекрытия завершено необходимо провести контроль. Вся проблема в том что разбирать конструкцию ранее чем через 2 недели нельзя, ибо запас прочности еще недостаточен. После снятия опалубки осматривают поверхность на предмет пор раковин, раковины в горизонтальных конструкциях встречаются гораздо реже чем в вертикальных.

Если температура воздуха выше 10 градусов, то плиту укрывают влажной мешковиной либо плотной тканью и постоянно поливают, поддерживая ее увлажненной, что необходимо при любых работах с цементными смесями, так как цемент быстро высыхает, чтоб он лучшее схватился и был прочнее, его следует поддерживать первое время увлажненным, особенно при высокой температуре.

Бетонирование перекрытий и балок | Технология бетона и изделий из него

Перекрытия (балки и плиты), монолитно связанные с колоннами и стенами, бетонируют не ранее чем через 1—2 ч после бетонирования колонн и стен из-за необходимости первоначальной осадки уложенной в них бетонной смеси.

Балки (прогоны) и плиты ребристых перекрытий бетонируют, как правило, одновременно. Балки, арки и тому подобные конструкции при высоте более 80 см бетонируют отдельно от плит, устраивая рабочие швы на 2—3 см ниже уровня нижней поверхности плиты, а при наличии в плите вутов — на уровне низа вута плиты.

Для образования защитного слоя в балках и прогонах применяют специальные прокладки, изготовленные из цементного раствора, на которые устанавливают арматуру. Бетонщики по мере бетонирования слегка встряхивают арматуру при помощи металлических крючьев, следя при этом за тем, чтобы под арматурой образовался защитный слой бетона необходимой толщины.

В балки и прогоны бетонную смесь укладывают горизонтальными слоями толщиной 30—50 см в зависимости от типа применяемого вибратора. Если балки густо армированы, то при бетонировании применяют глубинные вибраторы типа ИВ-17. В прогонах и балках больших размеров бетонную смесь уплотняют вибраторами ИВ-25 или ИВ-59. В местах пересечения арматуры прогонов и балок при невозможности применения вибраторов бетонную смесь уплотняют штыкованием.

В плиты бетонную смесь укладывают по маячным рейкам, которые устанавливают на опалубке рядами через 2—2,5 м и прикрепляют к бобышкам, расположенным на опалубке. Верхнюю плоскость рейки располагают на уровне верха плиты. После снятия: реек и бобышек оставшиеся в плите углубления заполняют бетонной смесью.

Вибраторы для уплотнения бетонной смеси выбирают в зависимости от толщины плит и вида армирования.

Выбор вибраторов в зависимости от толщины плит и вида армирования

Выравнивают и заглаживают поверхность плиты затирочной машиной СО-64, а при малых объемах работ — правилом и гладилками.

Рабочий шов при бетонировании плоских плит можно устраивать в любом месте параллельно меньшей стороне плиты. При бетонировании ребристых перекрытий в направлении, параллельном второстепенным балкам, а также отдельных балок шов устраивают в пределах средней трети пролета балок, а при бетонировании в направлении, параллельном главным балкам, — в пределах двух средних четвертей пролета балок и плит.

У опор рабочие швы устраивать нельзя, так как впоследствии в швах могут появиться трещины. В балках и плитах рабочие швы должны быть вертикальными, поэтому в намеченных местах перерыва бетонирования в плитах ставят рейки по толщине плиты, а в балках — щитки с вырезами для пропуска арматуры.

Температурные швы устраивают, устанавливая спаренные колонны или на консолях колонн. В последнем случае необходимо обеспечить свободное перемещение в шве балок перекрытия по консолям колонн в горизонтальной плоскости. Для этого на консолях колонн перед бетонированием балок укладывают металлические натертые и присыпанные графитом нижние опорные листы, на них — верхние опорные листы, а затем балку бетонируют.

1. Бетоноведение
2. Технология изготовления сборных железобетонных конструкций и деталей
   • Общие вопросы производства сборного железобетона
   • Приготовление бетонных смесей
   • Производство растворных смесей
   • Транспортирование бетонной смеси
   • Заготовка арматуры
   • Опалубка
   • Подготовка форм, формование бетона и твердение изделий
   • Армирование и формование предварительно напряженных изделий
   • Особенности производства различных видов бетонных и железобетонных изделий
   • Бетонирование различных конструкций
     • Массивы и фундаменты
     • Подстилающий слой, покрытия полов и дорог
     • Стены и перегородки
     • Колонны
     • Перекрытия и отдельные балки
     • Арки и своды
     • Обделки туннелей
     • Торкретные работы
     • Подводное бетонирование
3. Бетонные работы в зимних условиях
4. Производство сборных конструкций и деталей из легких бетонов
5. Производство сборных изделий из плотных силикатных бетонов и бетонов на бесклинкерном вяжущем
6. Производство бетонных и железобетонных изделий на полигонах
7. Общие правила техники безопасности и противопожарные мероприятия на строительной площадке

Бетонный пол своими руками | Дешевые самоделки для дома

Мне очень приятно рассказать вам об эксперименте с бетонным полом, который мы провели в читальном зале The Treehouse.

Сначала я думал, что мы положим ковер на чердак, но потом передумал и решил, что предпочел бы установить подметаемую поверхность с ковриком поверх. Я навел некоторые справки о бетонных полах, и мне сказали, что вес настоящего бетона будет слишком тяжелым для этой области, поэтому я переключил свое внимание на плитку. Но примерно в то же время я прочитал сообщение в блоге о обновлении прилавка в прачечной тонким слоем бетона, и мне стало интересно, могу ли я попробовать тот же метод на полу читального чердака, чтобы добиться бетонного вида без тяжелого веса.

Наконец я пришел к выводу: почему бы и не попробовать? Помещение маленькое, проходное мало. Материалы — это сделка, поэтому, если это не удастся, это не будет слишком большой потерей. Кроме того, если бы наш самодельный бетонный пол был катастрофой, я мог бы покрыть его плиткой или паркетной доской и спрятать улики. Итак, я собрал материалы и поехал!

Хотите посмотреть, как создается бетонный пол своими руками?

Начнем с нескольких предварительных снимков. Как видите, лофт представляет собой небольшую приподнятую площадку над семейной комнатой. Вся область составляет около 7 х 10 футов, и к ней можно добраться по лестнице. Пол был незавершенным — простой фанерный пол, готовый для ковра, плитки, лиственных пород или, в нашем случае, бетона!

БЕТОННЫЙ ПОЛ СДЕЛАТЬ САМ – НЕОБХОДИМЫЕ МАТЕРИАЛЫ

Далее поговорим о материалах. Волшебный ингредиент — Ardex Feather Finish. Работать с этим материалом одно удовольствие! Вы можете наносить его тонкими, тонкими слоями, а затем наращивать до красивой отделки.

Раньше его было трудно найти, но теперь он доступен онлайн!

Вам также понадобится шпатель или шпатель — мне нравилось использовать несколько разных размеров — плюс старое ведро и ложка для смешивания Feather Finish.

БЕТОННЫЙ ПОЛ СДЕЛАТЬ СВОИМИ РУКАМИ – ШАГ ЗА ШАГОМ

Получив необходимые материалы, я просмотрел инструкции по бетонному полу своими руками, которые можно найти здесь и здесь. По сути, вы насыпаете немного Ardex Feather Finish (это порошок) в ведро и добавляете немного воды, а затем перемешиваете. Вам нужна текстура тонкого теста для блинов. Я никогда не измерял Feather Finish или воду. Я просто добавлял немного каждого, пока текстура не была правильной. Я тоже работала небольшими партиями — потому что этот материал очень быстро сохнет!

После того, как смесь смешана, я оставляю ее на 1 минуту в ведре, чтобы добиться «мягкого схватывания», затем выливаю ее на пол и распределяю шпателем. Первый слой лег прямо на фанеру. (Заранее я очень хорошо подмела и вытерла пыль). На самом деле, я мог видеть фанеру сквозь бетон в первых нескольких слоях. Я работал над этим поздно ночью, поэтому я наносил слой, затем ложился спать и оставлял его сохнуть на ночь. А значит проект затянулся на сутки! Но слои на самом деле сохнут довольно быстро, так что вы действительно можете заняться этим в субботу и закончить все это.

Прежде чем добавлять каждый новый слой, я брал шпатель и счищал слишком сильно выступающие кусочки засохшего бетона, а затем очень легко шлифовал весь пол. Затем я подметал пыль и добавлял еще один слой Feather Finish.

В конечном итоге я наложил 6 тонких слоев, а затем покрыл их более толстым слоем. Но весь бетонный пол, сделанный своими руками, довольно тонкий — максимум 1/8 дюйма толщиной.

БЕТОННЫЙ ПОЛ СДЕЛАТЬ СВОИМИ РУКАМИ – ЧТО НУЖНО ЗНАТЬ

Я понял одну вещь: швы черного пола все еще видны (обратите внимание на вертикальную линию справа на фотографии выше). В случае с мансардным полом меня устраивало, что швы видны, потому что я знал, что это был эксперимент, и у меня не было особых ожиданий — к тому же я добавлю ковер, который все равно закроет основной шов.

Но если бы я делал это снова, я бы сначала постелил слой мешковины. Очевидно, нанесение бетона поверх мешковины скроет швы чернового пола и предотвратит растрескивание. (Я узнала об этом маленьком совете в тот день, когда пол был закончен — я еще не пробовала, но очень хочу!)

На этом этапе я отошел от руководств, на которые ссылался выше, и попробовал морилку для бетона вместо рекомендованного герметика. Это совет от скульптора, который раньше работал с бетоном и знал, что это добавит глубины. Так оно и было.

Пятно определенно создавало глубину, а также оставляло голубоватые участки, которые выглядели очень круто! Мне очень нравится, как пятно повлияло на общий вид.

Еще одна вещь, которую я узнал: в дополнение к Ardex Feather Finish я также купил пакет Ardex SD-M. Отделка Feather доступна только в сером цвете, а SD-M — либо в сером, либо в белом цвете. Я выбрал белый. Я читал, что вы можете добавить слой SD-M поверх Feather Finish, если хотите беловатый пол вместо серого, и что вы даже можете подкрасить или покрасить SD-M, если хотите цветной бетон.

Так как полы внизу были выбелены, я подумал, что было бы неплохо оставить бетон белым. Итак, для слоя номер 5 я использовал SD-M вместо Feather Finish. Как оказалось, белый цвет мне совсем не понравился! Мне больше понравился серый. И, возможно, это было мое воображение, но я чувствовал, что с SD-M не так легко работать, как с Feather Finish. Так или иначе, для слоя 6, плюс финишный слой, я вернулся к использованию Feather Finish.

И все. Чертовски легко. Плюс экономичность! Мешок Feather Finish стоит около 15 долларов (в нашем случае на чердак понадобился один полный мешок), а затем вам понадобится морилка для бетона. Совершенно новый пол примерно за 30 долларов в материалах! Читальный лофт действительно собирается вместе.

И последнее замечание: как я уже упоминал выше, читальный лофт — это место с низкой проходимостью. С бетоном все в порядке, но я действительно понятия не имею, как он будет держаться в коридоре или на кухне. Тем не менее, я думаю, мы могли бы попробовать это в другом месте — возможно, в спальне для мальчиков или даже в семейной комнате! Если мы это сделаем, я обязательно поделюсь чем-нибудь новым, что мы узнаем.

Кредиты: Фото и текст Габриэль Блэр.

Основное руководство по устройству бетонных полов | Журнал по бетонным конструкциям

• Главная >
• Как >
• Основное руководство по устройству бетонного пола

Как

Опубликовано: 000Z» itemprop=»dateCreated»> 01 мая 1971 г.

Функции

По Бетонный строительный персонал

Загрузите PDF-версию этой статьи. (532,84 КБ)

На самом деле процедуры как для проектирования, так и для строительства обычной плиты на уровне грунта довольно несложны. Структурный дизайн был сокращен до простых диаграмм, чтобы охватить большинство приложений. Обычно определяющим фактором успеха или неудачи пола является тщательность и мастерство, проявленные при заказе бетона, а также при его укладке, отделке и отверждении. Правильное время всех этапов укладки пола жизненно важно как для качества готового пола, так и для эффективного и прибыльного использования рабочей силы на стройплощадке. Вот руководство по основным этапам строительства обычного бетонного пола из плиты на уровне грунта. Обязательно проконсультируйтесь с вашим поставщиком готовой смеси, чтобы договориться о графике доставки бетона, особенно если речь идет о двух или более грузовиках.
