Бетон как греть: Как греть бетон трансформатором: выбор оборудования, температурный режим, принципы обогрева

Как греть бетон правильно: прогреть в домашних условиях

Бетон – это популярный, недорогой и повсеместно применяемый материал, без которого невозможными становятся такие процессы, как строительство, а также ремонт зданий и сооружений. Для того чтобы раствор такого рода позволял создавать качественные, прочные, а главное, долговечные конструкции важно знать не только рецептуру и технологию его приготовления, а также обладать информацией о том, как прогревать бетон и при какой температуре прогрев бетона обязателен и необходим.

Подогрев бетона для строительных работ в зимний период

Зачем греть раствор

Термоматы для подогрева

Отрицательная температура оказывает негативное влияние на процесс гидратации или застывания бетонной смеси. Раствор такого типа состоит из цемента, песка, воды и щебня.

В данной смеси именно вода является катализатором процесса застывания раствора. Но при отрицательной температуре влага замерзает, что ставит под угрозу не только процесс набора прочности раствора, но и дальнейшие строительные работы.

Основная задача работы по разработке схемы подключения – как прогреть бетон при производстве бетонирования в зимний период для обеспечения оптимального для процесса застывания температурного режима.

Обратите внимание! Если влага в растворе все же успеет кристаллизоваться, раствор уже не спасет ничего. Не стоит дожидаться оттепели, ошибочно предполагая, что раствор приобретет необходимые характеристики, когда вода в нем растает.

Рекомендуемые микроклиматические параметры для производства бетонирования зимой:

• Оптимальный температурный режим для схватывания бетона без добавок и подогрева +10…+20 градусов;
• Бетонирование при температуре от -20 до +10 градусов заставит вас задуматься о том, как правильно греть бетон;
• Если температура ниже -20 градусов, все работы с раствором запрещены.

Основные методы подогрева

Укладка нагревательного кабеля

Существуют три основных метода подогрева раствора при низкотемпературном режиме:

1. При помощи провода;
2. При помощи кабеля;
3. При помощи сварочного аппарата.

Расчет подогрева

Теперь, когда вы знаете при какой температуре нужно греть бетон, необходимо разобраться, как рассчитать подогрев.

Расчеты такого рода для каждого метода должны учитывать следующие параметры:

• Вид бетонной конструкции;
• Общая площадь изделия, требующего подогрева;
• Объем раствора;
• Необходимая электрическая мощность.

Подогрев раствора проводом

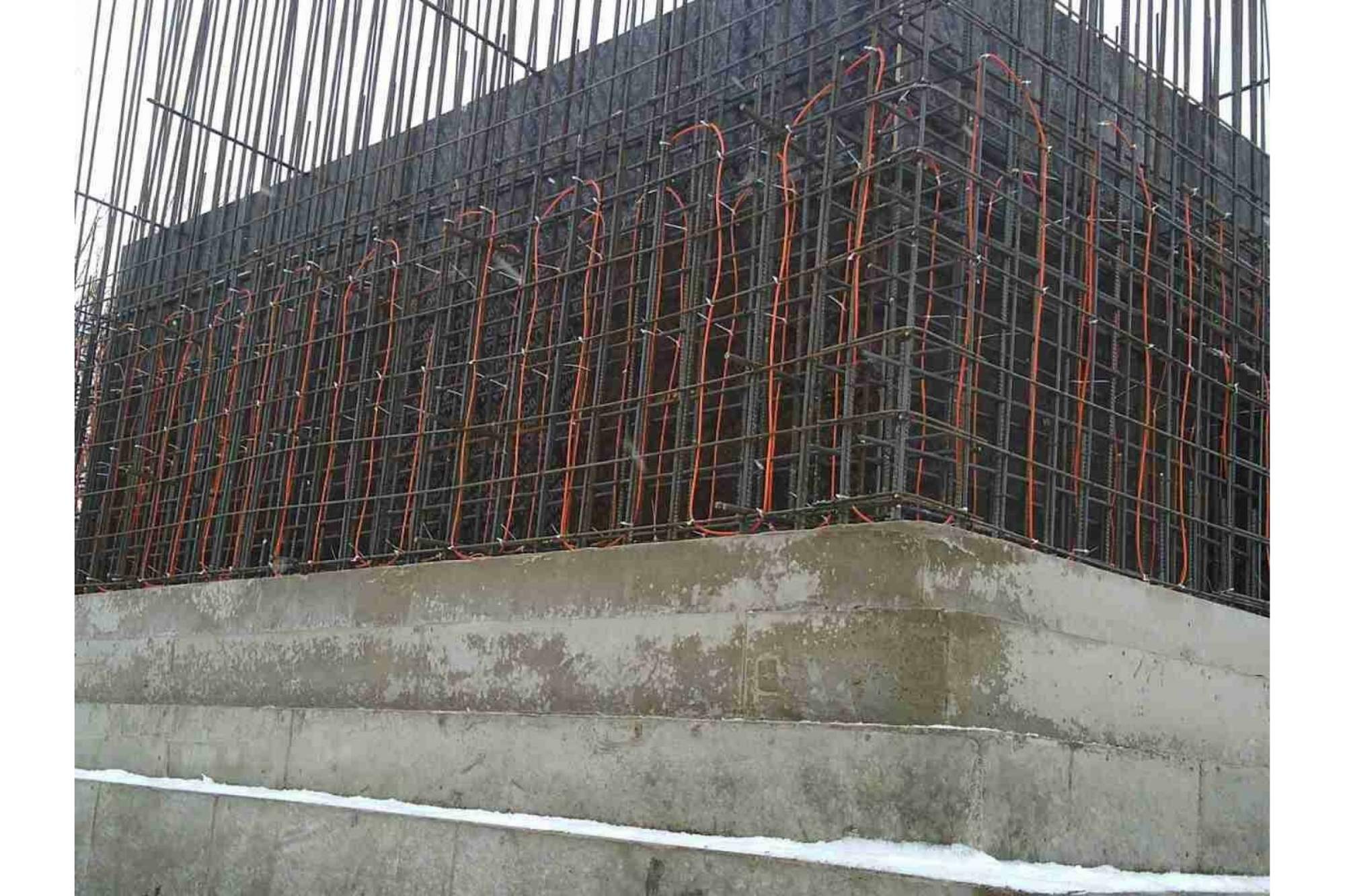

На фото — пример укладки провода

Для реализации данного метода подогрева понадобится провод ПНСВ, цена которого невысока.

Данный провод состоит всего из двух конструктивных элементов:

1. Однопроволочная токопроводящая округлая жила из стали;
2. Изоляция, созданная из ПВХ или полиэтилена.

Данный метод основывается на передаче тепла бетонной массе от прогретого провода. Нагревание самих проводов реализуется при помощи трансформаторных подстанций с системой регулировки. Данная система позволяет в процессе работы с раствором регулировать температуру нагрева в зависимости от температуры окружающей среды.

Технология обогрева раствора проводом

Инструкция, оговаривающая как подключить прогрев бетона, предусматривает исполнение следующих этапов работ:

1. Провод укладывается в конструкцию, до ее заполнения раствором, таким образом, чтобы он не соприкасался с опалубкой. Концы провода должны выходить из бетонной поверхности для возможности подключения;
2. Методом пайки производится вывод концов нагревательных проводов;

Совет. Для сохранения теплового поля места пайки следует обмотать металлической фольгой.

3. Количество нагревательных проводов и длина каждого из них берется из произведенных расчетов и технологических карт;
4. Для обеспечения равномерной нагрузки проводится тестовая проверка нагревательной конструкции при помощи мегомметра;
5. Подача тока к проводам производится через понижающую трансформаторную подстанцию.

Расположение нагревательного провода

Для осуществления данного метода обязательно составление технологической карты индивидуальной для каждой конструкции.

Подогрев при помощи кабеля

Преимущество подогрева данным методом — это отсутствие необходимости использования дополнительного оборудования. Кроме того, представленный метод не требует больших затрат электроэнергии.

Технология подогрева раствора кабелем

Схема расположения кабеля

Процесс, отвечающий на вопрос о том, как прогреть бетон в домашних условиях кабелем, состоит из следующих этапов:

• Кабель располагается в основании бетонной конструкции прямо перед заливкой раствора;
• Кабель фиксируется крепежными элементами;
• В процессе установки кабель не должен быть поврежден, а отдельные его участки не должны соприкасаться;
• Кабель подключается через электрический низковольтный шкаф.

Схема кабельного подогрева

Обратите внимание! При реализации данного метода необходима разработка схемы расположения кабеля и производство температурных испытаний.

Подогрев раствора при помощи сварочного аппарата

Реализация метода с использованием сварочного оборудования

Зная при какой температуре греют бетон, можно использовать для подогрева и сварочный аппарат.

Для реализации подобного метода понадобится следующее оборудование и материалы:

• Несколько кусков арматуры;
• Лампы накаливания;
• Градусник.

Арматура в данном случае располагается параллельно цепи, состоящей из прямых и обратных проводов. Между ними располагают лампы накаливания, с помощь которых будут производиться измерения напряжения. Для измерения температуры используется самый обыкновенный градусник.

Процесс затвердевания раствора достаточно длительный и может занимать около месяца. В процессе прогревания и затвердевания раствора конструкция ни в коем случае не должна быть залита водой и подвержена холоду.

Данный метод применим при необходимости обогрева небольших бетонных заливных конструкций и приемлемых погодных условиях.

Подогрев бетона зимой

В зимнее время наиболее актуальным становится вопрос о том, как и при какой температуре прогревают бетон. Это связано с тем, что в это время наиболее часто можно наблюдать явление кристаллизации воды в растворе, что исключает ее участие в химических реакция связанных с затвердеванием массы.

Именно потому подогрев бетона зимой — это очень важная процедура, которая может быть реализована следующими методами:

• Введение в раствор противоморозных добавок;
• Подогрев методом «Термоса».

Противоморозные добавки

Противоморозные добавки способны выдержать сильнейшие холода даже при температуре -30 градусов. Состав таких добавок может быть различным, но основным компонентом является антифриз – вещество, не дающее воде замерзнуть.

Любой строитель своими руками может добавить противоморозные средства в раствор.

Для железобетонных изделий или арматурных перекрытий лучше использовать добавки с добавлением нитрита или формата натрия. Именно эти добавки обеспечат конструкции также сохранение физических и химических свойств и станут антикоррозийной защитой для железобетона в условиях низких температур.

Совет. Если после затвердения таких монолитных конструкций вам потребуется просверлить отверстие или поровнять края, можно воспользоваться такими методами, как алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами.

Метод термоса

Суть данного метода кроется в укладке бетона в теплую подогреваемую опалубку, которая будет весь период затвердевания сохранять температур 20-25 градусов. За счет такого подогрева конструкция и будет сохранять прочность.

Совет. Для ускорения процесса отвердения можно в подогретую опалубку заливать подогретый раствор.

В заключение

Заливка бетона зимой

Подогрев бетонного раствора в зимний период — это необходимая составляющая производства строительных работ. Методов подогрева бетонной массы может быть достаточно много и выбор той или иной схемы следует производить индивидуально для каждой конструкции в соответствии с ее основными параметрами.

А видео в этой статье откроет вам еще больше особенностей и нюансов процесса подогрева раствора для создания монолитных бетонных изделий.

Добавить в избранное Версия для печати

Статьи по теме

Все материалы по теме

Зачем и как греть бетон зимой?

Прогрев бетона в зимнее время СНиП является единственным способом добиться требуемых прочностных характеристик в условиях низких температур.

В оптимальных температурных условиях вода активно участвует в химических реакциях внутри раствора, благодаря чему конструкция и набирает требуемую прочность. Замерзание воды под действием низких температур является главным препятствием протеканию процесса гидратации бетона (затвердевание смеси). Отсутствие прогревания бетона приводит к расширению объема замерзшей воды и, как следствие, к повышению давления внутри конструкции. А так как процесс гидратации был нарушен, раствор не успел набрать требуемую прочность. В результате происходит растрескивание с последующим разрушением конструкции. После этого восстановление прежних технических характеристик становится невозможным.

Но как прогреть бетон зимой? Далее будут рассмотрены основные виды данной операции.

Способы прогревания бетона в зимнее время

Электропрогрев бетона СНиП производится с применением следующих методов:

• нагрев электродами
• прогревания с использованием греющих петель
• нагрев с применением электроматов.

Принцип действия первого метода практически аналогичен работе кипятильника. Нагревание бетонной смеси осуществляется посредством пропускания электрического тока через раствор. Данная операция в большинстве случаев применяется для обработки ограждающих конструкций (стены и т.п.), реже для плит перекрытия. Минусом является большое энергопотребление, из-за которого на строительной площадке требуется наличие мощного источника электричества. Плюсы заключаются в высокой скорости прогревания и простоте установки необходимого оборудования.

Второй способ предназначен для прогрева перекрытий, реже – для ограждающих конструкций. Для питания греющих петель используются понижающие трансформаторы. Благодаря наличию нескольких ступеней понижения напряжения возможно регулирование тепловой мощности петель.  Минусы – сложный монтаж, вероятное повреждение изоляции (от 5 до 10%) во время бетонирования. Плюсы – экономное энергопотребление, постоянное поддерживание заданной температуры независимо от степени высыхания раствора.

Третий способ является самым универсальным, но одновременно и более дорогостоящим. Он сочетает в себе простой монтаж оборудования, низкое энергопотребление, скорость прогрева раствора. Плюсы – автономность, отсутствие необходимости в наличии понижающих трансформаторов, долгий срок эксплуатации. Минусы – цена оборудования, и большое количество поддельных термоэлектроматов.

Особенно важен прогрев  в первые дни набора прочности бетона.   Не прогретые рабочие бетонные конструкции при проведении испытаний, в лучшем случае, будут иметь недостаточную прочность для своего возраста, и, в худшем случае, требовать демонтажа и дополнительных работ,  связанных с перебетонированием и усилением конструкций.  В зимний период времени наша строительная лаборатория Верум достаточно часто сталкивается со случаями, когда на объектах из-за недостаточного прогрева конструкций результаты проведенных испытаний качества бетона показывают значительные отклонения. С нашей стороны мы рекомендуем уделять больше внимания прогреву бетона в конструкциях зимой, чтобы исключить дополнительные расходы и оптимизировать время строительства вашего объекта.

Внутреннее и наружное лучистое отопление для бетона

В Пенсильвании зима пришла в начале прошлого года, чтобы нанести раз-два удара. За порывом холода быстро последовал дождь, который быстро приморозил деревья, подъездные пути, тротуары и все остальное, что не имело возможности или чувства убраться с дороги.

Толстый лед скапливался повсюду, пока армии муниципальных рабочих и домовладельцев трудились на передовой. Их оружие массового поражения: соль, химикаты, плуги и тяжелые ледяные лезвия. Увы, все эти красиво обработанные, штампованные, окрашенные и скульптурные бетонные поверхности были сколоты, растрескались и подверглись химическому воздействию.

Но так быть не должно. Ваше мастерство можно легко защитить, и владельцы дома и бизнеса, на которых вы работаете, имеют право знать об этом. Ответ заключается в методе, который годами упорно работал в помещении: лучистое тепло. Это также отличный компаньон для наружного бетона. Почему бы не щелкнуть выключателем и не растопить эту хандру и боли в спине?

Технология снеготаяния, по существу, представляет собой лучистое тепло, применяемое к наружным поверхностям. Между этими двумя методами нагрева мало различий, и оба они могут использоваться для нагрева бетонных поверхностей с малой или большой массой, чтобы растопить лед и снег, сохраняя поверхности безопасными и свободными от ледяных скоплений.

Для декоративных бетонных поверхностей, особенно тех, на которых нанесен узор, технология снеготаяния работает как чемпион и сохраняет нетронутой обработку поверхности. Как вы слишком хорошо знаете, химикаты для таяния снега, растворы, соли, лезвия, скребки и воздуходувки могут быстро закончить вашу лучшую работу.

«Ключевая функция системы снеготаяния — поддерживать чистоту и сухость дорожек, подъездных путей и других участков, — говорит Колин Маршалл, системный разработчик Watts Radiant. «Для коммерческих приложений, особенно тех, которые считаются критическими, таких как входы в больницы и дома престарелых, вертолетные площадки и пандусы для доставки, тепловое излучение выполняет ценную, возможно, спасательную функцию».

Внутреннее лучистое отопление пола работает с использованием заполненных водой трубок или электрических нагревательных элементов для обогрева всей массы пола. Затем поверхность пола мягко излучает энергию, которая грациозно перемещается ко всем предметам в комнате, делая их — и ноги ваших клиентов — уютными и теплыми.

«Без сомнения, теплые полы — самая комфортная форма тепла», — говорит Джим Лемен, менеджер по рынкам HVAC/R, Vanguard Piping Systems. «Излучаемое тепло пола согревает все в здании, придавая каждой поверхности приятное ощущение, которое можно ощутить. Пол становится самой теплой поверхностью в комнате, а не самой холодной». Удивительно, но те поверхности, которые наиболее неудобны без лучистого тепла — бетон, камень и плитка — становятся наиболее комфортными с лучистым, потому что они так хорошо передают тепло.

Водяное или электрическое, лучистое тепло пола требует меньше затрат на эксплуатацию, чем любой другой вид тепла. Поскольку теплые полы обеспечивают больший комфорт при более низких настройках термостата, большинство людей считают, что им комфортно при более низких комнатных температурах.

В помещении? Открытый?
Использование декоративного бетона быстро растет как внутри помещений, так и снаружи. Давайте посмотрим на уникальную совместимость лучистого тепла с искусно обработанными бетонными поверхностями, которые вы так хорошо знаете.

Наиболее вероятные области применения декоративного бетона внутри конструкции — это плиты большой массы и готовые фундаменты, хотя сегодня, во многом благодаря вашим усилиям по продажам и уникальной эстетике декоративного бетона, растет интерес к подвесным бетонным конструкциям. , тонкие плиты и легкие бетонные применения. Лучистое тепло, возможно, подтолкнуло использование тонких плит быстрее, чем любая другая сила.

Все это и таяние снега тоже?
При рассмотрении или рекомендации системы лучистого отопления внимательно посмотрите на план этажа, чтобы увидеть, может ли быть дверь, тротуар или въезд в гараж, выходящие на север или подверженные скоплению льда и снега. Владельца дома или здания следует попросить проектировщика лучистого отопления добавить в систему отопления одну или несколько зон снеготаяния.

Это влечет за собой перемещение нагретой воды/раствора антифриза из теплообменника, прикрепленного к вашему котлу отопления или специальному источнику тепла под землей, на холодные поверхности снаружи. Вы можете активировать зоны снеготаяния, когда метеосводка требует ледяных осадков, или просто подождать, пока микропроцессор выполнит свою работу.

Для системы снеготаяния проектировщик указывает трубы, встроенные в наружные плиты или плиты гаража. Проектировщик должен учитывать влияние местных погодных условий, изоляции, расстояния между трубами, диаметра трубы и длины контура. Радиационные трубы из PEX (сшитого полиэтилена) или синтетического каучука EPDM должны иметь не менее двух дюймов бетона поверх трубы. Обычно в строительных нормах для этого предусмотрены точные размеры.

Снеготаяние имеет несколько преимуществ. Обледеневшие поверхности больше не вызывают беспокойства и не требуют обслуживания. Затраты на техническое обслуживание объекта снижаются, поскольку не требуются химикаты для плавления льда. Эти химические вещества убивают ландшафт, улучшают очистку здания, поскольку они отслеживаются внутри, и могут разрушать бетон и асфальт. Затраты на техническое обслуживание резко падают.

А при сегодняшнем сутяжническом обществе таяние снега не стоит денег; они спасают! Стоимость системы с лихвой окупается одним предотвращенным судебным иском.

Водяные системы
Водяные (на водной основе) системы теплого пола используются на больших площадях или во всем доме или здании. Как правило, излучатель с горячей водой лучше всего подходит для помещений площадью 500 квадратных футов и более или там, где горячая вода уже используется в качестве источника тепла. Гидравлические трубки могут быть встроены в бетонные плиты, в тонкие плиты поверх каркасных полов, скреплены скобами между балками пола или установлены поверх чернового пола.

«Современные водяные системы лучистого отопления используют конструкцию с замкнутым контуром, — говорит Тим ​​Доран, менеджер по техническому проектированию, Wirsbo. Вода нагревается источником тепла — обычно бойлером или водонагревателем — и затем циркулирует по трубам во все помещения здания или наружу. Затем тепло доставляется в каждую зону по требованию термостата. «В системе с замкнутым контуром вода постоянно находится в трубопроводе, поэтому она не смешивается с бытовой водой. После того, как она нагрета, а затем циркулирует по излучающей системе, та же самая вода возвращается к источнику тепла, чтобы снова нагреться и снова циркулировать».

Водяной теплый пол работает при низком давлении (обычно ниже 20 фунтов на квадратный дюйм) с температурой часто в диапазоне от 90 до 150°F.

Трубка PEX — отличный продукт для лучистого тепла и снеготаяния. Необходимо позаботиться о том, чтобы защитить его от прокола, раздавливания или воздействия солнечных лучей на рабочем месте. Еще одним лучшим кандидатом является «Onix» от Watts Radiant, прочная трубка из EPDM, которая более устойчива к небрежному обращению на рабочем месте и ультрафиолетовому излучению.

Система есть сумма ее частей
Специальные распределительные устройства, называемые коллекторами, направляют нагретую жидкость в несколько контуров труб излучающего пола. Коллекторы обычно располагаются близко к отапливаемой зоне, хотя их можно установить и в механическом помещении. Каждый набор коллекторов включает в себя подающий (горячий) и возвратный (более холодный) коллекторы. Коллекторы обычно включают балансировочные клапаны для управления потоком нагретой воды в каждый контур или петлю. Контуры представляют собой петли из труб PEX или EPDM, которые начинаются на подающем коллекторе и заканчиваются на обратном коллекторе. Комбинация коллекторов и контуров нагревает определенную область, называемую зоной. Зона может состоять из одной комнаты или нескольких.

Одним из наиболее интересных продуктов для водяных радиаторов является высокотехнологичная блокирующая подложка Bekotec производства Schluter. Панели из пенополистирола с шипами укладываются непосредственно на несущую основу для изоляции трещин и звука, а также для теплоизоляции. Излучающая тепловая трубка помещается между геометрическим рисунком «шпилек», которые возвышаются на нижнем уровне.

Электрические системы являются еще одним вариантом
Электрические системы могут быть лучшим выбором для небольших помещений, таких как главная ванная комната. Конечно, если электроэнергия доступна в местном масштабе, ее можно использовать для обогрева или обогрева пола всего дома или предприятия. SunTouch является ведущим поставщиком систем матов для внутреннего использования.

Delta-Therm продает тяжелые электрические кабели, хорошо подходящие для использования вне помещений. Для плит, лестниц и пандусов тросы снеготаяния изготовлены из неорганических материалов, поэтому они не изнашиваются со временем. Кабельные сборки укладываются в виде змеевика и крепятся к армирующей сетке перед заливкой бетона или асфальта. Поскольку кабели имеют постоянную мощность, возможность регулировать тепловую мощность на квадратный фут достигается за счет расстояния между кабелями, обычно на расстоянии от 6 до 9 дюймов.

С чего начать?
Всегда лучше пригласить профессионального установщика, который знает и имеет опыт работы с лучистым теплом, предпочтительно член ассоциации Radiant Panel Association. Затем вы можете с уверенностью выбрать, в какой степени вы будете вовлечены в процесс.

Также проверьте сайты производителей, перечисленных в конце этой статьи. Опросите нескольких профессиональных установщиков: обязательно спросите, принадлежат ли они к RPA. Также посетите один из лучших сайтов в отрасли. На этом сайте есть средство поиска подрядчиков, которое поможет вам найти лучшую фирму.

Есть еще вопросы по вашему проекту?

• Вопрос*
• У вас есть фото проекта, которым вы хотели бы поделиться с нами?

  Перетащите файлы сюда или

  Допустимые типы файлов: jpeg, jpg, gif, png, pdf, макс. размер файла: 50 МБ.

  Допустимые форматы: jpeg, jpg, gif, png, pdf.0003

  • Электронная почта*
  • Телефон
  • Примечание. Некоторые вопросы будут опубликованы анонимно, а ответы на них будут опубликованы в конце этой статьи, чтобы поделиться ими с другими читателями.

  Советы по максимальному использованию полов с лучистым подогревом

  Подложка Levelrock RH, предназначенная для использования с широким спектром напольных покрытий, может быть быстро уложена и обеспечивает прочность на сжатие до 3500 фунтов на квадратный дюйм.

  Мы знаем, что интерьерные бетонные полы могут быть элегантными, художественными, стильными и утонченными, но теплыми? Да, благодаря технологии лучистого тепла. «Излучающее тепло — это единственный способ сделать бетон теплой и комфортной поверхностью», — говорит Джон Свини, региональный менеджер по продажам компании Watts Radiant в Спрингфилде, штат Миссури.

  Валери Уэллс, президент и главный исполнительный директор Artscapes Inc., Альбукерке, Нью-Мексико, говорит, что в наши дни все больше людей готовы использовать бетон в качестве конечного продукта для пола. Это увеличивает потребность в лучистом тепле. «Бетон — это самый эффективный способ использования лучистого тепла — без сомнений, — говорит Уэллс. «Нет ничего лучше, чем ходить по дому босиком, как можно больше подрумянившись. Моим клиентам это нравится».

  Марк Эзертон, операционный партнер Advanced Hydronics, Денвер, Колорадо, считает, что людей не должны отвлекать система отопления или некомфортная температура. «Когда вы входите в дом с сияющим полом, вы попадаете в одеяло комфорта», — говорит он.

  Основы систем лучистого отопления описаны в этом журнале, и их можно найти на веб-сайте Ассоциации излучающих панелей. Цель этой статьи — осветить некоторые новые разработки в кодах, материалах и приложениях.

  Изоляция — разница между комфортом и отказом Системой снеготаяния можно управлять вручную или настроить датчик, который автоматически включит ее при выпадении снега.

  Одним из наиболее важных фактов, которые необходимо понять об лучистом тепле, является то, что оно является всенаправленным. Это означает, что жар неравномерный и неуправляемый без тщательного планирования. В бетонном полу трубы в наземной плите будут нагревать землю под собой, а также этаж выше, если они не будут должным образом изолированы. Чарльз Крупка, президент компании FloorHeat Co. в Лансинге, штат Мичиган, рекомендует использовать изоляцию с R-значением 10 до основания и 4 фута вглубь здания. «Очень важно изолировать стороны бетонного пола», — говорит он. «Делайте все, что в ваших силах, чтобы поднять температуру».

  По словам Джона Свини, наиболее распространенной изоляцией для заливки на уровне или ниже уровня земли является экструдированный полистирол, укладываемый под плиту и по ее вертикальному периметру. «Толщина изоляции и коэффициент сопротивления теплопередаче зависят от местоположения и климатических условий проекта, но обычно от одного до двух дюймов», — говорит он. Он добавляет, что расстояние между трубами должно составлять 6 дюймов по центру там, где они проходят близко к внешним стенам, и 12 дюймов по центру на четыре фута или дальше вглубь комнаты. Наконец, он рекомендует следовать местным передовым методам защиты от влаги и пара.

  «Вы обязательно должны изолировать», — подчеркивает Марк Эзертон. Фактически, он сыграл важную роль в создании местных норм, требующих надлежащей изоляции. С тех пор это требование было включено в Международный механический кодекс. Результатом является улучшение репутации лучистого тепла в плане эффективности и комфорта. По словам Боба Рора из компании Show Me Radiant Heat and Solar, Роджерсвилл, штат Миссури, эта бетонная статуя собаки подключена к лучистому теплу

  Новый изоляционный продукт решает несколько проблем одновременно. изоляция из пенополистирола поставляется в блокирующих панелях. Полистирольная пленка с обратной стороны выполняет роль пароизоляции. Трехмерная сетка в верхней части позволяет установщикам вставлять гидравлические трубки через определенные промежутки времени. Распорки проходят над трубкой, поэтому по панелям можно ходить, не смещая трубку.

  Инфракрасное изображение статуи собаки, показывающее работающее тепловое излучение. Кажется, у собаки нет тепла в голове.

  Рекомендации по бетону
  Когда изоляция и трубы установлены, следующим важным этапом является заливка бетона. «Самая большая проблема, которая может возникнуть, заключается в том, что труба находится слишком близко к поверхности бетона», — говорит Джон Суини. «Мы указываем, что обычный бетон должен быть как минимум на два дюйма выше верхней части трубы. Это предотвращает растрескивание бетона. Иногда отсутствие планирования приводит к тому, что заливка получается слишком тонкой, потому что не хватает места, чтобы натянуть трубку на два дюйма».

  Wells также подчеркивает правильную толщину бетона. «Помните, что пропилы составляют четверть глубины плиты, поэтому трубка должна быть установлена ​​достаточно глубоко, чтобы предотвратить повреждение», — предостерегает она. Джон Суини отмечает, что создание компенсационных швов позволяет двум массам бетона двигаться по отдельности. Если ожидается большое движение, он рекомендует обернуть трубку ПВХ или другим жестким материалом на 6 дюймов с каждой стороны соединения. Это снимает напряжение движения с трубы и передает его на втулку.

  Важным этапом установки является испытание труб под давлением. Чарльз Крупка всегда проводит испытание давлением воздуха от 60 до 100 фунтов на квадратный дюйм в течение 24 часов, чтобы он мог выявить и устранить любые утечки до заливки бетона. Суини рекомендует держать трубу под давлением даже во время заливки бетона. Таким образом, если труба повреждена и возникает протечка, ее можно отремонтировать до того, как бетон схватится. «Это единственный шанс увидеть, не были ли повреждены трубы во время заливки», — говорит он. «Если вы видите пузыри, у вас есть проблема. Вы можете сделать ремонтную муфту тут же или заблокировать место для ремонта позже. Нынешние трубы PEX настолько прочны, что редко повреждаются, но имеет смысл не рисковать».

  Установка лучистого отопления для дома в Санта-Фе, штат Нью-Мексико. Радиационная трубка — это Watts Radiant Onix.

  Подложка для пола Levelrock RH разработана специально для использования в жилых электрических и водяных системах лучистого отопления.

  Бетон находит все более широкое применение в декоративных целях, и лучистое тепло не отстает. Боб Рор установил трубки в бетонные скульптуры, превратив их в излучающие обогреватели. Рор также установил трубку в прилавке в ванной. Столешница была изготовлена ​​в заводских условиях с выходящими сзади трубками для подключения к котлу. В установленном виде это соединение просто выглядит как дополнительный сантехнический запорный вентиль. «Прилавок похож на чугунный радиатор весом 400 фунтов, — говорит Рор. «Он согревает ванную комнату. Он на отдельном термостате, так что мы можем наслаждаться теплым полом и счетчиком круглый год, даже когда мы не отапливаем остальную часть дома».

  Подложки из литого гипса
  В то время как бетон считается лучшим выбором для лучистого тепла в плитах на уровне или ниже уровня земли, гипсовый цемент чаще используется выше уровня земли. Теперь специально для лучистого тепла был разработан новый продукт, который устраняет некоторые недостатки этого материала. Подложка Levelrock Floor Underlayment RH от United States Gypsum Co. (дочерняя компания USG Corp.) предлагает гладкую, устойчивую к растрескиванию поверхность, на которую можно наносить декоративное микротоппинг, а также традиционную плитку или деревянный настил. Высокая прочность на сжатие и устойчивость к усадке отличают его от других подложек, так как он особенно хорошо подходит для лучистого тепла.

  Levelrock прокачивается через шланг в два этапа. Деннис Соча, бизнес-менеджер Levelrock, рекомендует смешивать первый подъем на нижнем пределе диапазона спада, чтобы сделать его прочнее и удерживать трубки на месте. Второй подъемник обычно заливается при спаде ближе к верхнему пределу диапазона для более гладкой отделки. Испытания на осадку проводятся на рабочем месте для определения текучести материала. Второй лифтинг следует наносить в течение часа или двух после первого лифтинга или как только по первому лифтингу можно будет ходить, чтобы создать прочную связь. Типичная монтажная бригада состоит из четырех-шести человек. В конце приложения есть один, чтобы обращаться со шлангом, и один с калибровочными граблями, чтобы установить соответствующую толщину и закончить материал. Для более крупной работы может потребоваться дополнительный человек для помощи со шлангом. В конце смешивания, рядом с насосом, есть еще два члена бригады — один человек, управляющий насосом, и один, который работает с материалами, подающими песок и цемент. Опять же, для более крупных работ может потребоваться дополнительный обработчик материалов. Такая бригада может установить от 10 000 до 15 000 квадратных футов в день. Быстрый процесс схватывания подложки Levelrock позволяет торговать на полу уже на следующий день.

  Этот продукт обычно более плотный, чем легкий бетон, который можно использовать поверх фанеры на верхних этажах. Это потому, что он сформулирован в контролируемых условиях. Никакие добавки или ингредиенты, кроме песка и воды, не добавляются на месте.

  Партнерство с другими компаниями
  USG продает Levelrock RH только авторизованным аппликаторам, по словам менеджера по маркетингу Джона Мандела. Уполномоченные аппликаторы также могут установить микротоппинг, на который затем можно нанести декоративную морилку или покрытие, если это необходимо. Некоторые бетонные подрядчики добавили к предлагаемым услугам установку Levelrock или других напольных покрытий. Другими аппликаторами могут быть подрядчики по гипсокартону, изоляции или напольным покрытиям.

  В большинстве успешных работ по установке теплых полов задействована команда экспертов. Чарльз Крупка говорит, что такие компании, как FloorHeat Co., обычно привлекают для проектных работ. «Мы проводим анализ тепловой нагрузки на основе стандарта расчетной температуры ASHRAE, чтобы увидеть, сколько БТЕ потребуется для запланированной конструкции в указанном месте. Затем мы составляем предложение на материалы, расположение труб, коллекторы для подачи и возврата, распределительную панель и котел».

  Марк Эзертон рекомендует, чтобы трубку устанавливал полностью обученный и квалифицированный подрядчик по водяному отоплению. Хотя некоторые подрядчики по бетону добавляют этот опыт в свой репертуар, они чаще сотрудничают с подрядчиками по сантехнике или отоплению.

  Боб Рор постоянно тесно сотрудничает с тремя или четырьмя различными подрядчиками, включая эксперта по декоративному бетону. «Они знают дело, — говорит он. «Мы все делимся друг с другом работами. Сравняйтесь с суперзвездами».
