Бетон b25 марка: В25 марка бетона

Марка, класс и прочность бетона

Марка бетона (класс бетона) — первый и важнейший критерий выбора бетона. Марка (М) или класс (В) бетона непосредственно зависит от количества, а точнее от концентрации цемента в бетонной смеси и показывает прочность конечного продукта. Прочность бетона — не постоянный параметр, она постоянно нарастает в течение нескольких лет, начиная с момента заливки. Заданную прочность материал набирает через 28 дней. Класс В25 (марка 350) например означает что куб 15 см3 из такого бетона через 28 дней должен выдерживать нагрузку не менее 25 МПа или 350 кг на см2.

Каждая марка обладает своими особенностями, характеристиками и областью применения. Подробнее с каждым классом можно ознакомиться пройдя по соответствующей ссылке ниже

Бетонные марки (классы) производимые заводом ЛенБетон:

М100 (В7,5)М150 (В10)М150 (В12,5)М200 (В15)М250 (В20)М300 (В22,5)М350 (В25)М400 (В30)М450 (В35)М500 (В40)

Стоимость товарного бетона

Цена на бетон актуальна на 25 декабря 2022, при заказе от 1000 м³, стоимость за 1 м3 в рублях, без учета стоимости доставки.

Класс/Марка бетона

Цена за 1 куб

M50 (В3,5) F75 W4

3060

M75 (В5) F75 W4

3250

В7,5 (М100) F75 W4

3600

В10 (М150) F75 W4

3700

В12,5 (М150) F100 W4

3750

В15 (М200) F100 — F150 W4

3800

В20 (М250) F100 — F150 W4

3950

В22,5 (М300) F100 — F150 W4 — W6

4100

В25 (М350) F100 — F150 W4 — W6

4200

В30 (М400) F100 — F150 W4

4400

В35 (М450) F100 — F150 W4 — W8

4600

В40 (М500) F100 — F150 W4 — W10

4700

Цены на бетон с повышенными требованиями

Заявка на скидку

Отправьте заявку на доставку бетона и получите скидку на доставку.

Заполните правильно Имя

Заполните правильно Телефон

Если вы заказываете бетон в первый раз — ознакомьтесь с правилами отгрузки

Основные принципы выбора марки бетона

Если стоит вопрос выбора марки бетона, то конечно самый правильный и простой вариант — обратиться к специалисту. В частности, наши менеджеры могут ответить на такие вопросы как: «Какой бетон подойдет для фундамента?», «Какая марка подойдет для заливки пола в гараже?» и многие другие.

Для расчета марки бетона необходимо сначала прикинуть нагрузку, которую предстоит выдержать материалу. Затем необходимо подобрать марку бетона, соответствующую по прочности предполагаемой нагрузке. Естественно, строительный материал надо брать с запасом прочности, поэтому обычно берут бетон на 1-2 класса прочнее.

• Морозостойкость
• Водонепроницаемость
• Подвижность

Задайте вопрос.

+7 (812) 703-90-66

Быстрый расчет и консультация!

Марки и классы бетона по ГОСТ

Главная » Бетона с доставкой » Марки и классы бетона

Марка бетона — ключевой критерий определения качества продукта при покупке. Все остальные параметры качества — морозостойкость, подвижность и водонепроницаемость — находятся в прямой зависимости от марки.

Специалисты выделяют марку бетона по прочности на сжатие — предел нагрузки (кгс/см²), которую может выдержать образец бетона (15*15*15см) на 28 день после изготовления. Также существует понятие марки бетона по прочности на растяжение, она указывается в том случае, если именно этот показатель имеет ключевое значение в данной конструкции.

Марка обозначается латинской буквой «M». Сегодня на рынке представлены бетоны в интервале от М50 до М1000.

Наравне с понятием марка бетона в современном строительстве широко применяется термин класс бетона. Разница между этими понятиями в том, что если марка — усреднённый показатель, то класс предполагает гарантированное соблюдение указанного уровня прочности. Класс бетона обозначается латинской буквой «В», на рынке можно встретить бетоны от B1 до B60. Сегодня понятия марки и класса бетона используются параллельно.

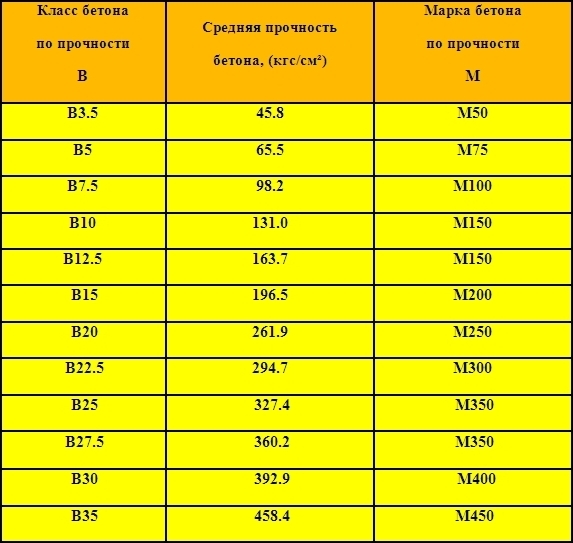

Соотношение между классом и марками бетона по прочности
(нормативный коэффициент вариации v = 13,5%)

Марка и класс бетона определяется не только компонентами, входящими в состав, но и соотношением этих компонентов. Например, в соответствии с рекомендациями по составу и пропорциям бетона, для изготовления бетона М 100 В 7,5 можно использовать цемент марки 400, а можно — марки 500, в последнем случае расход цемента будет ниже. Для каждого строительного объекта состав бетона разрабатывается индивидуально. Чаще всего для изготовления товарного бетона на заводах применяется цемент марок 400 или 500.

Пропорции компонентов бетона при использовании цемента М 400
(цемент, песок, щебень)

Пропорции компонентов бетона при использовании цемента М 500
(цемент, песок, щебень)

Прочность бетона в плитах, исследования вдоль направления бетонирования Бетон в плитах, исследования по направлению бетонирования

Богдан Стависки

Строительный институт, Вроцлавский технологический университет Выбжезе Выспянскего, Вроцлав, Польша

Электронная почта: Bohdan. [email protected]

Поступила в редакцию 15 октября 2011 г.; пересмотрено 21 ноября 2011 г.; принят 30 ноября 2011 г.

Ключевые слова: Бетон; Прочность бетона на сжатие; Неразрушающий

АННОТАЦИЯ

В теории бетона предполагается, что бетонные композиты изотропны в макромасштабе. Например, предполагается, что прочность плиты перекрытия или балки одинакова во всех направлениях, а ее неоднородность случайна. Поэтому ни расчеты несущей способности конструктивных элементов, ни методы исследования бетона в конструкции на месте не учитывают в достаточной степени тот факт, что предположение об изотропии бетона является чрезмерно оптимистичным. Настоящее исследование показывает, что изменение прочности бетона по направлению бетонирования оказывает не только качественное влияние (как это принято считать), но и значительное количественное влияние. Это указывает на то, что бетон представляет собой композит, который еще полностью не изучен. В работе представлены оценки однородности рядового бетона (РБ) по толщине компонента в направлении бетонирования. В исследованиях использовали ультразвуковой метод и модифицированные экспоненциальные головки с точечным контактом с бетоном [1-3].

1. Введение

В конструкции здания есть компоненты, которые должны обладать особыми свойствами, но не обязательно во всем поперечном сечении. Изгибаемые компоненты, такие как балки и плиты перекрытий, обычно сжимаются в своей верхней зоне, и прочность бетона на сжатие особенно важна в этой зоне. Детали обычно отливают в том же положении, в котором они впоследствии остаются в эксплуатации, т. е. с нажатой их верхней зоной. Ожидается, что бетон в верхней зоне будет немного слабее, чем в нижней зоне, но неясно, насколько слабее [4,5]. Также плиты перекрытий в производственных цехах наиболее подвержены истиранию и ударным нагрузкам в своей верхней зоне, которая не является их самой прочной частью. Из практики известно, что промышленные полы относятся к наиболее часто повреждаемым элементам здания.

При испытании железобетонных балок или плит перекрытий доступ к ним возможен только с нижней стороны, поэтому испытываются только нижние части и на этом основании делаются выводы о прочности бетона во всем поперечном сечении, в том числе в сжатая верхняя зона. Таким образом, возникает вопрос: насколько велики ошибки, допускаемые в такого рода исследованиях?

Для ответа на вышеуказанные и другие вопросы были проведены испытания прочности бетона в различных конструктивных элементах, особенно в горизонтально забетонированных плитах. Анализировалось изменение прочности по толщине компонентов.

2. Значение исследований

Результаты исследований, представленные в статье, показывают, что прочность бетона на сжатие в горизонтально сформированных конструктивных элементах изменяется по их толщине. В верхней зоне прочность на 25-30% ниже, чем в средней зоне, и может быть на 100% ниже, чем в нижней зоне. Наблюдения основаны на результатах неразрушающих испытаний, проведенных на кернах, взятых из конструкции, и проверенных разрушающим методом. Интересно отметить, что, несмотря на большой прогресс в технологии бетона, изменение прочности на сжатие по толщине элементов конструкций характерно как для старых (старше 60 лет) бетонов, так и для современных обычных бетонов.

3. Методика испытаний

Предварительно Испытания бетона на прочность проводились ультразвуковым методом с использованием экспоненциальных головок с точечным контактом с бетоном. Подробные характеристики головок можно найти в [2,3]. Частота головок 40 и 100 кГц, диаметр их концентраторов 1 мм ² ). Сечение оголовка показано на рис. 1.

Для определения реальных распределений прочности в существующих конструкциях из них были высверлены цилиндрические керны диаметром 80 мм или 114 мм (рис. 2) в направлении бетонирования. Затем из кернов вырезали образцы высотой, равной диаметру.

Рис. 1. Ультразвуковой датчик с экспоненциальным концентратором.

Рисунок 2. Образцы кернов, высверленных из плит.

Ультразвуковые измерения кернов проводились по схеме, представленной на рисунке 3. Ультразвуковые импульсы (пинги) пропускались в двух перпендикулярных направлениях I и II в плоскостях, расположенных через каждые 10 мм. Таким образом можно было определить, как изменялась скорость пинга по высоте сердечника, т. е. по толщине тестируемого элемента.

В обоих тестовых направлениях были определены времена прохождения пинга и рассчитаны скорости C _L . Скорости с двух направлений в тестируемой измерительной плоскости усреднялись.

Затем из кернов вырезали образцы высотой, равной их диаметру 80 мм. Средняя скорость ультразвукового импульса C _L для центральной зоны образца коррелировала с усталостной прочностью f _c , определенной в результате разрушающих испытаний, проведенных на приборе для испытаний на прочность. Для разных бетонов были получены разные корреляционные кривые с линейным, экспоненциальным или степенным уравнением. Примеры уравнений корреляционной кривой приведены ниже:

(1)

(2)

(3)

где:

f _c — прочность бетона на сжатие, МПа _L — скорость пинг км/с. Рис. .

, определяющий распределение прочности бетона по толщине испытуемого элемента.

4. Исследование распределения прочности бетона по направлению бетонирования для различных элементов конструкции

4. 1. Исследование бетона в промышленных полах

После пола в складском помещении сахарного завода Бетон в промышленном полу должен иметь особенно хорошие характеристики в верхнем слое. В связи с тем, что он должен был загружаться автоскладами и складироваться сахарной свеклой, а также часто промываться, исследуемый бетонный пол (построен в 1944 г.) был спроектирован состоящим из подстилающего слоя толщиной 150 мм и поверхностного слоя толщиной 50 мм и выполнен из бетона прочностью 20 МПа (бетон А).

В рамках исследований из пола было пробурено восемь кернов диаметром 80 мм каждый. Исследования показали значительные отклонения от проекта. Толщина бетонного основания варьировалась от 40 до 150 мм. Поверхностный слой выполнен не из бетона, а из цементного раствора с песком в качестве заполнителя. Также толщина этого слоя была неравномерной и колебалась от 40 до 122 мм. После ультразвуковых испытаний из стержней вырезали образцы высотой, равной их диаметру 80 мм. Были определены две масштабные кривые: одна для поверхностного слоя и другая для нижнего слоя бетона. Характерное распределение прочности бетона на сжатие по толщине пола показано на рис. 4.

Прочность в верхней зоне значительно ниже, чем в нижней: в пределах от 4,7 до 9,8 МПа для раствора и от 13,9 до 29,0 МПа для слоя бетона. Очень низкая прочность верхнего слоя раствора является результатом сильной пористости, вызванной выходом пузырьков воздуха вверх при вибрации бетона. На рис. 5 показана пористая верхняя поверхность образца.

Пол в складском зале с вилочным транспортом Пол построен в 1998 году. В качестве подстилающего слоя использовался ячеистый бетон, а поверхностный слой толщиной 150 мм выполнен из обычного бетона с армированием волокном (стальной проволокой) (бетон Б). Стержни высотой 80 мм и 80 мм в

Рисунок 4. Распределение прочности бетона в бетонном основании и в полу из цементного раствора.

Рисунок 5. Верхний слой пола самый пористый и самый слабый.

пробурено из поверхностного слоя. Ультразвуковые измерения и разрушающие испытания проводились, как описано выше. Аналогичным образом обрабатывались и результаты испытаний. Примерное распределение прочности по толщине пола показано на рисунке 6.

Прочность верхней зоны на 40-60% ниже прочности нижней зоны. Проектная марка бетона В25. Но бетон достигает этой прочности аж до 90 мм от верхней поверхности.

Рис. 6. Пример распределения прочности бетона на сжатие в полу складского помещения.

4.2. Исследование бетона в старых и новых плитах перекрытий

Здание, построенное в 1942 г. Исследовали бетон (С) в плитах перекрытий промышленного здания. На всю толщину пола, несущий слой которого имел толщину 115 мм, были пробурены девять кернов диаметром 80 мм. Полученные результаты ультразвукового контроля были преобразованы в значения прочности и показаны на рисунке 7 для наиболее типичного керна.

Визуальный осмотр макроскопической структуры элемента не выявил такой дифференциации прочности. Вид примерной структуры испытанного бетона показан на рисунке 8.

Следовательно, ожидалось равномерное распределение прочности по толщине плиты перекрытия. Но ультразвуковые испытания показали падение прочности до 17 МПа в верхней зоне, в то время как бетон в нижней зоне плиты имел прочность 34 МПа.

Здание, построенное в 2001 г. Современные здания довольно часто строятся из гибридных бетонных конструкций, т.е. перекрытия из сборных железобетонных элементов, образующих подстилающий слой под верхний монолитный слой. Распределение прочности бетона (D) по толщине монолитного слоя исследовали аналогично рассмотренному выше случаю. Керны были просверлены от верхней части пола до сборной бетонной подложки, как показано на Рисунке 9..

В этом случае макроскопические исследования показали гораздо большую пористость бетона в верхней зоне (рис. 10).

По кернам исследовано распределение прочности бетона по толщине монолитной плиты. Характерный график распределения прочности показан на рисунке 11.

Также в этом случае прочность бетона на сжатие сильно различается: составляя около 12 МПа и 23 МПа соответственно в верхней и нижней зоне.

5. Выводы

Испытания обычных бетонов показали неожиданно сильное снижение прочности в верхней зоне горизонтально формованных конструктивных элементов. Это в значительной степени связано с

Рисунок 7. Типичное распределение прочности бетона по толщине испытанной плиты перекрытия, изготовленной в 1942 году.

Рисунок 8. Вид примерной структуры испытанного бетона.

Рис. 9. Гибридная конструкция пола и бурение кернов диаметром 114 мм для ультразвуковых испытаний.

Рисунок 10. Макроскопическое исследование показывает более пористую структуру в верхней зоне бетона в ядрах.

Рисунок 11. Характеристический график распределения прочности бетона на сжатие в монолитном слое гибридной плиты перекрытия.

вибрация бетона, в результате которой крупный заполнитель смещается вниз, уплотняя нижние слои, а воздух движется вверх, аэрируя верхние слои и тем самым увеличивая их пористость (рис. 5). Увеличение пористости бетона приводит к значительному падению его прочности на сжатие. Благодаря использованию ультразвукового метода и датчиков с экспоненциальными концентраторами удалось продемонстрировать, как прочность на сжатие обычного бетона распределяется по толщине конструктивных элементов строительных конструкций. Стало очевидным, что снижение прочности на сжатие в сжатой зоне конструктивных элементов при изгибе и в промышленных бетонных перекрытиях может быть очень большим (до 50 % прочности нижней зоны плиты). Поэтому это явление необходимо учитывать на этапе расчета плит, железобетонных балок и промышленных полов [6].

Результаты представленных исследований относятся к обычным бетонам (БК), которые все больше вытесняются самоуплотняющимися бетонами (СУБ) и высокоэффективными бетонами (ВББ). Поскольку для формования конструкций из таких бетонов не требуется интенсивной вибрации, можно ожидать, что они будут гораздо более однородными по толщине [7]. Это станет известно после завершения текущих экспериментальных исследований.

ССЫЛКИ

1. Т. Гудра и Б. Стависки, «Неразрушающая характеристика прочности бетона с использованием поверхностных волн», NDT&E International, Vol. 33, № 1, 2000, стр. 1-6. дои: 10.1016/S0963-8695(99)00028-6
2. Стависки Б. и Стависки М., «Испытания характеристик направленности ультразвуковых датчиков с геометрически заданными волноводами (на чешском языке)», Бюллетень по сварке неразрушающего контроля, Том. 10, 2000, стр. 17-19.
3. Дзенис В. Применение ультразвуковых преобразователей с точечным контактом в неразрушающем контроле (на русском языке) Издательство Зинатне, Рига, 1987.
4. Й. Хола, К. Шабович и Б. Стависки, «Нетипичные применения ультразвукового метода при испытании бетонных конструкций», 9Европейская конференция по NDT.EC NDT, Берлин, 25-29 сентября 2006 г., DGZFP Proceedings BB 103-CD.
5. Б. Стависки, «Ультразвуковой контроль бетона и раствора с помощью точечных датчиков (на польском языке)», Издательство Вроцлавского технологического университета, Вроцлав, 2009 г.
6. Й. Хола и К. Шабович, «Новый метод неразрушающего контроля Сила с использованием искусственного интеллекта», NDT&E International, Vol. 38, № 4, 2005, стр. 251-259. doi:10.1016/j.ndteint.2004.08.002

Английский

Арабский Немецкий Английский испанский Французский иврит итальянский японский язык Голландский польский португальский румынский Русский Шведский турецкий украинец Китайский

польский

Синонимы арабский Немецкий Английский испанский Французский иврит итальянский японский язык Голландский польский португальский румынский Русский Шведский турецкий украинец китайский язык Украинский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

Ленточный фундамент своими руками Материалы Заливка ленточного фундамента из бетона марки 200.

Полоса фундамента с ренками Материалы Filler Ława fundamentowa z бетонный класс 200.

Бетонирование стволов свай смесью из бетона марки М300

Бетониарские валы палове с мешанином бетонный класс M300

Для заливки пола используется бетон марки М200, который заливается толщиной 10 сантиметров с небольшим уклоном в сторону ворот.

Do wylewania podłogi stosuje się beton klasy M200, który jest wylewany o grubości 10 centymetrów z lekkim nachyleniem w stronę bramy.

Сухие бетонные силосы, транспортировка бетона марки марки S-10 и S-15 в Вильнюсском и Каунасском районах.

Такой бетон в силосах, бетон класса S-10 и S-15, транспортные перевозки в регионах Вильна и Ковна.

Чтобы чаша из бетона прослужила долго и была прочной, используйте бетон марки марки не ниже М350.

Aby misa z betonu wytrzymała długo i beła mocna, użyj klasy betonu nie niższej niż M350.

Прочность несущей бетонной плиты зависит от марки бетона , определяемой содержанием и типом цемента, типом и сортностью заполнителя, соотношением воды и цемента, а также используемыми добавками.

Wytrzymałość nośnej płyty betonowej zależy od klasy betonu , definiowanej przez zawartość i rodzaj цемент, родзай и uziarnienie kruszywa, wskaźnik wodno-cementowy oraz zastosowane dodatki.

При устройстве цоколя в погребе используйте бетон марки марки М100 или сделайте самостоятельно бетонную смесь: цемент марки 400-500, песок и мелкий щебень.

Podczas budowy piwnicy w piwnicy należy użyć betonu klasy M100 lub przygotować mieszaninę betonową niezależnie: gatunek цементу 400-500, piasek i drobny żwir.

Излишки воды в растворе, в результате чего у бетона марки снижается марка , снижается прочность.

Nadwyżka wody w roztworze, wyniku której gatunek betonu jest obniżany, zmniejsza się wytrzymałość.

Бетонные и железобетонные столбчатые фундаменты выполняются из тяжелого бетона марки марки В15-В25.

Бетон фундамента kolumnowe żelbetowe wykonane są z betonu ciężkiego klasy B15-B25.

Бетон марки (М) и прочностью на сжатие (В) М3,5

Класа бетона (M) oraz wytrzymałość na ściskanie (B) M3.5

Возможно неприемлемый контент

Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах.
