1БСП 12-5 АтVскн (ГОСТ 20372-86)
Железобетонные изделия » Балки железобетонные » Балки железобетонные ГОСТ 20372-86
Задать вопрос эксперту
Размеры:
| Длина L, мм | 11960 |
| Ширина B, мм | 280 |
| Высота H, мм | 890 |
| Вес, кг | 4500 |
| Объем бетона, куб.м. | 1.8 |
| Серия / ГОСТ / ТУ | ГОСТ 20372-86 |
Купить 1БСП 12-5 АтVскн (ГОСТ 20372-86)
Запросить цену

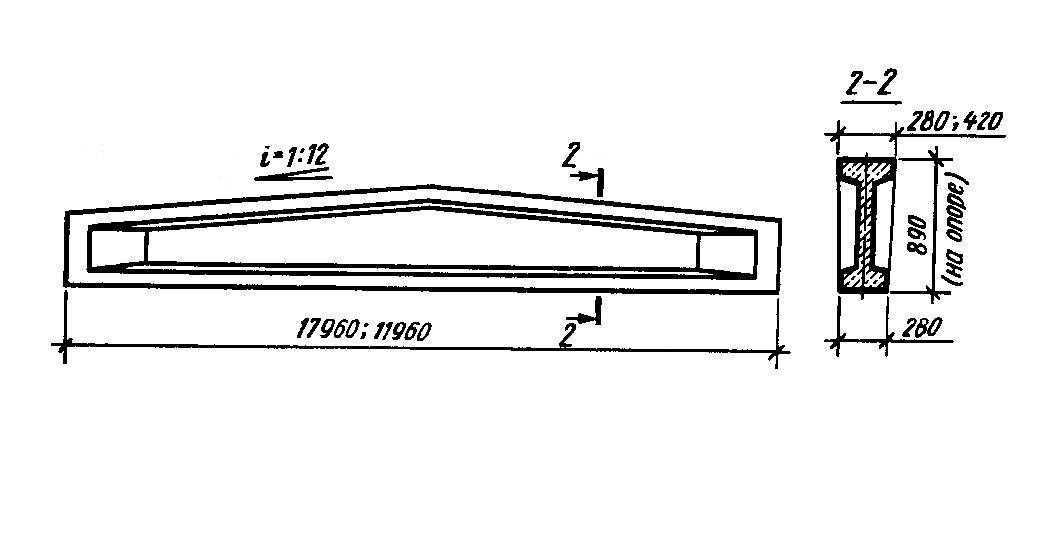

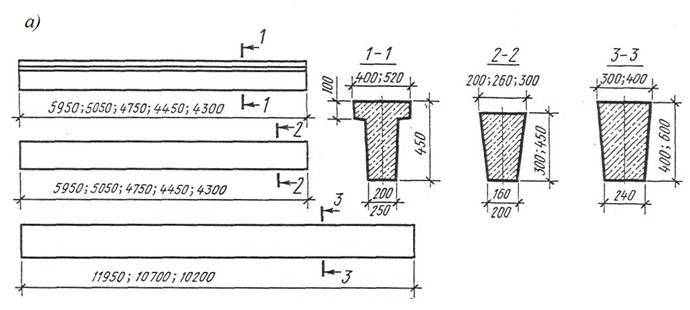

Стандарт изготовления изделия: ГОСТ 20372-86 Балка стропильная 1БСП 12-5 АтVскн (ГОСТ 20372-86) – это железобетонная строительная конструкция. В разрезе такие балки напоминают, букву Т. Основное предназначение балок заключается, в покрытии зданий и сооружений различных назначений, включая здания с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5,0 тонн.

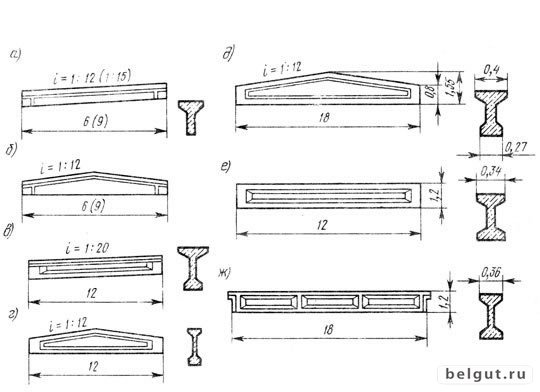

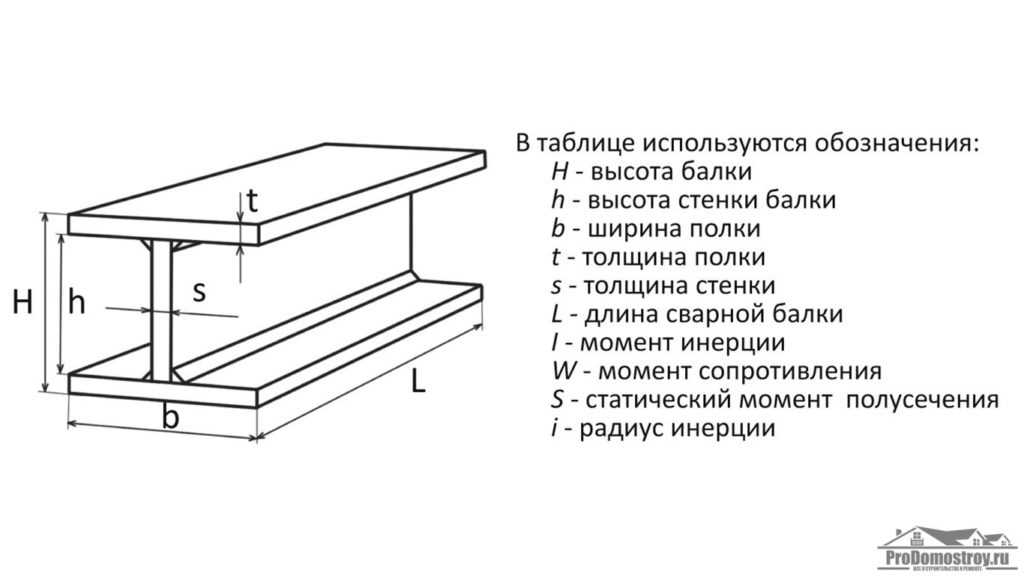

1.Расшифровка маркировки.Маркировка изделия – сочетание букв и цифр, отражающее информацию об изделии. 1БСП 12-5 АтVскн (ГОСТ 20372-86) расшифровывается:1.1 – порядковый номер поперечного сечения 2. БСП – балка двутаврового сечения для плоских покрытий3. 12 – длина, вм4. 5 – группа по несущей способности5. АтVскн – класс арматуры.Маркировочные обозначения должны наноситься несмываемой краской на боковых или торцевых гранях балок, обязательно видимых при хранении.
2. Производство и технические характеристики.Для изготовления стропильных балок используют легкий или тяжелый бетон и арматурный каркас. В состав бетона входят такие компоненты как цемент, вода, песок и щебень. Арматура же состоит из стальной проволоки. Используемая марка бетона и арматуры выбирается согласно, климатических показателей, где будет эксплуатироваться изделие. Возможно изготовление с закладными деталями, их форма и размеры прописываются в проектной документации. Сам процесс изготовления предусмотрен на стендах или силовых формах с натяжением арматуры на упоры.Изготовленное изделие должно соответствовать требованиям ГОСТа 13015.0-83 по следующим параметрам: прочности изделия, жесткости и устойчивости к трещинам, по показателям морозоустойчивости и водонепроницаемости, должны использоваться качественные материалы, прошедшие обработку против коррозии. В результате приемо-сдаточных испытаний изделия принимаются по соответствию рабочей арматуры и закладных деталей проектным чертежам, точности геометрии изделия, толщины бетонного слоя.
3. Правила транспортировки.Транспортировку балок двутаврового сечения 1БСП 12-5 АтVскн (ГОСТ 20372-86) надо осуществлять согласно всем требованиям и с соблюдением технических условий погрузки. Их можно транспортировать только в проектном положении, не допуская свесов. Балки двутаврового сечения 1БСП 12-5 АтVскн (ГОСТ 20372-86) ГОСТ 20372-86 можно перевозить на железно – дорожном транспорте на открытых платформах. Если длина изделия превышает 15 метров, то балки надо перевозить на двух-трех платформах. Хранить балки можно только на специально оборудованных открытых площадках, установленные в кассеты с подкладками, минимальная толщина которых не менее 40 мм.
Похожие изделия
| Название | Длина L, мм | Ширина B, мм | Высота H, мм | Вес, кг | Объем бетона, куб.м. | Серия / ГОСТ / ТУ |
|---|---|---|---|---|---|---|
| 2БСП 12-3 АтIVс (ГОСТ 20372-86) | 11960 | 280 | 890 | 5000 | 2 | ГОСТ 20372-86 |
| 2БСП 12-4 АтVск п (ГОСТ 20372-86) | 11960 | 280 | 890 | 5000 | 2 | ГОСТ 20372-86 |
| 2БСП 12-5 к7 (ГОСТ 20372-86) | 11960 | 280 | 890 | 5000 | 2 | ГОСТ 20372-86 |
| 2БСП 12-7 АIV п (ГОСТ 20372-86) | 11960 | 280 | 890 | 5000 | 2 | ГОСТ 20372-86 |
| 4БСО 12-3 АтIVс (ГОСТ 20372-86) | 11960 | 280 | 890 | 5000 | 2 | ГОСТ 20372-86 |
Под давлением: как бетонные балки реагируют на изгиб
Представим, что вас попросили спроектировать бетонную балку для некоторых секций здания.
Что вы выбираете? Чистый бетон или железобетон?
Последнее, верно? Но что за железобетон? Сбалансированный, недостаточно усиленный или чрезмерно усиленный?
Здесь мы ответим на этот вопрос, а также поговорим в более общем плане об истории бетона и его физических свойствах. Для всех этих «конкретофилов», съешьте свои сердца!
СВЯЗАННЫЕ: 19 ВЕЛИКИХ ИЗОБРЕТЕНИЙ, ИЗМЕНИВШИХ ИСТОРИИ
Сколько лет бетону?
Прежде чем мы углубимся в суть основной темы, давайте бросим беглый взгляд на интересную историю бетона.
Возможно, вы уже более чем знакомы с бетоном, но, скорее всего, вы не понимаете, сколько ему лет. На самом деле, поскольку сегодня он так распространен, вы, вероятно, воспринимаете этот чудо-материал как должное.
Однако это вопиющая несправедливость — бетон — очень древний и увлекательный материал.
Источник: Macrons/Wikimedia Commons Некоторые из первых свидетельств бетоноподобных структур относятся примерно к 6500 г.
до н.э. г. Существуют доказательства того, что ранние конструкции, такие как полы, некоторые элементы жилья и подземные цистерны, были построены в некоторых регионах Сирии и Иордании, а также вдоль Дуная.
В следующий раз тот или иной тип бетона получил широкое распространение примерно в 3000 г. до н.э. . Древние египтяне обычно смешивали глину с соломой для изготовления сухих кирпичей.
Чтобы соединить эти кирпичи вместе, древние египтяне использовали комбинацию гипсового и известкового растворов, в том числе в пирамидах. Раствор такого типа представляет собой тип цемента, который является неотъемлемым элементом бетона.
Великие пирамиды Гизы, например, использовали где-то в районе полмиллиона тонн этого раствора.
Некоторые исследования показали, что части некоторых пирамид, возможно, были построены с использованием метода заливки бетона. Этот метод, по-видимому, использовался на месте пирамид вместо перевозки гигантских камней.
Одним из самых важных нововведений в ранней истории бетона было появление римского бетона. Хотя римляне, конечно, не были первыми, кто изобрел бетон, они были первыми, кто применил его в массовом порядке — насколько нам известно. Примерно ко 2 веку до нашей эры римляне более или менее усовершенствовали эту технику, используя для приготовления смеси вулканический пепел, известь и морскую воду. И римляне, и греки использовали пуццолановую золу, которая предотвращает распространение трещин.
Источник: brownwindsor/FlickrЗатем эту смесь упаковывали в деревянные рамы для отверждения, а после затвердевания бетонные блоки укладывались наподобие кирпичей. Римский бетон был настолько хорошо сделан, что многие римские бетонные конструкции все еще стоят сегодня, например, купол Пантеона.
После падения Рима в развитии бетона возник перерыв, пока в 1793 году Джон Смитон не открыл более сложный метод его изготовления. Позже, в 1800-х годах, Джозеф Аспдин изобрел портландцемент, открыв дверь для современного использования бетона.
Самый популярный
Какова прочность бетона на растяжение?
Бетон использовался во многих строительных проектах на протяжении всей истории по одной простой причине — он крепкий, очень прочный. Не только это, но и довольно легко создать и использовать.
Но не весь бетон одинаков. Сегодня качество бетона во многом определяется его прочностью. Хотя физические свойства бетона будут немного различаться в зависимости от его состава, нам известны характеристики некоторых распространенных форм бетона.
Источник: Phil Roeder/FlickrНапример, портландцемент (одна из наиболее распространенных форм бетона) имеет следующие физические свойства:
- Плотность — ρ : 2240 — 2400 кг/м
1 2
1 3 (140–150 фунтов/фут 3 )
- Прочность на сжатие : 20–40 МПа (3000–6000 фунтов на кв. дюйм)
- Прочность на изгиб : 3–5 МПа (400–700 фунтов на кв.
дюйм) - Прочность на растяжение — σ : 2–5 МПа (300–700 фунтов на кв. дюйм)
дюйм) Другие формы бетона, особенно те, которые используются в конструкционных целях, как правило, должны иметь гораздо более высокую прочность на сжатие и растяжение, чем у «ванильного» портландцемента. Например, некоторые промышленные стандарты, такие как ACI 318, требуют, чтобы бетон имел прочность на сжатие от
Когда мы говорим о прочности бетона, обычно предполагается, что это относится к его прочности на сжатие, как подробно описано выше. Но многие структурные применения бетона также требуют, чтобы он сопротивлялся изгибу, технически называемому изгибом.
Это зависит от типа нагрузки, которой будет противостоять рассматриваемая бетонная конструкция, будь то все здание или только один этаж офиса. По этой причине разные типы бетона используются для разных целей в здании.
В зависимости от предполагаемого использования рассматриваемый бетон должен быть оценен на его способность изгибаться или не изгибаться (изгибаться), сопротивляться натяжению (растяжению), сдвигу (разные слои движутся в разных направлениях) и силам кручения (скручивание) и др.
Источник: Scuddr/FlickrЧто касается прочности бетона на растяжение, испытания показали, что, как правило, прочность бетона на растяжение обычно составляет около 10% его прочности на сжатие (как мы видим для портландцемента выше).
Какое давление выдерживает бетон?
Ответ на этот вопрос зависит от того, что понимается под «давлением». Давление обычно определяется как «действие силы против некоторого препятствия или противодействующей силы».
Хотя вы можете предположить, что это означает надавливание на что-либо, оно также может включать изгибание, сгибание, скручивание и т. д. бетонной конструкции, в зависимости от ее применения (например, колонны, стены, пола и т.
д.). Каждое из этих различных «давлений» на кусок бетона будет восприниматься бетоном по-разному.
На самом деле, большинство формул бетона будут специально разработаны, чтобы противостоять той или иной из этих сил по-разному, в зависимости от его предполагаемого использования. Если бетон будет использоваться для несущих колонн в высотном здании, таком как небоскреб, он должен иметь очень высокую прочность на сжатие (более 5000 psi) , а также высокая прочность на сдвиг и кручение.
Источник: John Loo/FlickrЕсли бетон предназначен для пола, сжимающая сила будет менее важной, и, вероятно, ему потребуется наилучшая доступная прочность на растяжение и изгиб.
Как укрепляется бетон?
Как бы вам ни хотелось поиграться с химическим составом бетонной смеси, наступает момент, когда к ней нужно добавить другие вещества. Здесь на помощь приходит железобетон.
Железобетон, представляющий собой композитную конструкцию, сочетает в себе прочность бетона и стали, что делает его еще более прочным материалом, чем каждый из них по отдельности.
Бетон очень хорошо противостоит сжимающим силам, но в меньшей степени сопротивляется другим силам, таким как сдвиг или растяжение. Поэтому он обычно считается хрупким материалом.
Сталь, с другой стороны, менее способна сопротивляться сжатию, но отлично противостоит сдвигу и растяжению, например, создаваемым ветром, землетрясениями, вибрациями и т. д. Вот почему сталь часто называют пластичным материалом.
На практике это означает, что бетон будет сопротивляться деформациям до определенной степени, но затем резко выйдет из строя. Сталь, с другой стороны, сначала сопротивляется, затем деформируется и, наконец, ломается при гораздо более высоких уровнях деформации, чем бетон.
Источник: David G/FlickrКомбинируя два материала, вы создаете структуру, способную противостоять сильному сжатию, а также способную противостоять высоким усилиям сдвига и растяжения.
Это позволяет использовать железобетон для создания пролетов большего размера, чем это было бы безопасно в противном случае.
Железобетон был впервые создан в 19 в.го века и впоследствии произвел революцию в строительной отрасли.
В чем разница между пере- и недоармированными бетонными балками?
Когда речь идет об использовании бетонных балок для перекрытия пустот, основная сила или нагрузка на балки обычно направлена вниз (благодаря силе тяжести). Это приведет к оседанию самой верхней части, а именно составляющих волокон балки, что приведет к возникновению сжимающих усилий по всей верхней половине бетонной балки. И наоборот, самая нижняя половина балки будет подвергаться натяжению или растяжению.
Существует также тонкая область балки, точно посередине ее поперечного сечения, называемая «нейтральной осью», где волокна не испытывают ни растягивающих, ни сжимающих усилий.
Источник: Reaction Test/YouTube Как мы уже видели, сопротивление сжимающей силе — это хлеб с маслом для бетона, но он менее способен сопротивляться растягивающим силам (примерно
Приведенный выше сценарий, по сути, является чем-то вроде потенциального кошмара.
Итак, как можно смягчить эту потенциальную проблему? Если вы читали раздел выше, вы, вероятно, уже знаете ответ — вставьте высокопрочную сталь в нижнюю часть балки!
Когда дело доходит до добавления стали к бетонным балкам, это можно сделать несколькими способами:
- Сбалансированная секция
- Над усиленной секцией
- Нижняя усиленная секция
Как вы можете себе представить, у каждого есть свои сильные и слабые стороны.
Сбалансированные профили, как следует из названия, предлагают компромисс, при котором верхняя и нижняя часть балки одновременно достигают своих максимальных пределов деформации. Это достигается путем стратегического размещения ряда стальных стержней по самому нижнему периметру (относительно его поперечного сечения) бетона.
Переармированная секция, как следует из названия, включает больше стали, чем обычно требуется для усиления бетонной балки.
Включение большего количества стали в основание бетона приведет к тому, что линия «NA» будет ближе к основанию балки, чем для неармированных или сбалансированных секций.
Напротив, недоармированные балки имеют, как вы уже догадались, менее прочные стержни, чем сбалансированные секции. Это приводит к тому, что «NA» бетонной балки находится ближе к вершине бетонной балки, чем сбалансированные или усиленные секции.
При нагружении как уравновешенных, так и усиленных секций сначала хрупко разрушится самая верхняя бетонная половина балки. Для армированных балок сталь принимает на себя основную нагрузку и выходит из строя задолго до бетона.
Но разве это не проблема? Вообще-то, нет. Когда сталь достигает своего предела текучести, она начинает растягиваться и изгибаться.
Сравнение переармированных (слева) и поджелезобетонных балок. Пунктирная линия представляет собой нейтральную ось, а красный (сжатие) и синий (растяжение) треугольники представляют относительную долю деформации каждой половины.
Источник: Тест реакции/YouTube 9.0002 Это также приведет к изгибу балки, что даст инженерам не только визуальное указание на надвигающуюся катастрофу, но и время, чтобы что-то предпринять. С другой стороны, сбалансированные и чрезмерно усиленные секции выйдут из строя в короткие сроки, прежде чем кто-либо увидит хотя бы малейший признак наличия проблемы.В любом случае балка в конечном счете выйдет из строя, когда бетон раздавится и сломается.
Но у армированных секций есть и другие преимущества. Переармированные и в некоторой степени сбалансированные секции, как правило, более дороги в строительстве по сравнению с недостаточно армированными секциями.
Именно по этой причине в большинстве случаев железобетонные балки с недостаточным армированием, как правило, предпочтительнее либо уравновешенных, либо чрезмерно армированных, поскольку они более экономичны и, как правило, более безопасны.
Ну вот. В следующий раз, когда вы окажетесь в споре о том, какой тип сечения бетонной балки выбрать, теперь вы можете с уверенностью ответить.
For You
наука
Coya нашла способ извлекать дисфункциональные Т-клетки у пациентов и возвращать им функциональность. На данный момент это дало некоторые многообещающие результаты.
Амея Палеха | 16.08.2022
scienceDART — это «важный шаг» на долгом пути к функциональной планетарной защите
Крис Янг| 01.11.2022
инновацияЭта 23-летняя девушка делает прочную и водонепроницаемую мебель из картона
Дина Тереза| 17.08.2022
Еще новости
культура
Компания FTX уличена в переводе 8 миллиардов долларов клиентских денег на секретные счета
Stephen Vicinanza| 14.12.2022
новшество
Чемпионат мира по футболу в Катаре: «рука Бога» против руки технологий
Баба Тамим| 25.11.2022
здоровье
Витамин D в мозге может помочь людям лучше функционировать с возрастом
Бритни Граймс| 15.
12.2022
Что такое усиленная балка? (с изображением)
Армированная балка обычно представляет собой бетонную балку, армированную сталью и способную выдерживать большие весовые нагрузки по вертикали. Они обычно используются в больших зданиях для продольной поддержки. Они повышают устойчивость конструкции и используются в таких областях, как полы и потолки, чтобы выдерживать большие нагрузки.
Эти балки обычно используются для дополнительной поддержки зданий, расположенных в сейсмоопасной зоне. Они переносят свой вес на близлежащие опорные колонны, которые также поддерживают и укрепляют здание. Например, многие сооружения по всему Китаю построены с использованием армированных балок из-за частых землетрясений в стране.
Армированная балка испытывает определенную деформацию при воздействии на нее давления.
Эти балки обычно делятся на две отдельные зоны: зону сжатия и зону растяжения . Стальная арматура в этих двух зонах давления гарантирует, что бетон балки не разрушится под действием приложенной весовой нагрузки. Поскольку сталь прочнее бетона, эти два вещества действуют вместе, чтобы выдерживать эти тяжелые нагрузки.
Такая балка может быть одинарной или двойной усиленной. Эти обозначения относятся к типам давления, которое может быть приложено к балкам. Усиленная балка, имеющая стальные опоры в растянутой зоне, называется одноармированной.
Балка со стальными опорами как в зоне сжатия, так и в зоне растяжения обычно называется дважды армированной. Балки с двойным армированием обычно легче построить, и они позволяют балке оставаться тоньше, чем балки с одинарным армированием. Когда к балке прилагается вес, сталь обеспечивает гибкость, не создавая необходимости в большой балке, в то время как бетон гарантирует, что сталь, в свою очередь, не сломается под давлением.
Балки могут быть усилены как по диагонали, так и перпендикулярно. Это помогает избежать чрезмерного количества швов во время строительства и позволяет сделать архитектуру здания более обтекаемой.
Эти диагональные усиления одинаково надежны при обеспечении поддержки во время землетрясения.
Коммерческие здания обычно содержат большое количество армированных балок. Обычно они сертифицируются строительными инспекторами до завершения строительства и использования конструкции. В большинстве стран установлены нормы для коммерческого строительства, касающиеся сборки и несущей способности армированных балок. Если балка армирована неправильно или вообще не армирована, она не может выдержать вертикальный вес дополнительных этажей в здании и имеет высокую вероятность обрушения при воздействии на нее нагрузки.
