Балки размеры железобетонные: Железобетонные балки перекрытия: виды, типы, размеры ГОСТ

размеры, расчет на прогиб, ГОСТ

Железобетонные балки ГОСТ 28737-90 – полное собрание точных технических требований к рассматриваемым изделиям. Применяются же они для укрепления формы конструкции и для увеличения возможностей её изгибающих моментов. В данной статье мы рассмотрим разновидности балок из железобетона и их параметры.

Фото балок из железобетона

Техническое описание

Инструкция производства столь прочных бетонных изделий предполагает использование надёжного армированного каркаса и бетона не ниже трёхсотой марки.

Совет: если изготавливается железобетонная балка своими руками, то рекомендуется применять предварительно напряжённую конструкцию из арматуры.
Это позволит повысить эффективность восприятия поперечных сил.

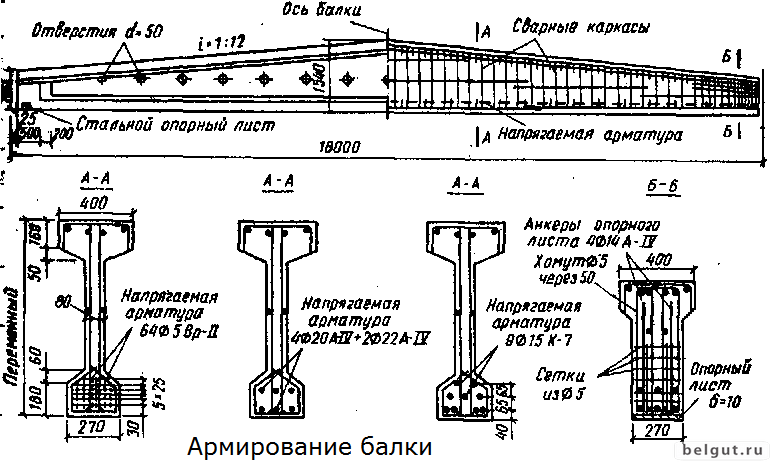

Железобетонная балка 6 м: армированный каркас

Расчет железобетонной балки на прогиб производится согласно формуле приведённой в пособии к СП 52-01-2003.

Совет: в виду сложности проведения самостоятельных расчётов рекомендуется воспользоваться для этой цели помощью одного из он-лайн калькуляторов или специальной программы.
Это даст возможность исключить ошибку и справиться с задачей гораздо быстрее.

Пример подходящей программы, выполняющей расчёт железобетонной конструкции

Виды

По видам в первую очередь рассматриваемые изделия можно разделить по форме производства:

Сборно-монолитная железобетонная балка 18 м

Также балки можно классифицировать в зависимости от сферы их применения:

1. Двутавровые. Цена таких изделий весьма высокая, как и прочностные показатели. Они широко применяются при возведении промышленных и крупнопанельных построек.

Двутавровая железобетонная балка 12 м

2. Обвязочные. Образуют перемычки в проёмах между массивами стен.

Габариты обвязочной балки

3. Подкрановые. Как можно догадаться из названия, эксплуатируются для балансировки работы подъёмного крана.

Подкрановые представители железобетонных изделий

4. Решётчатые. Имеют достаточно узкую направленность и чаще всего применяются при возведении эстакад.

Образец решётчатой конструкции из железобетона

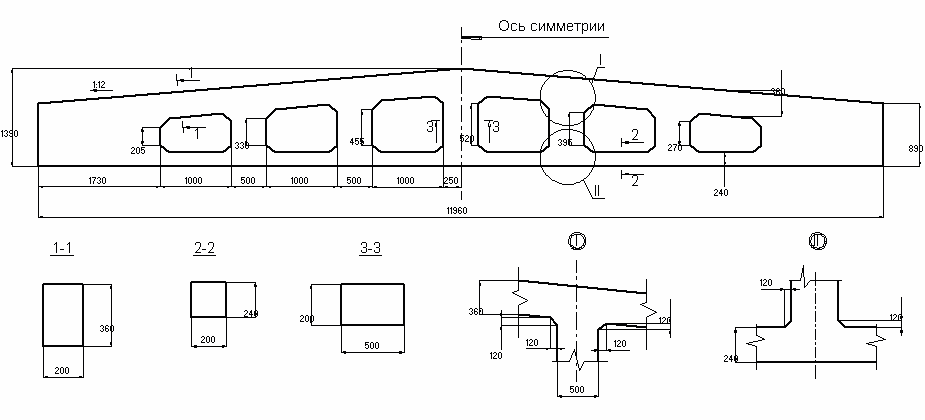

5. Стропильные. Используются, как правило, для покрытия одноэтажных построек кровлей.

Стропильная балка участвует в обустройстве крыши

6. Фундаментные. Позволяют обустроить качественный и надёжный фундамент, как ленточный, так и монолитный.

Фундаментное железобетонное изделие

Как вы можете видеть, рассматриваемые элементы могут практически полностью сформировать каркас здания, начиная от его основания, закопанного в землю, и окачивая кровельной конструкцией. Это значительно упрощает строительные работы и гарантирует надёжность всей постройки.

Габариты

Существуют различные размеры железобетонных балок, рассчитанные на самые разные случаи:

Изготовление

Если ваш строительный объект небольшой, то возможно рациональнее создать железобетонную балку самостоятельно.

Для этого поступаем следующим образом:

1. Выкладываем дно опалубки для бетонного изделия из прочного деревянного щита.
2. Затем формируем стенки, для которых можно взять более тонкие доски.
3. Простилаем с внутренней стороны полиэтиленовую плёнку. Это поможет впоследствии легче отделить дерево от застывшего бетона.
4. Устанавливаем армированные пояса в нижней и верхней части конструкции.

Совет: прутья между собой рекомендуется связывать мягкой проволокой, а не приваривать друг к другу сварочным аппаратом.
Сварка уменьшает их эластичность.

Использование проволоки для фиксации армированных прутьев

5. Замешиваем раствор из цемента, песка и гравия в соотношении 1:2:4 соответственно
   . Воды добавляем в два раза меньше количества получившейся сухой смеси.

Совет: для осуществления замеса лучше всего применить бетономешалку.
Она позволит достигнуть требуемой однородности и ускорит процесс.

Оборудование для замешивания бетона

6. Заполняем получившейся смесью подготовленный объём. При этом не следует растягивать заливку на несколько этапов во избежание образования холодных швов.
7. Бетон пробиваем стальным прутом в нескольких местах и осуществляем вибропрессование , чтобы удалить возможные воздушные карманы внутри раствора.
8. Накрываем конструкцию полиэтиленовой плёнкой и смачиваем водой до полного застывания, которое произойдёт через четыре недели. После чего снимаем опалубку и можем использовать балку по назначению.

Заключение

Балки из железобетона значительно облегчают и ускоряют постройку здания. С их помощью можно выложить фундамент, контуры стен и основание крыши.

Они обладают высокой прочностью, которая гарантирует сохранение структуры постройки даже при очень значительных нагрузках. Широкий ассортимент размеров и форм позволит с лёгкостью подобрать изделие нужных вам габаритов.

Готовые к эксплуатации бетонные балки

Видео в этой статье предоставит вашему вниманию наглядные сведения, касающиеся данной темы. Применение железобетонных балок гарантирует высокую надёжность вашей постройки.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Б 12-2 м по стандарту: Серия 3.501.1-165

увеличить изображение

Стандарт изготовления изделия: Серия 3.501.1-165

Балки Б 12-2 м – являются одной из основных составляющих пешеходных мостовых переходов над железнодорожными путями. Они представляют собой довольно длинную конструкцию со сплошной однородной структурой из армированного бетона с поперечным сечением Т-образной формы. Сверху такие изделия имеют прямоугольную конфигурацию по всей длине. Эти изделия используются для создания основы тротуарной части воздушного сооружения шириной 3 метра. Технические особенности и рабочие чертежи типовых конструкций балок такого функционального назначения можно посмотреть в проектном альбоме

1. Варианты маркировки

При производстве балок на каждое произведенное изделие наносится буквенно-цифровое условное обозначение. В Серии 3.501.1-165 приведены варианты маркировки данных железобетонных изделий. Этот документ рекомендует, что на каждой балке надо указывать: тип изделия, вид используемой арматуры, длину пролета и тип соединения на торцах.

1. Б 12 к1к;

2. Б 12 к1м;

4. Б 12 к1вм;

5. Б 12 к2д;

6. Б 12 к2м;

7. Б 12 к2вд;

8. Б 12 к2вм.

2. Основная сфера применения

Балки Б 12-2 м используются для обустройства мостовых пешеходных переходов над железнодорожными путями. Они используются для перекрытия пролетов между сваями. Такие армированные бетонные изделия предназначены равномерно распределять нагрузку от разнообразного покрытия пешеходных дорожек. Благодаря применению бетонов высокопрочных марок в процессе

3. Обозначение маркировка изделия

На железобетонные балки Б 12-2 м в соответствии с требованиями Серии 3.501.1-165 наносятся условные обозначения по буквенно-цифровой системе. Оно кратко предоставляет информацию о типоразмере, массе балки, способе использования арматуры. Например, если при расшифровке символов условной маркировки на боковой поверхности балки Б 12-2 м, то можем получить следующую информацию узнаем, что обозначают:

1. Б – указывает на вид изделия ? балка;

2. 12 – длина балки в дециметрах;

3. 2 — нагрузка;

4. м – соединение балок осуществляется через монолитный стык.

Планируя возведение несущего каркаса для отсыпного бетонного резервуара, желательно обратить внимание на остальные параметры балки Б 12-2 м:

Длина = 12000;

Ширина = 1450;

Высота = 700;

Вес = 13000;

Объем бетона = 5,2;

Геометрический объем = 12,18.

4. Изготовление и основные характеристики

Организуя изготовление балок Б 12-2 м, любое специализированное предприятие основывается на информации, предоставленной в строительном проектном альбоме — Серия 3.501.1-165. В этом нормативном документе, специально разработанном специалистами, приведены различные варианты производства, рабочие чертежи типовых вариантов бетонных армированных изделий, схемы сборки пространственных каркасов и сеток, тонкости технологического процесса, правила приемки готовой продукции. Повышенные прочностные характеристики балок, используемых для сборки пешеходных мостов, достигаются за счет армирующих каркасов и усиливающих сеток. Для их изготовления применяют стальную рифленую горячекатаную упрочненную арматуру марки А-III. Ее соединение в пространственную конструкцию осуществляется методом вязания без сварки. Изготовление изделий этого вида производится в стальных кассетах методом вибрационного формования с использованием тяжелых бетонов класса В15-25, способных обеспечить повышенную водонепроницаемость, стойкость и прочность. Такие растворы предотвращают образование производственных и эксплуатационных трещин на поверхности блоков.

5. Транспортировка и хранение

Железобетонные балки Б 12-2 м рекомендуется хранить и перевозить надежно закрепив, исключив случайное самопроизвольное падение. При складировании изделий нужно избегать возможной деформации таких длинных изделий. Более подробно с условиями транспортировки и хранения армированных бетонных балок можно ознакомиться в Серии 3. 501.1-165, специально разработанной для сборочных элементов пешеходных мостовых переходов.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Балки и колонны

Сборный железобетон является универсальным конструкционным материалом и может использоваться в качестве конструктивной системы здания, моста или другой конструкции. Сборные строительные системы состоят из различных форм и компонентов. Большинство из них попадают в категории балок, колонн или стен. Однако, поскольку сборный железобетон представляет собой литой материал, практически любая форма может быть изготовлена ​​для удовлетворения потребностей проекта. Основные балки и колонны обсуждаются в этом разделе. Сборные конструкционные системы обсуждаются в Building Engineering Resources.

Балки

Балки обычно считаются конструктивными элементами и изготавливаются в одной из трех основных форм:

• Прямоугольная
• Перевернутые тавровые балки
• Г-образные балки

Балки — это горизонтальные компоненты, поддерживающие такие элементы настила, как двойные тавры, многопустотные плиты, сплошные плиты и иногда другие балки. Их можно армировать либо предварительно напряженными прядями, либо обычными арматурными стержнями. Это будет зависеть от пролетов, условий нагрузки и предпочтительных методов производства производителя сборных железобетонных изделий.

Типовые размеры: Практически любой размер, необходимый для удовлетворения конструктивных требований
Типовая глубина: от 16 до 40 дюймов
Типовая ширина: от 12 до 24 дюймов
Типовое отношение пролета к высоте: от 10 до 20
Отделка: Поскольку балки отливаются вертикально, нижняя часть, боковые стороны и выступы отливаются по форме и, как правило, имеют отделку «как отливка», которая дает гладкую и твердую поверхность. Верх балки затирается отделочной бригадой и может быть гладким, шероховатым, чтобы имитировать отделку поддерживаемых двойных тавров (как в конструкции парковки), или преднамеренно шероховатой, чтобы создать связь с монолитным бетоном, который может быть заливают сверху.

Колонны

Колонны обычно используются для поддержки балок и перекрытий в таких приложениях, как парковочные конструкции и сборные железобетонные конструкции всех типов. Как правило, они разрабатываются как многоуровневые компоненты, от одного этажа до шести и более уровней. Размеры и формы могут варьироваться, чтобы удовлетворить как архитектурные, так и структурные требования.

Стандартные формы: Квадрат или прямоугольник
Типовые размеры: От 12 на 12 дюймов до 24 на 48 дюймов
Отделка: Поскольку колонны отлиты в горизонтальном положении, три из четырех сторон создаются с помощью формы. Эти отделки очень гладкие и чаще всего остаются «литыми» в готовой конструкции, хотя они могут иметь архитектурную отделку и быть открытыми для просмотра. Четвертая сторона обычно затирается, чтобы максимально точно соответствовать трем другим сторонам.

Направляющие балки

Направляющие балки представляют собой наклонные балки с зазубринами, которые поддерживают элементы подступенков стадиона. Они повсеместно используются на открытых стадионах и аренах, а также во многих закрытых аренах и театрах исполнительского искусства.

Типовые размеры: Размеры могут варьироваться в зависимости от конструктивных требований и соответствия различным секциям стояков, которые они поддерживают.
Стандартная ширина: от 16 до 24 дюймов.
Покрытие: Как правило, три стороны имеют «литое» покрытие, что приводит к гладкому и твердому покрытию. Четвертая сторона заглаживается отделочной бригадой, чтобы максимально точно соответствовать остальным сторонам.

Компоненты подъема стадиона обсуждаются в разделе «Разные компоненты».

Что такое Луч? это 5 различных типов, размеров и назначений

Инженер Мойд | 9 марта 2019 г. | сообщения | 2 комментария

Что такое Луч?

Балка – это  горизонтальный элемент конструкции  в здании, способный выдерживать боковые нагрузки, действующие на ось балки. Конструктивный элемент, который противостоит боковым или поперечным силам, приложенным к оси (балки), называется  балкой .

Нагрузки действуют поперек продольной оси, что создает поперечные силы и изгибающий момент . Боковая нагрузка, действующая на балки, является основной причиной изгиба балки. Они отвечают за передачу нагрузки от плиты к колонне. Схема распределения нагрузки:

Плита |> Балка |> Колонна |> Фундамент

Эта балка соединена с колонной, и это соединение называется прямой опорой с лучом, который называется  косвенная поддержка .

Назначение балок

Это конструктивный элемент, способный выдерживать нагрузку, прежде всего, за счет сопротивления ее изгибающим усилиям. Они изготавливаются из стали или железобетона (ЖБК) или из стали. Мы используем его в структуре

• Сопротивление нагрузкам
• Противодействие изгибающему моменту и поперечным силам .
• Соедините раму.
• Обеспечивают равномерное распределение нагрузки.

В балке использовалась различная арматура для других целей, таких как

• Опорные стержни —  Эти стержни расположены в верхней части балки и служат только для удержания хомутов на месте.
• Основные стержни  –  Предназначены для восприятия нагрузок (моментов).
• Хомуты –  Для противодействия касательному напряжению (поперечной силе).

Как правило, они характеризуются своим профилем ( форма, поперечное сечение, длина, материал ). Этот элемент железобетонных конструкций размещается горизонтально, чтобы нести нагрузку и противостоять как изгибным, так и касательным напряжениям.
