Железобетонные балки перекрытий — определение и назначение

Конструкция из железобетонных балок считается наиболее распространенной формой опор, на которые устанавливаются плиты перекрытия. С их помощью можно правильно, а самое главное – равномерно распределить нагрузку, что позволит сделать конструкцию долговечной и надежной. Сегодня в современном строительстве принято использовать монолитные железобетонные балки перекрытия. На такие балки можно укладывать плиты различной формы и размеров: гладкие, ребристые, частореберные. Однако они могут быть слишком тяжелыми. Именно поэтому их рекомендуют устанавливать на больших строительных объектах. Вместе с этим не стоит забывать о том, что монолитные балки из железобетона довольно сложно устанавливаются с использованием подъемных кранов-многотонников. В этом случае можно дополнительно привлекать специальную технику, которая позволит выполнить строительство более быстро и достаточно качественно.

Во время строительства особое внимание нужно уделять несущим балкам, поскольку на них будет максимальная нагрузка. Одной из основных характеристик балок является несущая способность железобетонных балок, от которой зависят размеры объекта и его прочность. Алгоритм расчета несущей способности состоит из нескольких этапов, а именно:

• определения пролета балки,
• расчета прочностных характеристик ж/б балки,
• определения относительной высоты балки,
• определения высоты зоны бетона,
• расчета значения момента (максимального),
• расчета нагрузки (несущей способности).

Поскольку несущая железобетонная балка является основной опорой любого здания, то такие характеристики помогут выбрать его оптимальную этажность.

Расчет cечения железобетонной балки

Для осуществления расчета сечения железобетонной балки необходимо определить высоту сечения балки, а затем ее ширину. В этом плане можно пользоваться расчетной схемой, в условии которой закладываются все параметры для данного строительства. Монтировать балки необходимо начинать вместе со стенами, правильно формируя при этом будущую конструкцию. В самой балке, как правило, закладываются детали по верхнему поясу, что позволит сделать ее более прочной и надежной. Рассчитать сечение железобетонной балки рекомендуется доверить специалистам, знающим сопромат и имеющим опыт.

Стоимость и цена железобетонных балок

Стоимость железобетонных балок зависит от качества материала, а также от длины балки. Компании, которые реализуют такую продукцию, предлагают своим клиентам оптовые закупки данного строительного материала, что существенно понижает их стоимость. Приобретая железобетонные балки, можно воспользоваться услугой доставки выбранного материала для строительства. Часто в стоимость балок уже включена доставка вместе с погрузкой и ее разгрузкой. Уточнять цену такого стройматериала необходимо непосредственно перед приобретением.

ГОСТ и размеры

Не важно, где именно используются железобетонные балки. Важно, чтобы их размер полностью соответствовал ГОСТу. Именно поэтому будущая конструкция будет использоваться как надежный объект. Надо учитывать определенные стандарты, которые выдвигаются к такому строительному материалу. Длина железобетонных балок должна быть такой, чтобы их край не заходил на главную несущую стену. Нежелательно приобретать балки слишком длинных размеров. Их высота должна по ГОСТу составлять определенный процент от длины (5%). Ширина балки соотносится высоте в такой пропорции: 5 к 7. Оптимальным вариантом для железобетонных балок могут быть плиты перекрытия длиной в 6 метров при ширине 0,2 метра и высотой – 0,3 метра. Выбор железобетонных балок должен быть основан на типе сооружения: чердачное, цокольное или межэтажное.

Серия и маркировка

В настоящее время все железобетонные балки имеют свою маркировку и определенную серию, что в обязательном порядке зависит от ГОСТа. Так, в строительстве часто используются прямоугольные профили, которые имеют маркировку в виде буквы Р. Однопотолочные железобетонные балки будут иметь другую маркировку с использование двух букв – РО. Двухпотолочные балки имеют маркировку – РД. Маркировка в виде РБ говорит о беспотолочном применении железобетонных балок. Маркировка железобетонных балок, которые используют для создания балкона, состоит из символов РКП. К дополнительным характеристикам, которые могут указываться в обозначении железобетонной балки, относят конструктивные особенности, устойчивость к внешней среде, сейсмоустойчивость.

Основные характеристики

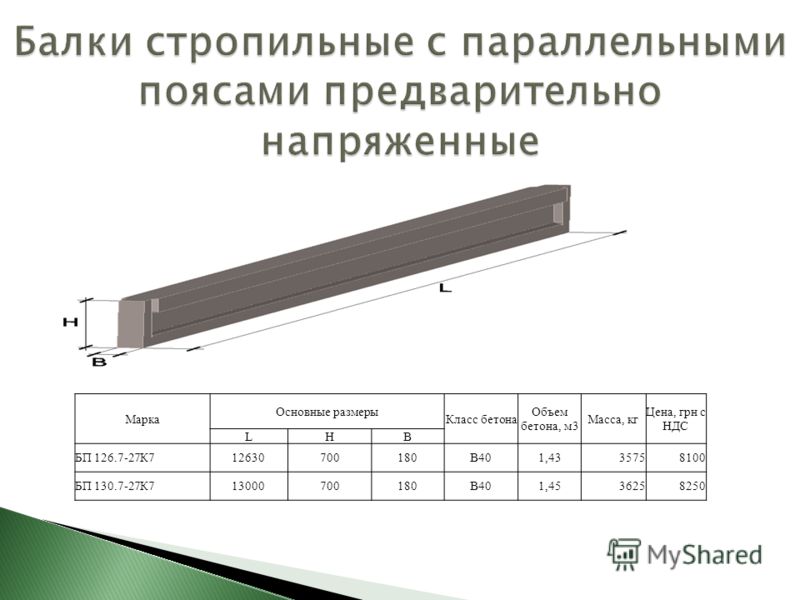

Современные железобетонные балки имеют свои отличительные особенности, которые основаны на типе изделия, его форме, а также на размере. На сегодняшний день в строительстве пользуются популярностью балки из железобетона стропильного типа, фундаментального плана. Ж/б балки огнестойкие, долговечные, практичные, легки в монтаже.

Виды и типы железобетонных балок

Классификация ж/б балок осуществляется на основании таких критериев: шаг колонн, ширина пролетов, тип здания. Балки существуют прямоугольные, трапециевидные, тавровые, двутавровые и полые. Большим спросом в строительстве пользуются межэтажные железобетонные балки и тавровые. При установке межэтажных балок нагрузка равномерно распределяется на плиты перекрытия, обеспечивая тем самым ровную поверхность. Желательно для таких балок выбирать прямоугольную форму изделия.

При выборе тавровых балок лучше всего делать плоскую или скатную кровлю. Это позволит в результате получить надежность, практичность и длительность в эксплуатации всего сооружения. Качественные двутавровые железобетонные балки можно купить в специализированных магазинах или на складах. Балки для плит перекрытия могут быть различного вида. В строительстве больших промышленных предприятий применяются прямоугольные балки или в виде трапеции. Такая форма позволяет без особых сложностей закрепить плиту перекрытия, обеспечив при этом надежность всей конструкции.

Монтаж и установка железобетонных балок

Монтаж и установка железобетонных балок – работа, с которой отлично справляются специалисты. Ведь они знают особенности сооружения зданий с использованием конкретных строительных материалов. Подготовка к монтажу заключается в нанесении с помощью краски осевых рисок и очистке закладных деталей. Обычно их монтаж осуществляется способом «на весу» с использование кранов. Поднимают железобетонные балки за монтажные петли с помощью обычных строп или же при помощи «удавки», которая делается с двух сторон балки. Размер строп выбирается в зависимости от длины балки. Ж/б балки закрепляют к подстропильным балкам и колоннам. За счет правильного монтажа несущих балок можно добиться прочности конструкции. Устанавливая железобетонные балки, необходимо помнить о том, что вся конструкция должна быть достаточно прочной, огнестойкой, практичной, долговечной.

У нас есть:

Назначение железобетонных балок перекрытия. Виды, размеры, формы.

Железобетонные балки перекрытия – это неотъемлемая часть практически любого строения промышленного, хозяйственного и жилого назначения. Они отлично зарекомендовали себя на объектах большой площади, благодаря тому, что они не дают прогибов и вибраций в процессе эксплуатации, а также в зданиях, эксплуатируемых в условиях высокой влаги и с повышенными требованиями к пожарной безопасности.

Разновидности и серии изделий

Железобетонные балки имеют достаточно большое количество модификаций и вариантов исполнения. Так, например, в зависимости от назначения здания, а также используемых плит применяют следующие виды изделий:

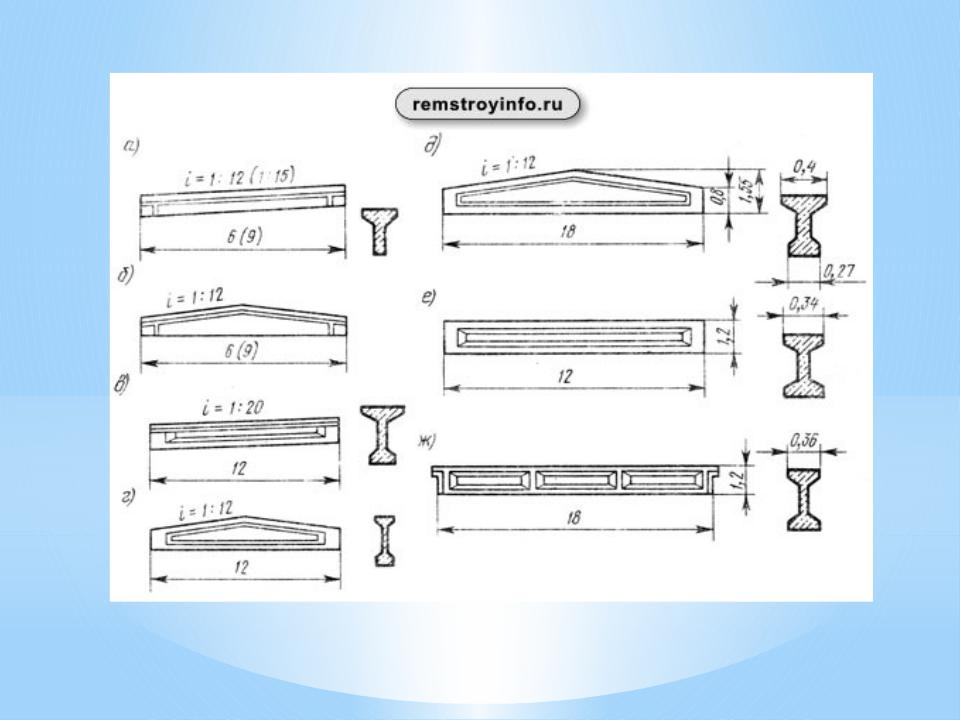

• Трапециевидные.
• Полые или полнотелые.
• Прямоугольные.
• Двутавровые и тавровые.
• L-образные и т.д.

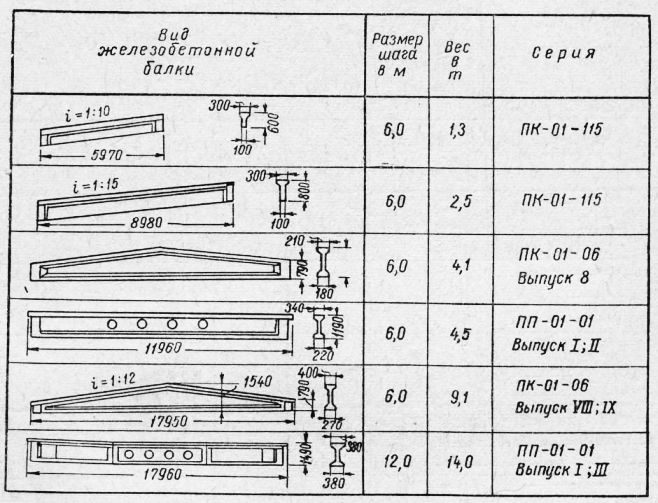

При этом ЖБ-изделия данной категории делятся на серии и имеют свою маркировку:

• РО – однополочные.
• РД – двухполочные.
• Р – имеющие прямоугольный профиль.
• РБ – отметка для бесполочных вариантов.
• РКП – балконные плиты и т.д.

Нормативные документы и размеры

Выпуск практически любых строительных конструкций и материалов строго регламентируется определенными стандартами и нормами. Так и в случае с балками перекрытия. Для них существуют отдельные ГОСТы:

• 24893.2-81.
• 24893.1-81.
• 20372-90.

При этом размерная сетка подобных изделий, представленных на рынке, достаточно вариативна и сможет удовлетворить потребности на любом объекте, независимо от его масштаба:

• Длина – до 24 м.
• Высота – от 20 см до 1,2 м.
• Ширина – от 30 см до 1,2 м.

Также возможно изготовление межэтажных балок перекрытия по индивидуальным размерам.

Выбор балок: на что обратить внимание?

В условиях достаточно обширного предложения на рынке с выбором подходящих элементов бывает совсем непросто. Особенно это касается частных застройщиков, которые не имеют специальных знаний и могут рассчитывать только на свои силы. Рассмотрим основные рекомендации по выбору подходящих балок.

По типу:

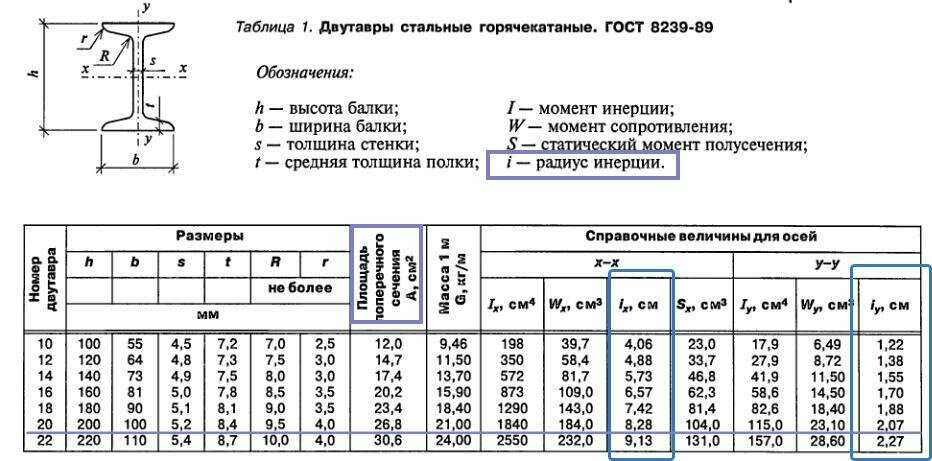

• Двутавровые. Лучше всего подходят для зданий с большими пролетами или, где предполагается повышенная нагрузка на перекрытие.

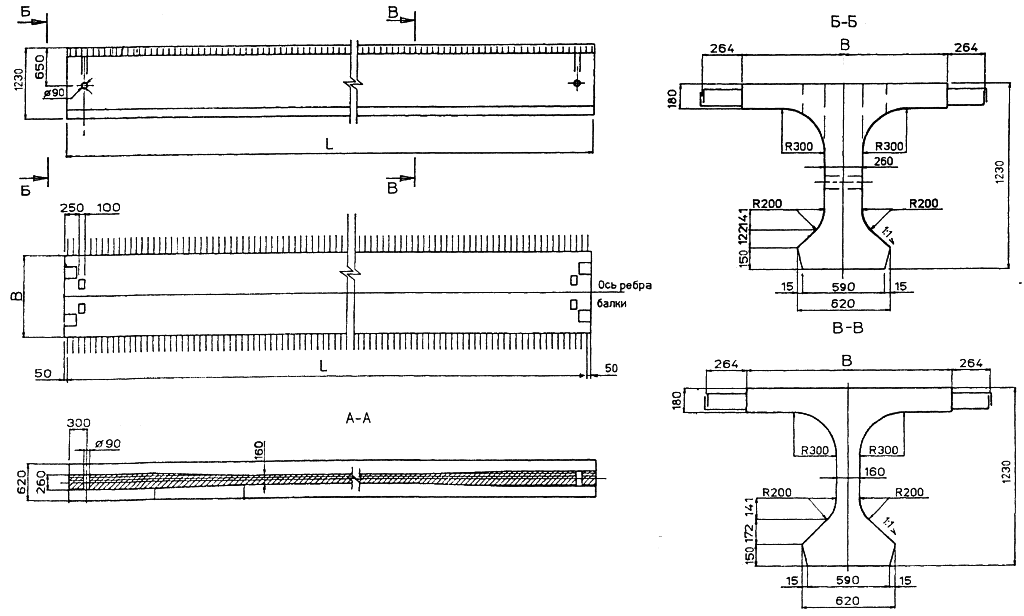

• Тавровый. Профиль данного типа отлично проявил себя в обустройстве скатных и плоских крыш.
• Двускатные и трапециевидные. Так называемые Sl балки характеризуются высокой устойчивостью к воздействию температур и пламени, поэтому рекомендуются для использования на объектах с большим шагом опорных колонн.
• Прямоугольны. Для зданий высокой частотой ребер перекрытия будет достаточно прямоугольных балок с арматурным ребром жесткости.

По размеру:

• Балка должна превышать ширину пролета на 40 см минимум для того чтобы при строительстве она могла прочно опираться на не сущие стены.
• Длина и высота балки перекрытия должны соотноситься как 20:1.
• Идеальным соотношением ширины и высоты балки считается 5:7.

По нагрузке:

• Максимально допустимая нагрузка на потолочные балки должна составлять не менее 205 кг/см2 (при этом показатель жесткости должен быть не менее 1/250).
• Чердачные балки должны быть способны выдержать нагрузку не менее 105 кг/см2, при этом иметь показатель жесткости от 1/200.

Изделия от производителя

ООО «БЗСК» предлагает балки перекрытия собственного производства. Компания тщательно контролирует их качество на всех этапах производства – проверяя как само сырье в лаборатории, так и готовые изделия, что отображается в соответствующем паспорте. Получить более подробную информацию или осуществить заказ можно по номеру +7 343-361-11-78.

Thumb Правила и спецификации для расчета железобетонной балки

🕑 Время чтения: 1 минута

Проектирование железобетонной балки достигается методом проб и ошибок. Тем не менее, коды дизайна, определенные эмпирические правила и прошлый опыт могут значительно сократить длительный процесс проектирования.

Сначала следует оценить некоторые аспекты конструкции, такие как геометрия и собственный вес, а затем проверить их в процессе проектирования. Применимые коды, такие как ACI 318-19предоставить спецификации, чтобы помочь проектировщику, но все же необходимо сделать некоторые оценки и предположения.

Опытный проектировщик может сделать очень точные предположения. Напротив, новые проектировщики, у которых мало опыта или он вообще отсутствует, должны полагаться на пробные расчеты или произвольные правила, модифицированные в соответствии с конкретной ситуацией.

Расчетные допущения для железобетонных балок могут потребоваться для собственного веса балки и ее геометрических размеров. Нормы проектирования содержат спецификации, касающиеся выбора размера стержней, расстояния между ними, бетонного покрытия и размещения стержней.

Содержание:

• Предположения и спецификации для проектирования железобетонного луча
  • 1. Размер луча
  • 2. Выбор размера бар
  • 3. Минимальная ширина луча
  • 4. Бетонная крышка
  • 5. Шад -шкафа
  • 4. Бетонная крышка
  • 5. Шад.
  • 6. Размещение стержней
  • 7. Собственный вес железобетонной балки
• Часто задаваемые вопросы

Величина балки при отрицательных моментах или усилиях сдвига. Коэффициент момента ACI можно использовать для расчета моментов конкретного пролета. В качестве альтернативы проектировщики могут оценить толщину балки от 60 мм до 65 мм на метр пролета балки.

Требования к соотношению ширины и высоты железобетонных балок нормами не предусмотрены. Однако, как правило, лучше использовать глубину, которая в два с половиной-три раза превышает ширину балки. Для длиннопролетных балок экономично использовать глубокие и узкие сечения.

Однако архитектурные соображения могут препятствовать использованию глубоких бетонных балок, и проектировщику придется выбирать широкие балки. Чем меньше балок различных размеров в конструкции, тем она лучше с экономической точки зрения.

После расчета требуемой площади армирования можно использовать Таблицу 1 для выбора количества стержней, обеспечивающих необходимую площадь армирования.

В обычной ситуации целесообразно использовать стержень размером № 32 и меньше. Предпочтительно использовать один размер стержня в балке, но можно использовать два разных размера стержня, чтобы получить требуемую площадь стали.

Table — 1 : Area of ​​Groups of Bars, mm ²

5

3. Minimum Beam Ширина

Минимальная ширина балки, необходимая для размещения нескольких стержней различных размеров, указана в Таблице 2.

Таблица 2: Максимальное количество стержней в виде одного слоя в стержнях балок для максимального совокупного размера 19mm

Tabl- 3 : Maximum Number of Bars as a Single Layer in Stems of Beams for Maximum Aggregate Size of 25 mm

Beam Width, mm	200	250	300	350	400	450	500	550	600	650	700	750
Размер бар	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	— —	—	—	—	—	-0067 —	—
16	2	3	4	5	6	7	8	9	10	11	12	13
19	2	3	4	5	6	7	8	9	10	11	11	12
22	2	3	4	5	5	6	7	8	9	10	11	12
25	2	3	3	4	5	. 0067 3	4	5	6	6	7	8	9	10	10
32	1	2	3	4	4	5	6	7	8	8	9	10
36	1	2	3	3	4	5	6	6	7	8	8	9

Примечание:

Максимум.

Защитный слой бетона — это расстояние от поверхности бетона до хомутов в сечении балки. Требования к бетонному покрытию в коде ACI обширны.

Для балок, которые не подвергаются воздействию погодных условий или не соприкасаются с землей, минимальное расстояние в свету от нижней части стали до бетонной поверхности составляет 40 мм в соответствии с ACI 318-19. раздел 20.5.1.3, таблица 20.5.1.3.1.

Бетонное покрытие необходимо для защиты стальных стержней от воздействия окружающей среды и вандализма, а также для обеспечения хорошего сцепления между арматурой и бетоном.

Расстояние в свету между стержнями в одном слое должно быть не менее:

1. 25 мм
2. Диаметр продольных стержней
3. 4/3 максимального значения совокупный размер

Если стержни укладываются более чем в один слой, то стержни верхних слоев должны располагаться непосредственно над стержнями нижних слоев, а расстояние между слоями должно быть не менее 25 мм.

Оценка собственного веса железобетонной балки необходима для точного расчета нагрузок и, следовательно, момента сопротивления. Вычисление статической нагрузки на балку не является прямым и может включать в себя итерации.

Можно предположить размер балки, по которому можно вычислить собственный вес. Если расчетный собственный вес окажется значительно меньше веса расчетной секции, необходимо будет изменить размер балки и пересчитать вес балки и приложенный момент. В качестве альтернативы можно использовать Таблицу 4 в качестве эмпирического правила для оценки веса бетона.

Таблица- 4 : Первая оценка веса балки

Балки — это конструктивный элемент железобетонного здания, расположенный горизонтально для передачи нагрузок на его опоры, такие как стены, балки и колонны.

Каковы параметры конструкции железобетонной балки?

Конструктивными параметрами железобетонной балки являются коэффициент армирования, глубина и ширина балки.

Каким должно быть отношение высоты к ширине железобетонной балки?

Отношение ширины железобетонной балки к высоте рекомендуется принимать в пределах от двух с половиной до трех. Минимальное расстояние между стальными стержнями следует учитывать при определении ширины балки.

Какова минимальная глубина балки?

ACI 318-19 указывает минимальную толщину балки в зависимости от ее пролета и состояния опоры. Можно рассмотреть меньшую глубину, но следует проверить прогиб балки.

Подробнее

Расчет двухармированных железобетонных прямоугольных балок на примере

Основы проектирования балок

Что такое скрытая балка? Назначение, применение и конструкция

Балки и колонны

Сборный железобетон является универсальным конструкционным материалом и может использоваться в качестве конструктивной системы здания, моста или другой конструкции.

Балки

Балки обычно считаются конструкционными элементами и изготавливаются одной из трех основных форм:

• Прямоугольная
• Перевернутые тавровые балки
• Г-образные балки

Балки — это горизонтальные компоненты, поддерживающие такие элементы настила, как двойные тавры, многопустотные плиты, сплошные плиты и иногда другие балки. Их можно армировать либо предварительно напряженными прядями, либо обычными арматурными стержнями. Это будет зависеть от пролетов, условий нагрузки и предпочтительных методов производства производителя сборных железобетонных изделий.

Типовые размеры: Практически любой размер, необходимый для удовлетворения конструктивных требований

Колонны

Колонны обычно используются для поддержки балок и перекрытий в таких приложениях, как парковочные конструкции и сборные железобетонные конструкционные системы всех типов. Как правило, они разрабатываются как многоуровневые компоненты, от одного этажа до шести и более уровней. Размеры и формы могут варьироваться, чтобы удовлетворить как архитектурные, так и структурные требования.

Стандартные формы: Квадрат или прямоугольник
Типовые размеры: От 12 на 12 дюймов до 24 на 48 дюймов
Отделка: Поскольку колонны отлиты в горизонтальном положении, три из четырех сторон создаются с помощью формы. Эти отделки очень гладкие и чаще всего остаются «литыми» в готовой конструкции, хотя они могут иметь архитектурную отделку и быть открытыми для просмотра. Четвертая сторона обычно затирается, чтобы максимально точно соответствовать трем другим сторонам.

Направляющие балки

Направляющие балки представляют собой наклонные балки с зазубринами, которые поддерживают элементы подступенков стадиона. Они повсеместно используются на открытых стадионах и аренах, а также во многих закрытых аренах и театрах исполнительского искусства.
