Железобетонные балки перекрытий — определение и назначение

Конструкция из железобетонных балок считается наиболее распространенной формой опор, на которые устанавливаются плиты перекрытия. С их помощью можно правильно, а самое главное – равномерно распределить нагрузку, что позволит сделать конструкцию долговечной и надежной. Сегодня в современном строительстве принято использовать монолитные железобетонные балки перекрытия. На такие балки можно укладывать плиты различной формы и размеров: гладкие, ребристые, частореберные. Однако они могут быть слишком тяжелыми. Именно поэтому их рекомендуют устанавливать на больших строительных объектах. Вместе с этим не стоит забывать о том, что монолитные балки из железобетона довольно сложно устанавливаются с использованием подъемных кранов-многотонников. В этом случае можно дополнительно привлекать специальную технику, которая позволит выполнить строительство более быстро и достаточно качественно.

Во время строительства особое внимание нужно уделять несущим балкам, поскольку на них будет максимальная нагрузка. Одной из основных характеристик балок является несущая способность железобетонных балок, от которой зависят размеры объекта и его прочность. Алгоритм расчета несущей способности состоит из нескольких этапов, а именно:

  • определения пролета балки,
  • расчета прочностных характеристик ж/б балки,
  • определения относительной высоты балки,
  • определения высоты зоны бетона,
  • расчета значения момента (максимального),
  • расчета нагрузки (несущей способности).

Поскольку несущая железобетонная балка является основной опорой любого здания, то такие характеристики помогут выбрать его оптимальную этажность.

Расчет cечения железобетонной балки

Для осуществления расчета сечения железобетонной балки необходимо определить высоту сечения балки, а затем ее ширину. В этом плане можно пользоваться расчетной схемой, в условии которой закладываются все параметры для данного строительства. Монтировать балки необходимо начинать вместе со стенами, правильно формируя при этом будущую конструкцию. В самой балке, как правило, закладываются детали по верхнему поясу, что позволит сделать ее более прочной и надежной. Рассчитать сечение железобетонной балки рекомендуется доверить специалистам, знающим сопромат и имеющим опыт.

Стоимость и цена железобетонных балок

Стоимость железобетонных балок зависит от качества материала, а также от длины балки. Компании, которые реализуют такую продукцию, предлагают своим клиентам оптовые закупки данного строительного материала, что существенно понижает их стоимость. Приобретая железобетонные балки, можно воспользоваться услугой доставки выбранного материала для строительства. Часто в стоимость балок уже включена доставка вместе с погрузкой и ее разгрузкой. Уточнять цену такого стройматериала необходимо непосредственно перед приобретением.

ГОСТ и размеры

Не важно, где именно используются железобетонные балки. Важно, чтобы их размер полностью соответствовал ГОСТу. Именно поэтому будущая конструкция будет использоваться как надежный объект. Надо учитывать определенные стандарты, которые выдвигаются к такому строительному материалу. Длина железобетонных балок должна быть такой, чтобы их край не заходил на главную несущую стену. Нежелательно приобретать балки слишком длинных размеров. Их высота должна по ГОСТу составлять определенный процент от длины (5%). Ширина балки соотносится высоте в такой пропорции: 5 к 7. Оптимальным вариантом для железобетонных балок могут быть плиты перекрытия длиной в 6 метров при ширине 0,2 метра и высотой – 0,3 метра.

Выбор железобетонных балок должен быть основан на типе сооружения: чердачное, цокольное или межэтажное.

Серия и маркировка

В настоящее время все железобетонные балки имеют свою маркировку и определенную серию, что в обязательном порядке зависит от ГОСТа. Так, в строительстве часто используются прямоугольные профили, которые имеют маркировку в виде буквы Р. Однопотолочные железобетонные балки будут иметь другую маркировку с использование двух букв – РО. Двухпотолочные балки имеют маркировку – РД. Маркировка в виде РБ говорит о беспотолочном применении железобетонных балок. Маркировка железобетонных балок, которые используют для создания балкона, состоит из символов РКП. К дополнительным характеристикам, которые могут указываться в обозначении железобетонной балки, относят конструктивные особенности, устойчивость к внешней среде, сейсмоустойчивость.

Основные характеристики

Современные железобетонные балки имеют свои отличительные особенности, которые основаны на типе изделия, его форме, а также на размере.

На сегодняшний день в строительстве пользуются популярностью балки из железобетона стропильного типа, фундаментального плана. Ж/б балки огнестойкие, долговечные, практичные, легки в монтаже.

Виды и типы железобетонных балок

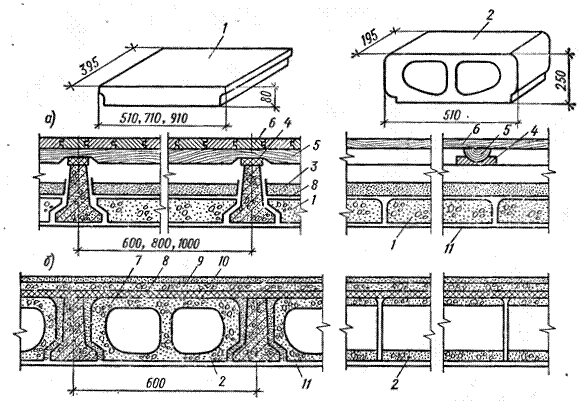

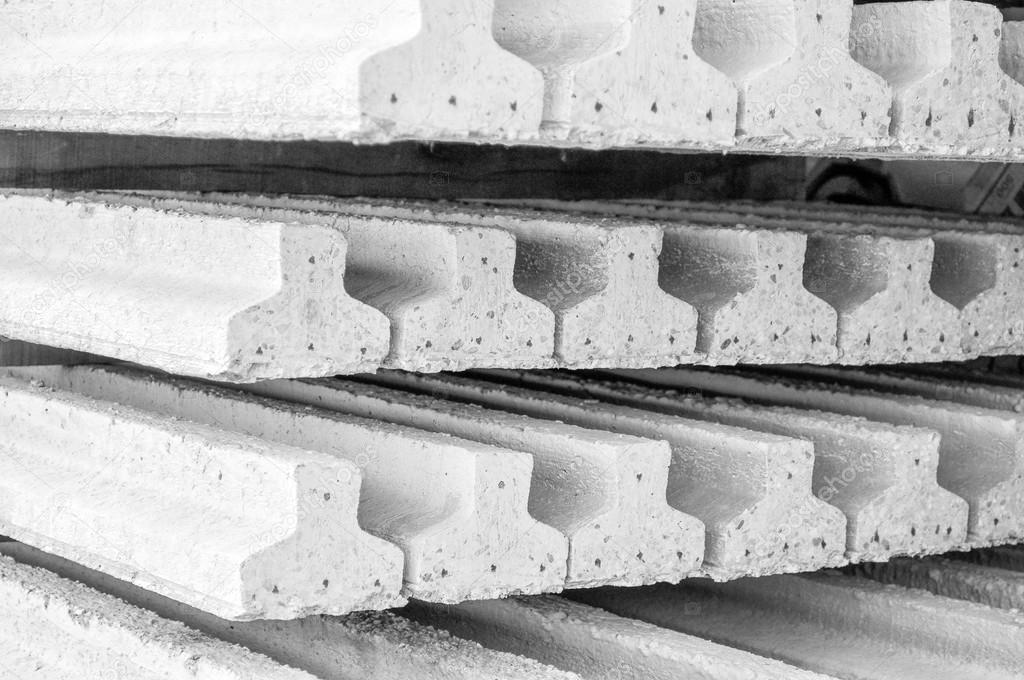

Классификация ж/б балок осуществляется на основании таких критериев: шаг колонн, ширина пролетов, тип здания. Балки существуют прямоугольные, трапециевидные, тавровые, двутавровые и полые. Большим спросом в строительстве пользуются межэтажные железобетонные балки и тавровые. При установке межэтажных балок нагрузка равномерно распределяется на плиты перекрытия, обеспечивая тем самым ровную поверхность. Желательно для таких балок выбирать прямоугольную форму изделия.

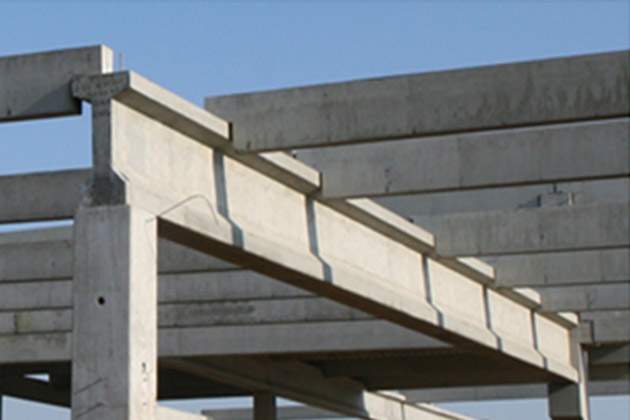

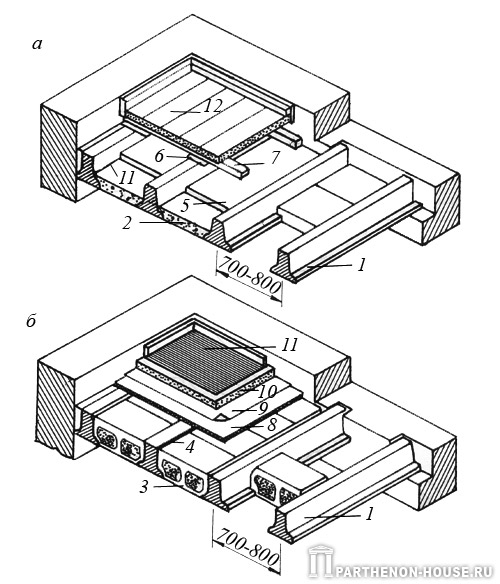

При выборе тавровых балок лучше всего делать плоскую или скатную кровлю. Это позволит в результате получить надежность, практичность и длительность в эксплуатации всего сооружения. Качественные двутавровые железобетонные балки можно купить в специализированных магазинах или на складах.

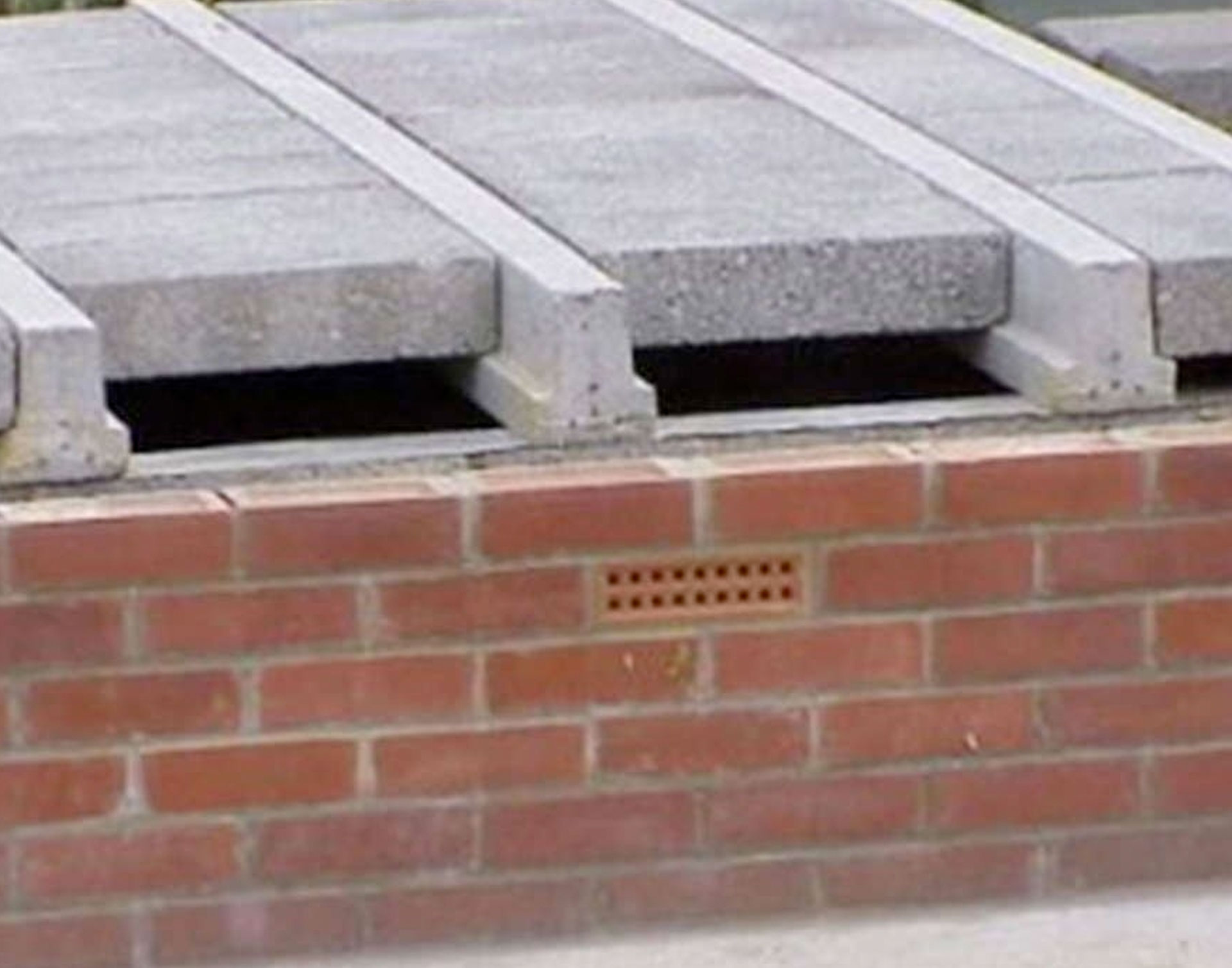

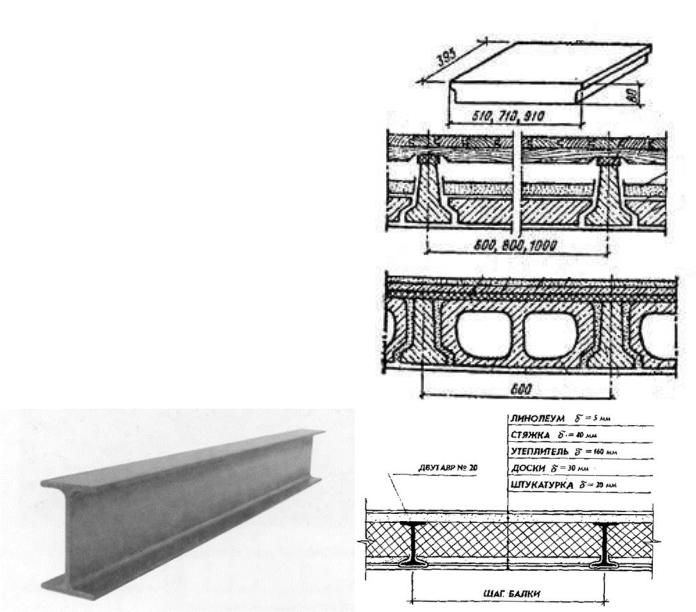

Балки для плит перекрытия могут быть различного вида. В строительстве больших промышленных предприятий применяются прямоугольные балки или в виде трапеции. Такая форма позволяет без особых сложностей закрепить плиту перекрытия, обеспечив при этом надежность всей конструкции.

Монтаж и установка железобетонных балок

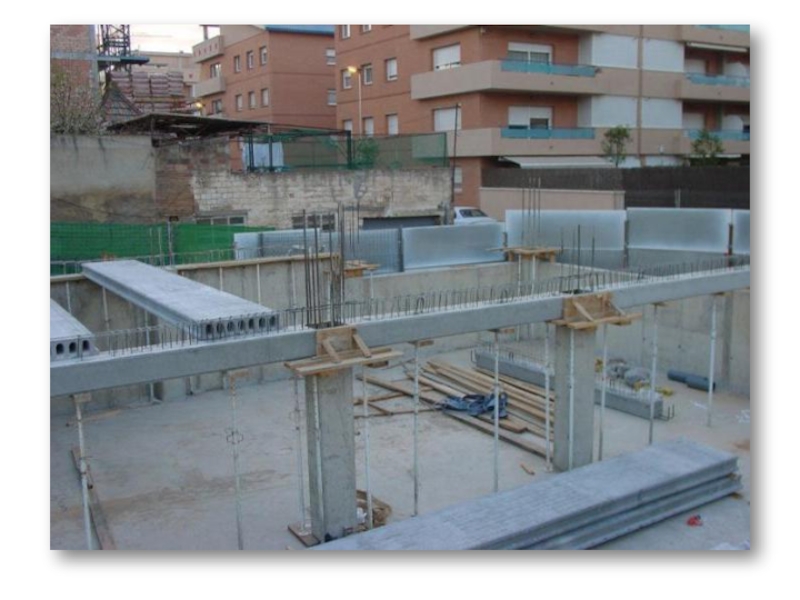

Монтаж и установка железобетонных балок – работа, с которой отлично справляются специалисты. Ведь они знают особенности сооружения зданий с использованием конкретных строительных материалов. Подготовка к монтажу заключается в нанесении с помощью краски осевых рисок и очистке закладных деталей. Обычно их монтаж осуществляется способом «на весу» с использование кранов. Поднимают железобетонные балки за монтажные петли с помощью обычных строп или же при помощи «удавки», которая делается с двух сторон балки. Размер строп выбирается в зависимости от длины балки. Ж/б балки закрепляют к подстропильным балкам и колоннам. За счет правильного монтажа несущих балок можно добиться прочности конструкции.

Устанавливая железобетонные балки, необходимо помнить о том, что вся конструкция должна быть достаточно прочной, огнестойкой, практичной, долговечной.

Балки железобетонные

Балки железобетонные



ООО «СМУ 4» специализируется на изготовлении железобетонных конструкций, используемых в гражданском и промышленном строительстве. Особенным спросом у современных строителей пользуются балки железобетонные

.



Железобетонные балки: применение в строительстве



Высокая популярность этих ЖБИ легко объясняется активным применением балок железобетонных при возведении малоэтажных и многоэтажных домов, зданий общественного и производственного назначения, жилых сооружений и хозяйственных корпусов. Балки ЖБИ используются повсеместно.



Железобетонные балки – неотъемлемые составляющие несущих конструкций строящихся объектов. Область применения ЖБ балок также включает в себя строительство опор для различных плит перекрытия и закладку фундаментов сооружений.



Виды балок железобетонных



В зависимости от назначения, все

железобетонные балки, купить которые предлагает ООО «СМУ 4», классифицируются на несколько групп:

  • обвязочные балки – используются при возведении перемычек проемов;
  • решетчатые балки – применяются преимущественно для строительства эстакад;
  • стропильные балки – незаменимы при строительстве зданий небольших размеров с плоской крышей;
  • тоннельные балки и ЖБИ для узлов трасс каналов;
  • двутавровые балки – используются при возведении масштабных промышленных сооружений и многоэтажных крупнопанельных зданий;
  • подкрановые балки – позволяют быстро добиваться равновесия используемых в строительстве подъемных кранов;
  • фундаментные балки – применяются при закладке фундаментов.



Монтаж железобетонных балок

осуществляется профессиональными строителями с учетом особенностей тех или иных видов железобетонных конструкций.



ООО «СМУ 4» осуществляет производство балок железобетонных с использованием высококачественных материалов и современного оборудования. Строгое соответствие ГОСТ балок железобетонных позволяет с уверенностью заявить об их превосходных качественных и эксплуатационных характеристиках.



ЖБ балка: маркировка



Мы выпускаем на современный строительный рынок различные размеры железобетонных балок, среди которых любая строительная компания сможет выбрать наиболее оптимальный для реализации проекта вариант. Маркируются

ЖБ балки с помощью буквенно-цифровых групп, содержащих данные о серии железобетонных балок, длине ЖБИ, ширине изделия и его несущей способности.



Цены на балки железобетонные в ООО «СМУ 4» – в разделе «Прайс-лист».



Балки перекрытия железобетонные – что это такое, как сделать самому + Видео

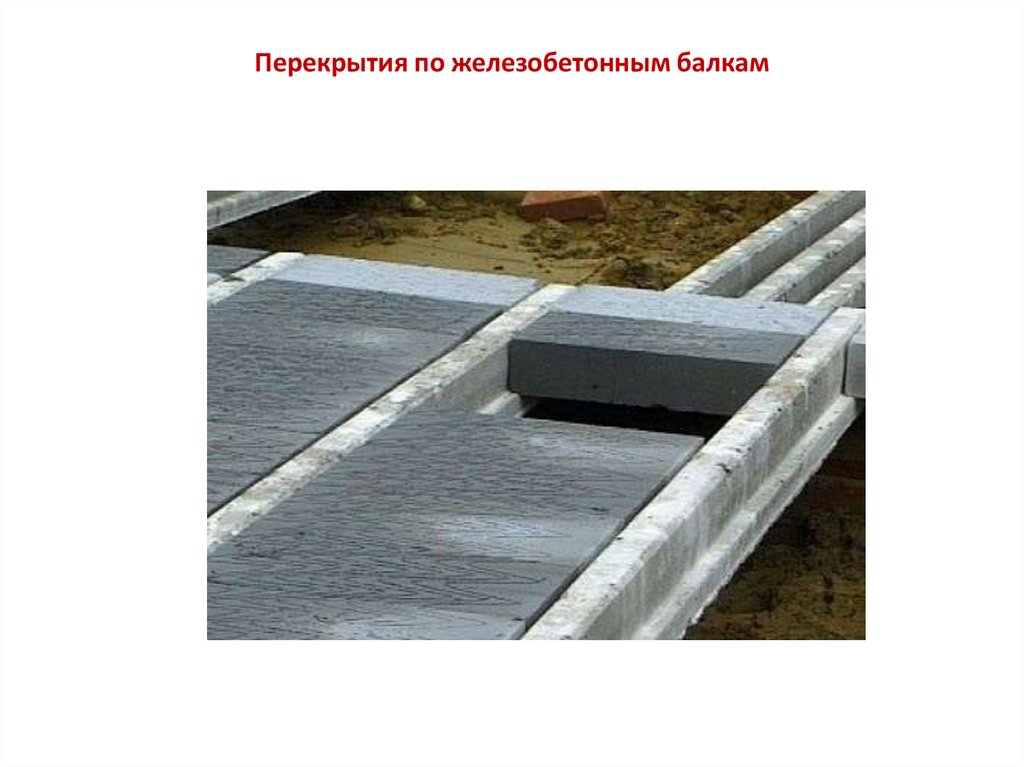

Устройство перекрытия по железобетонным балкам – что это значит?

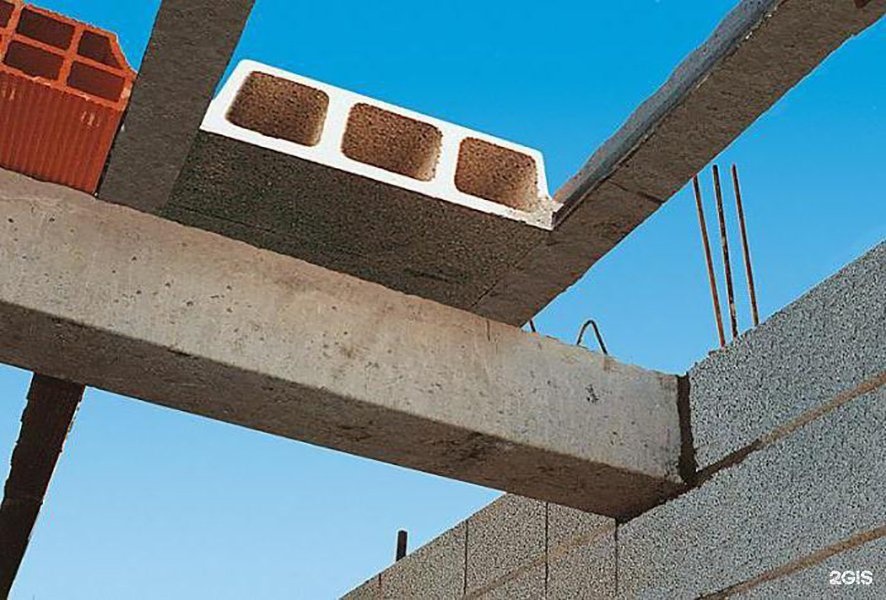

В современном строительстве для того, чтобы конструкция или сооружение выдерживали большие значения нагрузок на растяжение, а также изгибающих моментов, используются железобетонные балки. Эти изделия применяются при устройстве фундамента и перекрытий. По способу производства ЖБ балки разделяются на две группы: сборные и монолитные. Сборные изготавливаются на заводах, в то время как монолитные – прямо на стройплощадке.

Целесообразно делать ЖБ балки перекрытия своими руками по причине доступности необходимых строительных материалов и простоты технологии. Изготавливая балки самостоятельно, можно получить изделие нужных размеров, ибо не всегда есть возможность заказать ригель с требуемыми параметрами. Стоимость самодельных балок на порядок ниже заводских.

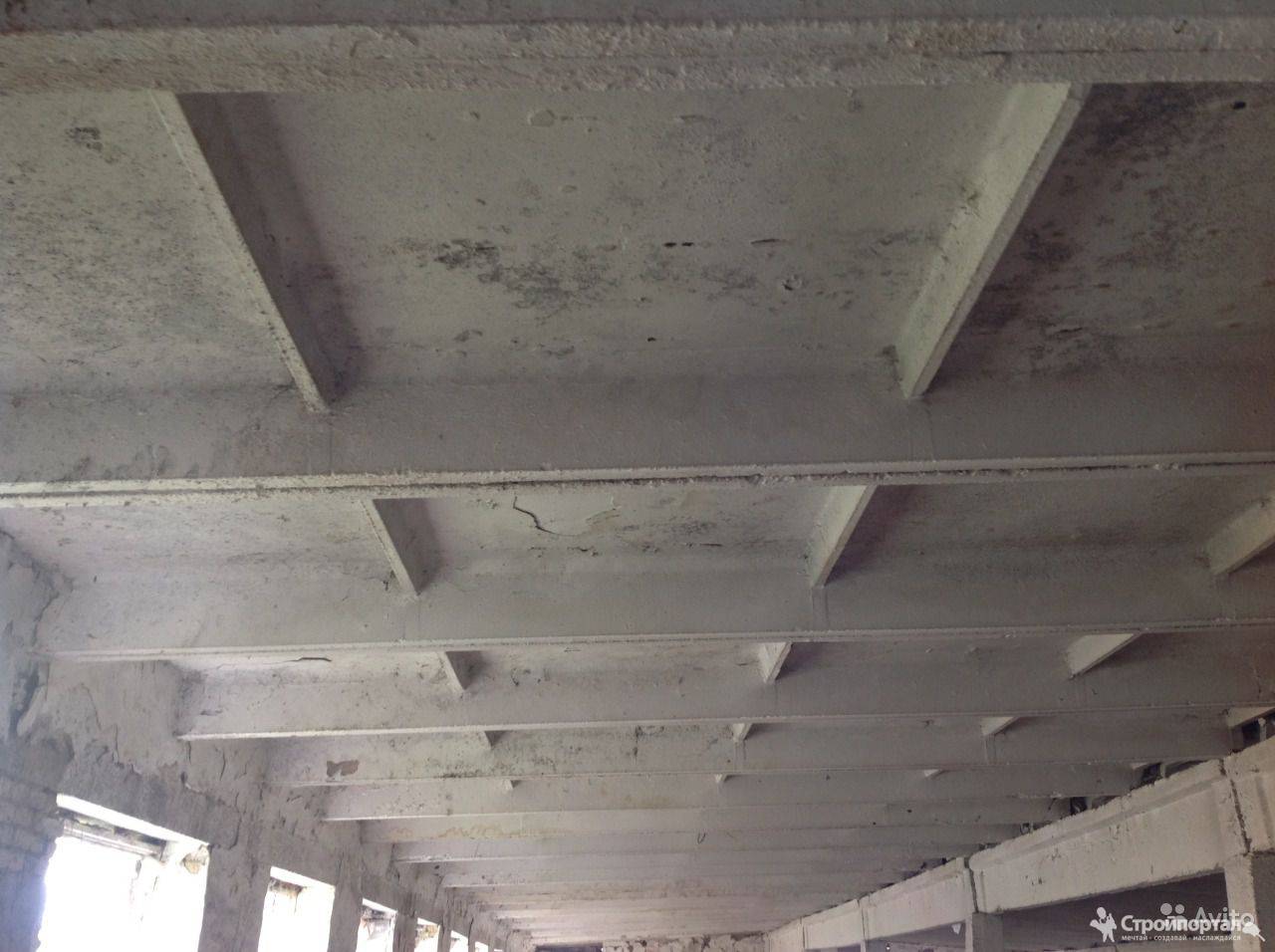

Железобетонные балки перекрытия межэтажные – характеристика конструкций

Наиболее значимым преимуществом ригелей является их прочность, жесткость и надежность, ведь если все технологии при изготовлении железобетона соблюдены, он получается очень крепким. Еще одним достоинством такого материала является его долговечность. ЖБ балки не корродируют, не гниют, что значительно продлевает срок их эксплуатации. Они также пожароустойчивы. Такими балками можно перекрыть довольно длинные по размеру пролеты.

Вес этих изделий является недостатком, поскольку затрудняет их монтаж и транспортировку, а также перед началом строительства потребует дополнительных расчетов прочности фундамента. ЖБ балки не используются для перекрытия деревянных или каркасных строений, поскольку несущая способность стен этих сооружений значительно ниже, нежели кирпичных или монолитных.

Для самостоятельного изготовления ригелей необходимы: материал для выставления опалубки, бетонная смесь, арматура, сварочный аппарат или специальный вязальный крючок с вязальной проволокой. Теперь самое время рассмотреть процесс изготовления.

Балки перекрытия железобетонные своими руками – приступаем к работе

Балки перекрытия железобетонные, размеры которых будут зависеть от длины пролета и испытываемых нагрузок, изготавливаются после устройства опалубки. Для днища опалубки используется дощатый щит, а для боковых стенок – фанера или доски толщиной 3-5 см.

Для облегчения снятия опалубки ее боковые стенки обиваются рубероидом или полиэтиленовой пленкой. Опалубку необходимо тщательно укрепить со всех сторон, чтобы бетонная смесь не выдавила ее, отчего вся работа пойдет насмарку. После этого можно приступать к изготовлению арматурного каркаса.

В зависимости от длины пролета и испытываемых нагрузок будущие железобетонные балки перекрытия межэтажные могут быть оснащены верхним и нижним каркасом или только нижним. Нижний каркас необходимо укладывать на 3 см выше днища опалубки, чтобы бетонная смесь полностью его заполнила.

Необходимо использовать арматуру не тоньше 10 мм, поскольку нижний каркас испытывает нагрузку на растяжение, она должна быть цельной по всей длине балки. Каркас сваривается или вяжется проволокой. После этого можно бетонировать.

Для изготовления ригелей следует использовать бетонную смесь, приготовленную по такому рецепту: часть цемента, две части песка, четыре части щебня мелкой фракции и необходимое количество воды. После укладки бетона в опалубку, его нужно утрамбовать глубинным вибратором.

Заливка производится без перерыва, то есть, уже уложенная бетонная смесь не должна успеть схватиться, пока вся балка не будет залита. Опалубку желательно снимать не ранее, чем через две недели. После монтажа самодельных ригелей можно осуществлять устройство перекрытия по железобетонным балкам.
