Балки перекрытия — это элемент несущей конструкции любого здания, в том числе деревянного дома, бани. На них ложится несущая нагрузка верхнего этажа, либо чердака, либо стропил крыши. В связи с этим к ним применяются определенные стандарты качества.

Некоторые примеры таких требований можно привести таблицей расчетов:

С деревянными балочными перекрытиями часто возводят индивидуальные и малоэтажные жилые дома, деревянные коттеджи и дачи. Перекрытия состоят из несущей деревянной балки, пола, меж балочного заполнения, и отдельного слоя (потолка).

Как правило, балки укладываются с интервалом — 0,6 — 1 м. Это зависит от конструкции перекрытия. Для перекрытий полов на балки могут устанавливаться лаги, а уже на лаги настилаться пол, в этом случае рекомендуется что бы расстояние между ними не превышало 1 метр. Если дощатый пол (из досок толщиной до 28 мм) настилается прямо на балки перекрытия, то расстояние между ними должно быть около 0,5 м. Деревянными балками, как правило, перекрывают пролеты до 4 — 4,5 м. Опять же эти пролеты могут меняться в зависимости от ширины сечения.

В нашей компании «Северный дом» специалисты выполняют работы по изготовлению и установке несущих элементов конструкции с соблюдением всех требований к таким конструкциям. Вы можете быть уверены в качестве работ. Мы устанавливаем балки со значительным превышением расчетных параметров, что делает изготавливаемые нами конструкции деревянных домов повышенно прочными и устойчивыми.

Опорный столб в интерьереПотолочное покрытие в деревянном доме

Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные балки перекрытия — размеры

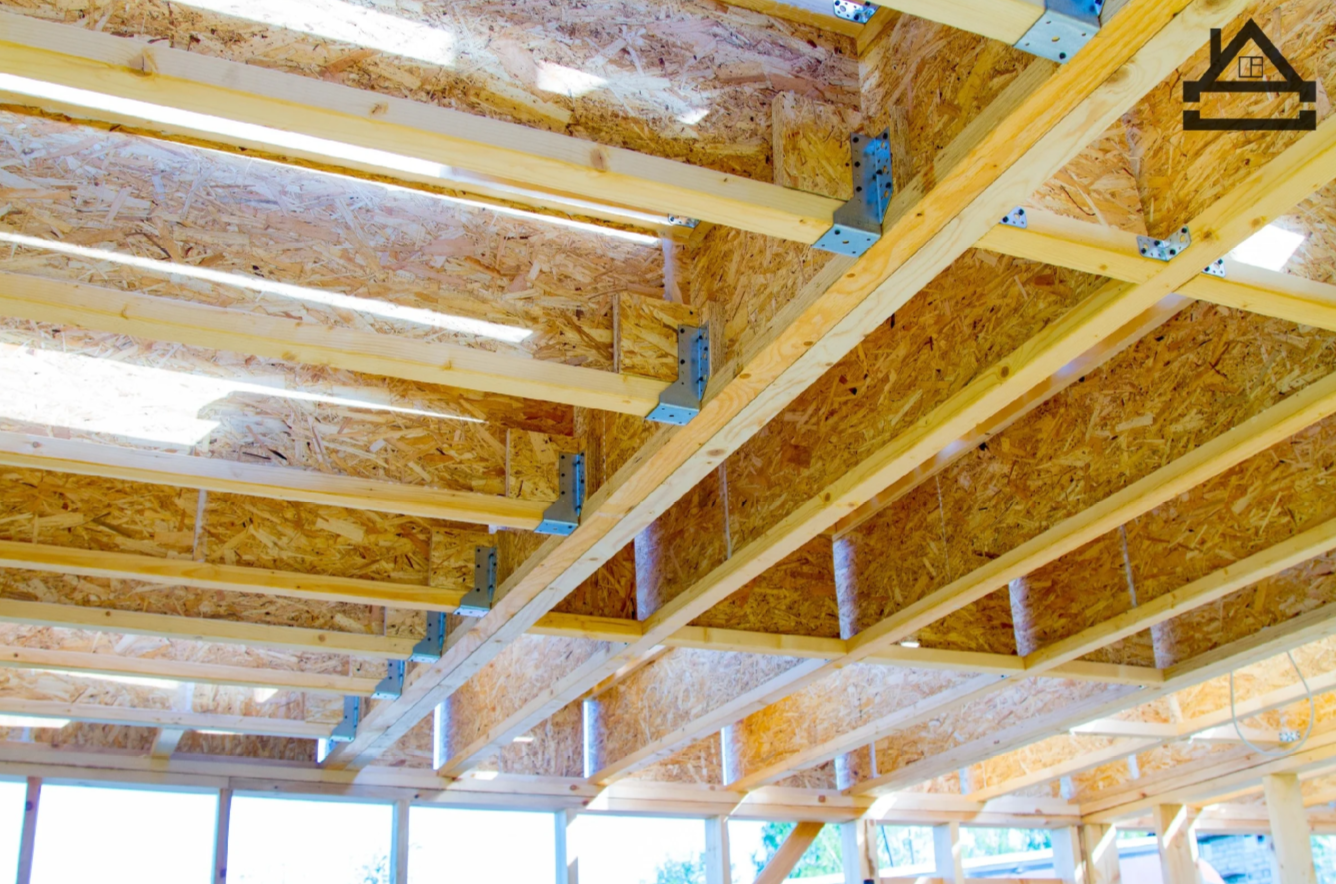

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www.moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64. 13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Основы балочных перекрытий

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.11.22

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Балочные пролеты могут не приходить в голову большинству самодельщиков, но балочные пролеты есть везде: над нашими головами в потолочных балках и под нашими ногами в качестве балок пола. Без правильно рассчитанных и построенных пролетных строений не выдаются разрешительные документы и не строятся здания. Изучите некоторые основы балочных пролетов и то, как они влияют на ваш дом — и на вашу следующую реконструкцию дома.

Пролет балки перекрытия

Пролет балки перекрытия — это расстояние, которое может охватывать конструктивный элемент, такой как балка, от одного конца до противоположного конца. На пролет балки влияет множество факторов, включая, помимо прочего, пройденное расстояние, ширину и толщину балки, тип материала и расстояние между балками.

Что такое пролеты балок пола

Большие балки пола могут нести большую нагрузку, а расстояние между балками также увеличивает несущую способность пола.

Тем не менее, больше не всегда лучше, когда строители строят дом или добавляют пристройку к комнате. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен 2 х 10 балками, а не 2 х 12, могут быть очень важными. Таким образом, задача строителей состоит в том, чтобы выбрать балки, соответствующие нагрузке, которую они несут, при максимальном использовании пространства.

Вычисление грузоподъемности и выбор правильных размеров и расстояния между балками пола — более сложная задача, чем вы можете себе представить, поскольку здесь задействовано множество переменных:

• Порода древесины
• Марка пиломатериала
• Ширина и толщина досок
• Расстояние между балками
• Нагрузка на пол
• Длина пролета балок

Также доступны инженерные деревянные балки для пола, которые имеют свои собственные размеры и требования к расстоянию.

Нажмите «Воспроизвести», чтобы узнать о пролетах балок перекрытия

Породы дерева

Разные породы дерева имеют разные прочностные характеристики, при этом у одних прочность на изгиб намного выше, чем у других. Как правило, медленнорастущие виды имеют больше годичных колец на дюйм и, следовательно, значительно сильнее, чем быстрорастущие деревья. Это также относится к деревьям одного и того же вида: когда условия вызывают медленный рост, древесина дерева будет прочнее.

Общие виды, используемые для внутреннего обрамления, включают:

• Сосна желтая южная и пихта Дугласа обладают высокой прочностью на изгиб.
• Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
• Красный кедр западный, сосна белая восточная и сосна пондероза имеют низкую прочность на изгиб.

Сорт пиломатериалов

Чем меньше дефектов содержится в пиломатериале, тем прочнее он будет. Более высокие сорта пиломатериалов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее.

Распространенным выбором для каркаса конструкции является пиломатериал 2 сорта. Хотя они и не такие прочные, как пиломатериалы более высоких сортов, недостатков пиломатериалов 2-го сорта, как правило, недостаточно, чтобы серьезно ослабить доски. Избегайте использования пиломатериалов 3-го или 4-го сорта для структурного каркаса.

Совет

Если вы собираете доски вручную, проверьте их на наличие сучков и других дефектов. Дефекты доски могут сделать ее непригодной для использования в качестве лаг.

Размер пиломатериалов

На прочность данной балочной доски наиболее сильно влияет ширина доски сверху донизу. Ширина значительно важнее толщины доски.

Например, балка, сделанная из двойных брусков 2 x 6, может охватывать расстояние примерно на 25% больше, чем одинарная балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева как сдвоенный 2 х 6.

Нагрузка

Пролет балки также зависит от веса, прикладываемого к полу. Нагрузки на пол описываются с использованием двух измерений: постоянной нагрузки и динамической нагрузки.

Постоянная нагрузка для жилого строительства обычно считается около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Временная нагрузка

Термин временная нагрузка относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранящиеся объекты.

Для жилых этажей динамическая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя она варьируется в зависимости от местоположения в доме.

К динамическим нагрузкам на первом этаже предъявляются более высокие требования, чем к временным нагрузкам на втором этаже (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола гаража над подвалом потребуется 50 фунтов на квадратный фут или выше.

С другой стороны, недоступное чердачное помещение может иметь динамическую нагрузку всего 20 фунтов на квадратный фут.

Столы для балок

Пролет балки относится к измерению, охватываемому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им соответствующие пролеты балок для каждого вида пиломатериалов, размера и расстояния.

Всегда следует сверяться с местными строительными нормами, поскольку в нестандартных ситуациях могут потребоваться другие рекомендации по пролету. Точные расчеты пролетов балок пола могут быть выполнены только инженером-строителем или подрядчиком.

В этой таблице приведены минимальные размеры балок пола для балок, расположенных на расстоянии 16 дюймов и 24 дюймов по центру (o.c.) для пиломатериалов 2 сортов с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой 40 фунтов, что типично для обычных жилых домов. строительство:

Строители и подрядчики могут корректировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств. Например, там, где высота потолка является проблемой, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой открытой планировки, можно выбрать более крупные балки, изготовленные из более прочных пород пиломатериалов.

Когда балка имеет значение больше всего

Если вы занимаетесь своими руками, вам не нужно знать о пролетах балок, чтобы покрасить ванную комнату или добавить напольное покрытие. Но есть некоторые случаи, когда пролеты балок могут иметь для вас значение:

• Строительство террасы
• Строительство полноразмерной пристройки сбоку или сзади дома
• Добавление второго этажа к дому
• Пристройка к дому
• Добавление большой ванны
• Размещение джакузи на внешней палубе

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Пролеты межэтажных перекрытий для обычных пород пиломатериалов . Строительный кодекс Нью-Йорка.

2. Быстрорастущие деревья низкого качества ? Расширение Университета Теннесси.

3. Пролеты балок пола для обычных пород пиломатериалов . Правительство округа Катоба.

3 Типы балок перекрытий, используемых в жилищном строительстве

Балки перекрытий являются важными конструкционными компонентами, используемыми для крепления полов в доме.

Они могут существенно повлиять на многие аспекты плана этажа, такие как длина пролета, противопожарная защита, качество воздуха, тип поверхности пола и отделка.

Лаги перекрытий представляют собой горизонтальные несущие конструкции, которые проходят между стенами или между балкой и стеной. Они обеспечивают вторичную поддержку напольных систем. Существует несколько типов напольных лаг, каждый из которых имеет свои достоинства. К ним относятся традиционные деревянные балки, инженерные балки и открытые фермы.

В этой статье обсуждаются различные типы лаг пола и проводится их сравнение, чтобы предоставить домовладельцам необходимую информацию для выбора правильного типа лаг пола.

Обзор различных типов ферм перекрытий, доступных в отрасли, помогает дизайнерам и домовладельцам решить, когда выбрать тип балки для своих проектов.

Существует множество различных типов балок перекрытий, предоставляющих дизайнерам больше свободы и доступности при конструировании.

3 типа лаг пола: наиболее часто используемые

Три вида лаг пола наиболее популярны в США:

1. деревянные балки
2. Инженерные балки
3. Открытые сетчатые фермы

Деревянные балки перекрытий 2×10

Деревянные балки перекрытий 2×10 — это традиционные стандартные балки перекрытий, которые уже давно широко используются в жилищном строительстве.

Они сделаны из различных местных пород дерева, таких как ель, пихта, сосна и т.д.

Половые лаги 2×10 представляют собой горизонтальные блоки из цельного дерева, используемые для поддержки полов.

Их реальный размер меньше заявленного 2х10.

В процессе отделки получается окончательный размер балки 2×10, а точнее 1 ½”x 9 ½”.

Они могут иметь максимальную длину пролета 16 футов.

Эти балки обладают достаточной прочностью при относительно низкой стоимости, что делает их долговечными и экономичными.

2×10 также очень просты в установке, обращении и замене.

Однако эти балки могут иметь пролет только до 16 футов, что является относительно меньшей длиной пролета по сравнению со спроектированными балками и фермами с открытой стенкой.

Инженерные балки перекрытий

Инженерные балки перекрытий в последнее время все чаще заменяют традиционные деревянные балки.

По сравнению с традиционными 2×10, они распределяют нагрузку от пола на балки, но более эффективно.

Изготовлены из смеси древесных материалов и обычной древесины, которые образуют новый состав.

Этот новый состав более прочный и легкий, чем традиционная древесина.

Инженерные балки доступны в виде сплошных прямоугольных блоков и двутавровых балок.

Как правило, двутавровые балки чаще используются в жилищном строительстве из-за их превосходной конструкции.

Как и двутавровая балка, двутавровая балка состоит из двух полок и стенки, которые обеспечивают дополнительную устойчивость к явлениям сдвига и изгиба.

Эта форма также использует наименьшее количество материала при изготовлении.

Инженерные балки имеют большую длину, поскольку они более прочные и легкие.

Обычно проектируемые двутавровые балки имеют пролет до 48 футов, но также возможны пролеты до 60 футов.

Глубина двутавровой балки варьируется от 9 ½ до 16 дюймов, а ширина – от 2 ½ до 3 ½ дюймов.

Специализированные двутавровые балки обычно имеют глубину 9 ½ дюймов, но глубина может быть увеличена до 16 дюймов, а стенка также может быть толще. длиннее, чем другие балки.

Размещение ферм перекрытий позволяет удовлетворить сложные проектные требования, поскольку они обеспечивают высочайшую прочность и долговечность.

Фермы не требуют сверления отверстий, так как в их конструкции предусмотрены отверстия.

Эти отверстия обеспечивают легкий проход для сантехнических каналов и электропроводки.

Стропильные фермы дороже, чем традиционные балки перекрытий, и поэтому используются только в крупных проектах.

Они обычно более распространены в крупномасштабных проектах, чем в жилищном строительстве.

Композитный настил пола можно также использовать для усиления системы пола без добавления дополнительного веса.

Типы ферм перекрытий

В качестве балок перекрытий можно использовать три типа открытых перемычек.

Это фермы Уоррена, фермы Хоу и фермы Прата.

Ферма Уоррена является наиболее распространенным типом фермы с открытой стенкой, которую легко изготовить, но она плохо работает при сосредоточенных нагрузках.

Фермы Pratt имеют N-образную конфигурацию с наклоном диагоналей назад.

Вертикальные элементы этой ферменной системы воспринимают сжимающие нагрузки, а диагональные — растягивающие.

Наконец, существуют ферменные системы Howe, противоположные ферменным системам Prat.

Он имеет перевернутую N-образную конфигурацию, где его вертикальные элементы воспринимают силы растяжения, а его диагональные элементы воспринимают силы сжатия.

Какие напольные балки следует использовать?

Выбор правильного типа балки для вашего проекта зависит от многих факторов, включая размер помещения, приложенные нагрузки и бюджет.

План этажа, допустимые нагрузки, наличие балок и, самое главное, экономия — все это влияет на окончательный выбор балок пола.

В отличие от спроектированных двутавровых балок открытые фермы обеспечивают большую прочность, практичность и гибкость конструкции.

Более длинные пролеты изготавливаются с использованием ферм перекрытий, чем с использованием других балок.

Кроме того, для ферм с открытой стенкой не требуется сверление.

Но все эти преимущества означают, что фермы с открытой решеткой имеют очень высокий ценовой диапазон, а значит, могут ударить по вашему бюджету.

Это основная причина, по которой фермы обычно используются не в жилом строительстве, а в крупных проектах.

Напротив, инженерные балки обладают достаточной прочностью и длиной пролета по гораздо более разумной цене.

Они имеют большую длину, чем традиционные балки, и дешевле, чем открытые фермы, что делает их идеальным выбором для большинства жилых проектов.

Как укрепить балки пола?

Балки перекрытий со временем изнашиваются и теряют свою прочность.

Таким образом, полы могут стать упругими или провисшими, что приведет к неровности поверхностей.

Существует много способов укрепить балки пола, используемые в системах перекрытий, чтобы избежать таких проблем.

Одним из способов является установка балочно-колонных опор в середине пролетов балочных панелей, используемых под полами домов.

Это эффективный метод улучшения характеристик балок, но он уменьшает свободное пространство в помещении.

Другой метод заключается в использовании совпадающих панелей балок для крепления уже имеющихся балок.

Родственные балки добавляются с одной или обеих сторон балки.

Металлическая обмотка также является популярным методом повышения прочности балки.

Обертка передает нагрузку от центра к концам балки.

Сталь также можно использовать для усиления панелей балок, повышая их прочность и долговечность.

Сколько стоят балки перекрытия?

Обычно традиционная балка 2×10 стоит около 30 долларов США за пролет 16 футов, в то время как спроектированная балка 2×10 стоит около 40 долларов США за пролет 16 футов.

Стропильные фермы, с другой стороны, стоят около $4,40 за фут.

Стоимость балок перекрытий меняется в зависимости от их конструкции, особенно длины и размеров.

Стоимость балки перекрытия также во многом зависит от материала, из которого она изготовлена.

Деревянные лаги пола относительно дешевле, чем стальные лаги пола.

Например, двутавровая балка с полками 2×3 является более распространенной и доступной.

Между тем двутавровая балка с фланцем 2×4 встречается редко и, следовательно, будет стоить дороже.

Заключение

Лаги перекрытий являются неотъемлемой частью каркаса дома.

Для крепления напольных систем можно выбрать различные типы балок перекрытий.

Основные типы балок пола включают традиционные деревянные балки 2×10, инженерные балки и ферменные балки с открытой стенкой.

Традиционные деревянные балки изготавливаются из местной древесины и имеют пролет не более 16 футов.

Инженерные балки представляют собой улучшенную версию традиционных балок, изготовленных из смеси местной и инженерной древесины.

Они обладают большей долговечностью и прочностью и могут прокладываться на большие расстояния, чем деревянные балки.

Инженерные балки доступны в виде цельных прямоугольных блоков или двутавровых элементов.

Третий тип балок перекрытий — это ферменные балки с открытой стенкой.

Этот элемент предлагает самые большие варианты длины пролета и лучшие значения прочности.

Фермы с открытой стенкой доступны с различными условиями торцевой опоры, что обеспечивает большую гибкость при проектировании системы перекрытий.

Хотя фермы с открытой сеткой обладают большой прочностью, они довольно дороги.

Они больше подходят для крупномасштабных строительных проектов, чем для жилых проектов.

Часто задаваемые вопросы (FAQ)

Почему инженерные балки имеют форму двутавровых балок?

I-образная форма предпочтительнее для деревянных балок из-за ее эффективной способности рассеивать нагрузку.

Состоит из верхней и нижней полки, устойчивых к изгибающим нагрузкам, и перегородки между ними, устойчивой к сдвиговым усилиям.

Какое обычное расстояние между балками перекрытия?

Стандартное расстояние между лагами пола составляет 12 дюймов, 16 дюймов, 19,2 дюйма или 24 дюйма в соответствии с Международным жилищным кодексом (IRC).
