Балки для перекрытия: Балки перекрытия — виды, особенности, устройство

Содержание

клеенные деревянные балки на большие пролеты, деревянные фермы

Применение деревянных балок и ферм для перекрытий

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Разновидности балочных перекрытий из дерева

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

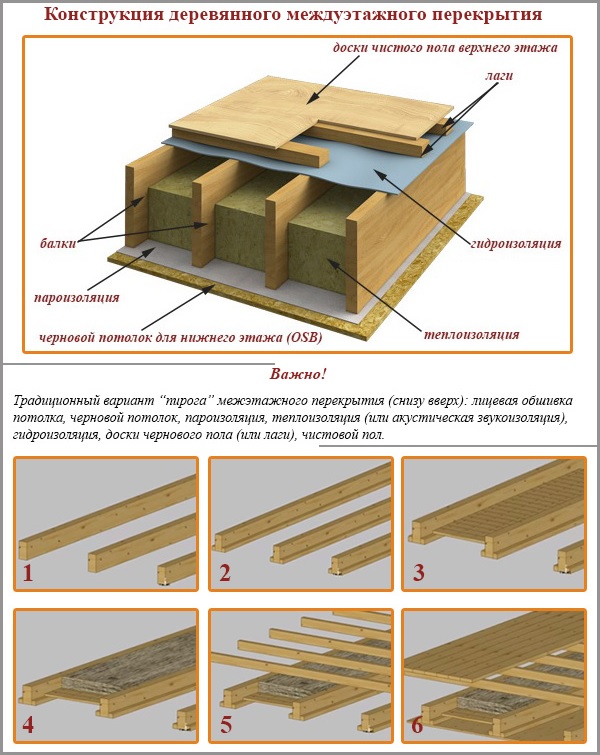

Деревянные перекрытия

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Межэтажный пролет

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Чердачное перекрытие

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Деревянные перекрытия цокольного этажа

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Часто устанавливают такие деревянные перекрытия в доме из газобетона.

Цельные деревянные балки

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Клееные балки

Они имеют еще несколько существенных преимуществ, к которым относятся:

  • способность перекрыть большие пролеты;
  • простота их установки;
  • небольшая масса;
  • большой период эксплуатации;
  • высокий уровень пожарной безопасности;
  • не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Перекрытие из цельных бревен

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

  1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
  2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
  3. Перед монтажом балочные элементы необходимо обработать антисептиком.
  4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
  5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.
Схема деревянного перекрытия с разделенными балками

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок.

Для этого необходимо:

  • определить длину пролета, на которые они будут устанавливаться;
  • рассчитать возможную нагрузку, которую они будут нести после монтажа;
  • имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.
Удлинение деревянных балок перекрытия

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Стропильные фермы кровли

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Двутавровые балки перекрытия

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

  • чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
  • если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
  • если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
  • в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

  1. Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
  2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
  3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.
Расчет деревянного перекрытия

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально.

Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Деревянные фермы перекрытий

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Деревянные стропильные фермы

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

  • способность накрыть пролет значительного размера без дополнительных опорных стоек;
  • незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
  • высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
  • простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
  • возможность изменять ширину шага укладки фермы;
  • возможность монтажа внутренних коммуникационных линий;
  • прекрасная звуковая изоляция;
  • красиво выполненные фермы можно не зашивать и использовать как элемент декора.
Деревянные фермы могут послужить оригинальным декоративным элементом

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

  • за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
  • значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
  • высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Перекрытие большого пролета деревянными балками: Инструкция +Фото и Видео

Деревянные балки перекрытия для большого пролетаДеревянные балки перекрытия для большого пролета. Установка деревянных балок для перекрытия между этажами не является большой редкостью. Главным предназначением является равномерное распределение будущей нагрузки на фундамент и стены здания.

Для того чтобы конструкция могла выполнять свои функции, следует правильно подбирать материалы, проводить расчеты сечения и длины.

Общие сведения

Разновидности перекрытий

Все деревянные перекрытия можно разделить на несколько видов по назначению и разновидности материала, из которого они сделаны. По назначению они бывают чердачными, межэтажными, цокольными и подвальными. По разновидности материала балки бывают из клееной и цельной древесины. Пролет между этажами обязательно должен быть надежным и прочным, поэтому между полом и потолков во внутренний объем укладывают пароизоляционные и звукоизоляционные наполнители. Потолочная часть должна быть зашита требуемыми материалами, а сверху производится укладка пола.

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Чердачное перекрытие может быть установлено в качество элемента крышиМежду собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

  • Простоту установки.
  • Способность к перекрытию больших пролетов.
  • Небольшой вес.
  • Большой срок эксплуатации.
  • Высокий уровень безопасности от пожаров.
  • Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

  1. влажность древесины должна быть не больше 14%Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
  2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
  3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
  4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
  5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

  • Определить, какова будет длина пролета, на которой и будет производиться установка.
  • Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
  • С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Важно! Если здание кирпичное, то запас балок должен быть не менее 10 см для балок из досок и не менее 15 см для балок из брусьев. В деревянных строениях должны быть специальные пазы, глубина которых обязательно должна быть не меньше 7 см и даже больше для укладывания балок. Если балки будут играть роль основы для  крыши, то их делают на 5 см длиннее пролета.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Как выполнить работы

Расчеты

Точные расчеты для несущей способности балок, как правило, выполняют особые организации с достаточным опытом. При выполнении расчетов самостоятельно используется следующая система:

  • Точные расчеты для несущей способности балокЧердачное перекрытие с подшивкой, утеплителем в котором является минеральная вата, имеет постоянную нагрузку 50 кг/м2. По стандартам СНиП при такой нагрузке нормативом будет 70 кг/м2, если коэффициент запаса прочности равен 1.3. Итак, узнать общую нагрузку несложно – 1.3*70+50=130 кг/м2.
  • Если вы производите расчеты для мансардного помещения, то следует учесть вес материала, из которого выполнен пол и предметы, которые находятся в этом помещении. В таком случае нагрузка будет 350 кг/м2.
  • Если же деревянные балки перекрытия играют роль межэтажных пролетом, то величина нагрузки будет равна 400 кг/м2.

Определение шага и сечения балок

Когда известны данные о длине и нагрузке балок, можно узнать шаг установки и размер сечения/диаметр.

Учтите, что показатели взаимосвязаны между собой, и их можно рассчитать по установленным правилам:

  1. Высота и ширина балок должна иметь пропорцию 1.4:1. При этом учтите, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это с расчетом на утеплительный материал). Бревна для перекрытия обязательно должны быть с диаметром от 11 до 30 см.
  2. Шаг установки обязательно должен иметь предел от 0.3 до 1.2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг обязательно должен быть такой же, как и между каркасов.
  3. Произвести определение сечения балок из дерева можно по специальным таблицам или программам. При проведении расчета сечения следует учесть, что максимально допустимый изгиб балок на чердаке равен 1 от 200, а для межэтажных 1 от 350.

Использование деревянных ферм – преимущества и недостатки

Выполненные из дерева фермы перекрытий по виду напоминают два параллельно расположенных друг под другом бруска или бревна, которые между собой соединены опорами, а те в свою очередь находятся по отношению к бревнам или брускам вертикально или же под углом. Главной задачей ферм является перекрытие длинных пролетов, если невозможна установка дополнительных опорных стоек. Чтобы сделать фермы, используют специальные разработанные таблицы и программы, в которых учитываются типы соединений, шаг установки, общие размеры и сечение деталей. Чаще всего фермы делают по промышленному методу с использованием оборудования высокой точности. Вместе с тем есть вариант самостоятельного изготовления фермы.

Если сравнить деревянные фермы и балки перекрытия, можно выявить все достоинства и недостатки, которые есть у ферм.

К достоинствам отнесем:

  • Возможность накрыть пролет больших размеров и при этом не использовать дополнительные опорные стойки.
  • Небольшой общий вес, благодаря чему нагрузка на несущие элементы строения тоже будет небольшой.
  • Высокая прочность и никаких прогибов, что дает длительный срок эксплуатации напольного и подшивочного материала.
  • Простота установки на все несущие элементы в независимости от материала изготовления.
  • Есть возможность изменить ширину шага укладки.
  • Можно установить внутренние коммуникационные линии.
  • Отличная звукоизоляция.
  • Если фермы были выполнены красиво, их можно даже не зашивать и тогда они будут играть роль декоративного элемента.

Но помимо достоинств есть и некоторые недостатки, а именно:

  • Из-за особенностей конструкции сильно увеличивается толщина межэтажного перекрытия.
  • Большие затраты в плане труда при изготовлении фермы собственноручно, требуется специальное оборудование.
  • Готовые конструкции достаточно дорогие.

Выбирать фермы или деревянные балки – решать только вам.

Двутавровые балки перекрытия деревянные:инструкция по монтажу

Традиционно в качестве балок перекрытия используются доски, брусья и металлопрокат. Эти материалы, кроме достоинств, имеют и существенные недостатки: большой вес и дороговизну, сложность монтажа. В Америке с середины пятидесятых годов для создания межэтажных и чердачных перекрытий применяются деревянные двутавровые балки, а с недавних пор и в нашей стране такая технология начинает пользоваться успехом. Что представляют собой двутавровые балки, какие у них реальные физические и эксплуатационные характеристики?

Двутавровые балки перекрытия деревянные

Двутавровые балки перекрытия деревянные

Содержание статьи

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия

Что такое двутавровая балка перекрытия

Цены на двутавровые балки

Двутавровые балки

За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции. Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше. Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

  1. Прочность на изгиб вдоль оси. Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже. Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность. При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения. Физико-механические свойства двутавровых деревянных балок

    Физико-механические свойства двутавровых деревянных балок

  2. Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации. Благодаря стойке из ОСП и способу крепления элементов, двутавровая балка практически не подвержена деформации

    Благодаря стойке из ОСП и способу крепления элементов, двутавровая балка практически не подвержена деформации

  3. Оптимальное отношение веса к прочности. Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется. Использование двутавровых балок позволяет снизить нагрузки на перекрытия и фундамент строения

    Использование двутавровых балок позволяет снизить нагрузки на стены и фундамент строения

  4. Технологичность использования. Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений. Двутавровые балки отличаются небольшим весом, что значительно упрощает их монтаж и позволяет сэкономить на помощниках

    Двутавровые балки отличаются небольшим весом, что значительно упрощает их монтаж и позволяет сэкономить на помощниках

Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

Таблица. Разновидности двутавровых деревянных балок

Серия балкиКраткое описание
NJ

NJ

Европейский стандарт, стойка из плиты ОСП толщиной 10 мм. Общая высота двутавра 302 мм или 241 мм, полки размером 38×64 мм.
NJH

NJH

Размер полок 64×38 мм, стойка из ОСП 3 толщиной 10 мм. За счет того, что ширина полки в два раза больше толщины, удается увеличить площадку для вбивания метизов при фиксации различных дополнительных элементов перекрытия. Эти полки можно использовать для облегчения монтажа утеплителей и инженерных систем: электрической проводки, кабелей и т. д.
NJU

NJU

Высота балки 302 мм или 241 мм, толщина плиты ОСП 10 мм. Имеет увеличенные полки размером 89×38 мм, за счет чего возрастает фактическое сопротивление усилиям на изгиб. Двутавр изготавливается по европейским стандартам.
БДК

БДК

Полки 38×64 мм, высота двутавра 302 мм и 241 мм. Рекомендуется применять для перекрытия небольших по длине пролетов, часто используются как дополнительные перемычки для увеличения жесткости конструкции и уменьшения размеров незаполненных пролетов. Аналог европейской серии NJ. Отличия – при изготовлении применяются не те клеящие составы, физические характеристики ОСП не в полной мере отвечают нормативным актам.
БДКУ

БДКУ

По линейным размерам похожи на европейские балки NJH, размер полок 64×38 мм. Высота балки может быть 241 мм, 302 мм, 356 мм и 406 мм. Высота выбирается с учетом исходных данным по нагрузкам и типу утеплительных материалов.
СДКУ

СДКУ

Полки 38×64 мм, высота 140. Стойка из ОСП толщиной 10 мм. Балки с небольшой высотой рекомендуется применять для сооружения внутренних межкомнатных перегородок.
БДКШ

БДКШ

Высота 241 мм, 302 мм, 256 мм, 406 мм, 457 мм, полки 89×38 мм. Могут применяться не только во время строительства частных домов, но и больших по площади коммерческих или производственных помещений.
СДКШ

СДКШ

Полки 89×38 мм, высота 140 мм. Легкая серия, чаще применяется как вертикальная стойка, может выдерживать значительные усилия на сжатие.

На какие параметры обращать внимание при расчетах

Каждая двутавровая балка перекрытия может выдерживать определенную максимальную нагрузку. Во время проектирования специально предусматривается дополнительный запас прочности в пределах 40–50% — это позволяет полностью исключать вероятность появления аварийных ситуаций из-за грубых нарушений технологии строительства. Какие исходные данные нужны для расчетов?

  1. Максимальные значения нагрузки на перекрытие. Определяется нагрузка на одну балку, составляется эпюра усилий и на основании полученных данных по таблицам подбирается сечение.
  2. Длина пролета перекрытия. При расчетах этот параметр нужно увеличить и предусмотреть площадки для упора двутавровых балок. Расчет шага балок в зависимости от длины пролета

    Расчет шага балок в зависимости от длины пролета

Шаг двутавров принимается стандартным 60 см и согласуется с размерами утеплителей из минеральной ваты. Из специальной таблицы архитекторы для расчетов используют осевой и статический момент инерции, для определения расстояния между балками учитывается радиус инерции. Прогиб вычисляется исходя из нормативной и расчетной нагрузки, длины перекрытия и расчетного сопротивления. При этом соблюдается обязательное условие, что прогиб деревянной двутавровой балки перекрытия не может превышать 1/250 ее длины.

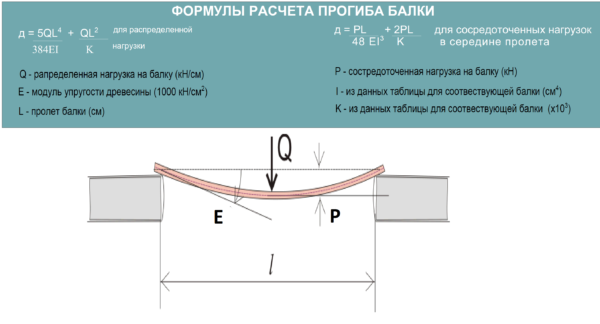

Расчет прогиба балок

Расчет прогиба балок

Как изготовить двутавр своими руками

Сразу предупреждаем, что для выполнения таких работ надо иметь электрические деревообрабатывающие инструменты и солидный опыт плотника. Двутавровые балки – несущие элементы повышенной ответственности, любые отклонения между расчетными и фактическими параметрами становятся причиной очень серьезной ситуации – нарушение устойчивости перекрытия. Мы рассмотрим самый простой вариант изготовления элементов, применять которые можно только на различных хозяйственных пристройках.

Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету

Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету

Предварительно подготовьте рабочее место. Понадобится длинный стол, его размеры должны отвечать параметрам изготавливаемых балок. Стол делайте из подручных материалов, главное чтобы поверхность была максимально ровной. К нему потом прибиваются специальные доски для соединения элементов балки в единую конструкцию.

Шаг 1. Подсчитайте количество и закупите необходимые пиломатериалы. Для балки надо иметь брус с размерами, соответствующими серии двутавра, плиту ОСП 3, столярный клей и небольшие гвоздики или специальные скобы. В упрошенном варианте клей не применяется, но опытные строители настоятельно рекомендуют не пропускать этот важный производственный этап. Это очень негативно отражается на показателях прочности бруса.

Для начала нужно подготовить инструменты и материалы для работы

Для начала нужно подготовить инструменты и материалы для работы

Шаг 2. Подготовьте рейки. Точно посередине следует вырезать канавку глубиной примерно 10 мм и шириной в соответствии с толщиной плиты. Промышленное производство предусматривает сложный профиль канавки, такой же вид придается и кромкам плиты ОСП. За счет этого существенно увеличивается сила сцепления полок со стойкой. Если у вас нет такого оборудования и набора фрез, то канавку можно делать прямоугольной. Соответственно, кромки плиты также не фрезеруются. Длина реек должна отвечать размерам пролета, ширина и высота выбирается в зависимости от предполагаемых нагрузок.

В рейках вырезают продольные канавки по толщине плиты

В рейках вырезают продольные канавки по толщине плиты

Практический совет. В связи с тем, что кустарно изготовленные двутавры могут иметь существенные отклонения по прочности на изгиб, увеличивайте их размеры минимум на 50%. Лучше пусть немного возрастет расход пиломатериалов, чем потом устранять сложные последствия обвала перекрытия.

Шаг 3. Обильно намажьте канавку столярным клеем. Можно использовать ПВА, он на практике показал неплохие свойства, с ним легко работать. Кроме того, по стоимости этот материал не оказывает большого влияния на общую цену самостоятельно изготовленных двутавров.

Пазы промазывают клеем

Пазы промазывают клеем

Шаг 4. Вставьте в паз подготовленный кусок плиты ОСП. Он должен входить с небольшим натяжением, добиться этого можно за счет уменьшения ширины канавки. Если у вас плита толщиной 10 мм, то для вырезания паза берите фрезу шириной не более 9 мм. Дело в том, что непрофессиональные станки невозможно точно отрегулировать, у них всегда будет биение. Как результат – девятимиллиметровая фреза будет давать канавку шириной 9,5–10 мм. В нашем случае это не проблема – плита будет прочно держаться в пазу.

Вставляют заготовку из ОСП

Вставляют заготовку из ОСП

Забивайте плиту через небольшой отрезок доски, в противном случае кромка начнет крошиться. Внимательно следите, чтобы ОСП входила по всей длине до упора, плоскости должны быть строго параллельными. Если длина ОСП недостаточна, то надо использовать два куска плиты. В месте соединения подбейте их в торец до плотной стыковки.

Куски плиты плотно стыкуют

Куски плиты плотно стыкуют

Шаг 5. Посадите на место вторую верхнюю рейку. Технология ничем не отличается от вышеописанной.

На ОСП надевают верхнюю планку

На ОСП надевают верхнюю планку

Шаг 6. Переверните двутавр набок и закрепите его в подготовленных шаблонах на столе. Расстояние между досками должно точно отвечать высоте двутавра, прибивайте их ровно по линии. Если двутавр немного не входит, то это значит, что рейки не до конца вошли в плиты, поправьте их положение, добейте элементы молотком.

Двутавр укладывают между шаблонами из досок

Двутавр укладывают между шаблонами из досок

Шаг 7. Закрепите скобами рейки и плиты, расстояние между креплениями примерно 20–25 см.

Рейки и плиты скрепляют скобами

Рейки и плиты скрепляют скобами

Шаг 8. Переверните двутавр обратной стороной, зафиксируйте его между досками и опять скрепите элементы скобами. Двутавр собран, теперь его надо аккуратно уложить на ровную площадку для полного высыхания клея. Желательно балки хранить под навесом.

Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея

Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея

Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.

Сверление отверстий для коммуникаций

Сверление отверстий для коммуникаций

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Правила фиксации двутавров на перекрытиях

Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.

  1. На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами. Крепление с помощью кронштейнов

    Крепление с помощью кронштейнов

  2. С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой. Монтаж с упором на стену

    Монтаж с упором на стену

Советы при покупке

Внимательно проверяйте качество двутавров, это очень ответственные элементы. При превышении нагрузки простой брус вначале прогнется, а только потом трескается. Это позволяет вовремя заметить и устранить проблему. Двутавровая деревянная балка в таких ситуациях не прогибается, а сразу разрушается, последствия аварии могут быть трагическими. На что следует обращать внимание в первую очередь?

  1. Наличие гнилых сучков, заболони, больших трещин. Полки двутавров должны изготавливаться только из древесины не ниже первого сорта. Для полок двутавров используют древесину не ниже 1 сорта

    Для полок двутавров используют древесину не ниже 1 сорта

  2. Большие щели в местах соединения реек с плитой. Такая ситуация указывает, что изделия делались на неисправном деревообрабатывающем оборудовании и по качеству не отвечает заявленным стандартам. Между полкой и стенкой балки не должно быть щелей

    Между полкой и стенкой балки не должно быть щелей

  3. В стыке между рейкой и плитой ОСП нет клея. Засохший состав должен быть по всей длине двутавра. Если его нет, то это свидетельствует о нарушение рекомендованной технологии. В качественных балках пазы под стойку обязательно промазываются клеем

    В качественных балках пазы под стойку обязательно промазываются клеем

Рекомендуется во всех случаях требовать сертификат качества, в нем должны быть указаны не только технические параметры, но и реквизиты производителей.

Цены на различные виды бруса

Брус

Заключение

Не бойтесь использовать современные строительные технологии, они дают возможность ставить долговечные и удобные дома при значительном уменьшении сметной стоимости. Двутавровые балки можно применять не только для перекрытия — их используют и при строительстве стропильной системы, несущих каркасов деревянных строений различного назначения и т. д.

Видео — Двутавровые балки перекрытия деревянные

К сожалению, отечественная строительная промышленность и технологии отстают от зарубежных на несколько десятилетий. То, что в развитых странах используется давно, для нас считается новинкой. Вы кратко узнали о физических характеристиках двутавровых балок, познакомились с технологией их изготовления и использования. Теперь следует воплощать свои знания в жизнь, начинайте с расчета стропильной системы, замените брусья двутавровыми балками перекрытия. Как делаются расчеты можно прочитать в статье на нашем сайте.

Возведение деревянных перекрытий между этажами: подробная технология

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

Конструкция деревянного междуэтажного перекрытия

Конструкция деревянного междуэтажного перекрытия

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Варианты конструкций деревянных перекрытий

Варианты конструкций деревянных перекрытий

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

Заделка балок в пазы кирпичных или блочных стен

Заделка балок в пазы кирпичных или блочных стен

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Крепление балок на металлических опорах

Крепление балок на металлических опорах

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м2) с временной (эксплуатационной) нагрузкой (200 кг/м2). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м2. Для чердачных неэксплуатируемых перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м2. Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

Расчет сечений балок междуэтажных перекрытий

Расчет сечений балок междуэтажных перекрытий

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Способ крепления деревянных балок в пазах стен

Способ крепления деревянных балок в пазах стен

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционного материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционной пленки

Поверх тепло- или звукоизоляционного слоя укладывают гидроизоляционную пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционную пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Устройство "пирога" деревянного перекрытия

Устройство "пирога" деревянного перекрытия

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Оцените статью: Поделитесь с друзьями!

Перекрытия по металлическим балкам: варианты, материалы, оборудование

Дата: 22 января 2018

Просмотров: 4816

Коментариев: 0

Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

  • перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;
  • монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
  • составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

  • двутавр номер 16 или 20;
  • швеллер высотой до 20 см;
  • уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

  • бетонная смесь для формирования цельной основы;
  • стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
  • строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

  • деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
  • полиэтиленовой пленки для гидроизоляции бетонного массива;
  • подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

  • бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
  • сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

  • повышенной надежностью;
  • высоким запасом прочности;
  • длительным ресурсом эксплуатации;
  • увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

[testimonial_view id=”19″]

Наряду с преимуществами, имеются и слабые стороны:

  • трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
  • необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

  • общий вес;
  • нагрузочную способность;
  • площадь формируемой поверхности;
  • расстояние между балками;
  • ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

  • 0,075 т/м2 – для перекрытий чердачных помещений;
  • 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

  • прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
  • при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

  1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
  2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
  3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
  4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
  5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
  6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
  7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

  1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
  2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
  3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
  4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
  5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

особенности межэтажных перекрытий по деревянным балкам. Характеристики сборных перекрытий между первым и вторым этажами. Описание конструкции

Балки, расположенные через равные перекрытия, являются главным элементом конструкции любого здания. На балочные перекрытия опираются дополнительные ограждающие функциональные детали. В качестве материала для балок используется железобетон, древесина, металл, комбинированные материалы.

Что это такое?

Каждый элемент балочной системы играет важную роль. Детали делаются обычно типовых размеров, собираются на месте с помощью подручных механизмов. Вид балочного перекрытия всегда связан с масштабами строения. Самый простой вариант – из древесины, подходит для частного индивидуального строительства. Плиты перекрытия – конструктивный элемент многоэтажного дома. Элементы участвуют в непосредственном разделении дома на этажи.

Классическое перекрытие – это горизонтальная несущая конструкция здания. Кроме межэтажных элементов, перекрытия бывают цокольными и чердачными. Их различают по форме на плоские и сводчатые. Основные характеристики перекрытий обычно соответствуют требованиям, о которых осведомлены конструкторы, архитекторы, другие лица, ответственные за концепт жилстроительства. Классификация перекрытий по признакам выделяет следующие позиции:

  • по материалу;
  • по назначению.

Роль балочных перекрытий в жилстроительстве высока. Без балок перекрытия полы в квартирах будут прогибаться даже под незначительной тяжестью, а потолки рушиться от обычных люстр. Это своего рода прочный скелет, внешний вид которого напоминает ребра. Балками перекрытия этот скелет называется издавна. Эта основная опора всегда сооружалась и сооружается сейчас с достаточной прочностью, значительно увеличивая вес конструкции в целом.

Правда, современные материалы отличаются легким весом и хорошей прочностью.

Для чего необходимы?

Система балочных перекрытий несет в себе не только механические нагрузки. Это также теплоизоляционная и звукопоглощающая прослойка. Она изолирует внутренности дома от внешнего воздействия. Например, не допускает сырости из подвала, холода из чердака. Уличные звуки не попадают в комнаты именно благодаря качественным основам балочного перекрытия. В жилых малоэтажных зданиях они обычно каркасного типа, а межэтажные перекрытия выглядят сплошной конструкцией, которая укладывается не только между первым и вторым этажами. Они являются общим скелетом сооружения.

Механическая нагрузка на перекрытия измеряется используемым материалом и эксплуатационными характеристиками здания. Все параметры рассчитываются на основании определенных задач, которые не так-то просто исполнить.

Правильных результатов добиваются ответственные профессионалы.

Разница в расчетах связана с наличием утеплителей, используемых видов материалов. Интенсивность эксплуатации чердачных помещений, хранение вещей тоже влияют на расчетные значения.

Если на чердачном пространстве планируется мансарда, учитывается и вес напольного покрытия, а также имеющейся мебели и перегородок.

В зависимости от показателей, перекрытия бывают сборными, монолитными или комбинированными. Они необходимы, чтобы разделить между собой этажи, конструкцию чердака или подвал от основного помещения. Главные виды балочных перекрытий обычно из древесины или стали. Деревянные балки недорогие, но не используются в масштабном индустриальном строительстве. Недостатки материала:

  • сгораемость;
  • загнивание;
  • небольшая прочность.

Перекрытия подходят для строительства деревянных сооружений, малоэтажных конструкций, хозяйственных сооружений. В жилых зданиях массового типа применяются сборные плиты из железобетона и комбинированные панели. Элементы подразделяются на мелко- и крупноразмерные. Плиты малых размеров применяют в частном строительстве или при сооружении зданий небольшой этажности.

Крупные плиты нужны для весьма значительных сооружений, при наличии весомых динамических нагрузок. Иногда типовые конструкции плит не могут быть применены, так как они не обеспечивают необходимой жесткости. Например, если сооружаемое здание сложной формы, перекрытие для него изготавливается на заказ.

У балочных перекрытий множество назначений. В общей схеме устройства балки не только принимают на себя часть усилия, но и передают ее через стены фундаменту. Это своего рода диафрагмы жесткости, которые создают прочность сооружения.

Особенности конструкции

Оптимальные варианты конструкций подбирают застройщики особыми методами. Обычно сравниваются цены, качество материала, возможные трудозатраты, сроки строительства. Этот элемент сооружения для нижних этажей является потолком. Для этажей, расположенных выше, балки – это пол. Требования у некоторых видов балочных перекрытий довольно жесткие. Например, когда нужно осуществить разделения помещений с температурной разницей. Функциональность у данных конструкций почти такая же, как у наружных стен.

Количество общих нагрузок на балочные перекрытия должно быть соразмерно эксплуатационным характеристикам здания. Если расчетные показатели не будут соблюдены, это может привести к дефектам, самый незначительный из которых – скрип полов. При грубых нарушениях работ произойдет обрушение здания при эксплуатации. Тип перекрытия должен быть правильно выбран. Только таким способом будет обеспечена надежность конструкции, а также комфорт при нахождении в жилье.

Виды

Балочные перекрытия схематично выступают несущей частью, а промежуток между ними наполняется отделочными материалами пола и потолка. Перекрытия по деревянным балкам чаще всего изготавливаются из бруса размером:

  • 50*150;
  • 100*150;
  • 150*150;
  • 150*175;
  • 175*175.

Особенность деревянных балок состоит в том, что на больших расстояниях они обеспечивают прочность, но не влияют на качественную жесткость. Этот дефект устраняется правильностью расчетов, но при частном строительстве не всегда есть возможность их осуществить. Рекомендованный шаг для балочных перекрытий – 500-600 мм.

Ребристые настилы, ограниченные в использовании в обычном понимании, нашли применение в чердачных конструкциях. Они изготавливаются с ребрами в одном или двух направлениях. В верхней части есть сплошная плита. Плиты связываются между собой анкерными стальными соединениями. Они же обеспечивают единство плит с вертикальными несущими элементами здания. Стальные балки тоже подразделяются на виды, среди которых:

  • монтажные;
  • полумонтажные;
  • монолитные системы.

Швеллеры или тавры редко используются в индивидуальном строительстве, хотя и обладают серьезными преимуществами перед другими видами. Главный недостаток подобных конструкций – существенный вес, который может достигать 400 кг. Несущие способности внешних элементов должны соответствовать данной характеристике. Например, подобные детали не подходят под панельные или сборные конструкции из газобетона.

Железобетонная структура редко практикуется в ИЖС. Технически она должна соответствовать высоте несущего элемента, который должен образовывать 1/20 часть от промежутка между основами. Ширина балки просчитывается пропорцией 5: 7.

Преимущество железобетонных конструкций в том, что возможно их самостоятельное изготовление. Это допустимо при наличии опалубочного оборудования, железобетонной смеси вида 300 и спецарматуры. Железобетонное перекрытие заполняется блоками из ячеистого бетона или пустотелыми керамическими камнями.

Использование в частном жилье подобной системы влечет повышенные трудозатраты и экономическую невыгодность проекта.

Однако устоявшиеся технологии успешно корректируются. Например, скелет по деревянным балкам можно получить такой же, как по металлическим характеристикам. Видоизменения параметров можно добиться благодаря другому порядку размещения несущих конструкций.

Балки располагаются попарно, с шагом 500 мм. Одна деталь из пары с большими габаритами выступает основой для пола, а другая (меньшая) играет роль несущего элемента для потолка. При создании данной системы исключаются любые колебания, а еще появляется идеальная звукоизоляция.

Как подобрать?

Длина балок выбирается в соответствии с величиной перекрываемого пролета. Как правило, в подсчетах участвует наименьшее расстояние, если комнаты прямоугольные. При наличии квадрата течение укладки теряет свой смысл. Особенно если дом каменный, а все его стены несущие, с достаточной прочностью. Они выдержат навалку не только от деревянных балочных перекрытий, но и от стальных и железобетонных конструкций.

Параметры балок выбираются от соотношения параметров имеющихся пролетов. При необходимости в конструкцию вводятся вспомогательные элементы с большими габаритами, которые упираются на детали меньшего сечения.

Чтобы в итоге получился пол одного уровня, балки во второстепенной конструкции закладываются в несущие основания на высоту своего сечения.

Шаг балок не всегда подчиняется единому принципу. Это обязательство связано с основами стен, в которых обустраиваются ниши. Они появляются в процессе возведения, а здесь возникают свои нюансы. В некоторых случаях балки перекрытия могут опираться на отдельно стоящие опоры, например, когда конструкция каркасная. Стойки могут быть тоже из древесины, такие элементы соединяются между собой специальными скобами.

Если пролеты в сооруженном здании более 7 метров, заполнять их рекомендуется стальными балками перекрытий. Еще эти элементы незаменимы при реконструкции строений. Например, стальные балки практиковались при возведении сталинских высоток. В совокупности с железобетонным монолитом конструкции получились очень прочными и в наши дни считаются качественными.

Принцип расположения стальных элементов схож с деревянными конструкциями. Подготовка ниш отличается некоторыми особенностями. Например, несущие элементы нуждаются в защищенности от неравномерного разделения усилий.

Под стальные балки принято укладывать специальные стальные листы или подготавливать бетонную подушку. Ниши утепляются специальными материалами.

Рекомендации

Утеплитель можно закладывать непосредственно в нишу, но при условии, когда он отсутствует в конструкции стены. Открытая ниша может быть не только проводником холода, но и причиной появления влаги и скопления конденсата. Ее важно правильно утеплить подходящим теплоизолирующим материалом.

В качестве теплоизолятора подойдет пенополистирол. Материал не впитывает влагу и хорошо сохраняет теплый воздух в помещении. При его выборе стоит учесть повышенную горючесть пенополистирола, поэтому остеречься от заполнения деревянных ниш с балками из древесины. В этом случае предпочтительней заделать нишу бетонным раствором и специальной негорючей монтажной пеной. При выборе последнего варианта конец балки рекомендуется завернуть толем или рубероидом.

Крайне не рекомендуется выбирать для этих же целей пленку или обычный полиэтиленовый мешок. В замкнутой зоне от мешка появится конденсат, стена будет промерзать. В качестве изолирующей подложки подойдет пропитка из дегтя или любой современный антисептический препарат. Это исключит преждевременное гниение балок перекрытий.

Ниша, заделанная дополнительными утеплителями, именуется глухой. Определение более распространено, чем открытая конструкция. В этом случае зазор между балкой и стеной ничем не наполняется. Материалы и трудозатраты будут сэкономлены, но звукоизоляция существенно снижена. Гидроизоляция стены внутри в этом случае также необходима, например, балки обязательно покрываются защитными материалами.

Тип перекрытия можно выбрать самостоятельно. При этом нужно учитывать характерные особенности местности. Экономически выгодные варианты можно подобрать для каждого региона в отдельности. Важные характеристики перекрытий учитываются проектировщиками. Расчеты индивидуальны для каждого конкретного сооружения. Только в этом случае можно быть уверенным в надежности конструкции, которая вне зависимости от нагрузок прослужит долгий срок службы.

О расчете деревянного перекрытия подробно рассказывается в видео ниже.

Деревянные балки перекрытия – как правильно использовать, усиление для балок

В современном строительстве деревянные балки перекрытия используются наравне с железобетонными или металлическими деталями. Независимо от разновидности они должны соответствовать своему назначению, надежно распределять нагрузку от крыши, стен, расположенных выше предметов мебели, коммуникаций.

Из чего делают деревянные балки перекрытия?

Для данной цели преимущественно применяют древесину хвойной породы. Лучше всего подходит лиственница, сосна или ель. Оптимальная величина влажности материала – до 14%. Пиломатериалы с большим количеством сучков выбраковывают. Балки перекрытия из дерева распространенных лиственных пород обладают меньшей прочностью и долговечностью. Волокна древесины должны располагаться вдоль длины. Перед монтажом обязательно деревянные элементы обрабатывают огнестойкими составами и антисептиками.

Характеристики деревянных балок перекрытия

При неправильном выборе деревянные балки для перекрытия могут прогибаться или разрушиться в точках заделки. Хорошо высушенная древесина хвойных пород обладает приемлемыми характеристиками для использования в качестве элементов перекрытия:

  1. При нормальных режимах эксплуатации плотность древесины составляет 500 кг/м³, для улицы и влажных помещений – 600 кг/м³.
  2. Предел прочности хвойных пород на изгиб – около 75 МПа.
  3. Деревянные балки просты в использовании.
  4. Благодаря небольшому весу конструкции из древесины оказывают меньшую нагрузку на основание дома.
  5. Возможность самостоятельной установки без применения дополнительных дорогих материалов.
  6. Мелкий ремонт можно производить в процессе эксплуатации.
  7. Меньшая стоимость в сравнении с железобетонными плитами.
  8. Хорошая ремонтопригодность.
  9. Отлично подходят для возведения частных коттеджей с небольшой величиной пролета.
  10. Дерево – экологически чистый материал.

Минусы деревянных балок перекрытия:

  1. Нужна обязательная обработка антисептиками против воздействия грибков и плесени.
  2. Дерево – горючий материал, поэтому требует обязательной пропитки огнеупорными составами.
  3. Не подходят для зданий с большими пролетами.
  4. Уступают по допустимой нагрузке железобетонным конструкциям.
  5. Лиственные породы плохо подходят для использования в качестве балок перекрытия.
  6. Перепады температуры могут приводить к деформации деревянных элементов.
  7. При влажности более 14% повышается риск критического прогиба.

Размеры деревянных балок перекрытия

Выбор сечения зависит непосредственно от шага установки и длины пролета. Если планируете производить перекрытие по балкам из древесины, то минимальные размеры можно выбирать из таблицы в зависимости от расчетной нагрузки. Размеры прямоугольных брусьев по ширине – 4-20 см, по высоте – 10-30 см. Диаметр оцилиндрованного бревна выбирают в пределах от 11 до 30 см.

Размеры допустимой нагрузки на перекрытия:

  1. Для не нагруженного чердачного помещения – 130-150 кг/м².
  2. Используемое чердачное помещение – до 250 кг/м².
  3. Межэтажные перекрытия – 350-400 кг/м².

Размеры деревянных двутавровых балок:

  1. Поперечные габариты – от 65х200 мм до 85х280 мм.
  2. Высота балок ДДБ – от 200 до 320 мм.
  3. Сечение бруса – 42х85 мм.
  4. Длина – до 6 м.

Виды деревянных балок перекрытия

В общей смете на строительство стоимость данных работ доходит до 15-20%. Чердачное перекрытие по деревянным балкам разрешает сократить расходы, уменьшить трудозатраты, отказаться от использования аренды грузоподъемных механизмов. Для монтажа быстровозводимых зданий в частном секторе отлично подходят брусья и бревна из хвойных пород. Можно использовать их современные аналоги из клееного материала и OSB-плит, прочных и долговечных металлодеревянных изделий.

Доска для перекрытия

Размеры и характеристики используемого материала следует подбирать, исходя из длины пролета и расчетной нагрузки. Возводя перекрытие первого этажа по деревянным балкам, нужно помнить, что на прочностные характеристики и жесткость большее влияние оказывает высота сечения, а не его ширина. При длине до 4 м разрешается применение толстой качественной доски ходовых размеров – 50х200 мм, 50х100 мм. При длине пролетов от 6 м лучше приобретать более подходящие конструкции из железобетона.

Двутавровая балка перекрытия

Двутавры производятся из клееного сухого бруса (влажность до 8%) и OSB-плит. Материалы сращиваются под прессом при помощи клея (D4 или аналогов). Далее конструкция для крепости усиливается метизами, обрабатывается огнезащитными составами и антисептиками. Балки на перекрытия данного типа стоят дороже природного обработанного бруса, но обладают следующими плюсами:

  1. Сравнительно легкий вес.
  2. Двутавровые деревянные балки перекрытия имеют высокую прочность и надежность.
  3. Отличная точность размеров.
  4. Низкая теплопроводность.
  5. Деревянные балки из OSB-плит имеют огнебиозащитное покрытие первой степени.
  6. Экологичность в пределах нормы.

LVL-брус

Этот материал получают путем склеивания нескольких подготовленных листов древесины. Технология разрешает получать изделия большой длины, что помогает возводить перекрытие второго этажа по деревянным балкам с меньшим количеством опор. При этом в финале конструкция будет обладать значительно меньшим весов в сравнении со стропильной системой из природной доски или бруса.

Плюсы LVL-бруса:

  1. Балочные перекрытия из LVL-бруса обладают повышенной прочностью.
  2. Небольшая масса
  3. Однородность структуры.
  4. Влагостойкость.
  5. Большой спектр размеров (толщина 21-75 мм, ширина 40-1000 мм, длина до 12 м и больше).
  6. Возможность получения бруса разной оригинальной формы.
  7. Удобство в работе.

Минусы LVL-бруса:

  1. Деревянные LVL-балки перекрытия из клееной доски менее экологичны.
  2. При использовании некачественного LVL-бруса существует риск расслаивания материала.

Комбинированная балка

Тандем стальных деталей и древесины существенно расширяет спектр использования материалов в строительстве. Стандартное перекрытие по деревянным балкам в газобетонном доме не всегда может удовлетворить заказчика. Металлодеревянные комплектующие являются более универсальными деталями, они обеспечивают легкость и повышенную надежность системы, риск усыхания при этом снижается. Современная МД-балка представляет собой сборную конструкцию из деревянной рамы, скрепленную вместе зубчатыми металлическими пластинами и кронштейнами.

Плюсы МК-балок:

  1. Комбинированные деревянные балки перекрытия разрешают возводить пролеты до 10 м без дополнительных перегородок.
  2. Исключено провисание.
  3. Облегчается скрытый монтаж коммуникаций, процесс утепления и звукоизоляции.
  4. Уменьшение количества крепежа.
  5. Высокая точность при сборке.

Четырехкантовый брус

Используемые в строительстве несущие балки в зависимости от числа продольных обработанных сторон делятся на двухкантные, трехкантные и четырехкантные брусья. Четырехугольная форма является более универсальной. Обработанные со всех сторон калиброванные заготовки можно использовать в открытых местах, где внешний дизайн играет роль. По ширине и толщине прямоугольного сечения размеры четырехкантного бруса лежат в пределах 100-250 мм. Помимо квадратной формы нередко используются балки 125х150 мм, 150х200мм или другие вариации.

Лафет для крыши

Данный материал представляет собой двухкантный опиленный с двух сторон брус, который укладывается при строительстве в горизонтальной плоскости. Две остальные его стороны имеют округлую форму. Лафет – традиционный элемент несущих конструкций для срубов в скандинавских странах, делают его преимущественно из сосны и лиственницы. Двухкантные брусья являются, по сути, промежуточными звеньями между профилированными заготовками и оцилиндрованным бревном.

Оцилиндрованное бревно

Перед тем как попасть на строительство такие балки перекрытия проходят несколько стадий обработки. Вначале торцуют края, затем в станках при помощи фрезеровочной каретки снимается лишняя древесина для придания заготовке максимально цилиндрической формы. В финале происходит вырезание пазов, облегчающих стыковку деталей, и подгонка детали до требуемой длины. Благодаря правильной геометрической форме и удобным технологическим вырезам оцилиндрованное бревно по свойствам приближается к профилированному брусу.

Устройство перекрытия по деревянным балкам

По прочности и другим показателям опоры из древесины уступают железобетонным конструкциям, но они вполне успешно исполняют свою функцию при соблюдении технологии в зданиях до 4-х этажей. Несущие балки перекрытия делают длиной до 5-6,5 м. Для удобства их укладку осуществляют в каменных домах с шагом, кратным размеру строительного блока. Глубина размера гнезда под опору – 0,6-0,8h (где h является высотой балки). Стандартное значение 180-200 мм, минимальное – 150 мм. Зазор от торца балки до поверхности стены – 3-6 мм.

Существуют следующие виды заделки деревянных балок перекрытия:

  • глухая;
  • открытая;
  • соединения встык;
  • соединение вразбежку.

Усиление деревянных балок перекрытия от прогиба

Дополнительные работы по упрочнению несущих конструкций производятся при ухудшении состояния древесины, появлении прогиба с показателями более 1:300, при перестройке чердаков под мансарду. Перекрытие чердака по деревянным балкам можно усилить следующими способами:

  1. Установка деревянных накладок с обеих сторон бруса в поврежденных местах при помощи сквозного крепления болтами.
  2. Установка металлических пластин или прутковых протезов, обработанных антикоррозийными растворами.
  3. Армирование углеволокном – наклеивание ленты из углепластика в несколько слоев для увеличения жесткости балок.
  4. Усиление торцов балки протезами из дерева или древесины в местах стыка. Используются швеллеры, арматура, стальная полоса, прутья.
  5. Установка шпренгельных затяжек – использование стержневой конструкции для создания искусственного растягивающего усилия.
  6. Установка под проблемные деревянные балки дополнительных опор.
  7. Использование дополнительных балок.
  8. Уменьшение нагрузки на перекрытие за счет внесения изменений в конструкцию кровли.



балок перекрытия — определение — английский

Примеры предложений с «балками перекрытия», память переводов

Польские Патенты Балка перекрытияWikiMatrix Отверстия для балок перекрытия перекрытия можно сделать и сегодня. Излучатели EURLex-2 (потолок / пол / балки; фанкойлы, контроль выбросов ) OpenSubtitles2018.v3Они не могут пробить балки пола.opensubtitles2Они не могут пробить балки полаPolishPatentsСтруктурный элемент системы балок полаWikiMatrixControl Кабели, проходящие через балки пола, были оборваны, когда пол рухнул, и самолет стал неуправляемым.Патенты-wipo Продукция согласно изобретению полезна, в частности, для изготовления балок перекрытия и балок. WikiMatrix Балки перекрытия поддерживают деревянную дощатую настилу. Обычный ползучий пакет из металла, Металлические контейнеры, Металлоконструкции, Металлические конструкции (колонны, фермы, балки перекрытия), Metallform.WikiMatrix Части плоскости разрушили три балки перекрытия и серьезно повредили внутреннюю конструкцию здания.ПольскиеПатентыПредварительная балка перекрытия и / или дверной косякPolishPatentsMethod и система предупреждения о чрезмерном отклонении балки, например.г. Балка перекрытия зала WikiMatrix Из-за увеличения веса поездов в 1901 году мост был усилен дополнительными стрингерами и более тяжелыми балками перекрытия. patents-wipo Преимущественно пол является ячеистым перекрытием, а балки предпочтительно имеют дополнительное натяжение (5, 6, 7) Балки перекрытия.Giga-frenЦентр получит полный капитальный ремонт, в том числе установку новых балок перекрытий, черепицы, окон, сайдинга и гипсокартона. -плитный пол как таковой WikiMatrix Дорога и тротуар были реконструированы с использованием открытой стальной решетки, снижающей сопротивление ветра, и опирающейся на облегченные стальные балки перекрытия.OpenSubtitles2018.v3Теперь в конце этой недели я проведу мини-встречу, где они будут соревноваться по полу, балкам, стержням и хранилищу. TmClass Строительные конструкции, фундаментные конструкции, конструкции перекрытий, свайные и опорные конструкции, перекрытия, балки Сборки армированных перекрытий Многобалочные балки завоевывают долю рынка, и в # их доля составляет #% по сравнению с #% для балок перекрытия из массивных пиломатериалов и #% для открытых стенок, деревянных ферм (graphtmClass Строительные конструкции, фундаментные конструкции, конструкции перекрытий, сваи и опоры конструкции, плиты перекрытия, балки, железобетонные плиты перекрытия в сбореWikiMatrix Сам пистолет Макарова, который использовался во всех убийствах, позже был обнаружен на одной из поперечных балок перекрытия под потолком.

Показаны страницы 1. Найдено 895 предложения с фразой балки перекрытия.Найдено за 15 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

балка перекрытия — определение — английский

Примеры предложений с «балкой перекрытия», память переводов

PolishPatents Балка перекрытияWikiMatrix Отверстия для балок перекрытия деревянного пола все еще можно вырезать сегодня. Излучатели EURLex-2 (потолок / пол / балки; фанкойлы, контроль выбросов ) OpenSubtitles2018.v3Они не могут пробить балки пола.Патенты-wipo Продукция согласно изобретению полезна, в частности, для изготовления балок перекрытия и балок. WikiMatrix Балки перекрытия поддерживают деревянную дощатую настилу. Обычный ползучий пакет из металла, Металлические контейнеры, Металлоконструкции, Металлические конструкции (колонны, фермы, балки перекрытия), Metallform.WikiMatrix Части плоскости разрушили три балки перекрытия и серьезно повредили внутреннюю конструкцию здания.ПольскиеПатентыПредварительная балка перекрытия и / или дверной косякPolishPatentsMethod и система предупреждения о чрезмерном отклонении балки, например.г. Балка перекрытия зала WikiMatrix Из-за увеличения веса поездов в 1901 году мост был усилен дополнительными стрингерами и более тяжелыми балками перекрытия. patents-wipo Преимущественно пол является ячеистым перекрытием, а балки предпочтительно имеют дополнительное натяжение (5, 6, 7) Балки перекрытия.Giga-frenЦентр получит полный капитальный ремонт, в том числе установку новых балок перекрытий, черепицы, окон, сайдинга и гипсокартона. -плитный пол как таковой WikiMatrix Дорога и тротуар были реконструированы с использованием открытой стальной решетки, снижающей сопротивление ветра, и опирающейся на облегченные стальные балки перекрытия.OpenSubtitles2018.v3Теперь в конце этой недели я проведу мини-встречу, где они будут соревноваться по полу, балкам, стержням и хранилищу. TmClass Строительные конструкции, фундаментные конструкции, конструкции перекрытий, свайные и опорные конструкции, перекрытия, балки Сборки армированных перекрытий Многобалочные балки завоевывают долю рынка, и в # их доля составляет #% по сравнению с #% для балок перекрытия из массивных пиломатериалов и #% для открытых стенок, деревянных ферм (graphtmClass Строительные конструкции, фундаментные конструкции, конструкции перекрытий, сваи и опоры конструкции, плиты перекрытия, балки, железобетонные плиты перекрытия в сбореWikiMatrix Сам пистолет Макарова, который использовался во всех убийствах, позже был обнаружен на одной из поперечных балок перекрытия под потолком.

Показаны страницы 1. Найдено 938 предложения с фразой балка перекрытия.Найдено за 6 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

балок перекрытия — определение — английский

Примеры предложений с «балками перекрытия», память переводов

Польские Патенты Балка перекрытияWikiMatrix Отверстия для балок перекрытия перекрытия можно сделать и сегодня. Излучатели EURLex-2 (потолок / пол / балки; фанкойлы, контроль выбросов ) OpenSubtitles2018.v3Они не могут пробить балки пола.opensubtitles2Они не могут пробить балки полаPolishPatentsСтруктурный элемент системы балок полаWikiMatrixControl Кабели, проходящие через балки пола, были оборваны, когда пол рухнул, и самолет стал неуправляемым.Патенты-wipo Продукция согласно изобретению полезна, в частности, для изготовления балок перекрытия и балок. WikiMatrix Балки перекрытия поддерживают деревянную дощатую настилу. Обычный ползучий пакет из металла, Металлические контейнеры, Металлоконструкции, Металлические конструкции (колонны, фермы, балки перекрытия), Metallform.WikiMatrix Части плоскости разрушили три балки перекрытия и серьезно повредили внутреннюю конструкцию здания.ПольскиеПатентыПредварительная балка перекрытия и / или дверной косякPolishPatentsMethod и система предупреждения о чрезмерном отклонении балки, например.г. Балка перекрытия зала WikiMatrix Из-за увеличения веса поездов в 1901 году мост был усилен дополнительными стрингерами и более тяжелыми балками перекрытия. patents-wipo Преимущественно пол является ячеистым перекрытием, а балки предпочтительно имеют дополнительное натяжение (5, 6, 7) Балки перекрытия.Giga-frenЦентр получит полный капитальный ремонт, в том числе установку новых балок перекрытий, черепицы, окон, сайдинга и гипсокартона. -плитный пол как таковой WikiMatrix Дорога и тротуар были реконструированы с использованием открытой стальной решетки, снижающей сопротивление ветра, и опирающейся на облегченные стальные балки перекрытия.OpenSubtitles2018.v3Теперь в конце этой недели я проведу мини-встречу, где они будут соревноваться по полу, балкам, стержням и хранилищу. TmClass Строительные конструкции, фундаментные конструкции, конструкции перекрытий, свайные и опорные конструкции, перекрытия, балки Сборки армированных перекрытий Многобалочные балки завоевывают долю рынка, и в # их доля составляет #% по сравнению с #% для балок перекрытия из массивных пиломатериалов и #% для открытых стенок, деревянных ферм (graphtmClass Строительные конструкции, фундаментные конструкции, конструкции перекрытий, сваи и опоры конструкции, плиты перекрытия, балки, железобетонные плиты перекрытия в сбореWikiMatrix Сам пистолет Макарова, который использовался во всех убийствах, позже был обнаружен на одной из поперечных балок перекрытия под потолком.

Показаны страницы 1. Найдено 938 предложения с фразой балки перекрытия.Найдено за 10 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
