     Вопрос: Перекрытие 1-го этажа.Проем внутренней несущей стены (1.5 кирпича) 2500мм. Проем несущей внешней стены ( поротерм 51см.)также 2500мм. На них нужно положить две плиты ПБ 70-12-8 (ок. 2800кг). Нагрузка будет кладка второго этажа 3метра и крыша(350 кгп.м)

 1. Перемычка 3500мм/380мм/220, 2. Перемычка 3500мм/510/220

 Прошу Вас подскажите параметры армирования или как решить эту проблему другим способом.

      Ответ: Не понятно-эти перемычки вы нашли готовые или выбрали размеры исходя из реальных нагрузок. Если нашли готовые , то больше подходит перемычка 3500/510/220, она сможет выдержать нагрузку более 4000кгс/м.

   Вес вашей плиты 2772 кг, перемычка принимает на себя вес  960 кг/м
пог.+стяжка где то 400 кг.+ полезная нагрузка на м2 пола =150 кг, получается около 1500кг/м.

   Если будете изготавливать балку сами  ,то я бы рекомендовал вам  ширину балки делать по толщине внутренней стены 400мм, а высоту в две высоты блока-420мм.

   Не лишним было бы устройство армированного монолитного пояса ,и выполнить его желательно одновременно с заливкой перемычки.

   Каркас для перемычки выполняем  из 4 стержней  в длину ,а  по высоте из 3 стержней , стержни изарматуры АIIId18 мм(или 20),поперечная из АI(AIII) d10 мм с увязкой шагом 250 мм.

   Обязательно выдержать защитный слой бетона не менее 20 мм, бетон марки  М250 или М300, арматуру перед заливкой тщательно очищайте от ржавчины ,масел и окислов. Арматура должна быть ровной, особенно тщательно подойдите к формированию защитного слоя.

   Как решал эту проблему один мой знакомый можно увидеть на фото, сначала он установил колоны из кирпича толщиной в один кирпич, а потом изготовил балку под плиты перекрытия. В образовавшиеся между колонами промежутки установил стеклянные светопрозрачные конструкции.Дерзайте,удачи. Жилищный вопрос всегда стоит остро для любого человека.И не у всех есть возможность построить свой дом,особенно это касается молодых семей.Но всегда есть альтернатива дому-это квартира в Королёве по выгодной цене,с возможностью ипотеки.

Добавлено: 08.08.2013 12:57

Перемычки плитные под плиты перекрытия. Укладки железобетонных плит перекрытия и перемычек

При возведении кирпичных стен неизбежно возникает необходимость установки над оконным проемом железобетонной перемычки. Они представляют собой железобетонные балки с различным сечением и длиной, изготовленные на заводе. Чтобы выбрать необходимый типоразмер изделия, необходимо произвести предварительные расчеты, которые будут учитывать такие данные как нагрузка на перемычку и ширина проема.

При этом, говоря о нагрузке, имеют в виду собственный вес перемычки суммарно с весом стены и перекрытия. В случае с жилыми домами, где нагрузки не так высоки, все случаи принято разбивать на три группы:

  1. На стену опирается перекрытие.
  2. Перекрытие на стену не опирается, а сам она является самонесущей.
  3. Перемычку укладывают в перегородке из кирпича толщиной 12 см.

Виды железобетонных перемычек

Прежде чем приступить к расчетам, давайте немного ознакомимся с видами самих перемычек. Чтобы понимать, какие варианты вам доступны, следует открыть сайт любого производителя ЖБИ и посмотреть, какие виды перемычек железобетонных присутствуют в их номенклатуре. Перейдя по ссылке, вы увидите длинный список типоразмеров с их характеристиками. Чтобы научиться быстро ориентироваться в нем, следует научиться расшифровывать маркировку. Сделаем это на примере перемычки 2ПБ 16-2 :

  • 2ПБ – эта часть маркировки означает принадлежность изделия к какому-то виду и типу сечения. В данном случае – перемычка брусковая второго типа сечения
    .
    • Брусковые перемычки (ПБ) могут иметь ширину 120 или 250 мм, что делает необходимым использование сразу нескольких изделий в случаях, когда толщина перегородки превышает 120 мм. Производят также плитные перемычки (ПП), ширина которых бывает 380 и 510 мм.
    • Второй тип сечения (2ПБ) имеет размеры 120х140 мм. Другие типы имеют следующие габариты: 1ПБ – 120х65 мм, 3ПБ – 120х220 мм, 4ПБ – 120х290 мм, 5ПБ – 50х220 мм.
  • 16 – эта часть шифра говорит о длине изделия, которая равняется 1550 мм. Размер выражен в дециметрах и округлен.
  • 2 – последняя цифра условного обозначения означает нагрузку, на прием которой рассчитана перемычка. В данном случае это 200 кг/м. Приблизительно понимать эти данные следует так: перемычки с индексом нагрузки 1 обычно используют для перегородок; индекс 8, говорит о том, что такие изделия с легкостью справляются с самонесущими стенами; индексом 27 обладают перемычки, применяемые в стенах, на которые опираются перекрытия.

Теперь, зная разнообразие железобетонных перемычек, можно переходить непосредственно к расчету.

Как подбирать железобетонные перемычки

Итак, давайте сперва введем какие-то исходные данные. Допустим, нам надо рассчитать, какую перемычку следует брать для перекрытия пролета шириной 1350 мм в самонесущей стене толщиной 240 мм при высоте стены над проемом – 800 мм. Стройка ведется в зимних условиях.

Толщина стены 240 мм говорит о том, что нам понадобятся две брусковые перемычки шириной по 120 мм. В зимний период на самонесущую перемычку берут нагрузку от высоты стены, равной расчетному пролету. Расчетный пролет считается так:

1350 + 2*100/3 = 1420 мм

100 мм в данном случае – это минимальная глубина опирания перемычки. Так как высота кладки оказалась меньше расчетного пролета, в дальнейшем в расчетах будем использовать именно ее – 800 мм.

0,24*0,8*1,8*1,1/2 = 0,19 т/м = 190 кг/м

В этих расчетах 1,8 т/м3 – это вес кирпича, 1,1 – коэф. надежности, 2 – количество перемычек. Итак, нам необходимо выбирать перемычку из тех, чей индекс нагрузки не менее 2-х.

Как мы уже говорили выше, минимальная глубина опирания данных перемычек составляет 10 см, значит наименьшая возможная длина перемычки в нашем случае равна:

1350 + 100*2 = 1550 мм

Из списка типоразмеров нам могла бы подойти перемычка 2ПБ 16-2 длиной как раз 1550 мм и расчетной нагрузкой до 200 кг/м. Однако нам еще следует учесть нагрузку от собственного веса балки, которая равна 70/1,55 = 45 кг/м. То есть суммарная нагрузка будет составлять 190 + 45 = 235 кг/м, что превышает максимально допустимую для данной перемычки.

В нашем случае подойдет перемычка 2ПБ 19-3. Собственная нагрузка для нее составляет 80/1,94 = 41 кг/м. Тогда суммарная будет равна 190 + 41 = 231 кг/м, что не превышает допустимые 300 кг/м для этой балки. Длина перемычки составляет 1940 мм, и это тоже подходит для наших условий.

Опирание перекрытия на газобетон осуществляется посредством специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести и конструкционных материалов следующих этажей или крыши. Что такое армопояс? Это монолитная конструкция из железобетона, повторяющая контуры стен. Армопояс возводится на несущих стенах, которые строят, применяя газобетон.

Для заливки армопояса подготавливают опалубку для бетона, которая представляет собой конструкцию для создания формы, в которую для жесткости укладывают арматуру.

Если опирание плит осуществляется на внутренние стены дома, стены строят таким образом, чтобы они опирались на фундамент. Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как происходит распределение нагрузки по всей площади плиты. Армопоясом не считается конструкция, выполненная кирпичной кладкой на газобетон, а также усиление газобетонной кладки армированной сеткой.

Для опирания плит перекрытия предъявляют следующие требования:

  • перекрытия и покрытия должны устанавливаться на антисейсмические пояса;
  • соединение плит и пояса должны выполнятся механически прочными с применением сварки;
  • пояс должен выстраиваться во всю ширину стены, для наружных стен в 500 мм допускается его уменьшение на 100-150 мм;
  • для укладки пояса необходимо применение бетона классом не ниже В15.

Глубина опирания

Опирание плиты перекрытия на стену должно составлять не менее 120 мм, так же должно быть обеспечено надежное сцепление плиты с несущей стеной.

Для заливки армопояса предварительно устанавливают арматуру, количество и место установки которой определяется с помощью расчетов. В среднем принимается не менее 4 стержней 12 мм. Если газобетон не будут утеплять,а только штукатурить, то пояс выполняется не во всю ширину стены, а меньше на толщину слоя утеплителя.

Армопояс необходимо утеплять, так как он является мостиком холода. Образование такого мостика может разрушить газобетон из-за скопления влаги. Уменьшая толщину армопояса, не стоит забывать о минимальной глубине опирания плит на стены.

Глубины опирания плит на стены имеют нормированные значения:

  • при опирании по контуру не менее 40 мм;
  • при опирании по двум сторонам с пролетом 4,2 м и меньше не менее 50 мм;
  • при опирании по двум сторонам с пролетом более 4,2 м не менее 70 мм.

При соблюдении этих расстояний вы можете быть уверены, что ваш дом не разрушится.

Назначение армопояса

При обустройстве мест опирания плит перекрытия необходимо учитывать теплотехнические показатели стен и материалов из которых они возведены.

Так необходим ли на самом деле армопояс для опирания плит перекрытия на газобетон? Попробуем разобраться.

Во-первых, армопояс повышает сопротивление конструкции вашего дома от деформирования нагрузками разного рода. Например, усадки конструкции, осадки почвы под ней, перепадов температур в течении суток и смены сезона.

Газобетон не выдерживает высокие нагрузки и деформируется под действием внешних приложенных сил. Для того чтобы этого не происходило, устанавливают армопояса, которые компенсируют нагрузки. Армопояс принимает на себя всю нагрузку, предотвращая тем самым разрушение строения. Газобетон не выдерживает и точечную нагрузку, поэтому крепление деревянных балок при строительстве крыши очень усложняется.

Выход из ситуации предоставляет армопояс. Второе название армопояса – разгрузочный (из-за своей способности равномерно распределять вертикальную нагрузку). Его использование позволяет придать жесткость конструкции. При движении пара и влаги газобетон как пористый материал может расширятся, это может привести к движению плит перекрытия.

Учитывая указанные факторы, можно твердо сказать, что армопояс для опирания плит перекрытия следующего этажа или крыши просто необходим. Иначе при любом отклонении уровня на газобетон выкладывается точечная нагрузка, которая деформирует его и разрушает.

Процесс строительства армопояса не слишком трудоемкий и затратный, при этом он дольше сохранит ваш дом.

Изготовление армопояса

Армопояс обустраивается по всему периметру здания, арматуру при этом соединяют при помощи сваривания или вязки специальной проволокой.

Для того чтобы приступить к работам по возведению армопояса, вам необходимо подготовить инструменты и вспомогательные приспособления:

  • молоток и гвозди для сборки опалубки деревом;
  • арматура для сборки каркаса;
  • сварочный аппарат для сварки стержней арматуры по углам и в местах стыковки;
  • емкость, ведро, шпатель для заливки раствора в опалубку.

Как изготовить опалубку? Конструкция опалубки не очень сложна. Используйте доски толщиной 20 мм, шириной 200 мм – это оптимальные размеры. Слишком большая ширина может привести к разрушению опалубки в результате появления трещин. Перед использованием доски рекомендуется смочить. Щиты деревянных элементов опалубки плотно соединяют между собой. При этом избегайте больших щелей.

Если щель составляет в ширину до 3 мм, от нее можно избавится обильно смочив доски. Материал разбухает и щель исчезает. При ширине щели в деревянных элементах 3-10 мм рекомендуется использовать паклю, если щель более 10 мм, то ее забивают рейками. Горизонтальность и вертикальность опалубки контролируется при помощи строительного уровня. Это необходимо для ровности заливания армопояса и дальнейшего расположения на пояс плиты перекрытия. При многократном использовании деревянных щитов можно обернуть их полиэтиленовой пленкой, это также избавит от широких щелей.

Чем ровнее будет доска используемая при изготовлении деревянной опалубки, тем геометрически ровным будет армопояс.

В опалубку размещают арматуру. Идеальным вариантом считается использование четырех прутьев диаметром 12 мм или готового арматурного каркаса. Минимальными требованиями считают укладку двух стержней 12 мм. Арматурные прутья соединяют «лесенкой» с шагом 50-70 мм. По углам арматуру соединяют стальной проволокой или сваркой. Лесенка получается путем установки перемычек между двумя сплошными стержнями.

При большой нагрузке от плит используют объемную конструкцию каркаса. Для того чтобы изготовленный каркас не касался газобетонных блоков, его укладывают на куски кирпича или блоков. Перед заливкой раствора расположение каркаса проверяется по уровню. Подготовив раствор, проводят заливку армопояса. Для раствора используют 3 ведра песка, 1 ведро цемента и 5 ведер щебня. Для удобства работ используют мелкий щебень.

Если проведение работ по монтажу армопояса планируется поэтапным, то заливку проводят по принципу вертикального отсекания. То есть полностью по высоте заливается каркас до определенного места, затем проводят выставление перемычек. Материалом для перемычек может служить кирпич или газоблок.

Работа приостанавливается. Перед проведением дальнейших работ материал перемычек извлекается, застывшую залитую часть хорошо смачивают водой, так как это обеспечивает лучшее примыкание. Заливание бетона должно проводится без образования пустот, для этого арматурой проводят разравнивание поверхности.

Через 3-4 дня опалубка может демонтироваться.

Опирание плиты перекрытия на армопояс сооружения из газоблока должно составлять 250 мм. Обычное опирание составляет 120 мм.

Армопояс в проемах

Создание армопояса над проемами имеет небольшие особенности. В этом случае опирание плиты будет неполным, так как перекрытие нависает над пустотой. Для опирания плиты возводят столбы с перемычками в виде балок.

Столбы можно возвести при помощи кирпича, блоков. Каждый столб выкладывается в полтора кирпича.

Между столбами проводят возведение перемычек из железобетона. Высота балок должна составлять 1/20 длины проема. Если расстояние между столбами 2 м, то высота балок будет составлять 0,1 м. Ширина балок будет определятся, высоты из соотношения 0,1 м = 5/7. Если расстояние между опорами составляет 2 м, а высота балок – 0,1 м, то ширина железобетонных балок составляет 0,07 м. Для заливки балок используют съемную опалубку из досок.

В настоящее время в строительстве, сборное железобетонное перекрытие, является самым распространённым. Перекрытие из железобетонных плит выполняется по кирпичным и монолитным стенам. А также по стенам из пенобетона, предварительно укреплённого монолитным поясом.

Укладка железобетонных плит перекрытия.

После того как стены выполнены под отметку верха этажа, можно приступать к перекрытию.

Основным правилом при укладке плиты перекрытия , это соблюдение глубины опирания плиты. Опирания плиты перекрытия на кладку стены должно быть 80–120 мм, а на бетонную стену или консоль балки, 65–120 мм.

Перед укладкой плит, на стену накладывается цементный раствор марки 100 и разравнивается до толщины 8–13 мм. Плиты, с помощью крана, поочерёдно и плотно «друг к другу» укладываются на раствор, при этом должен вестись контроль по соблюдению уровня низа плит. Перепады плит, за счёт толщины растворного шва – недопустимы.

За счёт конусообразных торцов, между плитами остаются швы, которые забиваются цементным раствором марки 100.

Железобетонные плиты, которые имеют длину более шести метров, свариваются между собой арматурными прутьями толщиной 10–12 мм, для этого в верхней зоне таких плит предусмотрены специальные металлические детали. Также к закладным деталям плит привариваются выпуска из гладкой арматуры толщиной 12 мм, для закладки их в стену. Такие выпуска должны быть загнуты в стене и длина их рассчитывается таким образом, чтобы они полностью «прятались» в несущей стене.

В том случае, если перекрытие этажа ведётся в два ряда плит, то эти ряды свариваются между собой.

Укладка железобетонных перемычек.

Железобетонные перемычки укладываются над оконными и дверными проёмами, для дальнейшего продолжения стен. Перемычки бывают несущие и ненесущие (заполнитель). Отличаются они между собой своей несущей способностью.

Несущие перемычки укладываются над проёмами несущих стен, такие перемычки способны нести нагрузки, уложенной на них несущей стены и перекрытия. Глубина опирания перемычки на кирпичную стену – 250 мм.

Ненесущие перемычки укладываются над проёмами перегородок и ненесущих стен, такие перемычки служат заполнением стены или перегородки и несут они только нагрузку уложенной на них кирпичной кладки. Глубина опирания железобетонных перемычек на кирпичную стену, 250 мм, на кирпичную кладку перегородки, 200 мм.

Все железобетонные перемычки укладываются на раствор марки 100, с толщиной шва 8–12 мм.

Я сам просматривал это видео несколько раз чтобы понять что же рабочие делали не так и пришел к выводу что свою роль сыграли сразу несколько факторов. Раствора под плиту нужно было класть меньше и раствор должен лежать равномерно и одинаково с одной и другой стороны, крановщику нужно было давать более точные команды чтобы он в самый последний момент очень медленно и аккуратно опускал плиту, возможно раствор был немного жидковат. Эти плиты сильной кривизны не имеют они ПК 220. Но забегая в перед скажу что принял решение перекрывать второй этаж ПНО они 160 мм они немного дешевле и для доставки потребовался один длинномер, а не два. И немного пожалел вот ПНО кривые оказались с ними намучились еще больше об этом тоже будет видео. Песок то они сеяли только скорее всего бетономешалку не отбили или плохо очистили не подготовились в общем.

Делать армопояс под плиты или нет?

Я с начало расскажу как я сделал, а потом объясню почему.
Армопоясом это назвать нельзя по этому нет не делал. Я сделал по другому, мы проверили гидроуровнем и поставили маяки положили кладочную сетку и сделали стяжку но не во всю ширину стены, а только в местах опирания плит (у меня опирание не более 140мм). Это помогло избежать проваливания раствора в пустоты блока при укладке плит тем самым облегчило их выравнивание по уровню и друг относительно друга.
Теперь о том почему я сделал так. Немного истории, на стадии проектирования тоже задумался об армопоясе, но поротерму в отличие от газоблока по рекомендациям производителя нет необходимости устраивать армопояс. На просторах интернета нашел информацию о том что некоторые делают армопояс но из двух трех рядов обычного рабочего кирпича. Когда начали класть блок Porotherm я убедился что блок может нести достаточно большие вертикальные нагрузки и разница в прочности с рабочим кирпичом не существенная у поротерма М100 у кирпича М150, а некоторый кирпич может и уступать блоку по прочности. Так зачем же устраивать мостик холода подумал я ведь теплопроводность блока и кирпича разная, значит будет присутствовать разность температур, а это вызывает выпадение конденсата.

Важно!

Если вы проектируете или строите дом сами. Учитывайте что пустотные плиты перекрытия нельзя укладывать на перемычки над перемычкой должно быть как минимум 3-4 ряда кирпича. Если такой возможности нет, например вы решили сделать высокие окна, выход есть, нужно устраивать тогда не перемычку, а балку. Разуметься она должна быть толще перемычки вместо стандартной 220мм делайте 308мм что равняется 4 рядам кирпича, армируйте по всем правилам арматурой большего диаметра используйте бетон марки не ниже М350.

Чердачное перекрытие по деревянным балкам

Чаще всего чердачные перекрытия частных домов обустраиваются по деревянным балкам. Это объясняется тем, что они имеют больше преимуществ, чем недостатков. Особенно привлекательной является их доступная стоимость. Технология обустройства чердачного перекрытия по деревянным балкам проста и незамысловата. Все работы проводятся очень быстро, при этом не требуется больших трудозатрат и применения специализированной техники.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкам должно отвечать современным строительным требованиям и нормам, а именно:

  • Отличаться достаточной прочностью и жесткостью, чтобы выдерживать расчетные нагрузки;
  • Обеспечивать требования к энергосбережению в доме;
  • Качественно звукоизолировать помещения дома от внешних воздушных шумов;
  • Должно быть оборудовано качественной паро и воздухоизоляцией.

К основным недостаткам перекрытий по деревянным балкам можно отнести:

  • Ограниченную несущую способность и небольшую длину перекрываемого пролета;
  • Возможность колебаться и издавать шумы при возникновении переменных нагрузок, к примеру, скрипы и колебания по время движения людей;
  • Без дополнительной обработки древесина может разрушаться вследствие каких-либо биологических факторов, таких как гниль или грибки.
  • Склонность к быстрому возгоранию.

Чердачное перекрытие, выполненное в соответствии с современными строительными требованиями должно состоять из:

  1. верхней обшивки, оборудованной
    ветрозащитной подложкой;
  2. деревянных балок перекрытия;
  3. теплозвукоизоляционного слоя;
  4. пароизоляционного слоя;
  5. потолочной обшивки.

Для обустройства деревянных перекрытий используется брус с сечением 150 — 250 мм х 100 — 200 мм. Также могут быть использованы доски с сечением 100-250 мм х 40-80 мм. Применяя доски для обустройства перекрытия, можно в некоторой степени снизить объем используемых пиломатериалов, но при этом ухудшаются некоторые эксплуатационные характеристики среди них: долговечность, огнестойкость, звуко- и теплоизоляция. Но для чердачных перекрытий это вполне допустимо.

Шаг установки балок и их сечение определяется расчетным путем. Следует помнить о важности качества материала используемого для перекрытий. В частности, брус или доски должны быть сухими и без каких-либо повреждений древесины.

Сегодня на строительном рынке можно приобрести балки заводского изготовления из самых разнообразных материалов:

  • Из клееного бруса;
  • Деревометаллические балки;
  • Из плит ОСП.

Балки заводского изготовления устанавливаются таким же образом как и деревянные балки, но при этом в существенной мере увеличивают несущую способность перекрытия. Кроме того они могут изготавливаться самой разнообразной длины, а значит имеется возможность перекрывать пролеты большого сечения. Но в сравнении с деревянными балками, они имеют более высокую стоимость, а значит, не рекомендуется их устанавливать без каких- либо веских причин.

Особенности обустройства чердачного перекрытия по деревянным балкам

В случае, если в качестве балок используются доски, необходимо принять меры по недопущению скручивания балки под воздействием нагрузок. Для этого доски должны устанавливаться с шагом до 600 мм, а сверху и снизу обшиваться жестким листовым или плитным материалом толщиной более 12 мм. Это может быть фанера, плиты ДСП, ЦСП или ОСП. Обшивка служит силовым каркасом, а значит, увеличивает несущую способность деревянного перекрытия. При этом следует помнить, что короткая сторона плиты должна располагаться перпендикулярно установленным балкам перекрытия, а параллельные балкам соединения должны располагаться вразбежку.

Для удобства крепления обшивки на балки предварительно набивают:

  • Снизу — обрешетку;
  • Сверху — лаги.

Для обрешетки используют рейки с сечением как минимум 19 х 89 мм, их закрепляют перпендикулярно балкам на расстоянии 600 мм друг от друга. При наличии обрешетки в качестве подшивки можно использовать гипсокартонные листы толщиной около 12 мм. Все края, используемых плит или листов, должны располагаться над опорными элементами обрешетки или каркаса. Для монтажа используются саморезы, длина которых на 40 мм больше толщины устанавливаемых листов, крепление выполняется с шагом 200 мм. Поверх установленных лаг обшивку можно не делать.

Установка распорок между балкамиУстановка распорок между балками

На рисунках изображена установка вертикальных распорок сечением 100 х 38 мм, как альтернатива лагам и обшивке. Таким способом усиливается жесткость перекрытия при высоте используемых досок более 150 мм. Распорки монтируются в пролетах балок на расстоянии не больше 2100 мм от опор балок и от ближайших вертикальных связей. Для крепежа используются гвозди или металлические кронштейны. Если в качестве балок используется брус, то укреплять конструкцию перекрытия не требуется.

Процесс установки деревянных балок под перекрытие

На рисунке схематично представлен вариант установки балок:Опирание деревянной балки на стену

  1. — непосредственно балка;
  2. — гидроизоляционный материал;
  3. — прокладка;
  4. — гидроизоляция прокладки.

Концы балок, которые будут соприкасаться с кирпичной или бетонной кладкой, предварительно пропитываются антисептиком и оборачиваются гидроизоляционным материалов на длину около 250 мм. Для этого используется, к примеру, полиэтиленовая пленка, рубероид или гидроизол. При этом скошенный торец остается открытым, но между ним и стеной необходимо обязательно оставить зазор.

Брус опирают на стену на глубину 150-200 мм, доски — не меньше чем на 100 мм. Для выравнивания балок по длине под их края подкладывают специальные тонкие прокладки из дерева, предварительно обернутые гидроизоляционным материалом. Концы балок фиксируют на стенах при помощи металлических связей, которые одним концом заделываться к стене, а вторым прибиваются к установленной балке.

Чтобы повысить огнестойкость перекрытия рекомендуется снизу выполнить обшивку гипсокартонными листами. Для этого используются, как правило, ГКЛ или ГВЛ листы толщиной:

  • Для одно — и двухэтажных домов — не менее 12 мм;
  • Для трехэтажных домов — не менее 15,9 мм при условии площади этажа меньше 150 кв. м.

Для обеспечения доступа на чердак необходимо предусмотреть в перекрытии люк с размерами 500 х 700 мм.

Обустройство теплоизоляции чердачного перекрытия по деревянным балкам.

Чаще всего для теплоизоляции используется минеральная вата, которая укладывается между деревянными балками. В качестве насыпного утеплителя может использоваться эковата. Керамзит или шлак применять не рекомендуется, так как они не обеспечивают параметры теплоизоляции согласно существующим нормативам.

Теплоизоляция чердачного перекрытия минеральной ватойТеплоизоляция чердачного перекрытия минеральной ватой

Чтобы обеспечить защиту утеплителя от влажности, которая поступает из внутреннего воздуха, сверху по всей площади обшивки потолка укладывается специальная пленка, имеющая толщину 200 мм. Пароизоляционный слой укладывается с нахлестом приблизительно по 200 мм.

Обустройство звукоизоляции чердачного перекрытия по деревянным балкам.

К чердачным перекрытиям сегодня предъявляются жесткие требования в плане обустройства качественной звукоизоляции. И это вполне объяснимо, так как тишина в помещении является одним из главных факторов комфортности. Согласно действующих норм индекс звукоизоляции чердачного перекрытия от воздушного шума Rw должен быть не меньше 45 дБ.

В качестве звукоизоляционного материала используются также минераловатный утеплитель. При этом, чтобы достичь необходимого качества звукоизоляции при обустройстве деревянных перекрытий, толщина минераловатного слоя должна быть не меньше 250 мм.

Следовательно, в случае использования минераловатных плит, толщина слоя должна выбираться исходя из требований по обеспечению одновременно теплоизоляции и звукоизоляции. При этом всегда выбирается большая толщина из двух указанных. Толщина звуко-тепло изоляционного слоя определяется расчетным путем, и если она получается больше, чем высота уложенных деревянных балок, то минераловатные плиты или другие материалы должны быть дополнительно проложены поверх них.

На практике это выполняется следующим образом:

  • Перпендикулярно балкам с шагом 500 — 700 мм устанавливаются лаги шириной 50 мм необходимой высоты;
  • Дополнительный слой теплоизоляционного материала укладывается между лаг поверх балок.
  • Если чердак будет посещаться редко, то достаточно обустроить специальные ходовые мостики, а в случае частых посещений необходимо предусмотреть сплошную верхнюю обшивку из плит ДСП, ОСП или ЦСП.
  • Открытые места теплоизоляционного материала сверху следует закрыть паропроницаемым ветрозащитным материалом, к примеру, пергамином. Это предотвратит потерю тепла при обдувании утеплителя воздухом и защитит его от влаги.

Чтобы исключить мостики холода необходимо предусмотреть соединение утеплителей перекрытия и наружных стен в местах стыков. Кроме того необходимо организовать качественную вентиляцию чердачного пространства. Это гарантирует просушку утеплителя и удаление лишней влаги из чердачного помещения. Как правило, для этого предусматриваются слуховые окна, а также коньковые, карнизные и щелевые продухи.

Чердачное перекрытие, обустроенное с использованием деревянных балок, может быть как отдельным конструктивным элементом, так и частью крыши. Независимая конструкция проще и значительно удобнее в эксплуатации, так как можно лучше организовать звукоизоляцию помещений. Кроме того в этом случае легче выполнить какие-либо ремонтные работы. Но, если чердачное перекрытие является частью крыши, то расходы на строительство дома существенно сокращаются.

Похожее

Устройство Балочного Перекрытия: Все, Что Нужно Знать

Содержание статьи

Составные балки из ОСП панелей и деревянного бруса

Балочное перекрытие является многоэлементной системой, которая несет не только механические нагрузки, но и призвана служить теплоизоляционной и звукопоглощающей прослойкой между этажами, подвалом и крышей.

Все элементы балочной конструкции устанавливаются и соединяются определенным образом и представляют собой одно целое. Сегодня мы поговорим с вами о том, какими могут быть такие перекрытия, дадим несколько советов по их возведению, и разберемся с прочими вопросами по теме. Приступим!

Особенности деревянного балочного перекрытия

Межэтажное балочное перекрытие в деревянном доме

Межэтажное балочное перекрытие в деревянном доме

Все балочные перекрытия можно разделить по типу используемого материала. Самыми распространенными и простыми в установке являются деревянные элементы. Помимо них применяются еще железобетонные и стальные, но это уже по части массового и промышленного строительства, поэтому описывать их нет никакой необходимости.

Деревянные балки на блочной коробке дома

Деревянные балки на блочной коробке дома

  • Популярность дерева, в первую очередь зависит от его распространенности в нашей стране и вполне приемлемой стоимости. Также стоит отметить простоту монтажа, при которой строителям не потребуется наличие тяжелой подъемной техники.
  • Конечно, дерево не будет служить столь долго как металл, но при правильной обработке срок будет очень большим. Как говорится, на наш век хватит!
Неприятное соседство

Неприятное соседство

  • Экологическая чистота материала может быть и недостатком – в дереве любят селиться различные насекомые и микроорганизмы, однако все это легко устранимо при правильной обработке антисептиками.
  • Сразу стоит отметить, что дерево – горючий материал. Чтобы уйти от этого недостатка балки пропитываются специальными составами антипиренами, которые на определенный срок наделяют древесину противопожарными свойствами.
Деревянные полы в старых зданиях

Деревянные полы в старых зданиях

Интересно знать! Долговечность балочных деревянных перекрытий во многом зависит от типа используемой древесины. Возьмем для примера бывшие доходные дома  Санкт-Петербурга, которым сегодня исполнилось более 200 лет. Среди них имеются даже семиэтажные строения, и везде в качестве балок использовалось дерево, которое даже во влажном северном климате продолжает служить и по сей день.

Отличием тех перекрытий, конечно же, является использование бревен для балок, а не брусьев, но все равно брусья в частном домостроительстве будут служить достаточно долго.

Параметры деревянных балок

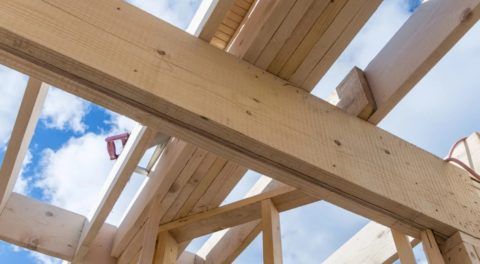

Составная балка из досок

Составная балка из досок

Итак, сегодня в качестве балок преимущественно используется деревянный брус – опиленное с четырех сторон бревно определенного сечения. Древесина используется в основном хвойная, так как материал имеет природную «пропитку» смолами, что хорошо защищает его от влаги.

  • Для небольших пролетов, не превышающих 2 метра, допускается использование досок толщиной 25, 32 или 40 миллиметров, установив их на ребро.
  • При необходимости усилить несущие элементы вы можете соединить две доски, как это показано на фото выше, при помощи гвоздей, саморезов или болтовых соединений.
Перекрытия из бруса на бревенчатом срубе

Перекрытия из бруса на бревенчатом срубе

  • Бревна сегодня используются разве что при возведении срубов, да и то частенько брусья применяются и там.
Массивные несущие балки

Массивные несущие балки

  • Параметры балок напрямую зависят от ширины перекрываемого ими пролета, а также шага между ними.
  • При расчете проекта также учитываются возможные нагрузки, которые будут оказываться. Вот таблица, которая поможет вам сориентироваться в подборе сечения несущих балочных элементов.
Данные по размерам пиломатериалов

Данные по размерам пиломатериалов

Приведенная в таблице информация получена из ГОСТ 24454-80.

Совет! В расчет шага между балками включена потенциальная полезная нагрузка в 200 кгс/м3, а также вес самих балок, плюс масса минераловатного утеплителя с плотностью до 100 кг/м3. Если запланировано утепление перекрытия керамзитом, то шаг между балками стоит уменьшить на 20% от заявленного.

Главной особенность деревянного балочного перекрытия является то, что при установке на широкие пролеты оно способно обеспечить достаточную прочность, однако в силу особенностей материала, перекрытие не может быть жестким, то есть все равно прогибается, особенно при увеличении нагрузки. Это свойство называют зыбкостью пола.

Композитные двутавровые балки достаточно прочны, но для надежности перекрытия строители ставят их чаще

Композитные двутавровые балки достаточно прочны, но для надежности перекрытия строители ставят их чаще

Данный параметр на практике просчитать достаточно сложно, поэтому шаг для балок выбирают по возможности меньший (50-60 сантиметров), даже если приведенная таблица допускает другие отступы.

Как раскладываются балки и заделываются в стену

Способы соединения балок перекрытия

Способы соединения балок перекрытия

Итак, длина балок подбирается согласно перекрываемому проему, что и не удивительно. При этом если помещение имеет прямоугольную форму, выбирается его меньшая сторона. Если же оно квадратное, то направление значения не имеет.

Совет! Стоит помнить, что опираться балки могут только на несущие стены, которые рассчитаны на возрастающие нагрузки – легкие перегородки в полкирпича для этих целей ни в коем случае использовать нельзя.

Проект дома обязательно содержит план раскладки балок перекрытия

Проект дома обязательно содержит план раскладки балок перекрытия

  • В зависимости от габаритов помещения раскладка балок может выполняться по-разному. Если пролеты слишком большие можно разбить их на участки меньших размеров бри помощи более массивных брусьев.
Балки вмурованы в несущие стены

Балки вмурованы в несущие стены

  • Балки муруются в кирпичные стены, а в местах соединения друг с другом фиксируются при помощи специальных стальных крепежей или фанерных накладок.
Соединения балок на стальной крепеж

Соединения балок на стальной крепеж

  • Для того чтобы замуровать балки в стену необходимо в процессе кладки подготовить для них специальные ниши, которые будут соответствовать габаритам используемых брусьев.
  • Чтобы соединение было достаточно надежным и выдерживало все нужные нагрузки, глубина посадки торца балки должна быть не меньше 15-ти сантиметров. Это относится к любой кирпичной, каменной или блочной стене.
  • При этом глубина самой ниши должна быть больше на 20-30 миллиметров, чтобы обеспечить воздушный зазор до задней стенки.
  • Если с наружно стороны стена имеет теплоизолирующий слой, то внутреннюю часть ниши можно ничем не заполнять.
  • Если такого слоя нет, то из-за оставшейся небольшой толщины стены, ниша может превратиться в мостик холода, который будет промораживаться при падении температуры воздуха на улице. В результате на деревянной балке начнет образовываться конденсат, что, как понимаете, очень плохо и приведет к ускоренному старению материала. Чтобы такого не происходило, ниша заполняется теплоизолирующим материалом, например, полистиролом, который сам не пропускает влагу и прекрасно защитит балку.

Бетонные перекрытия: требования, виды и расчеты

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Назначение

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

  • подвального помещения с комнатами;
  • первого этажа со вторым;
  • крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Вернуться к оглавлению

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

  • наличие необходимой прочности;
  • не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
  • важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
  • бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.
Вернуться к оглавлению

Виды

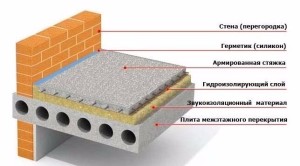

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

  • чердачные;
  • подвальные;
  • межэтажные.

Бетонное перекрытие также бывает:

  • пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
  • ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
  • монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.
Вернуться к оглавлению

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

  • бетононасос;
  • щуп;
  • емкость;
  • ведра;
  • домкрат;
  • строительный уровень;
  • фанера со свойством влагостойкости;
  • доски;
  • стальная арматура;
  • проволока;
  • бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.
Вернуться к оглавлению

Как рассчитать параметры?

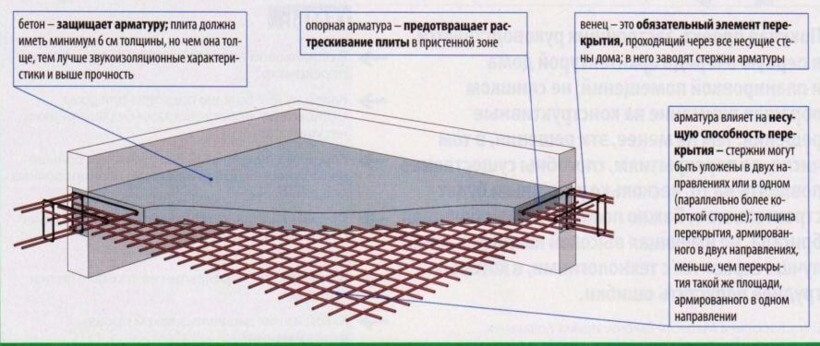

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

  • прочность армирующей конструкции;
  • действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

  • интенсивность постоянных нагрузок;
  • усилия в сечениях с большой нагрузкой;
  • жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

  • расчетное сопротивление арматуры и бетона;
  • арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

  • площадь рабочей арматуры;
  • погонная нагрузка на балки;
  • требуемый момент сопротивлений;
  • максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Вернуться к оглавлению

Устройство опалубки под перекрытие

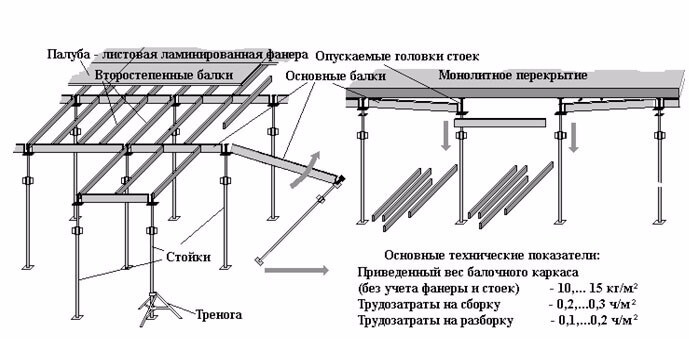

Схема сборки опалубки перекрытия.

Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

Устанавливая собственноручно опалубку, важно помнить несколько правил:

  • исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
  • проверяют прочность установленных под опалубкой домкратов;
  • для возведения опалубки применяют влагостойкую фанеру;
  • опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
  • установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.
Вернуться к оглавлению

Армирование

Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

Вернуться к оглавлению

Заливка перекрытий

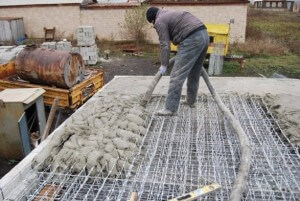

Заливка монолитного перекрытия.

После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

Вернуться к оглавлению

Вывод

Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

устройство, толщина, виды, расстояние между балками

Выбор перекрытий между этажами осуществляется в частном доме при разработке проекта. Он зависит от толщины стен, высоты дома, величины полезной нагрузки от коммуникаций, отопительных и бытовых приборов, сантехники, мебели. Конструкции разделяют здание по высоте, являются полом и потолком для смежных комнат. Горизонтальные перегородки обеспечивают циркуляцию холодного воздуха, берегут энергию.

Технические требования

Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:

  • Перекрытия из дереваПерекрытия из дерева

    Они должны быть прочными, чтобы справляться не только со своим весом, но и полезными нагрузками (мебель, приборы). Параметры обозначаются, учитывая назначение комнаты. Конструкции для чердака должны удерживать вес не больше 105 кг/кв. м, межэтажные и цокольные – от 210 кг/кв. м;

  • При монтаже следует обеспечить хорошую изоляцию. Важно заделать каждую щель конструкции. Это обеспечит невозможность проникновения тепла и звука в комнаты, смежные по высоте;
  • Важно, чтобы конструкция была жесткой. Прогибаться из-за временных или регулярных нагрузок она не должна;
  • Противопожарную безопасность тоже следует учитывать. Для этого на потолок в деревянном доме наносятся пропитки, штукатурка.

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Деревянные балкиДеревянные балки

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Деревянные балки Деревянные балки

Преимущества выбора деревянных перекрытий в доме:

  • Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
  • Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

Конструкция деревянных перекрытийКонструкция деревянных перекрытий

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

  • Устройство перекрытияУстройство перекрытия

    Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

    Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

  • Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Монтаж балок в кирпичную-стенуМонтаж балок в кирпичную-стену

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин. Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Крепление балокКрепление балок

Изолирующая прокладка должна быть более 10 см толщиной. Если разделяются холодные комнаты и помещения с отоплением, рекомендуемая толщина увеличивается вдвое.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

  • С помощью металлических балок можно перекрыть широкие пролеты;
  • Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

  • Риск появления коррозии в областях высокой влажности;
  • Невысокие тепловые и звуковые характеристики.

Металлические балкиМеталлические балки

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Железобетонные балки весят обычно более 100 кг. Поэтому потребуется задействовать подъемную технику, к примеру, автокран. Эту особенность многие рассматривают как недостаток.

Железобетонные перекрытияЖелезобетонные перекрытия

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Крепление к стене

Балки крепятся к стенам с помощью нескольких методов:

  • Заделка в пазы стен. Применяют обычно в брусовых и кирпичных постройках. Нужно прошторбить глубокие пазы, заложить концы балок, затем создать гидроизоляцию;
  • Использование металлических опор. Они крепятся с помощью шурупов или саморезов. Этот вариант технологичный и не занимает много времени, но по надежности он уступает предыдущему.

Крепления деревянных балокКрепления деревянных балок

Расчет количества

Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку.

На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.

Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.

Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Безбалочные перекрытияБезбалочные перекрытия

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

Сборные-железобетонные перекрытияСборные-железобетонные перекрытия

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

  • Не нужна подъемная техника, удастся на этом сэкономить;
  • Качественная поверхность;
  • Можно делать конструкции с нестандартной конфигурацией.

Монолитные железобетонные перекрытияМонолитные железобетонные перекрытия

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

  • Создается несущая конструкция с помощью стальных балок;
  • Делается подвесная опалубка из необрезанных досок;
  • Варится армирующий каркас;
  • Вливается  бетон М200.

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

  • Отсутствие необходимости привлечения спецтехники;
  • Должно обеспечивать качественное изолирование комнаты;
  • Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
  • Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Сборно монолитные перекрытияСборно монолитные перекрытия

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Изоляция и отделка

Пароизоляция кладется перед утеплителем в случае опасности проникновения в него пара или появления конденсата. Пленка должна быть расположена поверх несущих конструкций. Сверху между ними укладывают звуко- и теплоизоляторы.

Шумоизоляция перекрытийШумоизоляция перекрытий

Кроме этих слоев требуется гидроизоляция. Если верхний этаж относится под нежилое помещение, то есть там не планируется мытье полов, можно не применять пленку. Для покрытия применяют паркет, линолеум, ковролин. На чердаке обшивку можно не делать.

Дипломная работа по системе балок перекрытия с большим пролетом для опорных конструкций

ГЛАВА I

ВВЕДЕНИЕ

Общее:

Основной задачей инженера-строителя является проектирование конструкций. Единственной наиболее важной характеристикой любого элемента конструкции является его фактическая прочность, которая должна быть достаточно большой, чтобы выдерживать (с некоторым запасом) все прогнозируемые нагрузки, которые могут воздействовать на него в течение срока службы конструкции без повреждений или других повреждений.Следовательно, логично пропорционально распределить элементы, т. Е. Выбрать конкретные размеры и арматуру, чтобы прочность элементов была достаточной для противодействия силам, возникающим в результате определенных гипотетических стадий перегрузки, значительно превышающих нагрузки, которые фактически могут возникнуть в процессе эксплуатации.

Предпосылки исследования:

Бетон можно использовать по-разному, и часто возможно множество различных конфигураций. Однако рыночные цены, требования к проекту и условия участка влияют на относительную экономичность каждого варианта.При оценке стоимости конструкции многоэтажного здания становится очевидным, что основная часть затрат часто приходится на строительство плит перекрытия. Следовательно, общая экономия конструкции может зависеть от необходимости в эффективности и экономичности системы плит перекрытия. Для здания выбор конструкции пола часто определяется необходимостью использования длинных пролетов, чтобы обеспечить пространство пола, не прерываемое ядрами и колоннами. Традиционная бетонная конструкция для офисных / жилых зданий была связана либо с перекрытиями из балок и плит, либо с плоскими плитами. Пролеты 18 ~ 22 футов.Иногда полы с более длинным пролетом имеют ребристую или вафельную конструкцию. В последнее время изменения требований конечных пользователей и спецификаций застройщика привели к увеличению площади пола с открытой планировкой и увеличению высоты пола в системах бетонных перекрытий с двусторонними балками. Это увеличило пролеты с 18 ~ 27 футов до 45 футов и более. Изменение длины пролета плиты напрямую связано с длиной балки и влияет на размер балок, а также колонн и опор. Для проверки конкурентоспособности бетонных длиннопролетных перекрытий на основе анализа затрат это исследование было проведено как частичное выполнение требования для получения степени бакалавр наук (Б.Sc) в области гражданского строительства.

Цели и исследование:

  • Проанализировать и спроектировать два четырехэтажных жилых дома с одинаковой площадью цоколя, но разной длиной пролета панелей.
  • Для анализа, проектирования и оценки плит, балок перекрытия, колонн, профильных балок и фундаментов обеих систем перекрытий.
  • Для сравнения обеих систем плит на основе требуемых объемов бетона и стали.
  • Для сравнения обеих систем перекрытий на основе общей калькуляции.

Организация диссертационных работ:

Диссертация расположена в следующем порядке, включая список использованных для исследования литературы и приложений.

Глава I: Сюда входит введение, цели и объем исследования.

Глава II: Включает обзор литературы.

Глава III: Включает проектные коды и спецификации

Глава IV: Включает методологию исследования.

Раздел V: Обеспечивает структурный проект четырехэтажного здания Типа I (система короткопролетных перекрытий) на

долларов США

Глава VI: Обеспечивает структурный проект четырехэтажного здания Типа II (длиннее система перекрытия пролетов) на

долларов США

Глава VII: Предоставляет смету и анализ затрат для обеих структур

Глава VIII: Обеспечивает сравнительный анализ обеих структур и обсуждения

Глава IX : Включает выводы и предложения для дальнейшего изучения.

Ссылки

Приложения

Объем / ограничения исследования:

  1. Сравнительное исследование структур было проведено на основе концепции малоэтажного строительного проектирования. Выбранные конструкции представляли собой четырехэтажный (двухэтажный) жилой дом.
  2. Все плиты были проанализированы с помощью «процедуры коэффициента момента ACI ».
  3. Землетрясения и ветровые нагрузки при проектировании не учитывались.
  4. Все плиты считались поддерживаемыми краями.
  5. Для анализа затрат оценивалась только каркасная конструкция (плиты, балки, колонны, опоры и т. Д.) Плюс лестничная клетка.
  6. Анализ затрат проводился в соответствии с графиком PWD .

ГЛАВА II

ОБЗОР ЛИТЕРАТУРЫ

Общие:

Проектирование элементов и конструкций из железобетона — это проблема, отличная от анализа, но тесно связанная с ней.Строго говоря, точно проанализировать конкретную конструкцию практически невозможно, и спроектировать именно не менее сложно. К счастью, мы можем сделать несколько фундаментальных предположений, которые делают проектирование из железобетона довольно простым, если не легким. Проблема, присущая проектированию железобетонных конструкций, заключается в необходимости детализировать каждый элемент. Стальные конструкции, как правило, требуют только детального проектирования соединений. Для бетонных конструкций мы должны определить не только площадь продольного и поперечного армирования, требуемого в каждом элементе, но также и способ наилучшего расположения и соединения арматуры для обеспечения приемлемых характеристик конструкции.Эту процедуру можно сделать достаточно простой, если не простой. Если мы поймем основные концепции, лежащие в основе положений кода для дизайна, мы сможем:

• подходить к дизайну более осознанно, а не следовать черному ящику;

• лучше и быстрее понимать и адаптировать изменения в положениях кода.

Бетонные конструкции: компоненты и типы проекта:

Как правило, бетонная конструкция состоит из набора каркасов, состоящих из нескольких вертикальных и горизонтальных элементов.Вот почему она известна как «каркасная структура». Существует два типа каркасных конструкций:

a) Малоэтажные конструкции: Общая высота составляет 40 ~ 60 футов над уровнем земли. При проектировании таких конструкций не учитываются землетрясения и ветровые нагрузки. Как правило, жилые дома представляют собой малоэтажные дома.

b) Высотные конструкции: Общая высота более 60 футов над уровнем земли. При проектировании таких конструкций учитываются землетрясения и ветровые нагрузки.

Вся конструкция рамы разделена на три части:

1) Надстройка: Это часть, которая находится над уровнем земли и состоит из следующих конструктивных элементов:

a) Балки — все горизонтальные железобетонный элемент.

б) Плиты — плоские и плоские железобетонные поверхности, опирающиеся на балки. Два типа: 1. Крыша — верхние плиты 2. Полы — все плиты кроме верхнего.

c) Колонны — все вертикальные железобетонные элементы, на которые опираются балки.

2) Каркас : Часть конструкции, которая находится ниже уровня земли. Под землей построен цокольный этаж, парковка и др. Подконструкция также состоит из балок, плит и колонн.

3) Фундамент: Это часть, на которую опирается вся конструкция. Фундамент сооружения может быть фундаментным или свайным.

Бетонные конструкции: основа проекта:

Проектирование бетонной конструкции основано на следующих критериях проектирования:

1) Нормы и спецификации:

Конструкции должны быть спроектированы и построены в соответствии с положениями код, который является юридическим документом, содержащим требования, касающиеся таких вещей, как безопасность конструкций, пожарная безопасность, водопровод, вентиляция и доступность для людей с ограниченными физическими возможностями.Американский институт бетона ( ACI ) опубликовал ACI Строительный кодекс , требования для железобетона, который обычно называют «Кодексом ACI» . Это широко используется как юридический свод правил, в соответствии с которыми проектируются жилые дома. Если проектировщик конструкций правильно следует этому набору правил, а здание, которое проектировал проектировщик, имеет структурные проблемы или отказы, тогда нельзя винить проектировщика.

2) Нагрузки

Нагрузки, действующие на конструкции, можно разделить на три основные категории:

Собственные нагрузки

Такие нагрузки постоянны по величине и фиксируются в определенном месте на протяжении всего срока службы конструкции.Это рабочая нагрузка с фиксированным положением силы тяжести. Это включает в себя вес самой конструкции, а также всего неподвижного, что постоянно прикреплено к конструкции. Таким образом, статическая нагрузка включает в себя гравитационную нагрузку от полов, балок, потолков, крыш, труб (водопровода), вентиляционных каналов и окон. В него не входит мебель, потому что она подвижная. Статические нагрузки можно точно оценить, сложив веса различных частей конструкции.

Динамические нагрузки

Они полностью или частично находятся на своем месте или отсутствуют вообще, также могут меняться в своем местоположении.Это также гравитационная нагрузка, но она отличается от статической нагрузки, поскольку различается по величине и местоположению. Примеры включают людей, мебель, автомобили и складские товары. Временные нагрузки невозможно точно оценить, поскольку нагрузка переменная и неизвестная. Например, до того, как здание будет построено и в него въехали арендаторы, проектировщик не знает, сколько человек и сколько или какой мебели будет на любом этаже здания.

Экологические нагрузки:

Природные нагрузки, такие как ветровые, землетрясения и снеговые нагрузки, известны как экологические нагрузки.Они могут меняться как по величине, так и по местоположению.

Все постоянные и временные нагрузки считаются равномерно распределенными нагрузками, действующими на конструкции.

Общие равномерно распределенные нагрузки = Общие постоянные нагрузки + Общие временные нагрузки

3) Материалы

Бетонные конструкции изготавливаются из материалов двух различных типов: бетон и арматурная сталь

Бетон представляет собой композитный материал, состоящий из мелкозернистого портландцемента. заполнитель (песок), крупный заполнитель (гравий / камень) и вода. Качество бетона измеряется его прочностью на сжатие, f ’ c .

Бетон обладает высокой прочностью на сжатие. Однако он хрупкий и при растяжении треснет. Для увеличения прочности на растяжение в бетон, пока он еще влажный, добавляют стальную арматуру. Бетон затвердевает вокруг арматурных стержней, а сталь и бетон действуют как одно целое. Чтобы усилить связь между бетоном и сталью, арматурные стержни имеют небольшие деформации, которые сцепляются с бетоном.

Самый распространенный тип арматурной стали — это круглые стержни, часто называемые «арматурными стержнями», доступные в диаметрах от 3/8 до 1 3/8 дюйма ( №№ 3–11 ) для обычных приложений например, в балках и в двух тяжелых стержнях размером около 1 3/4 и 2 1/4 дюйма, ( № 14 и 18, ), например в колоннах.

Качество арматурной стали выражается ее пределом текучести, f y . Арматурные стержни с пределом текучести 40 тыс. Фунтов на квадратный дюйм, почти стандартным 20 лет назад, в значительной степени были заменены на предел текучести 60 тыс. Фунтов на квадратный дюйм, поскольку они более экономичны и их использование имеет тенденцию уменьшать застой стали в формах.

4) Безопасность

Конструкция должна быть защищена от обрушения; Прочность конструкции должна быть достаточной для всех нагрузок, которые могут на нее воздействовать. Если бы мы могли строить здания в соответствии с проектом и если бы нагрузки и их внутренние эффекты можно было точно предсказать, нам не нужно было бы беспокоиться о безопасности. Но есть неточности в:

1. Фактические нагрузки;

2. Силы / нагрузки могут распределяться иначе, чем мы предполагали;

3. Допущения в анализе могут быть неточными;

4.Фактическое поведение может отличаться от предполагаемого;

Наконец, мы хотели бы иметь конструкцию, защищенную от хрупкого разрушения (постепенное разрушение с достаточным предупреждением, позволяющим принять меры по исправлению, предпочтительнее внезапного или хрупкого разрушения).

5) Методы проектирования

Долгое время преобладали две философии дизайна. Метод рабочего напряжения, ориентированный на условия при эксплуатационной нагрузке (то есть при использовании конструкции), был основным методом, использовавшимся с начала 1900-х до начала 1960-х годов.Сегодня, за некоторыми исключениями, используется метод расчета прочности , в котором основное внимание уделяется условиям при нагрузках, превышающих рабочие нагрузки, когда отказ может быть имманентным. Метод расчета прочности считается концептуально более реалистичным для обеспечения безопасности конструкции.

Обзор структурных элементов здания:

Плита:

Плита имеет горизонтальную поверхность и обычно поддерживается колоннами, балками или стенами. Плиты можно разделить на два основных типа: односторонние и двухсторонние.Односторонняя плита — это самый простой и распространенный тип плиты. Односторонние плиты опираются на две противоположные стороны, и изгиб происходит только в одном направлении. Двусторонние плиты поддерживаются с четырех сторон, а изгиб происходит в двух направлениях. Однако плиты, поддерживаемые четырьмя сторонами, могут считаться односторонними, если отношение длин к ширине двух перпендикулярных сторон превышает 2 . Хотя такие плиты передают свою нагрузку в четырех направлениях, почти вся нагрузка передается в коротком направлении.

Двусторонние плиты переносят нагрузку в двух направлениях, и изгибающий момент в каждом направлении меньше изгибающего момента односторонних плит. Также двухсторонние плиты имеют меньший прогиб, чем односторонние. По сравнению с односторонними плитами расчет двухсторонних плит более сложен. Методы двухстороннего проектирования перекрытий включают метод прямого проектирования ( DDM ), метод эквивалентного каркаса ( EFM ), метод конечных элементов и теорию линии текучести. Однако код ACI определяет два упрощенных метода: DDM и EFM .

Типы плит

• Односторонняя плита

1. Односторонняя балка и плита / Односторонняя плоская плита:

Эти плиты поддерживаются с двух противоположных сторон и имеют изгибающий момент и прогибы сопротивляются в коротком направлении. Плита, поддерживаемая с четырех сторон с отношением длины к ширине более двух, должна быть спроектирована как односторонняя плита.

2. Односторонняя балочная система перекрытия:

Этот тип плиты, также называемой ребристой плитой , , опирается на железобетонные ребра или балки.Ребра обычно сужаются и равномерно разнесены и опираются на балки, которые опираются на колонны.

• Двусторонняя плита

1. Двусторонняя кромка Поддерживаемая плита:

Если плита поддерживается балками со всех четырех сторон (как показано на рисунке 2.1), нагрузки передаются на все четыре балки, принимая арматуру в обоих направлениях.

n Преимущества:

  • Повышенное сопротивление гравитации и поперечной нагрузке
  • Повышенное сопротивление скручиванию
  • Уменьшение смещения кромок плиты
  • Экономично для больших пролетов и высоких нагрузок

n Недостатки:

  • Наличие балок может потребоваться большая высота этажа.
  • Требуется регулярная компоновка колонн.
  • Решетка опалубочных балок препятствует быстрой переработке опалубки.
  • Гибкость расположения перегородок и горизонтального распределения услуг может быть нарушена.

n Типичные области применения:

  • Экономичен для более сильно нагруженных пролетов от 25 до 35 футов
  • Обычно используется для торговых центров, складов, магазинов и т. Д.

2. Двусторонняя плоская плита:

Плоская плита плиты (как показано на рисунке 2.2) обычно не имеет балок или балок и поддерживается непосредственно на колоннах. Все нагрузки передаются на опорную колонну, при этом сдвигу при продавливании сопротивляется сама плита.

n Преимущества:

  • Простая и быстрая опалубка и строительство
  • Отсутствие балок позволяет снизить высоту этажа
  • Гибкость расположения перегородок и горизонтального распределения услуг
  • Архитектурная отделка может быть нанесена непосредственно на нижнюю сторону плиты

n Недостатки:

  • более высокая стоимость и больший прогиб
  • Отверстия могут оказаться трудными, особенно большие отверстия около колонн
  • Возможно, потребуется решить проблему сдвига вокруг колонн с помощью более крупных колонн, головок колонн, откидных панелей или запатентованных систем

n Типичные области применения:

  • Плоские плиты популярны для офисных зданий, больниц, гостиниц, жилых домов и т. Д.
  • Для LL = 50 фунтов на квадратный дюйм, пролетов 25–30 футов
  • Для LL = 100 фунтов на квадратный дюйм, пролетов 20–30 футов

3. Двусторонняя плоская плита:

Плоская плита с откидными панелями, сдвиг капители и / или капители столбцов (как показано на рисунке 2.3).

Преимущества:

  • Уменьшение смещения плиты
  • Повышенное сопротивление плиты сдвигу
  • Относительно плоские потолки (снижение затрат на отделку)
  • Малая высота этажа из-за неглубоких полов

Недостатки:

  • Требуется больше опалубки для капитальных и панельных конструкций

Типичные области применения:

  • Средние пролеты со средней и большой нагрузкой
  • Популярны для офисных зданий, больниц, гостиниц и т. д.
  • Для LL = 50 фунтов на квадратный дюйм, пролетов 30–35 футов
  • Для LL = 100 фунтов на квадратный дюйм, пролетов 25–35 футов

Балка:

Балки можно описать как элементы, которые в основном подвергаются изгибу и Важно сосредоточиться на анализе изгибающего момента, сдвига и прогиба. Когда изгибающий момент действует на балку, возникает деформация изгиба. Момент сопротивления создается внутренними напряжениями. Под действием положительного момента в верхней части балки возникают деформации сжатия, а в нижней части — деформации растяжения.Бетон — плохой материал с точки зрения прочности на растяжение, и он сам по себе не подходит для использования в качестве элемента изгиба. Сторона растяжения балки будет разрушаться до разрушения стороны сжатия, когда балка подвергается изгибающему моменту без армирования. По этой причине стальная арматура размещается на стороне растяжения. Стальная арматура выдерживает все напряжения изгиба при растяжении, поскольку прочность бетона на растяжение равна нулю при возникновении трещин. В расчете на максимальную прочность ( USD ) предполагается прямоугольный блок напряжений.Расчет балки начинается с расчета моментов, контролируемых бетоном и сталью

Типы балок:

Наиболее распространенные формы бетонных балок: одноармированные прямоугольные балки, дважды армированные прямоугольные балки, Т-образные балки; лопатка. В монолитном строительстве одиночная армированная прямоугольная балка встречается редко. Балки Т-образной и L-образной формы являются типичными типами балок, поскольку балки монолитно построены с перекрытием. Когда плита и балки сливаются вместе, плита на балке служит полкой тавровой балки, а опорная балка под плитой является стержнем или стенкой.Для приложенного положительного изгибающего момента нижняя часть секции создает растяжение, а плита действует как сжатый фланец. Но отрицательный изгиб на прямоугольной балке приводит к сжатию штока, и фланец оказывается неэффективным при растяжении. Балки состоят из разнесенных ребер и верхнего фланца.

Колонна:

Колонны выдерживают в основном осевую нагрузку, но обычно также некоторые изгибающие моменты. Сочетание осевой нагрузки и изгибающего момента определяет характеристику колонны и метод расчета.Колонна, подверженная большой осевой силе и незначительному моменту, рассчитана в основном на осевую нагрузку, и момент оказывает небольшое влияние. Колонна, подверженная значительному изгибающему моменту, рассчитана на комбинированное воздействие. Код ACI предполагает минимальный изгибающий момент в своей методике проектирования, хотя колонна подвергается только силе сжатия. Сила сжатия может вызвать боковой разрыв из-за сопротивления напряжению при низком растяжении. Чтобы противостоять сдвигу, стяжки или спирали используются в качестве арматуры колонны для ограничения вертикальных стержней.Сложность и множество переменных делают ручные вычисления утомительными, что делает автоматизированное проектирование очень полезным.

Типы колонн:

Железобетонные колонны подразделяются на пять основных типов; прямоугольная связанная колонна, прямоугольная спиральная колонна, круглая связанная колонна, круглая спиральная колонна и колонны другой геометрии (шестиугольная, L-образная, T-образная и т. д.).

Связанные колонны имеют горизонтальные стяжки для крепления и удержания продольных стержней. Галстуки обычно нет. 3 или № 4 стальных стержня. Расстояние между стяжками следует рассчитывать с помощью кода ACI . Спиральные колонны имеют усиленные продольные стержни, заключенные в непрерывную стальную спираль. Спираль состоит либо из стальной проволоки большого диаметра, либо из стального прутка и имеет форму спирали. Спиральные колонны немного прочнее связанных колонн.

Фундамент:

Фундамент здания — это часть конструкции, которая передает нагрузку на землю для поддержки надстройки, и обычно это последний элемент здания, передающий нагрузку на грунт, скалу или сваи.Основное назначение фундамента — распределение нагрузок на опорные материалы, поэтому фундамент должен быть спроектирован таким образом, чтобы не превышала грузоподъемность почвы или основания. Основание сжимает почву и вызывает оседание. Размер урегулирования зависит от многих факторов.

Чрезмерная и дифференциальная осадка может привести к повреждению конструктивных и неструктурных элементов. Следовательно, важно избегать или уменьшать дифференциальную осадку. Для уменьшения дифференциальной осадки необходимо равномерно передавать нагрузку на конструкцию.Обычно опоры поддерживают вертикальные нагрузки, которые следует прикладывать концентрически, чтобы избежать неравномерной осадки. Кроме того, глубина опор является важным фактором, определяющим вместимость опор. Опоры должны быть достаточно глубокими, чтобы обеспечить необходимую емкость почвы.

Типы опор:

Самыми распространенными типами опор являются ленточные опоры под стены и одиночные опоры под колонны.

Общие опоры можно разделить на следующие категории:

1. Индивидуальная опора колонн:

Эта опора также называется изолированной или одинарной.Он может быть квадратным, прямоугольным или круглым с одинаковой толщиной, ступенчатым или наклонным верхом. Это один из самых экономичных видов фундаментов. Самый распространенный тип индивидуальной опоры колонн — квадрат или прямоугольник одинаковой толщины.

2. Стеновая опора:

Стеновая опора поддерживает несущие или неструктурные стены. Эта основа имеет ограниченную ширину и непрерывную длину под стеной.

3. Комбинированная опора:

Обычно они поддерживают две или три колонны не в ряд и могут иметь прямоугольную или трапециевидную форму в зависимости от колонны.Если лента соединяет две изолированные опоры, опора называется консольной опорой.

4. Фундамент из матов:

Маты представляют собой большие сплошные опоры, обычно размещаемые под всей площадью здания для поддержки всех колонн и стен. Маты используются, когда несущая способность грунта низкая, нагрузки на колонны велики, нельзя использовать одинарные опоры, не используются сваи или необходимо уменьшить дифференциальную осадку по всей системе опор.

ГЛАВА III

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРОЦЕДУРЫ

Введение

Конструкции должны быть спроектированы и построены в соответствии с положениями кодекса, который является юридическим документом, содержащим требования, касающиеся таких вещей, как безопасность конструкций, пожарная безопасность, водопровод, вентиляция, доступность для инвалидов.Во многих странах есть строительные нормы и правила, определяющие свойства материалов, контроль качества, минимальный размер и т. Д. Для безопасных конструкций.

Код проектирования и спецификации:

Американский институт бетона ( ACI ) возглавляет разработку бетонных технологий. Модель ACI опубликовала множество ссылок и журналов. Строительные нормы и правила для конструкционного бетона (Кодекс ACI318) — широко признанное руководство по проектированию и строительству железобетона.Хотя доза кода ACI не имеет официальной силы принуждения, она обычно адаптирована как разрешенный код юрисдикциями не только в Соединенных Штатах, но и во многих странах.

Код ACI318 обеспечивает руководство по проектированию и строительству железобетона. ACI предоставляет новые коды в зависимости от изменения методов проектирования и требований к прочности. В нашей стране действует аналогичный стандарт проектирования — «Национальный строительный кодекс Бангладеш» ( BNBC ).Это соответствует спецификациям ACI .

С начала 1900-х годов по настоящее время использовались два основных метода расчета железобетона. Первый метод называется Расчет рабочего напряжения ( WSD ), а второй — Расчет максимальной прочности ( USD ).

Метод расчета максимальной прочности (долл. США):

Метод расчета максимальной прочности, также называемый методом расчета на прочность ( SDM ), основан на максимальной прочности, когда расчетный элемент выйдет из строя.Метод USD обеспечивает безопасность не за счет допустимых напряжений, как в методе ASD , а за счет факторных нагрузок, номинальной прочности и коэффициентов уменьшения прочности θ, которые определены в коде ACI .

Выберите размеры бетона и арматуру так, чтобы прочность стержня была адекватной, чтобы противостоять силам, возникающим в определенных гипотетических стадиях перегрузки, значительно превышающим нагрузки, которые фактически могут возникнуть в процессе эксплуатации. На основании расчета прочности номинальная прочность элемента должна быть рассчитана на основе неупругого поведения материала.Другими словами, как арматурная сталь, так и бетон в условиях предельной прочности ведут себя неупруго.

Метод расчета прочности может быть выражен следующим образом:

«Обеспеченная прочность Прочность, необходимая для несения факторизованных нагрузок»

Где «предоставленная прочность», такая как моментная сила, вычисляется в соответствии с правилами и допущениями. поведения, предписанного строительными нормами, а «требуемая прочность» — это величина, полученная в результате выполнения структурного анализа с использованием факторизованных нагрузок.

Сочетание нагрузок и ACI коэффициенты нагрузки:

Требуемая прочность U выражается в единицах факторизованных нагрузок или соответствующих внутренних моментов и сил. Факторные нагрузки — это нагрузки, указанные в общих строительных нормах и правилах, умноженные на соответствующие коэффициенты. Присвоенный коэффициент зависит от степени точности, с которой можно определить влияние нагрузки, и от вариаций, которые можно ожидать в нагрузке в течение срока службы конструкции.Статическим нагрузкам назначается более низкая факторизованная нагрузка, чем при динамической нагрузке, потому что их можно определить более точно. Факторы нагрузки также учитывают изменчивость структурного анализа, используемого для расчета моментов и сдвигов. Поскольку факторная нагрузка является отказом, превышающим фактические рабочие нагрузки, коэффициенты нагрузки обычно больше единицы.

В коде указаны коэффициенты нагрузки для конкретных комбинаций нагрузок. При присвоении коэффициентов комбинациям нагрузок необходимо учитывать вероятность одновременного возникновения.Хотя включены большинство обычных комбинаций нагрузок, разработчик не должен предполагать, что охватываются все случаи.

Сочетания нагрузок:

U = 1,4D только для статических нагрузок

U = 1,2D + 1,6L для комбинированных постоянных и постоянных нагрузок.

Соображения по конструкции и положения кодекса ACI / BNBC

Плита

Минимальная толщина плиты

Минимальная толщина h односторонних плит без предварительного напряжения

  • Простая опора, h =
  • Один конец сплошной, h =
  • Оба конца сплошной, h =
  • Консоль, h =; w здесь , L = пролет в свету

Толщина плиты для двухсторонней плиты (край поддерживается DDM) не должна быть меньше

дюймов ( для )

дюймов ( для )

Где = Пролет в свету в длинном направлении, дюймы

= Среднее значение для всех балок на краях панели.

Отношение свободного пролета в длинном направлении к свободному пролету в коротком направлении.

И

I b , I s = Момент инерции балки и плиты

Для ограничения прогибов код ACI предусматривает, что минимальная толщина двухсторонней плиты должна составлять 3,5 дюйма или «периметр панели, разделенный на 180» , в зависимости от того, что больше.

Обеспечение расположения арматуры:

Деформированная арматура должна быть обеспечена в соответствии со следующим:

# Минимальная основная арматура: Код ACI требует, чтобы предоставленная площадь была не менее

# Согласно ACI Код минимальные соотношения температурной и усадочной арматуры в плитах в зависимости от общей площади бетона.

  • Плиты, в которых используются деформированные стержни класса 40 или 50 = 0.0020
  • Плиты, в которых используются деформированные стержни класса 60 или сварная проволочная сетка (гладкая или деформированная) = 0,0018
  • Плиты, в которых арматура с пределом текучести превышает 60 000 фунтов на квадратный дюйм. измерено при деформации текучести 0,35% Используется

Для размещения стали код BNBC обеспечивает следующие спецификации:

  • Поверхность, не подверженная погодным воздействиям, прозрачное покрытие
  • Поверхность, подверженная воздействию погодных условий, прозрачное покрытие
  • Минимальное расстояние между параллельными стержнями в слое должно быть равно одному диаметру стержня или 1 дюйм
  • Размещается непосредственно над стержнями в нижнем слое с чистым расстоянием между слоями 1 дюйм .
  • В односторонних плитах максимальное расстояние между стержнями должно составлять 3h 18 дюймов .
  • Для двухсторонних плит максимальное расстояние между стержнями должно составлять 2h 18 дюймов.
  • Только для термостойкой стали максимальное расстояние должно составлять 5h 18 дюймов .

Расчет нагрузки

Общая нагрузка, Вт т = 1,6 x Динамическая нагрузка + 1,2 x (Собственный вес плиты + нагрузка из-за отделки пола и т. Д.)

Проверка эффективной глубины

Где, = Максимальный конечный момент.= Коэффициент снижения прочности.

= Максимальное соотношение стали.

Расчет и расположение арматуры

Где проверяется предполагаемая глубина по,

Шаг =

Где, = Площадь использования арматуры.

Балка

Расположение арматуры в балке на основе кода ACI :

Код ACI определяет множество правил и ограничений по размещению растяжной арматуры в балке.Стандартные точки изгиба стержней примерно равных пролетов с равномерно распределенными нагрузками показаны на рисунке 3.1. Если внешняя опора представляет собой простую опору (например, кирпичную стену), точка изгиба основной стали будет находиться на расстоянии L 1 /7 от внешн. опорная поверхность вместо L 1 /4 , где L 1 = пролет в свету.

# Стремена: Используются для удержания основной (растягиваемой) стали на своих местах, а иногда; они противостоят поперечной силе в балке.Как правило, стержни № 3 и № 4 используются в качестве хомутов, но в балках моста используется стержень № 5 . Стремена следует переносить как можно ближе к сжимающим и растягивающим сторонам балки, и особое внимание следует уделять правильному креплению. Стремена обычно бывают открытыми и закрытыми и снабжены крючками 90 °, или 135 ° на их верхнем конце и на их нижнем конце, согнутыми 90 ° для прохода вокруг продольной арматуры.Детали хомутов показаны на рисунке 3.2.

# Растяжные стержни : Это основные стержни в балке, расположенные на стороне растяжения. Прочность балки напрямую связана с этой сталью, и если они выходят из строя, балка разрушается как единое целое. Самый распространенный тип растягивающей арматуры доступен в диаметрах от 3/8 до 1 3/8 дюйма ( №№ 3–11 ) для обычных применений, таких как балки и два тяжелых стержня размером около 1. 3/4 и 2 1/4 дюйма ( No.14 и 18 ) в столбцах. Общее количество, необходимое для проектирования, обозначается « n », а диаметр стержня выражается « d b ».

# Стержни с крючками: В случае, если желаемое растягивающее напряжение в стержне не может быть достигнуто одним лишь соединением, необходимо предусмотреть специальные анкерные крепления на концах стержня, обычно с помощью 90 ° или крюк 180 ° . Они известны как крючки. Обычно такие стержни бывают изогнутыми или прямыми типами и предусмотрены на концах растяжных стержней, скоб и стяжек.Размеры и радиусы изгиба для таких крюков были стандартизированы в коде ACI следующим образом:

Для растягиваемых стержней:

  1. A 180 ° изгиб плюс удлинение не менее 4 диаметров стержня, но не менее 2,5 дюйма . на свободном конце стержня, или
  1. Изгиб 90 ° плюс удлинение не менее 12 диаметров стержня на свободном конце стержня.

Для стяжных стержней:

  1. Для стержней # 5 и менее, изгиб 90 ° плюс удлинение не менее 6 диаметров стержня на свободном конце стержня, или
  1. Для стержней № 6, № 7, и № 8 , изгиб 90 ° плюс удлинение не менее 12 диаметров стержня на свободном конце стержня, или

Для хомутов:

Для стержней # 8 и менее, изгиб 135 ° плюс удлинение не менее 6 диаметров стержня на свободном конце стержня.

Размещение стержня описано с помощью поперечного сечения балки на рисунках 3.3 и 3.4.

Bar arrangement in a beam

Proper placement

# Минимальное расстояние между стержнями : Минимальное расстояние (по горизонтали S h и по вертикали S v , лицом к лицу) между стержнями требуется для обеспечения правильного размещения бетона вокруг них. Следует избегать образования воздушных карманов под сталью, а для оптимизации прочности сцепления желателен полный поверхностный контакт между стержнями и бетоном.Расстояние по горизонтали напрямую связано с шириной балки, b .

# Эффективная глубина: Расстояние между верхней гранью балки и центром тяжести растягиваемой стали. Обозначается он « d ».

d = Общая глубина — бетонное покрытие — диаметр хомута — половина диаметра основного стержня

= Общая глубина — прозрачное покрытие

Учитывая это,

d = h — 2.5 для однослойной стали

= ч — 3,5 дюйма для двойных слоев стали

= ч — 4,5 дюйма для трех слоев стали

# Подвесные стержни : дюйма простые пролеты или в области положительного изгиба непрерывных пролетов, где не требуются верхние стержни для изгиба, следует использовать опорные стержни хомутов. Такие штанги известны как штанги-вешалки. Обычно они примерно того же диаметра, что и сами хомуты, и они не только обеспечивают улучшенное закрепление крюков, но также облегчают изготовление арматурного каркаса, удерживая хомуты на месте во время заливки бетона.

# Минимальное покрытие бетона : Требуется по следующим причинам:

[a] Прикрепляет арматуру к бетону [b] Защищает арматуру от коррозии

[c] Защищает арматуру от огня (перегрев вызывает потерю прочности )

Разработка арматуры на изгиб

В соответствии с кодом BNBC

  • Арматура должна выходить за пределы точки, в которой больше не требуется сопротивляться изгибу, на расстояние не менее d и не менее 12 , за исключением опор простых пролетов и свободного конца консолей.
  • Не менее одной трети общей растягивающей арматуры, предусмотренной для отрицательного момента в опоре, должна быть расширена за крайнее положение точки перегиба на расстояние не менее «одной шестнадцатой длины свободного пролета», или 12 , в зависимости от того, что больше.
  • По крайней мере, одна треть усиления положительного момента в простых элементах и ​​одна четверть усиления положительного момента в неразрезных элементах должна распространяться на одну и ту же поверхность элемента в опору.В балках такое усиление должно доходить до опоры не менее 6 дюймов .

Расчет балки:

Проверка глубины:

Пропорции стали ( ACI ) от верхнего предела до нижнего предела. Но в коде указана проверка на прогиб, если

, где для изгибаемого элемента

, где,

Расчет балки на сдвиг

Из-за местных сжимающих сил от опоры разрушение диагонального растяжения не может произойти очень близко к опоре, как показано на рисунке 3.5 ниже:

Design of beam for shear

По этой причине код ACI определяет:

a) Для балок, монолитно отлитых с опорой (т.е. прямой опорой, такой как колонна), критическое сечение находится на расстоянии « д »от опорной поверхности, как показано на рисунке 3.6 ,

, где,„ д“ = эффективная глубина луча. Кроме того, для балки с простой опорой это критическое сечение находится на расстоянии « d » от центральной линии опоры.

Critical section Critical section

b) Если опора не является прямой опорой (балка и т. Д.), То критическое сечение следует снимать на поверхности опоры.

Типичный пример показан на рисунке 3.7 ниже. Нагрузка от балки 1 передается на балку 2 в основном через последнюю наклонную бетонную стойку. Балка 1 имеет непрямую опору, а критическое сечение находится у опоры.

Если нагрузка приложена к балке на растянутой поверхности, критическое сечение сдвига находится на поверхности опоры.Если балка свисает с другим элементом и в этом элементе возникает напряжение, то опора балки является косвенной опорой.

Critical section for shear of an indirect support

Критические сечения для различных типов конструкций показаны на рисунке 3.8 ниже:

Critical sections for different types of structures are shown

Расчет сдвиговой арматуры

Прочность на сдвиг, обеспечиваемая бетоном

Просто

Максимально допустимый сдвиг

Расчет для полотна:

Когда должна быть предусмотрена перегородка

Для вертикальных хомутов

Расстояние между сдвиговой арматурой:

Если, то (i) Или (ii) или (iii)

должно быть меньшим из над.

Если, то должно быть уменьшено наполовину из (i), (ii), (iii)

Для диаметров дважды армированных балок хомутов, расположенных на расстоянии не более чем. Стяжки следует использовать на всем протяжении, на котором требуется компрессионное усиление.

Колонна:

Технические характеристики

(i) Предельный размер

  • Наименьший размер приливной колонны
  • Диаметр спиральной колонны
  • При условии, что общая площадь не должна быть меньше 96 кв.дюйм

(ii) Коэффициент усиления продольной стали должен быть не менее 0,01 и не более 0,08 (обычно менее 0,04 ).

(iii) Размер используемых продольных стержней # 5

  • Для приливной колонны не менее 4 бар.
  • Для спиральной колонны не менее 6 бар.

(iv) Расположение поперечных стяжек s

  • Все стержни должны быть ограждены поперечными стяжками, по крайней мере, размером # 3 для продольных стержней и размером # 4 для продольных стержней для # 11, № 14 и № 18
  • Расстояние между стяжками по вертикали не должно превышать « 16 продольных диаметров стержня» или « 48 диаметров стяжек», или «наименьшего размера сжимающих элементов».
  • Стяжки должны быть расположены таким образом, чтобы каждый угол и поперечная продольная балка имели боковую опору, обеспечиваемую углом стяжки с включенным углом не более 135 градусов . Никакая вертикальная планка не должна быть дальше 6 дюймов, с каждой стороны вдоль стяжки от такой поперечно поддерживаемой планки. Там, где по периметру круга расположены продольные стержни, допускается полная круговая стяжка.
  • Самая нижняя стяжка на любом этаже должна располагаться на расстоянии половины необходимого расстояния между стяжками от самой верхней горизонтальной арматуры в плите или основании ниже.Самая верхняя стяжка на любом этаже должна находиться в пределах половины необходимого расстояния между стяжками от самой нижней горизонтальной арматуры в плите или опускной панели выше.

(v) Расположение боковых спиралей

  • Спирали должны состоять из равномерно расположенных непрерывных стержней или проволоки такого размера и собраны таким образом, чтобы их можно было перемещать и размещать без искажений по сравнению с проектными размерами.
  • Размер спиралей должен быть не менее # 3 для монолитного строительства.
  • Минимальное и максимальное расстояние между спиралями должно составлять 1 дюйм и 3 дюйма соответственно.
  • Крепление спиральной арматуры должно быть обеспечено 1,5 дополнительными витками спирального стержня или проволоки на каждом конце спирального блока.

Колонная конструкция.

1. Для приливной колонны:

(Где)

(выбрано)

2. Для спиральной колонны:

(Где)

(выбрано)

Конструкция спирального армирования

(Где и шаг спирали,

ГЛАВА IV

МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ

Общие:

В этой главе дается краткое описание процедур, которые использовались для завершения этого исследования.Было рассмотрено несколько шагов, изучено множество ссылок ( Глава II, ) и выполнены Коды / спецификации проектирования зданий ACI / BNBC ( Глава III, ), чтобы получить идеальный результат для достижения целей данного исследования.

Процедуры исследования:

Этап-I: Выбор и планирование конструкции

Выбрана двух четырехэтажная жилая (двухэтажная) каркасная конструкция (с опорой на ребро) с одинаковым планом этажа — одна имеет обычный перекрытия и прочее имеют более длинные пролеты.Их типовой план этажа, план панелей, план расположения балок перекрытия, план расположения колонн и фундаментов и план расположения горизонтальных балок приведены в Приложениях VI ~ XV .

Шаг-II: Выбор свойств материала и нагрузок

Согласно обсуждениям, сделанным в Глава II и на основе проектных норм / спецификаций ACI / BNBC , свойства материала (прочность на сжатие бетона , предел текучести стали, удельный вес бетона, грунта, кирпича и т. д.) и нагрузки (стандартная временная нагрузка, отделка пола, нагрузки на перегородку и т. д.). Ветровые и землетрясения не учитываются.

Этап-III: Проектирование конструкции

Обе конструкции спроектированы по расчету предельной прочности ( долларов США, ) в соответствии с концепцией малоэтажного проектирования. Глава V и VI предоставляет подробный структурный проект конструкции, имеющей опорную кромку плиты с регулярным пролетом (Тип-I) и другой с более длинным пролетом (Тип-II) соответственно.

Этап IV: Оценка и анализ затрат

После завершения проектирования оцениваются объемы бетона и стали и, наконец, определяется их стоимость для обоих типов конструкций. Глава VII представляет эту информацию.

Шаг-V: Сравнение между структурами обоих типов

Все результаты суммированы в нескольких табличных формах, как представлено в Глава VIII , и для проведения сравнительного анализа рассматриваются следующие критерии:

  • свойства
  • Объем бетона
  • Объем стали
  • Расчет стоимости.

Шаг VI: Выводы и рекомендации

На основе сравнительного анализа и обсуждений сделано несколько заключительных замечаний. Для проведения дальнейшего исследования по этой теме в главе IX предлагаются рекомендации.

Расчетные данные и спецификации, рассмотренные в этом исследовании:

Все исследование проводилось на основе нескольких соображений и спецификаций, которые кратко изложены в Таблице 4.1 ниже.

Таблица 4.1: Сводка проектных соображений и спецификаций исследования

31 USD )

Позиции

Описание

Метод расчета прочности

Процедура расчета

  • ACI Коэффициент момента Метод для расчета плиты / балки

Код проекта

900 для целей проектирования:

  • Американский институт бетона ( ACI ) Нормы проектирования зданий, 2005 г.
  • Национальный строительный кодекс Бангладеш ( BNBC ), 1993

Для оценки и калькуляции: Работы, 12 -е издание , Общественные работы s Департамент ( PWD ), 2008 г.

Типы конструкций

Тип 1: Конструкция с опорой на кромку, имеющая регулярные пролеты перекрытия

Тип-II: Конструкция с опорой на кромку, имеющая более длинные пролеты перекрытия по сравнению с Тип-I.

Строительная система

  • Каркасная конструкция
  • Малоэтажка
  • Жилой дом (4-этажный двойной блок)

Таблица 4.1: Резюме проектных соображений и спецификации исследования (продолжение…)

Проект соображения

  • Смета и анализ затрат выполняются только для бетонных и стальных работ каркасных конструкций (плиты, балки перекрытия, колонны, профильные балки и опоры плюс лестничная клетка).
  • Кирпичные работы, опалубочные работы, электромонтажные работы, сантехнические работы, штукатурные и отделочные работы, земляные и засыпные работы, а также все монтажные и монтажные работы, все виды затрат на рабочую силу и т. Д. Не учитываются при оценке и анализе затрат
  • Подземный резервуар-резервуар, верхний резервуар для воды, перемычки над дверями и окнами, навесы, крыльцо и т. д. не учитываются при оценке и анализе затрат.

Свойства материала

  • Арматурные стержни: f y = 40 тысяч фунтов на квадратный дюйм для плиты и 60 тысяч фунтов на квадратный дюйм для других случаев
  • Прочность бетона на сжатие, f ‘ c = 3000 psi
  • Бетон нормальной плотности, имеющий w c = 150 pcf
  • Удельный вес грунта, w s = 100 pcf
  • Удельный вес кирпича, w b = 120 pcf
  • Несущая способность почвы, q a = 4.5 ksf
  • Сталь для колонны, ρ г = 2%
  • Соотношение ингредиентов = 1,0: 1,5: 3,0
  • FM нормального песка = 2,5

Нагрузки

  • Пол плюс отделка потолка и перегородки = 30 фунтов на квадратный дюйм
  • Переменная нагрузка = 40 фунтов на квадратный дюйм для плиты и 100 фунтов на квадратный дюйм для лестницы
  • Землетрясения и ветровые нагрузки не учитываются

Свойства элементов в сечении

  • Тип перекрытия = двусторонняя и односторонняя
  • Тип балки = одинарная прямоугольная
  • Тип колонны = связанная
  • Тип опоры = квадратная, прямоугольная и комбинированная
  • Положение балки уклона = 5 фут. от уровня основания фундамента
  • Толщина всех стен = 5 дюйм

ГЛАВА V

КОНСТРУКЦИЯ ЗДАНИЯ ТИПА I

Введение:

В этой главе четыре Многоэтажное здание проанализировано и спроектировано методом расчета предельной прочности ( долл. США, ) в соответствии с обсуждениями, приведенными в Глава III и ссылками, предоставленными Винтер и Нильсон (1997 и 2003) .Для ограничения пространства здесь подробно представлен один набор примеров конструкции для каждого компонента здания, такого как плита, балка перекрытия, колонна, балка уровня и фундамент. Размеры поперечного сечения вместе с расположением арматуры остальной части показаны в виде таблицы.

Анализ и проектирование компонентов здания

Проектирование перекрытия

Все панели перекрытия анализируются и проектируются в соответствии с «процедурой коэффициента момента ACI » ( Приложение I ).Типовой план этажа и план панелей приведены в Приложении VI и Приложении VIII соответственно. Анализ и дизайн самой большой группы панелей ( S-1 ) представлены ниже.

Расчетные данные:

Методика расчета — ACI коэффициент момента

Материалы:

= 40 тысяч фунтов / кв. Дюйм

= 3 тысяч фунтов / кв. = 120 шт. Фут

Нагрузки:

F.F + перегородка = 30 psf

LL = 40 psf

Перегородка S -1

Размер панели = 14 футов x 22 футов

Ширина балки = 12 ″

Размер просвета = 13 футов x 21 дюйм

Соотношение панелей,

Тип панели = Двусторонняя плита (случай — 4)

1) Расчет нагрузки:

Толщина плиты

Собственный вес плиты

Отделка пола + P -wall = 30 psf.

Переменная нагрузка = 40 фунтов на кв. Дюйм .

Факторная нагрузка = 1,2 Вт DL + 1,6 Вт LL

= 1,20 × 92,5 + 1,6 × 40

= 175 psf

ll) Расчет момента:

Опорный момент

Момент среднего пролета

lll) Проверить d :

Максимальный момент = 2561.19 фунт-фут .

лВ) Расчет арматуры:

Короткое направление (средний пролет)

<200 фунт / кв. Дюйм

Используйте бар # 3, площадь которого = 0,11

Расстояние ≈> 2h = 2 x 5 =

Используйте № 3 для альтернативных изогнутых стержней.

Короткое направление (на опоре)

> 2h = 10 ’’

Расстояние между кривошипами

Таким образом, мы предоставляем 1 дополнительную верхнюю часть №3 между ckd.бары.

Продольное направление (средний пролет)

+ M B = 689,28 фунт-фут

Расстояние> 2h = 2 x 5 = 10 дюймов с / с

Используйте # 3 с попеременно изогнутыми стержнями .

В продольном направлении (на опоре)

-M B = 1034,145 фунт-фут

Расстояние

Расстояние> 2 часа = 2 x 5 = 10 дюймов с / с

Поворотный рычаг до расстояние между кривошипами

Таким образом, мы обеспечиваем 1 дополнительную вершину №3 между ckd.бары.

Подробная информация об армировании плит всех панелей ( S-1 ~ S-5 ) приведена в Таблице 5.1 и Рисунке 5.1.

Расположение стержней, отрезание и изгиб вверх, расстояние между стержнями и т. Д. Выполняются в соответствии с обсуждениями и положениями кодов ACI / BNBC , представленными в главе III .

Таблица 5.1: Подробная информация об армировании плит всех панелей ( S-1 ~ S-5 )

05

05

Момент

( фунт-фут )

91

000

000

91

000

000

91

000

000

000 Отрицательный

6

2364

87

Панель

Длина ( фут )

05

Площадь стали

( кв./ фут )

Расстояние

( дюйм с / с)

L A

Положительный

Отрицательный

Положительный

Отрицательный

9000 Extra

9000 2 Основная штанга)

L A

L B

L A

05 00 00

6

05 00 00 л. A

л. B

л A

л B

л A

69

L 0 9369 9369 9369 9369

69

00 B 000

L B

S-1

13

21

2561.19

1034,14

1652,68

689,28

0,144

0,24

0,01414

936 936 936 936

0,01414

936 00 3 3 @ 10 ”

# 3 @ 10”

# 3 @ 10 ”

S-2

13

21

555,66

1258,51

544,72

0,144

0,24

0,014914

936 936 931

0,014

000 3 3 @ 10 ”

# 3 @ 10”

# 3 @ 10 ”

S-3

13

1805

36

1587,6

1274,43

965,24

0,122

0,096

0,09614145

0,09614145 00 00 9142 936 936 936 936 936 9142 3 @ 10 ”

# 3 @ 10”

# 3 @ 10 ”

S-4

13

1805

6

929,88

1014

673,98

0,127

0,096

0,09614145

0,09614145 9000 00 00 00 9142 936 936 936 9142 3 @ 10 ”

# 3 @ 10”

# 3 @ 10 ”

S-5

7

12140005 6

393,12

487,37

164,59

0,096

0,096

0,01414

936 936 936 931

0,01414

936 936 936 00 3 3 @ 10 ”

# 3 @ 10”

# 3 @ 10 ”

L A — Короткое направление

L B — Длинное направление 04 Рисунок 5.1: Подробная информация o

Расчет балки перекрытия:

Все балки перекрытия анализируются и проектируются в соответствии с «процедурой коэффициента момента ACI » ( Приложения I и XVII, ). Типовой план расположения всех балок перекрытия приведен в Приложении X . Ниже представлен анализ и конструкция одной из высоконагруженных балок ( F. B — 2 ).

Расчетные данные:

Методика расчета = ACI коэффициент крутящего момента

Материалы:

= 60 тысяч фунтов / кв. Дюйм

= 3 тысяч фунтов / кв. Дюйм

= 150 шт.

= 120 pcf

Толщина основной стены = 5 дюймов

Балка перекрытия F.B-2

Размер балки = 12 дюймов x 18 дюймов

Эффективная глубина, d = 18 дюймов — 2,5 дюйма = 15,5 дюймов

л) Расчет нагрузки:

Собственный вес балки FB-2 =

Вес всех основных стен

Нагрузка от плит

S-1 и S-2 DL = 92,5 x 14 x. 897 = 1161,615 фунт / фут

Общий DL = 1161,615 + 225 + 425 = 1812 фунт / фут

LL = 40x14x.897 = 502,32 фунт / фут

Факторная нагрузка F.B-2 = 1,2DL + 1,6LL = 1,2 × 1,81 + 1,6 x 0 . 502 = 2,975 k / ft

ll) Расчет момента и проверка d :

— ve момент на Ext. support =

+ ve момент в середине пролета =

— ve момент в Int. support =

= 160 k-ft

lll) Расчет армирования:

Сталь среднего пролета:

Используйте 1 # 7 Дополнительная верхняя часть между 2 прямыми стержнями # 7.

Сталь для внутр. опора:

Используйте 2 дополнительных элемента №8 между двумя подвесными стержнями №7.

lV) Конструкция хомутов:

Подробная информация о размерах сечения и расположении арматуры всех балок перекрытия ( FB -1 ~ FB-5 ) приведена в Таблице 5.2, а также на Рис. 5.2 и Рис. 5.3.

Расположение стержней, отрезание и изгиб вверх, расстояние между стержнями и т. Д. Выполняются в соответствии с обсуждениями и положениями кодов ACI / BNBC , представленными в главе III .

Таблица 5.2: Подробная информация о размерах сечения и расположении арматуры всех балок перекрытия ( FB -1 ~ FB-5 )

0 Ext.

M -ve

90,00

13,59

16.78

Балка перекрытия

группа

Этаж балка

размер

Момент

( тысячу фунтов на фут )

Площадь ст.

( кв.дюйм )

Количество стержней

Стремена

(шаг, дюйм c / c)

Mid

M + ve

At Int.

M -в.

на вн.

As -ve

В середине

As + ve

At Int.

M -ve

Основные стержни

Дополнительный верх

Используйте 2 ножки “U”

476 927 9

F.B-1 и 3

12 дюймов x 16 дюймов

54,75

62,57

97,34

0,97

476

6

0,97

476

6 9362 0,97
476

6 9362

на доб. Suppt: 2- # 6

1- # 5

@ 6.5 ”c / c

В середине промежутка: 2- # 6

1- # 6

@ 6.5 ”c / c

На внутр. Suppt .: 2- # 6

2- # 7

@ 6.5 ”c / c

FB-2

12” x 18

5

102,85

160,00

1,42

1,64

2,78

Внеш. Suppt: 2- # 7

1- # 5

@ 5.5 ”с / с

В середине пролета: 2- # 7

1- # 7

@ 5.5” с / с

Внутр. Suppt .: 2- # 7

2- # 8

@ 5.5 ”c / c

FB-4

12” x 12

5

15,96

24,17

0.32

0,47

0,63

на внутр. Suppt: 2- # 5

@ 5.5 ”c / c

В середине промежутка: 2- # 5

@ 5.5” c / c

В внутр. Suppt .: 2- # 5

1- # 5

@ 5.5 ”c / c

FB-5

12” x 12

5

19.60

30,48

0,41

0,49

0,76

На вн. Suppt: 2- # 5

@ 5.5 ”c / c

В середине промежутка: 2- # 5

@ 5.5” c / c

В внутр. Suppt .: 2- # 5

1- # 5

@ 5.5 ”c / c

Конструкция колонны:

Типовой план расположения всех колонн приведен в Приложении XII . Анализ и конструкция одной из высоконагруженных групп колонн ( C — 3 ) представлены ниже.

Расчетные данные:

Высота колонны =

Тип колонны = Связанная

Прозрачная крышка =

Материалы:

= 60 тысяч фунтов на квадратный дюйм

= 3 9000 тысяч фунтов / кв.

= 150 pcf

Колонна C-3 (нижняя часть колонны):

Принять размер колонны =

л) Расчет нагрузки:

Нагрузка от F.B-2 = тысячу фунтов

Нагрузка от FB-2 = тысяча фунтов

Нагрузка от FB-5 = тысяч фунтов

Собственный вес колонны == 1,58 тысяч фунтов

Факторная нагрузка = 1,2 × 1,58 + 32,45 + 26,55 + 19,6 = 80,5 тысяча фунтов

Общая нагрузка на колонну для 4-этажного здания = 4 x 80,5 = 322 тысяч фунтов

ll) Проверить размер:

P U = 322 тысяч фунтов (История-1)

III) Расчет стали

Подробные данные о размерах сечения и расположении арматуры всех колонн ( C -1 ~ C -3 ) приведены в таблице 5.3 и Рисунок 5.4.

Расположение стержней, отрезок, расстояние между стержнями и т. Д. Выполняются в соответствии с обсуждениями и положениями кодов ACI / BNBC , представленными в главе III .

Таблица 5.3: Подробная информация о размерах сечения и расположении арматуры всех колонн ( C -1 ~ C -3)

0 115143 9143

72

Колонна

группа

Количество колонн

Размер колонны

Нагрузка на колонну

Площадь ст.( кв.дюйм )

Количество стержней

Расстояние между стяжными стержнями

P u (kip) 9203

9000 st

Основные стержни

Используйте # 3 стержня

C-1

0 .84

4- # 5

10 дюймов, с / с

C-2

10

914300

0,31

4- # 5

10 ”с / с

C-3

04

4232 1

000 8- # 5

12 ”c / c

Расчет профильной балки:

Все балки уклона проанализированы и спроектированы в соответствии с процедурой« ACI Moment Coefficient »( Приложения I И XVII ).Типовой план расположения всех профильных балок приведен в Приложении XIV . Анализ и конструкция одной из высоконагруженных балочных групп ( GB-2 ) представлены ниже.

Расчетные данные:

Методика расчета = ACI коэффициент момента

Материалы:

= 60 тысяч фунтов / кв. Дюйм

= 3 тысяч фунтов / кв. Дюйм

= 150 pcf

= 120 pcf

Толщина стенки на GB = 5 дюймов

Прозрачная крышка = 3 дюйма

Балка уклона GB-2:

Размер = 10 дюймов x 12 дюймов

Эффективная глубина d = 12-3.00 = 9 дюйм

I) Расчет нагрузки:

Собственный вес балки GB-2 =

Вес всех основных стен

Общий DL = 125 + 425 = 550 фунт / фут

Фактическая нагрузка GB-2 = 1,2DL = 1,2 × 0,55 = 0,66 км / фут

ll) Расчет момента и проверка d :

— Ve-момент в Int. support =

+ Ve момент в середине пролета =

— Ve момент на Ext.support =

Now,

= 35,49 k-ft

lll) Расчет армирования:

Сталь среднего пролета:

Сталь для Int. опора:

Используйте 1 дополнительную вершину # 6 между двумя подвесными стержнями # 5

lV) Конструкция хомутов:

Подробная информация о размерах сечения и расположении арматуры для балок всех уровней ( GB -1 ~ GB-2 ) приведены в Таблице 5.4 и на Рисунке 5.5.

Расположение стержней, отрезанные и загнутые вверх, расстояние между стержнями и т. Д.выполняются в соответствии с обсуждениями и положениями кодов ACI / BNBC , представленными в главе III .

Таблица 5.4: Подробная информация о размерах сечения и расположении арматуры всех профильных балок ( GB -1 ~ GB-2)

6

7

Профильная балка

группа

Класс балка

размер

Момент

( тысяч фунтов на фут )

Площадь ст.

( кв.дюйм )

Количество стержней

Стремена

(шаг, дюйм 3 c / c) 43 64 64 64 69 69 Ext.

M -ve

Mid

M + ve

At Int.

M -в.

на вн.

As -ve

В середине

As + ve

At Int.

M -ve

Основные стержни

Дополнительный верх

Используйте 2Legs “U” 927 927 927 927 927 927 927 г.B-1

10 ”x12

19,96

22,82

35,49

0,49

4 9146 00 0,9146 00 0,9146 00 0,9146 9272 . Suppt: 2- # 5

@ 3.5 ”c / c

В среднем промежутке: 2- # 5

@ 3.5” c / c

В внутр.Suppt .: 2- # 5

1- # 5

@ 3.5 ”c / c

GB-2

10” x10 ”

8,82

13,72

0,23

0,27

0,43

на внеш. Suppt: 2- # 5

@ 4.5 ”c / c

В середине промежутка: 2- # 5

@ 4.5 ”c / c

На внутр. Suppt .: 2- # 5

@ 4.5 ”c / c

Конструкция опоры: для всех опор приведена в Приложении XII . Анализ и конструкция одной из высоконагруженных опорных групп ( F-3 ) представлены ниже.

Расчетные данные:

Материалы: = 60 тысяч фунтов на квадратный дюйм

= 3 тысяч фунтов на квадратный дюйм

= 150 фунтов на квадратный дюйм

Вес единицыof = 100 pcf

Допустимое давление почвы = 4,5 ksf

Стойка (F-3):

Глубина основания ниже GL = 5 футов

л) Расчет нагрузки:

Вес из колонны C-3 = 322 k

Вес из GB-1 =

Вес из GB-2 =

Собственный вес основания 10% от (1 + 2) = 34.40 k

P u = 322 + 13,2 + 8,82 + 34,40 = 378,42 k

Нефакторная нагрузка =

II) « d » Проверка

Проверка на «d» (односторонний сдвиг)

Так что хорошо.

Проверить на «d» (двусторонний сдвиг)

Так что хорошо.

Короткое направление

Длинное направление:

Детали размеров сечения и расположение арматуры всех опор ( F -1 ~ F-3 ) приведены в таблице 5.5 и Рисунок 5.6.

Расположение стержней, отрезок и расстояние между стержнями и т. Д. Выполняются в соответствии с обсуждениями и положениями кодов ACI / BNBC , представленными в главе III .

Таблица 5.5: Подробная информация о размерах сечения и расположении арматуры всех опор ( F -1 ~ F-3 )

919

Размер опоры

20

000

000

000 20

000

000

000

Короткий

направление ( A st )

00

6
00 900000000 914300 размеры и расположение арматуры всех опор ( F -1 ~ F-3 )

Расчет лестницы

Расчетные данные

Материалы:

= 60 тысяч фунтов на квадратный дюйм

= 3 тысячи фунтов на квадратный дюйм

= 150 шт. Фут

Эффективный пролет длины = 12.5 ’

Протектор = 10 дюймов

Подъем = 6 дюймов

Нагрузка:

Покрытие пола = 30 фунтов на квадратный дюйм.

LL = 100 фунтов на квадратный дюйм.

л) Расчет нагрузки :

Принять толщину поясной плиты = 6 дюймов

Эффективный d = 6 дюймов — 1 дюйм = 5 дюймов и наклон поясной плиты, Ө = тангенс -1

Самонагрузка поясной плиты

Собственная нагрузка ступеней фунт / фут

Покрытие пола = 30 фунт / фут

DL = 90.14 + 41,67 + 30 = 161,81 фунт / фут

Факторная нагрузка = 1,2DL + 1,6LL = 1,20´161,81 + 1,6´100 = 354,17 фунт / фут

ll) d check:

Положительный момент

Отрицательный момент

Так что хорошо.

lll) Конструкция стали:

Для положительного момента :

Используйте стержень № 3, площадь которого = 0,11

Расстояние

Используйте стержень № 3 @.

Для отрицательного момента:

Здесь от CKD до CKD @ 13 ”c / c

Итак, Треб.сталь

Используйте 2 дополнительных стержня № 3 между коленчатым валом.

Температура и усадка

Используйте # 3 бара, площадь которого = 0,11

Расстояние

Используйте # 3 бара @.

Подробная информация об армировании лестницы представлена ​​на рисунке 5.7.

Расположение стержней, отрезание и изгиб вверх, расстояние между стержнями и т. Д. Выполняются в соответствии с обсуждениями и положениями кодов ACI / BNBC , представленными в главе III .

Details of sectional dimensions and reinforcement arrangement of all footings

Дипломная работа по системе балок перекрытия с более длинными пролетами (часть 1)

Дипломная работа по системе балок перекрытия с более длинными пролетами для конструкций с краевыми опорами (часть 2)

Двусторонняя балка -Бетонная плита-перекрытие- (вафельная-плита) -Система-анализ-и-дизайн

двусторонний Анализ и проектирование системы перекрытия бетонных перекрытий (вафельных плит)

Система бетонных перекрытий с двухсторонней балкой (вафельная плита) Анализ и проектирование

Спроектируйте систему бетонных перекрытий, показанную ниже, для промежуточный этаж с весом перегородки 50 фунтов на квадратный фут и без учета временной нагрузки 100 фунтов на квадратный фут.Боковым нагрузкам независимо сопротивляются стены сдвига. Квартира Система пластин будет рассмотрена в первую очередь, чтобы проиллюстрировать влияние более длинных пролетов и более тяжелые прикладываемые нагрузки. Система вафельных плит будет исследована, так как она экономичен для длинных пролетов с большими нагрузками. Пустоты купола уменьшают мертвых в пустотах можно закрепить груз и электрические приспособления. Вафельная система обеспечивает привлекательный потолок, который можно оставить открытым, если это возможно, для экономии в архитектурной отделке.Метод эквивалентных кадров (EFM), показанный в ACI 318, является используется в этом примере. Ручное решение от EFM также используется для детального сравнение с модельными результатами spSlab инженерная программа от StructurePoint.

Рисунок 1 Двусторонняя система плоского бетонного пола

Содержание

1. Предварительный размер элемента. 1

2. Анализ и проектирование на изгиб.13

2.1. Метод эквивалентной рамки (EFM) 13

2.1.1. Ограничения на использование метода эквивалентного кадра. 14

2.1.2. Элементы каркаса эквивалентного каркаса. 14

2.1.3. Анализ эквивалентного кадра. 17

2.1.4. Факторизованные моменты, использованные для дизайна. 19

2.1.5. Учтенные моменты в полосе перекрытия. 21

2.1.6. Требования к армированию на изгиб. 22

2.1.7. Факторизованные моменты в столбцах. 26

3. Дизайн колонн с помощью spColumn.28

3.1. Определение факторизованных нагрузок. 28

3.2. Схема взаимодействия моментов … 30

4. Прочность на сдвиг. 34

4.1. Одностороннее (действие луча) Прочность на сдвиг. 34

4.1.1. На расстоянии г от опорной колонны. 34

4.1.2. На лице капли панели

Подготовка Бар Гибка Расписание для пола Плиты

Введение
График гибки стержней является важным структурным рабочим документом, в котором правильно указаны расположение, форма изгиба, общая длина и количество всех арматурных элементов, представленных на структурном чертеже.Он часто предоставляется на отдельном листе (обычно на бумаге формата А4) от структурного чертежа. Отметки стержней из чертежа деталей конструкции непосредственно переносятся в спецификацию гибки стержней. Обычно мы определяем количество подкреплений на основе их общей массы в тоннах или килограммах. Для небольших проектов вы можете определить количество в зависимости от необходимой длины.


Единичная масса арматуры
Единичная масса арматуры определяется плотностью стали. Плотность стали, обычно используемая для этой цели, составляет 7850 кг / м 3 .

Для примера рассмотрим стержень диаметром 12 мм;
Площадь определяется как (πd 2 ) / 4 = (π × 12 2 ) / 4 = 113,097 мм 2 = 0,0001131 м 2
Принимая во внимание единицу длины стержня, мы можем проверить, что объем метровой длины стержня 0,0001131м 3

Прекрасно зная, что;

Плотность = Масса / Объем = 7850 кг / м 3 = Масса / 0,0001131
Следовательно, единица массы стержня диаметром 12 мм = 7850 × 0,0001131 = 0.888 кг / м

Поэтому для любого диаметра прутка;
Базовый вес = 0,00785 кг / мм 2 на метр
Вес на метр = 0,006165 ϕ 2 кг
Вес на мм 2 при шаге s (мм) = 6,165ϕ 2 / s кг

Где;
ϕ = диаметр стержня в миллиметрах



Формы гибки
Есть несколько основных стандартных форм, которые имеют определенные коды формы в практических правилах. Но в наши дни лучше нарисовать форму изгиба на документе, чтобы избежать путаницы, связанной с точным документом, из которого был выбран код формы.В идеале вся эта информация должна быть представлена ​​в документе.

Чтобы получить длину стержней арматуры, используйте следующее соотношение;

Длина стержня = Эффективная длина + Ширина опоры — Бетонное покрытие (и) — Допуски

Типичные значения допусков (вычетов) приведены в таблице ниже;

Пример
Чтобы проиллюстрировать, как это делается, рассмотрим общую компоновку первого этажа здания, как показано ниже;

В результате проектирования представленная ниже деталь перекрытия;

РАЗДЕЛ A-A

Расчет графика гибки стержня




Длина резки арматуры = A + B + C — r — 2d (Таблица 2.19, Reynolds, Steedman, and Threlfall, 2008)

Где;
r = радиус изгиба (r = 24 мм для стержней 12 мм с высокой текучестью; и 20 мм для стержней Y10 мм)
d = диаметр стержня

Марка стержня 01:
A = 4000 + 230-35 = 4195 мм
B = 150 — 2 (25) — 10 = 90 мм (включая допуск 10 мм)
C = 230 + 800 — 35 = 995 мм (из соображений детализации 0,2 л)
r = 24 (для стержней 12 мм)

L = A + B + C — r — 2d = 4195 + 90 + 995 — 24 — 2 (12) = 5235 мм

Маркировка стержня 02:
L = 2230 мм







Bar Mark 03:
A = 3600 + 230-35 = 3795 мм
B = 150-2 (25) — 12 — 10 = 78 мм (включая допуск 10 мм)
C = 230 + 720 — 35 = 915 мм (из соображений детализации 0.2L)
r = 24 (для прутков 12 мм)

L = A + B + C — r — 2d = 3795 + 78 + 915-24-2 (12) = 4740 мм

Маркировка стержня 04:
A = 1080 + 1200 + 230-25 = 2485 мм
B = 150-2 (25) — 10 = 90 мм (включая допуск 10 мм)
C = 1200 + 230-25 = 1405 мм (из соображений детализации 0,2L)
r = 24 (для стержней 12 мм)

L = A + B + C — r — 2d = 2485 + 1405 + 90-24-2 (12) = 3932 мм

Марка стержня 05:
A = 6000 + 230-35 = 6195 мм
B = 150-2 (25) — 12-10 = 78 мм (включая допуск 10 мм)
C = 1200 + 230-35 = 1395 мм (из соображений детализации 0.2L)
r = 20 (для стержней 10 мм)

L = A + B + C — r — 2d = 6195 + 1395 + 78-20-2 (10) = 7628 мм

Марка прутка 06:
L = 4630 мм




Маркировка стержня 07:

L = 3830 мм



Маркировка стержня 08:
A = 1200 + 230 — 35-25 — (15) = 1355 мм (включая допуск 15 мм)
B = 150 — 2 (25) — 10 = 90 мм (с допуском 10 мм)
r = 24 (для стержней 12 мм)

L = 2 (A) + 2 (B) + C + D — 3r — 6d = 2 (1355) + 2 (90) + 2 (125) — 3 (24) — 6 (12) = 2996 мм










Марка стержня 09:

30 944 944 мм

Маркировка стержня 10:
L = 1830 мм

Таблица для графика гибки стержня может быть подготовлена, как показано ниже.Однако важно включить в расписание все детали, чтобы избежать путаницы.

Надеюсь, этот пост окажется для вас полезным … Помогите рассказать другим о Structville и продолжайте посещать нас.

Наша фан-страница в Facebook находится по адресу;
www.facebook.com/structville

Что такое балка перекрытия? (с иллюстрациями)

Балка перекрытия — это большая балка, обычно стальная, которая охватывает ширину дома в центре и поддерживает балки перекрытия. Балка перекрытия обычно используется в домах с подвалом.Балка обычно поддерживается по длине с помощью регулируемых домкратов, которые опираются на цементные опоры и регулируются вверх, чтобы закрепить балку перекрытия и предотвратить ее провисание. С появлением балок из древесностружечных плит некоторые строители предпочитают отказаться от стальных балок для производства деревянных изделий. Одним из преимуществ использования стальной балки является то, что она менее подвержена скручиванию и изгибу, чем деревянная балка аналогичного размера.

Floor beams on new construction. Балки перекрытия на новое строительство.

Открытое пространство подвала вынуждает строителя принимать меры для предотвращения провисания пола, поскольку балки перекрывают проем без поддержки. Со всеми материалами, которые строители используют для предотвращения этого, ничто так не помогает поддерживать пол, как балка перекрытия. Балка перекрытия, обычно сделанная из стальной двутавровой балки, опирается на выемки, встроенные в фундамент дома с каждой стороны. Длина балки определяет, сколько домкратов потребуется для обеспечения опоры по всей длине балки.

An I-beam, which is commonly used for flooring. Двутавровая балка, которая обычно используется для покрытия полов.

Сама балка перекрытия обычно скрыта потолочной плиткой готового подвала, в то время как домкраты обычно заключены в коробку и вписаны в окружающую территорию с помощью краски, панелей или обоев.В недостроенном подвале балка и домкраты обычно остаются открытыми. При использовании стальной балки для перекрытия некоторые строители наносят каплю эпоксидной смолы или прочного клея под балки пола, чтобы они не скользили по стальной поверхности. На деревянной балке балки обычно прибивают к балке, чтобы предотвратить скрип и проскальзывание.

Строитель обычно использует балку перекрытия только на первом этаже здания и полагается на внутренние стены и другие внутренние элементы для поддержки любых последующих верхних этажей.Некоторые строительные конструкции, особенно те, которые включают большое открытое пространство или верхний этаж в стиле лофт, часто могут использовать большую деревянную балку перекрытия, чтобы придать архитектурную прочность, а также визуальную привлекательность конструкции. Такие здания, как бревенчатые дома, часто проектируются с большими деревянными балками, охватывающими ширину верхних этажей, включая крышу, чтобы обеспечить необходимую поддержку без ущерба для традиционной визуальной привлекательности.

Черновой пол из балок и балок | СТРОЙКА

Beam and joist sub floor

Состав из балочного перекрытия.

Что такое перекрытия из балок и балок?

Балки и балки могут служить опорой для пола. Балки толще и длиннее, укладываются вертикально; балки обычно короче и располагаются поперек балок, чтобы обеспечить им горизонтальную поддержку. Как и другие компоненты каркаса, балки и балочные перекрытия часто строятся заранее, транспортируются на строительную площадку и прикрепляются к пням или (реже) к плиточному фундаменту, хотя они могут быть построены и на строительной площадке. Эти черновые полы не обладают прочностью бетонной плиты, но предлагают широкий спектр возможных вариантов напольного покрытия, включая половицы.

Какие материалы используются для изготовления перекрытий из балок и балок?

Древесина чаще всего используется для деревянных полов с использованием балок и балок, хотя дома со стальным каркасом становятся все более популярными. Сталь часто используется для строительства зданий с дополнительными требованиями к весу.

Есть вариации?

Стиль открыт для множества настроек и достаточно гибок, чтобы удовлетворить практически все потребности в напольных покрытиях. В большинстве случаев изменения будут определяться требованиями к несущей способности и конструкцией, но они должны соответствовать требованиям, изложенным в австралийском стандарте AS 1684 — Жилое деревянное строительство .

Балки могут быть длиннее или короче, в зависимости от места и размера, и обычно расположены на расстоянии 450 мм или 600 мм друг от друга. Толщина самих балок перекрытия будет зависеть от того, что на них происходит. Балки, расположенные ниже стыков с торцевыми стыками, должны иметь толщину не менее 35 мм. Те, которые поддерживают стыковое соединение полов, должны быть толщиной 45 или 50 мм, чтобы уменьшить раскалывание.

Как устанавливаются каркасные полы?

Балки и каркасы перекрытий могут быть построены на строительной площадке или за ее пределами и доставлены внутрь, в зависимости от вашего фундамента.Древесина в первую очередь защищена от воды и погодных условий, а при необходимости может быть также защищена от термитов. Балки укладываются, врезаются канавки и затем вставляются балки. Балки должны встречаться друг с другом только в середине балки. Поскольку балки будут равномерно распределены по всему дому, обычно отправной точкой являются первые две балки перед унитазом, так как именно здесь вам понадобится больше всего места для водопровода. После того, как это будет выровнено, остальная часть пола укладывается до тех пор, пока она не коснется ограничительных стен.

Где они используются?

Эти рамы всегда используются с пнями и крепятся болтами непосредственно к пням. Их также можно использовать для укладки деревянного пола поверх бетонной плиты, хотя это нужно будет компенсировать в дверных проемах, так как пол будет выше. Они очень распространены в домах с деревянными стенами и встречаются по всей Австралии.

Опорная группа

Количество опор

85

Нагрузка на опору

( kip )

Момент

( k-ft )

( k-ft )

9000

( кв. Дюйм )

Количество стержней

Короткое

направление

длинный

направление

( A st 5

000

000

000

000

000 000 000 направление

Длинное

направление

F-1

04

140.12

50,50

93,25

2,50

3,00

9- # 5

10- # 5

10- # 5

10

227,71

108,23

170,73

3,72

4,34

9143 9143 9143

4,34

9143 9143

# 9143 914 914 930 914 914 930 914 914 914 930 914

Ф-3

04

378.42

322,69

289,39

5,54

6,23

18- # 5

211042

21104

Преимущества

  • Простая конструкция, возможность строительства на строительной площадке или за ее пределами
  • Обеспечивает широкий выбор вариантов отделки пола

Недостатки

  • Древесина подвержена проникновению влаги и гниению
  • Не такая прочная, как подвесная плита

плитно-балочный перекрытие — это… Что такое плитно-балочный пол?

  • Этаж — Пол — это поверхность для ходьбы по комнате или транспортному средству. Полы варьируются от простой грязи в пещере до многослойных поверхностей с использованием современных технологий. Полы могут быть из камня, дерева, бамбука, металла или другого материала, способного выдержать вес человека. Полы…… Wikipedia

  • Trump International Hotel and Tower (Чикаго) — Infobox Название здания небоскреба = Trump International Hotel and Tower caption = Trump International Hotel and Tower (Чикаго) в день церемонии закрытия, 24 сентября 2008 г. caption2 = Местоположение Башни Трампа Чикагская антенна…… Википедия

  • гавани и морские сооружения — Вводная гавань также обозначается как гавань любой части водоема и окружающих его искусственных сооружений, которые в достаточной степени защищают судно от ветра, волн и течений, обеспечивая безопасную стоянку или сброс и погрузку… … Универсал

  • Пустотная плита — Пустотная плита, также известная как пустотная плита (де.Hohlkörperplatte, nl. Kanaalplaat или Welfsel, sv. hålplatta, fi. ontelolaatta) представляет собой сборную плиту из предварительно напряженного бетона, обычно используемую при устройстве перекрытий в многоэтажных…… Wikipedia

  • Mister Mind и Monster Society of Evil — Mister Mind Mister Mind, в иллюстрации с обложки The Power of Shazam! №40 (1997). Искусство Джерри Ордуэя. Информация о публикации Издатель… Wikipedia

  • Земля потерянных (сериал 1974 года) география и технологии — Земля потерянных — сериал 1974 года 1976 года, в котором рассказывалось о приключениях семьи Маршаллов (включая Уилла и Холли и их отца Рика, позже замененного их дядей Джеком. ).Маршаллы попадают в ловушку карманной вселенной, населенной…… Wikipedia

  • ДВЕРЬ И ДВЕРИ — В Библии проводится различие между термином пета, который означает вход в дом (Быт. 43:19), и делетом, который означает устройство для закрытия и открытия входа. Таким образом, хотя петах относится как к входу в шатер (Быт. 18: 1), так и к дому,…… Энциклопедия иудаизма

  • строительство зданий — Техника и промышленность, связанные со сборкой и возведением конструкций.Ранние люди строили в основном для убежища, используя простые методы. Строительные материалы поступали с земли, и производство было продиктовано ограничениями материалов и…… Универсалиум

  • архитектура — / ahr ki tek cheuhr /, n. 1. профессия проектировщика зданий, открытых площадок, сообществ и других искусственных построек и сред, обычно с некоторым учетом эстетического эффекта. Архитектура часто включает дизайн или выбор…… Универсалиума

  • Сейсмическая модернизация — Сейсмическая модернизация — это модификация существующих конструкций, чтобы сделать их более устойчивыми к сейсмической активности, колебаниям грунта или разрушению грунта из-за землетрясений.Другие методы модернизации применимы к районам, подверженным тропическим циклонам,…… Wikipedia

  • сталь — стальная, прил. / сталь /, н. 1. Любая из различных модифицированных форм чугуна, произведенная искусственно, с содержанием углерода меньше, чем в чушках, и больше, чем в кованом чугуне, и обладающая различными характеристиками твердости, эластичности и прочности… Universalium

  • .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
