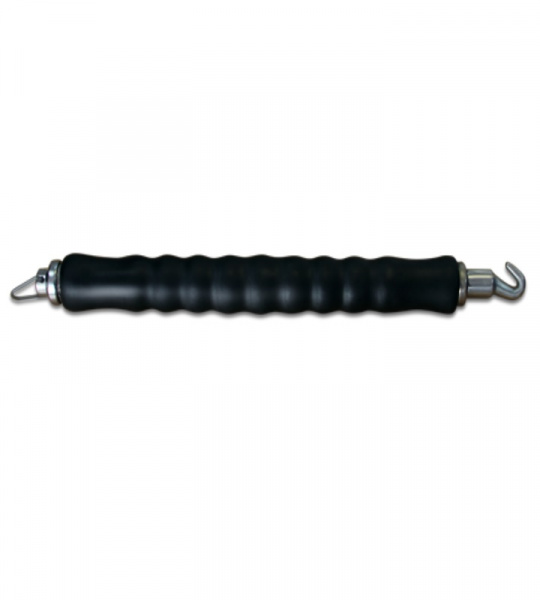

Автоматический крючок для вязки арматуры: автоматические и другие крюки для вязания. Как сделать вязальный крюк своими руками по чертежам?

Крючок для вязки арматуры – все разновидности крюков + Видео

Крючок для вязки арматуры (КДВА) – простое приспособление для сооружения надежного и прочного арматурного каркаса, которым может пользоваться человек без специальных технических навыков.

1 Крюки для вязки – настоящие помощники строителей

Технология крепления арматуры вязкой в среде профессионалов признается очень эффективной и при этом не требующей применения дорогого и сложного оборудования. Данная операция выполняется вязальной проволокой, толщина которой находится в пределах 1–2 мм (чем больше толщина строительной арматуры, тем более толстую проволочную продукцию следует использовать).

Технология крепления арматуры вязкой

Крючок для вязки арматуры – очень простое приспособление, сделанное из металлического стержня со слегка изогнутым окончанием. Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются друг с другом.

Заводские КДВА стоят совсем недорого, их можно приобрести в любом современном строймагазине.

Недорогие заводские КДВА

Совсем несложно изготовить самодельный крючок для соединения арматурных прутьев самостоятельно, используя для этих целей подходящий стержень из металла либо обычный электрод для сварки. В следующем разделе будет рассказано о том, как самому сделать элементарный и при этом вполне надежный вязальный крюк.

2 Самодельные крючки – идеальны для небольших объемов работ

Для изготовления КДВА своими руками вам потребуются следующие элементы:

• две шайбы с гайками, которые подходят по своему диаметру под сечение используемой арматуры;
• стержень из любой стали (можно использовать и обычную арматуру) толщиной около 7 мм;
• ручка от строительного мастерка, отвертки или малярного валика.

Изготовление крюка для вязки своими руками

Процесс изготовления крюка для вязания прост – стержень вставляем в ручку и фиксируем полученную конструкцию метизами. Перед этим обязательно необходимо заточить кончик прута. Еще одна тонкость – сечение стержня нужно выбирать немного меньшим, чем диаметр отверстия используемой ручки. Это обусловлено тем, что последняя относительно арматурного прутка должна выполнять свободное вращение.

Когда необходимо произвести незначительный объем работы, можно сделать еще более простой крючок из 4-миллиметрового электрода. Его следует согнуть, заточить кончик и обмотать эту простейшую конструкцию изолентой (смотрите фото). С помощью такого КДВА можно вязать тонкую проволоку. Теоретически он подходит и для работы с толстым вязальным материалом. Но в этом случае рука при вязке будет сильно уставать, снижая производительность процесса.

3 Полуавтоматический и автоматический КДВА для скоростной вязки

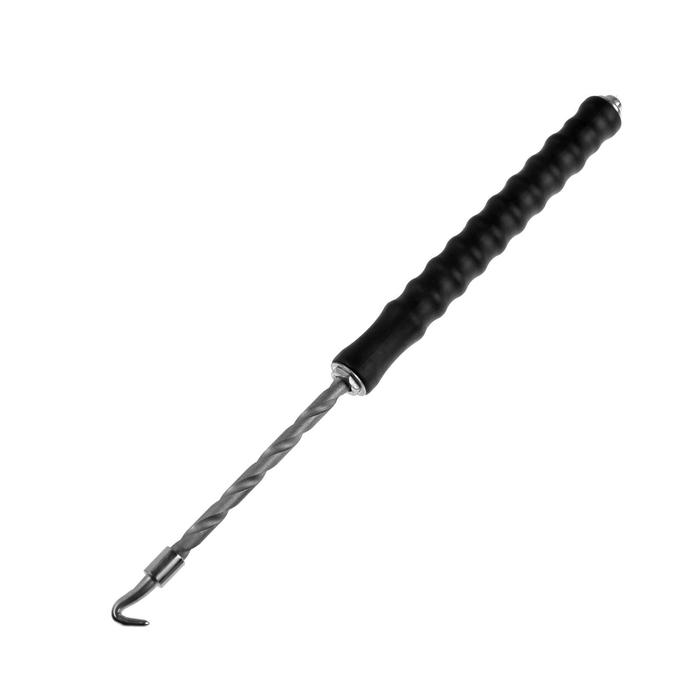

Полуавтоматические крючки (их обычно называют винтовыми) характеризуются наличием особой ручки. Она выполняет при работе поступательные движения, придавая тем самым вращение наконечнику приспособления для вязания. На практике это выглядит таким образом – рабочий тянет ручку винтового КДВА на себя, наконечник начинает вращаться, вязальная проволока затягивается.

Полуавтоматический винтовой крючок

Полуавтоматические приспособления имеет смысл приобретать и использовать в случаях, когда нужно добиться высокой скорости вязания арматурных элементов в больших количествах. Для бытовых нужд покупать его нет смысла из-за высокой скорости крюка. В принципе, можно попытаться самостоятельно изготовить винтовой крючок. Взять гвоздь без шляпки, загнуть один его кончик, а второй поместить в электрический шуруповерт. Его будет непросто закрепить, но в принципе это возможно.

Самым современным приспособлением для вязания арматуры является автоматический пистолет. Самостоятельно его не сделать, а вот купить в строительном магазине несложно. Правда, стоимость такого устройства объективно высока. Его чаще всего приобретают профессионалы, которые выполняют масштабные работы, предполагающие осуществление десятков тысяч вязочных арматурных узлов.

Автоматический пистолет для вязания арматуры

Автоматический пистолет за одну секунду без проблем вяжет один узел – скорость по-настоящему уникальная. Причем при его эксплуатации вам не понадобится разрезать проволоку для вязки на отдельные кусочки. Ее просто-напросто вставляют в приспособление, которое само наматывает проволоку, выполняет запланированную операцию, а затем еще и удаляет лишние кусочки вязального материала. Автоматические крючки могут подключаться к бытовой электророзетке. Но большей популярностью пользуются механизмы со встроенными аккумуляторами. Их можно применять на объектах, где нет электричества.

4 Технология использования вязальных приспособлений – коротко об основном

Методика вязки почти не зависит от того, какой крюк вы применяете – самодельный либо заводской. При использовании обычных и полуавтоматических приспособлений нужно нарезать проволоку для вязки отрезками по 300–400 мм, а затем выполнить далее указанные действия:

• один отрезок проволоки складывается вдвое и оборачивается вокруг связываемого арматурного узла;
• крюк продевается в петлю, цепляется за второй торец вязального материала;
• начинается операция скручивания проволоки посредством вращения КДВА.

Операция скручивания проволоки посредством вращения КДВА

Активно крутить механизм нужно до практически полной затяжки проволоки. Затем слегка приостановиться и подтянуть проволоку так, чтобы она затянулась, но не лопнула. Теперь можно вытащить вязальное приспособление и проверить узел на надежность крепления. Проверка производится просто – один арматурный стержень подергивают относительно второго. Пруты не должны «гулять», если вы сделали все правильно и надежно затянули узел при помощи крючка.

Крючок для вязки арматуры — своими руками, а также разновидности!

Крючок для вязки арматуры – приспособление, позволяющее снизить трудоемкость работ по соединению арматурных прутков в единую двух- или трехмерную конструкцию. Металлический арматурный каркас применяют при заливке монолитных бетонных конструкций: фундамента, стен, перекрытий, опалубки. Вязку выполняют мягкой отожжённой проволокой, имеющей высокую пластичность и прочность на разрыв.

Конструкция обычного крючка

Простейший крючок для вязки арматуры представляет собой металлический стержень, изогнутый на конце в виде крюка для удобного захвата проволочной петли. Сам стержень имеет выгнутую форму, что в совокупности с подшипником, встроенным в ручку, позволяет производить быстрое его вращение, за счет чего обернутая вокруг соединения арматуры проволочная петля затягивается, скрепляя арматурные прутья.

Крючок для вязки арматуры

Конструкция винтового крючка

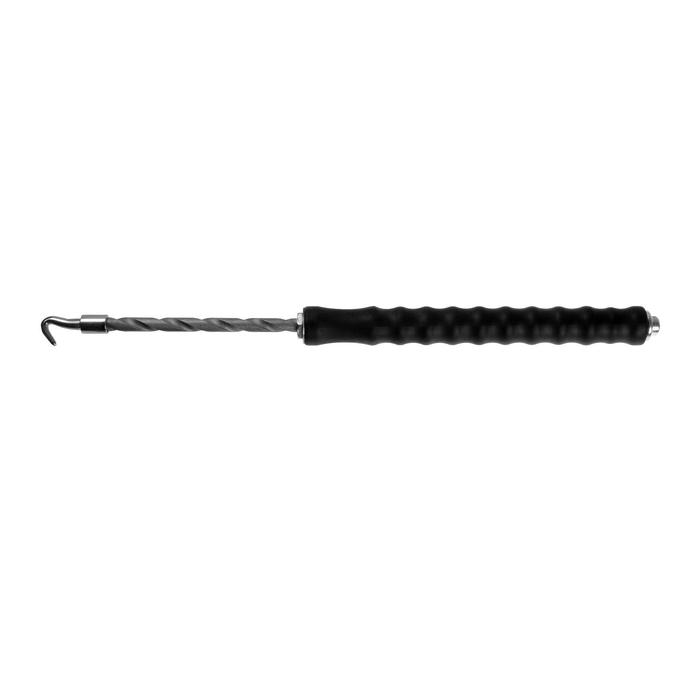

Винтовой крючок для вязки арматуры – механизированный вариант обычного крючка. Принцип действия схож: за счет вращения крюка-наконечника происходит затягивание петли. Разница в том, что вращение на наконечник передается через червячную передачу при поступательном движении ручки приспособления вверх и вниз. Скорость вязки при использовании механизированного крючка больше, цена его несколько выше, поэтому при большом объеме работы его приобретение целесообразно и позволит сэкономить время на вязку арматуры.

Крючок для вязки винтового крючка

Пистолет для вязки арматуры

При строительстве большого объекта из монолитного бетона объемы вязки настолько велики, что есть смысл приобрести пистолет для вязки. Он полностью механизирует эту операцию: моток проволоки заранее заправляется в пистолет, при вязке соединения пистолет наматывает проволоку, затягивает и скручивает петлю, после чего отрезает излишки. Расход проволоки при таком способе вязки несколько выше, зато натяжение проволоки получается равномерным. Скорость работы значительно выше, чем при вязке простым крючком. Пистолет для вязки – дорогой инструмент, поэтому его покупка и применение целесообразны только для больших объемов работы.

Пистолет для вязки арматуры

https://www.youtube.com/watch?v=FXvuG2_20ys

Крючок для вязки арматуры своими руками

Для сооружения фундамента небольшого дома или выполнения опалубки тратиться на покупку инструмента не обязательно, вполне можно сделать крючок самостоятельно. Можно взять ручку от малярного валика и согнуть ее под нужным углом, конец слегка заточить и сформировать в виде крюка. Для механизации процесса можно изготовить стержень необходимой формы из прутка, сварочного электрода или длинного гвоздя и закрепить импровизированную насадку  в шуруповерте.

Технология вязки

Проволоку режут на отрезки около 40 см, сгибают их пополам в виде петли. Подготовленную проволоку вперед петлей заводят под пересечение арматуры и поднимают вверх, свободные концы накидывают сверху и зацепляют за петлю. Под полученную обвязку заводят крюк и вращают его таким образом, чтобы проволока образовала скрутку и стянула арматурные прутки.

Для особо ответственных соединений проволоку можно слабо обмотать вокруг пересечения арматуры несколько раз, после чего закрутить полученную петлю аналогичным образом.

Образец связанной арматуры при помощи крючка

Крючок для вязки арматуры своими руками видео

Для чего производится вязка крючком арматуры

При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.

Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:

• с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
• с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
• применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.

Конструкция винтового крючка

Простейший крючок для вязки арматуры представляет собой металлический стержень, изогнутый на конце в виде крюка для удобного захвата проволочной петли. Сам стержень имеет выгнутую форму, что в совокупности с подшипником, встроенным в ручку, позволяет производить быстрое его вращение, за счет чего обернутая вокруг соединения арматуры проволочная петля затягивается, скрепляя арматурные прутья.

Крючок для вязки арматуры

Винтовой крючок для вязки арматуры – механизированный вариант обычного крючка. Принцип действия схож: за счет вращения крюка-наконечника происходит затягивание петли. Разница в том, что вращение на наконечник передается через червячную передачу при поступательном движении ручки приспособления вверх и вниз.

Крючок для вязки винтового крючка

Крючок для вязки арматуры: изготовление инструмента для вязания своими руками

Для связывания стальных заготовок пространственного каркаса применяются различные виды устройств:

• ручное. Требует приложения значительных усилий для обеспечения фиксации. Такое устройство несложно изготовить самостоятельно, затратив минимум денежных средств;
• полуавтоматическое. Используя промышленно изготовленные винтовые приспособления можно облегчить операцию по связыванию и ускорить процесс сборки силового каркаса;

• автоматическое. Применение профессионального пистолета позволяет ускорить процесс соединения металлических прутков при выполнении фиксации в промышленных масштабах.

Остановимся детально на особенности каждого вида вязального инструмента.

Арматурный крючок — инструмент, предназначенный для связывания арматуры специальной проволокой. Внешне это металлический стержень с изогнутым концом, необходимый для захватывания проволоки.

С другого конца расположена ручка. Можно купить крюк в магазине или же изготовить самостоятельно.

В зависимости от выполняемых работ требуется разнообразный инструмент:

• Простой крючок. Состоит он из изогнутого стержня с загнутым крюком. Им ведется захватывание проволоки. С другой стороны расположена рукоятка со встроенным в нее подшипником. Благодаря ему, идет вращение инструмента, и петля туго затягивается.
• Винтовой крючок. Принцип вязания проволоки тот же. Но данный крючок для вязания арматуры является механизированным приспособлением. В конструкцию встроена червячная передача. Благодаря этому, идет поступательное движение крючка в период его вращения. Значительно увеличивается скорость вязки. Но и возрастает стоимость изделия. Поэтому применяется оно при больших объемах работы.
• Пистолеты для крепления. Такие изделия применяются в случае вязки арматуры под большие фундаменты зданий, где насчитываются тысячи узлов. Работа пистолета автоматизирована. Он заправляется мотком проволоки. Как только арматура совмещается, пистолет автоматически формирует узел в нужном месте. Затем лишняя проволока обрезается. К недостатку относится излишний расход материала, но это компенсируется лучшим натяжением. Значительно возрастает скорость вязки. Приспособление дорогое, поэтому используется только на крупных объектах.

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные.

Порядок изготовления следующий:

• На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
• В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
• На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

• Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
• Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
• На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

На последнем этапе противоположная часть от ручки электрода затачивается в виде конусной формы. При помощи пассатижей она заворачивается. Изготавливается крюк для вязки арматуры такой длины, чтобы им удобно было работать.

Инструмент для вязки арматуры можно изготовить на базе шуруповерта. Заранее приготовленный крючок нужной длины и формы вставляется в патрон шуруповерта. Процесс работы такой же, как при вязке ручным приспособлением. Главное — правильно подобрать режим работы оборудования. Основным параметром является скорость вращения.

В случае использования автоматического пистолета завязывание узлов проходит со скоростью 1 узла в секунду. Нарезать проволоку не требуется, она в автоматическом режиме обрезается.

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

• Нарезанная проволока складывается вдвое.
• Протягивается под местом пересечения арматур.
• Свободные концы проволоки скрещиваются.
• Крючок протягивается в проволочную петлю и зацепляет свободные концы.
• Начинаются вращательные движения, при которых происходит заворачивание проволоки.
• Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

Методика вязки почти не зависит от того, какой крюк вы применяете – самодельный либо заводской. При использовании обычных и полуавтоматических приспособлений нужно нарезать проволоку для вязки отрезками по 300–400 мм, а затем выполнить далее указанные действия:

• один отрезок проволоки складывается вдвое и оборачивается вокруг связываемого арматурного узла;
• крюк продевается в петлю, цепляется за второй торец вязального материала;
• начинается операция скручивания проволоки посредством вращения КДВА.

Операция скручивания проволоки посредством вращения КДВА

Активно крутить механизм нужно до практически полной затяжки проволоки. Затем слегка приостановиться и подтянуть проволоку так, чтобы она затянулась, но не лопнула. Теперь можно вытащить вязальное приспособление и проверить узел на надежность крепления. Проверка производится просто – один арматурный стержень подергивают относительно второго. Пруты не должны “гулять”, если вы сделали все правильно и надежно затянули узел при помощи крючка.

Техника вязания

Крючок, предназначенный для вязания арматуры — это устройство для скрепления между собой арматурных прутьев. Вязка арматуры с помощью крючка — процесс сам по себе очень простой.

Это самый эффективный метод, так как он не требует специальных навыков и знаний, как в случае со сварочными работами. Также не нужно покупать дорогое оборудование. Единственное приспособление, которое понадобится — это крючок для вязки арматуры.

Этот простой инструмент можно приобрести в любом строительном магазине, а при желании можно научиться делать крючки для вязания самостоятельно.

Один из видов исполнения простого крючка

Вязальный крючок значительно снижает трудоемкость процесса по формированию из прутьев цельного объекта. Каркасы из металла используются при заливке бетоном стен, фундамента и т. д. Вязка арматуры происходит при помощи мягкой проволоки, которая обладает высокой гибкостью и прочностью.

Виды крючков

Разновидности крюков для вязания арматуры:

• инструменты, имеющие простое устройство;
• винтовые устройства;
• специальные пистолеты, которые не совсем относятся к крючкам.

Простые крючки

Это наипростейшее изделие для вязания, состоящее из металлического стержня с крюком на конце. Такая конструкция обеспечивает легкий захват петли. Сам стержень выгнутый, что в сочетании со встроенным в рукоять подшипником дает высокую скорость вращения устройства. За счет этого петля туго затягивается, фиксируя таким образом элементы.

Винтовые крючки

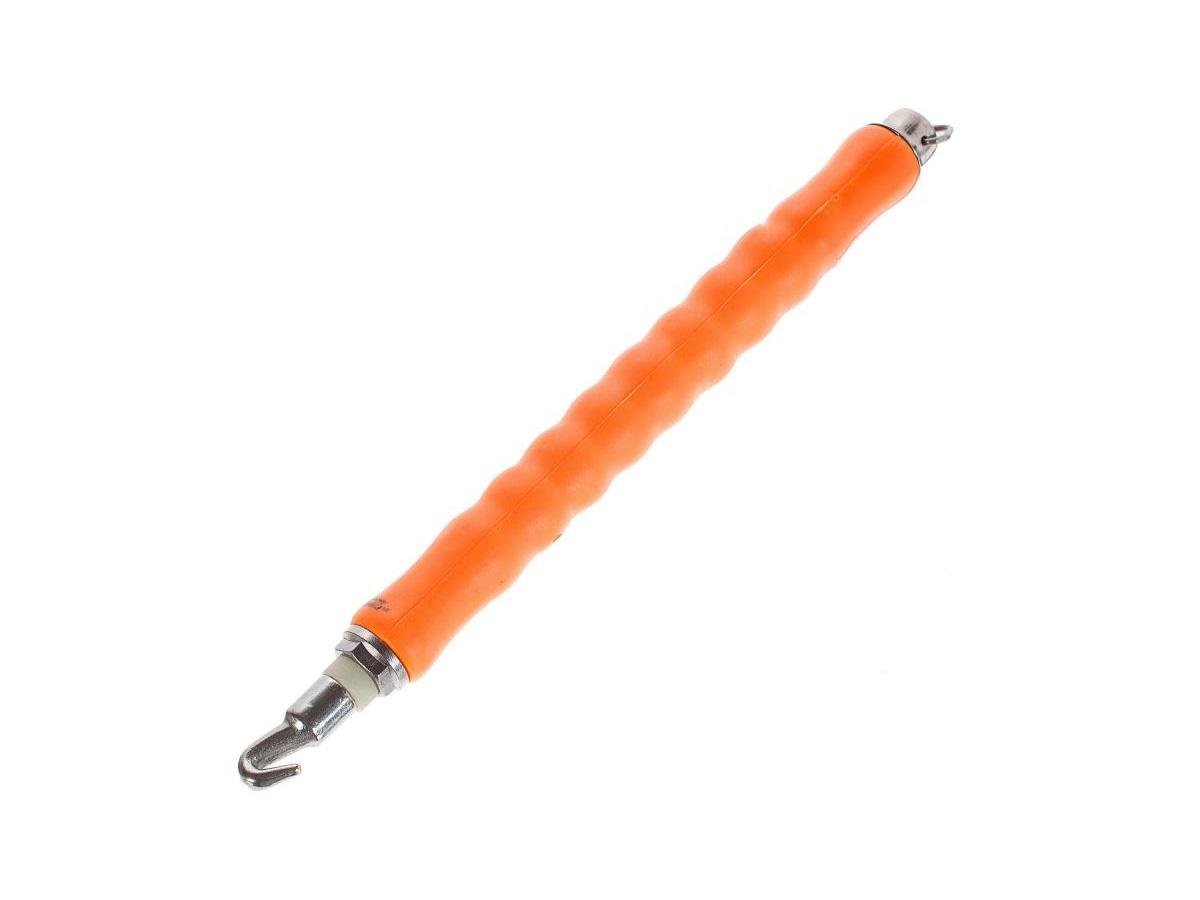

Винтовой крючок для вязки арматуры представлен в виде механизированного варианта простого крюка. Суть работы та же самая: петля затягивается за счет оборотов крюка-наконечника.

Разница состоит в том, что вращательное движение обеспечивает поступательная сила инструмента, которую в свою очередь передает червячная передача. Механизированный крючок дает более высокую скорость вязания, но и стоит он намного дороже.

Покупка инструмента целесообразна в том случае, если планируется большой объем работ.

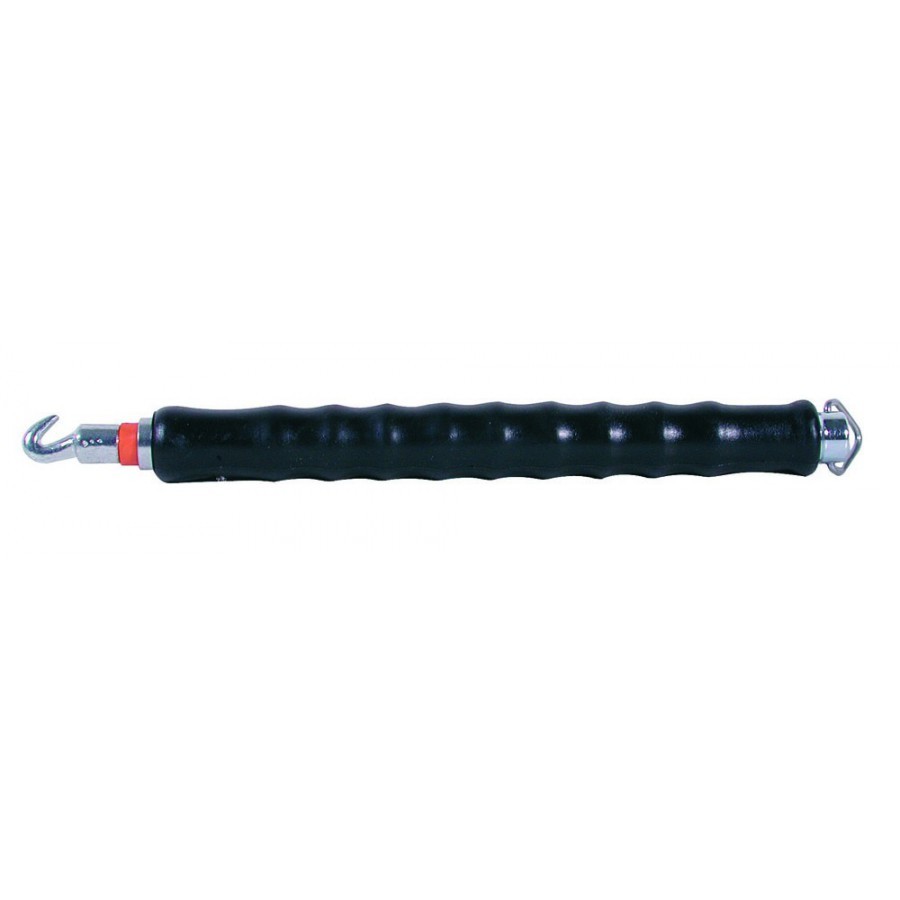

Винтовой крючок и принцип его действия

Пистолет для вязания арматуры

При возведении крупных монолитных объектов объемы вязания настолько большие, что лучше сразу купить пистолет для связывания. Устройство полностью автоматизирует процесс: пистолет заранее заправляется мотком проволоки для связки арматуры, при совмещении элементов инструмент наматывает проволоку, туго утягивает и закручивает петлю. После этого отрезаются излишки.

Вязка арматуры с помощью данной техники предполагает больший расход проволоки, зато все натяжения выполняются равномерно. Пистолет обеспечивает высокую скорость вязания: намного выше, чем при вязке простым или винтовым крючком. Это дорогостоящее приспособление, поэтому его приобретают, только если предполагается строительство крупного объекта.

Пистолеты для вязки арматуры

Техника вязания

Если используется простой крючок, вязка арматуры выполняется следующим образом.

• От проволоки отрезают кусок около 30–40 см в длину.
• Проволоку складывают вдвое и прикладывают к точке скрещивания прутьев. Это делается снизу, край проволоки чуть приподнимается.
• Конец крюка продевают в образовавшуюся петлю, второй конец загибают с другой стороны инструмента.
• Далее выполняется круговое вращение, приспособление при этом нужно держать крепко. В результате таких движений концы прутьев будут перекручиваться.
• После нескольких вращений крючок для связки арматуры извлекают из петли.

Этапы ручной вязки арматуры

Вязка арматуры не должна быть слишком тугой, в противном случае проволока просто переломится.

Схема вязания винтовым крючком аналогична. Работу начинают так же: проволоку складывают пополам, подносят к месту пересечения прутьев, края загибают и закрепляют на крючке. Различие заключается в том, что вместо вращения кистью нужно притянуть рукоять к себе.

В результате смещения стержень начинает вращаться. После этого ручку отпускают, затем повторяют действие. Количество повторений зависит от требуемой степени жесткости. Также нужно учитывать, что во время эксплуатации устройство может складываться и раскладываться.

Чтобы оно начало вращаться, нужно просто притянуть ручку к себе.

Для особо важных соединений проволоку можно несильно обмотать вокруг пересечения прутьев несколько раз, после чего приступить к закручиванию при помощи прибора.

Совсем не обязательно покупать инструмент для закладки фундамента небольшого строения или выполнения опалубки. Устройство для вязания можно легко смастерить своими руками с помощью фото- и видео инструкций.

Первое, что нужно сделать — найти сварочный электрод. С одной стороны фиксируется кусок резинового шланга (это будет что-то наподобие ручки). Рабочий конец нужно немного подточить.

Крючок для вязания можно сделать своими руками с помощью шуруповерта. В патрон устройства вставляется крючок, сделанный из простого гвоздя. В данном случае важно регулировать скорость шуруповерта: он должен работать так, чтобы не разорвать прутья.

Представленная техника является наилучшим способом связки. Она не только снижает трудозатраты и экономит средства, но и позволяет выполнять работу своими руками даже тем, кто не обладает соответствующими навыками и знаниями.

Важные нюансы

В процессе вязания лучше использовать низкоуглеродистую сталь. Если она будет плохо поддаваться деформации, можно ее слегка обжечь: недолго выдержать над пламенем, затем охладить.

Что касается диаметра, он должен быть около 1,5 мм (иначе сталь будет сгибаться очень трудно). Меньший размер приведет к тому, что при скручивании проволока для вязки арматуры порвется.

Все тонкости работы освоить за один раз сложно, тем более только по одной теории. Сущность технологии можно понять лишь на практике. Однако вязка арматуры — процесс сам по себе простой, поэтому справиться с ним под силу практически каждому.

Каркас с большим количеством арматуры нежелательно подвергать сварочным работам. Это может спровоцировать коррозию и потерю качества железа.

Специалисты советуют соединять элементы монолитной конструкции методом вязки, которая обеспечивает прочность монтажа.

Для скрепления стальной проволоки бетонных конструкций с ненагруженными участками используют специальный инструмент – крючок для вязания арматуры.

Приспособление обеспечивает удобство, быстроту и безопасность работы. С его помощью связывают между собой перпендикулярные прутья толщиной не более 2 мм в местах их пересечения. Сфера применения – ленточный фундамент, строительство жилых, производственных и административных объектов.

Вязальный крючок несложно сделать самостоятельно, если знать особенности его конструкции.

Схема вязки арматуры крючком

Технология связки арматуры довольно простая. Она не требует специальных навыков, что вполне подходит начинающим строителям. Вязание арматуры помогает узнать алгоритм работы, почувствовать оптимальное напряжение материала для создания качественных узлов. Существуют несколько видов приспособления.

Простая конструкция

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

• низкая стоимость;
• простая эксплуатация;
• подходит для труднодоступных мест.

Крюк из электрода своими рукам

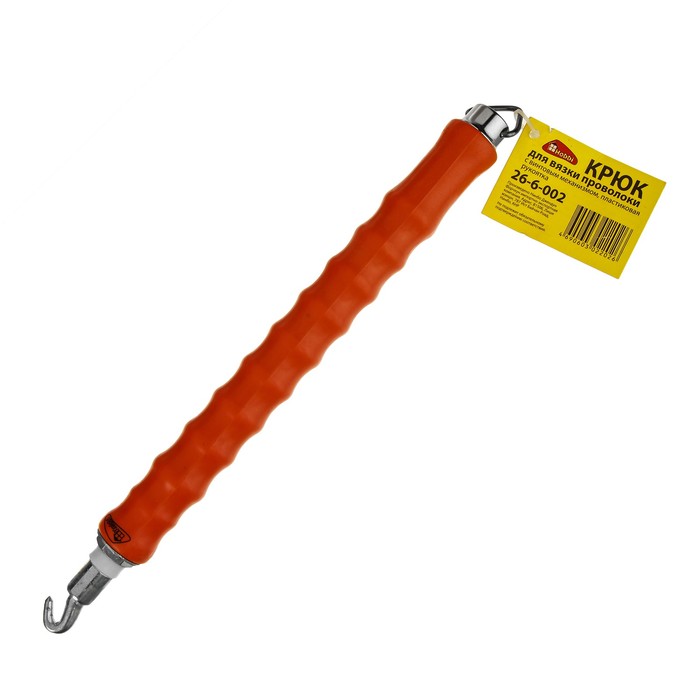

Крючок с винтом

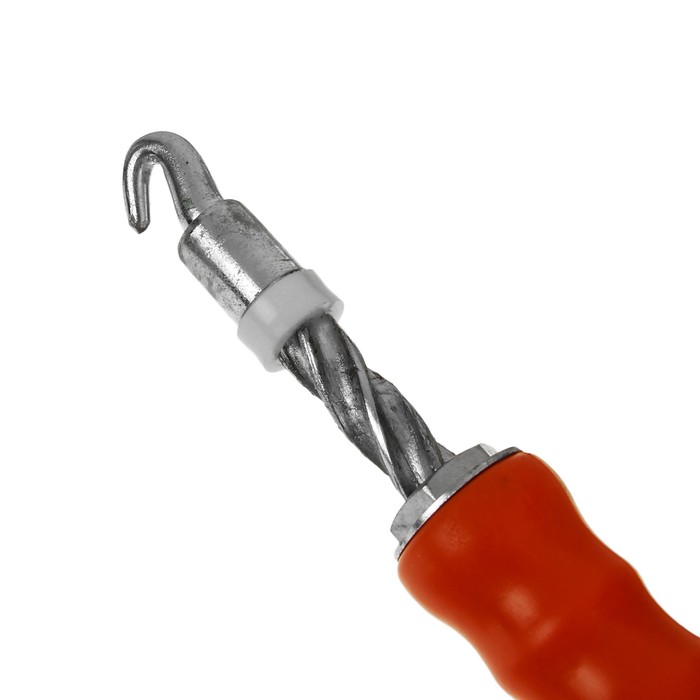

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

• долговечность;
• простота использования;
• высокая скорость.

Крючок для вязки арматуры из шуруповерта

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

• устойчивость к коррозии;
• прочность при растяжении;
• низкая теплопроводность.

Самодельный вязальный крючок для арматуры имеет небольшой размер. Он не требует много времени на изготовление. Арматурогиб состоит из двух основных элементов: основы, которая является рабочей частью, и рукоятки. Его можно смастерить двумя способами.

Для монтажа изделия понадобятся такие материалы:

• Сварочный электрод или стальная проволока диаметром 3–4 мм.
• Отрезок тонкого шланга или ручку от использованного строительного мастерка.

Изготовление крючка для вязки арматуры своими руками

• Из шланга делают рукоятку прибора под размер стержня.
• Детали скрепляют между собой с помощью эпоксидной смолы.
• Рабочую часть сгибают под углом 900 на расстоянии 6 см от рукоятки. По виду она напоминает коромысло.
• Наконечник длиной не более 2 см дугообразно деформируют.
• Вязальный крючок перед вводом в эксплуатацию натачивают напильником.

Пистолет для вязки арматуры

Преимущества профессионального устройства:

• нет необходимости предварительно разрезать проволоку на заготовки;
• проволока автоматически подается с рабочего барабана;
• достигается экономия материала за счет отсутствия проволочных отходов;
• увеличенная производительность пистолета;
• повышенное усилие петлевой затяжки;
• возможность регулировки силы скручивания и длины проволоки.

Среди основных достоинств необходимо отметить возможность автономного функционирования от аккумулятора, а также применение специального удлинителя, который позволяет выполнять работы стоя, не нагибая туловища. Конструкция устройства позволяет держать его в одной руке, а в это время второй – поддерживать стальные стержни без помощи подсобников. Продолжительность затяжки стыка не превышает одну секунду. Это очень удобно при выполнении работ в промышленных масштабах.

Одновременно с преимуществами имеются и слабые стороны:

• довольно высокая цена профессионального пистолета;
• повышенные затраты на приобретение специальной проволоки;
• неудобство использования в условиях ограниченного пространства;
• необходимость обучения вязальщиков приемам работы с инструментом.

Важно приобретать расходные материалы, соответствующие по размеру сечения и жесткости характеристикам пистолета. Иначе возможна поломка оборудования. Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов. И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента.

При строительстве большого объекта из монолитного бетона объемы вязки настолько велики, что есть смысл приобрести пистолет для вязки. Он полностью механизирует эту операцию: моток проволоки заранее заправляется в пистолет, при вязке соединения пистолет наматывает проволоку, затягивает и скручивает петлю, после чего отрезает излишки.

Поделись ссылкой – это лучший мотиватор для нас

Для сооружения фундамента небольшого дома или выполнения опалубки тратиться на покупку инструмента не обязательно, вполне можно сделать крючок самостоятельно. Можно взять ручку от малярного валика и согнуть ее под нужным углом, конец слегка заточить и сформировать в виде крюка. Для механизации процесса можно изготовить стержень необходимой формы из прутка, сварочного электрода или длинного гвоздя и закрепить импровизированную насадку в шуруповерте.

Технология вязки

Проволоку режут на отрезки около 40 см, сгибают их пополам в виде петли. Подготовленную проволоку вперед петлей заводят под пересечение арматуры и поднимают вверх, свободные концы накидывают сверху и зацепляют за петлю. Под полученную обвязку заводят крюк и вращают его таким образом, чтобы проволока образовала скрутку и стянула арматурные прутки.

Для особо ответственных соединений проволоку можно слабо обмотать вокруг пересечения арматуры несколько раз, после чего закрутить полученную петлю аналогичным образом.

Образец связанной арматуры при помощи крючка

Крючок, предназначенный для вязания арматуры — это устройство для скрепления между собой арматурных прутьев. Вязка арматуры с помощью крючка — процесс сам по себе очень простой. Это самый эффективный метод, так как он не требует специальных навыков и знаний, как в случае со сварочными работами. Также не нужно покупать дорогое оборудование.

Автоматический крюк для вязки арматуры

Строительные мероприятия неразрывно связаны с выполнением арматурных работ. Усиленные арматурным каркасом фундаменты и перекрытия обеспечивают надежность и длительный срок эксплуатации зданий.

Железобетон обладает повышенным запасом прочности, способен противостоять значительным нагрузкам и сохраняет целостность на протяжении десятилетий. Для изготовления надежного пространственного каркаса крючок вязки для арматуры является незаменимым инструментом.

Несложно изготовить крючок для вязки арматуры своими руками или использовать покупное приспособление.

Технология крепления арматуры вязкой в среде профессионалов признается очень эффективной и при этом не требующей применения дорогого и сложного оборудования. Данная операция выполняется вязальной проволокой, толщина которой находится в пределах 1–2 мм (чем больше толщина строительной арматуры, тем более толстую проволочную продукцию следует использовать).

Технология крепления арматуры вязкой

Заводские КДВА стоят совсем недорого, их можно приобрести в любом современном строймагазине. Но далеко не всегда заводская продукция подходит для вязания конкретной арматуры. Если крюк сделан тонким, он может гнуться при затяжке проволоки. Бывают и ситуации, когда изгибы КДВА неудобны для пользователя.

Недорогие заводские КДВА

Совсем несложно изготовить самодельный крючок для соединения арматурных прутьев самостоятельно, используя для этих целей подходящий стержень из металла либо обычный электрод для сварки. В следующем разделе будет рассказано о том, как самому сделать элементарный и при этом вполне надежный вязальный крюк.

Полуавтоматические крючки (их обычно называют винтовыми) характеризуются наличием особой ручки. Она выполняет при работе поступательные движения, придавая тем самым вращение наконечнику приспособления для вязания. На практике это выглядит таким образом – рабочий тянет ручку винтового КДВА на себя, наконечник начинает вращаться, вязальная проволока затягивается.

Полуавтоматический винтовой крючок

Полуавтоматические приспособления имеет смысл приобретать и использовать в случаях, когда нужно добиться высокой скорости вязания арматурных элементов в больших количествах. Для бытовых нужд покупать его нет смысла из-за высокой скорости крюка. В принципе, можно попытаться самостоятельно изготовить винтовой крючок.

Самым современным приспособлением для вязания арматуры является автоматический пистолет. Самостоятельно его не сделать, а вот купить в строительном магазине несложно. Правда, стоимость такого устройства объективно высока. Его чаще всего приобретают профессионалы, которые выполняют масштабные работы, предполагающие осуществление десятков тысяч вязочных арматурных узлов.

Автоматический пистолет для вязания арматуры

Автоматический пистолет за одну секунду без проблем вяжет один узел – скорость по-настоящему уникальная. Причем при его эксплуатации вам не понадобится разрезать проволоку для вязки на отдельные кусочки. Ее просто-напросто вставляют в приспособление, которое само наматывает проволоку, выполняет запланированную операцию, а затем еще и удаляет лишние кусочки вязального материала.

Ускорить и автоматизировать процесс скручивания позволяет специальное приспособление с реверсивным принципом действия. При первом взгляде оно похоже на стандартное ручное устройство, однако отличается наличием винтового механизма, состоящего из следующих частей:

• пластмассовой рукоятки с внутренней винтовой нарезкой;
• рабочего органа с винтовой резьбой на стержне.

Указанные элементы в собранном виде образуют механизм с возвратно-поступательным принципом действия. Реверсивное приспособление работает достаточно просто – перемещение ручки вызывает поворот рабочего органа, на который надета проволочная петля.

Преимущества реверсивного приспособления:

• увеличенная производительность связывания проволоки;
• возможность использования в зонах с ограниченным доступом;

• легкость производства вязальных операций;
• долговечность устройства при регулярном смазывании.

Приспособление имеет единственный недостаток – повышенную цену, если сравнивать со стоимостью обычного ручного инструмента.

Используя реверсивный инструмент, вязальщик, не утомляясь, может выполнить увеличенный объем работ. По эффективности винтовое устройство превосходит ручное приспособление, когда необходимо вручную протянуть и закрутить проволочные концы. Без переустановки рабочего зацепа, путем циклического перемещения рукоятки можно добиться надежного крепления.

Порядок действий по применению приспособления:

• Вставьте зацеп инструмента в скрученную петлю.
• Потяните рукоятку на себя вдоль рабочей оси.
• Верните ручку в начальное положение.
• Произведите следующий цикл перемещения.

Можно также самостоятельно сделать полуавтоматическое устройство для затягивания с помощью обычного шуруповерта. Потребуется загнутый гвоздь без шляпки или г-образный пруток, конец которого необходимо вставить в патрон инструмента. Немного потренировавшись, несложно овладеть принципами работы с использованием этого приспособления.

Крючок своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

• самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
• для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
• рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Возможны различные варианты:

• без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
• с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

• Удалите рабочее покрытие.
• Отступите с одного края пару сантиметров и загните под прямым углом.
• Сформируйте держатель прямоугольной формы с размерами 4х10 см.
• Заточите рабочую часть и придайте ей конусообразную форму.

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

• стальная проволока диаметром 8 мм и длиной 0,4 м;
• заготовка из древесины для изготовления рукоятки;
• шайбы и гайки, соответствующие диаметру стержня;
• электросварка;
• плоскогубцы;
• болгарка;
• электродрель;
• лист наждачной бумаги;
• острый нож.

Алгоритм сборки:

• Изготовьте рукоятку.
• Просверлите в ней отверстие.
• Отшлифуйте поверхность.
• Приварить гайку к торцу прутка.

• Наденьте шайбу и вставьте в отверстие ручки.
• Установите шайбу и приварите следующую гайку.
• Придайте концу стержня необходимую конфигурацию, заточите край.
• Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

• Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке.
• Нет перерасхода: остаются «хвосты» в несколько миллиметров. При больших объемах это важно.

  Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Важные нюансы

Источники: http://stroyvopros.net/fundament/kryuchok-dlya-vyazki-armaturyi.html, http://met-all.org/oborudovanie/prochee/vidy-kryuchkov-dlya-vyazaniya-armatury.html

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Соединение металлических арматурных стержней в каркас для бетонных конструкций в частном домостроительстве происходит методом вязки. Для сборки армирующего каркаса используется специальное приспособление в виде маленького крюка. Рассмотрим далее, как сделать крючок для вязки арматуры своими руками и как правильно с ним работать.

Как вязать арматуру крючком – технология фиксации

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Для всех типов вязальных приспособлений технология выполнение работ несложная. Работы по связыванию осуществляются на основании чертежа после завершения подготовительных мероприятий и установки вертикальных стержней. Широко применяется проверенный метод фиксации, выполняемый одной петлей.

Изготавливаем крючок для вязки арматуры своими руками

При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Оглавление:

1. Как изготовить своими силами
2. Правила вязки

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

• низкую стоимость;
• простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

• долговечностью инструмента;
• простотой использования;
• высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Как сделать своими руками?

Многие мастера предпочитают самодельный крючок. Для его изготовления не понадобятся сложные материалы и много времени. В качестве основы берут сварочный электрод диаметром не больше 3 мм. Ручку можно изготовить из отрезка шланга или мастерка без лопатки, который крепят на один конец электрода. С другой стороны формируют крюк. Перед работой инструмент следует слегка наточить.

Автоматический вязальный крючок для арматуры можно сделать своими руками, если воспользоваться дополнительными приборами. Один из вариантов – взять шуруповерт. В его патрон вставляют крючок, который предварительно изготавливают из гвоздя. Чтобы процесс шел быстро и без брака, необходимо отрегулировать скорость самодельного изделия.

Главная задача – не допустить обрыва проволоки, при помощи которой осуществляют вязку. Предварительно ее рекомендуется обжечь, особенно если она не гнется.

Для этого ее в течение некоторого времени держат над огнем, а перед использованием охлаждают. Диаметр проволоки должен быть не менее 1 мм (при большем – возникнут сложности со сгибом, при меньшем – может порваться).

Для вязки также понадобятся фиксаторы, представленные в виде пластиковых деталей. Они необходимы для создания защитного слоя между прутьями и опалубкой и предотвращения разрушения конструкции.

Как правильно пользоваться?

Вязка арматуры с помощью крючка происходит в такой последовательности:

• Нарезается проволока на небольшие стержни длиной около 30 см. На данном этапе можно воспользоваться болгаркой, сделав сразу нужное количество заготовок.
• Проволоку складывают вдвое.
• Берут два арматурных стержня и пропускают ее по диагонали.
• В образовавшуюся петлю вдевается крючок.
• Концы проволоки заводятся за инструмент.
• Крючком выполняют несколько вращений для получения надежного крепления. При этом не стоит слишком усердствовать, иначе проволока лопнет.

Работает один человек. Это наиболее простой и популярный метод, который используют в профессиональном строительстве и для бытовых нужд.

виды, способы изготовления и использование

• Автор: Золотые руки веб-мастера

• Опубликовано: 14.02.2019 12:57

• Просмотров:

• Время чтения (минуты): 1

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно. Сделать его самостоятельно из подручных средств тоже несложно, а уж научиться им пользоваться под силу даже ребенку.

Крючок для вязки арматуры

Что такое крючок для вязки арматуры

Арматурный крючок является ручным приспособлением, предназначенным для удобства стягивания вязальной проволоки вокруг арматурных прутьев с целью их крепления между собой. Представляет он собой металлический крючок определенной формы с удобной ручкой. Изделие возможно купить, а цена его всего от 2 до 5 у.е., или изготовить самостоятельно, зная особенности его формы.

Вязка арматуры с помощью крючка

Арматуру связывают вязальной проволокой, которая имеет толщину не более 1-2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

По форме крючок имеет вид стержня, кончик которого немного изогнут, чтобы было удобно захватывать проволоку при осуществлении самого процесса связывания. Не каждый магазинный крючок может подойти идеально. Бывает, что изгибы неудобные или неправильные, либо слишком тонкий стержень позволяет крючку гнуться. Поэтому иногда более рациональным бывает самостоятельное изготовление крючка для вязки арматуры.

Связанные прутья арматуры

Обычный крючок, изготовленный из сварочного электрода

Проще и дешевле всего сделать вязальное приспособление из обыкновенного сварочного электрода, имеющего толщину не менее 4 мм. Он прекрасно подойдет для небольшого объема работ. В случае, если необходимо обвязать большое количество арматуры, то от использования электродного крючка лучше отказаться, так как рука от него сильно устает.

В этом случае можно изготовить приспособление из куска тонкой арматуры или другого подобного металлического стержня из мягкой, но упругой стали.

Схема вязки арматуры

Как изготовить крючок из прута арматуры

Чтобы изготовить качественное и удобное приспособление, с помощью которого возможно без устали связать большое количество арматуры, потребуется:

• кусок прута арматуры либо стального стержня с аналогичными характеристиками длиной 15-20 см и диаметром сечения 6-8 мм;
• две шестигранные гайки, а также две шайбы чуть большего, чем арматура, диаметра, которые плотно можно надеть на стержень;
• любая, отслужившая свое, ручка от отвертки или малярного валика.

Виды крючков для вязки арматуры

Гайками и шайбами фиксируется на стержне ручка так, чтобы она не болталась вдоль него. При этом должно сохраняться свободное вращение ручки вокруг стержня. Вторая сторона стержня немного затачивается наподобие шила и изгибается. Как правильно изогнуть конец стержня можно посмотреть на любой фотографии. Такой вариант чуть более сложный, чем в случае с электродом, но работать им гораздо удобнее, да и назвать его одноразовым нельзя, так как у него приличный срок службы.

Схема создания крючка своими руками

Крючок винтового типа

Такое устройство не так просто изготовить самостоятельно, но приобрести готовый можно в любом магазине. Этот крючок можно считать полуавтоматическим, так как особое устройство его рукоятки позволяет вращать наконечник, совершая только поступательные движения. На практике получается, что если тянуть крючок на себя, то наконечник поворачивается и затягивает проволоку. При этом рабочему требуется прилагать минимальные усилия, а скорость вязки увеличивается в разы. Его использование очень удобно, но стоимость такого устройства гораздо выше, поэтому покупать его стоит только при больших объемах работ.

Полуавтоматический крючок

Полуавтоматический крючок, изготовленный из шуруповерта

Полуавтоматический крючок иногда делают самостоятельно очень простым способом. Для этого берут гвоздь с загнутым концом и обрубают у него шляпку. Этим концом его вставляют в шуруповерт. После недолгой тренировки можно прекрасно приспособиться стягивать арматуру вязальной проволокой с помощью этого импровизированного приспособления. Для этого нам понадобится какой-нибудь тонкий металлический стержень, к примеру гвоздь, лишенный шляпки, один кончик которого надо немного загнуть в сторону, а другой конец установить в шуруповерт.

Крючок для вязки арматуры из шуруповерта

Автоматическое устройство для связывания прутьев арматуры

Тем, кто профессионально занимается строительством, целесообразно было бы приобрести специальное автоматическое устройство, которое называется пистолетом для арматурной вязки. Использовать его очень удобно, ведь он способен делать по узлу в секунду. Проволоку можно вообще не разрезать на отдельные куски. Ее просто вставляют в устройство, которое завязывает в нужном месте узел и обрезает концы. Работает такой пистолет на аккумуляторе, что делает необязательным наличие электрического кабеля на самом строительном объекте.

Пистолет для связывания прутьев арматуры

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому. Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутье

Крючок для вязки арматуры (фото и видео)

[contents]

В большинстве случаев арматурные пруты соединяются посредством вязки. Эта технология считается наиболее эффективной, т. к. не нуждается в каких-либо навыках или же дорогостоящем оборудовании. Потребуется только крючок для вязки арматуры (фото смотрите ниже), представляющий собой достаточно примитивное приспособление, продающееся во всех строительных магазинах. Помимо того, можно изготовить крючок для вязки арматуры в домашних условиях.

Разновидности арматурных крючков

Такие приборы могут быть:

винтовыми;

простыми;

специальными пистолетами (собственно, они не являются крючками).

Поговорим о первых двух вариантах.

Винтовые приборы

Это своего рода усовершенствованный ключ. Работает крючок так: его вращают, а петля из прутьев при этом затягивается. Единственное отличие в том, что вращение выполняется от поступательной силы, передающейся через червячную передачу.

Обратите внимание! Это самый эффективный вариант крючка, поскольку у него самая высокая скорость. Но его цена при этом, разумеется, значительно выше.

Простые приборы

Простой крючок более примитивен. Он состоит из выгнутого металлического стержня, необходимого для захвата петли. А ввиду подшипника, вмонтированного в рукоятку прибора, скорость вращения существенно увеличивается.

В результате петля закручивается максимально туго, а концы арматурных прутов соединяются между собой.

Применение крючка для вязки

При использовании простого крючка рабочий процесс будет выглядеть примерно следующим образом.

Шаг 1. Вначале отрезается 30-сантиметровый кусок железной проволоки.

Шаг 2. Кусок сгибается вдвое и прикладывается к месту перекрещивания прутов. Это нужно делать снизу, слегка приподнимая проволоку. В полученную петлю засовывается крючок для вязки, а окончания загибаются с обратной стороны прибора.

Шаг 3. Далее необходимо вращать кистью, надежно удерживая прибор в ладони. При вращении концы прутьев будут как бы закручиваться друг за друга. После выполнения необходимого количества поворотов крючок извлекается из петли.

Обратите внимание! Крайне важно, чтобы образовавшаяся вязка не получилась слишком тугой, а иначе проволока может попросту переломиться.

Если используется винтовое приспособление, то методика вязки мало чем будет отличаться от описанной выше.

Шаг 1. Процедура начинается так же: проволока сгибается вдвое, прикладывается снизу к арматуре. Концы проволоки загибаются и фиксируются на арматурном крючке.

Шаг 2. Дальше процедура будет несколько другой. Вместо традиционного вращения кисти рукоять прибора необходимо тянуть на себя. Та, в свою очередь, при смещении спровоцирует вращение стержня крючка.

Шаг 3. После этого отпустите ручку и еще раз выполните процедуру. Повторяйте до тех пор, пока арматура не обретет требуемую вам жесткость.

Для более детального ознакомления с процедурой вязки советуем посмотреть приведенный ниже тематический видеоматериал.

Видео – Вязка арматуры посредством крючка

Конечно, для полного понимания процедуры одних лишь теоретических данных будет недостаточно, поэтому практика – превыше всего!

Вещей с меткой «Крючок»
