ГОСТ 30340-2012 Листы хризотилцементные волнистые. Технические условия

ГОСТ 30340-2012

Группа Ж14

МКС 91.100.40
ОКП 57 8100

Дата введения 2013-07-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом асбестовой промышленности (ОАО «НИИпроектасбест»), Некоммерческой организацией «Хризотиловая ассоциация»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к протоколу от 4 июня 2012 г.

4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2013 г.

5 ВЗАМЕН ГОСТ 30340-95, ГОСТ 8747-88 в части методов испытаний волнистых листов, ГОСТ 30301-95 в части правил приемки волнистых листов


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на волнистые хризотилцементные листы (далее — листы) и фасонные детали (далее — детали), предназначенные для устройства чердачных и бесчердачных кровель и ограждающих конструкций жилых, общественных, сельскохозяйственных и производственных зданий и сооружений.

Настоящий стандарт устанавливает требования к листам и деталям по внешнему виду, размерам, физико-механическим характеристикам, а также правила приемки, методы испытаний.

Примечание — В настоящем стандарте приведены методы определения несущей способности волнистых хризотилцеметных листов (см. приложение А) и водопоглощения (см. приложение Б), применяемых как дополнительные характеристики волнистых листов в зависимости от области их применения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 162-90 Штангенглубиномеры. Технические условия

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 3560-73 Лента стальная упаковочная. Технические условия

ГОСТ 3749-77 Угольники поверочные 90°. Технические условия

ГОСТ 6139-2003 Песок для испытаний цемента. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 10198-91 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия

ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15846-2002 Продукция, отправляемая в районны Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение

ГОСТ 24104-2001* Весы лабораторные. Общие технические требования
_______________
* В Российской Федерации действует ГОСТ Р 53228-2008.


ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30893.1-2002 Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 хризотил: Волокнистый минерал класса силикатов, группы серпентина, щелочестойкий, нерастворимый в воде и химически инертный.

3.2 хризотилцемент: Композиционный материал, сформованный на основе цемента и хризотила.

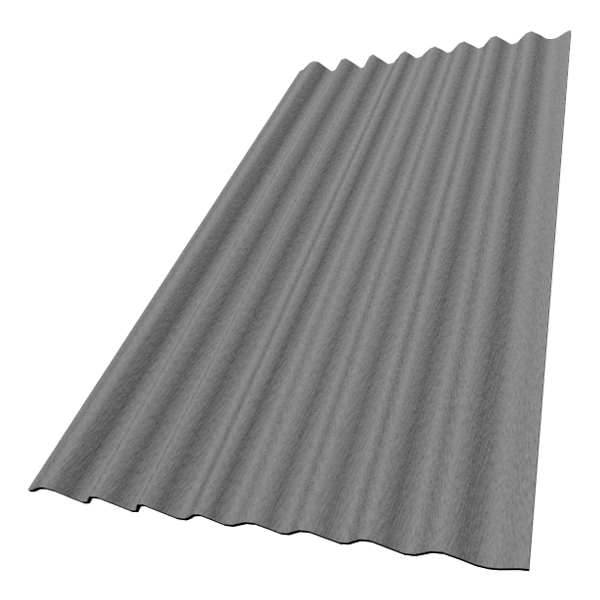

3.3 лист волнистый хризотилцементный: Изделие с повторяющимися выпуклыми и вогнутыми участками с прямыми продольными образующими.

3.4 лицевая поверхность листа: Поверхность листа, не имеющая отпечатков технического сукна.

3.5 обратная (нелицевая) поверхность листа: Поверхность листа, имеющая отпечатки технического сукна или сетки.

3.6 профиль листа: Геометрическая форма поперечного сечения листа.

3.7 волна листа: Часть хризотилцементного волнистого листа, ограниченная образующими, отстоящими друг от друга на величину, равную шагу волны.

3.8 шаг волны листа: Расстояние между двумя ближайшими образующими лицевой поверхности волнистого листа, имеющими общую касательную (см. рисунок 1).

Рисунок 1 — Шаг волны листа

Рисунок 1 — Шаг волны листа

3.9 высота волны листа: Расстояние от плоскости, касательной к двум соседним вершинам волн, до наиболее удаленной образующей лицевой поверхности впадины, находящейся между этими вершинами.

3.10 кромка листа: Линия пересечения поверхности листа с одной из смежных поверхностей.

3.11 перекрывающая кромка волнистого листа: Часть листа между продольной кромкой и ближайшей к ней вершиной волны, которая при устройстве стыка перекрывает другой лист (см. рисунок 2).

Рисунок 2 — Перекрывающая кромка листа

Рисунок 2 — Перекрывающая кромка листа

3.12 перекрываемая кромка волнистого листа: Часть листа между продольной кромкой и ближайшей к ней вершиной волны, которая при устройстве стыка полностью или частично перекрывается другим листом (см. рисунок 3).

Рисунок 3 — Перекрываемая кромка листа

Рисунок 3 — Перекрываемая кромка листа

3.13 фасонная (доборная) деталь: Хризотилцементное изделие сложной формы, предназначенное для устройства сопряжений в кровле.

3.14 морозостойкость листа: Способность листа выдерживать в насыщенном водой состоянии нормативное число циклов попеременного замораживания и оттаивания без признаков расслоения.

3.15 водонепроницаемость листа: Способность листа препятствовать сквозному проникновению воды при установленных нормативных параметрах времени и давления.

3.16 сдир: Дефект, заключающийся в отсутствии части наружного слоя со стороны лицевой поверхности листа.

3.17 щербина: Неровность в виде небольшого углубления.

3.18 поверхностный разрыв: Разрыв поверхностного слоя изделия с его лицевой стороны.

3.19 расслоение: Разделение изделия на слои параллельно поверхности.

3.20 откол: Дефект, образовавшийся из-за отламывания или откалывания кромки листа.

3.21 объем партии: Число единиц продукции, составляющих партию.

3.22 выборка: Единицы продукции, отобранные из контролируемой партии или потока продукции для контроля и принятия решения о соответствии установленным требованиям.

3.23 объем выборки: Число единиц продукции, составляющих выборку.

3.24 выборочный контроль: Контроль, при котором решение о контролируемой совокупности или процессе принимают по результатам проверки одной или нескольких выборок.

3.25 браковочное число: Минимальное число дефектных единиц продукции в выборке или число дефектов, приходящихся на сто единиц продукции, являющееся критерием для забракования партии продукции.

3.26 дефект: Каждое отдельное несоответствие продукции установленным требованиям.

3.27 дефектное изделие: Изделие, имеющее хотя бы один дефект.

3.28 малозначительный дефект: Дефект, который существенно не влияет на использование продукции по назначению и ее долговечность.

3.29 приемо-сдаточные испытания: Контрольные испытания продукции при приемочном контроле.

3.30 периодические испытания: Контрольные испытания продукции, проводимые в объемах и в сроки, установленные нормативными или техническими документами, с целью контроля стабильности качества продукции и возможности продолжения ее выпуска.

3. 31 приемочный контроль: Контроль продукции, по результатам которого принимается решение о ее пригодности к поставкам и (или) использованию.

3.32 инспекционный контроль: Контроль, осуществляемый специально уполномоченными лицами, с целью проверки эффективности ранее выполненного контроля.

4 Виды, основные параметры и размеры

4.1 По форме поперечного сечения (профилю, см. рисунки 4 и 5) листы изготавливают двух видов, определяемых высотой и шагом волны: 40/150 с симметричными и 51/177 с асимметричными кромками, где в числителе указана высота, в знаменателе — шаг волны в миллиметрах.

Рисунок 4 — Профиль листа 40/150 с симметричными кромками

— ширина; — шаг волны; — толщина; — высота волны; — высота перекрывающей волны; — высота перекрываемой волны; — ширина перекрывающей кромки; — ширина перекрываемой кромки

Рисунок 4 — Профиль листа 40/150 с симметричными кромками

Рисунок 5 — Профиль листа 51/177 с асимметричными кромками

— ширина; — шаг волны; — толщина; — высота волны; — ширина перекрывающей кромки; — ширина перекрываемой кромки

Рисунок 5 — Профиль листа 51/177 с асимметричными кромками

4. 2 Размеры листов приведены в таблице 1. Предельные отклонения от размеров не должны превышать значений, указанных в таблице 1.


Таблица 1 — Размеры листов

В миллиметрах

4.3 Сокращенные обозначения деталей приведены в таблице 2, форма деталей — на рисунках 6-10.


Таблица 2 — Сокращенное обозначение деталей

Рисунок 6 — Коньковые детали

Рисунок 6 — Коньковые детали

Рисунок 7 — Арочные коньковые детали

Рисунок 7 — Арочные коньковые детали

Рисунок 8 — Упрощенные коньковые детали

Рисунок 8 — Упрощенные коньковые детали

Рисунок 9 — Равнобокая угловая деталь

Рисунок 9 — Равнобокая угловая деталь

Рисунок 10 — Лотковая деталь

Рисунок 10 — Лотковая деталь

4.4 Основные размеры деталей должны соответствовать указанным в таблице 3.


Таблица 3 — Основные размеры деталей

В миллиметрах

4.5 Листы и лотковые детали должны иметь прямоугольную форму в плане. Отклонение от прямоугольности не должно быть более 15 мм.

4.6 Продольные кромки листов, лотковых и равнобоких угловых деталей должны быть прямолинейными. Отклонение от прямолинейности не должно быть более 10 мм.

4.7 Справочная масса листов и деталей приведена в приложении В.

4.8 Условное обозначение листов должно включать в себя:

— обозначение профиля листа;

— число волн;

— размеры (длину и ширину), мм;

— толщину, мм;

— обозначение настоящего стандарта.

Пример условного обозначения восьмиволнового листа профиля 40/150, длиной 1750 мм, шириной 1130 мм, толщиной 5,8 мм:

40/150-8-1750х1130×5,8 ГОСТ 30340-2012.

То же шестиволнового листа профиля 51/177, длиной 1750 мм, шириной 1097 мм, толщиной 6,0 мм:

51/177-6-1750х1097×6,0 ГОСТ 30340-2012.

4.9 Условное обозначение деталей должно включать в себя сокращенное обозначение детали и обозначение настоящего стандарта.

Пример условного обозначения коньковой перекрывающей детали к листам профиля 40/150:

КД-40/150-2 ГОСТ 30340-2012.

5 Технические требования

5.1 Характеристики листов

Листы и детали должны изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.

5.1.1 Внешний вид

5.1.1.1 Листы и детали не должны иметь отколов, пробоин, сквозных трещин и расслоений.

Допускаются следующие малозначительные дефекты:

— отдельные сдиры протяженностью в любом направлении не более 100 мм;

— отдельные щербины с одной стороны листа (детали) размером не более 15 мм в направлении, перпендикулярном кромке изделия. Общая величина щербин, измеренная вдоль кромки изделия, не должна превышать 60 мм;

— отдельные поверхностные разрывы (см. 3.18) длиной не более 100 мм и шириной 2 мм;

— шероховатость и отпечатки от технологических металлических прокладок;

— отдельные неровности (выпуклости, углубления) длиной и шириной не более 35 мм, высотой (глубиной) не более 1 мм.

Суммарное число малозначительных дефектов на одном листе (детали) в любой комбинации должно быть не более трех, а число листов (деталей) с такими дефектами в выборке должно быть не более одной трети ее объема.

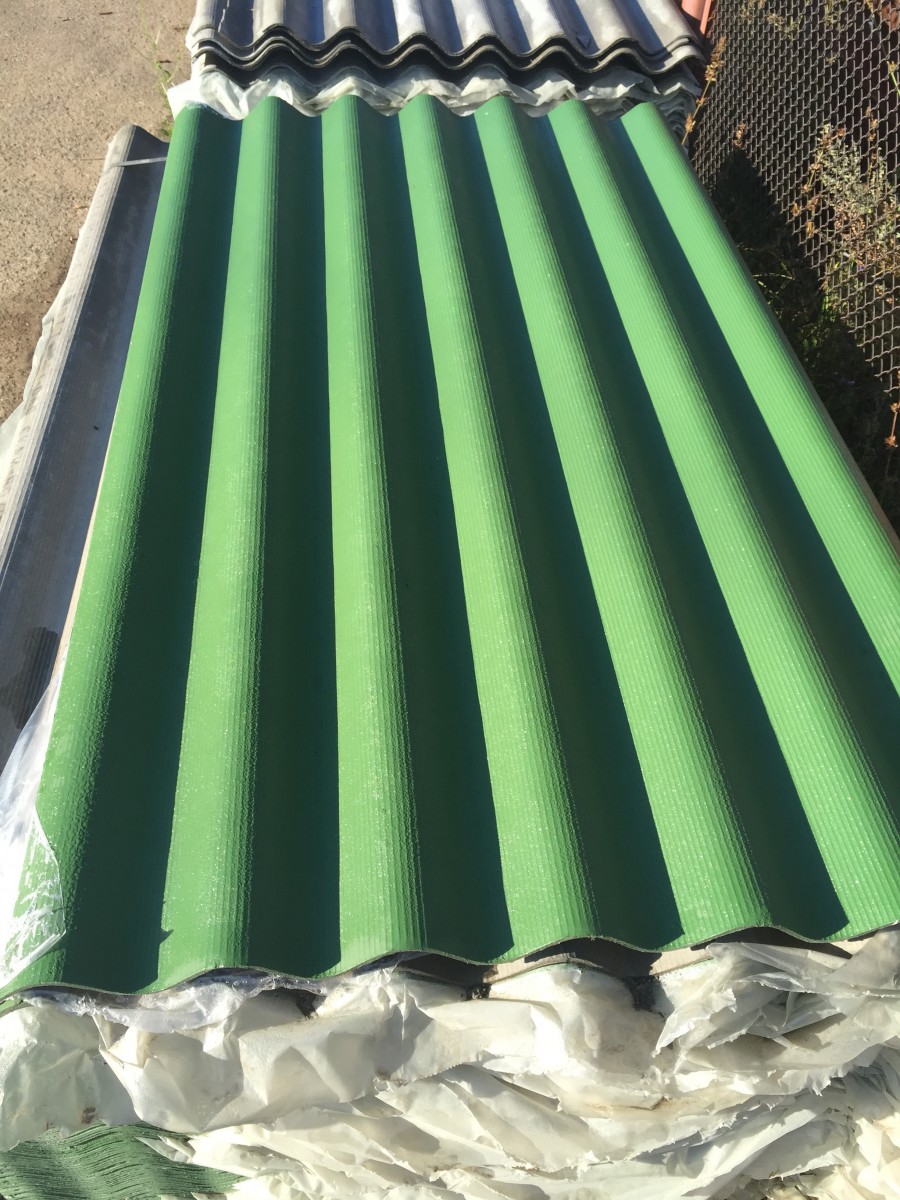

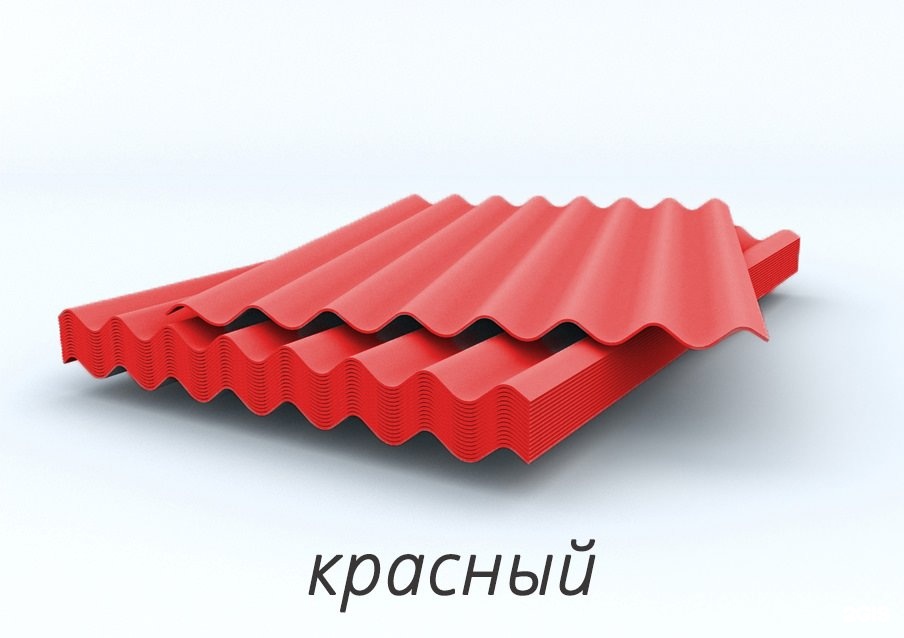

5.1.1.2 Листы и детали могут выпускаться неокрашенными и окрашенными.

5.1.1.3 Цвет окрашенных листов и деталей и интенсивность их окраски должны соответствовать образцам-эталонам, утвержденным предприятием-изготовителем, или каталогам.

5.1.1.4 Поверхность листов и деталей должна быть равномерно окрашенной, без высолов и пятен, видимых на расстоянии 10 м.

5.1.1.5 Окрашенная поверхность листов и деталей должна быть устойчива к истиранию. Прочность цветного покрытия, измеряемая количеством израсходованного при истирании кварцевого песка, должна быть не менее 3 кг.

5.1.2 Физико-механические показатели листов и деталей должны соответствовать указанным в таблице 4.


Таблица 4 — Физико-механические показатели листов и деталей

Волнистые асбестоцементные листы — технические характеристики покрытия, как выбрать размеры материала, устройство кровли, смотрите фото +видео

Удобнее всего укладывать листы на деревянной обрешетке с использованием шнура вдоль ската. Перекрытие должно укладываться выше на 140 мм, если уклон составляет от 30 до 58 %. При более крутом уклоне – на 120 мм. Не забывайте и об учете направления господствующих ветров в вашем климатическом поясе. Открытые кромки листов обязательно нужно обращать в подветренную сторону.

Крыша покрывается асбестоцементными листами. При этом применяется метод перекрытия одного листа другим на одну волну (плотный нахлест) При этом можно как смещать листы в каждом последующем ряду, так и срезать примыкающие углы.

Во время укладки асбестоцементных листов, следите – чтобы не было схождения четырех углов в одном месте. В противном случае листы могут быть искривиться или неплотно прилегать. В этом случае нагрузка снега или ветра приведет к деформациям. Это в свою очередь образует трещины. Кроме того под неплотные стыки поддувает ветер и часто заносит снег на чердак. В таком случае, рекомендуется подложить под шифер рубероид. При этом необходимо будет укладывать сплошную обрешетку – что приведет к увеличению кровельных расходов.

При обнаружении зазоров между шиферными листами, следует замазать их с помощью мастики. Этот состав включает в себя 45% (по объему) битума марки БН-90/10, 30% солярки, 12% известняка и 13% волокнистого асбеста. Для нанесения мастики лучше всего использовать деревянный шпатель. Слой нанесения – 5–6 мм, ширина в поперечных соединениях – 30–40 мм, в продольных – 60–70 мм.

Крепим шифер на обрешетке

Для крепления листа к обрешетке используется шиферный гвоздь или шурупы, длиной 100 мм. Они также должны иметь металлическую шайбу и резиновую прокладку. Ее необходимо покрыть окрасочным составом (например, грунтовкой) на натуральной олифе, или мастикой. Забивайте гвоздь до тех пор, пока из–под шайбы не появятся остатки краски. При этом не следует добивать до конца. Рекомендуется оставлять около 2–3 мм.

Асбестоцементные листы не должны быть прибиты гвоздями. В противном случае, на материале могут образоваться трещины, которые с течением времени разойдутся. При установке шифера в районах с сильными ветрами, необходимо использовать только шурупы и скобы в карнизном ряду.

При отсутствии специальных деталей для конька из шифера, этот элемент можно защитить сталью или досками. Их нужно обрезать и сбить между собой под необходимым углом.

Асбестоцементная кровля и уход за ней

При обнаружении на кровле лишайника ­– просто обметите поверхность, очистите от лишайника и покрасьте ее. Но это лишь в том случае, если не имеется никаких механических повреждений. Окраска производится масляной краской жидкой консистенции. Для краски не жалейте олифы. После окрашивания, кровля обычно служит еще 3–4 года.

Окрашиваем асбестоцементную кровлю

Перед окраской кровли, поверхность заранее грунтуется. Для окраски асбестоцементной кровли используют маховую кисть или ручник.

Ремонтируем асбестоцементную кровлю

Осуществите изъятие поврежденного листа из ряда. При этом соседний лист должен оставаться на месте. Для укладки нового листа нужны как минимум 4 рабочих руки. Один человек должен приподнять ослабленные сбоку и сверху листы, а второй – уложить новый асбест на перекрываемую кромку соседнего листа. После этого материал продвигается по направлению к коньку. В момент совпадения нижней кромки нового листа с кромкой ряда – материал крепится к основанию. Не забывайте о смазке мягких шайб во всех креплениях. Для этого используется суриковая краска.

Ремонт шиферной кровли, подробнее на видео:

Ремонтируем асбестоцементные листы

Если на шиферных листах образовались небольшие трещины, то их можно оклеить толем, рубероидом или тканью на мастике. Процесс оклеивания осуществляется вручную. Используя кисть, на гофры наносится мастика, затем наклеивается ткань ­– все это плотно прижимается к поверхности материала.

При замене до 10 квадратных метров асбестоцементного покрытия, первым делом следует разобрать кровельное покрытие, расположенное сверху. Только после этого можно будет извлекать поврежденные листы. При укладке новых листов, соблюдается асбестоцементные листы гост. В соответствии с ней, укладывать материал нужно снизу вверх, или от карниза к коньку. При этом нижний ряд перекрывается на 120 мм при уклоне от 58 %, и на 140 мм – при небольших уклонах. Для крепежа листов используется один гвоздь или шуруп. Не забывайте подкладывать мягкую шайбу под его головку.

Ремонтируем кровельный лоток

Лоток может разбиться или треснуть в процессе эксплуатации кровли. Процесс его замены осуществляют как минимум два кровельщика. Первым делом укладываются ходовые мостики. На скатах удаляют несколько листов, которые перекрывают доступ к поврежденному лотку. После этого ослабляются крепления и отвинчиваются шурупы. На место поврежденного лотка происходит укладка нового материала.

волнистые листы, волновой и плоский асбоцементный материал, огнестойкость

Содержание:

Такой материал, как асбестоцементный шифер, известен давно. Но и в настоящее время на крышах многих строений можно увидеть кровельное покрытие, выполненное именно из него. Главное достоинство таких крыш – продолжительный эксплуатационный срок. Бывают разные виды шифера, которые и рассмотрим далее.

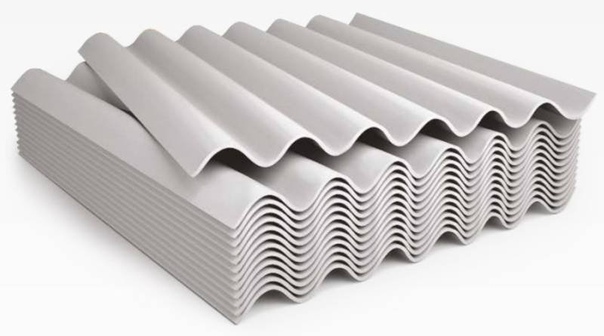

Характеристики асбестоцементного шифера

Давайте рассмотрим, из чего делают шифер, каков его состав. При изготовлении этого материала используется асбест, являющийся минералом, который добывают в горных шахтах. Его в тоже время называют горным льном, поскольку он обладает прочной и одновременно волокнистой структурой.

Асбест в чистом виде опасен для здоровья людей, поскольку при попадании в органы дыхания он способен раздражать слизистую и вызывать рубцевание тканей. В европейских странах учли предостережение организаций здравоохранения и экологов и прекратили производить шиферную кровлю.

При этом асбест продолжали использовать при изготовлении продукции в других промышленных сферах. Например, денежные знаки печатают с добавлением этого мелкоизмельченного минерала, тем самым увеличивая срок их службы.

Но применение асбеста при производстве шифера и других строительных стройматериалов не опасно, поскольку он вступает в прочную химическую связь с цементом. Содержание данного горного минерала в листах асбоцементного шифера не превышает 18%. Этого вполне достаточно, чтобы придать кровельному покрытию прочность, долговечность и устойчивость к растяжению.

Производство волнистого материала

Чтобы изготовить шифер волновой или плоский, подготовленную сырую массу нужно пропустить через формовочное оборудование. Плоский асбестоцементный шифер выпускают двух видов: прессованный и непрессованный. Способ изготовления прессованных листов понятен из его названия. Стоит заметить, что размер плоского шиферного листа бывает разным.

Кровельный материал, содержащий асбест, производят разных модификаций:

1. Волнистый шифер, имеющий обычный профиль. На прямоугольном листе этого материала можно насчитать от 6 до 8 волн.
2. Волнистый шифер с унифицированным профилем. Такие листы имеют большие размеры по сравнению с обычными изделиями.
3. Усиленный профиль. Данную продукцию применяют при строительстве многих промышленных объектов.

Что касается габаритов обычного шиферного листа, то они стандартны:

• ширина –1,5 метра;
• длина – 3 –3,5 метра;
• толщина – 8 –10 миллиметров;
• средний вес около 20 килограммов.

Допускается незначительное отклонение от стандарта. Некоторые производители выпускают листы, имеющие меньшую толщину — от 6 до 8 миллиметров, соответственно и размеры у изделий будут меньше. В этом случае они составляют 2,5х1,2 метра. Необходимо изначально учитывать, сколько весит лист шифера, чтобы правильно сделать расчет стропильной системы и обрешетки.

Преимущества и недостатки шифера в листах

Помимо долговечности, прочности и доступности у асбестоцементных листов имеются и другие достоинства. Одним из них является хорошая шумоизоляция – в зданиях, покрытых ими, не слышно звуков падающих дождевых капель или градин.

Кровля, покрытая асбестоцементным покрытием, отличается высокой теплоизоляцией. Она нагревается в жаркую погоду гораздо меньше металлической крыши. Кроме этого шиферной кровле не страшны перепады температуры окружающей среды. Например, если после дневной жары ночью начались заморозки, на сроке службы покрытия это никак не отразится.

Благодаря наличию асбеста, обеспечивается огнестойкость шифера – он не горит и не распространяет пламя, поэтому согласно ГОСТу его относят к негорючим материалам.

Из недостатков асбестоцементного шифера следует отметить:

• большой вес;
• нарастание мха через время;
• хрупкость;
• также вам стоит изучить вопрос, вреден ли шифер для здоровья, и решить, использовать ли этот материал.

Если необходимо возвести легкую кровлю, чтобы снизить нагрузку на фундамент, тогда выбор шиферных листов с асбестом не будет лучшим решением. Для понижения хрупкости производители данной продукции наносят полимерный слой.

От нарастания мха защищает это же покрытие. Окрашивание полимерными красками увеличивает устойчивость материала к влаге, продлевая срок его службы на несколько десятилетий.

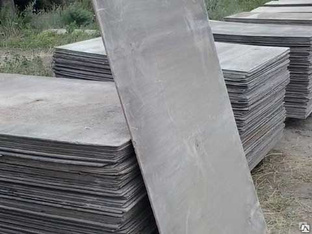

Шифер асбестоцементный волновой и плоский используют не только в качестве покрытия крыш – им обшивают балконы и лоджии. На дачных участках часто можно увидеть заборы и ограждения, построенные из этого кровельного материала.

При необходимости плоские листы разрезают, придавая им нужную форму, если размер плоского шиферного листа не подходит изначально.. Резка шифера не требует владения никакими специальными навыками, требуются только соответствующие инструменты и сноровка. Задействуют асбестоцементный плоский шифер при отделке разных поверхностей. В промышленной сфере этот материал известен как прекрасная изоляционная продукция. При использовании плоских листов в декоративных целях следует брать тонкий шифер.

Даже старым изделиям находится применение – из них сооружают сараи для домашней птицы, навесы для дров и прочих хозяйственных потребностей. Порезав листы на полосы, можно сделать бордюры для огородных грядок.

Ремонт волнового шифера на кровле

Как и всякий строительный материал, асбестоцементные листы постепенно разрушаются – трескаются и ломаются. Чтобы устранить дефекты, требуется проведение ремонта. Проще всего это сделать при помощи специально подготовленного состава, которым замазывают  разломы и трещины.

Для его приготовления используют олифу и мел в равных пропорциях. Их смешивают и замазывают поврежденные места. После полного высыхания раствора наносят слой битумной мастики. Она также должна высохнуть, а поверх окрашивают любой краской.

Если места расколов и трещин имеют большие размеры, тогда лучше использовать заплатки из ткани. Места повреждений тщательно очищают и покрывают грунтовкой. Для наклейки заплаток используют густую краску. Размер тканевой заплатки должен превышать площадь восстанавливаемого участка.

Подмена понятия

Так как асбестоцементные листы были популярны длительное время, маркетологи идут на хитрость. Они используют название шифер для новой кровельной продукции, давая материалам схожие наименования.

В настоящее время востребованным у потребителей стал мягкий шифер. Он имеет следующие качества: красивый вид, долгий эксплуатационный срок и несложный монтаж. Одно из его главных достоинств – легкий вес, что упрощает транспортировку и эксплуатацию.

К оригинальному шиферу данная продукция не имеет отношения. Ее еще называют битумной кровлей или ондулином. Производят мягкий шифер из целлюлозных или минеральных волокон, которые пропитывают высокоочищенным битумом.

Металлический шифер представляет собой листы стали волнообразного профиля. Чаще всего кровлю из этого материала можно увидеть на магазинах и промышленных предприятиях. Этот материал стоит недорого. Окрашенные листы металлического шифера используют для обустройства крыш на жилых домах. Свое название это кровельное покрытие получило благодаря тому, что оно имеет внешнее сходство с асбестоцементным шифером.

Еще один современный материал для укладки на кровлю – пластиковый. Применяют такой шифер для устройства несложных конструкций – теплиц, оранжерей, беседок, террас и т.д. У пластикового покрытия имеется множество достоинств, среди которых прочность, легкость, простая эксплуатация.

Прозрачный шифер придает постройкам особую атмосферу, он позволяет выращивать растения в зимнем саду. С асбестоцементными листами данный вид покрытия объединяет только наличие волнистого профиля.

ГОСТ 30340-95 Листы асбестоцементные волнистые. Технические условия

Принявший орган: Минстрой России

Дата введения 01.09.1996

Предисловие

1 РАЗРАБОТАН Акционерным обществом “Стромкомпозит” Российской Федерации

ВНЕСЕН  Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 19 апреля 1995 г.

За принятие проголосовали:

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 22 февраля 1996 г. N 8-12

4 ВЗАМЕН ГОСТ 20430-84 и ГОСТ 16233-77

ВНЕСЕНА поправка, опубликованная в ИУС N 4, 1997 год

Поправка внесена изготовителем базы данных

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на асбестоцементные волнистые  листы (далее — листы) и детали к ним, предназначенные для устройства кровель и стеновых ограждений зданий и сооружений.

Стандарт устанавливает обязательные требования, изложенные в разделах 6, 7, подразделах 4.2, 4.3, 8.2, пунктах 3.2, 3.4-3.7, 4.1.2-4.1.4, 4.4.2, 8.1.3-8.1.5.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 3560-73 Лента стальная упаковочная. Технические условия

ГОСТ 8747-88 Изделия асбестоцементные листовые. Методы испытаний

ГОСТ 10198-91 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 22235-76 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению  сохранности при производстве погрузочно-разгрузочных и маневровых работ

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30301-95 Изделия асбестоцементные. Правила приемки

3 ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ

3.1 По форме поперечного сечения (профилю, рисунок 1) листы изготавливают двух видов, определяемых высотой и шагом волны; обозначение профиля листа — 40/150; 54/200, где в числителе указана высота, а в знаменателе — шаг волны в миллиметрах.

Рисунок 1 — Форма поперечного сечения волнистого листа

3.2 Основные размеры листов должны соответствовать указанным в таблице 1.

Таблица 1

 В миллиметрах

3.3 Форма  деталей  и  их сокращенное обозначение приведены на рисунках 2-5 и в таблице 2.

Таблица 2

Рисунок 2  —  Коньковые детали

Рисунок 3  —  Упрощенные коньковые детали

Рисунок  4  —  Равнобокая угловая деталь

Рисунок 5  —  Лотковая деталь

3.4  Основные размеры деталей должны соответствовать указанным в таблице 3.

Таблица 3

В миллиметрах

Асбестоцементная кровля: материал, характеристики, технология | Строительный справочник | материалы — конструкции

Асбестоцементные листы

Асбестоцемент является композиционным материалом. Изготавливают его из цемента, асбеста и воды. Он обладает высокими физико-механическими свойствами благодаря армированию цементного камня тонкими волокнами асбеста: высокой механической прочностью при изгибе, небольшой плотностью, малой теплопроводностью, стойкостью против выщелачивания минерализованными водами, малой водонепроницаемостью и высокой морозостойкостью. Недостатками асбестоцемента являются понижение прочности при насыщении водой, хрупкость и коробление при изменении влажности и токсичность. Основным сырьем для производства асбестоцементных изделий являются асбест 3-, 4-, 5- и 6-го сортов (10…20% по массе), и портландцемент марок 300, 400, 500 (80…90 %). При производстве цветных асбестоцементных изделий наряду с асбестом и цементом применяют красители, а также цветные лаки, эмали и смолы.

Безопасность и качество шифера

Для того, чтобы выбрать качественный шифер, который прослужит долгие годы, необходимо знать, кто и где выпускает этот шифер, поскольку качество данного материала зависит главным образом от условий производства.

Кроме того, на качество шифера значительно влияет его погрузка и транспортировка — они должны производится в полном соответствии с требованиями, установленными для данной группы товаров. Так, погрузка и транспортировка шифера должна быть максимально аккуратной – необходимо избегать жестких ударов и прочих факторов, которые могут повредить шифер.

О безопасности асбестоцементного шифера споры идут уже давно. Так, в некоторых европейских странах асбестоцементный шифер запрещен к использованию, поскольку Международным агентством по исследованиям рака (МАИР — ВОЗ) он признан канцерогеном первой степени.

Однако стоит обратить внимание, что в эту же категорию входят и такие продукты, как бензин, алкогольные напитки, древесная пыль, соленая рыба, табак, оральные контрацептивы, и еще много других веществ, с которыми человек контактирует практически ежедневно.

Кроме того, в обычных условиях повысить безопасность шифера можно обыкновенной покраской, которая предотвратит распространение в воздухе асбестовых волокон.

Производители шифера

На сегодняшний день в России работают более десятка предприятий, производящих шифер. Эти компании расположены в самых разных городах страны, имеют разное оборудование – если на некоторых предприятиях продолжает эксплуатироваться старое оборудование белорусского производства, то на других заводах уже давно работают современные европейски технологические линии. Естественно, в плане качества будут выигрывать последние.

Отечественный шифер нового поколения в настоящее время выпускает шесть из десяти комбинатов России — это ООО «Комбинат «Волна», ОАО АЦИ «Комбинат «Красный Строитель», ОАО «Себряковский комбинат асбестоцементных изделий», ОАО «ЛАТО», ОАО «БелАЦИ». Невысокая цена, широкая цветовая гамма и конкурентоспособные потребительские качества делают его особенно популярным, и сегодня такой шифер можно смело назвать качественной кровлей для эконом-класса.

Большая часть поставок импортного шифера в Россию осуществляется из Китая. Китайский шифер характеризуется неплохим качеством, однако по своим потребительским характеристикам он часто уступает отечественным аналогам, а по цене — превышает.

Классификация асбестоцементных изделий

По форме — листы плоские, и профилированные; профилированные делят на волнистые, двоякой кривизны и фигурные. По назначению — кровельные, стеновые, облицовочные, для элементов строительных конструкций. По способу изготовления — прессованные и непрессованные. По размерам — мелкоразмерные длиной до 2000 мм, и крупноразмерные длиной 2000 мм и более. По виду отделки лицевой поверхности — серые, неокрашенные и офактуренные. В малоэтажном строительстве применяют в основном волокнистые асбестоцементные листы.

Асбестоцементные листы волнистые в зависимости от основных размеров и области применения подразделяются на волнистые листы обыкновенного профиля ВО, кровельные усиленного профиля ВУ-К, стеновые ВУ-С и ВУ-5, волнистые унифицированного профиля УВ-6 и УВ-7,5, средневолнистые СВ-40, волнистые периодического сечения.

Волнистые листы обыкновенного профиля ВО. Выпускают листы длиной 1200±15 мм, шириной 686 (+10, -5), толщиной 5,5 (+0,7, -0,2), высотой 28±2, шагом волны 115±2. Масса листа 9,8 кг. Лист ВО перекрывает 0,6 м2 площади крыши.

К обыкновенным волнистым листам выпускают детали коньковые К-1 и К-2, которые предназначаются для устройства коньков; лотковые Л-135 — для устройства ендов, угловые У-90 и У-120 — для устройства перехода ската кровли к дымовым и вентиляционным трубам. При испытании листы асбестоцементные обыкновенного профиля должны выдерживать 25 циклов попеременного замораживания и оттаивания без каких-либо признаков разрушения; должны быть водонепроницаемы, т.е. через 24 ч испытания на нижней поверхности листов не должно появляться капель воды. Листы должны иметь прочность при изгибе не менее 16 МПа; средняя плотность листов не менее 1,6 г/см3. Лицевая поверхность листов может быть окрашена минеральными природными или искусственными пигментами, такими, как железный сурик, оксид хрома, редоксайд и др. При транспортировании листы укладывают стопами и закрепляют. При погрузке и разгрузке изделия нельзя сбрасывать с любой высоты.

Асбестоцементные волнистые листы усиленного профиля ВУ-К имеют длину 2300…2800 мм, ширину 994, толщину 8, высоту волны 50. Шаг волны 167 мм. Масса листа 36…44 кг.

Асбестоцементные волнистые листы унифицированного профиля УВ-6 и УВ-7,5 укрупненного размера имеют шестиволновый профиль, ширина листа 1125 мм, длина 1750…2000 мм или 2500 мм, толщина 6…7,5 мм. Обозначение УВ-7,5-1750 указывает толщину и длину листа, мм. Высота волны: перекрываемой — 45 мм; перекрывающей — 54 мм. Такие листы более индустриальны в производстве кровельных работ и надежнее в эксплуатации. Например, каждый лист УВ покрывает около 1,5 м2 крыши и имеет по сравнению с листами ВО в 2 раза меньше стыков. Назначение листов типа УВ зависит от их характеристик. Для чердачных кровель жилых и общественных зданий и сооружений применяются листы УВ-6-1750; для свесов чердачных кровель и стеновых ограждений производственных зданий — УВ-6-2000; для кровель производственных зданий — УВ-7,5-1750; для элементов кровель производственных зданий и сооружений — УВ-7,5-2000; УВ-7,5-2500. Листы типа УВ выпускают высшего и первого сорта (табл. 10).

характеристики, вес, размеры и цена за шт

Асбоцементные листы, изготавливаемые по особой технологии, не теряют своей актуальности в частном строительстве, а их модернизированные варианты широко используются в производственной и коммунальной сфере.

Оглавление:

1. Разновидности и описание
2. Преимущества и нюансы использования
3. Рекомендации для покупателей
4. Цены

Определение

Шифер – изделия с плоским или волнистым поперечным сечением из смеси портландцемента (80-90 %) и хризотил-асбеста (10-20 %) с добавкой кварцевого песка, красителей и воды. Эта связка представляет собой прочный волокнистый продукт, а по сути – фиброцемент с каркасом из волокон хризотила.

ГОСТ 30340-95 Листы асбестоцементные волнистые. Технические условия

Принявший орган: Минстрой России

Дата введения 01.09.1996

Предисловие

1 РАЗРАБОТАН Акционерным обществом “Стромкомпозит” Российской Федерации

ВНЕСЕН  Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 19 апреля 1995 г.

За принятие проголосовали:

3 ВВЕДЕН В ДЕЙСТВИЕ с 1 сентября 1996 г. в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 22 февраля 1996 г. N 8-12

4 ВЗАМЕН ГОСТ 20430-84 и ГОСТ 16233-77

ВНЕСЕНА поправка, опубликованная в ИУС N 4, 1997 год

Поправка внесена изготовителем базы данных

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на асбестоцементные волнистые  листы (далее — листы) и детали к ним, предназначенные для устройства кровель и стеновых ограждений зданий и сооружений.

Стандарт устанавливает обязательные требования, изложенные в разделах 6, 7, подразделах 4.2, 4.3, 8.2, пунктах 3.2, 3.4-3.7, 4.1.2-4.1.4, 4.4.2, 8.1.3-8.1.5.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 3560-73 Лента стальная упаковочная. Технические условия

ГОСТ 8747-88 Изделия асбестоцементные листовые. Методы испытаний

ГОСТ 10198-91 Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 22235-76 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению  сохранности при производстве погрузочно-разгрузочных и маневровых работ

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30301-95 Изделия асбестоцементные. Правила приемки

3 ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ

3.1 По форме поперечного сечения (профилю, рисунок 1) листы изготавливают двух видов, определяемых высотой и шагом волны; обозначение профиля листа — 40/150; 54/200, где в числителе указана высота, а в знаменателе — шаг волны в миллиметрах.

Рисунок 1 — Форма поперечного сечения волнистого листа

3.2 Основные размеры листов должны соответствовать указанным в таблице 1.

Таблица 1

 В миллиметрах

3.3 Форма  деталей  и  их сокращенное обозначение приведены на рисунках 2-5 и в таблице 2.

Таблица 2

Рисунок 2  —  Коньковые детали

Рисунок 3  —  Упрощенные коньковые детали

Рисунок  4  —  Равнобокая угловая деталь

Рисунок 5  —  Лотковая деталь

3.4  Основные размеры деталей должны соответствовать указанным в таблице 3.

Таблица 3

В миллиметрах

Асбестоцементная кровля: материал, характеристики, технология | Строительный справочник | материалы — конструкции

Асбестоцементные листы

Асбестоцемент является композиционным материалом. Изготавливают его из цемента, асбеста и воды. Он обладает высокими физико-механическими свойствами благодаря армированию цементного камня тонкими волокнами асбеста: высокой механической прочностью при изгибе, небольшой плотностью, малой теплопроводностью, стойкостью против выщелачивания минерализованными водами, малой водонепроницаемостью и высокой морозостойкостью. Недостатками асбестоцемента являются понижение прочности при насыщении водой, хрупкость и коробление при изменении влажности и токсичность. Основным сырьем для производства асбестоцементных изделий являются асбест 3-, 4-, 5- и 6-го сортов (10…20% по массе), и портландцемент марок 300, 400, 500 (80…90 %). При производстве цветных асбестоцементных изделий наряду с асбестом и цементом применяют красители, а также цветные лаки, эмали и смолы.

Безопасность и качество шифера

Для того, чтобы выбрать качественный шифер, который прослужит долгие годы, необходимо знать, кто и где выпускает этот шифер, поскольку качество данного материала зависит главным образом от условий производства.

Кроме того, на качество шифера значительно влияет его погрузка и транспортировка — они должны производится в полном соответствии с требованиями, установленными для данной группы товаров. Так, погрузка и транспортировка шифера должна быть максимально аккуратной – необходимо избегать жестких ударов и прочих факторов, которые могут повредить шифер.

О безопасности асбестоцементного шифера споры идут уже давно. Так, в некоторых европейских странах асбестоцементный шифер запрещен к использованию, поскольку Международным агентством по исследованиям рака (МАИР — ВОЗ) он признан канцерогеном первой степени.

Однако стоит обратить внимание, что в эту же категорию входят и такие продукты, как бензин, алкогольные напитки, древесная пыль, соленая рыба, табак, оральные контрацептивы, и еще много других веществ, с которыми человек контактирует практически ежедневно.

Кроме того, в обычных условиях повысить безопасность шифера можно обыкновенной покраской, которая предотвратит распространение в воздухе асбестовых волокон.

Производители шифера

На сегодняшний день в России работают более десятка предприятий, производящих шифер. Эти компании расположены в самых разных городах страны, имеют разное оборудование – если на некоторых предприятиях продолжает эксплуатироваться старое оборудование белорусского производства, то на других заводах уже давно работают современные европейски технологические линии. Естественно, в плане качества будут выигрывать последние.

Отечественный шифер нового поколения в настоящее время выпускает шесть из десяти комбинатов России — это ООО «Комбинат «Волна», ОАО АЦИ «Комбинат «Красный Строитель», ОАО «Себряковский комбинат асбестоцементных изделий», ОАО «ЛАТО», ОАО «БелАЦИ». Невысокая цена, широкая цветовая гамма и конкурентоспособные потребительские качества делают его особенно популярным, и сегодня такой шифер можно смело назвать качественной кровлей для эконом-класса.

Большая часть поставок импортного шифера в Россию осуществляется из Китая. Китайский шифер характеризуется неплохим качеством, однако по своим потребительским характеристикам он часто уступает отечественным аналогам, а по цене — превышает.

Классификация асбестоцементных изделий

По форме — листы плоские, и профилированные; профилированные делят на волнистые, двоякой кривизны и фигурные. По назначению — кровельные, стеновые, облицовочные, для элементов строительных конструкций. По способу изготовления — прессованные и непрессованные. По размерам — мелкоразмерные длиной до 2000 мм, и крупноразмерные длиной 2000 мм и более. По виду отделки лицевой поверхности — серые, неокрашенные и офактуренные. В малоэтажном строительстве применяют в основном волокнистые асбестоцементные листы.

Асбестоцементные листы волнистые в зависимости от основных размеров и области применения подразделяются на волнистые листы обыкновенного профиля ВО, кровельные усиленного профиля ВУ-К, стеновые ВУ-С и ВУ-5, волнистые унифицированного профиля УВ-6 и УВ-7,5, средневолнистые СВ-40, волнистые периодического сечения.

Волнистые листы обыкновенного профиля ВО. Выпускают листы длиной 1200±15 мм, шириной 686 (+10, -5), толщиной 5,5 (+0,7, -0,2), высотой 28±2, шагом волны 115±2. Масса листа 9,8 кг. Лист ВО перекрывает 0,6 м2 площади крыши.

К обыкновенным волнистым листам выпускают детали коньковые К-1 и К-2, которые предназначаются для устройства коньков; лотковые Л-135 — для устройства ендов, угловые У-90 и У-120 — для устройства перехода ската кровли к дымовым и вентиляционным трубам. При испытании листы асбестоцементные обыкновенного профиля должны выдерживать 25 циклов попеременного замораживания и оттаивания без каких-либо признаков разрушения; должны быть водонепроницаемы, т.е. через 24 ч испытания на нижней поверхности листов не должно появляться капель воды. Листы должны иметь прочность при изгибе не менее 16 МПа; средняя плотность листов не менее 1,6 г/см3. Лицевая поверхность листов может быть окрашена минеральными природными или искусственными пигментами, такими, как железный сурик, оксид хрома, редоксайд и др. При транспортировании листы укладывают стопами и закрепляют. При погрузке и разгрузке изделия нельзя сбрасывать с любой высоты.

Асбестоцементные волнистые листы усиленного профиля ВУ-К имеют длину 2300…2800 мм, ширину 994, толщину 8, высоту волны 50. Шаг волны 167 мм. Масса листа 36…44 кг.

Асбестоцементные волнистые листы унифицированного профиля УВ-6 и УВ-7,5 укрупненного размера имеют шестиволновый профиль, ширина листа 1125 мм, длина 1750…2000 мм или 2500 мм, толщина 6…7,5 мм. Обозначение УВ-7,5-1750 указывает толщину и длину листа, мм. Высота волны: перекрываемой — 45 мм; перекрывающей — 54 мм. Такие листы более индустриальны в производстве кровельных работ и надежнее в эксплуатации. Например, каждый лист УВ покрывает около 1,5 м2 крыши и имеет по сравнению с листами ВО в 2 раза меньше стыков. Назначение листов типа УВ зависит от их характеристик. Для чердачных кровель жилых и общественных зданий и сооружений применяются листы УВ-6-1750; для свесов чердачных кровель и стеновых ограждений производственных зданий — УВ-6-2000; для кровель производственных зданий — УВ-7,5-1750; для элементов кровель производственных зданий и сооружений — УВ-7,5-2000; УВ-7,5-2500. Листы типа УВ выпускают высшего и первого сорта (табл. 10).

характеристики, вес, размеры и цена за шт

Асбоцементные листы, изготавливаемые по особой технологии, не теряют своей актуальности в частном строительстве, а их модернизированные варианты широко используются в производственной и коммунальной сфере.

Оглавление:

1. Разновидности и описание
2. Преимущества и нюансы использования
3. Рекомендации для покупателей
4. Цены

Определение

Шифер – изделия с плоским или волнистым поперечным сечением из смеси портландцемента (80-90 %) и хризотил-асбеста (10-20 %) с добавкой кварцевого песка, красителей и воды. Эта связка представляет собой прочный волокнистый продукт, а по сути – фиброцемент с каркасом из волокон хризотила.

Виды и свойства

1. Волнистые.

Асбестоцементные листы с изогнутым профилем изготавливают по ГОСТ 30340-95. В зависимости от внешнего вида волны различают шифер следующих подвидов:

• обыкновенный;
• средний;
• усиленный;
• унифицированный;
• среднеевропейский.

Чаще всего выпускаются неокрашенными (серого цвета), но в продаже встречаются и пигментированные изделия. В маркировку входит буквенное обозначение формы и типа профиля:

• ВО – волнистый, обыкновенного профиля;
• ВУ – волнистый, усиленного профиля;
• УС – унифицированный профиль.

После букв указывают количество волн (для профиля 40/50) или толщины (для 54/200).

2. Плоский шифер.

Производится согласно ГОСТ 18124-2012, представляет собой монолитные прямоугольники с размером по толщине 4-40 мм. В зависимости от технологии изготовления, изделия делятся на два вида, неотличимые по внешнему виду, но имеющие разные технические характеристики:

• Непрессованные (обозначаются как ЛПН). Листы снимают с форматного барабана без дополнительной обработки. Получаются не слишком прочными, зато обладают небольшим весом и проще в обработке. Без лишних физических усилий поддаются распиливанию, резке, сверлению, легко крепятся шурупами к горизонтальным и вертикальным плоскостям. ЛПН используют в кровельных и отделочных работах.
• Прессованные (ЛПП). После формирования их уплотняют с помощью пресса под избыточным давлением. Отличие прессованного шифера от непрессованного – более стабильная внутренняя структура. Она обеспечивает повышенные показатели плотности, ударной вязкости, сопротивляемости нагрузкам, огню, агрессивным химическим и биологическим веществам, износоустойчивости, гладкости поверхности.

Разница между непрессованными асбоцементными листами и прессованными плоскими плитами:

По ГОСТ 18124-2012 плоские асбоцементные изделия бывают конструкционными и мелкоразмерными.

Вес одного листа можно найти, умножив плотность на объем, который вычисляют как произведение всех габаритов (в см). Так, масса ЛПН 1500х1000х6 мм составляет 17,7 кг, а такого же ЛПН – 19,9 кг.

В маркировку входят литеры ЛПП или ЛПН, а также цифровой код размеров. Например, лист асбестоцементный плоский 1500х1000х10 непрессованный обозначается так: ЛПН 1500х1000х10 ГОСТ 18124-2012. Прессованный плоский шифер толщиной 8 мм, длиной 1200 и шириной 1000: ЛПП 1200х1000х8 ГОСТ18124-2012.

Нюансы использования

Учитывая технические характеристики, достоинств у материала (как плоского, так и волнистого) довольно много:

• Долговечность. Шиферная крыша служит более 50 лет .
• Твердость, жесткость.
• Легкость в обработке, простота монтажа.
• Широкий выбор размеров. В предыдущем разделе указаны только ГОСТовские габариты, но производители имеют право выпускать продукцию и в соответствии с собственными техническими условиями. Например, вполне реально приобрести шифер 1500х1000х6, 1750х1000х8, 3000х1200х40. Большинство изготовителей могут разрезать полотно по желанию заказчика.
• Огнестойкость.
• Водонепроницаемость.
• Высокая звукоизоляция. В доме под такой кровлей не слышен шум дождевых капель и града.
• Устойчивость к коррозии. Благодаря ей, листы вне конкуренции по сравнению с металлической крыши.
• Высокие декоративные качества – за счет возможности окрашивания акриловыми или полимерными эмалями.
• Доступная цена. По этому показателю в выигрыше перед многими современными аналогами.

Основным недостатком является большая масса: каждый лист весит 23-35 кг – поэтому монтаж при всей простоте технологии не может осуществляться в одиночку. Второе отрицательное свойство – обрастание мхом и лишайниками изделий, не прошедших специальную обработку – по этой причине конструкция «зеленеет». Кроме того, во время пожара, при попадании в зону воздействия открытого пламени, они лопаются. Существенным недостатком является хрупкость, которую многие производители преодолевают путем ведения в хризотилцементный состав пластификаторов.

Существует мнение, что шифер опасен для здоровья из-за содержания асбеста. Но поскольку этот элемент в структуре прочно связан с цементом, в окружающую среду он в обычных условиях не выделяется Пыль представляет опасность для здоровья только при нарушении целостности – например, при резке. Поэтому правила техники безопасности рекомендуют во время этой процедуры надевать респиратор, а по ее окончании нанести на срезы защитное покрытие.

1. Применение волнистой разновидности.

Традиционно обыкновенный волнистый профиль занимает ведущее место в рейтинге кровельных покрытий для жилых домов, коммунальных сооружений, построек сельскохозяйственного и промышленного назначения. Преимуществом является надежное обеспечение водостока, способность выдерживать большие поперечные нагрузки. Варианты с усиленным профилем годятся для ограждающих конструкций промышленных и сельскохозяйственных сооружений. Среднеевропейская волна подходит как для крыш, так и для стен.

2. Плоские листы.

Иногда их тоже используют для кровельных работ, но это целесообразно лишь для построек небольшого размера или в составе сборных стяжек. Область использования непрессованных изделий – обшивка балконов, облицовка стен помещений, изготовление перегородок и дверей санитарно-технических кабинок, устройство потолков, выравнивающей стяжки для пола, настила для кур-несушек в клетках птицефабрик.

Прессованные листы шифера нашли применение в качестве внутренней и внешней облицовки, ограждающих конструкций, кровельных пирогов. Благодаря высокой прочности, из ЛПП можно сооружать несъемную опалубку для заливки бетонных фундаментов и стен, покрытия садовых дорожек. Химическая стойкость делает их беспроигрышным вариантом для устройства компостных ям, оросителей в градирнях.

Советы перед покупкой

Стремясь купить качественный асбестоцементный шифер, в первую очередь обращают внимание, соответствуют ли внешние характеристики требованиям стандарта.

• Не допускается наличие сквозных трещин, пробоин, отколовшихся участков.
• Возможны единичные сдиры (размер в любом направлении – не более 100 мм).
• Щербины с одной стороны полотна, расположенные перпендикулярно кромке, могут быть не более 15 мм. Общая максимальная длина щербин в продольном направлении – не более 60 мм.
• Отклонение формы от прямоугольника – не более 15 мм.
• При наличии декоративного покрытия оно должно быть прочным к истиранию.

На лицевой стороне нанесено обозначение товарного знака либо название производителя, номер партии.

Стоимость асбестоцементных листов

Цена зависит от массы и качественных характеристик, объема закупки, ценовой политики компании. Расценки на продукцию популярных размеров в Москве приведены в таблице:

Асбест, Асбестоцементные листы, Асбестоцементные плиты, Бакелит

Цементный лист — Оптовый торговец асбестоцементным листом из Газиабада

Характеристики:

• Сделано в соответствии со спецификациями ISI
• Огнестойкость и защита от голов
• Защита от моли и паразитов
• Водонепроницаемость
• Устойчивость к сильным ветрам

Создание ниша асбестоцементных листов, таких как гофрированные цементные листы, цементные листы, листы переменного тока, фиброцементные гофрированные кровельные листы и асбестовые листы в лучшем виде, с высочайшим качеством.

Мы — известные дистрибьюторы и оптовые продавцы гофрированного цементного листа, который находит широкое применение в домах, на фабриках, фермах, сараях и складах. Эти гофрированные цементные листы — прекрасный выбор для крыш и стен, они доступны в различных спецификациях, чтобы удовлетворить разнообразные потребности наших клиентов.

Спецификация:

Дополнительная информация:

Где можно найти асбест? Асбестоцемент

Где вы найдете асбестоцемент?

Асбестоцемент — это в основном смесь хризотила (белого асбеста) и цемента, отформованная и спрессованная для производства ряда асбестоцементных изделий.Асбестоцемент можно найти во многих местах внутри и снаружи зданий, например:

Кровли асбестоцементные

В основном они состоят из больших листов гофрированного асбестоцемента; они часто встречаются на промышленных или сельскохозяйственных зданиях, но могут также использоваться в качестве крыш гаражей и сараев. Они часто покрыты мхом и другими наростами, так как находились там много лет.

Облицовка стен из асбеста

Он имеет форму и структуру, подобную кровельной пленке, и часто встречается на стенах / стенах зданий с асбестоцементными крышами.

Водостоки и водостоки асбестовые

Они часто крепятся на конце цементных крыш в зданиях складского типа.

Дымоходы асбестоцементные

Их можно найти в котельных (включая бытовые) системах кондиционирования и вентиляции.

Трубы водопроводные и канализационные из асбестоцемента и пековолокна

Дренажные трубы, такие как водопроводные и канализационные трубы, часто изготавливались из пекового волокна. Это легкий и простой в обращении материал, изготовленный из древесной целлюлозы, пропитанной инертным каменноугольным пеком
.Для укрепления материала добавлен асбестоцемент.

Гидравлическая резка асбестоцемента (АЦ) и пековолоконных водопроводных и канализационных труб

Статьи

Примеры изделий: резервуары для воды, пожарные ограждения и трубы.

Как это выглядит?

Асбестоцемент — это обычный цемент, смешанный с асбестом, в некоторых случаях асбест может составлять более трети цемента. Это твердый серый материал, который был отформован и спрессован для производства некоторых из материалов, перечисленных выше.

Насколько это опасно?

Работа с любым типом асбеста может быть опасной. Работы с асбестоцементом могут выполняться не имеющими лицензии рабочими, прошедшими соответствующее обучение. Уведомление об этой работе, как правило, не требуется.

Если работа может привести к значительному разрушению и ухудшению качества материала, например, «падение асбестоцементной крыши», то уведомление w

Western Analytical Lab — Общие материалы, содержащие асбест

Строительные материалы, которые могут содержать Асбест
(Источник: Агентство по охране окружающей среды США)

В начало страницы

Фермерских построек… — Ч5 Элементы конструкции: Крыши

Кровля для скатной крыши Крыши

Содержание — Назад — Вперед

Желательные характеристики для кровельных материалов:

• 1 Устойчивость к проникновению дождя, снега и пыли и устойчивость к ветровым воздействиям — как давлению, так и всасывание.
• 2 Устойчивость к воздействию дождя, снега, солнца радиации и загрязнения атмосферы, чтобы свести к минимуму обслуживание в течение всего срока службы кровли.
• 3 Легкий, но достаточно прочный, чтобы выдержать приложенные нагрузки, так что экономичная опора могут использоваться члены.
• 4 Допустимая огнестойкость.
• 5 Разумный стандарт тепло- и звукоизоляции.
• 6 Приемлемый внешний вид.
• 7 Разумная стоимость в течение всего срока службы кровли.

Форма крыши, тип конструкции и уклон определяют подходящие виды кровельного материала. Минимальный уклон на какой материал можно использовать, зависит от воздействия ветра, тип стыка и нахлеста, пористость и размер блока.

При расчете стоимости различных кровельных материалов Следует отметить, что тем, кому нужны более крутые склоны, нужно будет покрыть большую площадь.В таблице 5.11 приведены рекомендации по относительное увеличение площади кровли с увеличением уклона. В площадь плоской кровли принята равной 100.

Вес материала кровельного покрытия сильно влияет конструкция конструкции крыши и обвязка. Таблица 5.12 показывает несколько примеров.

Purlins

Таблица 5.10 Минимальный шаг Требования к кровельным материалам

Расстояние между прогонами, поддерживающими кровлю, зависит от от размеров и жесткости рубероида. Размеры длины прогонов зависит от шага стропил и прогонов, вес кровельного материала и нагрузка на крышу от ветра, лиц, строящих и обслуживающих крышу, и в некоторые участки снег.Древесина, круглая или пиленая, является наиболее распространенной. материал, используемый для прогонов, так как кровельный материал можно легко крепится гвоздями. Если шаг ферм превышает От 2,5 до 3,0 м, деревянные прогоны невозможны, стальные профили вместо этого используются. Профиль может быть угловым или Z-образным. из гладких листов железа;

Небольшие элементы, такие как шифер, черепица и черепица, прикрепляются к близко расположенные рейки сравнительно небольшого сечения, а значит, стропила должны находиться близко друг к другу.

Таблица 5.1 1 Относительные площади Крыши разноскатные

Таблица 5.12 Вес кровли Материалы

Солома

Солома — очень распространенный кровельный материал в сельской местности.Это обладает хорошими теплоизоляционными качествами и помогает поддерживать достаточно равномерная температура внутри здания, даже когда снаружи температуры значительно различаются. Уровень шума от дождя брызги на крыше слабые, но во время продолжительных проливных дождей может произойти утечка. Хотя за соломой легко ухаживать, она может также служат убежищем для насекомых, вредителей и змей.

Ряд различных растительных материалов, таких как трава, тростник, папирус, пальмовые и банановые листья подходят и недорого при наличии на месте.Хотя материалы дешево, соломенное покрытие довольно трудоемкое и требует некоторых умение.

Прочность соломы относительно низкая. В случае травы, капитальный ремонт потребуется каждые 2 — 3 года, но при правильной укладке и уходе специалистом может прослужить 20 до 30 лет и дольше. Несущая конструкция деревянных опор или бамбук, хотя и простой, но должен быть достаточно прочным, чтобы нести вес мокрой соломы. Использование соломы ограничено узкие здания, поскольку в противном случае несущая конструкция быть сложным и дорогим, а подъем крыши очень высокий из-за необходимости очень крутого склона.Пальмовые листья должны иметь уклон не менее 1: 1,5, а лучше 1: 1 и траву солома минимум 1: 1, но предпочтительно 1: 0,6. Увеличение наклон повысит долговечность и снизит риск протечки. Риск возгорания чрезвычайно высок, но его можно снизить, если обработка антипиреном, как описано ниже.

Трава Соломенная Трава для соломенного покрытия должна быть:.

• Твердый, волокнистый и вязкий с высоким содержанием силикатов и масла и низкое содержание легкоусвояемых питательных веществ такие как углеводы, крахмалы и белки.
• Без семян и своевременный сбор.
• Прямые, с тонкими листьями, длиной не менее 1 метра.
• Для правильной процедуры укладки соломы необходимо следующее:
• Стебли параллельные, плотно упакованные, срезанной стороной указывая наружу.
• Может использоваться каркас крыши с крутым уклоном 45 и более.
• Низкий карниз для защиты стен.
• Для достижения наилучших результатов форма крыши должна быть конической, пирамидальной. или споткнулся по форме, а не двояко, где грани представляют собой слабые места.

Для удобства работы трава связана в жгуты. В Укладка соломы начинается от карниза шириной около 1 м. А ряд пучков травы кладут рядом друг с другом на крышу, основанием стеблей к низу. Трава привязана к обрешетки из коры волокна или желательно просмоленного сизалевого корда. В последующие слои укладывают пучки внахлест на слой снизу на половину или две трети их длины, что означает в готовой соломе будет два-три слоя.

Длинная игла используется для проталкивания нити и завязывания пучки травы на обрешетки. Потом сами связки развязывают и руками толкают траву вправо положение, придающее крыше гладкую поверхность. Тогда строка потянул, и это надежно зафиксирует траву на месте. Другой способ оставляет пучки травы такими, какие они есть, что придает крыше ступенчатая поверхность. Толщина новых слоев соломы варьируется. между 15 и 20 см, но позже это станет несколько тоньше из-за оседания.

Рисунок 5.48 Желание соломы трава.

Прострочить внизу первой соломки на самой нижней обрешетке. Второй слой должен перекрывать строчку первого ряда и включать верхняя часть нижнего слоя в фактической строчке. это лучше, чтобы каждый слой проходил по 3 ряда стежков. В строчка каждого ряда должна быть полностью закрыта свободным концы следующего слоя над ним.

Трава или солома привязаны пучками к обрешетке, образуя соломенные доски.Эти доски производятся на земле и привязаны к стропилам, начиная от карниза и продолжая до гребень. Каждая доска закрывает доску свободными концами. под.

Солома из пальмовых листьев (Макути)

Пальмовые листья часто связывают в циновки макути, которые используются для кровельное покрытие. Они состоят из пальмовых листьев, привязанных к ребру. (часть стебля пальмового листа) с использованием сушеных волокон Дума пальмовые листья или шпагат из сизаля.

Маты укладывают на стропила (круглые столбы) и стебли. привязаны к стропилам сизалевым шпагатом. Коврики обычно изготавливается стандартного размера 600 x 600 мм и укладывается с помощью 100 мм боковой перехлест, что требует расстояния между стропилами 500 мм. Для хорошего качественный коврик шириной 600 мм, в среднем потребуется 75 лезвий. Шаг вверх по скату крыши, то есть расстояние между ребрами маты макути обычно составляют от 150 до 100 мм, образуя таким образом от 4 до 6 слой покрытия толщиной от 5 до 8 см.

Папирус Солома

Сначала поверх изнанки кладется папирусный коврик, затем слой черного полиэтилена и, наконец, еще один или два папируса коврики для завершения крыши. Эти материалы крепятся к прогоны с гвоздями и железной проволокой. Гвозди крепятся к прогону на расстоянии от 15 до 20 см, а затем натягивают железную проволоку на верхнюю часть коврика из папируса и прикрепите к ногтям. Папирус имеет срок службы около трех лет, но его можно продлить на обработка папируса водоотталкивающей краской.

Рисунок 5.49 Методы трава соломенная.

Рисунок 5.50 Сборка макути коврики.

Огнезащитный состав для бамбука и соломы

Огнезащитные краски доступны как масляные, так и водная отделка. Они задерживают возгорание и распространение пламя над поверхностями. Некоторые набухают, то есть набухают при нагревании образует пористое изоляционное покрытие.

Дешевый огнезащитный раствор можно приготовить из диаммонийфосфат и сульфат аммония сорта удобрений.В раствор получают путем смешивания 5 кг диаммонийфосфата и 2,5 кг сульфата аммония на 50 кг воды. Главный Недостатком является то, что он становится менее эффективным из-за выщелачивания. с дождем. Следовательно, огнезащитная пропитка должна быть покрыт водоотталкивающей краской. Вся крыша конструкции, то есть бамбуковые фермы, веревки, деревянные детали и соломы следует обработать антипиреном. Продолжение Рекомендуется процедура:

Пропитка соломы

• 1 Высушите материалы, покрывающие солому, такие как тростник, пальмира, листья, бамбук, веревки и т. д.растекаясь на солнце.
• 2 Приготовьте раствор аммонийного удобрения. фосфат, сульфат аммония и вода в соответствии с рекомендациями.
• 3 Погрузите материал в химический раствор и дайте ему выдержите от 10 до 12 часов. Химическая нагрузка от 10 до 14% по вес соломы (в сухом виде) достаточен.
• 4 Выньте материал, слейте излишки раствора и снова сохнуть на солнце.
• 5 Подготовить соломенную крышу обычным способом, используя пропитанный материал и аналогично обработанный каркас материал.

Такие крыши нелегко загораются и огонь распространяется очень быстро. медленно.

Рисунок 5.51 Альтернатива коньковые заглушки для соломенных крыш.

Рисунок 5.52 Папирус-полиэтилен кровля

Оцинкованные листы из гофрированной стали

Оцинкованный гофрированный стальной лист (GCS) — самый дешевый из современные гофрированные листовые материалы и широко используются в качестве рубероид для хозяйственных построек.Незащищенная сталь имела бы очень короткий срок службы, но цинковое покрытие (гальваника) добавляет существенная защита по относительно низкой цене. Альтернатива покрытия для стальных листов битумные, поливинилхлоридные (пластик) на цинке, асбесте, фетре и полиэстере. Если покрытие При повреждении сталь ржавеет. Когда первые признаки ржавчины Появляется, лист следует покрыть краской на основе свинца, чтобы остановить ржавчину.

Основные преимущества GCS:

• 1 Относительно небольшой вес позволяет легко транспортировка и гибкость, поэтому их нелегко повредить во время транспортировки.
• 2 Легко установить и использовать. Однако края листы часто бывают очень острыми и могут вызвать порезы одежда и кожа. Листы можно разрезать на любой необходимый длины и кровельные гвозди можно забивать листы прямо без сверления отверстий.
• 3 Несущая конструкция может быть относительно простой. Должное гибкости листов, незначительные движения несущая конструкция может произойти без повреждений.
• 4 Листы довольно прочные, если их обслужить. подвергается нападению термитов или грибка. Они водонепроницаемы и негорючие.
• 5 Их можно разобрать и использовать повторно при условии, что используются те же отверстия от гвоздей.

Основными недостатками ГКС являются плохие термические свойства. и шум, вызванный сильными дождями и тепловыми движениями. В тепловые и звуковые свойства улучшаются за счет изолированного потолок.

Большинство гофрированных стальных листов имеют гофру 76 мм. шаг и глубина 19 мм. Толщина варьируется от 0,3 до 1,6 мм, из которых Для хозяйственных построек рекомендуется 0,375-0,425 мм.

Обычно предлагаемые на продажу стандартные ширины 610, 762 мм и 1000 мм. Длина от 2 до 4 метров. См. Рисунок 5.53 и таблицу 5.13 и 5.14.

Рисунок 5.53 Гофрированный кровля внахлест

Таблица 5.13 Рекомендации для Наклон, концевой и боковой притир для рифления гофрированной стали

Рисунок 5.54 Методы крепление профнастила к обрешетке.

Таблица 5.14 Ширина покрытия для разные боковые перехлесты и типы листов гофрированного железа

Укладка листов

Расстояние между прогонами будет зависеть от толщины обрешетки. листы б / у.Ориентировочно максимальное расстояние между прогонами 0,475 мм. листов 1500мм. Минимальный размер прогонов должен составлять 50 мм. ширина, чтобы их было легко прибить.

Укладку листов следует начинать от карниза и вдали от господствующего ветра. Тогда боковые круги исчезнут от ветра, предотвращающего попадание воды на колени.

Очень важно, чтобы первый лист был уложен справа углы к карнизу и коньку для этого, все остальное также будет перпендикулярно гребню.Первый ряд листы укладываются с вылетом 50мм за лицевую панель.

Специальные кровельные гвозди используются для крепления листов к дереву. журчание. Их длина 67 мм, а в среднем около 100 гвоздей на килограмм. В обычных условиях гвозди следует ставить на каждом вторая гофра на прогонах у карниза, а затем на каждом третья гофра на остальных изнанках. Натянутая струна вдоль обрешетка облегчает прибивание листов. Нужны дополнительные гвозди по краю (концевой свес фронтона).Ногти всегда должны быть размещены на гребне гофры, чтобы предотвратить риск утечка. Крыши в открытых положениях требуют более плотного прибивания. Все концевые нахлёстки должны происходить поверх журчания.

Риджинг обычно поставляется отрезками длиной 1800 мм. Oни должен иметь нахлест 150 мм. Другие аксессуары, такие как плотно прилегающие коньки, карнизы-заполнители и желоба доступны у некоторых поставщиков.

Количество приобретаемых листов для крыши может быть рассчитывается по следующей формуле:

№листов = (Длина крыши x ширина крыши) / (Длина листов x ширина покрытия)

Обратите внимание, что длина листов в формуле равна номинальная длина минус конечный нахлест. При составлении счета-фактуры для здания расчетное количество листов должно быть увеличился примерно на 10% из-за отходов во время транспортировки и установка.

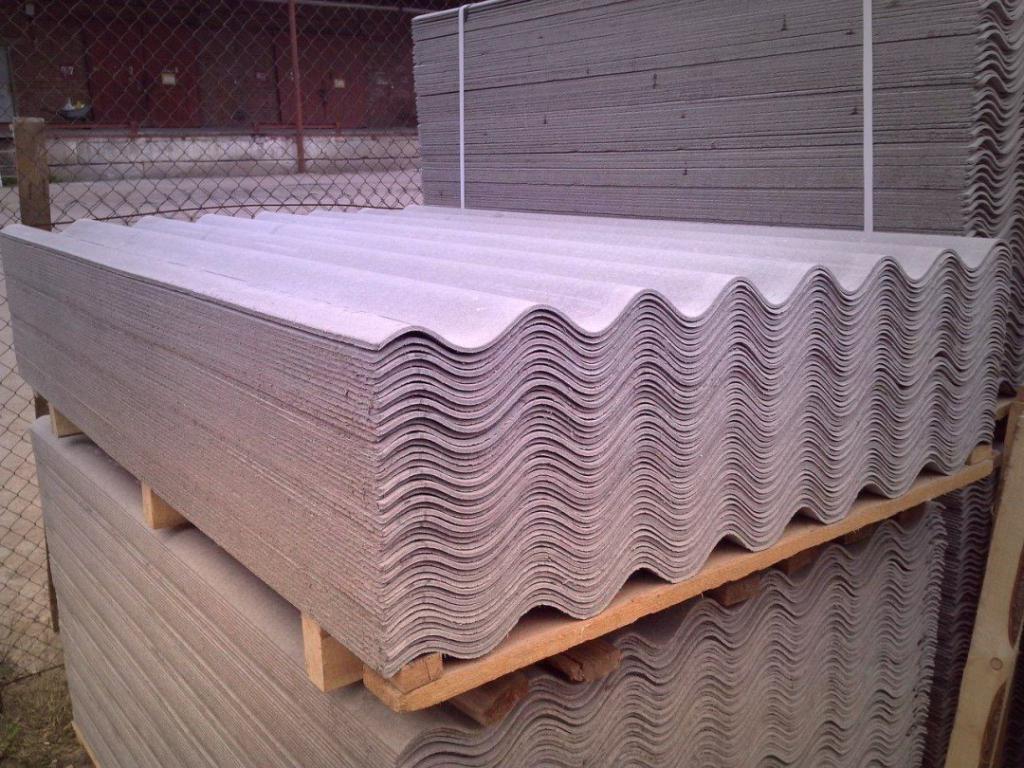

Листы асбестоцементные

• Преимущества асбестоцементных листов (A-C) as по сравнению с таблицами GCS:
• 1 Увеличение срока службы при правильной установке
• 2 Меньше шума из-за сильного дождя и тепловых колебаний
• 3 Более привлекательный
• 4 Лучшие теплоизоляционные свойства

Недостатки:

• 1 Они тяжелее — (вес квадратного метра больше чем в два раза больше, чем у GCS), поэтому дороже транспорт и требует более прочной конструкции крыши.
• 2 Хрупкость приводит к высокому уровню отходов из-за поломки при транспортировке и установке. Более жесткая крыша структура необходима, поскольку лист не позволяет больше, чем очень маленькие движения опоры структура без трещин. Прогулка по крыше также может вызвать растрескивание.
• 3 Трудоемкость из-за веса и хрупкости.
• 4 Углы листов должны быть скошены перед штуцер и отверстия для крепежных винтов необходимо просверлить.
• 5 Легко обесцвечивается пылью и водорослями.
• 6 Производство и обработка изделий из асбеста представляет опасность для здоровья.

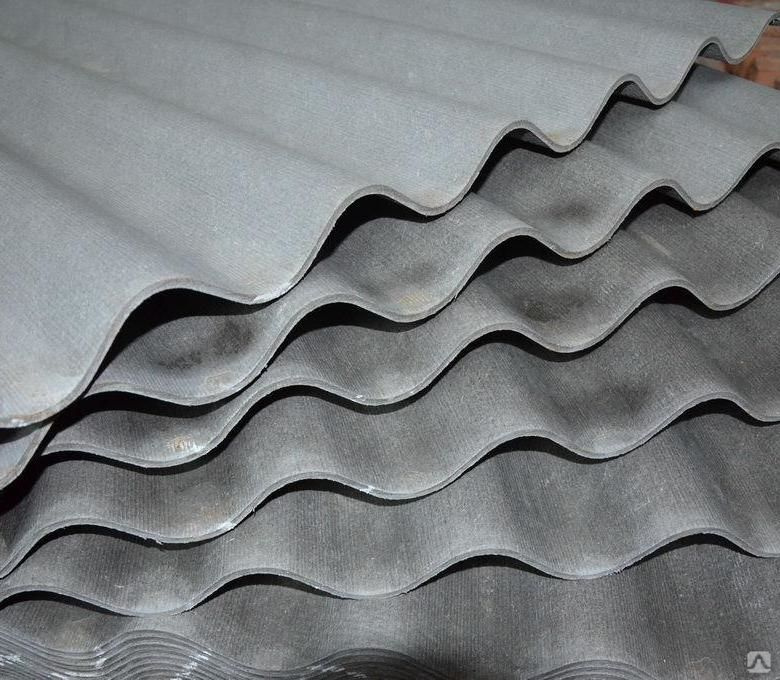

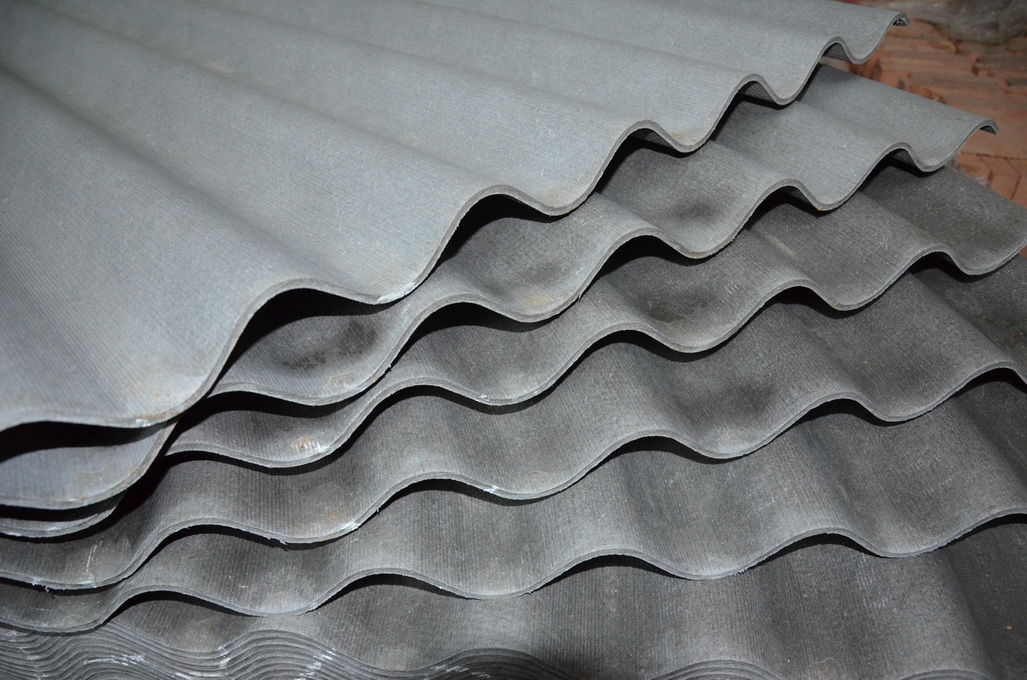

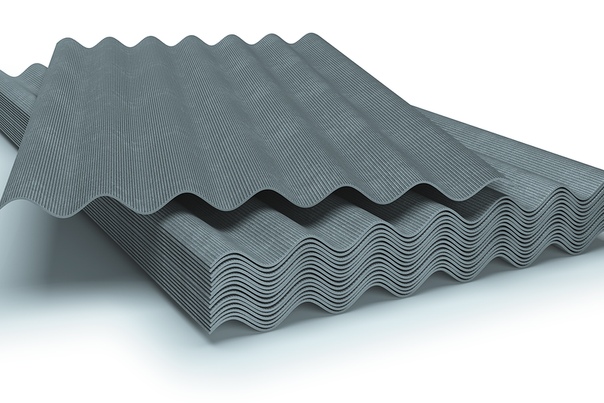

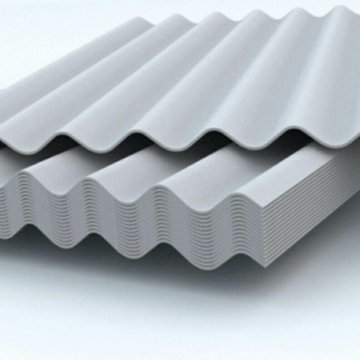

Гофрированные асбестоцементные листы обычно продаются в разнообразие гофр и размеров. Однако наиболее распространенные гофра, которая используется для хозяйственных построек, имеет шаг 177 мм. и глубиной 57 мм. Ширина листа 920мм. Поставляется в длины от 1.От 5м до 3м. Эффективная ширина покрытия составляет 873мм.

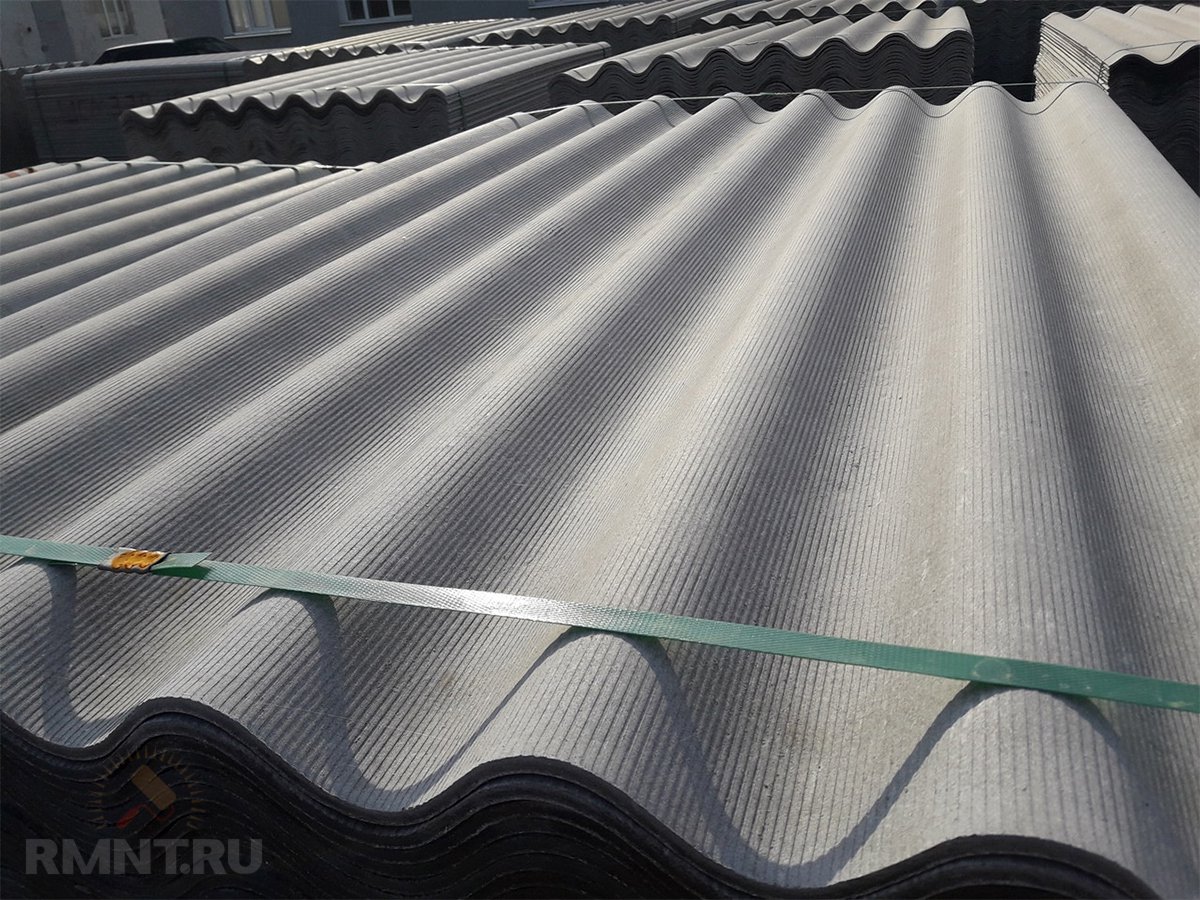

Хранение и транспортировка

На стройплощадке листы укладывать на брус. носители выровнены друг относительно друга на расстоянии не более 1 м от центра твердая, ровная площадка. Листы можно штабелировать на высоту примерно 1,2 м без риска повреждения. Листы должны быть обрабатывались двумя мужчинами — по одному с каждого конца.

При установке необходимо использовать кровельные лестницы или подпорки. для обеспечения сохранности и предотвращения возможных повреждений листов.Под ни при каких обстоятельствах нельзя ходить по простыням между двумя журчание.

Укладка листов

Гофрированная кровля A-C должна быть установлена ​​с уклоном 1: 2,5 (22) и нахлест не менее 150 мм ниже нормального условия. В открытых условиях лучше использовать торцевой нахлест 200 мм. Листы рассчитаны на боковой нахлест на половину гофры в все ситуации.

Прогоны должны быть из пиломатериалов, чтобы обеспечить квартиру опоры для листов и должны быть спроектированы с минимальным прогиб.Для типов листов, описанных здесь, максимум Рекомендуется расстояние между прогонами 1,5 м. При использовании в качестве облицовки стен расстояние можно увеличить до 1,8 м.

Листы укладывать слева направо или справа налево. в зависимости от направления преобладающего ветра. Боковые круги должны всегда быть защищенным от основных ветров.

Рисунок 5.55 Притирка кровля от преобладающего ветра

Обязательно подрезать углы листов внахлест чтобы обеспечить правильное расположение и позволить листам лежать квартира.Гладкую поверхность листа следует укладывать вверх. Укладку листов следует начинать от карниза (или от нижний ход под обшивку). Необходимое сечение показано на Рисунок 5.56.

Mitring

Правильная митра важнее всего. Это должно быть сделано из точка вдоль края листа, эквивалентная концевому нахлесту, то есть либо 150 мм, либо 200 мм, до точки на конце листа эквивалент бокового нахлеста 47мм.Промежуток между митрами должно быть не менее 3 мм, но не более 6 мм. Листы могут быть вырезать ножовкой или листовой ножовкой.

Крепление листов

Отверстия необходимо просверлить на 2-3 мм больше, чем диаметр кровельные винты, которые будут использоваться для обеспечения движения в пределах каркас здания и сами листы. Все дыры должен быть на макушке гофры. Это важно перед установкой шайб удалите всю пыль от сверления, в противном случае вода может проникнуть внутрь.Винты должны быть вручную до тех пор, пока листы не будут выровнены правильно. отношение к прогону проверено. Тогда они должны быть затягивайте до тех пор, пока не почувствуете некоторое сопротивление. Винты должны располагаться в венце второй и пятой гофры листа семь гофр. Все концевые нахлёстки должны происходить поверх изнанки.

Листы кровельные сизаль-цементные

Эти листы обычно тяжелее и хрупче, чем асбестоцементные листы, что означает, что они потребуют более прочная конструкция кровли и еще большая осторожность при обращении и укладка.Во всем остальном они похожи и используются для строительства так же, как асбестоцементные листы.

Рисунок 5.56 Mitring асбестоцементные листы.

Рисунок 5.57 Митра Габаритные размеры.

Рисунок 5.58 Винты и колпачки для асбестоцементной кровли.

Гофрированные алюминиевые листы — CA

CA легче и прочнее, чем листы GCS, но дороже.Новые листы имеют яркий светоотражающий поверхность, но через год и более окисление поверхности будет уменьшить блики. Никогда не нужно красить алюминий листы для защиты.

Отражающая поверхность сохранит в здании прохладу, чем с Листы ГКС, но так как алюминий мягче, крыша более может сорваться в сильный ураган. Алюминий также имеет большее тепловое расширение, чем у стали, что приводит к шумному скрипу и больше нагрузки на крепеж.

CA обычно поставляются с таким же гофром и того же размера, что и GCS. Для использования в хозяйственных постройках толщина рекомендуется 0,425 мм. Листы укладываются и закрепляются в так же, как GCS.

Рисунок 5.59 Примеры одинарная плитка и шифер.

Листы из пластика, армированного стекловолокном

Эти листы по форме напоминают стальные, асбестоцементные. или алюминия и используются для замены некоторых листов на крыше дать верхний свет.Они полупрозрачные и хорошо освещают внутри больших залов, мастерских и т. д. Они долговечны, просты установить и обеспечить недорогой свет, хоть листы сами по себе дороги. Они горючие и должны быть убирали время от времени.

Черепица и шифер

Плитка изначально была сделана вручную из обожженной глины, но она теперь изготавливается машинным способом из глины, бетона и стабилизированного грунт разных размеров и форм.Обычная плитка обычно изогнутые от головы до хвоста, поэтому они не ложатся друг на друга. Это предотвращает капиллярное движение воды между плитками. В фасонный боковой нахлест при укладке плитки в один нахлыст занимает место Двусторонний нахлест и приклейка простой плитки или шифера. Многие виды Доступны плитки с одинарным перехлестом, примеры которых показаны на Рисунок 5.59.

Сланец изначально был сделан из натурального камня, но теперь также производится из асбестоцемента и сизалевого цемента.поскольку однотонная плитка и шифер имеют схожие свойства и укладываются и зафиксированные таким же образом, они будут обсуждаться вместе.

Плитка и шифер долговечны, требуют минимум ухода и обладают хорошими тепло- и звуковыми свойствами. Сами агрегаты водонепроницаемы, но в противном случае между блоками могут возникнуть утечки. правильно уложен. Однако плитка ручной работы обычно впитывает воду и Плитка из стабилизированного грунта может разрушиться во время проливных дождей. Они довольно их легко укладывать и фиксировать, но, поскольку они очень тяжелые, они требуют очень прочная несущая конструкция крыши.Однако вес выгодно преодолевать подъемные силы ветра. Мертвый груз покрытия обычно достаточно анкеровки для кровли а также конструкция крыши.

Когда дождевая вода падает на скатную крышу, она разветвляется веером и бегать по поверхности под углом, который определяется шагом крыши. Чем круче шаг, тем уже угол, а чем ниже высота звука, тем шире угол. Более широкие сланцы будут требуется для крыш с малым скатом.

Вода стекает с плитки A между B и C и растекается между плитками B и D и C и D, как показано заштрихованной областью. Затем он бежит из-за круга на плитки E и F рядом с их головы. Обратите внимание, что плитка обычно кладется близко друг к другу на стороны.

Рисунок 5.60 Слив воды на плитке.

Таблица 5.15 Размер шифера и плитки, Шаг и круг

* стандартный размер 265 x 165 мм.уложен с боковым нахлестом 32 мм
* стандартный размер 265 х 165 мм. уложенный с боковым нахлестом 32 мм

Рисунок 5.61 Установка сланцы.

Обычная черепица и планка обеспечивают эффективную защиту от дождя но ветер и пыль проникают через щели между блоками. Поэтому обшивку или обшивку можно класть под рейку на какие плитки или сланцы должны быть повешены. Рубероид — это материал, наиболее часто используемый для этой цели.

При укладке простой плитки или шифера всегда должно быть не менее две толщины, покрывающие любую часть крыши, стыковые соединения сбоку и разместить так, чтобы ни один вертикальный шов не перекрывался сразу еще один вертикальный стык по ходу ниже. Для этого на карнизе и коньке требуются блоки меньшей длины, а также каждый альтернативный курс начинается с плитки или доски полуторные по ширине. Гребень покрыт специальной блоки, уложенные в цементный раствор.

Бедра могут быть покрыты гребнем, в этом случае гладкая плитка или рейка укладываются снизу и скошены на бедрах. Долины можно формировать с помощью специальных юнитов.

Обычная плитка крепится двумя оцинкованными гвоздями в каждая плитка на каждом четвертом или пятом ходу. Однако в очень открытые позиции каждая плитка должна быть прибита гвоздями.

Сланцы без зазубрин, крепящих их к обрешетке, следует прибивать дважды в каждую единицу.Обычная плитка и мелкая сланцы прибивают к голове, а длинные сланцы иногда прибиты в центре, чтобы преодолеть колебания, вызванные ветром. Центральная забивка в основном используется для шагов ниже 35 и курсы рядом с пещерой.

Рисунок 5.62 Крыша из плоской черепицы

Рейки, на которые крепятся сланцы или гладкие плитки должен быть не менее 40 мм в ширину и достаточной толщины, чтобы предотвращать чрезмерное отскакивание, поскольку сланцы прибивают к их.Таким образом, толщина реек будет зависеть от шаг стропил, а для стропил от 400 до 460 мм на по центрам рейки должны быть толщиной 20 мм.

Расстояние от центра до центра обрешетки известно как калибр и равна экспозиции сланца или плитки.

Рисунок 5.63 Один круг плитка.

Деревянная черепица

Деревянная черепица приятна на вид и сделана из устойчивые к гниению виды, прослужат от 15 до 20 лет даже без консервативное лечение.Кедр и кипарис прослужат 20 лет или Больше. Деревянная черепица имеет хорошие термические свойства и не шумно во время сильного дождя. Битумная черепица легкая и не очень чувствительны к движениям в несущей конструкции, что означает, что можно использовать довольно простой кровельный каркас из кругляка. Черепица укладывается, начиная от карниза, касаясь стороны и вдвое внахлест. Это означает, что есть три слоя черепицы на каждую рейку. Каждая черепица крепится одним гвоздь оцинкованный к обрешетке.Ни один гвоздь не должен проходить через два опоясывающий лишай. Гонт можно укладывать сердцевиной брус чередуется вверх и вниз в последовательных рядах, или сердцевиной вниз во всех рядах, тем самым используя чашку эффект древесины после сушки, чтобы сделать кровельное покрытие менее подверженным к утечке.

Рисунок 5.64 Сторона сердечника воздействие на деревянную черепицу.

Бамбуковая черепица

Самая простая форма кровельного покрытия из бамбука состоит из половин бамбуковые стебли, идущие во всю длину от карниза до конька.Стебли большого диаметра разделены на две половины и крестовину раздел в узлах удален. Укладывается первый слой стеблей. рядом с вогнутой стороной вверх. Второй ставится над первым выпуклой стороной вверх. Таким образом бамбук перекрывается как черепичная крыша и может быть выполнен полностью водонепроницаемость. Несколько видов и форм кровли из бамбуковой черепицы может использоваться там, где используются только бамбуковые стебли меньшего размера. имеется в наличии.

Отвод дождевой воды с крыш

Самый простой способ — позволить воде капать на разбрызгать фартук по всему зданию.Этот метод также защищает стены из грунтовых вод. Затем вода собирается в бетонном грунтовом канале или позволить течь на землю окружающие здание, чтобы они впитались в почву. Последний метод можно рекомендовать только для очень маленьких зданий, так как концентрированный поток из большого здания может вызвать значительные эрозия почвы и повреждение фундамента. Вода с земли каналы сливаются в отстойник или собираются и хранятся.Часто используются слепые каналы. Это просто окопы заполнены камнями, которые действуют как пропитки для земли канал или фартук для брызг.

Рисунок 5.65 Кровля с деревянная черепица.

Рисунок 5.66 Бамбук опоясывающий лишай.

Скатные крыши часто имеют карнизные желоба для сбора и отводят дождевую воду к водосточным трубам, по которым вода грунтовые стоки или бак. Плоские крыши обычно строятся с небольшое падение, чтобы дождевая вода попадала прямо в водосток на крыше.

Размер желобов и водосточных труб для эффективного удаления дождевая вода с крыши будет зависеть от:

• a Осушаемая площадь крыши.
• b Ожидаемая интенсивность осадков.
• c Материал желоба и водосточной трубы.
• d Падение по желобу, обычно в пределах 1 : От 150 до 1: 600.
• e Количество, размер и расположение розеток.
• f Количество изгибов на каждом изгибе уменьшит поток на 10 до 20%.

Скатные крыши получают больше дождя, чем их площадь плана указать из-за ветра, дующего против него. Оценка полезную площадь скатной кровли можно получить, умножив длина по ширине по горизонтали плюс половина подъема.

Чтобы найти расход, площадь умножается на норма осадков в час. Интенсивность дождя во время сильного дождь будет варьироваться в зависимости от района, поэтому следует использовать местные данные, имеется в наличии.Ориентировочно количество осадков от 75 до 100 мм в час. может быть использовано. Желоба следует устанавливать с минимальным падением, Рекомендуется 0,3%. Слишком крутые водопады трудности, потому что вода течет слишком быстро, оставляя мусор позади. Также не смотрятся водостоки с более чем небольшим падением Что ж.

Таблица 5.16 Пропускная способность в Литров в секунду для ровных полукруглых желобов

Всегда есть вероятность того, что необычно сильный дождь или засорение трубы может вызвать переполнение желобов. С этим в помните, всегда желательно проектировать здание с крышей нависать, чтобы в случае перелива вода не стекала фасад или проникнуть в стену, где может произойти повреждение.

Обычный материал для желобов и водосточных труб — оцинковка. сталь, алюминий и винил. Оцинкованная сталь наименее дорого. Алюминий долговечен, но его легко повредить. В винил прочен и устойчив к ударам.

Обычно доступны два основных типа кронштейнов для желобов. Один предназначен для крепления желоба к фасции, как показано на рисунке 5.67. Другой используется, когда нет лицевой панели и желоб крепится к стропилам.Крышка крыши должна выдвигаться на 50 мм. за концы стропил или обшивку, чтобы дайте воде очиститься.

Рисунок 5.67 Желоб и крепления водосточной трубы.

Содержание — Назад — Вперед

Россия Код ТН ВЭД Список статей Асбестоцементный цемент с целлюлозой
