Армопояс снип: что такое армированный сейсмопояс, СНИП, фото, виды, нужен ли между этажами при строительстве дома, марка бетона для создания, применение u-блоков

06.02.2023
/
By alexxlab
/
0 Comment

Армопояс для газобетона Армопояс под плиты перекрытия

Несмотря на то, что некоторые производители блоков  считают армопояс для газобетона излишним, наш опыт и многочисленные комментарии к статьям, посвященным этой теме, доказывают необходимость его изготовления.

Армопояс — что это такое, почему небходимо его изготавливать для газобетона и как изготовить армопояс своими руками — на все эти вопросы мы подробно ответили в статье «Армопояс Армированный пояс Армопояс своими руками» .

Еще раз хотим обратить ваше внимание, уважаемые читатели блога «Как построить дом» , что армопояс — это непрерывная монолитная железобетонная конструкция, которая повторяет контур стен. Исходя из этого определения, ошибочно называть армопоясом конструкцию, выполненную из кирпичной кладки. Некоторые строители усиливают такую кладку армированной сеткой, но все-таки это не является армированным поясом.

  • Следует учесть, что армированный пояс должен размещаться по стенам, которые опираются на фундамент.
    Т.е., если конструкция вашего дома предусматривает стену, расположенную внутри дома, и на эту стену будут опираться плиты перекрытия, то для уменьшения напряжения с наружных несущих стен необходимо, чтобы стена опиралась на фундамент. В этом случае стена передаст часть нагрузки на грунт и, при этом, ее несущая способность не пострадает. Устройство армопояса под плиты перекрытия на внутренней стене позволит усилить конструкцию в целом.
  • Регламентирующим документом для сооружения армопояса под плиты перекрытия в сейсмических районах  является СП 31-114-2004 «Правила проектирования жилых и общественных зданий для строительства в сейсмических районах», который гласит:

«7.6.11 В уровне перекрытий и покрытий, выполненных из сборных железобетонных элементов, по всем стенам без пропусков и разрывов должны устраиваться антисейсмические пояса из монолитного железобетона с непрерывным армированием. В зданиях с монолитными железобетонными перекрытиями, заделанными по контуру в стены, антисейсмические пояса в уровне этих перекрытий допускается не устраивать.

Плиты перекрытий (покрытий) должны соединяться с антисейсмическими поясами посредством анкеровки выпусков арматуры или сваркой закладных деталей. Антисейсмические пояса верхнего этажа должны быть связаны с кладкой вертикальными выпусками арматуры.

  • 7.6.12 Антисейсмический пояс (с опорным участком перекрытия) должен устраиваться, как правило, на всю ширину стены; в наружных стенах толщиной 500 мм и более ширина пояса может быть меньше на 100 — 150 мм. Высота пояса должна быть не менее толщины плиты перекрытия, класс бетона — не ниже В15.

Продольную арматуру антисейсмического пояса устанавливают по расчету, но не менее четырех стержней диаметром 10 мм при сейсмичности 7 — 8 баллов и не менее четырех стержней диаметром 12 мм — при 9 баллах.»

  •  Если вы в дальнейшем планируете утеплять стены из газосиликата (подробнее об утеплении стен пенопластом — здесь), то армопояс можно выполнять на всю ширину стены. Если утепление стены не планируется, стоит выполнить утепление хотя бы армопояса, т.
    к. монолитный железобетонный армопояс — это один из «мостиков холода», отрицательное последствие от  которого несложно уменьшить.
  • Чтобы утепление не выходило за границы стены, следует  армированный пояс изготовить не на полную ширину стены,  а уменьшить его на ширину планируемого утеплителя. При этом следует учесть минимальную глубину опирания плит перекрытия на стены.
  • Необходимая информация четко прописана в п. 6.16. следующего документа: «Пособие по проектированию жилых зданий. Вып. 3 (к СНиП 2.08.01-85)»  — «Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70″.

Если вас смущает столь малая глубина опирания, вы всегда ее сможете увеличить на величину, которая будет для вас комфортна и на ваш взгляд — безопасна.

Эти основные моменты нужно знать при сооружении армопояса под плиты перекрытия для вашего дома. При их соблюдении ваша семья будет спокойно жить в новом доме долгие годы.

Дом на 100 лет или что такое армопояс?

Когда Вы начинаете строить свой дом, о чём Вы задумываетесь в первую очередь?

Наверное, из какого материала лучше это сделать? Какие технологии применить?

Наша статья как раз про прочную конструкцию — армопояс.

Армопояс (армированный монолитный железобетонный пояс) — это очень прочная монолитная конструкция, которая заливается по всему периметру здания и несущих стен.

Неважно, какой материал вы используете в строительстве. Это может быть как газобетон, так и фундаментные блоки, кирпич или керамоблок.

Задачи Армопояса

  1. Существенно повышает прочность несущих стен;
  2. Увеличивает несущие способности;
  3. Создает жесткость конструкций;
  4. Равномерно распределяет нагрузки от вышележащих элементов здания, во избежание трещин, сколов и других деформаций.
  5. Удерживает геометрию здания — при неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях.

Высота и ширина Армопояса

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

В идеале геометрию, армирование и состав бетона армопояса определяют расчетами конкретно под каждый объект.

Но разумнее будет сделать ширину армопояса чуть тоньше, чем стена, чтобы был запас места под утеплитель. Лучше всего для этого дела подойдет экструдированный пенополистирол (ЭППС), так как он отлично изолирует тепло.

Армированный пояс

Есть такой материал, как блоки из ячеистого бетона.

Они легкие, хорошо удерживают тепло, легко сверлятся, режутся и обрабатываются.

Главные недостатки этого материала — относительная хрупкость и низкий порог сопротивления точечным нагрузкам. Т.е., если нагрузка на всю площадь еще допустима, то точечно уже нагружать блок нельзя.

Все эти недостатки отлично компенсируются устройством нескольких армированных поясов.

Армирование

Что же такое армирование? Это часть устройства всех монолитных конструкций, от которого зависит долговечность и надежность будущего строения.

Процесс заключается в создании каркаса из металлических стержней. Он размещается в опалубку и заливается бетоном.

Чтобы создать этот каркас, прибегают к вязке или сварочным работам. При этом большую роль при вязке играет правильно рассчитанный нахлест для арматуры. Если он недостаточный, то соединение окажется непрочными, а это сказывается на эксплуатационных характеристиках. Поэтому важно разобраться, какой именно делать нахлест при вязке.

Как крепится арматура?

Согласно строительным нормам и правилам (СНиП). Существует два основных метода крепления арматуры:

1 метод

Стыковка прутьев без сварки, внахлест.

Арматуру используют как с загибами на концах, так и с прямыми концами.

Без применения механического воздействия.

Для работы используют:

  • стержни А400 AIII
  • вязальную проволоку

Такой метод чаще всего используют для построения частных домов, потому что он не требует больших финансовых затрат, доступный для большинства людей.

Даже «новичок» в строительстве справится с этой работой при помощи прутьев и мягкой вязальной проволоки.

Следуйте строго по инструкции, при выполнении работы внахлест, чтобы соединения не стали слабым местом в конструкции.

2 метод

Механическое и сварное соединение. Чаще встречается в промышленном производстве.

Используется сварочный аппарат или механический агрегат, т.е. при помощи техники.

Если Вы решили состыковать прутья внахлест, без сварки, делайте это внимательно и строго по инструкции.

Инструкция по работе со стыковкой без сварки, внахлест.

Хоть процесс соединения прутьев с использованием проволоки проще, чем их соединение сварочным аппаратом, назвать его совсем простым нельзя.

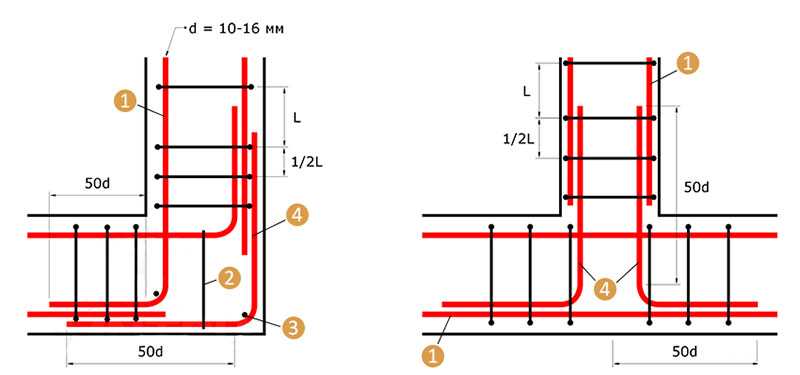

Занимаясь методом нахлеста, следует обращать внимание на такие параметры, как:

  • длина накладки прута;
  • нахождение места соединения в конструкции и его особенности;
  • как перехлесты расположены один к другому.

Каркас изготавливается из четырех и более продольно располагающихся стержней диаметром 10-14 мм (определяется проектом).

Поперечная арматура из стальной проволоки диаметром 6-8мм должна крепиться к основной части каркаса. И располагаться шагом, определенным проектом, обычно 150-400мм.

В поперечном разрезе он должен быть по форме квадратным или прямоугольным.

Расстояние от края пояса до рабочей арматуры (защитный слой) не менее 25мм.

Готовый каркас устанавливают в опалубку и заливают бетонной смесью.

Общая конструкция опалубки состоит из сборных элементов — деревянных щитов, изготовленных из досок. Вместо досок можно использовать опалубку из металла или ламинированной влагостойкой фанеры.

На стене Вам нужно зафиксировать опалубку:

  • По бокам. При помощи арматурных кусков или металлической проволоки.
  • Сверху. Сооружаются ребра жесткости из деревянных обрезков 40×40 мм, которые прибиваются к верхним частям параллельных опалубочных щитов.

Чтобы предотвратить сдвиг опалубки, самая нагруженная нижняя ее часть крепится крестовым отрезком арматуры.

На толщину досок опалубочных щитов непосредственно влияет высота, с которой будет заливаться раствор: больше высота — толще опалубка.

Для того чтобы не произошло вытекания бетонной смеси через щели, все стыки, углы и повороты нужно надежно загерметизировать.

Дом на 100 лет

И в завершение хотим сказать: не экономьте на качестве и количестве армопоясов.

С правильными поясами жесткости газобетонный дом успешно выдержит вес перекрытий, перепады температуры, сезонные деформации почвы – все нипочем. Такой дом прослужит не менее 100 лет.

Соблюдайте четкие правила и рекомендации, тогда дом Вашей мечты будет на 1 шаг ближе к Вам.
