Армопояс под крышу — зачем он нужен и как его смонтировать?

Дата последнего изменения:

17 февраля 2017

Время на чтение:

11 минут

5503

Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.

В этой статье

• Необходимость армопояса
• Преобразование нагрузки
• Крепление кровли к дому
• Расчет армированного основания под крышу
• Технология установки
• Создание опалубки и укладка арматуры
• Установка крепежных элементов для мауэрлата
• Заливка цементным раствором
• Монтаж мауэрлата
• Подведем итоги

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

• Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
• Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
• Обеспечение жесткости и стабильности всей конструкции строения;
• Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
• Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

• Бетономешалка для качественного замешивания раствора цемента;
• Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
• Материалы для сооружения опалубки;
• Арматура.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не меньше 5 см;
• Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона. Это можно выполнить различными методами:

• При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
• Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
• Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами есть минимум одна шпилька;
• Максимальный шаг установки – не более 1 метра.

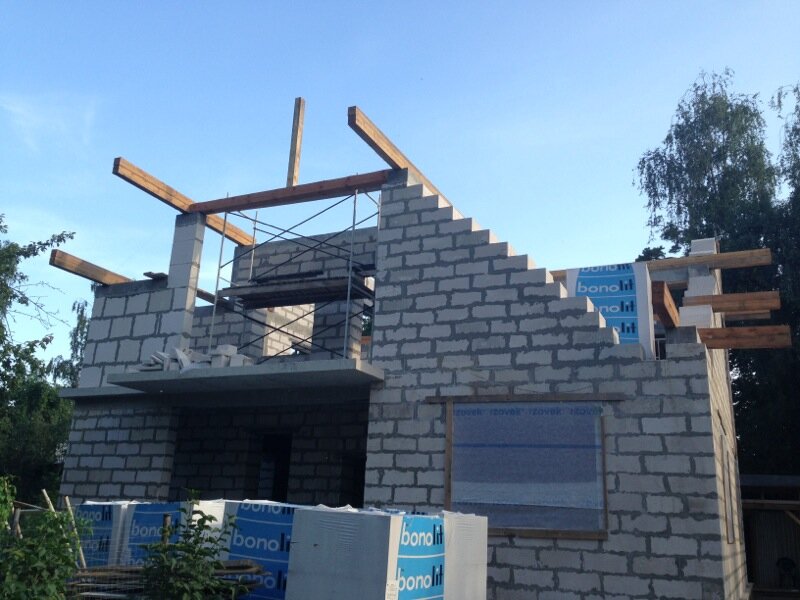

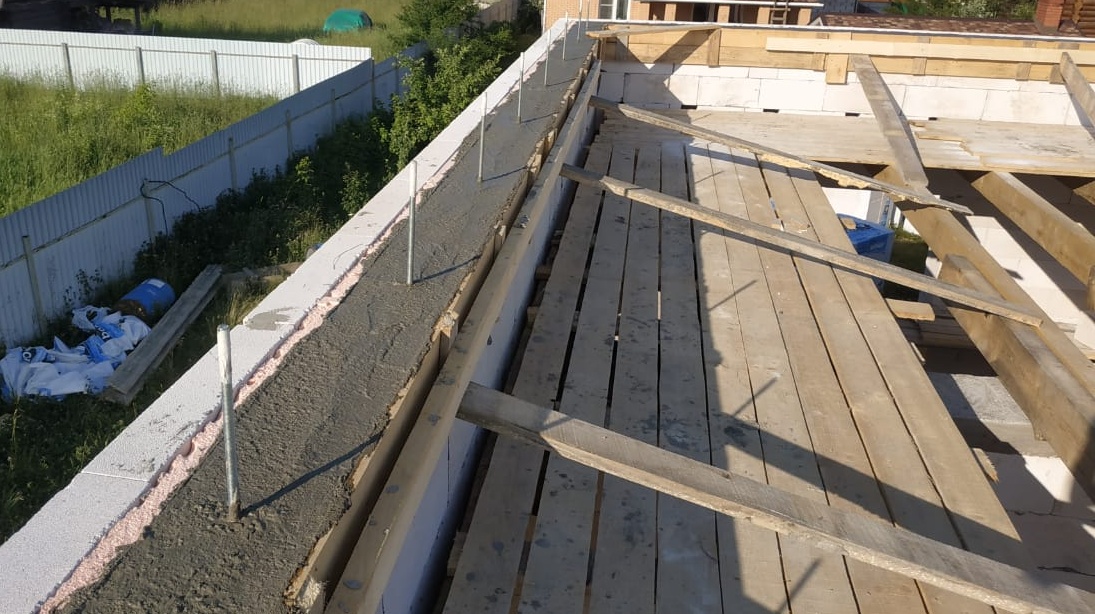

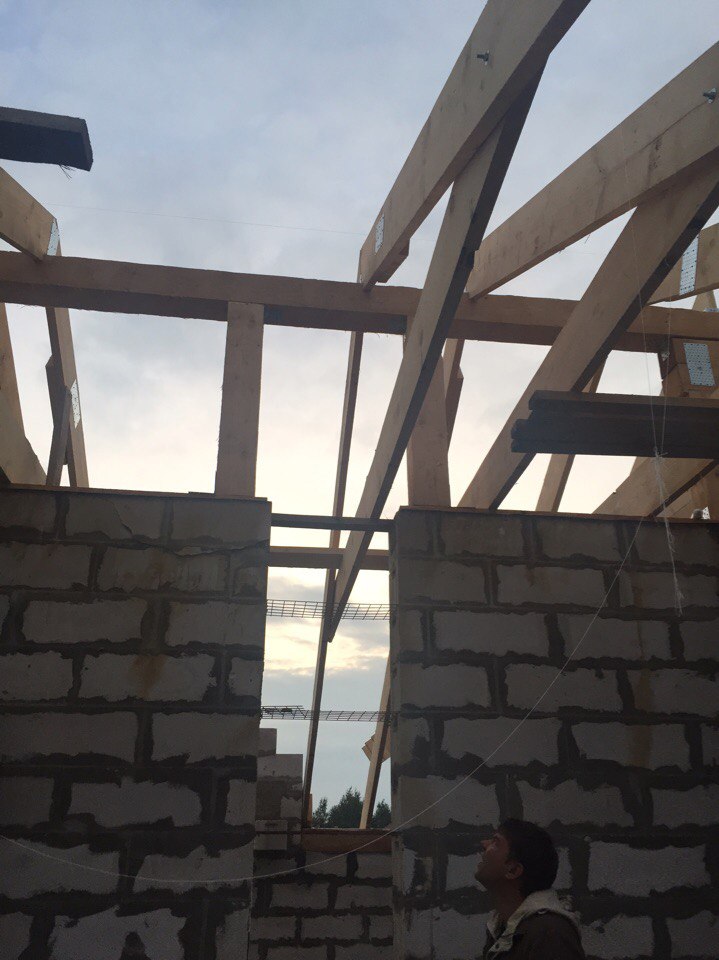

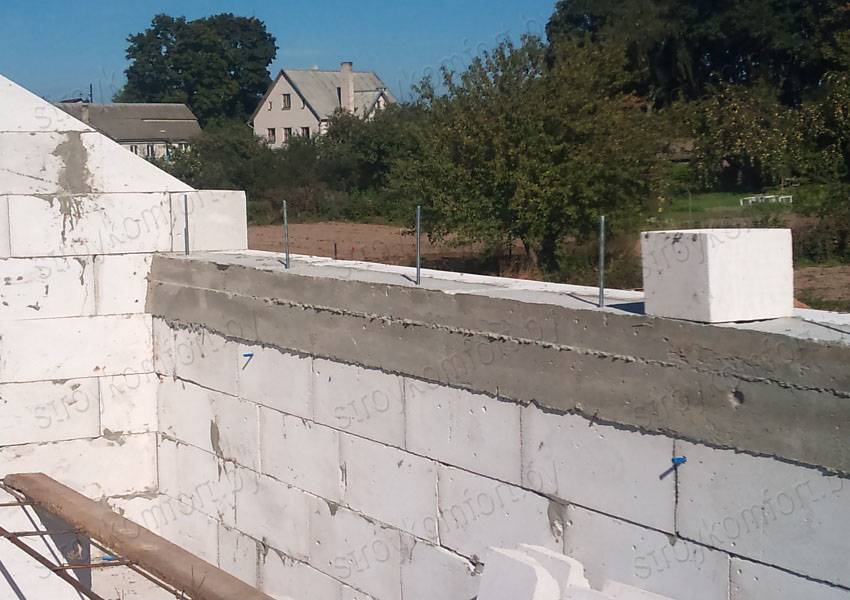

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.
[/wpsm_box]

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

[wpsm_box type=»info» float=»none» text_align=»left»]
После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.[/wpsm_box]

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
• Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

[wpsm_box type=»info» float=»none» text_align=»left»]
Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.[/wpsm_box]

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

https://www.youtube.com/watch?v=ekYYxE2pwwA

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

как сделать верхний разгрузочный элемент, для чего он нужен, а также расчет основания и другие нюансы

Мнение, что основание под легкими односкатными кровлями не нуждается в усилении ошибочно, в ряде случаев защитить стены от вертикальных и распорных нагрузок может только армопояс.

Этот элемент обязательно закладывается в проект, все его параметры и способы соединения с кровельной системой продумываются заранее.

Содержание

• 1 Что такое верхний разгрузочный пояс?
• 2 Необходимость
• 3 Преобразование нагрузки
• 4 Крепление кровли к строению
• 5 Расчет армированного основания
• 6 Как сделать?
  • 6.1 Создание опалубки и укладка арматуры
  • 6.2 Установка крепежных элементов для мауэрлата
  • 6.3 Заливка цементным раствором
  • 6.4 Монтаж мауэрлата
• 7 Частые ошибки монтажа и рекомендации по строительству
• 8 Заключение

Что такое верхний разгрузочный пояс?

Термин «армопояс» используется в отношении кольцевых элементов, укладываемых по периметру несущих стен для снижения и перераспределения нагрузки от вышележащих конструкций.

• Разделения нагрузки от стропильной системы, пирога и возможного веса снежного покрова.
• Максимального надежного крепления мауэрлата.
• Выравнивания горизонтали стен и устранения ошибок строителей.

По нормам такой армопояс выполняется монолитным, т.е. заливается из бетона непосредственно на месте, по периметру несущих стен, с одновременным заложением внутри элементов для крепления мауэрлата.

В ряде случаев функции монолитной ж/б ленты выполняет брус или 2-3 ряда армированной кладки из полнотелого кирпича.

Вне зависимости от выбранного материала при заложении пояса принимаются меры, исключающие образование под кровлей дома «мостика холода».

По тем же нормам армопояс должен быть замкнутым, но в домах с односкатными крышами такое исполнение не всегда возможно. При разной высоте стен армопояс выполняется разомкнутым и размещается на противоположных сторонах здания, под будущим мауэрлатом.

Верхний край наклонных блочных стен рекомендуют укреплять сеткой, композитной арматурой или перфорированной лентой из стали толщиной от 4 до 8 мм, но главные опорные балки по их длине не привязываются.

Необходимость

Армированный металлом пояс под односкатными крышами в обязательном порядке закладывается:

• В жилых домах со стенами из пористых или щелевых материалов со сравнительно низкой прочностью на сжатие или изгиб. Монолитная обвязка ж/б лентой предусматривается при возведении несущих конструкций из газосиликата, пенобетона, арболита, блоков на основе керамзита или шлака, поризованной керамики.
• В кирпичных домах при ведении строительства в сейсмически опасных районах.

Преобразование нагрузки

Правильно выполненный разгрузочный пояс нивелирует:

• Вертикальные нагрузки (давление веса кровельной системы, ветровая и снеговая нагрузка).
• Точечные распорные нагрузки, действующие в местах крепления стропил.

В домах с односкатными крышами влияние нагрузок первой группы преобладает, при значительном весе конструкций или снежного покрова (которые в свою очередь зависят от площади ската) армопояс должен закладываться не только по периметру, но и поверх несущих перегородок, под дополнительными горизонтальными опорами стропил.

Влияние точечных нагрузок незначительно, так как стропильные ноги опираются исключительно на мауэрлат и опорные стойки, а не на друг друга. Но прямая привязка мауэрлата к стенам из газобетона считается нарушением, особенно при кладке блоков на раствор, а не на специальные клеи.



Крепление кровли к строению

Надежное крепление мауэрлата к поясу обеспечивают анкеры или шпильки, закладываемые на этапе заливки бетона с шагом не более 80-100 см. При этом крепежи могут как привязываться к основному каркасу пояса или заходить в верхний ряд стен на 40-50 мм, так и вставляться в раствор после его распределения в U-блоках или опалубке. Первый способ считается более надежным (особенно при использовании анкеров), но требует больше внимания и навыков.

Механизированная закладка шпилек или дюбелей под мауэрлат (сверление конструкции после застывания бетона) возможна, но нежелательна, такие крепежи не рассчитаны на избыточные нагрузки.

Расчет армированного основания

Параметры пояса подбираются исходя из толщины несущей стены и ожидаемых нагрузок. За исключением конструкций с большой площадью односкатные кровли не оказывают существенного давления на стены, для защиты блоков от растрескивания и обеспечения надежного крепления мауэрлата достаточно ленты с минимальным сечением.

По нормам ее ширина не может быть меньше 2/3 от толщины стены, а высота – быть меньше 15 см. Оптимальная форма – квадрат с сечением 25×25 см.

Сечение и число арматурных прутьев зависит от размеров ленты

В большинстве случаев пояс армируется объемным двухрядным каркасом из 4 прутьев ребристой арматуры с Ø12 мм с шагом поперечной арматуры от 20 до 40 см.

Расчет остальных материалов (компонентов для бетона, утеплителя, крепежей) не представляет сложности из-за простой формы ленты и проводится вручную или с помощью строительных калькуляторов.

Как сделать?

Порядок действий зависит от вида используемых материалов и опалубки. В частности, владельцы могут:

• Закладывать основу пояса из U-образных газобетонных блоков с прочностью от D500.
  Этот способ ценится за простоту, после посадки блоков на клей владельцам достаточно заложить внутри армокаркас, залить бетон и закрепить внутри шпильки под мауэрлат.

  Дополнительные меры по утеплению не требуются, единственным минусом способа считается дороговизна блока.

• Возводить внешние стены (или как минимум одну наружную) из перегородочных блоков с той же прочностью и шириной от 50 до 100 мм. При выборе этого варианта наружная сторона пояса по возможности утепляется тонким листом уплотненного пенополистирола.
• Полностью заливать пояс из бетона после установки надежной опалубки со сквозными креплениями и заложения внешней утепляющей прослойки из экструдированного пенополистирола толщиной не менее 80 мм.

Вне зависимости от выбранного способа работы начинаются после полного отвердевания кладочного раствора в несущих стенах, осмотра основания и устранения любых дефектов.

Создание опалубки и укладка арматуры

При отсутствии возможности кладки U-блоков опалубка собирается из ровных досок или щитов из толстой влагостойкой фанеры. Щиты собираются на земле или перекрытии и закрепляются с помощью саморезов длиной не менее 50 см, боковых упоров, сквозных резьбовых шпилек, промежуточных перемычек или набиваемых сверху деревянных брусьев.

Скручивать проволокой опалубку под армопояс не рекомендуется из-за рисков перекоса конструкции на этапе заливки и застывании бетона.

Опалубка устанавливается со строгим контролем уровня по горизонтали и вертикали, без щелей и прекосов, особое внимание уделяется углам.

Одновременно с закреплением опалубки принимаются меры по утеплению внешней стенки ленты. Для этого внутрь закладывается лист теплоизоляционного материала или щиты устанавливаются с нужным смещением.

Обязательно обеспечивается армирование ленты. Армокаркас пояса собирают из цельных прутьев длиной от 6 м, с минимальным нахлестом на продольных стыках в 8 мм, на углах – от 30 см.

Для соединения продольных и поперечных прутьев используется 3 мм вязальная проволока или хомуты, сваривать эту конструкцию не рекомендуется. При укладке каркас смещается от будущих краев бетона на 50 мм, в нижней части этот зазор обеспечивается с помощью кусочков дерева или пластиковых стаканчиков.

Установка крепежных элементов для мауэрлата

Максимальная надежность достигается при вкручивании резьбовых шпилек в верхний ряд блоков или их привязке к верхнему и нижнему ряду каркаса.

Длина крепежей подбирается с учетом толщины пояса и мауэрлата и 50 мм запаса для прикручивания.

Частота зависит от числа стропил (в идеале крепеж располагается точно по центру между двумя ногами), но не превышает 1 м. Непосредственно перед заливкой раствора резьбовые части крепежа обматывают промасленной бумагой или просто смазывают маслом.

Заливка цементным раствором

К приготовлению бетона приступают после разметки и проверки верхнего уровня опалубки и надежности ее крепления. Нужными характеристиками обладает бетон с маркой прочности не ниже М200 и средним размером фракций, заливка ведется без длительных перерывов.

После заполнения опалубки или блоков из раствора штырем или вибратором выгоняется воздух, верхняя часть тщательно выравнивается и накрывается пленкой.

Монтаж мауэрлата

К креплению мауэрлата приступают как минимум через 2 недели (лучше – больше), после снятия опалубки и набора лентой прочности.

Деревянный брус проходит обязательную обработку антисептиками и антипиренами

Во избежание ошибок места расположения крепежей проверяются несколько раз (вплоть до полного прикладывания бруса к поясу) и лишь потом в мауэрлате сверлятся отверстия. Для фиксации используются шайбы и гайки большого диаметра, выступающие части шпилек обрезаются болгаркой.

Частые ошибки монтажа и рекомендации по строительству

К распространенным ошибкам относят:

• Слабое крепление опалубки, приводящее к вытеканию раствора при бетонировании или его распиранию в верхней части во время застывания.
• Заливку раствора с технологическими перерывами более 2 ч, отрицательно сказывающуюся на прочности и монолитности пояса.
• Отсутствие наружной утепляющей прослойки при разной теплоемкости материалов пояса и стен.
• Экономию на арматуре (например – заложение одного штыря в армопоясе под крышей жилых домов вместо четырех и более прутьев, связанных в единый каркас).
• Нагрузку ленты до окончания процессов отвердевания бетона.

Совет: существенно упростить работы и избежать ошибок помогают U-блоки. При большом объеме бетонирования раствор стоит заказать на заводе.

Заключение

В заключение стоит отметить, что монтаж разгрузочного пояса под кровлей будет бессмысленным при нарушении других требований армирования конструкции, а именно – отсутствии перемычек над проемами, монолитных колец на цоколе или под перекрытиями, отказе от порядового укрепления блоков. Особого внимания требуют постройки в районах с частными подвижками грунта, расчет их основания и армопоясов должны выполнять специалисты.

Бронезащита Bismarck

Обновлено 01 июля 2019 г.

Линкоры должны были выдерживать многократные попадания и продолжать бой, поэтому их броневая площадь, распределение и толщина были чрезвычайно важны. По размаху Bismarck выделил 19 082 тонны поясной, палубной, турельной, подводной и противоосколочной брони, что составило около 40% его проектной боевой массы (47 870 тонн). Только 69 100-тонные японские линкоры класса Yamato несли больше брони (22 895 тонн), хотя и в гораздо меньшем процентном соотношении (33,2%) от общего веса корабля.

Используемые материалы.

Стали, использованные для изготовления Bismarck, были конечным результатом обширных исследований и разработок, которые начались вскоре после окончания Первой мировой войны. Это привело к созданию брони и конструкционной стали, которая явно превосходила предыдущие материалы. Что касается специфики, применяются следующие критерии:

ул 52 км. Сталь конструкционная с пределом прочности при растяжении 52-64 кг/мм, деформацией 21% и пределом текучести 36-38 кг/мм. Этот материал использовался для пластин толщиной не менее 4 мм. Более тонкие поверхности использовали St 42 KM.

KC н/д ( Krupp Cemented , новый тип). Броневая сталь с лицевой закалкой. Этот материал содержал 3,5-3,8% никеля, 2% хрома, 0,3% углерода, 0,3% марганца и 0,2% молибдена и использовался для изготовления бортового пояса, башен, барбетов и рубок. Твердость лицевого слоя 670 по Бринеллю сужается по мере того, как он достигает 40-50% общей толщины листа. Полигонные испытания после Второй мировой войны показали, что KC лишь немного менее устойчив, чем британская цементированная броня (CA), и заметно превосходит американские пластины класса A.

Втч н/д ( Wotan hart , новый тип). Сталь броневая однородная с пределом прочности при растяжении 85-95 кг/мм, деформацией 20% и пределом текучести 50-55 кг/мм. Этот материал использовался для броневых палуб и по толщине на борту Bismarck не уступал большинству иностранных гомогенных плит.

Ww н/д ( Wotan weich , новый тип). Сталь броневая однородная с пределом прочности при растяжении 65-75 кг/мм, деформацией 25% и пределом текучести 38-40 кг/мм. Этот материал использовался для продольных переборок торпед.

Вертикальная защита.

Внешняя броневая цитадель включала основной вертикальный пояс КЦ толщиной 320 мм, шириной 4,8 м и длиной 170,7 м. Он покрывал 70% ватерлинии от шпангоута 32 до шпангоута 202,7 (наибольшая протяженность среди всех современных линкоров) и защищал бронепалубу, верхнюю палубу платформы и часть палубы средней платформы. Ремень был покрыт слоем тикового дерева толщиной 50 мм, который помогал поглощать ударные повреждения, и крепился болтами к боковой обшивке толщиной 16–25 мм. Большая часть пояса располагалась выше ватерлинии (3,3/1,5 метра по проекту, но 2,6/2,2 метра на практике), по очевидной причине, что снаряды чаще попадают выше, чем ниже ватерлинии. Зона цитадели над основным поясом была бронирована листами КС толщиной 145 мм, которые защищали аккумуляторную палубу до верхней бронированной палубы. Между шпангоутами 186,7 и 202,7 толщина этого верхнего пояса составляла 120 мм. Эта обшивка также могла обеспечить защищенную зону ватерлинии в случае серьезных кренов, декапирования и медленных тяжелых снарядов БТР, а также полной остановки легких снарядов. Наконец, более легкая обшивка была установлена ​​далеко вперед и назад от основного пояса (60 мм Wh вперед и 80 мм Wh на корму), и это защищало почти всю площадь ватерлинии от осколков повреждения легкого снаряда.

Киль, март 1941 г. Здесь хорошо виден 32-сантиметровый нижний грот-пояс, который покрывал 70% длины ватерлинии корабля.

Поясная броня также была наклонена наружу из-за кривизны корпуса в областях вперед, по траверзу и в корму от основных башен и их погребов, что увеличивало сопротивление изогнутых секций, которые составляли около 40% длины основного пояса. Наклон борта составлял 17, 10, 7 и 8-10 относительно башен «Антон», «Бруно», «Дора» и «Царь» соответственно. Это обеспечивало дополнительную защиту без ущерба для остойчивости за счет сжатия большей части площади ватерлинии внутрь борта, особенно в критической области миделя.

Корпус был разделен на поперечные секции 22 переборками различной толщины. Перед башней «Антон» на шпангоуте 202.7 располагалась бронированная переборка КС, обозначавшая передний предел цитадели. Эта переборка простиралась от верхней палубы до палубы средней платформы и менялась по толщине по мере опускания (145 мм на уровне аккумуляторной и броневой палуб, 220 мм на верхней палубе платформы и 180 мм на средней платформе). палуба). Он был частично защищен 60-мм носовой обшивкой корабля, которая создавала очень плохие углы атаки для снарядов, выпущенных из носовой части. В корме башни «Дора» на шпангоуте 32 располагалась еще одна бронированная поперечная переборка с аналогичными характеристиками, усиленная кормовым противоосколочным листом толщиной 80 мм. Эти две поперечные переборки вместе с продольным бортовым поясом и бронированной верхней палубой образовывали внешнюю цитадель (броневой ящик), защищавшую бортовые помещения корабля. Внутренний плот обеспечивал дополнительную защиту жизненно важных органов, как мы увидим при рассмотрении схемы горизонтальной защиты.

Горизонтальная защита.

Верхняя палуба имела толщину 50-80 мм (Wh) на большей части длины корабля от 10,5 до 224 шпангоута. Он был обшит тиковым деревом толщиной 68 мм. 80-мм обшивка располагалась в районе башен второго калибра. ¹⁾ На 2,4 метра ниже верхней палубы располагалась легкозащищенная аккумуляторная палуба толщиной 6-20 мм (Ст 52). Третья броневая палуба находилась на высоте 10,3 метра над килем и имела классическую схему «черепашьей палубы» со скошенными краями. Плоская часть главной броневой палубы на миделе обозначала верхнюю часть внутреннего бронеплота и располагалась на один метр выше расчетной ватерлинии. Толщина над машинными отделениями составляла 80 мм, над погребами — 100 мм. Внешняя наклонная часть этой палубы имела толщину 110-120 мм (Wh) и наклонялась вниз примерно на 22° от горизонтали до места, где она соприкасалась с нижней кромкой основного броневого пояса под ватерлинией. Откосы броневой палубы представляли собой атакующие снаряды, пробившие бортовую броню с углом удара до 68°, и имели толщину 110 мм вокруг механизмов и 120 мм у погребов. Последующий анализ показал, что комбинированная внешняя цитадель и внутренний плот могут обеспечить жизненно важные органы относительной невосприимчивостью к снарядам 406-мм/45 БТР, выпущенным в упор.

Носовая часть от шпангоута 202.7 до шпангоута 233 была защищена верхней платформенной палубой толщиной 20 мм, а корма имела бронированную черепаховую палубу толщиной 110 мм, защищавшую рулевой привод.

Защита горизонтального настила

Турели.

Башни главного калибра — 130-360-мм КС. Барбеты имели толщину 340 мм КС над верхней палубой и 220 мм КС под ней до третьей броневой палубы. Толщина была уменьшена за счет дополнительной защиты, обеспечиваемой верхней палубой толщиной 50 мм (Wh) и обшивкой верхней цитадели толщиной 145 мм. Что касается американской брони класса А, то эффективная стойкость 340-мм барбетной брони составляла 390-405 мм.

Башни ПМК были защищены плитами толщиной 20-100 мм Втч. Их барбеты были на 80 мм Втч выше верхней палубы. Ниже верхней палубы броня барбета была уменьшена до 20 мм, поскольку эта область уже была защищена верхней палубой толщиной 80 мм и броней цитадели толщиной 145 мм. Более того, стволы боекомплекта второстепенных башен при опускании защищались основным бортовым поясом, и поэтому не было необходимости удлинять вниз их тяжелую барбетную броню.

Командные пункты. Боевые башни.

Передняя боевая рубка имела 350-мм стенки КС и 220-мм крышу КС. Башенка дальномера над боевой рубкой имела 200-мм стенки КС и 100-мм КС крыши. Боевая рубка соединялась с броневой палубой коммуникационным валом диаметром 85 см и стенками КС толщиной 220 мм.

Кормовая боевая рубка не была так сильно защищена. Его борта были 150 мм КС, крыша 50 мм КС, коммуникационный вал, идущий к нижним палубам, имел диаметр 70 см и толщину 50 мм КС. Кормовая башенка дальномера имела стенки 100 мм КС, а крыша 50 мм КС.

Командный пункт на носу был слабо защищен, потому что он находился так высоко в фок-мачте, что тяжелая броня могла вызвать проблемы с устойчивостью. Стены были 60 мм KC, а крыша 20 мм KC. Стены купола 30 мм КС, кровля 20 мм КС.

Вид на переднюю боевую рубку с прожекторной платформы. Его стены имели толщину 350 мм, а крыша 220 мм. Купол дальномера еще не установлен.

Подводная защита и разделение.

Из 22 водонепроницаемых секций корпуса 17 располагались внутри цитадели (секции III-XIX). Пространство над ватерлинией между броней и верхней палубой делилось на три больших пространства продольными осколочными переборками левого и правого бортов толщиной 30 мм (Wh). Они располагались на расстоянии 3–5,4 м от бортового пояса и образовывали 51 бронированную ячейку в верхней части цитадели, проходя через поперечные переборки. Весь этот массив был разделен в горизонтальной плоскости промежуточным аккумуляторным отсеком, в результате чего получилось 102 ячейки. Многие из этих отсеков были разделены поперечными и продольными переборками, причем отсеки между главной и аккумуляторной палубой составляли около 100 и выше, если включить отсеки в носовой и кормовой части цитадели. Однако отсеки над броневой палубой намного превосходили отсеки под ней.

Подводный корпус составлял большую часть внутреннего бронеплота и был защищен от торпедного и минного поражения 45-мм продольными переборками левого и правого бортов. Эти переборки были вертикальными, а не наклонными, как у Scharnhorst класса , и могли взаимодействовать с наклонной броневой палубой над ними, чтобы повысить защиту жизненно важных органов от снарядов, хотя их основной целью, конечно же, было ограничение подводных повреждений.

Расстояние между торпедной переборкой и внешним корпусом составляло 5,4 м в миделе, хотя оно сужалось до 3 м по траверсе башен «Антон» и «Дора». Немецкая философия проектирования пыталась избежать чрезмерно широких систем торпедной защиты на том основании, что они сильно снижали устойчивость при затоплении. Действительно, последствия затопления за бортом увеличиваются в зависимости от квадрата расстояния данной массы воды от центральной линии. Традиционное пространство расширения газа/противозатопления было размещено за бортом трех заполненных жидкостью отсеков, примыкавших к главной торпедной переборке. Топливо и питательная вода, содержащиеся в этих отсеках, помогали замедлять осколки, а также рассеивать и поглощать ударные волны, создаваемые подводными взрывами. Внешняя пустота использовалась для контрзатопления. В целом система противоторпедной защиты была рассчитана на сопротивление заряду тротила массой 250 кг (550 фунтов), хотя на самом деле ее сопротивление оказалось значительно выше. ²⁾

Разделение внутри каждого уровня внутреннего плота было очень обширным. Над разделенным на отсеки двойным дном было 3-4 палубы, и каждая из них была замысловато разделена на части. Например, верхняя палуба платформы включала более 250 отсеков, а средняя палуба платформы имела почти такое же количество. Нижняя палуба платформы была разделена на более чем 200 отсеков, а топливо, питьевая вода и пустоты под ней были еще более точно разделены. Фактически двойное дно имело глубину 1,7 метра между шпангоутами 77,3-154,6, и это обеспечивало некоторую защиту от подводных взрывов на минах.

Наконец, корпус был оснащен MES ( Magnetischer Eigenschutz ) «магнитной системой самозащиты». Он состоял из серии кабелей, которые размагничивали корпус корабля для защиты от магнитных мин и торпед.

1) Некоторые источники расширяют 80-миллиметровые площади от носа к корме каждой пары главных башен, а также под диспетчерской.

2) Согласно Техническому отчету № 222-45. Потеря линкора Tirpitz 12 ноября 1944 года, система противоторпедной защиты Tirpitz была рассчитана на то, чтобы выдерживать около 660 фунтов (300 кг) немецкого гексанита.

Elden Ring Academy of Raya Lucaria: Руководство по расположению всех предметов

Путеводитель по локациям всех предметов в Академии Рая Лукарии в Элден Ринг — оружие, доспехи, талисманы, заклинания, редкие предметы и множество секретов!

Академия Рая Лукарии — школа магии в Промежуточных Землях. Он содержит много предметов, которые чрезвычайно ценны для астрологов и других сборок интеллекта.

Кроме того, победив последнего босса подземелья, Реналу, Королеву Полнолуния, вы получите доступ к возможности перераспределения Очков Атрибутов, которые вы получаете при повышении уровня.

Обратите внимание, что это руководство содержит только местонахождение редких и уникальных вещей; Я не отметил места, которые просто дают вам более распространенную добычу, такую ​​​​как материалы для крафта, кузнечные камни или золотые руны. FromSoftware любит использовать обещание предмета, чтобы показать вам, куда вы можете пойти.

Оглавление

• Как попасть в Академию Рая Лукарии
• Как получить второй Ключ Глинтстоуна Академии для Топса
• Расположение Оружия
• Расположение Талисмана
• Расположение заклинаний и заклинаний
• Расположение доспехов
• Расположение пепла духа
• Расположение пепла войны
• Расположение других основных предметов

Как попасть в Академию Рая Лукарии находится в Академии

Врата запечатаны могущественной магией. Чтобы получить доступ в Академию, вы должны сначала получить ключ Glintstone . Если вы отправитесь к южным воротам, вы можете взять с трупа грубо нарисованную карту, на которой указано местонахождение одного из таких Ключей Глинтстоуна.

Если вам просто нужна подсказка, я рекомендую взглянуть на эту карту, изучив относительное положение основных ориентиров.

Количество островов рядом с ключом гораздо полезнее для определения его местоположения, чем голубые звезды, потому что есть много отвлекающих факторов, на которые могут ссылаться эти звезды. Я не рекомендую иметь при себе много рун, когда вы направляетесь туда. Вот фактическое местоположение:

Как получить второй ключ от блеска Академии для Топса

Как вы, возможно, заметили, ключи от блеска от Академии не подлежат передаче, поэтому вы не можете отдать ключ, найденный на озере, Топсу после того, как использовали его для входа в Академию. . К счастью, есть второй неиспользованный ключ, который вы можете достать для него. Он спрятан в люстре над Церковью Кукушки, но для доступа к нему нужно немного пройтись по крышам.

Не волнуйтесь, это не так уж сложно, и ясно, что разработчики полностью предусмотрели, чтобы вы могли выйти сюда, потому что есть другие предметы, которые нужно собирать, и враги, с которыми нужно сражаться. Я вернусь к этому разделу для других конкретных предметов, которые вы найдете по пути.

Ваше путешествие начинается во дворе после комнаты для дебатов, где вы сражаетесь с Красным Волком Радагона. Поднимитесь по лестнице слева, победите слабых врагов и 3 заклинателей, затем идите к левым перилам. На расстоянии будет еще один заклинатель, которого вам придется победить, а также еще один справа внизу.

Вы можете повернуться, чтобы открыть дверь, которая облегчит вам задачу, если вам нужно будет вернуться. В любом случае, продолжайте идти, пока не доберетесь до трупа сбоку от перил и не спрыгните на крышу.

Продолжайте идти по крышам. Там будет несколько солдат-марионеток, с которыми придется сражаться. В конце концов, вы доберетесь до лестницы; подняться.

Как только вы доберетесь до вершины, вам придется сразиться с 3 солдатами-марионетками и особым заклинателем.

Идите к задней стороне башни после победы над 4 врагами.

Отсюда спрыгните на крышу. Вы можете снять светящееся пятно с трупа позже. Насколько я помню, это просто Золотая Руна.

Здесь у вас будет немного больший прыжок, а затем вы столкнетесь с выбором. Пока прыгайте только с одной крыши.

Теперь, когда вы спрыгнули, образно говоря, на дороге есть развилка. Если вы пойдете направо, вы будете продолжать падать с крыш в сторону церкви Кукушки, куда мы и хотим пойти. Если вы пойдете налево, вам придется совершить огромный прыжок к другому зданию, где вы можете получить одну из блестящих корон и арбалет полной луны. А пока идите направо.

Продолжайте спускаться вниз, пока не доберетесь до солдат-марионеток, победите их, а затем спрыгните вправо или влево. Обе стороны оборачиваются в одно и то же место. Вы можете подобрать Ключ от прочного меча справа. Продолжайте идти к противоположной стороне башни, пока не дойдете до лестницы.

Не обращайте внимания на лестницу и прыгайте на крышу церкви Кукушки. Запрыгивайте через одно из открытых окон на опорную балку.

Ключ от блестящего камня Академии находится на одной из люстр. Спрыгните и возьмите его, затем спрыгните на ближайший мост.

Не забудьте сбить лестницу, чтобы быстро вернуться сюда. Вам нужно будет победить нескольких колдунов.

Теперь вернитесь к Топсу в церковь Ирита в начале Лиурнии прямо за замком Штормвейл. Ближайшая точка быстрого перемещения — Скалы с видом на озеро.

Передать Ключ от Глинтстоуна Академии Топсу. Он даст вам эмоцию Эрудита и скажет, что идет в Академию. Вы можете деактивировать некоторые синие магические печати, встав перед ними и используя эмоцию Эрудиции, пока вы носите одну из (каменных) блестящих корон, найденных в Академии.

Когда вы вернетесь в Академию Рая Лукарии, вы найдете Топса снаружи возле вертикального конвейерного подъемника у входа в классную комнату школы.

Вы получите 3 предмета: Посох Академии Глинтстоун, Барьер Топса и Колокол Топса.

Расположение оружия в Академии Рая Лукарии

Внутри Академии Рая Лукарии вы найдете и подберете три вида оружия — посох, щит и арбалет.

Блестящий посох Азура

Этот посох находится в башне, соединенной со вторым этажом церкви Кукушки. Если вы уже получили второй Ключ от Глинтстоуна Академии, вы можете использовать лестницу, которую вы (надеюсь) сбили, чтобы просто подняться обратно. В противном случае вам придется снова пробираться по крышам на крышу церкви Кукушки.

Эта комната охраняется кем-то, у кого есть 5-зарядный арбалет, который, скорее всего, победит вас, если попадет.

Арбалет «Полнолуние»

Этот арбалет находится на крыше, если вы решите повернуть налево и прыгнуть через пропасть между зданиями вместо того, чтобы повернуть направо к церкви Кукушки, а затем снова повернуть налево, а не прыгать крестом к башне. с дыркой в ​​нем.

Вот точка на крыше, где нужно повернуть налево после большого прыжка.

Просто следуйте вниз по крышам, и вы окажетесь у лестницы, которая приведет вас на вершину башни, где вас ждет арбалет «Полнолуние».

Щит карианского рыцаря

Щит карианского рыцаря падает с Мунгрум-карианского рыцаря, охраняющего вход в Великую библиотеку Реналы.

Расположение талисманов в Академии Рая Лукарии

Есть три талисмана, которые вы можете получить, исследуя Академию Рая Лукарии.

Значок Радагона

Этот талисман находится на втором этаже комнаты для дебатов, где вы сражаетесь с боссом Красного Волка Радагона (да, вы можете подняться туда).

Чтобы попасть наверх, вам нужно выйти из комнаты для дебатов во двор и повернуть направо.

Подойдите к каменным ограждениям, и вы увидите лестницу на расстоянии и место, куда можно спрыгнуть.

Поднимитесь по лестнице и прыгайте через разбитое окно. Сундук будет справа, хотя слева тоже есть что подобрать.

Талисман Graven-School

Талисман Graven-School Talisman находится за фальшивой книжной полкой. Если вам просто нужна подсказка, картины Реналы подскажут, куда вам нужно идти. Прежде чем отправиться в эту экскурсию, я рекомендую уничтожить всех врагов между классной комнатой школы и комнатой для дебатов, чтобы вам не пришлось о них беспокоиться.

По пути вы также подберете волшебство Кометы.

Ваше путешествие к талисману начинается у лестницы в комнату для дебатов.

Ренала указывает на пустую книжную полку. Ударьте его, чтобы он исчез.

Идите по коридору, и вы найдете сундук и еще одну вещь за алтарем в комнате рядом с другой картиной Реналы.

Поднимитесь по лестнице и пройдите к картинам. За картинами в полу есть дыра, перепрыгивайте через перила.

Вздох! За стеной есть скрытый зал! Падайте в дыру, и вы окажетесь в комнате внизу, в которой находится талисман Graven-School.

Есть несколько Живых Горшков, которые спровоцируют агрессию, когда вы возьмете Талисман. Вы можете атаковать их первыми, если хотите. Дверь открывается в комнату с гигантским Живым Кувшином и несколькими заклинателями. Трудно не спровоцировать их всех сразу, поэтому я рекомендовал вам победить их, прежде чем получить этот талисман.

Талисман длиннохвостого кота

Этот талисман находится на дне ямы, где находится вертикальный конвейер. Все, что вам нужно сделать, это запрыгнуть на конвейер, спускающийся вниз, и он просто уронит вас, когда вы окажетесь достаточно близко к земле.

Места заклинаний и заклинаний в Академии Рая Лукарии

Вы выйдете из Академии Рая Лукарии с четырьмя новыми заклинаниями/заклинаниями, если будете тщательно исследовать их все.

Комета

Это заклинание находится в секретной комнате, предшествующей комнате с Талисманом Школы Могил. Ознакомьтесь с этим пунктом в этом руководстве для более подробного объяснения того, как получить доступ к этой комнате.

Гравитационный колодец

Это заклинание выпадает после победы над странным серым эльфом. Он расположен вверх по лестнице, едва пройдя самую первую точку, где вы можете запрыгнуть на вертикальную конвейерную ленту. Будьте осторожны, у врага больше здоровья, чем у обычного врага, и он может сам произнести заклинание, которое заставит вас притянуться к нему.

Расколотый кристалл

Это заклинание находится на трупе на втором этаже церкви Кукушки. Подробнее о том, как добраться до этого места, см. в разделе о получении второго ключа от Glintstone Academy.

Свиток конспекта

Свиток конспекта находится в комнате сразу за классной комнатой школы. Свиток Конспекта можно передать Селлен, Мириэль или Топсу, чтобы они научили вас осколку блестящего камня и звездному дождю.

Расположение доспехов в Академии Рая Лукарии

FashionSouls снова в моде! Этот раздел руководства покажет вам, где и как подобрать несколько новых доспехов для вашей коллекции!

Комплект доспехов карианского рыцаря

Это единственный полный комплект доспехов, который можно получить в Академии. Он расположен в конце волшебного кладбища зомби, спрыгнув с уступа возле двери в зону подъема вертикальной конвейерной ленты.

На изображении ниже показаны как уступ справа рядом с мини-мавзолеем, так и дверь к вертикальной конвейерной ленте слева. Однако я стою на уступе, так что вы не обязательно увидите их одновременно, если будете просто идти.

Twinsage Glintstone Crown

Этот шлем падает с блестящего краба на веранде второго этажа церкви Кукушки. Пожалуйста, обратитесь к разделу о том, как получить второй ключ академии Glintstone для подробного объяснения пересечения крыш. Вы также можете выйти на веранду со сбитой лестницы, если вы уже получили ключ.

У блестящего краба больше HP, чем у обычного мини-краба, он не напал на меня, но я бы не поставил его перед From Software, чтобы они могли убить вас одним выстрелом, так что не ослабляйте бдительность.

Лазуритовая блестящая корона

Эта корона также выпадает из блестящего краба. Краб находится в башне, через которую вы спрыгиваете, проходя через крышу, как часть пути, чтобы получить второй ключ академии Glintstone.

Чтобы добраться до башни, нужно бегать и прыгать через здания. Это довольно тесно, вы едва сможете преодолеть расстояние, прыгнув в последнюю секунду.

Когда вы доберетесь до нее, поверните направо и продолжайте прыгать через здания, пока не спрыгнете в дыру на вершине башни справа.

На вас могут напасть несколько летающих врагов-марионеток.

Корона из блестящего камня Оливина

Эта корона находится за пределами классной комнаты школы. Свечение видно из нескольких разных областей.

Начальная точка находится за фальшивой книжной полкой в ​​той же комнате, что и свиток конспекта, сразу за классной комнатой школы. Вот начальная зона со снятой фальшивой книжной полкой. Все, что вам нужно сделать, это ударить по книжной полке, чтобы она исчезла.

Выйдите на балкон и слева от вас будет уступ, на который вы можете спрыгнуть.

Следуйте по уступу до конца, и в конце концов вы окажетесь на краю обрыва. Там будут скалы, на которые можно попрыгать.

Поднимитесь наверх и пройдите вперед, будьте осторожны с небольшой щелью в скале, и вы доберетесь до Короны Оливинуса Глинтстоуна!

Блестящая корона Каролоса

В отличие от других блестящих корон, до этой довольно легко добраться. Он расположен во внутреннем дворе за комнатой для дебатов возле дерева «Золотое семя». Он падает с каменного краба прямо у края обрыва.

Блестящий скарабей (шлем)

Блестящий скарабей — это шлем, который находится в сундуке в той же комнате, откуда падает большой металлический шар.

Чтобы попасть наверх, пройдите мимо, где вы сражаетесь с Мунграмом Карийским рыцарем, где есть 1 заклинатель и несколько слабаков. Победите всех, а затем рядом с заклинателем есть перила и выступ, на который вы можете прыгнуть.

Откройте дверь, чтобы вернуться назад, затем вы сможете подняться по лестнице на второй этаж. Будьте готовы сразиться там с Тыквоголовым.

Местонахождение пепла духа в Академии Рая Лукарии

Есть два вида пепла, которые вы можете получить в Академии: прах солдата-авионетки и прах солдата-марионетки.

Пепел солдата Авионетта

Пепел духа находится в первой (или технически второй) главной точке сброса, когда вы спускаетесь на вертикальном конвейерном подъемнике. Это ниже, где вы получите набор доспехов Carion Knight.

Прах солдата-марионетки

Этот прах находится в области, слишком высокой, чтобы добраться до нее прыжком. Есть два солдата-марионетки, которые будут стрелять в вас.

Чтобы добраться до них, вам нужно немного вернуться сюда.

За одной из больших надгробий есть склон.

Следуйте по склону вниз, там будет один волшебный зомби, который нападет на вас, когда вы повернете за угол, так что будьте готовы. В конце концов, вы окажетесь в пепле.

Пепел войны Места в Академии Рая Лукарии

В Академии доступен только один предмет Ash of War. Если вы найдете другой, пожалуйста, дайте мне знать в комментариях.

Призрачное копье пепла войны

Пепел войны выпадает из навозного жука. Фотография, которую я сделал, немного далека, вы можете видеть, как она светится на расстоянии. Это на кладбище со всеми волшебными зомби и собаками.

Другие основные предметы Места в Академии Рая Лукарии

На этом веселье не заканчивается! Есть куча более ценных и важных предметов, которые вы не хотели бы пропустить. Золотой меч, ключ от прочного меча, ключи от каменного меча и еще несколько — и вы непременно выйдете из Академии Рая Лукарии счастливым и с полными драгоценностями, которые помогут вам продвинуться дальше.

Золотое семя

Золотое семя в Академии Рая Лукарии находится в задней части двора за пределами комнаты для дебатов после того, как вы победите Красного Волка Радагона.

Ритуальный горшок

Ритуальный горшок находится в сундуке в комнате с гигантским Живым Кувшином и 4 заклинателями.

Треснувший горшок

Этот треснувший горшок находится вверх по лестнице за выходом во двор из комнаты для дебатов.

Потерянный пепел войны

Некоторые утерянные пепелища войны расположены на дне кристаллической ямы с блестящим камнем, просто поднимите вертикальную конвейерную ленту на дно.
