Перекрытия из дерева выгодно отличаются от железобетонных тем, что не требуют много времени для монтажа, да и нагрузку они могут воспринимать сразу же после строительства. Если учесть еще и намного меньший вес, да и меньшую трудоемкость при выполнении работ, то их популярность становится вполне понятной. Правда, во время строительства могут возникнуть некоторые вопросы, например, нужен ли армопояс под деревянные перекрытия. Попытаемся разобраться в нюансах использования деревянных перекрытий.

Деревянное перекрытие, вид снизу

Классификация деревянных перекрытий

В зависимости от конструкции можно выделить такие типы деревянных перекрытий как:

балочное – в качестве несущих элементов используются мощные деревянные брусья сечением примерно 20х10 см, а то и больше. На балки настилается черновой, а затем и чистовой пол, расстояние между балками может достигать 1,5 м;

На фото – пример балочного перекрытия

Обратите внимание!
Величину пролета балки стоит подбирать исходя из толщины досок настила и предполагаемой нагрузки.
Чем меньше пролет, тем меньше деформации настила под нагрузкой.

ребристое – отличается от балочного тем, что в место толстых деревянных брусьев используются ребра (широкие, но сравнительно тонкие доски, например, 15х4 см). Также от балочных они отличаются тем, что шаг между отдельными ребрами невелик, что позволяет использовать для настила пола более тонкие доски;

Ребристые перекрытия отличаются от балочных меньшим шагом между ребрами

балочно-ребристые – комбинируются балки и ребра. Ребра могут располагаться как поверх балок (в таком случае работу выполнять легче, но толщина перекрытия получатся достаточно большой), так и на одном уровне с ними (немного усложняется процесс монтажа).

Сочетание балок и ребер

С точки зрения жесткости лидером можно считать балочно-ребристое перекрытие. При одинаковой нагрузке именно в такой конструкции деформации минимальны, а нагрузка распределяется более равномерно.

Сравнение деревянных и бетонных перекрытий

Главное, чем отличаются деревянное перекрытия от бетонных, это скорость монтажа.

Но есть и ряд других особенностей использования дерева.

В общем случае использование деревянного перекрытия отличаются такими особенностями:

имеют в несколько раз меньший вес, чем бетонное перекрытие, это важно, ведь нагрузка передается на стены;
монтаж занимает от силы пару дней, после этого оно готово к эксплуатации, а вот в случае с бетонным – придется ждать пока смесь застынет и только потом удалять опалубку. Из-за этого возникает нежелательный перерыв в работах;

Для монтажа не понадобится подъемная техника

небольшой вес позволяет сэкономить на подъемном кране. Балки вполне можно поднять самостоятельно, максимум, что понадобится – пара помощников;

цена такой конструкции будет ниже, чем при использовании бетона или железобетонных плит. Экономия получается не только за счет стоимости материала, но и из-за того, что не понадобится аренда подъемного крана.

Без недостатков, конечно, тоже не обошлось:

дерево, несмотря на все ухищрения, пропитку антисептиком, антипиретиком, остается крайне уязвимым для насекомых, да и в случае пожара антипиретик не даст 100%-ной защиты от открытого огня;

Насекомые могут уничтожить любую древесину

древесина восприимчива к изменению уровня влажности в помещении;
по сравнению с бетонным деревянное перекрытие более деформативно. Прогибы, конечно, невелики, но они все равно в разы больше, чем деформации бетонной плиты;
из-за деформативности балочного или ребристого перекрытия проблемы могут возникнуть с отделкой перекрытия. Например, оштукатуренный потолок может покрыться трещинами через пару лет эксплуатации;
проблемы могут возникнуть при необходимости перекрытия большого пролета. На складе может просто не оказаться балок нужно длины, придется их наращивать, а это дело неблагодарное, да и стык остается слабым местом;

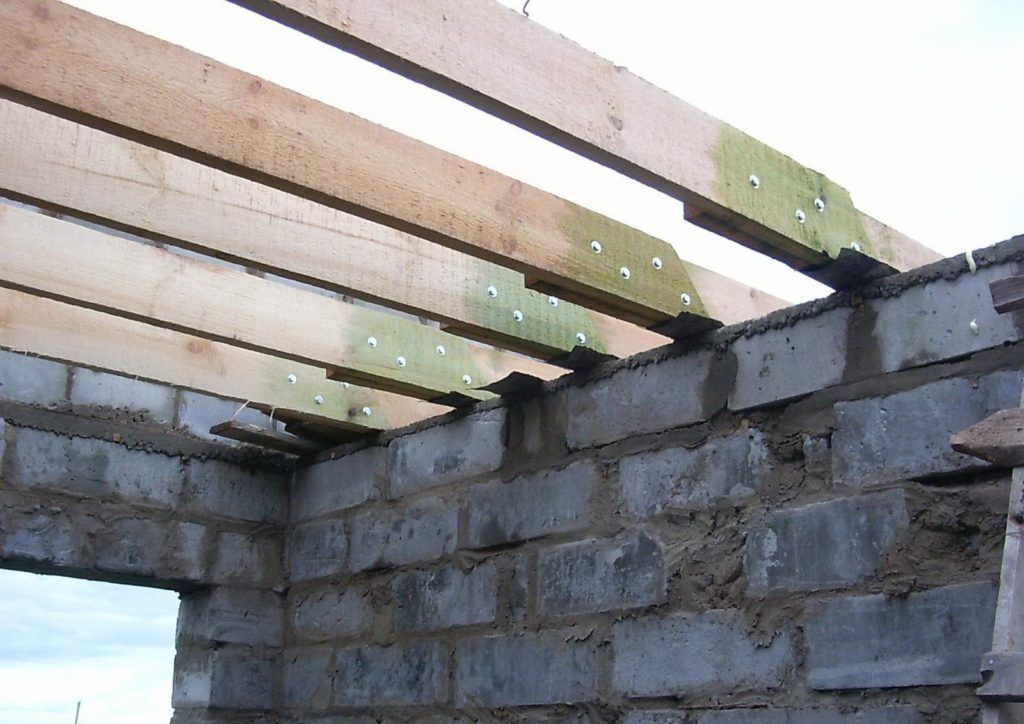

Деревянные балки можно нарастить с помощью накладок

за счет особенностей конструкции балки деревянного перекрытия неравномерно передают нагрузку на стены помещения. Но этот недостаток критичным считать нельзя, достаточно просто устроить армированный пояс, а поверх него уложить деревянный брус по периметру комнаты и уже на него опирать балки перекрытия.

Поверх стены просто можно уложить деревянный брус для перекрытия

Несмотря на перечисленные недостатки перекрытия из дерева не теряют популярности. Они широко использовались в прошлом (до сих пор можно встретить сталинки с деревянными перекрытиями) и продолжают использоваться в наши дни.

Ремонтопригодность деревянных перекрытий

Довольно часто можно столкнуться с ситуацией, когда одна или несколько балок/ребер прогнили из-за некачественной обработки антисептиком или по любой другой причине. В таком случае поможет только полная их замена.

Процесс ремонта не столько сложен, сколько трудоемок. Дело в том, что частично перекрытие придется разобрать, а для этого придется демонтировать и напольное покрытие, да и отделка потолка этажом ниже пострадает.

Ремонт перекрытия требует частичного демонтажа чернового и чистового пола

В остальном вопрос, как заменить балку перекрытия, решается просто – разбираем его, удаляем старую балку и устанавливаем новую. Конечно, высота новой балки должна в точности равняться высоте старой, иначе пол начнет «играть». Что касается требований к перекрытию, то можно руководствоваться требованиями СНиП II-25-80 (актуализированная версия от 2011 года — СП 64. 13330.2011)

Также ремонт перекрытия может заключаться в его усилении. Для этого достаточно просто уменьшить шаг между балками, но без разборки старой конструкции также не обойтись.

Основные правила устройства деревянного перекрытия

Несмотря на различия в конструкции, есть и несколько общих правил устройства перекрытий из дерева, например, вопрос устройства армированных поясов на стенах, способы сопряжения балок со стеной и т. д.

Конструкция перекрытия

Одной из его особенностей можно считать то, что внутри перекрытия остается немало свободного пространства. Это дает отличную возможность повысить его звуко- и теплоизоляционные характеристики, достаточно просто уложить в пространство между чистовым и черновым полом теплоизоляционный материал.

Предложить можно такую конструкцию перекрытия:

если перекрытие из дерева будет устанавливаться для устройства пола первого этажа, то балки можно порекомендовать приподнять с помощью небольших кирпичных столбиков;

Обратите внимание!
В старых домах можно встретить лаги, лежащие просто на земле, это грубое нарушение технологии устройства перекрытия.

Никакая пропитка не спасет дерево от гниения, если оно будет просто лежать на земле.

Устройство перекрытия для пола первого этажа

далее к нижним частям балок с обеих сторон крепятся небольшие деревянные бруски, то есть поперечное сечение балки приобретает форму двутавра;
далее на получившиеся полочки крепятся доски чернового пола;
в получившиеся ячейки укладывается теплоизоляционный материал;
для того, чтобы утеплитель не отсырел, перекрытие должно «дышать», причем влага должна проходить только в одном направлении. Для этого используется специальная пароизоляционная мембрана. Если перекрытие устанавливается на первом этаже, то пленка укладывается под утеплитель, чтобы влага снизу не увлажняла минвату, при этом сверху вниз пароизоляционный слой остается проницаемым;

поверх деревянных балок настилается чистовой пол, его конструкция может сильно отличаться. Допускается использовать плиты OSB, а уже поверх них настилать доски либо любой другой материал, даже нетолстую цементную стяжку при желании можно устроить.

Один из вариантов межэтажного перекрытия

Если же нужно устроить межэтажное перекрытие, то гидроизоляция размещается над утеплителем, в остальном конструкция остается схожей. Разве что черновой пол можно крепить непосредственно к нижней части балок/ребер. Также стоит заранее подумать о лестнице, проем под лестницу в деревянном перекрытии предусматривается еще на этапе распиловки бруса и досок.

Нужен ли армированный пояс

Немало копий сломано в спорах по этому поводу, одни говорят, что армопояс просто необходим, другие справедливо отмечают, что деревянное перекрытие весит в несколько раз меньше, чем бетонное, и можно обойтись без него.

Правы и те, и другие, армопояс устраивается с несколькими целями:

он надежно объединяет стены здания в одно целое, повышая пространственную жесткость;
благодаря ему нагрузка на сами стены распределяется равномерно;

армопояс надежно защищает оконные и дверные проемы от чрезмерных деформаций.

Бетон залит, осталось дождаться его твердения

В случае же с деревянным перекрытием многое зависит от того, какой именно материал использован для сооружения стен. Дело в том, что балки могут просто продавить сравнительно малопрочные блоки из газо- или пенобетона. Но для предотвращения этого достаточно просто устроить опорные площадки или уложить по периметру стен деревянный брус и крепить балки уже к нему.

Так что можно утверждать, что армопояс лишним не будет, но не по причине большой нагрузки от перекрытия, а исключительно из соображений долговечности здания. Тем более, что это не очень сложная задача, все работы можно выполнить своими руками. Достаточно соорудить опалубку высотой 20-40 см, разместить в ней простоя вязаный каркас (арматура А-III) и залить бетоном.

Каркас установлен

Обратите внимание!
Конечно, в деревянных домах ни о каких армированных поясах и речи быть не может.

Сопряжение перекрытия со стеной

Многое зависит от материала стены, а также от того, где устраивается само перекрытие (между этажами) либо на уровне пола первого этажа.

Возможны такие варианты:

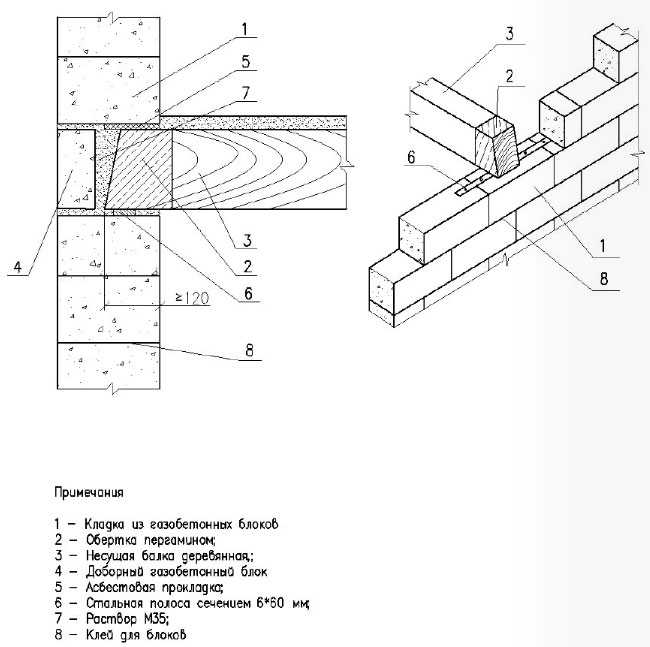

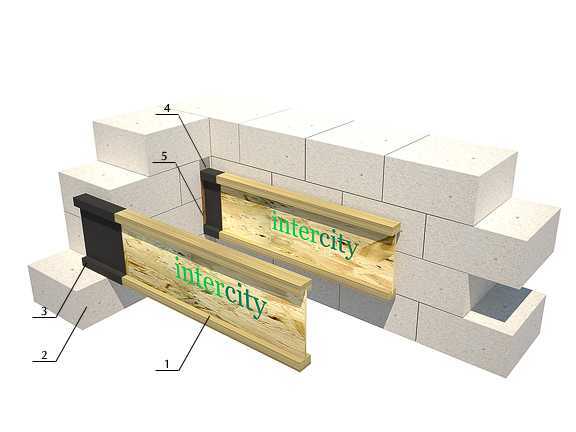

Один из вариантов сопряжения балки со стеной

Обратите внимание!
Конец балки тщательно гидроизолируется.
Для этого можно использовать битумную обмазочную гидроизоляцию.
Дополнительно конец балки обматывается рубероидом на расстояние 10 см от стены.

при каркасном строительстве пробить отверстие в стене или использовать скобы не получится. Поэтому концы балок/ребер перекрытия просто опираются на верхнюю обвязку. Для того, чтобы они не перемещались под нагрузкой они дополнительно фиксируются стальными уголками с обеих сторон.

В завершение

Перекрытия из дерева ценятся не только за низкий вес и легкость монтажа, но и за высокие эксплуатационные характеристики. Деревянные перекрытия по СНиПу II-25-80 (переработанная версия от 2011 года) сохранят изначальную жесткость и прочность на протяжении как минимум нескольких десятилетий, а то и дольше.

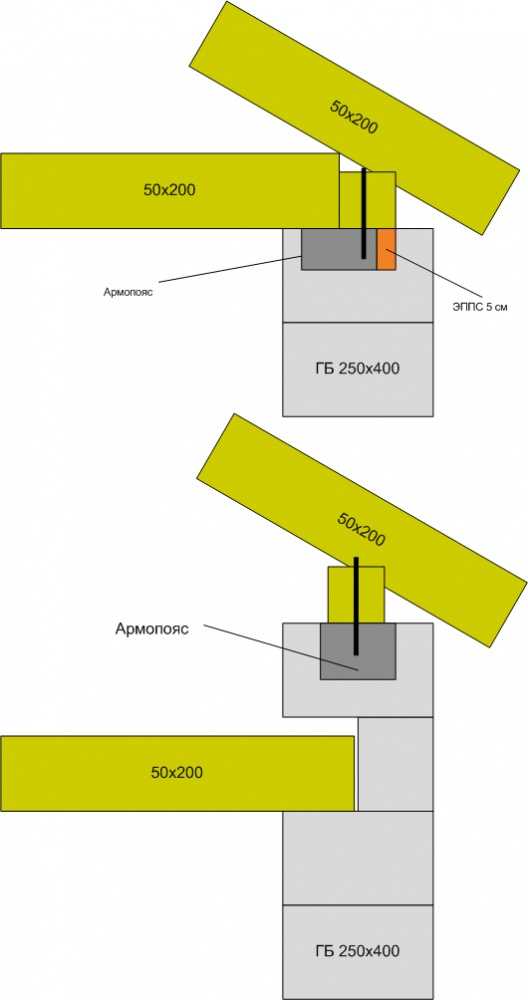

На видео в этой статье описывается установка балок на армопояс в доме из пеноблока.
