Армопояс в доме из газобетона под плиты перекрытия и балки — обязательная конструкция, без которой невозможно обеспечить стабильность и безопасность строения. Необходимость устройства армирующего пояса указана в СП 15.13330.2012 «Каменные и армокаменные конструкции».

Армопояс — это замкнутая (кольцевая) монолитная бетонно-металлическая конструкция под стенами из газоблока. Другими словами: это бетонная лента небольшой высоты, которая устраивается сверху газоблочной стены, когда планируется укладка межуровневых перекрытий.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

По типу конструкции армирующий пояс по газобетону может быть двух типов:

• монолитный — делается путем бетонирования в опалубке;
• сборный — собирается из блоков заводского производства.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Главное требование к конструкции — монолитность и способность равномерно воспринимать и распределять нагрузки, действующие от вышерасположенных уровней дома. Армопояса в доме из газобетона даже под деревянные перекрытия должны быть железобетонными. Исключение делается только для легких нежилых строений. Армопояс из кирпича на стены из газобетона под плиты перекрытия, как правило, не используется по причине слишком большого веса кирпичной кладки.

В соответствии с правилами СП 15.13330.2012 армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон — это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

Функции армопояса:

• укрепление несущих стен из газоблока;
• равномерное распределение нагрузки ;
• снижение риска появления трещин в кладке;
• устранение точечных нагрузок, губительных для газобетона;
• обеспечение равномерной усадки на нестабильных грунтах;
• обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Основные характеристики армопояса — это его высота, ширина и несущая способность. В строениях из газобетонных блоков ширина этого конструктивного элемента принимается равной ширине несущей стены или шире на 20 см, если речь идет о ростверке. Наибольшее значение имеет высота, которая зависит от места расположения конструкции:

1. Ростверк — пояс между фундаментом и первым уровнем здания. Высота ростверка составляет 30-50 см.
2. Цокольный пояс — монолитная лента, разделяющая основание и стены первого этажа. Высота — 25-50 см.
3. Межэтажный пояс — железобетонная лента под плиты перекрытия между этажами дома. Высота — 20-30 см.
4. Пояс под мауэрлат крыши — армопояс для газобетона под балки стропильной системы. Высота — 15-25 см.

Несущая способность рассчитывается по методике, описанной в СП 15.13330.2012. Результат расчета — размеры и материал (марка бетона), который будет использоваться при бетонировании. В отсутствии этих сложных расчетов достаточно использовать бетон марки М200 — для ленты под мауэрлат и М300 — для остальных типов армопоясов.

Технология устройства армирующего пояса ничем не отличается от сооружения обычной фундаментной ленты. Исключение — узлы соединения армопояса с перекрытием или мауэрлата.

Монолитный пояс по газобетону под перекрытия или балки выполняется по чертежу, который входит в состав проекта:

Армопояс под мауэрлат будет иметь немного другой вид:

Для того чтобы сделать армопояс в доме из газобетона под плиты, крышу или фундамент понадобятся материалы:

• опалубка или пиломатериалы для ее строительства;
• бетонная смесь М200…М350;
• арматура с сечением 10-12 мм;
• металлические анкера;
• пленочная гидроизоляция.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Из инструментов потребуется: бетономешалка, желоб для заливки бетона, крючок для вязки арматурных прутов, болгарка, молоток, рулетка, строительный уровень, сварка.

Армирующий пояс и стена, на которую он опирается, должны создавать единую монолитную конструкцию. Только так пояс будет в полной мере выполнять свои функции. Подумать о соединении пояса и стены нужно еще на этапе кладки газоблока. На высоте 0.3…0.5 м до будущего перекрытия внутри кладки нужно сделать армирование путем установки внутрь газобетонных блоков металлических анкеров, которые выступают над поверхностью кладки на 10-20 см. Эти анкера соединяются с армокаркасом пояса, образуя монолитную конструкцию, способную эффективно воспринимать нагрузки.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

Технология включает следующие этапы:

1. Подготовка поверхности — верхнего слоя газоблоковой кладки: удаление пыли, обезжиривание.
2. Установка опалубки: съемной — из пиломатериалов, несъемной — из теплоизоляционных материалов.
3. Вязка армирующего каркаса из арматуры на 4 нити.
4. Укладка внутрь опалубки армирующие каркаса.
5. Связка сваркой анкеров и армокаркаса.
6. Приготовление или заказ бетонной смеси.
7. Послойное бетонирование армопояса до нужной высоты.
8. Уход за бетонной поверхностью.
9. Укладка гидроизоляции после набора проектной прочности.

Армопояс для газобетона под балки готов. По истечении 28 суток можно продолжать строительство. В том случае, когда ждать набора бетоном проектом прочности нельзя, можно для устройства пояса использовать готовые ЖБИ.

Для устройства армирующего пояса можно использовать специализированные ЖБИ: П- или U-образные блоки из армированного газобетона, обычного бетона или фибробетона. При использовании готовых блоков не нужна опалубка, не требуется расчет высоты армопояса для газобетона под балки перекрытия. Технология будет следующая:

1. П- или U-блоки монтируются по периметру газобетонных стен на клей для газоблока.
2. В углубление блока укладывается подготовленный армокаркас.
3. Пространство бетонируется бетонной смесью М200.

Основную нагрузку здесь воспринимает U-блок, а слой монолитного бетона небольшой, поэтому набор прочности длится 3-5 дней.

Устройство армирующего пояса — обязательное условие для строительства прочного дома из газобетона. К возведению конструкции нужно подойти ответственно, использовать качественные материалы.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
269

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

для чего нужен, особенности высоты и чертежа

Крыша является отдельным технологическим узлом, примыкающим к стенам дома. Эта часть строения имеет большую массу, особенно с учетом потенциальных снеговых нагрузок — следовательно, она должна иметь надежную опору, которая выдержит без повреждений и деформаций такое давление. Конструкция самих стен на это не рассчитана, особенно если они сделаны из газобетонных блоков.

Вместо этого в местах расположения перекрытий устраивается железобетонный армопояс, который связывает в монолитное кольцо все несущие стены. СП 15.13330.2012 содержит всю необходимую информацию по назначению и правилам устройства армокаменных конструкций. Если решили строить самостоятельно, советуем более детально изучить этот документ.

Содержание

1. Что такое армопояс в доме из газобетона
2. Назначение армопояса
3. Нужен ли армопояс под деревянные перекрытия
4. Как сделать армопояс в доме из газобетона
5. Подбор инструментов и материалов
6. Процесс монтажа
7. Использование кладочных блоков под опалубку
8. Съемная опалубка из досок
9. Армирующий пояс под мауэрлат
10. Заливка армопояса
11. Заключение
12. Калькулятор дома из газобетона

Что такое армопояс в доме из газобетона

Армопоясом называют закольцованную (замкнутую) монолитную балку из бетона и стали, обеспечивающую основную прочность ограждающим конструкциям. Располагают армопояс как под стенами из газобетона, так и над ними. Обойтись без него можно только в легком нежилом строении небольшой площади, да и то – нежелательно.

Назначение армопояса

Согласно указанному ранее СП, устройство армопоясов в строениях из ячеистых бетонов обязательно. Эта часть конструкции дома обеспечивает решение сразу несколько важных задач:

• Укрепление легких несущих стен из газоблока.
• Равномерно распределяет нагрузку от стен и от кровли (смотря в какой части конструкции он расположен).
• Уменьшает риск появления трещин в кладке из газобетонных блоков.
• Убирает точечные нагрузки со стен (например, от стропильной системы кровли), что очень важно для кладки из газобетонных блоков.
• Обеспечивает равномерную усадку на нестабильном грунте.
• Усиливает сопротивление стен сейсмической активности.

Нужен ли армопояс под деревянные перекрытия

Этот вопрос, на который можно услышать большое количество мнений, встречается в сети часто. Разногласий быть не должно, поэтому читайте СП 15.13330.2012, где четко указано, что армирующий пояс должен ставиться в обязательном порядке и под деревянные перекрытия. Дело в том, что такие перекрытия опираются на стены точечно (концами балок), из-за чего нагрузка на несущие стены распределяется неравномерно.

Более того, нагруженными будут лишь 2 стены, между которыми прокинуты балки. В результате такой неравномерной нагрузки стены начнут разъезжаться и проседать, увеличивается риск появления трещин. Если же поверх кладки из газобетона сделать железобетонный армирующий пояс в виде ленты, то он, во-первых, сможет не истираться и не трескаться от точечных нагрузок, и, во-вторых, передаст равномерно нагрузку на несущие стены.

Вообще, армирующих поясов существует 4 вида:

• Армирующий пояс под ленточный фундамент. Он проектируется на слабых грунтах и призван увеличить площадь опоры на грунт ленты, которая при просадке может опрокидываться. Такой пояс называют железобетонной подушкой, и она гарантирует пространственную устойчивость фундамента.
• Ростверк или цокольный пояс – располагаются между фундаментом и началом стеновой кладки. Различие между этими понятиями в том, что ростверк является висячей частью конструкции между столбами (сваями), его подошва располагается выше планировочной отметки грунта, а цокольный пояс опирается на сплошной фундамент, например, из блоков ФБС.

Под газобетонные стены всегда делается именно железобетонный пояс, даже если фундамент вы сделали из винтовых свай. Металлический ростверк не обеспечивает кладке необходимую жёсткость.

• Межэтажный пояс – это лента, заливаемая в местах установки межэтажных перекрытий. Его высота обычно варьируется от 20 до 30 см.
• Верхний армопояс под мауэрлат крыши – его высота делается в 15-25 см.

Дом из бруса

23.77%

Дом из кирпича

17.63%

Бревенчатый дом

13.77%

Дом из газобетонных блоков

19.15%

Дом по канадской технологии

11.06%

Дом из оцилиндрованного бревна

3. 48%

Монолитный дом

3.99%

Дом из пеноблоков

3.83%

Дом из сип-панелей

3.31%

Проголосовало: 3681

Как сделать армопояс в доме из газобетона

Далее подробно разберем процесс монтажа армопояса. В качестве примера монолитных работ возьмем конструкцию под кровлю, но чертежи представим в разных вариантах. Технология заливки верхнего пояса ничем не отличается от той, что применяется при устройстве ленточного фундамента – разве что основанием служит не грунт, а обрез стены.

Чтобы убедиться в том – а нужен ли на самом деле мауэрлат, следует вспомнить о нагрузках, которые испытывают стены в точках сопряжения с кровлей.

Подробнее

Как верно составить чертежи

Все хорошие строители любят работать по чертежам, когда все параметры заранее рассчитаны. Это позволяет в значительной степени сократить время строительства и убережет от допущения ошибок.

• Чертеж необходимо составить на этапе проектирования всего здания, и заниматься этим должны квалифицированные специалисты. Но в нашей стране часто бывает так, что желание сэкономить «лишает дом надежды» на проектирование. Если вы поступили именно так, то можете применить стандартизированные схемы армопоясов, и сделать их с запасом прочности.

• Армопояс под фундаментом представляет собой плиту, уширяющую основание ленты. Высота такого пояса составляет 40-50 см, а ширина должна минимум на 20 см превышать ширину ленты. Располагается подушка под всем фундаментом, чтобы обеспечить ему наибольшую устойчивость.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Чаще всего такую конструкцию применяют для обеспечения пространственной устойчивости мелкозаглубленных фундаментов. Ленты глубокого заложения невыгодны сами по себе, а уширенная подошва только увеличивает себестоимость. Более целесообразно с экономической точки зрения применять плитный фундамент.

• Внутри бетонного монолита находится каркас из арматуры. Рабочие стержни продольные имеют диаметр в 12-14 мм. Поперечная арматура берется диаметром 8-10 мм. Стандартный шаг сетки составляет 20 см. Расстояние от поверхности бетона до металла должно быть не менее 5 см.
• Данная схема, как и те, что будут дальше, читается аналогично. Мы видим пояс в разрезе, расположенный поверх сваи. Эта конструкция в высоту обычно имеет 45 см, а в ширину – 35 см. Железобетонный ростверк имеет большой запас прочности, так как он опирается на фундамент точечно и должен нести на себе все нагрузки от дома и кровли.
• На этой схеме показаны сразу 2 вида армопоясов. Их ширина и высота подстраиваются под параметры кладочного блока. Обратите внимание, что с внешней стороны оба пояса закрыты тонким блоком и дополнительно утеплены ЭППС. Строение у них предельно схожее.

Подбор инструментов и материалов

Напомним, что будем разбирать монтаж армопояса под мауэрлат, поэтому список материалов может незначительно отличаться для других видов. Для возведения вам потребуются:

• Материалы для опалубки – могут использоваться деревянные щиты, либо специальные U-образные блоки, которые в значительной степени упрощают монтаж и ускоряют работу. Эти блоки имеют две стенки и дно, пространство между которыми заполняется бетоном — естественно, после установки армирующего каркаса.

• Арматура сечением 10-12 мм. Можно воспольтзоваться стеклопластиковой арматурой, которая плохо гнется, но имеет лучшие показатели прочности на разрыв.
• Вязальная проволока для соединения прутов арматуры в каркас.
• Подпорки пластиковые для арматуры.
• Материалы для изготовления бетона марки М 300 – цемент М400, песок крупной фракции, щебень средней фракции, и вода питьевого качества.
• Плотная полиэтиленовая пленка для гидроизоляции опалубки.
• Шпильки резьбовые из нержавеющей стали, которые будут замоноличиваться в бетон – к ним мауэрлат привязывается к стене дома. Диаметр шпильки – 10-12 мм.
• Гвозди или саморезы для сборки опалубки.

Список инструментов предельно короток и прост:

• Электрический лобзик или любая другая ножовка потребуются для резки досок.
• Шуруповерт – щиты лучше собирать на саморезах, чтобы их можно было аккуратно разобрать.
• Крючок для вязальной проволоки.
• Миксер или бетономешалка для замешивания бетона (можно работать и вручную, но это долго — армопояс надо залить за один день, или придётся устраивать рабочие швы).
• Погружной вибратор для уплотнения бетона. Если такового нет, можно уплотнять массу вручную — штыкованием.

Процесс монтажа

Работа по установке армопояса включает в себя несколько основных этапов:

• Подготовка поверхности верхнего ряда кладки;
• Монтаж опалубки;
• Связка и установка армирующего каркаса;
• Приготовление и заливка бетонной смеси;
• Уплотнение бетона;
• Уход за бетоном;
• Распалубка.

Рассмотрим процесс подробнее.

Использование кладочных блоков под опалубку

В зависимости от проектных параметров армопояса и ширины стены, на которую он будет опираться, можно использовать различные материалы под опалубку. Одним из материалов, который используется для этих целей, являются тонкие перегородочные блоки. Такой подход позволяет сделать стену теплее в месте расположения армопояса, однако сопряжен со сложностью установки и растянутостью во времени.

• Как видно на представленном фото, тонкими перегородочными блоками необходимо продолжить кладку стены. Устанавливают их по краям верхнего ряда, оставляя между ними пустое пространство, в которое и будет заливаться бетонная смесь.
• Все грани блоков сажаются на клей, чтобы не оставалось щелей, через которые бетон или вода из него смогут свободно вытекать.
• До заливки клею важно дать время, чтобы полностью высохнуть – минимум одна неделя, так как именно он будет удерживать всю массу залитого внутрь бетона.
• Если позволяет ширина стены, вплотную к наружному блоку устанавливается ряд беспрессового или экструдированного пенополистирола. Это даёт возможность уменьшить ширину пояса, ведь балка с сечением вытянутого прямоугольника или квадрата лучше работает на изгиб, чем плоская подушка.

По месту расположения в здании перекрытия бывают цокольными, междуэтажными и чердачными, причём они одновременно выполняют две функции: воспринимают нагрузки и ограждают расположенные друг над другом помещения.

Подробнее

А ещё утеплитель в опалубку закладывают, чтобы защитить внешнюю сторону монолита от промерзания. Для отапливаемых помещений такое утепление необходимо, иначе зимой дом будет терять тепло через более холодный монолитный элемент стены.
Использование u-блоков

Про данный вид блоков мы уже упоминали выше. Работать с ними намного удобнее, чем с перегородочными блоками, но за это придется заплатить большую цену. В отличие от предыдущего варианта, здесь нет необходимости выжидать полного высыхания клея, так как нагрузки на себя берет сам блок, и он цельный. К работе можно приступать уже через пару дней с момента установки каркаса.

Как и в случае с перегородочными блоками, внешнюю стенку можно утеплить. Как видно на фото, строители используют минеральную вату. Делать так можно только во время летних работ, так как в холодное время года материал напитает влагу из бетона и не сможет нормально просохнуть. Говорить о паропроницаемости этого слоя не имеет смысла, так как его площадь небольшая и пар всегда найдет путь в обход. Зато ЭППС будет эффективнее держать тепло, поэтому к применению рекомендуем именно его.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

За счёт утеплителя можно неплохо сэкономить на объёме бетона.

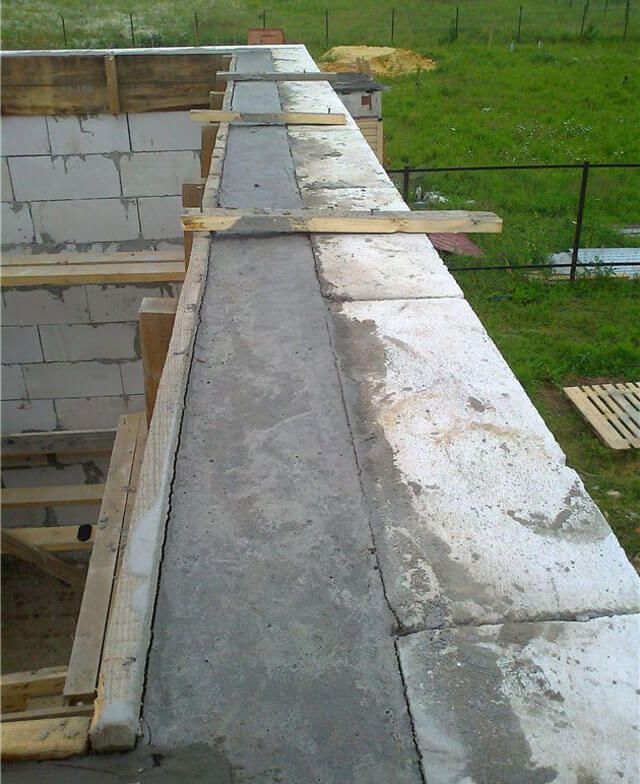

Съемная опалубка из досок

Чаще всего на строительных площадках встречаются классические деревянные опалубки в виде щитов, собранных из нескольких рядов досок.

Укрепляется такая опалубка за счет стяжек, роль которых выполняют резьбовые шпильки, и распорок из деревянной рейки. Также можно нижние части щитов пристреливать к блокам, но такую опалубку гораздо сложнее демонтировать.

Сами доски располагаются за пределами плоскости стены, поэтому граница бетона будет продолжать эту самую плоскость. С наружной стороны также можно установить ЭППС. Это позволяет утеплить монолит и сократить расход бетона, если стена у вас толще, чем требуемая по расчёту ширина армопояса.

Так же, съемную опалубку можно комбинировать с несъемной – в общем, вариантов много, применяйте наиболее удобный для вас. Все методы проверены и действенны.

Армирующий пояс под мауэрлат

Монолитный пояс по газобетону под перекрытия обязательно армируется каркасом из арматурных стержней – стальных, или композитных. Но удобнее использовать стальную арматуру, из-за ее гибкости. Это позволяет добиться высокой прочности всей конструкции на поворотах.

• Классический каркас имеет 4 рядовых прута, которые идут параллельно кладке. Расстояние между ними определяется конфигурацией самого армопояса. Обязательно нужно соблюсти условие, по которому от края бетона до металла выдерживается расстояние в 3-4 см — это обеспечивает лучшую прочность поверхности монолита, и уберегает сталь от коррозии.

Как крепить мауэрлат к газобетону

Подробнее

• Соединяется рядовая арматура перемычками в виде хомутов, которые гнутся из арматуры меньшего диаметра. Все соединения выполняются вязальной проволокой. Сварку применять не стоит, так как это создает повышенное внутреннее напряжение в конструкции.
• Для обеспечения отступа каркаса от опалубки, применяются специальные пластиковые подставки и фиксаторы-звёздочки.
  Если кровля будет укладываться на мауэрлат, то необходимо заранее установить шпильки для технологичной привязки данного узла к стене. Закладные лучше сразу привязать к арматуре проволокой, проверив вертикаль отвесом.

Заливка армопояса

Процесс заливки не отличается сложностью, но требует соблюдения нескольких правил:

• Строго соблюдайте рецептуру бетона, используя для ориентира тару определенного объема. Бетон должен использоваться не ниже класса В15 (М200). Пропорции ингредиентов можно отыскать в сети в виде сводных таблиц.
• Тщательно замешивайте бетон, добиваясь однородности смеси. Для этого в бетономешалку сначала налейте воду, затем добавьте часть цемента, ведро щебня, потом досыпайте весь цемент, песок и оставшийся щебень.
• При заливке армопояса не делайте перерывов. Лейте сразу в два направления, чтобы бетон не успевал схватиться. Горизонтальные разрывы недопустимы, так как армопояс не будет работать как должен, и может треснуть в этом месте.
• Проследите, чтобы бетон был залит по уровню. Для этого на опалубке можно предварительно сделать разметку гидроуровнем.
• После заливки необходимо удалить воздух из смеси, уплотнив бетон. Лучше всего с задачей справляется погружной вибратор. Кстати, при его применении бетон сам принимает горизонтальный уровень, растекаясь.
• Когда работы заканчиваются, бетон необходимо застелить темным полиэтиленом, чтобы влага из него не испарялась слишком быстро.
• Затвердевающий бетон необходимо регулярно смачивать, чтобы обеспечить плавное высыхание. Так армопояс будет значительно прочнее.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Распалубка производится после того, как бетон наберет 50% свое прочности. Это зависит от температуры воздуха. Данные можно также найти в таблицах, но в любом случае не советуем этого делать раньше чем через неделю с момента заливки. Нагружать армопояс можно только после полного набора прочности – 28 суток.

Заключение

Армопояс в доме из газобетона под деревянные или плитные перекрытия – это необходимая часть ограждающей конструкции, обеспечивающая несущую прочность. Не слушайте тех, кто говорит, что делать его необязательно. Газобетон не обладает высокой прочностью, и в отсутствие пояса минимум, что вы получите, так это трещины по всей кладке. А возможны ситуации вплоть до полного обрушения стен — в итоге такая экономия выливается в огромные убытки.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

как уложить своими руками по пошаговой инструкции на пенопласт и кладочную сетку? Усиление

1. Какие инструменты необходимы?
2. Как правильно поставить?
   • Первый ряд
   • Решение
   • Продолжение кладки
   • Армирование
3. Компенсаторы

Газобетон представляет собой легкий материал с высокой пористостью. Он хорошо удерживает тепло зимой внутри здания, а летом препятствует проникновению тепла извне.

Какие инструменты нужны?

Для кладки газо- или пенобетонной стены потребуются следующие инструменты:

• дрель с венчиком — быстро и качественно замешивает кладочный раствор;
• шпатель для раствора, используемый для укладки плитки;
• любая пила, позволяющая быстро резать строительные пеноблоки;
• деревянный или резиновый молоток;
Строительный уровень
• (жидкостный или лазерный уровень).

Вместо ручной пилы можно также использовать болгарку с отрезным диском по дереву.

Дело в том, что 9Пена 0025, в отличие от полнотелого кирпича, достаточно мягкая и в определенный момент ее относительно легко сломать. По блокам нельзя стучать обычным молотком — они быстро провисают, и материал теряет свою прочность, от которой зависит способность стен надежно удерживать потолок, чердачное перекрытие и крышу.

Как правильно поставить?

Позаботившись о наличии вышеперечисленных устройств, проверяют готовность к работе строительных материалов — согласно плану строительства. Помимо пеноблоков и воды необходим кладочный клей (например, марки Toiler). Его особенность в том, что, в отличие от простого цементного раствора, он эффективно удерживает пеноблоки благодаря своей гораздо более мелкой структуре, чем карьерный песок. Кроме цемента и песка в него добавляют мелкие клеевые гранулы (в виде крупного порошка), размягчающиеся в воде через 10 мин после окончания замеса (технологическая пауза).

Рекомендуется разбавлять до густоты (консистенции) сметаны — как у классического цементно-песчаного раствора.

Пеноблок должен иметь ширину (толщину) 40 см — для наружных стен. Для межкомнатных перегородок или ненесущих стен применяют блоки толщиной не более 25 см. Толщина кладочного шва не должна превышать 1 см. Газосиликатные и газобетонные блоки практически не отличаются: бетон содержит цементный компонент – силикат кальция. Последний во многом определяет твердость и прочность строительных блоков и кладочного раствора на основе цемента.

Первый ряд

Полностью готовый к возведению стен железобетонный фундамент — это черновой пол будущего здания — должен быть покрыт гидроизоляцией по периметру несущих и второстепенных стен. Самая простая гидроизоляция – рубероид (рубероид), но можно использовать и текстиль, пропитанный битумом. Если заранее не позаботиться о гидроизоляции, то стены зимой могут отсыреть снизу, что сократит срок службы блоков первого ряда.

После кладки первого ряда укладывается армирующая (кладочная) сетка для предотвращения растрескивания отдельных блоков. Ширина квадрата сетки сетки 1,3 см, толщина проволоки, из которой она изготовлена, не менее 2 мм. Сначала укладывается и выравнивается сама сетка, затем наносится цементный клей.

Влажные стены на глубине нескольких сантиметров (вглубь пеноблоков) могут промерзнуть, что приведет к растрескиванию материала. Бетон марки , как известно, даже набрав предельную (заявленную) прочность, имеет свойство поглощать некоторое количество влаги, отдавая ее не сразу. Задача профессионального мастера защитить пеноблок и кладочно-клеевой раствор от сырости.

Пошаговая инструкция выкладки первого ряда газосиликатных блоков следующая:

• ряд сначала укладывают на цементно-песчаный раствор, толщина которого будет до 2 см, как и в случае межкирпичных кладочных швов;
• блока выровнены по горизонтали и вертикали;
• промежуточные (вертикальные) швы между блоками заполняют цементным клеем или тем же цементным песком, разбавленным водой.

Необходимо выдерживать одинаковую толщину кладочного шва, а также устанавливать ряд блоков по отвесу (по вертикали) и по земному горизонту (по горизонтали).

От того, насколько аккуратно мастера выполнят эту работу, зависит ровность, вертикальность, вертикальность всех стен. Малейшая деформация может вызвать заметный прогиб стен – по законам физики они могут треснуть в ближайшие несколько лет.

Раствор

Также можно класть блоки на цементный (цементно-песчаный) раствор, но для большей адгезии в него рекомендуется добавлять клеящие добавки. Если важен предел прочности, то разводить сразу несколько тачек цементно-кладочной строительной смеси категорически не рекомендуется – ее следует использовать максимум в ближайший час. Дозируйте свою работу, не спешите сразу класть больше блоков (и их рядов). Рекомендуемый ритм: один день — один или два ряда.

Нельзя добавлять в цемент мыльный раствор — с его помощью цемент схватывается не за 2, а за 3-4 часа. Всегда помните, что так работают недобросовестные строители, для которых важна скорость и большее количество выполненных заказов (и заработанных денег), а не точность, прочность, максимальная надежность.

Мыло, залитое в цемент вместе с водой, предотвратит набор последней максимальной прочности в течение следующего месяца увлажнения, проводимого регулярно после первоначального затвердевания цементной смеси.

Не наливайте слишком много воды — это также повлияет на прочность кладки. Строительная смесь на цементной основе должна быть достаточно текучей и эластичной. Она не должна ломаться (недостаток воды) или вытекать, стекать (избыток жидкости). Небольшое количество воды, налитой в раствор, не повредит при укладке блоков насухо: часть лишней воды уйдет в них, увлажнив первый слой пенобетона на несколько миллиметров в глубину.

Наиболее правильным ходом работ является использование раствора необходимой густоты (немного жиже деревенской сметаны или вроде густой томатной пасты) и предварительное смачивание поверхности газоблока водой, которой кладочный цемент клей вступает в контакт.

Продолжение кладки

Следующие ряды кладутся таким же образом. Не спешите возводить все стены до верха за один день, пусть раствор предыдущей кладки схватится надежно.

Если используется не цементный клей, а классическая цементная смесь, то швы сбрызгивают водой через 6 часов с момента схватывания, регулярно (каждые 3-4 часа) — это необходимо для того, чтобы цементная смесь набрать максимальную прочность, как в случае с бетоном. Цементный клей позволяет уменьшить толщину кладочного шва до 3 мм – это необходимо для того, чтобы меньше тепла уходило из помещения, так как цемент, в отличие от пеноблока, является дополнительным мостиком холода. Не забывайте контролировать ровность (вертикальность, горизонтальность) кладки с помощью уровнемера.

В случае, когда небольшого фрагмента не хватило для укладки какого-либо ряда, его вырезают из нового блока, снятого с поддона (комплекта). Не пытайтесь заполнить ее материалами, которые попадутся под руку — специально замешанным с небольшим количеством бетона, кусками старого кирпича (или простого кирпича) и т.д. Стена должна состоять из газоблоков вся, а не частично: иначе, потеряется его предназначение — сохранение тепла в холода и прохлады в жару. Не нарушайте технологию возведения стен из теплосберегающих пеноблоков.

Если перекос блока все же происходит, то перед наложением каждого последующего ряда необходимо корректировать предыдущий по горизонтали и вертикали. Снять блок и поставить обратно не получится, поэтому используйте специальный рубанок для пеносиликата. Кладочная сетка в стенах укладывается на ряд блоков под подоконниками, посередине оконных и дверных проемов (после 7-го или 8-го ряда) и на уровне перемычек над окнами.

Усиление

Вам необходимо армировать любую стену, в том числе газобетонную. Чтобы стена не разрушилась при землетрясении, а также при других деформационных воздействиях, а дом не рухнул на головы хозяев, используется армопояс.

Возводится поверх стен, цементный состав кладки в которых набрал максимальную прочность. Он как бы последний ряд в стенах. В его основе арматура класса не ниже А-3, которая по сравнению с газосиликатной имеет свойство значительно растягиваться и сжиматься при наличии деформирующих нагрузок с любой стороны. Он как бы удерживает стены сверху, сохраняя их периметр почти неизменным.

В простейшем случае армопояс укладывается в прорезанные под арматуру пазы. После установки армокаркаса — по периметру несущих стен — оставшиеся пустоты заделываются полужидким цементным клеем или цементным песком. Усложненным вариантом является кладка армопояса с использованием кирпичей (по краям ряда пеноблоков снаружи и изнутри), уложенных на цементно-песчаный состав с обычными цементными швами между ними.

При затвердевании кирпичей изготавливают каркас — по образу и подобию фундамента, только с уменьшенным сечением внутреннего пространства, которое по высоте меньше кирпича на 6 см (3 см от низа и сверху, как при укладке в бетон). После укладки каркаса заливается простой бетон на основе цемента и щебня. Дождавшись схватывания и максимального застывания, выкладываем и фиксируем мансардно-потолочный потолок.

Армопояс — как дополнительный способ предохранения стен от растрескивания — не избавляет от необходимости укладки кладочной сетки. Не скупитесь: лучше приобрести стальную или стеклянную арматуру, ведь пластик уступает по прочности стали и композиту.

Компенсаторы

Компенсаторы являются альтернативой армопоясу. Защищает стены от растрескивания. Дело в том, что, как и кирпич, газосиликат способен треснуть при несоответствии нагрузки от кровли и пола, расположенного под ней. Место для компенсатора определяется в каждом конкретном случае. Такой шов применяют для крепления стены, длина которой более 6 м, а также между холодными и теплыми стенами, при переменной высоте стены (многоуровневая кладка).

Деформационный шов допустимо делать в местах стыковки пеноблоков с другими материалами. Например, это могут быть две стены: одна кирпичная, другая из пеноблока или экспериментальных материалов. Точки пересечения двух несущих стен также могут быть местами деформационного шва.

Данные швы заполняются базальтовой ватой или стекловатой или пенопластом, вспененным полиэтиленом и другими пористыми полимерами и минеральными соединениями. Внутри швы обработаны монтажной пеной, паропроницаемым герметиком. Снаружи используется свето- или атмосферостойкий герметик, который также не разрушается под воздействием ультрафиолета.

Наглядный пример кладки газоблоков своими руками смотрите в видео ниже.

Конвейерная лента Текстиль | ОЕС

О

Обзор Эта страница содержит последние торговые данные по Текстилю для конвейерных лент. В 2020 году Текстиль для конвейерных лент занял 991-е место в мире по объемам продаж с общим объемом продаж 570 миллионов долларов. В период с 2019 по 2020 год экспорт Текстиль для конвейерных лент сократился на -3,99%, с 594 млн долларов до 570 млн долларов. Торговля Текстиль для конвейерных лент составляет 0,0034% от общего объема мировой торговли.

Текстиль для конвейерных лент является частью Текстильные ткани; пропитанные, с покрытием, покрытые или ламинированные; текстильные изделия типа. .. Они включают приводные или конвейерные ленты или бельтинг из текстиля.

Экспорт В 2020 году крупнейшими экспортерами Текстиль для конвейерных лент были Германия (113 млн долларов), Китай (82,4 млн долларов), Нидерланды (78,9 млн долларов), Италия (56,2 млн долларов) и США (32,2 млн долларов). .

Импорт В 2020 г. ведущие импортеры Conveyor Belt Textiles были США (60,7 млн ​​долларов), Германия (38,6 млн долларов), Чехия (27,5 млн долларов), Франция (24,3 млн долларов) и Нидерланды (21,6 млн долларов).

Рейтинг Текстиль для конвейерных лент занимает 120-е место в индексе сложности продукта (PCI).

Последние тенденции

Последние данные

Просмотр

Flow

Scale Ascis

Следующая визуализация показывает последние тенденции в области текстиля для конвейерных лент. Страны показаны на основе наличия данных.

Для получения полной информации о структуре торговли посетите обозреватель тенденций или продукт в профиле страны.

* С использованием обменных курсов на январь 2020 г., если торговые данные представлены в местной валюте.

Изучите последние тенденции

Исторические данные

Экспортеры и импортеры

Trade By Country

Yearcaret-down2020201920182017201620152014201320122011201020092008200720062005200420032002200120001999199819971996

Conveyor Belt Textiles are the world’s 991st most traded product.

В 2020 году крупнейшими экспортерами Текстиль для конвейерных лент были Германия (113 млн долларов), Китай (82,4 млн долларов), Нидерланды (78,9 млн долларов), Италия (56,2 млн долларов) и США (32,2 млн долларов).

В 2020 году ведущие импортеры Текстиль для конвейерных лент были США (60,7 млн ​​долларов), Германия (38,6 млн долларов), Чехия (27,5 млн долларов), Франция (24,3 млн долларов) и Нидерланды (21,6 млн долларов).

Explore Visualizations

Market Dynamics

Trade by country

Startingcaret-down20192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997Endingcaret-down202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997

Стоимость

В период с 2019 по 2020 год экспорт Текстиль для конвейерных лент быстрее всего рос в Германии (4,37 млн ​​долларов), Китайском Тайбэе (1,74 млн долларов), Нидерландах (1,09 млн долларов), Швейцарии (816 тыс. долларов). и Словения (493 тысячи долларов).

В период с 2019 по 2020 год самыми быстрорастущими импортерами Текстиль для конвейерных лент были Малайзия (1,67 млн ​​долларов), Япония (1,27 млн ​​долларов), Китай (1,07 млн ​​долларов), Вьетнам (833 тыс. долларов) и Швеция (793 тыс. долларов). .

Изучение визуализаций

Концентрация рынка

Совокупная доля рынка

Стоимость

На этой диаграмме показано изменение концентрации рынка экспорта Текстиль для конвейерных лент.

В 2020 году концентрация рынка, измеренная с помощью энтропии Шеннона, составила 3,94. Это означает, что большая часть экспорта Текстиль для конвейерных лент приходится на 15 стран.

Изучение визуализаций

Net Trade

Yearcaret-down202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997

This map shows which countries export or import more of Conveyor Belt Textiles . Каждая страна окрашена в соответствии с разницей в экспорте и импорте Текстиль для конвейерных лент в течение 2020 года.

0175 Текстиль для конвейерных лент были Германия (74,1 млн долларов), Китай (61 млн долларов), Нидерланды (57,3 млн долларов), Италия (38,9 млн долларов) и Япония (22,8 млн долларов).

В 2020 году странами с наибольшей стоимостью импорта, чем экспорта Текстиль для конвейерных лент , были США (28,5 млн долларов), Франция (16,9 млн долларов), Канада (16,7 млн ​​долларов), Индонезия (13,6 млн долларов). ) и России (12,1 млн долларов).

Разбивка

Значение

Yearcaret-down2020201920182017201620152014201320122011Countrycaret-downAll CountriesGermanyChinaNetherlandsItalyUnited StatesJapanCzechiaSwitzerlandSpainIndiaChinese TaipeiUnited KingdomSlovakiaFrancePolandSri LankaAustriaSouth KoreaMexicoSingaporeTurkeyBelgiumDenmarkSwedenThailandSouth AfricaHungarySloveniaLuxembourgFinlandIsraelCanadaRomaniaBrazilSerbiaRussiaLithuaniaAustraliaGreeceLatviaUnited Arab EmiratesPortugalHong KongMalaysiaIndonesiaPakistanBulgariaVietnamLaosIrelandNew ZealandUkraineArgentinaEstoniaCroatiaChileNorth MacedoniaPhilippinesBelarusLebanonNamibiaEswatiniSierra LeoneGeorgiaTurkmenistanNorwayJordanKazakhstanIcelandEcuadorMauritiusColombiaIranCyprusUzbekistanMoroccoEl SalvadorNigeriaBangladeshMaltaCosta RicaTunisiaEgyptPeruTrinidad and TobagoBosnia and HerzegovinaDominican RepublicKenyaBotswanaGuatemalaUruguayPanamaCentral African RepublicJamaicaQatarGrenadaMoldovaHondurasAndorraLesothoBeninCote d’IvoireTajikistanKuwaitArmeniaUgandaSan MarinoCambodiaMontenegroMozambique

В 2020 году наиболее продаваемыми в мире тканями для конвейерных лент с разбивкой по уровню HS6 были трансмиссионные или конвейерные ленты или бельтинг. .. (570 млн долларов США)

Сравнение стран

Поток

Измерение

Рейтинг

На этой визуализации показаны страны, в торговле которых важное значение имеет доля Текстиль для конвейерных лент . Можно выбрать основные страны, которые экспортируют или импортируют Текстиль для конвейерных лент в мире или по континентам, а также выбрать интересующую меру.

Сложность продукта

Граница диверсификации

Специализация

На диаграмме сложность-связь сравниваются риск и стратегическая ценность потенциальных экспортных возможностей продукта. Связанность предсказывает вероятность того, что страна увеличит свой экспорт продукта. Сложность связана с более высокими уровнями доходов, потенциалом экономического роста, меньшим неравенством доходов и меньшими выбросами.
