Армопояс из кирпича под плиты перекрытия: Армопояс из кирпича на стены из газобетона, под плиты перекрытия

Армопояс из кирпича на стены из газобетона, под плиты перекрытия

Армирующий пояс – обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не позволяет «накапливаться» нагрузкам в той или иной части несущих конструкций, а равномерно распределяет их. Благодаря ему усадка нового дома, пучение почвы и другие внешние факторы проходят для стен без последствий – то есть без трещин.

Оглавление:

1. Для чего нужен армопояс?
2. Разновидности поясов
3. Армирование газобетона
4. Пояс под плиты перекрытия

Почему без него не обойтись?

Армопояс из кирпича представляет собой небольшую сплошную кладку, усиленную продольными металлическими стержнями либо сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки приходится весьма кстати, если основной материал стен не обладает устойчивостью к деформациям. Изделия вроде газобетона даже при хорошей прочности на сжатие практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «по живому».

Армирующий пояс решает эту проблему, принимая основную нагрузку на себя, и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неодинаковых по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозпостроек и домов малой этажности. Он успешно будет противостоять неблагоприятным внешним условиям (сильным ветровым нагрузкам, проседанию или неравномерному пучению грунта), но при этом его куда проще изготовить своими руками – без спешки и необходимости переработать за раз приличный объем раствора.

Еще одна из функций, которую может выполнять армированный пояс – крепление других элементов постройки к коробке на анкера, если стеновой материал сам не способен их удержать. Это общий недостаток всех ячеистых бетонов и керамзитовых блоков. Традиционными методами к ним не пришить даже мауэрлатный брус без дальнейшего разрушения стен. Так что делать разделительную кирпичную кладку в любом случае придется.

Неплохо себя показывает двойной армирующий пояс, укладываемый под подошву и на верхний срез столбчатого фундамента. Сезонные подвижки грунта в этом случае не смогут «играть» опорами, ведь те фактически превратятся в единую ферму, жестко закрепленную двумя связками.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне. При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

• со смещением швов в 1/3 длины;
• с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

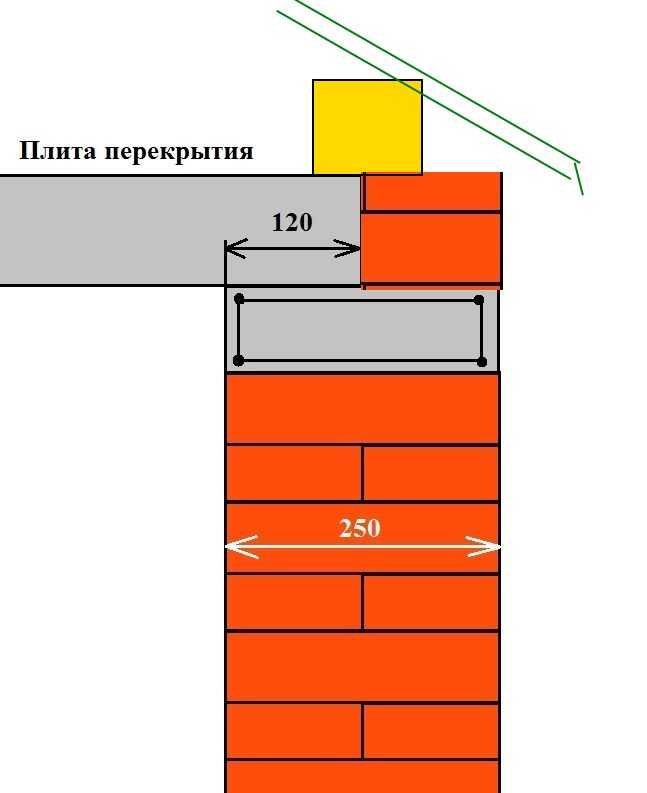

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

• Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
• Монтаж армирующей сетки по всей линии пояса.
• Укладка второго ряда по той же схеме с последующим усилением.
• Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

особенности и Инструкция +Фото и Видео

Армопояс из кирпича на стены: особенности +Фото. Для чего нужен армопояс? Армированный пояс – это конструкция монолитного типа, которая расположена по всему периметру здания.

Армопояс на газобетон из кирпича помогает защищать стены от деформации и разрушений из-за влияния большой нагрузки. Технология укрепления поверхности стен объекта имеет в виду укладку пояса, который будет «разгружать» стены от лишней нагрузки между перекрытиями каждого этажа и к местах, где проход кровельная кладка.

Подробности — читайте ниже.

Содержание:

• 1 Общие сведения
  • 1.1 Размеры
  • 1.2 Варианты изготовления
• 2 Создание с использованием опалубки
  • 2.1 Инструменты и материалы
  • 2.2 Технология сооружения
  • 2.3 Армирование
  • 2.4 Заливка бетона
• 3 Создание разгрузочного пояса из блоков
  • 3.1 Материалы и приспособления
• 4 Армопояс из кирпича
• 5 Утепление
• 6 Советы по организационным вопросам утепления объекта
• 7 Рекомендации специалистов

Общие сведения

Газобетон – это великолепная альтернатива обычному кирпичу. Но, к несчастью, по показателям прочности газобетонные блоки хуже кирпичей, так как материал плохо удерживает на поверхности элементы крепежа. Кладка из блоков газобетона имеет свои интересные особенности:

1. Возведение стен должно быть осуществлено на надежном фундаменте.
2. При рабочем процессе следует регулярно проверять ровность конструкции.
3. По общему периметру постройки следует укрепить стены армированным поясом, который сделан из железобетона.

При проведении работ строительного характера с нарушением технологических правил может начаться растрескивание блоков из-за большого давления кровли.

Для того чтобы обеспечивать функциональный армопояс, его структура обязательно должна соответствовать следующим характеристикам:

• Быть в кольцевом стиле.
• Быть непрерывной.
• Быть замкнутой.

Основными компонентами армопояса является бетонная смесь, каркас из арматуры и блоки (или опалубка). Предназначение конструкции заключается в:

• Защите стен и основания здания от трещин.
• Распределении нагрузки от кровли и дополнительных этажей на стены, придание им прочности.
• Увеличении жесткости здания.

Такая конструкция помогает обеспечивать надежность и прочность несущей стены, а также увеличивать сопротивление здания воздействиям ветра, сейсмических колебаний, температурных перепадов, усадке земли и самого здания.

Размеры

Размеры армпопояса из кирпича будут зависеть от конструктивных особенностей материала, к которому будет производиться крепление. Стены бывает наружной и внутренней.

Для отдельных категорий строители рассматривают определенные требования, которые относятся к размерам сооружения.

1. Внутренняя конструкция обязательно должна быть укреплена армопоясом, который имеет такие показатели значения ширины, которые соответствуют толщине стены.
2. Если речь идет об укреплении дома с наружной стороны, ширина пояса обязательно должна соответствовать ширине стены без учета опалубки и утеплителя.
3. Минимальная величина высоты сооружения должна быть 15 см,  и этот показатель не может быть больше, чем ширина стены.

Варианты изготовления

Установить армопояс для стен, которые построены из газобетона, вполне возможно, и для этого есть несколько способов:

1. При использовании деревянной опалубки.
2. При использовании доборных блоков.

Если сравнивать оба эти метода, следует отметить, что оборудование стен при помощи армопояса с деревянной опалубкой сложнее осуществить с технологической точки зрения. Второй способ, в котором предлагается использовать доборные блоки, в разы проще, но тогда придется вкладывать больше количество средств, так как вы будете использовать дорогостоящий строительный материал.

Разгрузочный пояс не прокладывается, если:

1. У вас цельная железобетонная конструкция.
2. У вас деревянные перекрытия и они опираются на блоки.

Если же вы будете использовать деревянные перекрытия, будет достаточно заливать под балки бетонные площадки с толщиной в 5 см, которые будут играть опорную роль, чтобы надежно защищать строительные блоки от продавливаний.

Создание с использованием опалубки

Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.

Инструменты и материалы

Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:

1. Обрезные доски, минимально допустимая толщина 3 см и деревянный брус 40*40 для того, чтобы сделать опалубку.
2. Гвозди, чтобы прикреплять досочную конструкцию к стене.
3. Гибкая проволока, чтобы сооружение было жестким.
4. Стержни арматуры, диаметр которых должен быть 1,2 см.
5. В качестве материала утепления использовать пенополистирол.

Перед тем, как начинать работы по изготовлению армопояса из кирпича на газобетон, советуем начертить схему будущего строения и указать планируемые размеры. На основании чертежа можно рассчитать количество строительных материалов, которые могут потребоваться. Из строительных инструментов в этом случае вам потребуются ножовка по металлу и дрель.

Технология сооружения

Процесс подразумевает выполнение работ в несколько шагов:

• Подготовьте деревянные щиты.
• Проложите слой полистирола между деревянным щитом и стеной дома для утепления.
• Прикрепите конструкцию к стене при помощи длинных гвоздей или саморезов.
• Выполните  дополнительное крепление деревянной конструкции с использованием проволоки и саморезов.
• Соберите арматурный каркас. Для начала следует выполнить укладку арматурных штырей внутри деревянного щита. Для соединения арматуры в каркас используйте гибкую проволоку. Не советуем проводить крепление арматуры при помощи сварки, так как материал может начать ржаветь внутри бетона.
• Заливка раствором цемента.

Как видите, всего 6 шагов и армопояс готов.

Армирование

Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:

1. Горизонтальная укладка прутьев.
2. Скрепление прутьев внахлест при помощи гибкой вязальной проволоки по всему периметру стен.
3. Обвязывание стыков кольцами из проволоки, диаметр которой должен быть 0.6 см.

Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.

Заливка бетона

При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200.

Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:

• Щебенка – 2,4 меры.
• Цемента – 0,5 меры.
• Песок – 1,4 меры.

Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.

В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:

1. Заливку следует выполнять за один цикл и ни в коем случае не прерываться, а также не допускать частичного засыхания слоя бетона.
2. Также постарайтесь избегать в растворе для заливки любых пустот и пузырьков, так как в будущем они могут уменьшить характеристики прочности конструкции.
3. После выполнения заливки советуем выполнить уплотнение бетона при использовании перфоратора с особой насадкой. Еще для того чтобы ликвидировать пустоты в растворе, используют специальную вибровочную машинку, а если ее нет, вам придется удалить все пузырьки воздуха путем проштыковывания раствора при помощи арматуры.

Создание разгрузочного пояса из блоков

В качестве опалубки можно использовать не только деревянные конструкции, но и блоки из газобетона U-образной формы. Но в этом случае есть обязательно условие к строительному материалу, а именно наличие внутренней полости, которая потребуется для закладки арматурного каркаса и заливки бетоном. Блоки лотковой разновидности следует укладывать такой же ширины, как и стены. Такой пояс будет удобно устраивать к наружным стенам благодаря выполнению ими дополнительной функции утепления, при этом будут исключены все мостики холода.

Материалы и приспособления

Так как способ достаточно простой, для создания армпопояса из кирпича для стен и его армирования вам потребуется лишь купить строительные материалы – доборные блоки с толщиной в 10 см. Перед тем, как купить материал, следует выполнить расчеты требуемого количества материала по планируемой высоте конструкции и периметру объекта.

Процесс изготовления при помощи доборных блоков:

1. Установку доборных элементов на стену как обычно.
2. Армирование центральной части стройматериала.
3. Заливка растворов цемента.

Армопояс из кирпича

Пояс для разгрузки можно сделать при помощи кирпичной кладки, которая будет усилена арматурной сеткой. Он чуть хуже, нежели бетонный и его можно использовать лишь для хозяйственных построек небольшого размера. Для того чтобы увеличить показатели прочности конструкции из кирпича, советуют использовать металлическую сварную сетку или арматуру.

Особенностями сооружения является:

• При работе с арматурной сеткой, диаметр сечения которой 0. 5 см, ее следует укладывать через 4 ряда кирпичей.
• Ширина конструкции обязательно должна быть равной толщине стен, которые подверглись обработке.
• Высота сооружения будет зависеть от типа строительного материала стен дома и типа кровли. По средней величине конструкций для стен из блоков газобетона показатель равен 0,4 метра.

Укрепление стен при помощи кирпичей с арматурной сеткой не сможет заменить полноценное придание надежности элементам конструкции с использованием аналога из железобетона.

Утепление

Самой важной особенностью газобетона является то, что он имеет низкую тепловодность, которая будет обеспечивать отсутствие фактора промерзания выстроенной конструкции даже при самых низких температурах окружающей среды.  По этой причине при сооружении укрепляющей конструкции важно, чтобы они никоим образом не нарушала теплоизоляционные свойства дома. В зимнее время, а также в те периоды, когда постоянные резкие перепады температуры – не редкость, на армопоясе из кирпича может появиться конденсат. Во избежание этого советуем проводить работы по утеплению.

В качестве элементов для создания теплоизоляции можно использовать пенополистирол, пенопласт и минеральную вату (маты). В отдельных случаях можно использовать газобетонные блоки, которые имеют перегородки. При использовании минеральной ваты следует оставлять небольшие вентиляционные зазоры между облицовочной поверхностью и утеплителем.

Советы по организационным вопросам утепления объекта

1. При создании конструкции и планировании ее дальнейшего утепления следует выполнять работы с отступом от наружной грани стены, а не только на ее ширину.
2. Минимальной шириной армирующего пояса должно быть 20 см при использовании бетона монолитного типа и 25 см при использовании кирпичей.
3. Получившееся свободное пространство после заливки разгрузочного пояса следует заполнять утеплителем и закрывать пеноблоком, который следует заранее вырезать по нужным размерам.

Рекомендации специалистов

1. При заливке раствором цементам следует прослеживать, чтобы элементы армированной сетке не касались стенок опалубки.
2. Чтобы увеличить функциональность разгрузочного каркаса из арматуры, установите его на поверхности при помощи строительного уровня.
3. Для прочности бетона после его заливки постоянно его увлажняйте, особенно в жаркую погоду. Советуем увлажнять конструкцию ежедневно на протяжении пяти лет. Наилучший эффект будет тогда, когда поверхность после поливания будет покрыта полиэтиленовой пленкой.
4. Через неделю можно снять опалубку, но она будет функционировать по назначению лишь через 14 дней, когда цементная смесь застынет полностью.
5. Если вы планируете утеплять армированный пояс, то не делайте этого заподлицо. Строители рекомендуют сместить опалубку вглубь, а после заполнить нишу теплоизолирующим утепляющим материалом.
6. Не нужно тратить деньги на армированный пояс, если под фундаментом строения грунт, который прочный и не насыщен водой, а стены из кирпича. То же самое относится и при возведении одноэтажных домов с деревянными балками, а не с панелями из железобетона.
