Армопояс или мауэрлат: Нужен ли армопояс под мауэрлат в доме из газобетона? Как залить: пошаговая инструкция

Армопояс под мауэрлат: крепление своими руками

Изготовление армирующего пояса поверх кладки стены гарантирует высокую прочность строения. Особенно это важно для зданий, стены которых изготавливаются из пористых материалов с ограниченной несущей способностью, таких, как пенобетон, газонаполненные блоки или керамзитобетон. Перечень можно дополнить кирпичными стенами некоторых конструкций.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

Межэтажные армопояса придают зданию дополнительную прочность

Размеры и конструкция армопояса

Обычно ширина армирующего пояса под мауэрлат должна приближаться к ширине кладки стены. Минимальным является размер 25х25 сантиметров. При использовании для кладки стен газобетонных блоков верхний ряд выполняется из блоков специальной U-образной формы, предназначенных именно для создания армопояса.

U-образные блоки упрощают заливку армопояса, являясь опалубкой для него

На стенах из кирпича роль наружной стенки опалубки играет кладка в полкирпича, а внутренняя изготавливается из различных материалов, таких, как ОСП, фанера, доски и другие подобные изделия.

Если предусмотрено строительство дома с мансардой, в стропильной системе, как правило, используются стойки, лежни и другие детали, характерные для такой конструкции. В таком случае нагрузка должна распределяться и на простенки внутри дома, на них также нужно устраивать армопояс. Во всех других случаях такая опора устраивается только по внешнему периметру стен.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Доска — наиболее распространенный материал для опалубки армопояса

При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»

Армопояс органично вписывается в конструкцию здания

Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

   Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой. Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

• цемент марки 400 — одна часть;
• песок мытый — три части;
• гравий — три части;
• вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Установка и крепление мауэрлата

Эта ответственная операция выполняется с учётом ряда обстоятельств:

1. Для несущего элемента стропильной системы применяется деревянный брус сечением 100х150 или 150х150 миллиметров.
2. Только в случае, когда для неё используются металлические изделия (в частности — профильная труба), мауэрлат делают из швеллера или балки.
3. При необходимости, когда длина основания превышает 6 метров, брус можно сращивать. Для этого выполняются запилы и детали стягиваются винтом.
4. Перед укладкой бруса поверхность армопояса укрывается гидроизоляцией, чаще всего для этого используется рубероид в один или два слоя.
5. Перед установкой древесину нужно обработать антисептиками и антипиренами.
6. Анкерные болты представляют собой пруток L-образной формы с резьбой М12 — М16. Детали крепятся перед бетонированием к армирующему каркасу по оси армопояса на расстоянии не более одного метра. При заливке, пока бетон ещё не схватился, нужно пройти и поправить все болты, чтобы они стояли строго перпендикулярно к поверхности армопояса.

   Распространён способ крепления опорного бруса шпилькой или анкерным болтом

7. Разметка отверстий для анкерных болтов производится по месту. После установки бруса на болты на выступающую резьбовую часть устанавливается шайба и наворачивается гайка. При затяжке гаек нужно приложить усилие, чтобы шайба немного промяла древесину. Нужно соблюдать условие, чтобы места крепления мауэрлата не совпадали с местами установки стропильных ног. В идеальном случае они должны располагаться посередине между ними.


   Мауэрлат устанавливается на оцинкованный резьбовой крепёж

8. Аналогичным образом используются закладные шпильки. Перед заливкой армопояса они крепятся к армирующему каркасу вязальной проволокой не менее чем в двух точках, а в процессе заливки их положение нужно контролировать. К нижнему концу шпилек необходимо приварить поперечины.
9. Установку мауэрлата нужно производить не ранее, чем через 28 дней после заливки бетона поле полного его отвердения.

Видео: как устроить армопояс своими руками

Строение с армопоясом обеспечит эксплуатацию загородного дома в течение не менее 50 лет с минимальными затратами на ремонт. А главное — проживание в таком укреплённом доме будет комфортным и безопасным.

• Автор: Виталий Калугин
• Распечатать

64 года, пенсионер, образование высшее, инженер — металлург.

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Армопояс под мауэрлат. Размеры, функции, способы крепления

Мауэрлат как элемент кровельной системы любого архитектурного сооружения, является необходимым элементом, который является «посредником» между кровлей и самим зданием.

Недаром именно ему уделяется много внимания при проектировании и обустройстве кровли, так как он выполняет ряд необходимых и полезных функций.

Содержание

• Для чего нужен мауэрлат?
• Обоснованность сооружения армопояса
• Функции армопояса
• Размеры армопояса под мауэрлат
• Сооружение армопояса
• Монтаж опалубки, укладка металлического каркаса
• org/ListItem»> Установка закладных резьбовых шпилек
• Заливка армопояса бетоном
• Крепление мауэрлата к армопоясу
• Итоги

Для чего нужен мауэрлат?

1. Система стропил передает на мауэрлат сосредоточенную нагрузку, которая сконцентрирована в месте опирания стропил. Задача мауэрлата – сосредоточенную нагрузку от стропил преобразовать в равнораспределенную, а затем передать эту нагрузку на стены здания.
2. Стропильная система крепится к мауэрлату, а тот к стенам здания, поэтому второй важнейшей задачей мауэрлата является крепление кровли к зданию.

Мауэрлат изготавливается из того же материала, что и стропильная система. В большинстве случаев это дерево, но если стропила металлические, то и мауэрлат делают из швеллера или двутавра.

Обоснованность сооружения армопояса

Кровля передает на здание два основных вида нагрузки:

1. Вертикальная нагрузка, которая объясняется весом самой кровли, а также внешних на нее воздействий: снег, ветер, сейсмическая активность.
2. Стропила, опирающиеся на стену, передают и распорную нагрузку, которая стремится раздвинуть стены здания. Причем с увеличением нагрузки на кровлю, увеличивается и горизонтальная составляющая – распорная нагрузка.

Некоторые современные строительные материалы, в частности, газобетон или керамзитобетон, при всех своих преимуществах имеют недостаточную жесткость для крепления к ним мауэрлата. Точечная нагрузка на такие материалы действует разрушительно. Именно поэтому сооружение армопояса для домов из газобетона (и подобного ему материала) является необходимостью.

Стены, возведенные из кирпича, сами по себе обладают высокой механической прочностью и отлично переносят высокие точечные нагрузки. К таким стенам при помощи закладных элементов или анкеров можно смело крепить мауэрлат, но строители рекомендуют даже на таких стенах сооружать армопояс, особенно в регионах, где существует сейсмическая активность.

Функции армопояса

Армопояс под мауэрлат выполняет несколько важных функций:

1. При сезонной подвижке почвы или при неравномерной усадке дома, при землетрясениях, — армопояс предотвращает деформацию стен, удерживая строго всю геометрию здания.
2. Армопояс выравнивает всю стеновую конструкцию по горизонтали, исправляя все ошибки при кладке стен.
3. Применение армпояса придает жесткость всей конструкции.
4. Вся нагрузка, возникающая локально или точечно, распределяется равномерно на поверхность несущих стен.
5. Механическая прочность армпояса позволяет надежно крепить к нему все ответственные конструкции. Одной из таких конструкций является мауэрлат.

Размеры армопояса под мауэрлат

Ширина армопояса под мауэрлат должна быть максимально приближена к ширине стен, но быть не менее 250 мм на 250 мм. При возведении стен из газобетона последний ряд выкладывают из специальных U-образных блоков, которые сами по себе являются опалубкой для заливки бетона. В случае если стены возведены из кирпича, внешнюю опалубку сооружают выстраивают в полкирпича, а внутреннюю из досок.

При сооружении армопояса следует учесть то, что он должен быть непрерывным и проходить по периметру внешних стен. Помимо стропил в кровельной системе дома могут присутствовать и другие элементы: коньковые стойки или лежни, которые опираются на другие, не внешние капитальные стены. В этом случае армопояс должен сооружаться и на этих стенах.

Сооружение армопояса

Монтаж опалубки, укладка металлического каркаса

После завершения всех кладочных работ по возведению стен приступают к сооружению армопояса. В домах из газобетона последний ряд выполняют из U-образных блоков. Если они отсутствуют, то можно внешний ряд выполнить из распиленных вдоль блоков шириной в 100 мм, а внутреннюю часть опалубки делают из досок или плит ОСП – очень хорошего материала, который можно использовать для опалубок повторно. При монтаже опалубки следует ее верхний край выставлять строго горизонтально, что легко проверяется водяным уровнем (ватерпасом).

После этого внутрь опалубки помещается арматурный каркас, продольная часть которого должна состоять не менее чем из 4 прутков арматуры диаметром не менее 12 мм. Поперечные части из прутков арматуры или проволоки 8 мм в диаметре должны скреплять продольную арматуру с шагом не более 25 см. В поперечном сечении такой каркас чаще всего представляет квадрат, реже прямоугольник. Чтобы не изготавливать такой каркас самому, можно воспользоваться услугами предприятий, которые сваривают любые каркасы методом точечной контактной сварки.

При укладке арматурного каркаса, следует учесть то, что минимальная толщина бетона от арматуры должна составлять не менее 5 см. Если необходимая толщина по бокам легко регулируется правильной укладкой каркаса, то снизу делаются подставки из битого кирпича или подкладываются деревянные бруски. Самое лучшее решение — применить специальные пластмассовые подставки нужной высоты, которые можно приобрести на строительных рынках.

Все части каркаса должны заходить друг на друга с нахлестом не менее 200 мм. Места нахлеста скрепляются вязальной проволокой. В дальнейшем, при заливке бетона такой каркас будет вести себя так, как будто это монолитная конструкция.

После укладки каркаса необходимо укрепить опалубку так, чтобы ее не расперло от тяжелого бетона. Это можно сделать несколькими способами:

1. При монтаже опалубки нижнюю ее часть скрепляют деревянными брусочками, а вверху прибивают те же бруски или куски доски. После застывания бетона верхние доски просто отдирают, а нижние остаются в бетоне, только подпиливают выступающие концы.
2. Опалубку можно укрепить специальными диагональными упорами, которые одним концом опираются на горизонтальную поверхность, а другим концом упираются в опалубку.
3. При изготовлении многоразовой опалубки из плит ОСП часто применяют крепление двух половин при помощи резьбовых шпилек. На противоположных сторонах листов опалубки напротив друг друга сверлятся отверстия, диаметров 12, 5 мм. Внутрь вкладывается пластмассовая трубка длина, которой равна ширине будущего армопояса. Через отверстия пропускается резьбовая шпилька диаметром 12 мм, которая затем стягивается гайками с большими шайбами. После застывания бетона шпильки вынимаются, листы опалубки снимаются, а трубки, имеющие копеечную цену, остаются в бетоне.

Установка закладных резьбовых шпилек

После проверки правильности установки опалубки надо установить крепежные элементы, к которым впоследствии будет крепиться мауэрлат. Лучше всего это сделать при помощи резьбовых шпилек, которые крепятся к металлическому каркасу. Для этого приобретаются резьбовые шпильки диаметром 12 мм, большие шайбы и гайки. Шпильки должны быть такой длины, чтобы нижним концом они надежно крепились к каркасу, а верхний конец выступал бы на 40—50 мм над уже смонтированным мауэрлатом.

Шпильки должны быть установлены в тех местах, где на мауэрлат не опираются стропила. Между двумя ногами стропил обязательно должна быть не менее одной шпильки. Максимальное расстояние между креплениями 1 метр. Разметку удобно вести мелом прямо на арматурном каркасе, а выравнивание по линии делать при помощи шнура, натянутого по осевой линии. Каждую шпильку крепят при помощи вязальной проволоки к арматурному каркасу.

Шпильки должны быть закреплены строго вертикально, что контролируется пузырьковым уровнем.

>

Заливка армопояса бетоном

Для того, чтобы армопояс был максимально прочным все бетонные работы должны быть произведены непрерывно и за один раз. Марка бетона для устройства армопояса должна быть не менее M200. Учитывая значительный объем таких работ, предпочтительней всего использовать готовый бетон, который подается при помощи бетононасоса прямо в опалубку.

При невозможности обеспечить подачу бетона промышленным способом его можно приготовить и самостоятельно. Естественно без бетономешалки и нескольких помощников здесь не обойтись. Для приготовления нужной марки бетона понадобится одна часть цемента марки М400, три части мытого песка и три части щебня.

После укладки готового бетона, в нем могут образовываться воздушные полости – пузыри, снижающие прочность конструкции. Для их удаления лучше всего пользоваться специальным вибратором, а при его отсутствии бетон по всему объему протыкается куском арматуры.

Применение пластификаторов позволяет повысить подвижность смеси, снизить составляющую воды, что в итоге повысит прочность готового армопояса и сроки его созревания.

Крепление мауэрлата к армопоясу

После того, как бетон наберет необходимую прочность, опалубку снимают, а через 7—10 дней можно приступать к креплению мауэрлата к армопоясу. Брус, который будет служить мауэрлатом обрабатывают антисептиками и антипирентами. Все соединения бруса между собой делают прямым замком или косым прирубом. Такие соединения делают конструкцию монолитной.

Брус прикладывается к будущему месту крепления и в местах, где есть резьбовые шпильки намечаются, а затем сверлятся отверстия под шпильки. Монтаж мауэрлата на армопояс должен производится через слой рулонной гидроизоляции – рубероида.

Крепление производится через большую шайбу и гайку. После затяжки гаек все соединения страхуются контргайками, и все оставшиеся торчащие шпильки могут быть срезаны болгаркой.

Итоги

1. Сооружение армопояса под мауэрлат является необходимым при строительстве домов из газобетона и керамзитобетона, а также весьма желательно при кирпичных стенах.
2. Самое надежное крепление мауэрлата к армопоясу – при помощи резьбовых шпилек, закрепленных к металлическому каркасу.
3. Все бетонные работы производятся непрерывно за один раз.
4. Крепление мауэрлата производится через слой рулонной гидроизоляции.

Поясной доспех | Military Wiki

Схема общих элементов брони боевого корабля. Поясной доспех обозначается буквой «А».

Поясная броня представляет собой слой брони из тяжелого металла, нанесенный на внешние корпуса военных кораблей или внутри них, как правило, на линкоры, линейные крейсера и крейсера, а также авианосцы.

Броня и подводная защита King George V и Tirpitz .

Поясная броня на поврежденном USS Oklahoma

Обычно главный броневой пояс прикрывал боевой корабль от его главной палубы до некоторого расстояния ниже ватерлинии. Если бы броневой пояс был встроен в корпус, а не образовывал внешний корпус, он был бы установлен под наклонным углом для улучшения защиты военного корабля.

При поражении военного корабля артиллерийским снарядом (с корабля или с берега) или подводной торпедой ленточная броня предназначена для предотвращения проникновения в сердцевину корабля либо за счет того, что она слишком толстая для проникновения фугасной боевой части, либо в противном случае он будет наклонен до такой степени, что артиллерийский снаряд или торпеда отклонятся вниз, а также его взрывная сила, если она взорвется.

Воздушное пространство между бронепоясом и корпусом также увеличивало плавучесть корабля, и это часто делалось для повышения защиты от торпед или упомянутых выше снарядов. Некоторые виды военно-морских кораблей также имели поясную броню, которая была тоньше, чем это действительно было необходимо для их защиты. Это было сделано с некоторыми военными кораблями, особенно линейными крейсерами и авианосцами, чтобы сделать их значительно легче и быстрее в движении по морям, чтобы быстро донести до врага большую ударную мощь, или, в случае авианосцев, чтобы их скорость сделало их гораздо более способными запускать свои боевые самолеты и восстанавливать боевые самолеты из полета. Это всегда делается путем быстрого направления авианосца против любого имеющегося ветра, и почти все крупные авианосцы имеют скорость 30 узлов и более: например, родственные корабли 9. 0009 USS Lexington (CV-2) и USS Saratoga (CV-3) , второй и третий авианосцы, вошедшие в состав ВМС США в 1927 году. Они были достроены на корпусах строящихся линейных крейсеров с мощными двигателями, давая им очень высокую скорость.

См. также

• Торпедный ремень
• Защищенный крейсер
• Броненосный крейсер

Сноски

1. ↑ Системы подводной обороны

Внешние ссылки

• Сравнение схем бронирования линкоров времен Второй мировой войны

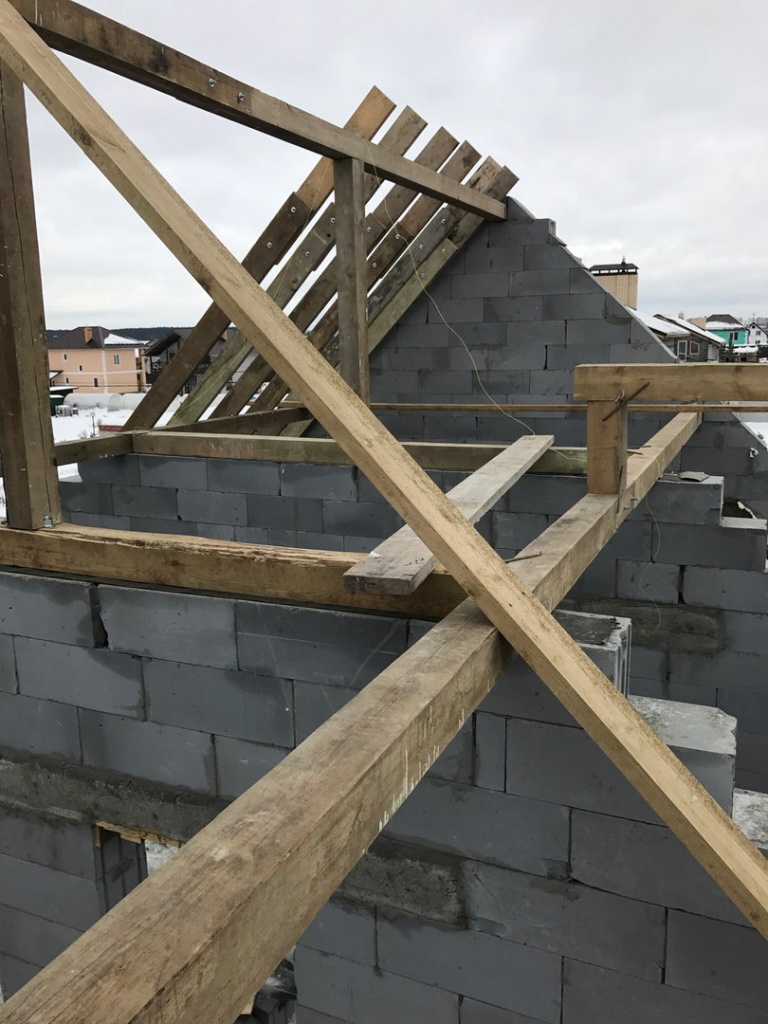

Мауэрлат на газобетоне без армопояса

При соединении газобетонных блоков с другими конструктивными элементами возникают трудности. Обычные застежки не могут держаться на пористом материале. Это особенно важно при установке массивных деталей. Существует несколько вариантов крепления, позволяющих крепить мауэрлат к газобетону без армопояса.

Назначение мауэрлата

Одним из основных несущих элементов конструкции здания является мауэрлат. Он отвечает за распределение нагрузки от всех элементов кровли: утеплителя, стропильной системы, обшивки внутренней стороны скатов, кровельного покрытия. Его важность соизмерима с важностью фундамента для здания.

Очень тяжелые грузы. Скаты кровли имеют распирающий эффект в направлении, перпендикулярном стенам. Ветер и слой снега увеличивают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. С этой задачей хорошо справляется деревянный брус, упирающийся торцом в стену и плотно прилегающий к ней.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы. Соединить между собой деревянные элементы проще, чем прикрепить их к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с применением креплений.

Для мауэрлата выбирается деревянный брус размерами от 100х100 до 150х200 мм. Этот элемент должен быть вдвое толще стропильной ноги. Ширина подбирается под толщину стены. Между краем бруса и краем стены с обеих сторон лучше оставить до 50 мм. Такое расположение защитит мауэрлат от погодных условий и качественно его утеплит.

Если этот элемент сделать из бревен, то установка стропильных ног и крепление к основанию могут усложниться. Для работы потребуются определенные столярные навыки. Обязательно выбирайте качественную древесину высшего сорта, без торчащих сучков, перекосов, признаков гниения и трещин.

Наилучший выбор – материал твердой древесины , но его не всегда можно найти. В качестве альтернативы используйте тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В этом случае мауэрлат делается из стали (двутавр или швеллер).

Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, его роль будет играть верхний ряд стеновой конструкции. Бетонные конструкции менее восприимчивы к точечной нагрузке, поэтому можно обойтись и без надстройки, поддерживающей крышу, если пол крепится к выступающим балкам.

Для крепления мауэрлата к керамзитоблокам без армопояса применяется замкнутая схема, подразумевающая сооружение каркаса, огибающего здание по периметру. Эта конструкция самая надежная. Если фронтоны тоже из газобетона, то выполнить схему установки каркаса не получится. При этом необходимо обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов крепления мауэрлата имеет свои преимущества и недостатки. Существует несколько ситуаций , при которых можно обойтись без армопояса и использовать альтернативные виды крепления:

Снижение давления обеспечивается применением висячих стропил, надежно фиксируемых стяжками с горизонтальным расположением. Поворотные стропила с точкой опоры на коньке также могут снизить нагрузку.

С помощью провода

Самый простой вариант, в основном используется при возведении кирпичных стен. Пучки стальной проволоки, содержащие 3-4 жилы диаметром 3 мм, укладывают между 4-5 верхними рядами. Их концы должны смотреть с обеих сторон стены. Освобождения проволоки должно хватить, чтобы охватить брусок мауэрлата, затянуть и закрутить петлю. Пучки проволоки и последующие узлы следует размещать между парами стропил.

После подготовки стены нужно выложить гидроизоляцию на ее торец. Поверх конструкции укладывается и выравнивается брус. Далее создается проволочная петля и затягивается монтировкой. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

Размещение балок для газобетонных блоков осуществляется перед двумя последними рядами. Этот материал объемнее и тяжелее кирпича, поэтому применение проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

Для анкеров и дюбелей

Газобетон – довольно хрупкий материал, поэтому ввинченные анкеры и дюбели могут создать трещину или скол на поверхности. Для качественной фиксации требуются самые длинные анкеры – 300-500 мм. Эти крепления достаточно дорогие. Установка мауэрлата с помощью анкеров включает в себя несколько этапов:

Возможна наращивание коротких участков бруса с помощью замков типа «полдерева» и «в лапу». Их нужно будет закрепить шпилькой или анкером. Таким же образом выравниваются углы; для лучшей фиксации их можно укрепить стальными скобами.

Для стыковки со стеной лучше использовать балки одинаковой длины.

С химическими анкерами

Химические анкеры – новый способ крепления мауэрлата к газобетонной стене. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Чтобы купить надежный материал, лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры различаются по способу их использования. Ампульный тип – в отверстие для анкера помещается капсула, содержащая состав из 1-2 компонентов. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании шпильки или анкера в отверстие, состав покрывает все свободное пространство, включая резьбу. Отверждение происходит через 25-45 минут, в зависимости от температуры воздуха. Такое крепление прочно фиксирует материал и выдерживает большие нагрузки.

Альтернативная форма – полимерная смесь в тубах или картриджах, дозируемая с помощью пистолета-дозатора (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепежа в газобетон проходит следующие этапы:

Химические анкеры для установки мауэрлата на газобетон имеют ряд преимуществ:

Материал также имеет некоторые недостатки:

• Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
• Химические анкеры не выдерживают высоких температур. А вот нагрев свыше 100 градусов для мауэрлата редкость, так что минус не существенный.

Применение закладных шпилек

Закрепить мауэрлат на газобетон без армопояса можно с помощью штырей, которые выступают из стены и разнесены друг от друга на необходимое расстояние. Расположение закладных креплений следует отметить на брусе. Для этого сверху укладывается мауэрлат и слегка прижимается. Концы креплений оставят следы на материале.

Затем на штыри нанизывается гидроизоляционная полоса, прикладывается планка с подготовленными отверстиями. Концы шпилек уплотнены шайбами ​​и стянуты гайками. Мауэрлат плотно прижимается к стене.

Для заделки шпилек при возведении стены необходимо просверлить отверстие в газобетоне глубиной до 500 мм и диаметром, превышающим размер штифта на 3-4 мм. Клей для кладки используется для заполнения канала. В композитную массу вставляют штифт до упора и оставляют до полного высыхания.

Другой вариант крепления шпилек – приварить их к металлическим пластинам в перпендикулярном положении. Полосы укладываются в шов перед завершающим рядом газосиликатных блоков. Они обеспечивают фиксацию штифта и защиту от вытягивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитоблоков расправляют, чтобы избежать перекосов от толщины металлических пластин.

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению задач каждого вопроса, мне очень понравилось, вот и решила подать заявку!
Так что проблемы такой нет, но есть психологический дискомфорт (о нем чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом строится следующим образом.

1. Грунт, на котором стоит фундамент — песок с глиной (потому что при бурении свай вышла эта смесь (легкая в виде песка).
2. По грунтовым водам вода летом около 4 метров (со слов человека, который продавал участок), но при забивке свай на глубину около 2,4 м воды не было; за участком вырыт ров для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
3. Участок ровный (уклон незначительный 10-5 см на 8 м), но впереди гора 300 м, а за ней в 200 м проходит ж/д ветка (шоссе на Москву через Пермь), местами ощущается легкая вибрация.
4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ней), сваи через 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматуру использовали 10″
5. Залито в октябре прошлого года (2012), марка бетона М200, (схема прилагается).
6. В этом году начали возводить стены (июнь 2013).
7. Далее был выложен кровельный материал в 2 слоя, цоколь из трех кирпичей М150 (с продувками, по 2 штуки на комнату).
8. Дальше пошли на газоблок (600*188*300). Первый этаж 13 рядов где-то 2,4 м, на них были уложены балки перекрытия (10 штук), так как первый этаж 5 стен, балки располагались так: задняя часть дома (где нет эркера) балки 150*150 где-то по 4 метра, опираясь на стену и перегородку на 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100*150 на 5 метров, колодец , одна от эркера до перегородки 6 м, все наклонные с каждой стороны по 30 см (обмотаны толем).
9. Далее возвели мансарду, боковые стены по 1,2 метра, высотные фронтоны по 2,3 метра.
10. Блоки посажены на клей.

Вот и сама развязка.
Начал думать, как поставить мансардную крышу, к чему ее крепить, и полез в интернет читать что и как. Вычитал, что нужен армопояс (никогда о таком не слышал, думал, что газоблок вставлен как кирпич и поэтому не стал лезть в инет, а строители сказали, что дом простоит 100 лет) и соседи не доделал и прикрутил балку к блоку, а тут вам нужен был армопояс между первым и вторым этажами и на уровне 1,2 от второго этажа до возведения фронтонов, багажной арматуры между рядами газоблока . Какой чудо-материал, как над ним трясешь ребенка. Но уже поздно, все кончено. «Вот он, а ты не укусишь». Решил спросить у вас совета. Нет лишних денег, чтобы все сломать и сделать все заново.

Это психологический момент. Пугали меня всякими страшилками. Думал возвести ломаный армопояс (по наклонным поверхностям стен фронтонов) в 3 арматуры из стеклопластика по 8 с бандажом 1 м, поясом шириной 25 см и высотой 20 см, балкой 100* На него 150 мм с шагом стоек 1,5 метра, затем возводят чердак с шагом стропильных ног 600-700 мм (доска 50*150). Вид стропил прилагается и примерный вид крыши. Что вы можете сказать об этой ситуации, может быть, что-то нужно усилить, а может, и нет? Как построить мансарду из газоблока 600*188(высота)*300(ширина)?

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее. Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки. Такое крепление для пеноблоков также достаточно надежно.

2.

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ — металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении кладки из шлакоблоков в стену заделываются шпильки, то их необходимо устанавливать в один или два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата с шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция при монтаже

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

Срок службы кровли напрямую зависит от прочного и качественно закрепленного мауэрлата, который не только принимает на себя кровельную нагрузку, но и способствует ее перераспределению на конструкцию несущих стен. Для крепления к газобетону целесообразно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, в том числе деревянные балки, крепеж, арматурный каркас и качественную гидроизоляцию.

Подготовка газобетонных стен

Подготовка основания – это первый шаг, который необходимо сделать перед креплением мауэрлата. Стены из газобетона требуют установки армирующего пояса, который будет препятствовать продавливанию газобетона и равномерно распределять динамические и статические нагрузки. Параметры минимального размера бетонной ленты 200 х 150 м, а точкой крепления служит внутренняя поверхность стены.

Основные этапы подготовки стен:

• возведение опалубки по периметру здания с обязательной обработкой фронтонов;

• Создание железобетонного пояса из П-образных блоков;

• сборка каркаса из арматуры толщиной один сантиметр с выступом четыре сантиметра;

• установка резьбовых стержней диаметром 14 мм с выдержкой шага в один метр, что позволяет увеличить жесткость крепления;

• заливка блоков бетоном серии М-200.

На затвердевание уходит не менее недели, после чего опалубка снимается и можно монтировать мауэрлат.

Подготовка мауэрлата

В качестве мауэрлата обычно используется деревянный брус или бревно сечением 10 х 10 см или 15 х 15 см. Древесина требует обработки антисептическими средствами, которые предотвратят процессы гниения и продлят срок службы. После обработки необходимо обмотать брус битумно-полимерной гидроизоляцией.

Используйте только качественную древесину без сучков и трещин, с влажностью, соответствующей строительным нормам. Если используется «сырая» древесина, то необходимо установить анкерную регулировочную гайку, с помощью которой раз в год происходит подтяжка конструкции.

Правильный монтаж мауэрлата

Для правильного и надежного крепления используются Т- и Г-образные анкеры с шайбами ​​и гайками. Стандартная резьба может быть М12 или М14. При устройстве конструкции в условиях сейсмоопасности необходимо выдерживать шаг крепления на уровне метра.

Механический тип крепления

• установка дюбелей в заранее подготовленные отверстия;
• вкручивание крепежа;
• прочное вдавливание зубьев гарпуна в газобетон;
• расширение поверхности;
• надежная фиксация конструкции.

Данный способ крепления относится к категории высокозатратных, что обусловлено значительной стоимостью анкеров и специальных дюбелей с гарпуном.

Химический тип крепления

Менее затратный способ крепления мауэрлата, позволяющий выполнить качественное и надежное крепление к газобетонным стенам. Основан на использовании капсулы с химическим веществом, проникающим в поры материала и прочно фиксирующим структуру. Газобетонная поверхность при таком типе крепления получает дополнительную теплоизоляцию и гидроизоляцию.

Способы монтажа

Завершающим этапом работ является установка и крепление стропильной конструкции одним из двух способов.

Первый способ крепления отличается простотой исполнения и заключается в нескольких последовательных действиях:

• выполнение в досках запила глубиной в одну треть толщины доски;
• пару оцинкованных гвоздей забивают крест-накрест с боковых частей;
• крепление конструкции дополнительным гвоздем, который забивается сверху;
• использование крепежных уголков для окончательного скрепления стыков.

Гвозди, используемые для крепления, а также металлические уголки должны быть качественными, что позволит надежно закрепить стропильную систему.

Применение для крепления вторым способом несколько усложняет процесс, однако такую ​​работу можно выполнить и самостоятельно, при соблюдении технологии. Основное преимущество заключается в том, что нет необходимости выполнять запил в стропильных ногах, а все действия выполняются в два этапа:

• подшивание снизу специального опорного бруса длиной метр, который должен надежно упираться в мауэрлат;

• пара оцинкованных гвоздей вбивается крест-накрест и дополняется третьим гвоздем, который закрепляется сверху конструкции.

Этот тип крепления целесообразно использовать для стропил небольшой высоты. Для правильного крепления стяжки необходимо использовать только качественный пиломатериал, а также выполнять предварительные расчеты.

Узнайте больше о монтаже из видео.

Подведение итогов

Все работы по установке и креплению мауэрлата должны выполняться на основании точных расчетов и с использованием качественных строительных материалов, а также крепежных изделий. Использование балок ненадлежащего качества или с повышенной влажностью может спровоцировать нарушение прочности всей конструкции.

Для крепления мауэрлата к газобетонным стенам требуется использование анкеров со специальными видами дюбелей или химический вариант монтажа. Обязательным требованием является выполнение теплоизоляции армирующего пояса с помощью экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет прочно закрепить мауэрлат и создать максимально надежную стропильную конструкцию.

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного вверху стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, высока вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован армопояс, а также он позволяет избежать проскальзывания и деформации блоков, что вызвано неравномерным давлением общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания, а также в распределении нагрузки на все стены. Для изготовления крепежа используется в основном древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны быть с внутренней стороны кладки, при этом снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, некоторые части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Для различных условий можно использовать несколько способов:

• крепление шпильками, вмонтированными в кладку;
• крепление на основе армопояса;

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного продевания стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа любого вида хомутов. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерывов. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Предварительно необходимо определить оптимальное расположение элементов во избежание нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с облегченной конструкцией, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется в течение нескольких рядов к верху, при этом длина должна быть достаточной для контргайки и толщины брусков. Процесс аналогичен анкерному способу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется завязкой болтов к раме и их дополнительной обмуровкой бетоном. Достаточно насадить мауэрлат на шпильки и с помощью гаек притянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, именно на ней закрепляются анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно выровнен, даже если использовать шнур и уровень, с жидким бетоном работать сложнее всего. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов. В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Следует отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотного крепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесной вариант может иметь разную стыковку. Наиболее распространенным является жесткое ответное крепление без возможности смещения и поворота. Скользящее сопряжение также используется, чтобы балка могла перемещаться и вращаться относительно балки. Последний вариант уменьшает расширение бруса, вызванное температурным воздействием и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего сопряжения используются три метода:

• использование специального металлического крепежа для соединения стропил;
• вывод балки из стен и фиксация ее пластиной;
• создание запила в стропильной доске и установка ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные постройки, а также деревянные конструкции. В связи с тем, что и каркасные, и брусовые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность появления значительных напряжений, вызывающих повреждение конструкции стен и стропил. Для создания жесткой сопряжения потребуются опорные бруски длиной 1 метр, закрепленные на гвозди и стальные уголки. брусом должен упираться в конструкцию мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в брусе. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая долгие годы будет защищать дом от холода и атмосферных осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.
