Армопояс или мауэрлат: Необходимость и крепление армопояса под мауэрлат: устройство и размеры

Необходимость и крепление армопояса под мауэрлат: устройство и размеры

Строительство сооружений из газобетонных либо пенобетонных блоков предусматривает наличие армопояса под мауэрлат, залитого по верхнему контуру каждой из стен. Разгрузочный пояс придает конструкции более жесткую структуру, является крепкой опорой для закрепленного мауэрлата.

[contents]

Для чего нужен армопояс под мауэрлат

При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление. Снизить вероятность появления трещин может армопояс.

Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление висячих стропил может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

Назначение и функции

Можно выделить пять основных функций армопояса:

• Подгон и тщательная корректировка устойчивости здания, предотвращение трещин и разломов.

• Страховка от возможных ошибок и недочетов строительных работ, защита от дополнительного давления на газоблоки.

• Укрепление основания верхних стен, равномерное распределение нагрузки.

• Обеспечение дополнительной прочности стен, защита от рассыпания.

• Надежное закрепление мауэрлата и при необходимости — различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса стоит учитывать, что он не должен быть меньше одной третьей несущей стены

Армопояс должен быть непрерывающимся и проходить по периметру всех внешних стен здания. Не считая стропил, в системе кровли дома могут присутствовать различные элементы: коньковые лежни или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен сооружаться армированный пояс.

Установка армированного пояса

Необходимость монтажа армопояса становится ясной при проектировании крыши. Технология установки включает в себя последовательность работ:

• монтаж опалубки;
• установка закладных шпилек;
• заливка армопояса.

Монтирование опалубки

По завершении кладочных работ можно приступать к сооружению монолитного пояса под мауэрлат.

Значительно упрощает задачу кладка последнего ряда из U-образных блоков, образующих опалубку. Либо же внешний ряд можно завершить с помощью распиленных блоков шириной 10 см, а внутреннюю составляющую опалубки сделать из плит ОСП или деревянных досок.

Установка опалубки

Когда она наконец-то готова, внутрь помещается прочный арматурный каркас с продольной частью не менее чем из четырех металлических прутьев и не менее 12 мм диаметром. Продольная арматура с шагом не более 23-24 см скрепляется поперечными частями из прутьев либо проволокой 8 мм диаметра. Подобный каркас в поперечном сечении напоминает квадрат, иногда — прямоугольник.

Если вы не хотите тратить лишние силы на столь трудоемкую работу, можете смело обращаться в специальные предприятия, которые качественно и своевременно изготавливают любые каркасы методом точечной контактной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров. Боковая толщина прекрасно регулируется качественно уложенным каркасом, а снизу устанавливаются подставки из деревянных брусков либо битого кирпича. Существуют специальные пластиковые подставки подходящей высоты, которые вы легко найдете в местных магазинах стройматериалов.

Все составляющие каркаса должны заходить друг на дружку с «запасом» не менее 200 мм. Места нахлестов удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря крепкой конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетоном.

Тяжелый бетон может разнести опалубку, потому ее нужно должным образом укрепить. Есть несколько подходящих способов:

• Нижнюю часть опалубки можно скрепить брусочками, вверху прибить те же деревянные бруски или доски. Когда бетон застыл, верхние доски успешно отдираются, а нижние крепко-накрепко остаются в бетоне, выступающие же края подпиливаются.

• Для укрепления опалубки можно использовать диагональные упоры. Одним концом они соприкасаются с горизонтальной поверхностью, а другим подпирают саму опалубку.

• Если опалубка является многоразовой (сделанной из вышеупомянутых плит ОСП),
  популярно применять крепление с помощью резьбовых шпилек. Друг напротив друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них продевается пластиковая трубка, чья длина равна ширине будущего монолитного пояса. В отверстия загоняется шпилька диаметром 1,2 см, затем стягивающаяся гайками с большими шайбами. Когда бетон благополучно застыл, шпильки вытаскиваются, а копеечные трубки остаются внутри конструкции.

Монтаж закладных шпилек

Установка шпилек

После проведенной работы по установке опалубки надо установить крепежные составляющие, к которым будет прикреплен мауэрлат.

Лучший вариант — применить резьбовые шпильки, крепящиеся к каркасу.

Итак, нужно приобрести резьбовые шпильки диаметром в 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом. В местах, где на мауэрлат не опираются стропила, должны быть установлены резьбовые шпильки. Не менее одной шпильки должно быть между каждой из ног стропила.

Максимальное расстояние между креплениями должно составлять не более одного метра

Следует обязательно проверить вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояса бетоном

Для повышения прочности армированного пояса все работы по заливке бетоном должны проводиться непрерывно и в один заход.

Марка бетона должна быть не менее М200, предпочтительней М600. Лучше использовать готовую бетонную смесь, которая подается бетононасосом прямо в опалубку. Бетон можно приготовить и самостоятельно, если нет возможности обеспечить его подачу промышленным методом.

Технология заливки

Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в пропорции 1:3:3 соответственно. Когда бетон успешно уложен, главная наша задача — избежать образования пузырей (воздушных полостей), снижающих однородность и прочность конструкции. Для предупреждения такой незадачи прекрасно подходит строительная виброплатформа. Либо, чтобы упростить задачу, просто проткните бетон по всей площади арматурным прутком.

Для повышения подвижности смеси используются пластификаторы. Они снижают количество воды в бетонной смеси, тем самым повышая прочность готового монолитного пояса и сроки его застывания.

Крепление мауэрлата к армированному поясу

Как только бетон набирает нужную прочность, опалубку можно снять. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэратом, обрабатывают антипирентами и дезинфицирующими средствами. Его скрепляют косым прирубом или прямым замком. Эти соединения позволяют придать конструкции монолитность. К будущему месту закрепления прикладывается брус, и в местах, где есть шпильки, намечают и сверлят под них отверстия.

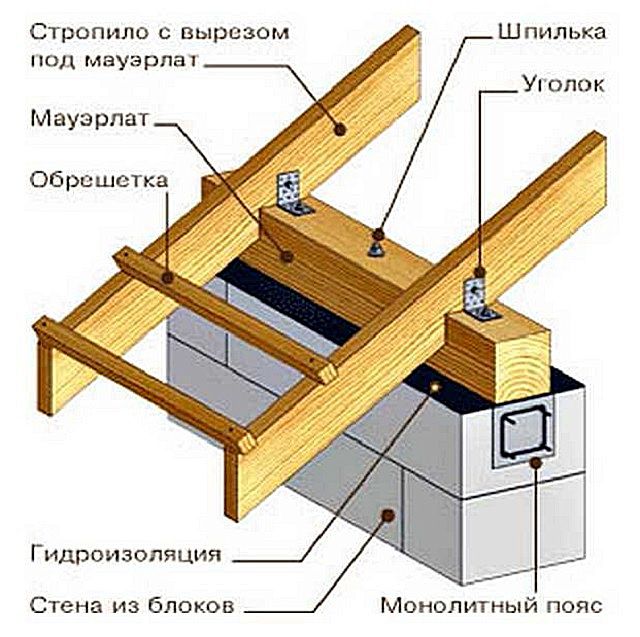

Мауэрлат монтируется на армопояс только через слой рубероида — рулонной гидроизоляции. Закрепляется при помощи гайки и большой шайбы.

Крепление к газобетону без армопояса

Газобетон — чрезвычайно хрупкий материал. Для успешной монтировки мауэрлата необходимо сделать на нем конструкцию из более крепкого материала. Можно использовать бетонные или кирпичные столбики.

Технология крепления с помощью химических анкеров

Подобные опоры должны быть закреплены к самой стене, также очень желательно, чтобы анкер прошел сквозь опору и еще пару рядов газобетонных блоков. Явную привилегию стоит отдать химическому анкеру. Его особенность заключается в проклейке шпильки или арматуры на всю глубину отверстия, в то время как длина обычного механического анкера составляет 0,5 – 0,7 мм.

Важно знать, что при использовании химического анкера не стоит ничего приваривать к арматуре, ведь в процессе химический состав может перегореть и перестать работать.

Толщина стен должна обязательно быть достаточной для того, чтобы давать отпор боковому воздействию стропил. Потому, если стена слишком узкая, вышеописанная конструкция может не подойти. В таком случае придется устанавливать дополнительные горизонтальные балки, которые будут служить своеобразными «стяжками» и оберегать стропила от расхождения.

Если скомбинировать подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе в постройке здания любого предназначения.

Как сделать своими руками смотрите в видео.

Подводим итоги

Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, касательно же каменных стен он служит надежным помощником в укреплении здания.

Наиболее подходящее крепление мауэрлата к армопоясу — с помощью специальных шпилек, прикрепленных к металлическому каркасу. Работы с бетоном стоит проводить без перерывов, единожды. Мауэрлат стоит крепить через слой рубероида.

Армопояс под мауэрлат. Размеры, функции, способы крепления

Мауэрлат как элемент кровельной системы любого архитектурного сооружения, является необходимым элементом, который является «посредником» между кровлей и самим зданием.

Недаром именно ему уделяется много внимания при проектировании и обустройстве кровли, так как он выполняет ряд необходимых и полезных функций.

Содержание

• Для чего нужен мауэрлат?
• Обоснованность сооружения армопояса
• org/ListItem»> Функции армопояса
• Размеры армопояса под мауэрлат
• Сооружение армопояса
• Монтаж опалубки, укладка металлического каркаса
• Установка закладных резьбовых шпилек
• Заливка армопояса бетоном
• Крепление мауэрлата к армопоясу
• Итоги

Для чего нужен мауэрлат?

1. Система стропил передает на мауэрлат сосредоточенную нагрузку, которая сконцентрирована в месте опирания стропил. Задача мауэрлата – сосредоточенную нагрузку от стропил преобразовать в равнораспределенную, а затем передать эту нагрузку на стены здания.
2. Стропильная система крепится к мауэрлату, а тот к стенам здания, поэтому второй важнейшей задачей мауэрлата является крепление кровли к зданию.

Мауэрлат изготавливается из того же материала, что и стропильная система. В большинстве случаев это дерево, но если стропила металлические, то и мауэрлат делают из швеллера или двутавра.

Обоснованность сооружения армопояса

Кровля передает на здание два основных вида нагрузки:

1. Вертикальная нагрузка, которая объясняется весом самой кровли, а также внешних на нее воздействий: снег, ветер, сейсмическая активность.
2. Стропила, опирающиеся на стену, передают и распорную нагрузку, которая стремится раздвинуть стены здания. Причем с увеличением нагрузки на кровлю, увеличивается и горизонтальная составляющая – распорная нагрузка.

Некоторые современные строительные материалы, в частности, газобетон или керамзитобетон, при всех своих преимуществах имеют недостаточную жесткость для крепления к ним мауэрлата. Точечная нагрузка на такие материалы действует разрушительно. Именно поэтому сооружение армопояса для домов из газобетона (и подобного ему материала) является необходимостью.

Стены, возведенные из кирпича, сами по себе обладают высокой механической прочностью и отлично переносят высокие точечные нагрузки. К таким стенам при помощи закладных элементов или анкеров можно смело крепить мауэрлат, но строители рекомендуют даже на таких стенах сооружать армопояс, особенно в регионах, где существует сейсмическая активность.

Функции армопояса

Армопояс под мауэрлат выполняет несколько важных функций:

1. При сезонной подвижке почвы или при неравномерной усадке дома, при землетрясениях, — армопояс предотвращает деформацию стен, удерживая строго всю геометрию здания.
2. Армопояс выравнивает всю стеновую конструкцию по горизонтали, исправляя все ошибки при кладке стен.
3. Применение армпояса придает жесткость всей конструкции.
4. Вся нагрузка, возникающая локально или точечно, распределяется равномерно на поверхность несущих стен.
5. Механическая прочность армпояса позволяет надежно крепить к нему все ответственные конструкции. Одной из таких конструкций является мауэрлат.

Размеры армопояса под мауэрлат

Ширина армопояса под мауэрлат должна быть максимально приближена к ширине стен, но быть не менее 250 мм на 250 мм. При возведении стен из газобетона последний ряд выкладывают из специальных U-образных блоков, которые сами по себе являются опалубкой для заливки бетона. В случае если стены возведены из кирпича, внешнюю опалубку сооружают выстраивают в полкирпича, а внутреннюю из досок.

При сооружении армопояса следует учесть то, что он должен быть непрерывным и проходить по периметру внешних стен. Помимо стропил в кровельной системе дома могут присутствовать и другие элементы: коньковые стойки или лежни, которые опираются на другие, не внешние капитальные стены. В этом случае армопояс должен сооружаться и на этих стенах.

Сооружение армопояса

Монтаж опалубки, укладка металлического каркаса

После завершения всех кладочных работ по возведению стен приступают к сооружению армопояса. В домах из газобетона последний ряд выполняют из U-образных блоков. Если они отсутствуют, то можно внешний ряд выполнить из распиленных вдоль блоков шириной в 100 мм, а внутреннюю часть опалубки делают из досок или плит ОСП – очень хорошего материала, который можно использовать для опалубок повторно. При монтаже опалубки следует ее верхний край выставлять строго горизонтально, что легко проверяется водяным уровнем (ватерпасом).

После этого внутрь опалубки помещается арматурный каркас, продольная часть которого должна состоять не менее чем из 4 прутков арматуры диаметром не менее 12 мм. Поперечные части из прутков арматуры или проволоки 8 мм в диаметре должны скреплять продольную арматуру с шагом не более 25 см. В поперечном сечении такой каркас чаще всего представляет квадрат, реже прямоугольник. Чтобы не изготавливать такой каркас самому, можно воспользоваться услугами предприятий, которые сваривают любые каркасы методом точечной контактной сварки.

При укладке арматурного каркаса, следует учесть то, что минимальная толщина бетона от арматуры должна составлять не менее 5 см. Если необходимая толщина по бокам легко регулируется правильной укладкой каркаса, то снизу делаются подставки из битого кирпича или подкладываются деревянные бруски. Самое лучшее решение — применить специальные пластмассовые подставки нужной высоты, которые можно приобрести на строительных рынках.

Все части каркаса должны заходить друг на друга с нахлестом не менее 200 мм. Места нахлеста скрепляются вязальной проволокой. В дальнейшем, при заливке бетона такой каркас будет вести себя так, как будто это монолитная конструкция.

После укладки каркаса необходимо укрепить опалубку так, чтобы ее не расперло от тяжелого бетона. Это можно сделать несколькими способами:

1. При монтаже опалубки нижнюю ее часть скрепляют деревянными брусочками, а вверху прибивают те же бруски или куски доски. После застывания бетона верхние доски просто отдирают, а нижние остаются в бетоне, только подпиливают выступающие концы.
2. Опалубку можно укрепить специальными диагональными упорами, которые одним концом опираются на горизонтальную поверхность, а другим концом упираются в опалубку.
3. При изготовлении многоразовой опалубки из плит ОСП часто применяют крепление двух половин при помощи резьбовых шпилек. На противоположных сторонах листов опалубки напротив друг друга сверлятся отверстия, диаметров 12, 5 мм. Внутрь вкладывается пластмассовая трубка длина, которой равна ширине будущего армопояса. Через отверстия пропускается резьбовая шпилька диаметром 12 мм, которая затем стягивается гайками с большими шайбами. После застывания бетона шпильки вынимаются, листы опалубки снимаются, а трубки, имеющие копеечную цену, остаются в бетоне.

Установка закладных резьбовых шпилек

После проверки правильности установки опалубки надо установить крепежные элементы, к которым впоследствии будет крепиться мауэрлат. Лучше всего это сделать при помощи резьбовых шпилек, которые крепятся к металлическому каркасу. Для этого приобретаются резьбовые шпильки диаметром 12 мм, большие шайбы и гайки. Шпильки должны быть такой длины, чтобы нижним концом они надежно крепились к каркасу, а верхний конец выступал бы на 40—50 мм над уже смонтированным мауэрлатом.

Шпильки должны быть установлены в тех местах, где на мауэрлат не опираются стропила. Между двумя ногами стропил обязательно должна быть не менее одной шпильки. Максимальное расстояние между креплениями 1 метр. Разметку удобно вести мелом прямо на арматурном каркасе, а выравнивание по линии делать при помощи шнура, натянутого по осевой линии. Каждую шпильку крепят при помощи вязальной проволоки к арматурному каркасу.

Шпильки должны быть закреплены строго вертикально, что контролируется пузырьковым уровнем.

>

Заливка армопояса бетоном

Для того, чтобы армопояс был максимально прочным все бетонные работы должны быть произведены непрерывно и за один раз. Марка бетона для устройства армопояса должна быть не менее M200. Учитывая значительный объем таких работ, предпочтительней всего использовать готовый бетон, который подается при помощи бетононасоса прямо в опалубку.

При невозможности обеспечить подачу бетона промышленным способом его можно приготовить и самостоятельно. Естественно без бетономешалки и нескольких помощников здесь не обойтись. Для приготовления нужной марки бетона понадобится одна часть цемента марки М400, три части мытого песка и три части щебня.

После укладки готового бетона, в нем могут образовываться воздушные полости – пузыри, снижающие прочность конструкции. Для их удаления лучше всего пользоваться специальным вибратором, а при его отсутствии бетон по всему объему протыкается куском арматуры.

Применение пластификаторов позволяет повысить подвижность смеси, снизить составляющую воды, что в итоге повысит прочность готового армопояса и сроки его созревания.

Крепление мауэрлата к армопоясу

После того, как бетон наберет необходимую прочность, опалубку снимают, а через 7—10 дней можно приступать к креплению мауэрлата к армопоясу. Брус, который будет служить мауэрлатом обрабатывают антисептиками и антипирентами. Все соединения бруса между собой делают прямым замком или косым прирубом. Такие соединения делают конструкцию монолитной.

Брус прикладывается к будущему месту крепления и в местах, где есть резьбовые шпильки намечаются, а затем сверлятся отверстия под шпильки. Монтаж мауэрлата на армопояс должен производится через слой рулонной гидроизоляции – рубероида.

Крепление производится через большую шайбу и гайку. После затяжки гаек все соединения страхуются контргайками, и все оставшиеся торчащие шпильки могут быть срезаны болгаркой.

Итоги

1. Сооружение армопояса под мауэрлат является необходимым при строительстве домов из газобетона и керамзитобетона, а также весьма желательно при кирпичных стенах.
2. Самое надежное крепление мауэрлата к армопоясу – при помощи резьбовых шпилек, закрепленных к металлическому каркасу.
3. Все бетонные работы производятся непрерывно за один раз.
4. Крепление мауэрлата производится через слой рулонной гидроизоляции.
