из кирпича и под плиты перекрытия, другие армированные пояса. Что это такое? Заливка своими руками

Знать, что такое армопояс, нужно всем, кто занимается строительством и ремонтом домов либо просто собирается подать заказ. Модели из кирпича и под плиты перекрытия не учитывают всего разнообразия вариантов, поскольку бывают ещё и другие армированные пояса. Очень важно знать, как производится их заливка своими руками, какую смесь использовать для этой цели.

Что это такое и зачем нужен?

Как известно всем, в строительстве существует достаточно много разных терминов и понятий, подчас не до конца понятных «непосвящённым» людям.

При характеристике того же армопояса есть смысл начать несколько издалека. Сооружение зданий, в том числе и жилых домов, закономерно ориентировано на повышение их прочности и несущих качеств. От них зависит и общая устойчивость при неблагоприятных воздействиях, и срок эксплуатации без потери ценных практических свойств. Но как бы ни были важны стены и фундаменты, ригели и мауэрлаты в этом контексте, всё же кроме них ещё «чего-то» не хватает.

И это «что-то», как нетрудно понять, именно упрочняющий пояс. Он помогает в изрядной степени компенсировать воздействия, связанные:

  • с подвижкой грунта;
  • фактическим использованием здания;
  • выпадением осадков;
  • ветровыми воздействиями.

Армированный каркасный пояс уверенно «перерабатывает» даже сложные механические импульсы, одновременно направленные с разных сторон. Там, где он есть, маловероятно появление трещин и подобных дефектов.

Общая жёсткость конструкции возрастает, а значит, даже вероятность сознательного разрушения дома при покушении на него ослабляется. Поэтому обустройство армопояса — такая же легитимная часть любого строительства, как и возведение фундамента, отмостки, необходимых коммуникаций и средств защиты от ЧП.

Отсутствие упрочнения обычно приводит к появлению трещин и других нарушений несущих качеств конструкции. Отказ от усиления газобетонных блоков грозит внутренним отсыреванием таких элементов и появлением внутренних трещин. Подобное решение в итоге оборачивается только дополнительными расходами и необходимостью выполнять лишние ремонтные работы.

Армопояс необходим особенно, если:

  • стропильные системы делаются с анкерами и шпильками;
  • приходится укладывать балки неоднородно, создавая сильную нагрузку точечного характера;
  • под домом или иным зданием располагается сыпучий грунт;
  • постройка идёт на склоне;
  • необходимо обустроить 2 этажа и более;
  • метеоусловия в конкретной местности достаточно суровы (пронизывающие ветры, обильные снегопады, солевые приморские туманы, частые проливные дожди, сильные морозы, знойные летние дни).

Описание видов

Базовый разгрузочный

Подобный тип армированных поясов имеет ещё два альтернативных названия: подфундаментный армопояс, а также ростверк. Все эти термины совершенно равноправны, и даже начинающий строитель в них не запутается. Часто практикуется опирание газосиликатных блоков на ростверковые конструкции. Однако на самом деле это роли не играет, и, в принципе, можно использовать почти любые опорные конструкции. Сверху можно расположить всё, что угодно, лишь бы несущая способность удовлетворяла необходимым требованиям; точный расчёт проводится подготовленными профессионалами.

При строительстве ростверковые пояса используются для механической связки свай и столбов. Надёжность подобного решения не вызывает никаких сомнений. Монтаж подфундаментного усилителя обязательно проходит под всеми стенами сооружаемого дома или иного здания. Только так получится гарантировать достаточно стабильный эффект. Высота ростверков от 0,3 до 0,5 м, а ширина – 0,7-1,2 м.

Они призваны справляться:

  • с усадкой;
  • попаданием воды;
  • оползанием грунтовых слоев.

Иногда твёрдые породы грунта достаточно прочны, чтобы можно было использовать вместо ростверка простой чистый просеянный песок. В более сложных случаях приходится проводить инженерные и геодезические изыскания.

Цокольный

Его основное предназначение — отделение фундамента от капитальных стен. Под деревянными перекрытиями такой пояс заливают по периметру. Если же используются железобетонные перекрытия, придётся делать заливку примерно того же устройства, что и нижележащий ростверк. Грамотное выполнение подобного узла позволяет гарантировать стабильность дома даже на неудобном грунте и при высоком стоянии почвенных вод.

При качественной заливке ростверка цокольный армопояс может быть несколько менее прочен. Однако на размерах, в том числе и высоте, это не отражается. Оптимальная высота равна 20-40 см. Не допускается использование бетона хуже М200. Арматурные элементы кладут строго в один слой; исключение делается для того случая, когда необходимо максимальное укрепление.

Под плиты перекрытий между этажами

Необходимость в таких элементах возникает, если обустраивается любое многоэтажное здание. Они позволяют компенсировать сильную нагрузку на несущие стены, и любой возможностью эту нагрузку сократить нельзя пренебрегать. Дистанция от плиты до упрочняющего пояса составляет не более 1, максимум 2 кирпича. При толщине стены 40 см можно вместо опалубки применять перегородочные 10-сантиметровые блоки.

Минимальное опирание перекрытий на упрочняющий пояс нельзя «оставлять на самотёк». Все необходимые требования жёстко закреплены в официальных стандартах. По умолчанию конструкторы и архитекторы чаще всего ориентируются на уровень 120 см.

Именно он считается профессионалами наиболее практичным вариантом.

Стоит подчеркнуть при этом, что иногда приходится отходить от универсального значения, но все такие ситуации должны оговариваться и мотивироваться в проектной документации.

Под мауэрлат

Его используют, чтобы прочно связывать кровлю с нижележащими конструкциями в доме. Перекрытия, разделяющие чердаки (мансарды) и последние этажи, могут делаться из дерева либо железобетона.

Особая ширина в данном случае не нужна. Но, разумеется, требуется тщательный, скрупулёзный расчёт. От каркаса до наружной поверхности бетона должно быть минимум 3-5 см. Армированный пояс на пеноблок по несущим стенам под мауэрлат должен оборудоваться обязательно. Как показывает практика, отклонение от этого требования грозит появлением дополнительных проблем. Крепление технически возможно с помощью химических анкеров.

Однако стоимость подобных решений весьма велика. Армопояс на газобетоне под мауэрлат при толщине стен 375 мм может быть выполнен с несъёмной опалубкой из тонких 10-сантиметровых блоков (такие блоки кладут с двух сторон). На упрочняющий пояс и утепляющий материал тогда останется 17,5 см. Листовой материал крепят при помощи саморезов, поэтому он не будет всплывать в процессе заливки. При толщине стен 30 см придётся использовать тонкостенную опалубку из газобетона. Внутрь монтируется съёмный опалубочный элемент. Чаще всего это фанера либо ОСП.

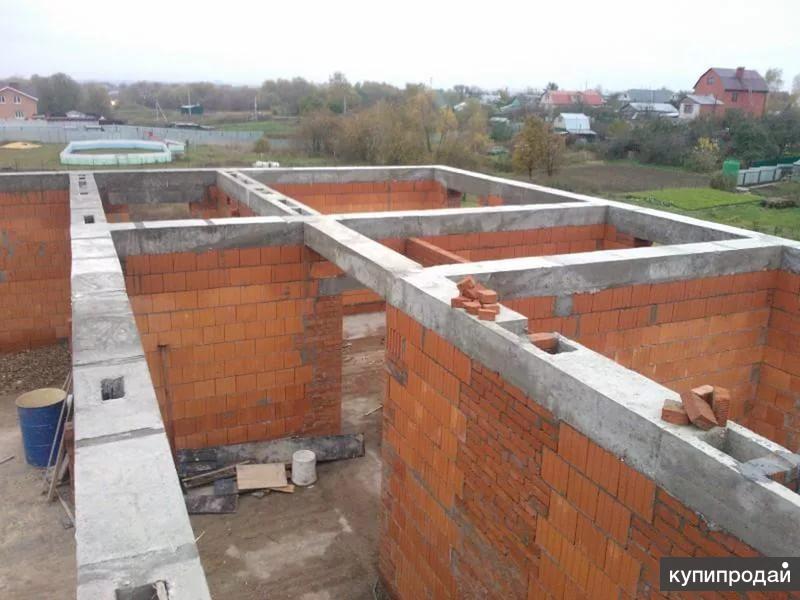

Из кирпича

Такое решение практикуется, если мощной нагрузки нет, и потому потребность в железобетонных конструкциях отсутствует. Обычно предусматривается 3-5 рядов кладки. Их специально усиливают сеткой. Величина ячейки обычно равна 30-40 мм, хотя специалисты могут порекомендовать иной вариант. Ширину пояса подобрать несложно — она должна быть равна ширине самой стены. Армированная выкладка не может быть при этом уже 15 см. Под фундаментом кирпичный пояс должен быть на 30-40 см шире, чем основная конструкция.

Эта пропорция позволяет заметно сократить нагрузку на почву. Сечение главной арматуры варьируется от 1,6 до 2 см. Между поперечными хомутами дистанция должна быть минимум 20 см. Кирпичный армированный пояс можно применять и на основание. Его усиливают при помощи 4 стержней. Сечение колеблется от 1,4 до 1,8 см. Для связки применяют хомуты сечением 0,6-0,8 см. При обустройстве бутобетонного основания применяют закладки 20-30 см толщиной, не забывая о том, что 3-4 см должны оставаться на защитный слой бетона.

Какую марку бетона используют?

Эта тема тоже очень важна. Невнимание к отбору бетона нередко провоцирует возникновение множества проблем. Для газобетонных стен рекомендуется применение материала не хуже D500. Вместо лотковых блоков допущено применение и перегородочных их вариантов. В некоторых источниках указано, что самостоятельная заливка пояса под перекрытие производится растворами М250 и лучше.

Но правильнее всего проконсультироваться со специалистами во избежание ошибок.

Что нужно для работ?

Пропорции раствора примерно те же самые, что и для капитального обустройства стен. Но опять же, окончательное решение могут принять только подготовленные специалисты. Кроме самого раствора и арматуры могут пригодиться:

  • кирпичи;
  • готовые блоки;
  • мастерки;
  • кельмы;
  • миксеры;
  • носилки для раствора;
  • лопаты для его выкладки;
  • отвесы;
  • строительные уровни;
  • расчалки;
  • кондукторы для выкладки кирпичей;
  • некоторые другие инструменты и материалы.

Как сделать?

Разобрать выполнение армирования своими руками уместно прежде всего на примере часто встречающегося газобетонного дома. В нём специальный пояс делают из сочетания стального прута и бетона. Контур конструкции должен соответствовать периметру постройки и несущим стенам по форме. Выбор железобетона не случаен — именно он оптимально отвечает как на сжимающее, так и на растягивающее воздействие. Высота должна быть не менее 18 см, в большинстве случаев достаточно 30 см, но, чтобы исключить ошибки, нужно делать системный расчёт.

С шириной тоже есть тонкости. В идеале она должна быть чуть меньшей, чем у стены. Тогда открытый резерв можно будет применять для утеплительных работ. О том, как их провести, будет сказано позже, сейчас же достаточно указать, что для этой цели применяют в основном:

  • ЭППС;
  • плиты на базе минеральной ваты;
  • ПСБ-25.

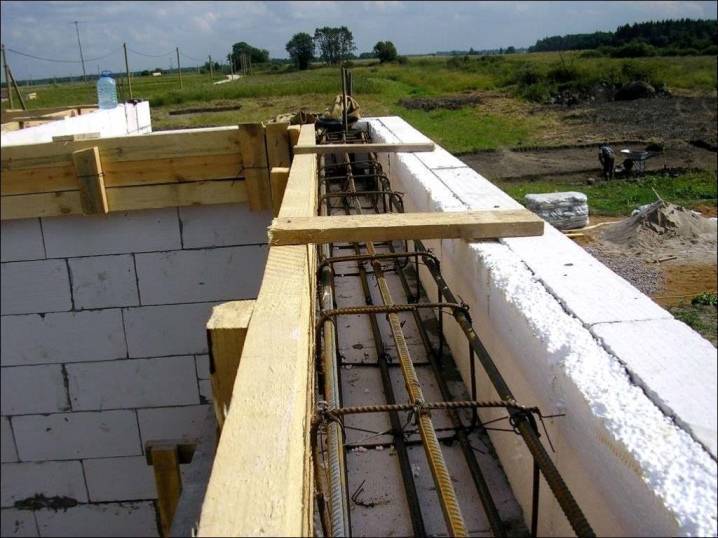

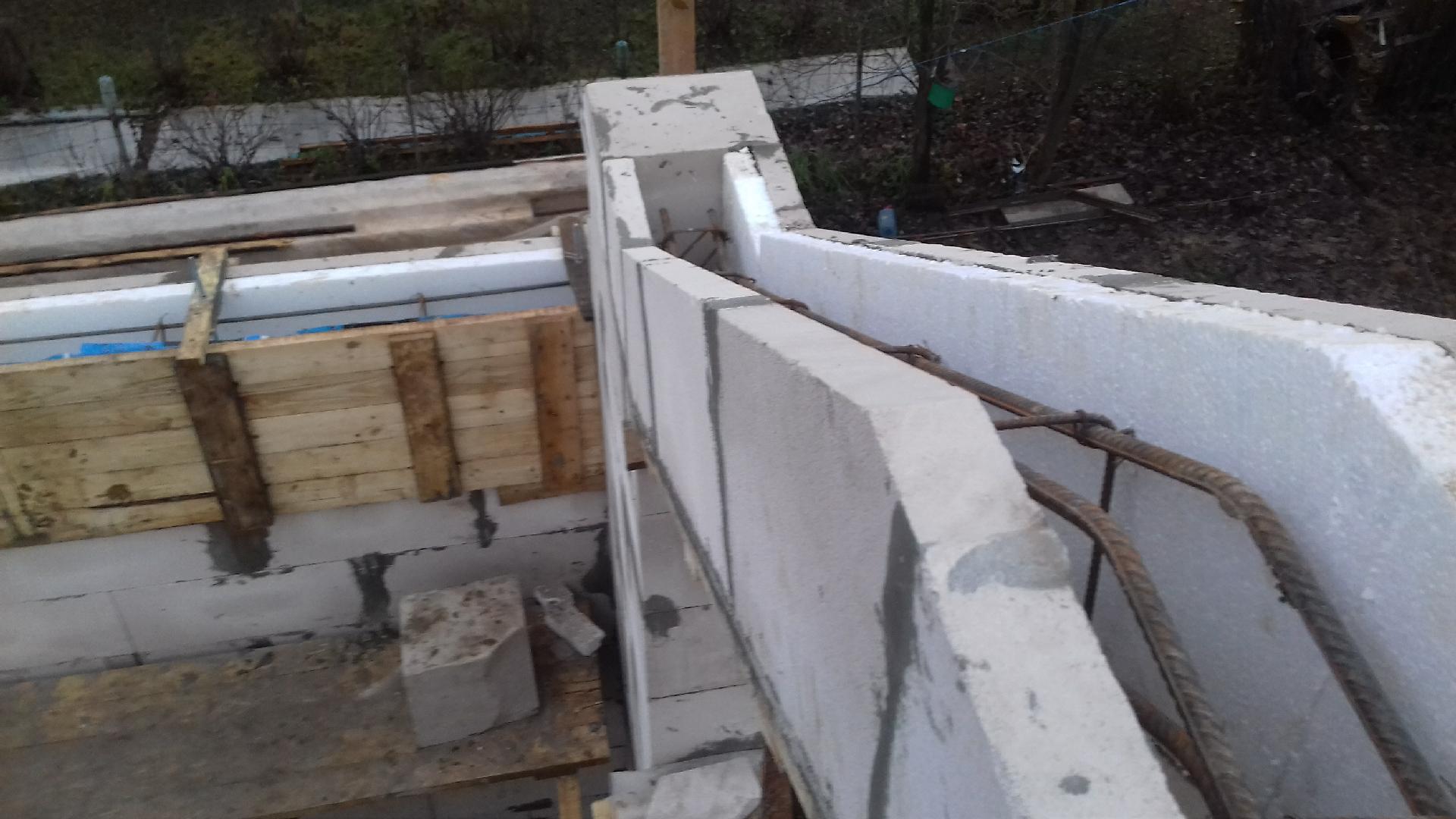

Технологически проще всего применить лотковые блоки. Они обычно изготавливаются в форме буквы U. Габарит лотка отличается, что прямо влияет, конечно, и на их стоимость. Подобное решение пригодно для усиления армирующего пояса внешней газобетонной стены. Но всё же изнутри потребуется формирование опалубки. Альтернативный подход состоит в применении доборных блоков. Они содержат особые выемки, куда заходит арматура. После её введения заливают раствор. Что немаловажно, доборные элементы должны иметь разные по толщине стенки (5 и 10 мм), поскольку только так можно гарантировать конструктивную крепость сборки в целом. Крепление деталей производится на клей и надо следить, чтобы они все находились строго в единой плоскости.

Очень важно правильно залить бетон в опалубку. Ошибки именно на этом этапе часто оказываются фатальными. Рекомендуется применять смесь М200 либо М250. Их прочностных характеристик вполне достаточно для частного строительства. Правильнее всего подавать бетон в автомобильном миксере при помощи штатного насоса. Иногда приходится замешивать смесь своими руками. Тогда критически важно правильное соотношение частей: пропорции будут нарушены, значит, появятся проблемы. Часто спрашивают, возможна ли заливка частями.

Теоретически это можно сделать, но на практике такой подход сталкивается с массой трудностей. Гораздо легче и практичнее сделать всю работу в один приём, заказав полностью весь требуемый объём бетона.

Дополнительно придётся выполнить виброобработку. Она поможет выбить наружу воздух, из-за которого появляются раковины. Необходимо только контролировать, чтобы вибратор не зацеплял арматуру. Изменение её положения способно нанести большой ущерб дому. Требуемая маркой бетона прочность чаще всего достигается за 28 суток. Армопояс в газобетонном доме может обустраиваться и под мауэрлат. В таком случае перед заливкой бетона кладут проволоку диаметром 6 мм. Она должна иметь форму буквы П. Дальше применяется слой арматуры, монтажный шаг — 1 м. На свободных краях привязывают мауэрлат, что определяет их параметры.

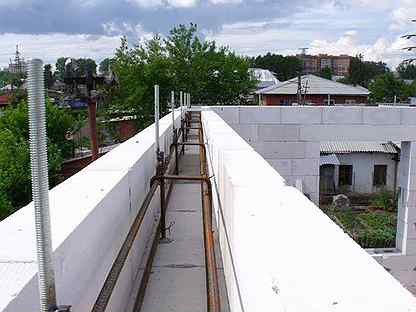

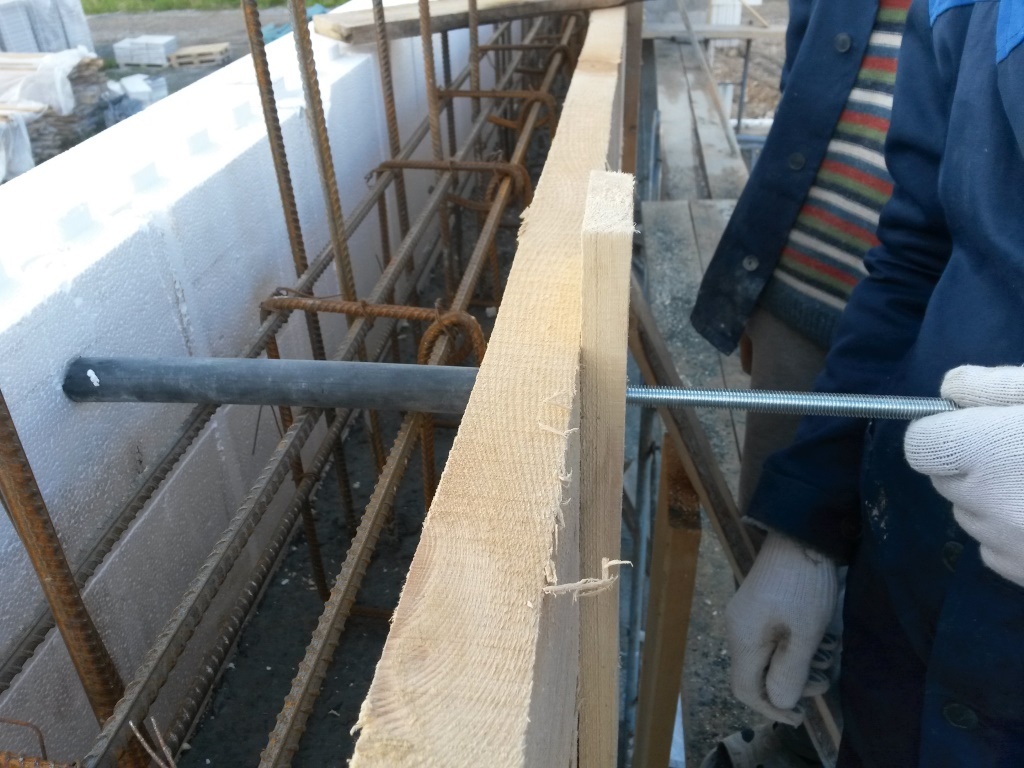

Крепление производится с помощью резьбовых шпилек диаметром 1,2-1,4 см. Их крепят, предварительно буря отверстия с нужным шагом. Поверх шпилек наворачивают шайбы. Резьба, оказавшаяся выше армированного пояса, должна быть обёрнута бумагой либо скотчем. В противном случае она будет забита раствором по ходу заливки. В некоторых случаях практикуется формирование кирпичного армопояса на газобетонную стену. Это простейшая кладка, специально усиливаемая сеткой из арматуры. Повышать прочность постройки таким образом можно в одноэтажном доме с кровлей, имеющей один скат. Упрочнение идёт в междурядьях. Сетку кладут во все ряды, применяют забутовочный полнотелый кирпич не хуже М100.

Нужно ли утеплять?

Вспененный бетон отличается малой теплопроводностью. Но всё равно это каменный материал, который нуждается в дополнительном утеплении. Оно всегда проводится строго снаружи. Если ширина пояса меньше, чем ширина стены, обычно удаётся ещё облицевать конструкцию вровень с облицовкой стены. Применять простой пенопласт не слишком разумно — куда правильнее брать ЭППС; если пользуются минеральной ватой, обязательно оставляют вентиляционный промежуток. Иногда возникает другая ситуация:

  • ширина пояса и стены идентична;
  • отделка завершена;
  • промежутка упрочнения и облицовки нет.

Тогда по всему периметру на необходимую высоту усиливают теплозащиту. Если в доме 2 этажа, а армопояс находится в межэтажном уровне и после второго этажа на мауэрлате, придётся делать 2 линии утепления.

Выполнить эту задачу помогает пенопласт, желательно толщиной около 8 см. Утеплительный материал должен уходить на 15 см выше и ниже границ упрочняющего блока.

В следующем видео вас ждет заливка армопояса дома из газоблоков.

из кирпича и под плиты перекрытия, другие армированные пояса. Что это такое? Заливка своими руками

Знать, что такое армопояс, нужно всем, кто занимается строительством и ремонтом домов либо просто собирается подать заказ. Модели из кирпича и под плиты перекрытия не учитывают всего разнообразия вариантов, поскольку бывают ещё и другие армированные пояса. Очень важно знать, как производится их заливка своими руками, какую смесь использовать для этой цели.

Что это такое и зачем нужен?

Как известно всем, в строительстве существует достаточно много разных терминов и понятий, подчас не до конца понятных «непосвящённым» людям. При характеристике того же армопояса есть смысл начать несколько издалека. Сооружение зданий, в том числе и жилых домов, закономерно ориентировано на повышение их прочности и несущих качеств. От них зависит и общая устойчивость при неблагоприятных воздействиях, и срок эксплуатации без потери ценных практических свойств. Но как бы ни были важны стены и фундаменты, ригели и мауэрлаты в этом контексте, всё же кроме них ещё «чего-то» не хватает.

И это «что-то», как нетрудно понять, именно упрочняющий пояс. Он помогает в изрядной степени компенсировать воздействия, связанные:

  • с подвижкой грунта;
  • фактическим использованием здания;
  • выпадением осадков;
  • ветровыми воздействиями.

Армированный каркасный пояс уверенно «перерабатывает» даже сложные механические импульсы, одновременно направленные с разных сторон. Там, где он есть, маловероятно появление трещин и подобных дефектов.

Общая жёсткость конструкции возрастает, а значит, даже вероятность сознательного разрушения дома при покушении на него ослабляется. Поэтому обустройство армопояса — такая же легитимная часть любого строительства, как и возведение фундамента, отмостки, необходимых коммуникаций и средств защиты от ЧП.

Отсутствие упрочнения обычно приводит к появлению трещин и других нарушений несущих качеств конструкции. Отказ от усиления газобетонных блоков грозит внутренним отсыреванием таких элементов и появлением внутренних трещин. Подобное решение в итоге оборачивается только дополнительными расходами и необходимостью выполнять лишние ремонтные работы. Армопояс необходим особенно, если:

  • стропильные системы делаются с анкерами и шпильками;
  • приходится укладывать балки неоднородно, создавая сильную нагрузку точечного характера;
  • под домом или иным зданием располагается сыпучий грунт;
  • постройка идёт на склоне;
  • необходимо обустроить 2 этажа и более;
  • метеоусловия в конкретной местности достаточно суровы (пронизывающие ветры, обильные снегопады, солевые приморские туманы, частые проливные дожди, сильные морозы, знойные летние дни).

Описание видов

Базовый разгрузочный

Подобный тип армированных поясов имеет ещё два альтернативных названия: подфундаментный армопояс, а также ростверк. Все эти термины совершенно равноправны, и даже начинающий строитель в них не запутается. Часто практикуется опирание газосиликатных блоков на ростверковые конструкции. Однако на самом деле это роли не играет, и, в принципе, можно использовать почти любые опорные конструкции. Сверху можно расположить всё, что угодно, лишь бы несущая способность удовлетворяла необходимым требованиям; точный расчёт проводится подготовленными профессионалами.

При строительстве ростверковые пояса используются для механической связки свай и столбов. Надёжность подобного решения не вызывает никаких сомнений. Монтаж подфундаментного усилителя обязательно проходит под всеми стенами сооружаемого дома или иного здания. Только так получится гарантировать достаточно стабильный эффект. Высота ростверков от 0,3 до 0,5 м, а ширина – 0,7-1,2 м.

Они призваны справляться:

  • с усадкой;
  • попаданием воды;
  • оползанием грунтовых слоев.

Иногда твёрдые породы грунта достаточно прочны, чтобы можно было использовать вместо ростверка простой чистый просеянный песок. В более сложных случаях приходится проводить инженерные и геодезические изыскания.

Цокольный

Его основное предназначение — отделение фундамента от капитальных стен. Под деревянными перекрытиями такой пояс заливают по периметру. Если же используются железобетонные перекрытия, придётся делать заливку примерно того же устройства, что и нижележащий ростверк. Грамотное выполнение подобного узла позволяет гарантировать стабильность дома даже на неудобном грунте и при высоком стоянии почвенных вод.

При качественной заливке ростверка цокольный армопояс может быть несколько менее прочен. Однако на размерах, в том числе и высоте, это не отражается. Оптимальная высота равна 20-40 см. Не допускается использование бетона хуже М200. Арматурные элементы кладут строго в один слой; исключение делается для того случая, когда необходимо максимальное укрепление.

Под плиты перекрытий между этажами

Необходимость в таких элементах возникает, если обустраивается любое многоэтажное здание. Они позволяют компенсировать сильную нагрузку на несущие стены, и любой возможностью эту нагрузку сократить нельзя пренебрегать. Дистанция от плиты до упрочняющего пояса составляет не более 1, максимум 2 кирпича. При толщине стены 40 см можно вместо опалубки применять перегородочные 10-сантиметровые блоки.

Минимальное опирание перекрытий на упрочняющий пояс нельзя «оставлять на самотёк». Все необходимые требования жёстко закреплены в официальных стандартах. По умолчанию конструкторы и архитекторы чаще всего ориентируются на уровень 120 см. Именно он считается профессионалами наиболее практичным вариантом.

Стоит подчеркнуть при этом, что иногда приходится отходить от универсального значения, но все такие ситуации должны оговариваться и мотивироваться в проектной документации.

Под мауэрлат

Его используют, чтобы прочно связывать кровлю с нижележащими конструкциями в доме. Перекрытия, разделяющие чердаки (мансарды) и последние этажи, могут делаться из дерева либо железобетона. Особая ширина в данном случае не нужна. Но, разумеется, требуется тщательный, скрупулёзный расчёт. От каркаса до наружной поверхности бетона должно быть минимум 3-5 см. Армированный пояс на пеноблок по несущим стенам под мауэрлат должен оборудоваться обязательно. Как показывает практика, отклонение от этого требования грозит появлением дополнительных проблем. Крепление технически возможно с помощью химических анкеров.

Однако стоимость подобных решений весьма велика. Армопояс на газобетоне под мауэрлат при толщине стен 375 мм может быть выполнен с несъёмной опалубкой из тонких 10-сантиметровых блоков (такие блоки кладут с двух сторон). На упрочняющий пояс и утепляющий материал тогда останется 17,5 см. Листовой материал крепят при помощи саморезов, поэтому он не будет всплывать в процессе заливки. При толщине стен 30 см придётся использовать тонкостенную опалубку из газобетона. Внутрь монтируется съёмный опалубочный элемент. Чаще всего это фанера либо ОСП.

Из кирпича

Такое решение практикуется, если мощной нагрузки нет, и потому потребность в железобетонных конструкциях отсутствует. Обычно предусматривается 3-5 рядов кладки. Их специально усиливают сеткой. Величина ячейки обычно равна 30-40 мм, хотя специалисты могут порекомендовать иной вариант. Ширину пояса подобрать несложно — она должна быть равна ширине самой стены. Армированная выкладка не может быть при этом уже 15 см. Под фундаментом кирпичный пояс должен быть на 30-40 см шире, чем основная конструкция.

Эта пропорция позволяет заметно сократить нагрузку на почву. Сечение главной арматуры варьируется от 1,6 до 2 см. Между поперечными хомутами дистанция должна быть минимум 20 см. Кирпичный армированный пояс можно применять и на основание. Его усиливают при помощи 4 стержней. Сечение колеблется от 1,4 до 1,8 см. Для связки применяют хомуты сечением 0,6-0,8 см. При обустройстве бутобетонного основания применяют закладки 20-30 см толщиной, не забывая о том, что 3-4 см должны оставаться на защитный слой бетона.

Какую марку бетона используют?

Эта тема тоже очень важна. Невнимание к отбору бетона нередко провоцирует возникновение множества проблем. Для газобетонных стен рекомендуется применение материала не хуже D500. Вместо лотковых блоков допущено применение и перегородочных их вариантов. В некоторых источниках указано, что самостоятельная заливка пояса под перекрытие производится растворами М250 и лучше.

Но правильнее всего проконсультироваться со специалистами во избежание ошибок.

Что нужно для работ?

Пропорции раствора примерно те же самые, что и для капитального обустройства стен. Но опять же, окончательное решение могут принять только подготовленные специалисты. Кроме самого раствора и арматуры могут пригодиться:

  • кирпичи;
  • готовые блоки;
  • мастерки;
  • кельмы;
  • миксеры;
  • носилки для раствора;
  • лопаты для его выкладки;
  • отвесы;
  • строительные уровни;
  • расчалки;
  • кондукторы для выкладки кирпичей;
  • некоторые другие инструменты и материалы.

Как сделать?

Разобрать выполнение армирования своими руками уместно прежде всего на примере часто встречающегося газобетонного дома. В нём специальный пояс делают из сочетания стального прута и бетона. Контур конструкции должен соответствовать периметру постройки и несущим стенам по форме. Выбор железобетона не случаен — именно он оптимально отвечает как на сжимающее, так и на растягивающее воздействие. Высота должна быть не менее 18 см, в большинстве случаев достаточно 30 см, но, чтобы исключить ошибки, нужно делать системный расчёт.

С шириной тоже есть тонкости. В идеале она должна быть чуть меньшей, чем у стены. Тогда открытый резерв можно будет применять для утеплительных работ. О том, как их провести, будет сказано позже, сейчас же достаточно указать, что для этой цели применяют в основном:

  • ЭППС;
  • плиты на базе минеральной ваты;
  • ПСБ-25.

Технологически проще всего применить лотковые блоки. Они обычно изготавливаются в форме буквы U. Габарит лотка отличается, что прямо влияет, конечно, и на их стоимость. Подобное решение пригодно для усиления армирующего пояса внешней газобетонной стены. Но всё же изнутри потребуется формирование опалубки. Альтернативный подход состоит в применении доборных блоков. Они содержат особые выемки, куда заходит арматура. После её введения заливают раствор. Что немаловажно, доборные элементы должны иметь разные по толщине стенки (5 и 10 мм), поскольку только так можно гарантировать конструктивную крепость сборки в целом. Крепление деталей производится на клей и надо следить, чтобы они все находились строго в единой плоскости.

Очень важно правильно залить бетон в опалубку. Ошибки именно на этом этапе часто оказываются фатальными. Рекомендуется применять смесь М200 либо М250. Их прочностных характеристик вполне достаточно для частного строительства. Правильнее всего подавать бетон в автомобильном миксере при помощи штатного насоса. Иногда приходится замешивать смесь своими руками. Тогда критически важно правильное соотношение частей: пропорции будут нарушены, значит, появятся проблемы. Часто спрашивают, возможна ли заливка частями.

Теоретически это можно сделать, но на практике такой подход сталкивается с массой трудностей. Гораздо легче и практичнее сделать всю работу в один приём, заказав полностью весь требуемый объём бетона.

Дополнительно придётся выполнить виброобработку. Она поможет выбить наружу воздух, из-за которого появляются раковины. Необходимо только контролировать, чтобы вибратор не зацеплял арматуру. Изменение её положения способно нанести большой ущерб дому. Требуемая маркой бетона прочность чаще всего достигается за 28 суток. Армопояс в газобетонном доме может обустраиваться и под мауэрлат. В таком случае перед заливкой бетона кладут проволоку диаметром 6 мм. Она должна иметь форму буквы П. Дальше применяется слой арматуры, монтажный шаг — 1 м. На свободных краях привязывают мауэрлат, что определяет их параметры.

Крепление производится с помощью резьбовых шпилек диаметром 1,2-1,4 см. Их крепят, предварительно буря отверстия с нужным шагом. Поверх шпилек наворачивают шайбы. Резьба, оказавшаяся выше армированного пояса, должна быть обёрнута бумагой либо скотчем. В противном случае она будет забита раствором по ходу заливки. В некоторых случаях практикуется формирование кирпичного армопояса на газобетонную стену. Это простейшая кладка, специально усиливаемая сеткой из арматуры. Повышать прочность постройки таким образом можно в одноэтажном доме с кровлей, имеющей один скат. Упрочнение идёт в междурядьях. Сетку кладут во все ряды, применяют забутовочный полнотелый кирпич не хуже М100.

Нужно ли утеплять?

Вспененный бетон отличается малой теплопроводностью. Но всё равно это каменный материал, который нуждается в дополнительном утеплении. Оно всегда проводится строго снаружи. Если ширина пояса меньше, чем ширина стены, обычно удаётся ещё облицевать конструкцию вровень с облицовкой стены. Применять простой пенопласт не слишком разумно — куда правильнее брать ЭППС; если пользуются минеральной ватой, обязательно оставляют вентиляционный промежуток. Иногда возникает другая ситуация:

  • ширина пояса и стены идентична;
  • отделка завершена;
  • промежутка упрочнения и облицовки нет.

Тогда по всему периметру на необходимую высоту усиливают теплозащиту. Если в доме 2 этажа, а армопояс находится в межэтажном уровне и после второго этажа на мауэрлате, придётся делать 2 линии утепления.

Выполнить эту задачу помогает пенопласт, желательно толщиной около 8 см. Утеплительный материал должен уходить на 15 см выше и ниже границ упрочняющего блока.

В следующем видео вас ждет заливка армопояса дома из газоблоков.

Армопояс из кирпича – технология изготовления: Инструкции +Фото и Видео

Прежде чем приступать к оборудованию армпояса под плиты перекрытия нужно ответить на вопросы – для чего нужен армированный пояс, и что будет находиться под этими плитами.

Когда нужно делать армопояс под плиты, а когда нет?

1. Армпояс необходимо делать, если фундамент здания выполнен мелкозаглубленным или состоит из сборных блоков. С помощью армированного пояса можно будет распределить большой вес плит перекрытия по всей площади основания занятой под фундаментом.

2. Особо необходим армпояс под плиты перекрытия между этажами, если стены здания выполнены из пористых материалов, таких как пеноблоки или газоблоки. Обладающие большим весом плиты неизбежно будут воздействовать на блоки, создавая точечное давление, которому те не смогут противодействовать. В конечном итоге по стенам пойдут трещины. Армированный пояс, протянутый по периметру блоков, не допустит деформации.

Не считается целесообразным возведение армированного пояса в том случае, если заливка фундамента произведена, ниже уровня промерзания грунта, а также, если он представляет монолитную плиту. Достаточно прочны в эксплуатации и стены, сделанные из кирпича, они не нуждаются в дополнительном укреплении, а значит и в армированном поясе. Главное условие, чтобы плита накрывала стену с обеих сторон не менее чем на 12 см.

Стоит прислушаться к еще одному совету. Производя заливку армпояса, нужно вымерить все уровнем, чтобы свести его перепады к минимуму. Благодаря такой точности впоследствии будет гораздо легче укладывать плиты перекрытия, да и можно будет сэкономить на материале для выравнивания швов, образовавшихся между плитами.

Общие сведения

Газобетон – это великолепная альтернатива обычному кирпичу. Но, к несчастью, по показателям прочности газобетонные блоки хуже кирпичей, так как материал плохо удерживает на поверхности элементы крепежа. Кладка из блоков газобетона имеет свои интересные особенности:

  1. Возведение стен должно быть осуществлено на надежном фундаменте.
  2. При рабочем процессе следует регулярно проверять ровность конструкции.
  3. По общему периметру постройки следует укрепить стены армированным поясом, который сделан из железобетона.

При проведении работ строительного характера с нарушением технологических правил может начаться растрескивание блоков из-за большого давления кровли.

Для того чтобы обеспечивать функциональный армопояс, его структура обязательно должна соответствовать следующим характеристикам:

  • Быть в кольцевом стиле.
  • Быть непрерывной.
  • Быть замкнутой.

Основными компонентами армопояса является бетонная смесь, каркас из арматуры и блоки (или опалубка). Предназначение конструкции заключается в:

  • Защите стен и основания здания от трещин.
  • Распределении нагрузки от кровли и дополнительных этажей на стены, придание им прочности.
  • Увеличении жесткости здания.

Такая конструкция помогает обеспечивать надежность и прочность несущей стены, а также увеличивать сопротивление здания воздействиям ветра, сейсмических колебаний, температурных перепадов, усадке земли и самого здания.

Размеры

Размеры армпопояса из кирпича будут зависеть от конструктивных особенностей материала, к которому будет производиться крепление. Стены бывает наружной и внутренней.

Для отдельных категорий строители рассматривают определенные требования, которые относятся к размерам сооружения.

  1. Внутренняя конструкция обязательно должна быть укреплена армопоясом, который имеет такие показатели значения ширины, которые соответствуют толщине стены.
  2. Если речь идет об укреплении дома с наружной стороны, ширина пояса обязательно должна соответствовать ширине стены без учета опалубки и утеплителя.
  3. Минимальная величина высоты сооружения должна быть 15 см,  и этот показатель не может быть больше, чем ширина стены.

Варианты изготовления

Установить армопояс для стен, которые построены из газобетона, вполне возможно, и для этого есть несколько способов:

  1. При использовании деревянной опалубки.
  2. При использовании доборных блоков.

Если сравнивать оба эти метода, следует отметить, что оборудование стен при помощи армопояса с деревянной опалубкой сложнее осуществить с технологической точки зрения. Второй способ, в котором предлагается использовать доборные блоки, в разы проще, но тогда придется вкладывать больше количество средств, так как вы будете использовать дорогостоящий строительный материал.

Разгрузочный пояс не прокладывается, если:

  1. У вас цельная железобетонная конструкция.
  2. У вас деревянные перекрытия и они опираются на блоки.

Если же вы будете использовать деревянные перекрытия, будет достаточно заливать под балки бетонные площадки с толщиной в 5 см, которые будут играть опорную роль, чтобы надежно защищать строительные блоки от продавливаний. В железобетонных конструкциях попросту нет смысла делать дополнительную защиту, так как существующая нагрузка и так будет равномерно распределена.

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

  1. При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
  2. Армопояс может выровнять стены по горизонтали.
  3. Придание жесткости всему зданию из газобетона.
  4. Локальные нагрузки распределяются равномерно на несущие стены.
  5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

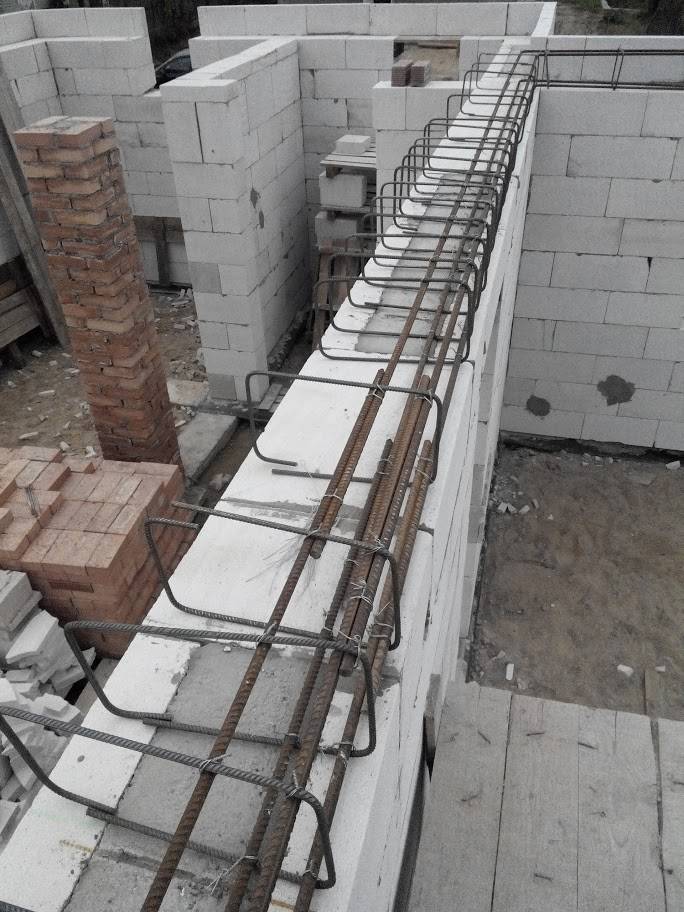

Каркас армопояса, краткая инструкция

  1. Каркас арматуры пояса должен быть непрерывным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры минимум 800 мм.
  4. Каркас делается из двух рядов арматуры по два прута.
  5. Минимальная толщина продольной арматуры – 10 мм.
  6. Желательно использовать длинные (6-8 метров) прутки арматуры.
  7. Диаметр поперечной арматуры – 6-8 мм.
  8. Шаг поперечной арматуры – 200-400 мм.
  9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
  10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
  11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
  12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

Схема армирования углов и примыканий армопояса

Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

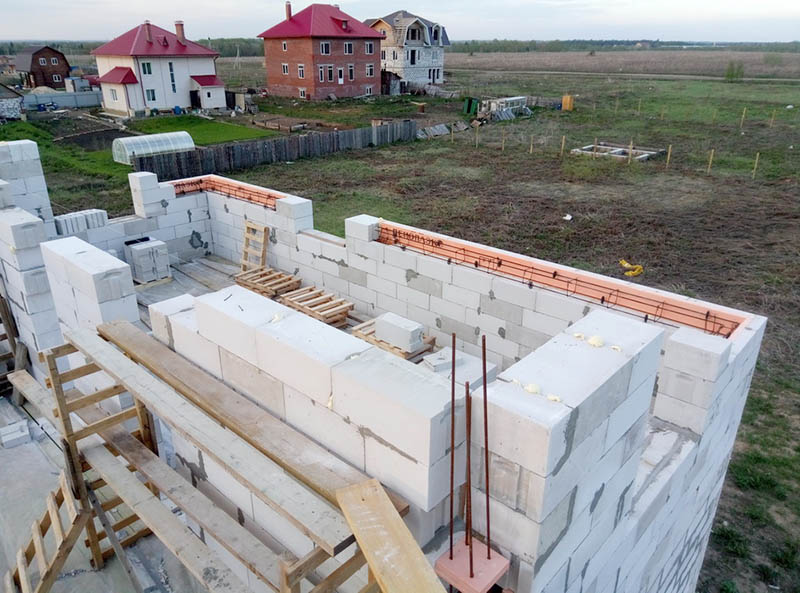

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Высота и ширина армопояса

Армопояс своими руками требует тщательного расчета параметров и чертежи. Основные характеристики: высота и ширина.

Высота должна быть не менее 18 сантиметров. Этого достаточно, чтобы ветер и осадки не смогли расшатать кладку. Меньший размер не защитит здание от атмосферного удара, что скажется на его сроке эксплуатации. Оптимальным считается высота в 30 сантиметров, которую нужно соблюдать в зданиях высотой более двух этажей.

Стандартно ширина должна шириной со стену. Тем не менее, строители рекомендуют делать ее немного уже, чтобы возможно было использовать утепление. Обычно, это пенополистерол, пенопластные плиты, минеральные ваты и прочее.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

  • Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.
Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки
Шаг, мПролет, м
2,03,04,05,06,0
0,675х10075х200100х200150х200150х225
1,075х150100х175125х200150х225175х250
  • Доски для перекрытия и пола.
  • Деревянные лаги.
  • Бруски деревянные 5х5 см.
  • Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
  • Утеплитель типа минеральной ваты.
  • Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
  • Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
  • Цемент и песок для создания армопояса.

Арматурный каркас (арматурная сетка)

Для изготовления каркаса, который состоит из четырех и более продольных стержней, берется арматура, диаметр которой 12 мм и более. На срезе такой каркас должен представлять собой прямоугольник либо квадрат. Через промежутки в 40-50 см продольные стержни скрепляются вертикальными или горизонтальными перемычками, в качестве которых выступает арматура диаметром 6-8 мм. Для соединения элементов каркаса применяется вязальная проволока.

Чтобы избежать коррозии арматуры, необходимо расположить каркас так, чтобы расстояние от него до внешнего края опалубки и фундамента было примерно 3-5 см.

Готовый арматурный каркас устанавливается в опалубку, теперь остается лишь залить ее бетонной смесью. Настоятельно рекомендуется производить заливку одним разом. Это позволит бетону лучше схватиться и застывать более равномерно, что в свою очередь придаст ему более высокую прочность.

При заливке случается в бетоне образуются пустоты, их можно удалить при помощи арматуры, «проштыковав» бетон.

Периодическое увлажнение бетона способствует повышению его прочности, поэтому лучше всего каждый день его увлажнять. Уже через 4-5 дней можно будет снимать опалубку, однако полностью готов будет армпояс лишь только через несколько недель.

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

  • Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
  • Монтаж армирующей сетки по всей линии пояса.
  • Укладка второго ряда по той же схеме с последующим усилением.
  • Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

Армопояс: что такое армопояс, в каких случаях требуется и как сделать

Снимите с деревянной бочки стальные обручи, и она развалится.  Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса.

Что такое армопояс

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс — лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося дома.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

  1. Повышает пространственную жесткость здания.
  2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным обжатия грунта.
  3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
  4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Армопояс

Основным материалом для повышения жесткости стен был и остается железобетон.  Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка 30-40 мм из стальной проволоки диаметром 4-5 мм.

Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

  • под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия.  Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

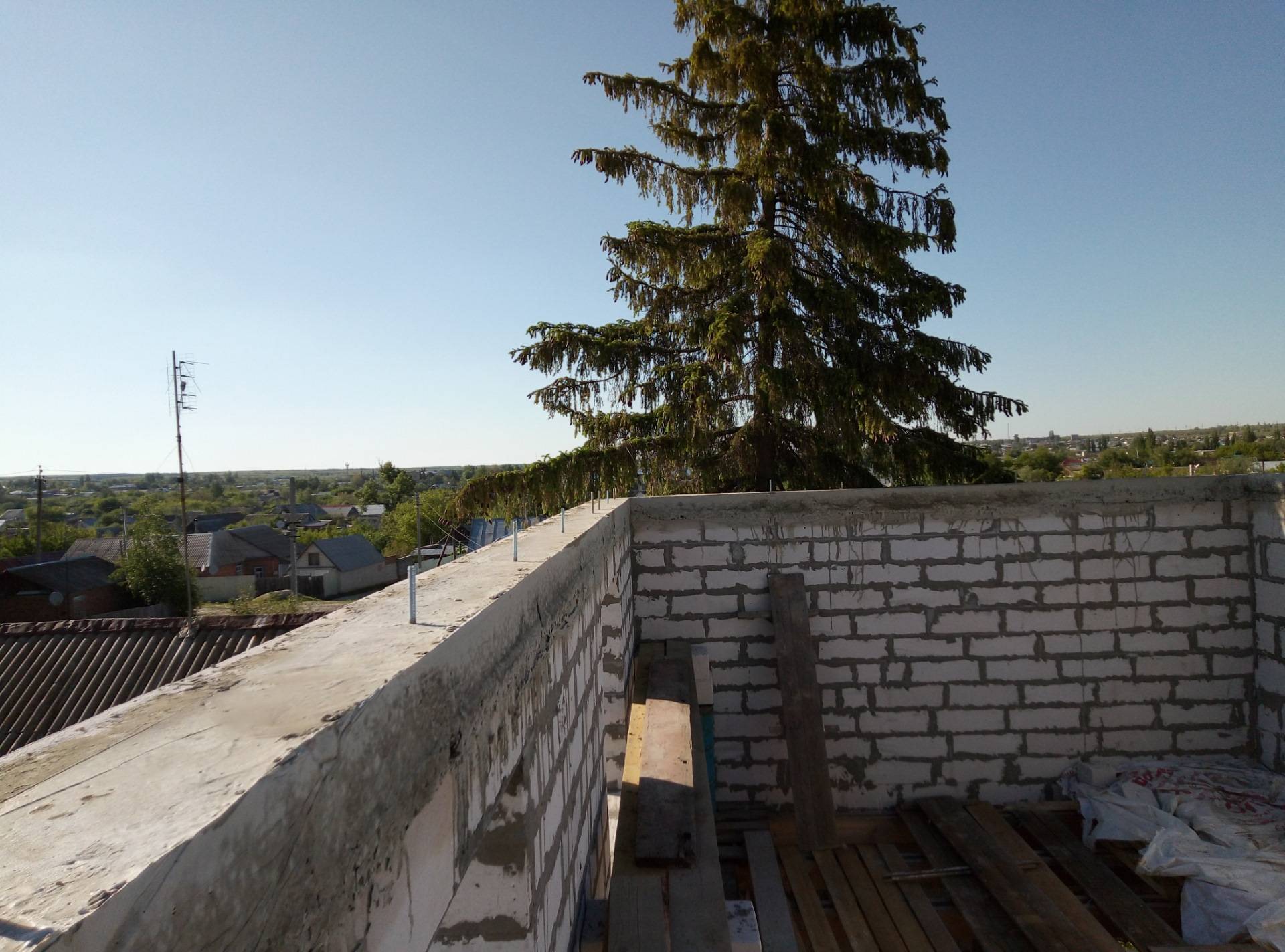

Армопояс под мауэрлат

Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента

Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим.  Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий

В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Как правильно сделать армопояс

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

Как правильно сделать армопояс

В общем случае она состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

: Армопояс своими руками

Армопояс под плиты перекрытия

Наличие тяжелых плит перекрытия создает повышенные нагрузки на стены. Чтобы стеновые материалы не деформировались под их весом, на высоте сопряжения этажей используется армопояс. Такая железобетонная лента должна быть сооружена под все перекрытия по всему периметру дома. Расстояние от плит до армопояса не должно превышать ширину в один-два кирпича при строительстве кирпичных зданий и иных объектов из каменных материалов или со шлаконабивными стенами (идеально – 10-15 см).

Сергей ЮрьевичСтроительство домов, пристроек, террас и веранд.Задать вопрос Не забывайте, что внутри армопояса под плиты перекрытия обязательно должен быть арматурный каркас. На его особенностях мы остановимся несколько позже. Важно, чтобы в армопоясе под плиты перекрытия не было пустот.

В каких случаях требуется армопояс?

Армопояс для стен

Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

  • под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна.  Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат

Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно.  Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента

Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий

В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Зачем нужен армопояс

Строение из газосиликатных блоков не могут выдерживать высоких нагрузок (усадка здания, осадка грунта под ним, суточные перепады температуры, сезонные изменения). Вследствие чего, материал трескается, разрушается. Чтобы избежать разного рода деформаций, устанавливаются монолитные железобетонные пояса. Армопояс принимает эти нагрузки на себя, распределяет их равномерно, обеспечивая надежность конструкции.

Так же он способен равномерно распределять и вертикальную нагрузку. Придавая строению жесткость, он не дает возникновению движения плит перекрытия (пористые блоки расширяются при движении влаги, пара). За что еще получил называние – разгрузочного. Еще одно назначение армопояса, предохранять края верхних блоков от разрушения (установка межэтажных перекрытий). Убирать точечную нагрузку деревянных балок, при строительстве крыши. Учитывая эти качества, армопояс просто необходим при опирании плит перекрытия второго (последующих, крыши) этажа в доме из газосиликатных блоков.

Тонкости и нюансы изготовления армопояса

Технология обустройства армированного пояса особо не отличается от технологии заливки общего основания дома.

В целом обустройство состоит из 3 действий:

  1. Изготовление арматурного скелета;
  2. Установка опалубки;
  3. Заливка бетоном.

Определенные тонкости и нюансы в работе возникают в зависимости от месторасположения армопояса.

Армированный пояс – это замкнутая железобетонная монолитная конструкция, проходящая по периметру всего здания.

Армопояс нужен для того, чтобы повышалось сопротивление здания деформации и различного рода нагрузкам, таким как воздействие ветра, перепады температур, неравномерная усадка конструкции и земли под ней. Если здание строится из газосиликата, то наличие армопояса просто необходимо. Это объясняется тем, что блоки из газосиликата не обладают устойчивостью к деформациям и точечные нагрузки переносят плохо. Если вы решили строить дом, в котором больше одного этажа, то и армопояс должен быть не один. Наличие армируемого фундамента – основное условие при строительстве. Теперь разберемся, как сделать армированный пояс, и что для этого потребуется.

Межэтажный или разгрузочный пояс сооружают не только для укрепления стен, но и для равномерного распределения нагрузки от плит на всю конструкцию.

Выделяют 4 основных вида армопояса:

  • ростверк;
  • цокольный армопояс;
  • межэтажный пояс;
  • разгрузочный пояс.

Для замешивания бетона можно использовать покупную бетономешалку, а можно изготовить ее своими руками.

Прежде чем начать делать армирующий пояс, подготовим инструмент и материалы, которые понадобятся:

  • доски;
  • песок;
  • цемент;
  • щебень;
  • арматура;
  • проволока, чтобы вязать арматуру;
  • саморезы;
  • бетономешалка;
  • сварочный аппарат;
  • лопата;
  • кирпич;
  • ломик или фомка.

Последовательность работ – как сделать сейсмопояс своими силами

Соблюдайте рекомендуемую последовательность операций при выполнении работ:

  1. Нарежьте заготовки для изготовления опалубки.
  2. Соберите опалубку из фанеры, полистирола или древесины.
  3. Разрежьте арматуру на заготовки необходимых размеров.
  4. Соберите каркас, связывая стержни вязальной проволокой.
  5. Перемешайте ингредиенты, подготовьте бетонную смесь.
  6. Заполните опалубку бетоном в непрерывном режиме.
  7. Произведите вибрационное уплотнение.
  8. Накройте бетон полиэтиленом, периодически увлажняйте.
  9. Разберите опалубку после окончательного набора прочности.

Вот мы и разобрались, как сделать сейсмопояс. Эту работу несложно произвести своими силами, изучив технологический процесс и своевременно подготовив все необходимое для работы.

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

Необходимость армопояса

Для чего необходим армопояс? Именно эта конструкция в виде железобетонного монолитного пояса, предусмотренная по периметру строения, защищает и укрепляет дом. Армопояс выполняет следующие функции:

  1. Газобетон может не выдержать нагрузок, когда для стропильной системы используются так называемые точечные крепления с использованием анкеров и шпилек. Нагрузка получается точечная, на плитах могут появиться трещины.
  2. Когда применяются висячие стропила, на стены из кирпича или газобетона оказывается дополнительная нагрузка. Поэтому необходимо наличие армирующего пояса, который буквально стянет конструкцию.
  3. Балки стропильной системы, которые укладываются на газобетон, тоже оказывают точечную нагрузку, а это пагубно может сказаться на прочности конструкции. На стене из кирпича или газобетона могут появиться трещины, разрушения. Это требует принятия специальных мер по усилению не только здания, но и точек, где оказываются неблагоприятные нагрузки. Армирующий пояс может быть сооружен непосредственно под крышей.

Какую арматуру использовать?

Когда решается вопрос о том, какую арматуру использовать для плиты перекрытия, нужно не сомневаться выбирать изделия из стали высочайшего качества. На строительных рынках много низкокачественных изделий, которые также бывают востребованы. К примеру, при производстве арматуры, часть товара – бракованная, но её также пытаются куда-нибудь применить. Если Вы решите выбрать арматуру из низкокачественной стали, знайте, ничто не гарантирует Вам отсутствие будущих изъянов.

Чтобы избежать неприятных последствий, при покупке следует советоваться со знающими людьми. Но с нашей стороны, мы хотим посоветовать, ни за что не экономьте и не покупайте арматуру, которую кто-то уже применял. Это единственный и главный совет по выбору изделий.

При формировании плиты, лучше всего пользоваться бетононасосом, и параллельно уплотнять бетон при помощи глубинного вибратора. По мере твердения, бетон может просесть или треснуть. И тогда необходимо немного покапать водой над конструкцией.

При проектировании плиты советуем применять горячекатаную арматуру не меньше А400С класса. Также не советуем применять гладкую арматуру, так как Вы не получите желаемого качества будущей плиты.

Многие задают вопрос: «Можно ли армировать перекрытие в один слой?». Наш ответ «нет», армирование плиты в один слой невозможно!

При получении изгибной плиты, нужно создать не меньше четырех рядов. Они располагаются вдоль и поперек опорных стен. Если имеем дело с неравными стенами плиты, замеры проводятся по меньшей.

Первый ряд обычно укладывают на специальные закрепления. Полученный каркас обязан иметь хорошую жесткость, и это легко проверить, каркас должен переносить человеческий вес.

Перед заливанием смеси, нужно осуществить финальную проверку на соответствие диаметра и шага арматуры в плите перекрытия (СНИП) параметрам, которые прописаны в проекте. Нужно постараться чтобы выполнить заливку бетона единоразово.

Полученные плиты нужно защитить от проникновения природных осадков!

Очень важно не ошибиться при выборе класса арматурных изделий. Если выбрать арматуру класса ниже, чем требует конструкция, можно получить вибрацию перекрытия.

Подводя итог в вопросе, какую арматуру нужно для плиты перекрытия использовать, можно точно сказать: не жалейте средств, и выбирайте качественный товар хорошего класса.

Состав бетона: компоненты, их размеры и характеристики

В большинстве своем бетон состоит из трех основных составляющих:

  • Вяжущего — чаще всего это цемент, иногда — известь.
  • Заполнителей — песка, щебня, гальки.
  • Воды.

Разное количество всего трех компонентов дает широкую гамму качеств и характеристик. Для придания особых свойств еще используют различные присадки и добавки, что еще во много раз расширяет область использования этого материала.

Все эти марки бетона изготовлены из одних компонетов, но в разных пропорциях

Нужен ли армопояс под монолитное перекрытие в доме из газобетона?

В соответствии с правилами СП армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон — это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

  • укрепление несущих стен из газоблока;
  • равномерное распределение нагрузки ;
  • снижение риска появления трещин в кладке;
  • устранение точечных нагрузок, губительных для газобетона;
  • обеспечение равномерной усадки на нестабильных грунтах;
  • обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Виды армопоясов

Есть несколько видов армирующих поясов:

    Подфундаментный армопояс, по-другому называется ростверк. На эту конструкцию опираются стены ленточного фундамента. Также такой пояс связывает столбы в конструкциях свайных и столбчатых фундаментов. Отличается от своих аналогов тем, что укладывается под все существующие несущие стены постройки. Для конструкции используется арматура 14 мм с обвязкой в 10 мм. При этом шаг для обвязки должен быть не более 20 см. На основе для дома не стоит экономить на материалах, запас прочности ростверка должен составлять около 20-30 %.

    Цокольный, выполняется между стенами и фундаментом. Этот пояс монтируется после того, как возвели фундамент. Эту конструкцию необходимо возвести независимо от того выступают ли стены фундамента над землей или идут вровень с ней. Его стоит сделать под всеми несущими стенами, особенно если перекрытия – плиты.

    Межэтажный армированный пояс монтируется для того, чтобы укрепить стены и распределить нагрузку от плит по всей коробке дома. Этот пояс также называют разгрузочным. Другой его особенностью является то, что он не дает разъехаться стенам. Количество межэтажных армированных поясов зависит от количества этажей.

    Подкрышный пояс, к которому прикрепляется мауэрлат, является очень важным. Он распределяет нагрузки от крыши и всей стропильной системы. Позволяет выровнять коробку и хорошо закрепить мауэрлат.

Важно! Обязательно нужны подкрышные и межэтажные армопояса. Если фундамент на плите- подушке, то в цокольном армопоясе и ростверке необходимости нет.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Армопояс (армированный пояс) своими руками: узнайте!

Армопояс своими руками

Армирующий пояс строения, или «армопояс» — это необходимый элемент в конструкции домов, построенных из блочных строительных материалов, например из кирпича и тем более из пенобетонных или газобетонных блоков. В зависимости от конструкции здания в строении может присутствовать от одного до трех армирующих поясов. Они, как правило располагаются на разных уровнях.

Армопояса являются своеобразным «скелетом» дома, который связывает его конструкцию в единое целое. Они предохраняют строение от повреждения при ударных ветровых нагрузках или при сезонных колебаниях почвы.

Первый армопояс дом обычно строится на уровне цокольного этажа, второй – под уровнем окон и третий над окнами и дверными проемами строения.

Готовый армирующий пояс — фото

Армопояс: конструкция и назначение

Армирующие пояса часто называют сейсмическими поясами. Таким образом становится ясно их главное предназначение. Однако не стоит понимать слово «сейсмическое», как относящееся исключительно к стихийным разрушительным бедствиям. Под устойчивостью к сейсмическим воздействиям также понимают и медленные колебания почвы, например вследствие сезонного оттаивания или заморозки грунтов.

Также армопояс равномерно распределяет ложащуюся на него нагрузку на нижние строи конструкции здания. Таким образом, верхний армирующий пояс, находящийся над дверными проемами и окнами равномерно распределяет нагрузку конструкции крыши на несущие стены.

Основными элементами конструкции армирующего пояса являются пространственная конструкция из металлической арматуры и цементно-песчаная стяжка – бетон, которая заливается в опалубку и покрывает силовой каркас армопояса.

Опалубка для армирующего пояса

Порядок формирования армопояса для дома своими руками

Разберем порядок строительства армирующего пояса, расположенного в верхней части здания, допустим над оконными и дверными проемами.

Создание металлического силового каркаса

  1. Прежде всего необходимо сформировать металлический каркас армопояса. Для этого используется стальная арматура. По периметру здания необходимо установить опорные прутки – они забиваются в строительные блоки.
  2. После этого начинается формирование каркаса. Как правило, армирующий пояс имеет два горизонтальных силовых слоя – связанные между собой металлические прутья, которые располагаются вдоль периметра стен здания.
  3. Горизонтальные пояса должны быть расположены на некотором удалении (обычно около пяти сантиметров от нижней и верхней поверхности армопояса, так, чтобы бетонная масса в итоге покрывала их полностью.
  4. Между собой продольные металлические прутья соединяются горизонтальными перемычками, а слои между собой – вертикальными перемычками. Возможно формирование из горизонтальной и вертикальной перемычки единой силовой рамы – так, как это показано на фотографии.
  5. Обратите внимание, что на угловых стыках и метах примыкания внутренних стен металлические прутья должны не просто пересекаться, а изгибаться и заходить друг за друга, так чтобы концы соседних прутьев заходили друг за друга примерно на десять сантиметров. Таким образом достигается повышенная прочность конструкции.

Между собой металлические прутья каркаса могут фиксироваться разными способами. Так, металлическая арматура, имеющая в своей маркировке буку «С» может соединяться электросваркой. Такой способ фиксирует прутья без люфтов, что может повредить их соединения при воздействии массы бетона для заливки.

Также металлические прутья могут соединяться между собой вязальной проволокой. На каждое соединение уйдет от 20 до 30 сантиметров проволоки. Сложенная вдвое проволока оборачивается по диагонали вокруг места пересечения, а потом закручивается пассатижами или вязальным крюком (заостренным и загнутым отрезком металлического прутка).

Самым простым способом фиксации прутьев металлического каркаса будет являться связка их строительными пластиковыми хомутами. Они продаются в любом магазине стройматериалов и чрезвычайно просты в использовании.

Создаем опалубку для армирующего пояса

После размещения и фиксации металлических прутьев силового каркаса армопояса необходимо подготовить опалубку для заливки бетонного раствора.

Очень эффективным способом создания опалубки является создание съемной разборной деревянной конструкции – своеобразного конструктора. Его затем можно использовать при заливке следующих армирующих поясов.

При конструировании деревянной опалубки очень важно выдерживать верхнюю горизонтальную поверхность. Для этого необходимо регулярно использовать строительный уровень, а перед началом строительства конструкции – создать реперные точки на углах будущей опалубки.

Как вариант – опалубку можно изготавливать из толстых листов полистирола – в дальнейшем это вспененный полимер может послужить надежным утеплителем вашего будущего дома.

Особое внимание необходимо обратить на укрепление вертикальных стенок системы опалубки. Бетонный раствор имеет очень большую массу и плотность и, поэтому после заливки он может разрушить непрочную конструкцию. Для укрепления конструкции опорные столбы деревянной опалубки необходимо стянуть между собой прочной проволокой – так, как это показано на фотографии. Внутри опалубку можно проложить гидроизолирующим материалом, например – плотным полиэтиленом. Также по дну опалубку имеет смысл проложить рулонным изолирующим материалом, например рубероидом. Он послужит дополнительным слоем теплоизоляции.

Крепление вертикальных стенок опалубки для армирующего пояса

Бетонирование армирующего пояса

Определенную сложность представляет доставка бетона в опалубку армирующих поясов, расположенных на высоком уровне. Чтобы не таскать тяжелую бетонную массу ведрами можно заказать машину – бетономешалку, имеющую в своей комплектации насос, который может поднимать бетонную массу на высоту.

Обычный состав раствора для создания армирующего пояса включает в себя одну часть цемента, две части песка и две части бутирующего камня, например щебня.

Чтобы предотвратить растекание бетонного раствора его можно замесить погуще, но при этом необходимо активно использовать утрамбовку уложенного раствора, чтобы предотвратить образование воздушных полостей в массе бетона. Уплотнять бетонный раствор можно деревянной утрамбовкой или специальными вибрационными машинами.

Процесс бетонирования

Созревание бетонной смеси

Созревание бетонной смести армирующего пояса происходит в течении довольно длительного периода, обычно в несколько недель. Для того, чтобы предотвратить излишнее испарение влаги из бетонного раствора при созревании его необходимо накрыть изоляционным материалом, например полиэтиленовой пленкой.

Поддерживать влажность созревающего бетона необходимо регулярным увлажнением, поливая его водой из шланга. Чем медленнее созревает бетонная масса – тем большую прочность она приобретает.

Видео — армопояс своими руками

Нужен ли армопояс. Заливка армопояса на газобетоне. Фото-инструкция.


Газобетон – теплый материал, удобный в строительстве, из-за размера и веса. Его минус – низкая прочность. Газобетонные блоки производятся из цемента, с добавлением газообразовывающего вещества.

Высокая пористость снижает массу и теплопроводные способности, но делает материал хрупким. Поэтому необходим армопояс из кирпича. Он монтируется в конце строительства каждого этажа. Армопояс под плиты перекрытия повышает жесткость конструкции, что значительно увеличивает срок эксплуатации дома.

Сомневаетесь в своих силах? В этом случае можно нанять бригаду каменщиков, так как от качества армопояса в доме из газобетона зависит его эксплуатационные качества. Но для строителя с опытом – сейсмопояс будет простой задачей.

Для чего нужен армопояс под мауэрлат

Стены с фундаментом всегда под ударом атмосферной нагрузки: ветер, снег, дождь, периодическая просадка грунта, тектоническая активность. Газобетон хрупкий, не может устоять перед постоянным давлением и начинает крошиться.

Неравномерные нагрузки приводит к деформации блока с последующим разрушением. Поэтому нужно устанавливать по всему периметру армопояс из кирпича, который создает уравнение и компенсацию любого типа повреждения, в том числе и длительные вибрации, и неровности давления.

Сейсмопояс – это прослойка, которая производится из материала, прочнее основного материала. Им может быть железобетон, но чтобы создать армопояс своими руками — лучше подойдет кирпич.

Почему нужно установить армопояс под плиты перекрытия:

  1. Компенсация любой деформации, которая постоянно окружают строение. Такие явления, как пучение грунта, повышенная сейсмоактивность, любые разновидности усадки уравниваются промежуточным слоем.
  2. Устранение точечных напряжений. Часто при установке стропилов, крепежа крыши проявляются микродефекты, как сколы и повреждения толщи блока. Сейсмопояс позволяет избежать этого.
  3. Функция распора требуется для нормального распространения нагрузки на блоки, благодаря монолитности и жесткости.
  4. Выравнивает стены в горизонтальной оси.
  5. Повышает прочность конструкции, имеющую низкую плотность. Кирпич во много раз прочнее блока, чем увеличивает устойчивость.
  6. Позволяет строить дома даже на наклоненной поверхности.


Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Высота и ширина армопояса

Армопояс своими руками требует тщательного расчета параметров и чертежи. Основные характеристики: высота и ширина.

Высота должна быть не менее 18 сантиметров. Этого достаточно, чтобы ветер и осадки не смогли расшатать кладку. Меньший размер не защитит здание от атмосферного удара, что скажется на его сроке эксплуатации. Оптимальным считается высота в 30 сантиметров, которую нужно соблюдать в зданиях высотой более двух этажей.

Стандартно ширина должна шириной со стену. Тем не менее, строители рекомендуют делать ее немного уже, чтобы возможно было использовать утепление. Обычно, это пенополистерол, пенопластные плиты, минеральные ваты и прочее.

Основные характеризующие моменты

  1. Низкая стоимость проведения строительных работ. Газобетонный дом намного дешевле кирпичного дома.
  2. Низкий вес.
  3. Морозоустойчивость.
  4. Влагостойкость.
  5. Устойчивость к агрессивным средам.
  6. Огнестойкость.
  7. Срок эксплуатации достигает 100 лет.

Если сравнивать газобетон с кирпичом, то можно обнаружить несколько негативных сторон:

  1. Структура отличается высокой пористостью. Она вызывает разуплотнение конструкции и ее последующее разрушение.
  2. Необходима высококачественная гидроизоляция.
  3. Возможно появление трещин.
  4. Необходимо армирование стен.
  5. Требуется армирование фундамента.

Кроме того, усиление дома из газобетонных блоков требует дополнительных расходов. В связи с этим стены стараются укрепить рядом с фундаментом или после укладки каждого последующего ряда блоков.

При эксплуатации здание испытывает самые разные нагрузки:

  • сильный ветер;
  • скачки температуры;
  • деформацию из-за низкой плотности грунта.

Такие отрицательные свойства исправляет монолитный пояс.

Вернуться к оглавлению

Технология установки армопояса

Конструкционно армопояс под плиты перекрытия может отличаться. Это зависит от типа дома и его размеров.

Распространены два типа перекрытий:

  1. Основанный на древесной опалубке, устанавливаемый на верхнюю кромку стены.
  2. Завивание бетона на блоки, с помощью заготовленной формы.

Внутренний вариант армопояса под мауэрлат

Если стены в вашем доме слишком толстые – более сорока сантиметров, то для них нужна опалубка для заливки произвольной формы. В основном, армопояс под мауэрлат в доме из газобетона делают из блоковой опалубки.

Для этого один блок распиливают на полосы, толщина которых должна соответствовать десяти сантиметрам. Это требуется сделать для внешней стенки. Внутренняя кладка устанавливается с помощью саморезов.

Нужно отметить, что способ позволяет даже зимой и поздней осенью заниматься строительством. Опалубка для армопояса спасет смесь от промерзания.

Крепление мауэрлата к армопоясу осуществляется с помощью шпилек, арматуры или специфических стяжек типа П.

Изготовление ростверка

Чтобы определить глубину заложения основания, учитываются климатические и прочие условия. Затем потребуется вырыть канаву под наружными газобетонными стенками дома. Если земельные работы выполняются с помощью спецтехники, то после нее вручную выравнивают стенки. Глубина траншеи доводится до нужного уровня.

На дне обустраивается песочная подушка в 5-10 см. Если слой подушки толще 10 см, то дополнительно укладывают щебень или граншлак. К плюсам последнего сыпучего материала относят способность «перехода» в бетон. В процессе трамбовки траншея поливается водой.

Армирование производится с помощью сетки из прутьев толщиной в 1,2 см. Нельзя допустить контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Если грунтовые воды находятся вблизи поверхности, то потребуется увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток. Их устанавливают у нижнего и верхнего краев армопояса.

Для соединения элементов арматурной сетки используют проволоку. Нельзя выполнять такую работу сварочным аппаратом.

Для бетонирования траншеи используется раствор М200. Для контроля высоты заливки используют металлические маячки.

Строим армопояс на стандартном газобетоне

Стандартный сейсмопояс используется для строительства домов, имеющих не более двух этажей. Протяжность стен в них, как правило, не более пяти метро. Стандартная ширина подобного мауэрлата составляет не более 25 сантиметров.

Для этого стоит взять заливочные блоки, имеющие форму U. Полый кирпич позволяет заливать бетон в него, не используя дополнительные приспособления и опалубку. Кроме этого, они активно используются в перемычках и укрепляющих узлах.

Этап первый — строим опалубку из газобетона

Для изготовления формы лучше использовать стандартные блоки формы U. С ними вам не придется самостоятельно выкладывать опалубку и соединить ее правильно. Кроме этого, такие блоки позволят заниматься строительством в любое время года, даже зимой. Они не дадут раствору промерзнуть и обеспечат хорошее схватывание.

Выкладку нужно провести в стандартном порядке. Не требуется дополнительного снаряжения. Желательно, чтобы по периметру не было перемычек, которые создает стандартная форма. Для этого нужно распилить крайний блок под углом в 45 градусов. Монолитная конструкция будет лучше справляться с атмосферными воздействиями, в сравнении с модульной.

Для распила — воспользуйтесь пилами для газо-пенобетона. Они имеют напыление из тефлона или другого отталкивающего материала. Под отвод стружки выделено больше пространства. Обычные пилы по дереву и металлу быстро иступятся и будут непригодными для использования.

В этом случае армопояс под плиты перекрытия должен быть той же толщины, что и стена. В противном случае возможно появление трещин. Худшее – отслойка укрепляющего слоя от массива, что в дальнейшем приведет к непригодности дома.

Важно, чтобы горизонталь была ровной. Лучше всего для выравнивания использовать лазерный уровень или обычный строительный.

Второй этап, формирование закладных элементов армопояса

Основная деталь пояса – армированный слой. После того, как была изготовлена опалубка – сразу же приступайте к установке каркаса. Специалисты газобетонного строительства утверждают, что арматурный каркас работает только на изгиб. Лучше установить прутья на дно опалубки. Но такая технология работает только в самых простых зданиях, которые могут обойтись и без него. А встречаются они редко.

В реальном мире практически невозможно предугадать, как поведет себя сейсмопояс. Строители предпочитают варить из арматуры каркас. Он делается аналогично фундаментному – из четырех прутьев. Для упрощения изготавливают опорную раму из четырех тонких прутков.

Проволочные опоры устанавливают так же для того, чтобы соблюсти дистанцию. Сколько она должна составлять? Нужно, чтобы арматура находилась на расстоянии минимум трех сантиметров от опалубки.

Не рекомендуется использовать композитную арматуру. В отличие от обычных прутьев, она хуже выдерживает нагрузки от атмосферных осадков, которые и будут воздействовать на наш дом.

Третий этап, заливка армопояса под мауэрлат

Сразу же после установки закладки, можно приступать к заливке. Самый простой рецепт смеси – фундаментный. Такое сочетание будет удобным в большинстве случаев.

Простота смеси позволит сделать подобный раствор каждому. Его цена невысока, а прочность позволит выдержать даже самые высокие нагрузки.

Цемент смешивается с гравием и песком в сочетании 1 к 3. Желательно брать мелкий гравий. В качестве затворителя он подходит лучше всего. На одно ведро воды потребуется 0,05 кг пластификата. Один литр этого раствора нужно отлить. Он потребуется для обработки арматуры и стенок опалубки. Так добивается высокая адгезия между составом и блоком.

Заливать придется периодически. Так как образовывается большое количество пузырей, которые в составе не нужны. Разбивать их нужно деревянной колотушкой.

Недостатком цемента выступает долгое затвердение. Поэтому после полного залива, нужно накрыть его полиэтиленовой пленкой и оставить на три дня. За это время происходит первичное схватывание. Продолжив строительство не выжидая, есть вероятность получить поломку конструкции.

Где устанавливается?

Начинают фиксацию армопоясов на газобетон с определения места его расположения. Область применения должна выбираться, исходя из его главной функции – повышение прочностных характеристик зданий, где присутствуют негативные условия обитания и плывучесть почвы.

Железобетонная цельная конструкция включает в себя несколько поясов. Чтобы сделать первый пояс, устанавливают верхнюю часть фундамента. Заливка происходит под ленту. Применяя второй пояс, монтаж приходится над опорами. Такая конструкция представляет собой основание для опорного фундамента.

Первый ростверк в высоту имеет 350 мм и ширину – 1000 мм. Данные размеры приблизительные, так как на них влияют условия внешней среды:

  • влажность;
  • температурный режим;
  • изменение грунта.

После установки винтовых свай их соединяют между собой ростверком -поперечными перекладинами из стали.

Должна находиться по периметру сооружений и под несущими стенами. Такая основа обеспечит надежность зданий и сооружений. Устанавливают второй армирующий пояс высотой 300 мм и шириной такой же, как у стены.

Применение второго слоя необязательно.

Третий слой кладут под плитами преграждений. Он обеспечивает стяжку стен и препятствует образованию трещин. Четвертый – применяется при возведении кирпичных и газобетонных конструкциях и устанавливается для плит преграждений второго этажа.

Чем крепить мауэрлат к газобетону

Крепление мауэрлата к кирпичной стене может осуществляться несколькими способами. При строительстве придется выбрать один, наиболее подходящий для вас по сложности и затратам.

Чаще всего для армирования используют шпильки, типа М12. Преимущество работать с газобетоном в том, что он прекрасно поддается сверлению, в него можно закручивать метизы и они будут уверенно держаться. Чтобы закрепить мауэрлат – нужно просверлить отверстие в нижнем блоке минимум на пять сантиметров.

Верхняя часть шпильки должна выходить наружу минимум на 10 сантиметров. На нее накручивается гайка, чтобы фиксировать ее на поверхности. Обязательно нужно смазать ее силиконовой смазкой.

Шпилька вбивается в блок с помощью молотка. Для плавности лучше применить древесную киянку. Одновременно с этим, ее выравнивают по вертикали с помощью уровня или угольника.

Выступающую резьбу нужно обернуть целлофановым пакетом или скотчем.

Как крепить мауэрлат к газобетону проволокой

В некоторых случаях, крепление шпильками неудобно. Особенно это касается тех случаев, когда коробка здания небольшая или нет возможности правильно определить точки опоры. В этом случае более удобным будет использование проволочной петли. Для этого не нужен инструмент и перевязку легко произвести одному.

Такая форма крепления выглядит кустарно и ненадежно, почему ей часто пренебрегают. Но, в случае невозможности реализации другого способа – этот подойдет. Проволока сможет обеспечить достаточное крепление, способное продержаться три дня.

В некоторых случаях монтаж возможен только креплением проволокой. Частая проблема — парусность стен, при их небольшой массе. Часто встречается на равнинах и холмах с постоянным продуванием. В этом случае отверстия от анкера и само крепление начнет разрушаться, что приведет к образованию трещин. Можно использовать только проволоку.

Крепление мауэрлата к газобетону без армопояса проволокой оставляет достаточное пространство для усадки дерева. Даже при сильных изменениях температуры и влажности воздуха.

Проволока должна быть прочной. Лучше подойдут алюминевые сплавы и нержавеющая сталь. Они не ржавеют от влажности и лучше выдерживают нагрузку.

Изготовление 2, 3 и 4 слоя конструкции

Второй армопояс обустраивают на фундаментные блоки под стены из газобетона. Такая конструкция возводится под внешними стенами с помощью бетона прочностью более М200 и арматурой диаметром 10-12 мм. Ее высота — 0,2-0,4 м.

Для усиления однослойной сетки используют прутья большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что позволяет не обустраивать опалубку, а использовать кирпич. По краям выкладываем бортик в 1/2 кирпича, укладываем арматуру, бетонируем. Важным условием в обустройстве второго армопояса является наличие первого слоя. В противном случае первая конструкция будет бесполезной.

Чтобы установить опалубку для 3 и 4 армопояса, используют несколько методов:

  • крепление щитков снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;
  • деревянные щиты фиксируют к кирпичам, предварительно в опалубке делают отверстия под грибки, при этом соблюдается шаг в 70 см, затем ввинчивают саморезы, верхние части щитков опалубки закрепляют досками соответствующего размера.

Армопояс перед заливкой проверяется на прочность. В противном случае он сломается в процессе бетонирования.

Устройство армопояса увеличивает прочность несущих стен и сопротивление всего строения различным нагрузкам: неравномерной усадке грунтов и объекта, воздействию ветра, сейсмическим колебаниям и температурным перепадам.

Устройство армопояса фото

Утепление армопояса

Способность газобетона к низкой теплопроводности создает дополнительные неудобства при установке мауэрлата в холодное время года. Зимой, когда происходят резкие перепады температур, возможно появление конденсата, что будет препятствовать адгезии. Чтобы избежать этого, потребуются утеплительные работы.

Для утепления опалубка для армопояса покрывается слоем пенопласта, пенополистерола или минеральной ватой. Утепляя минеральной ватой, нужно сохранять небольшой зазор. Так капельки конденсата не проникнут в толщу смеси и не разрушат адгезивный слой.

Рекомендации по утеплению:

  • Если планируете дальнейшее утепление, лучше делать небольшой отступ, чтобы было удобнее устанавливать плиту;
  • Разгрузочный пояс должен быть минимум двадцать сантиметров, если вы используете бетон и на пять сантиметров больше, если кирпич.

Не стоит активно прогревать блок, устанавливать инфракрасные батареи. Требуется лишь обеспечить сухость, и не допустить конденсата.

Для чего нужен армированный пояс

Этот элемент усиления массива стены, воспринимает на себя нагрузки, возникающие при неравномерной осадке фундамента здания. Если каменная кладка выполняется из штучных блоков, связанных между собой тонкими клеевыми швами, то армированный пояс делается из монолитного бетона, усиленного продольным и поперечным армированием.

Бетон обладает очень высокой прочностью на сжатие, а арматура отлично работает на растяжение. Армированный бетон способен выдерживать колоссальные изгибающие нагрузки без деформаций, превышающих нормативные. Стена, находящаяся над армопоясом, испытывает нагрузки, соответствующие незначительным деформациям пояса, не приводящие к появлению трещин и разрушений.

Создание армопояса под плиты перекрытия: фото и видео

Армопояс – что это? Этот вопрос интересует многих, кто начинает строительство. Итак, армированный пояс – это слой железобетона, который выкладывается под плиты перекрытия вдоль внешних стен сооружения по всему периметру. Предназначается он для повышения прочности несущих перегородок и сохранения здания в первозданном виде даже во время проседания или сдвига грунта. Армопояс должен быть цельным и ни в коем случае не прерываться. Так ли он нужен? Можно ли обойтись без подобной конструкции? Как его сделать? Об этом и многом другом будет рассказано в представленной статье.

Для чего нужен армопояс?

После того как стало ясно, что это такое армопояс, необходимо выяснить для чего же он нужен и нужен ли он всегда? Армированный пояс предназначается для увеличения сопротивления сооружения к неравномерной усадке здания и грунта, сильным порывам ветра, большим перепадам влажности и температур. При установке армопояса под плиты перекрытия он берет все имеющиеся и возникающие нагрузки на себя (см. фото).

Если здание построено, например, из газосиликатных блоков и на нем устанавливается крыша, монтаж ее креплений обязательно будет осуществляться точечно, чего данный материал не терпит. Чтобы стены остались на месте им необходимо придать жесткости и равномерно распределить нагрузку, которую создают крепления. В таком случае армированный пояс просто необходим. Если здание многоэтажное, армопояс кладется следующим образом: сначала возводятся стены первого этажа, затем делается армированный пояс, далее кладутся плиты перекрытия, затем возводятся стены второго этажа и т.д.

Создание опалубки

Рассмотрим процесс создания армопояса более детально (см. видео). Обычно его ширина равна ширине стен здания, а высота составляет примерно 30 сантиметров. Опалубка изготавливается из деревянных досок шириной, такой как высота армированного пояса, и толщиной около 2 сантиметров. Нижняя их часть прикрепляется к стене при помощи саморезов, а между собой доски крепятся при помощи небольших деревянных отрезков, которые монтируются с внешней стороны опалубки. Чтобы опалубка не расходилась, когда ее зальют бетонным раствором, с шагом около 1 метра доски необходимо скрепить поперечинами.

Некоторые специалисты рекомендуют при монтаже делать опалубку для армопояса под плиты перекрытия примерно на 3 сантиметра уже стены, а остальное пространство заполнять теплоизоляционным материалом, что сделает меньшей потерю тепла через бетон.

Образование арматурного каркаса

Для устройства арматурного каркаса обычно используются прутья диаметром около 1 сантиметра. А создается он непосредственно в опалубке, так как готовая конструкция является слишком тяжелой для переноса. Для начала делается первая «лесенка», которая состоит из двух продольных прутьев, которые должны идти вдоль всей стены и поперечных прутьев, размещенных с шагом около 60 сантиметров. Далее делается еще одна, точно такая же «лесенка». Затем они соединяются между собой, образуя параллелепипед. Объединять прутья между собой можно либо при помощи проволоки для вязки арматуры, либо с помощью сварочного аппарата.

Полученный арматурный каркас для создания армопояса под плиты перекрытия необходимо поднимать над поверхностью примерно на 5 сантиметров. Также он должен отступать от боковых стенок примерно на 5 сантиметров. Из этого следует, что его ширина обычно не должна превышать 20 сантиметров. Размещаться арматурный каркас должен строго горизонтально, что необходимо проверять при помощи строительного уровня (см. фото). После того как все вышеперечисленные требования будут соблюдены, можно переходить непосредственно к заливке армопояса под плиты перекрытия.

Особенности заливки

Для создания армопояса под плиты перекрытия обычно используется смесь песка, цемента и щебня. Раствор заливается в опалубку чаще всего ведрами или другими подобными сосудами. После того как опалубка станет полной, смесь необходимо будет немного утрамбовать чтобы избавиться от пустот. Сделать это можно при помощи специального инструмента. Стоит отметить, что заливать опалубку необходимо беспрерывно, чтобы раствор не успевал затвердевать, а также не образовывались отдельные шары, между которыми в будущем могут пойти трещины. Сверху бетонный раствор необходимо тщательно разравнивать.

После всех вышеперечисленных действий конструкцию необходимо оставить в состоянии покоя примерно на неделю, после чего опалубку можно аккуратно разобрать. Таким образом, получается надежный армопояс (см. фото), на который запросто можно класть плиты перекрытия и не бояться того, что здание может дать усадку.

все способы изготовления. Как правильно сделать армопояс под крышу? Технология устройства перемычек и армопояса

Устройство армопояса увеличивает прочность несущих стен и сопротивление всего строения различным нагрузкам: неравномерной усадке грунтов и объекта, воздействию ветра, сейсмическим колебаниям и температурным перепадам.

Устройство армопояса фото

Опалубка для армопояса. Виды и способы устройства

Армопояс – это монолитная железобетонная конструкция. Пояс имеет кольцевой контур, устраивается на стенах, и не имеет разрывов (промежутков) в своем теле. Решение вопроса: как правильно сделать армопояс начинают с устройства опалубки. Наиболее доступный опалубочный материал — доска. Опалубку для армопояса выполняют либо из отдельных досок, либо из готовых деревянных щитов, соединенных между собой снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Поверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг стяжек — 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно задействовать другой вариант его создания, при котором опалубкой служат не деревянные конструкции, а U-образные блоки из газобетона. Лотковые блоки укладываются той же ширины, что и стена, и имеют внутри полость для закладки связанного арматурного каркаса и бетона. Пояс с такой «опалубкой» особенно выгодно устраивать по наружным стенам, ведь боковые стенки U-образных блоков выполняют функции утеплителя и исключают образование «мостиков» холода. Недостаток лотковых блоков — высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитной конструкции определяются расчетом. Обычно ширина пояса равняется ширине стены, 30-50см. Так как опирание сборного или монолитного перекрытия на стены составляет всего 120см (на практике — 150-200см), то исходя из этого, ширину пояса можно принять меньшего размера. Рекомендуемая высота армопояса — 30см.

В коттеджах, где планируется создать легкие перекрытия, допускается установка в поясе плоского каркаса. Каркас-лесенка готовится прямо на стене, непосредственно в опалубке. Он представляет собой 2 стержня (для широкой стены 3 стержня) периодического профиля (диаметр по расчету), соединенных между собой поперечными прутьями. Шаг прутьев 50 см. Армопояс под плиты перекрытия этажа несет более высокие нагрузки. Поэтому каркас изготавливают объемный из 4-х или 6-ти продольных арматурных стержней и перевязывают поперечными хомутами из проволоки.

Армопояс по газобетону

Каркас со всех сторон должен иметь защитный слой из бетона 4-5см. Снизу его укладывают на подпорки из кирпича или бетонных сколов. Следует заметить, что устраивается армопояс на газобетон не только по наружным стенам, но и по несущим внутренним стенам. И если по длине стены поперечные стержни и хомуты могут соединяться вязальной проволокой, то по углам строения и в местах разветвления каркаса на внутренние несущие стены, соединение продольной арматуры и поперечных элементов выполняется на сварке. Каркас по уровню выставляется строго горизонтально.

Армопояс под мауэрлат

При устройстве стропильной конструкции крыши, ее нижний ряд — мауэрлат, крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под крышу обеспечивает прочность стены, стабильную жесткость кровельной системы. Он выполнятся аналогично процедуре устройства монолитного пояса под перекрытие. Армопояс под мауэрлат служит и для распределения нагрузки на всю поверхность стены, и для закладки в нем крепежных элементов для самого мауэрлата.

Как залить армопояс

Задача: как залить армопояс решается на финальном этапе устройства монолитной конструкции. Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15). Другой вариант — изготовление бетона на строительной площадке. Цемент М400, песок и щебень, берутся в соотношении 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешиваются. Важно, чтобы бетон в опалубку заливался непрерывно, а не частями. Чтобы удалить из смеси воздушные пузырьки, после заливки бетонную смесь следует провибрировать или интенсивно протыкать бетон по всей длине пояса обрезком арматуры.

Армопояс для газобетона из кирпича

На практике, как вариант усиления стеновых конструкций, иногда выполняют армопояс для газобетона из кирпича. Он представляет собой обычную кладку из полнотелого кирпича, усиленную арматурой. Армирование выполняется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используют цемнтно-песчанный в соотношении 1:4. Высота пояса из кирпича принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, но, может быть, и уже. Безусловно, армопояс из кирпича нельзя назвать равнозначным по прочностным характеристикам ж/б поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения вспомогательных объектов и хозпостроек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и дабы избежать образования на нем конденсата, необходимо выполнить утепление армопояса. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее наружной грани. Важно выдержать минимальную ширину армированного пояса, равную 20 см. для бетона и 25 см для кирпича. Получившиеся продольные ниши заполняются теплоизолирующим материалом, в качестве которых выступают перегородочные газобетонные блоки, уложенные на ложок (10см), плиты пенополистирола и другие материалы.

Армированный монолитный или кирпичный пояс наделяет строительные конструкции дома из газобетонных блоков повышенной прочностью. А для всех домочадцев он становится гарантом безопасного, длительного и счастливого проживания в новом доме.

Любое без исключения сооружение, выполненное из каких-либо блочных материалов, будет постоянно подвергаться воздействию природных явлений – вспучивание почвы, осадка здания, другое движение грунта. К тому же усиленные ветра, а также дожди тоже могут оказывать влияние на целостность всего здания. Именно для исключения различных подвижек здания поверх стен и выполняется бетонный армопояс. А как сделать армопояс своими руками и поговорим в этой статье.

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет. В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

Как сделать армопояс – последовательность

Для того, чтобы определить всю сложность работ, а также для более детального разбора того, как изготавливается армированный пояс, проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что приведем определенную инструкцию по изготовлению армопояса.

Металлический каркас из арматуры

Начинать сборку каркаса необходимо с того, что следует установить в верху стены отрезки арматуры. Для этого нужно либо просто вбить отрезки, если это позволяет плотность материала, либо просверлить отверстия и вставить в них куски. Арматура устанавливается точках пересечения стен и по всему периметру сооружения через 1-1,5 мета. Отрезки устанавливаются квадратом по четыре штуки, они будут задавать габариты всего каркаса. После этого нужно закрепить нижний продольный ряд арматуры на высоте в 3-4 см от верхнего края стены. Для этого вязальной проволокой продольные пруты привязываются к вертикально установленным штырям. Таким образом закрепляется два параллельно идущих прута.

После того, как установлена продольная арматура, ее нужно соединить короткими перемычками через 2,5-3 см. Для перемычек нужно использовать отрезки арматуры.

Подобным способом устанавливаются и вертикальные отрезки. На них позже будет крепиться верхний продольный ряд арматуры. Верхний ряд будет крепиться таким же образом и с таким же шагом, как и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендованная толщина армопояса 200 – 250 мм. Из этих размеров и нужно определять длину вертикальных отрезков. К вертикальным отрезками опять закрепляются продольные пруты арматуры, которые после крепятся поперечными отрезками. В общем, все точно также, как и с нижним уровнем продольный прутов.

Опалубка

На этом этапе можно поступить двумя способами: либо устанавливать несъемную опалубку, либо делать разборную из досок. Самым оптимальным вариантом будет разборная конструкция. Она собирается почти, что из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за верхним ее краем – перепад не должен быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая – по застыванию залитого раствора будет удалена. Если фасад будет отделываться каким-либо материалом или утепляться, то на лицевой стороне можно ставить несъемную полистирольную опалубку, которая позже станет одним из элементов утепляющего слоя. По внутренней стороне можно выставить обычную доску или OSB, фиксировать которые можно подручными метизами и крепежами. Чего не скажешь про работу с пенобетоном, у которого имеются свои .

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по сторонам. Для этого по верхней кромке опалубки нужно закрепить деревянные распорки с шагом 30 – 40 см, а также можно стянуть ее проволокой. Для закрепления проволокой необходимо просверлить отверстия в досках и продеть насквозь проволоку, которая и стянет две части конструкции. После застывания раствора эту проволоку просто откусите бокорезами и она останется внутри армопояса. После стяжки можно приступать к следующей стадии возведения армирующего пояса.

Заливка бетоном

Здесь все достаточно не сложно, за исключением поднятия бетона внутрь опалубки сверху стены. Но с этим вопросом легко можно разобраться при заказе. У фирм, предоставляющих услуги доставки бетона имеется возможность заказа бетононасоса, которым и осуществляется перекачка раствора в любую точку заливаемого армопояса.

Еще скажем несколько слов о качестве бетонной смеси и о способе ее приготовления, если будете готовить ее самостоятельно. При заказе марка должна быть не ниже В15. А вот если будете готовить своими силами, то состав будет следующим: одно ведро цемента и по два ведра щебня и песка . Бетонную смесь лучше всего будет готовить погуще, т.к. она не будет сильно раздавливать опалубку. Однако у такого раствора имеется свой нюанс – смесь в опалубке необходимо тщательно утрамбовывать и уплотнять. В идеальном случае для этого используется глубинный вибратор, но он в бытовом строительстве не часто встречается. Для уплотнения можно использовать либо отрезок арматуры, либо отрезок деревянного бруска, которыми тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками – это контролирование застывания бетона. Сразу же после заливки бетонной смеси ее лучше всего накрывать целофанной пленкой. Это необходимо для уменьшения потерь влаги и появления трещин в армопоясе. Через несколько дней, когда будет набрана начальная прочность, опалубка может быть снята (съемная). Кстати, советуем вам почитать вам статью “ “.

Это, в общем, и все. Уточним только одну деталь, которая касается гидроизоляции армопояса. Обычно на армопояс укладывается мауэрлат для дальнейшего монтажа крыши. Для этого на поверхность бетона нужно уложить рубероид или другой современный битумный материал для осуществления гидроизоляции. Подобным образом вы сможете защитить основу своей крыши от поступающей влаги от стен.

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки — 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

  1. Доски с высотой в 30 см присверлить к стене из газобетона.
  2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
  3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
  4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
  5. Прутья связать проволокой.
  6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора . Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

  • устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
  • поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
  • для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
  • если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
  • не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
  • несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
  • перед работой стоит сделать выбор между изначальным изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

При любом строительстве крайне важно не только правильно возвести конструкцию, но и придать ей прочность. Благодаря армирующему поясу каждое здание не только увеличивает свои прочностные качества, но и имеет равномерное распределение нагрузок. Ни один фундамент – для дома или для забора – не может обойтись без армопояса, ведь в ином случае срок службы такой постройки не превысит несколько лет.

До 30% владельцев земельных участков предпочитают возводить дом самостоятельно , а более простые постройки – до 60%. Поэтому вопрос, как сделать армопояс, является одним из самых важных на этапе проектирования и строительства.

Виды армопоясов

При строительстве дома профессионалы различают несколько видов армирующего пояса:

  • Ростверк: это самый первый армопояс, располагающийся на уровне фундамента дома . Он наиболее важен, так как отвечает не только за прочность фундамента, но и предотвращает возможные проседания части фундамента в зависимости от сезонных движений грунта. Поэтому к его монтажу нужно подходить со всей тщательностью.
  • Второй армопояс располагается на уже готовом фундаменте, помогая правильно распределять нагрузку стен на основание дома. Благодаря уже уложенному ростверку, второй армирующий пояс может быть значительно меньше.
  • Третий (и последующие) армопояса укладываются при сооружении перекрытий здания. Они не только придают прочность несущим стенам и всей конструкции, равномерно распределяют нагрузку от межкомнатных перегородок, оконных и дверных проемов, но и буквально сдерживают стены от возможного их расхождения.

В качестве укрепляющей арматуры при обустройстве армопояса часто используется либо металлическая сетка из ребристых прутьев толщиной в 10-15 мм, либо отдельные металлические ребристые прутья такого же или большего диаметра.

Арматурная сетка никогда не сваривается в местах соединения прутьев : это снизит прочность металла, а значит, и всего армопояса. Поэтому соединение происходит с помощью обыкновенной проволоки.

Любое строительство начинается с обустройства фундамента. Чем больше здание, тем прочнее должен быть фундамент. Например, если для гаража хватит 30-см монолитного фундамента, то для жилого дома потребуется основание с армирующим поясом, расположенное гораздо глубже.

Обустройство фундамента дома с армирующим поясом:

  • В подготовленную по уровню промерзания грунта траншею укладывают песчано-гравийную подушку. На нее устанавливают армирующую сетку. Для предотвращения возможной коррозии специалисты рекомендуют устанавливать арматуру на половинки кирпича, чтобы при заливке раствором металл был полностью утоплен в растворе.
  • Для углов дома предпочтительно использовать несколько металлических прутьев диаметром не менее 15 мм. Обычно их располагают квадратом, так как это значительно упрочняет конструкцию будущего дома.
  • Для стен больше подходит армирующая сетка. Обычно используется одинарная сетка с высотой, равной глубине траншеи. Если грунт на месте строительства подвержен движениям в зависимости от разных климатических условий, высота сетки увеличивается вдвое, а в траншею помещается в сложенном пополам виде. Таким образом, фундамент получает большие прочностные характеристики.
  • Для получения ростверком большей прочности, первоначально заливают небольшое количество бетона , аккуратно размещая в нем армирующую сетку или прутья. После того, как первый слой раствора «схватится», можно окончательно заливать подготовленные траншеи бетонным раствором.

Второй армирующий пояс

Он является больше условностью, чем реальной необходимостью, при сильно упрочненном фундаменте или одноэтажном здании. Так как второй армопояс отвечает за состояние внешних несущих стен, то двух- и более этажный дом нуждается в дополнительном упрочнении.

Перед тем, как сделать армопояс на готовый фундамент бетонных блоков нужно выложить по краю стены перегородки в полкирпича высотой до 40 см. Между ними помещаются металлические прутья диаметром не менее 15 мм, или одинарная армирующая сетка. Сверху заливается бетонный раствор.

Третий армирующий пояс

Этот армопояс располагается на уровне перекрытий и играет не меньшую роль, чем ростверк. Он предназначается для сдерживания всей конструкции и упрочнения как внешних, так и внутренних стен, имеющих оконные и дверные проемы.

Особенности укладки армопояса для перекрытий:

  1. Его высота не превышает 40 см.
  2. Если ширина стен не меньше 50 см, то в качестве опалубки может выступить кирпичная кладка по краям стены в полкирпича. Если же ширина стены меньше 50 см, то готовится деревянная опалубка.
  3. Третий армопояс должен быть сильно укреплен, поэтому для него используется армирующий каркас: металлическая сетка из прутьев диаметром 10-12 см, сложенная в 2-3 раза.
  4. Укладка третьего армопояса также важна, как и первого. Если ростверк уложен неправильно или вовсе отсутствует, то через несколько лет в фундаменте и стенах образуются трещины, грозящие развалить все здание. Отсутствие третьего армопояса гарантирует неустойчивость перекрытий и уложенных на них плит, оконных и дверных проемов. Другими словами, ставит под удар всю конструкцию здания.

Видео

В этом ролике речь пойдет о заливке армопояса в доме из газоблоков .

Детский бейсбольный пояс UA | Под доспехами

Рейтинг 5 из 5 от Macsmomma030912 от Очень хорошее качество. Верный размер. Подходит идеально. Идеально подходит. Проблем с прошиванием штанов нет.

Дата публикации: 03.09.2021

Рейтинг 5 из 5 от Бейсбольный пояс Kids UA от Детский бейсбольный пояс Отличный ремень! Моему сыну 6 лет, и то, как растягивается ремень, он будет использовать его годами! И на днях он сказал, что это было слишком большим, что он смог легко изменить его размер.

Дата публикации: 2021-05-19

Рейтинг 5 из 5 от Кейтлин из Детский бейсбольный пояс Under Armour [Этот отзыв был собран в рамках рекламной акции.] Универсальный размер и приятный внешний вид. Отличное соотношение цены и качества.

Дата публикации: 15 мая 2021 г.

Рейтинг 5 из 5 от Аноним из Отличный ремень!!! [Этот обзор был собран в рамках рекламной акции.] Мы купили красный бейсбольный мяч для моего сына, и он идеально ему подходит, а ремень регулируется для разных возрастных диапазонов и размеров!

Дата публикации: 10.04.2021

Рейтинг 5 из 5 от Джбиттнер из Как всегда отлично, но. .. Небольшая жалоба … во-первых, продукт фантастический, детям нравится бренд, и он рассчитан на долгую службу, без вопросов.Итак, проблема в том, что на первом изображении черный пояс с черным логотипом, а на втором — черный пояс с белым логотипом. В прошлом году ремень был с белым логотипом, а в этом году — с черным. Всего лишь небольшое несоответствие, и дети любят хвастаться этим логотипом UA, поэтому он не очень выделяется, когда он черный на черном.

Дата публикации: 28.04.2020

Рейтинг 5 из 5 от Карен Хайденрайх из Бейсбольный пояс [Этот отзыв подготовлен в рамках рекламной акции.] Этот ремень очень прочный и отлично подходит для детей всех возрастов.

Дата публикации: 31.03.2020

Рейтинг 5 из 5 от Облигации008 от хороший ремень Мой сын купил этот ремень, чтобы носить его с униформой.Он хорошо сидит и удобен

Дата публикации: 12.03.2020

Рейтинг 5 из 5 от Мисси из Пояс для софтбола для победы! [Этот отзыв был собран в рамках рекламной акции. ] Отличное соотношение цены и качества! Детям понравилось! Его можно было регулировать, поэтому он идеально подходил каждой девушке.

Дата публикации: 26 февраля 2020 г.

Кожаный пояс для доспехов гнома LARP

–––––––––––––––––––––––––––––––––––––––––––––––– –––––––––––––––––––––––––––––––––––––––––––––––– –––––––––––––––––––––––––––
Allgemeine Geschäftsbedingungen mit Kundeinformationen & Informationen zum Datenschutz & Widerrufsbelehrung & Widerrufsformular
–––––––––––––––––––––––––––––––––––––––––––––––– –––––––––––––––––––––––––––––––––––––––––––––––– ––––––––––––––––––––––––––

Inhaltsverzeichnis
––––––––––––––––––

А.Allgemeine Geschäftsbedingungen mit Kundeinformationen
––––––––––––––––––––––––––––––––––––––––––– —————
1. GELTUNGSBEREICH
2. VERTRAGSSCHLUSS
3. WidreRuFSRecht
4. Hiverrufsrecht
4. Предыдущая препарат und Zahlungsbedingungen
5. Liefer- underberbehalting
7. Mängelhaftung
8. Anwendbares Recht
9. Gerichtsstand
10. Alternative Streitbeilegung

B. Informationen zum Datenschutz
––––––––––––––––––––––––––––––––
1.Информация über die erhebung personeenbezogener daten und kontaktdaten des verantwortlichen
2. kontaktaufnahme
2. datenverArbehme Zur Bestellabwicklung
4. Rechte des Betroffenen
5. DEAWER DER SPEICHERUNG Personenbezogener Daten
6. Hinweis Auf Die Etsy-datenschutzerklärung
7. Tools und Sonstiges

C. Widerrufsbelehrung
–––––––––––––––––––––
1. Widerrufsrecht
2. Folgen des Widerrufs
3. Ausschluss bzw. vorzeitiges Erlöschen des Widerrufsrechts

D.Widerrufsformular
––––––––––––––––––––

–––––––––––––––––––––––––– –––––––––––––––––––––––––––––––
A. Allgemeine Geschäftsbedingungen mit Kundeinformationen
–––––––––– ––––––––––––––––––––––––––––––––––––––––––––––

1) Geltungsbereich
1.1 Diese Allgemeinen Geschäftsbedingungen (nachfolgend «AGB») der Metamorph GmbH (nachfolgend «Verkäufer»), gelten für alle Verträge über die Lieferung von Waren, die ein Verbraucher oder Unternehmer (nachfolgend «Kunde») mit dem Verichkäufer hins vom Verkäufer auf der Internet-Handelsplattform Etsy (nachfolgend «Etsy») dargestellten Waren abschließt. Hiermit wird der Einbeziehung von eigenen Bedingungen des Kunden widesprochen, es sei denn, es ist etwas anderes vereinbart.
1.2 Verbraucher im Sinne dieser AGB ist jede natürliche Person, die ein Rechtsgeschäft zu Zwecken abschließt, die überwiegend weder ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit zugerechnet werden können.
1.3 Unternehmer im Sinne dieser AGB ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft, die bei Abschluss eines Rechtsgeschäfts in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

2) Vertragsschluss
2.1 Mit der Einstellung eines Artikels bei Etsy gibt der Verkäufer ein verbindliches Angebot zum Verkauf dieses Artikels ab.
2.2 Der Kunde kann das Angebot des Verkäufers über das bei Etsy vorgehaltene Online-Bestellformular annehmen. Hierzu muss der Kunde den gewünschten Artikel zunächst in den vitalllen Warenkorb bei Etsy einlegen und anschließend die von Etsy vorgegebenen Bestellschritte durchlaufen. Durch Anklicken des den Bestellprozess abschließenden Buttons erklärt der Kunde die Annahme des Angebots, wodurch ein Kaufvertrag über die vom Kunden zuvor ausgewählte Ware zustande kommt.
2.3 Der Vertragstext wird vom Verkäufer gespeichert und dem Kunden nach Vertragsschluss nebst den vorliegenden AGB und Kundeinformationen in Textform (z. B. E-Mail, Fax oder Brief) zugeschickt. Eine darüber hinaus gehende Zugänglichmachung des Vertragstextes durch den Verkäufer selbst findet nicht statt.
2.4 Vor verbindlicher Abgabe der Bestellung kann der Kunde mögliche Eingabefehler durch aufmerksames Lesen der auf dem Bildschirm dargestellten Informationen erkennen. Ein wirksames technisches Mittel zur besseren Erkennung von Eingabefehlern dabei die Vergrößerungsfunktion des Browsers sein, mit deren Hilfe die Darstellung auf dem Bildschirm vergrößert wird.Seine Eingaben kann der Kunde vor verbindlicher Abgabe der Bestellung im Rahmen des elektronischen Bestellprozesses mit den üblichen Tastatur- und Mausfunktionen korrigieren.
2.5 Für den Vertragsschluss steht ausschließlich die deutsche Sprache zur Verfügung.

3) Widerrufsrecht
3.1 Verbrauchern steht grundsätzlich ein Widerrufsrecht zu.
3.2 Nähere Informationen zum Widerrufsrecht ergeben sich aus der Widerrufsbelehrung des Verkäufers.
3.3 Das Widerrufsrecht gilt nicht für Verbraucher, die zum Zeitpunkt des Vertragsschlusses keinem Mitgliedstaat der Europäischen Union angehören und deren alleiniger Wohnsitz und Lieferadresse zum Zeitpunkt des Vertragsschlusses außerhalb der Europäischen Union liegen.

4) Preise und Zahlungsbedingungen
4.1 Die vom Verkäufer angegebenen Preise sind Gesamtpreise und enthalten die gesetzliche Umsatzsteuer. Gegebenenfalls zusätzlich anfallende Liefer- und Versandkosten werden in der jeweiligen Produktbeschreibung gesondert angegeben.
4.2 Bei Lieferungen in Lander außerhalb der Europäischen Union können im Einzelfall weitere Kosten anfallen, die der Verkäufer nicht zu vertreten hat und die vom Kunden zu tragen sind. Hierzu zählen beispielsweise Kosten für die Geldübermittlung durch Kreditinstitute (z.B. Überweisungsgebühren, Wechselkursgebühren) или einfuhrrechtliche Abgaben bzw. Steuern (zB Zölle). Solche Kosten können in Bezug auf die Geldübermittlung auch dann anfallen, wenn die Lieferung nicht in ein Land außerhalb der Europäischen Union erfolgt, der Kunde die Zahlung aber von einem Land außerhalb der Europäischen Union aus vornimmt.
4.3 Die Zahlungsmöglichkeit/en wird/werden dem Kunden im Angebot des Verkäufers bei Etsy mitgeteilt.
4.4 Bei Zahlung mittels einer über den Zahlungsdienst «Etsy Payments» angebotenen Zahlungsmethode erfolgt die Zahlungsabwicklung über die Etsy Ireland UC, 66/67 Great Strand Street, Dublin 1, Irland (nachfolgend «Etsy UC») bzw.- Вы можете купить доллар США или канадский доллар в Etsy Inc., 117 Adams Street, Brooklyn, NY 11201, Vereinigte Staten von America (nachfolgend «Etsy Inc.»). Etsy UC кстати. Etsy Inc. ermöglicht dem Kunden im Rahmen der Zahlungsabwicklung über Etsy Payments die Nutzung verschiedener Zahlungsarten. Für die Abwicklung von Zahlungen kann sich Etsy UC bzw. Etsy Inc. der Zahlungsdienste Dritter bedienen. Die konkret für die jeweilige Ware verfügbare(n) Zahlungsart(en) wird/ werden dem Kunden im jeweiligen Angebot des Verkäufers bzw.им Rahmen дер Bestellabwicklung angezeigt. Weitere Informationen zu sowie die Nutzungsbedingungen von Etsy Payments и его сокращенный список: etsy.com/de/legal/etsy-payments/?ref=list

Kunden angegebene Lieferanschrift, sofern nichts anderes vereinbart ist. Bei der Abwicklung der Transaktion ist die in der Bestellabwicklung bei Etsy angegebene Lieferanschrift maßgeblich.
5.2 Scheitert die Zustellung der Ware aus Gründen, die der Kunde zu vertreten hat, trägt der Kunde die dem Verkäufer hierdurch entstehenden angemessenen Kosten.Позолоченные штампы в Hinblick auf die Kosten für die Hinsendung nicht, wenn der Kunde sein Widerrufsrecht wirksam ausübt. Für die Rücksendekosten gilt bei wirksamer Ausübung des Widerrufsrechts durch den Kunden die in der Widerrufsbelehrung des Verkäufers Hierzu getroffene Regelung.
5.3 Der Verkäufer behält sich das Recht vor, im Falle nicht richtiger oder nicht ordnungsgemäßer Selbstbelieferung vom Vertrag zurückzutreten. Позолоченные штампы для осени, dass die Nichtlieferung nicht vom Verkäufer zu vertreten ist und dieser mit der gebotenen Sorgfalt ein konkretes Deckungsgeschäft mit dem Zulieferer abgeschlossen hat.Der Verkäufer wird alle zumutbaren Anstrengungen unternehmen, um die Ware zu beschaffen. Im Falle дер Nichtverfügbarkeit oder дер нур teilweisen Verfügbarkeit дер Ware wird дер Kunde unverzüglich informiert und die Gegenleistung unverzüglich erstattet.

6) Eigentumsvorbehalt
Tritt der Verkäufer in Vorleistung, behält er sich bis zur vollständigen Bezahlung des geschuldeten Kaufpreises das Eigentum an der gelieferten Ware vor.

7) Mängelhaftung
7.1 Soweit sich aus den nachfolgenden Regelungen nichts anderes ergibt, gelten die Vorschriften der gesetzlichen Mängelhaftung.Hiervon abweichend gilt bei Verträgen zur Lieferung von Waren:
7.2 Handelt der Kunde als Unternehmer,
— шляпа der Verkäufer die Wahl der Art der Nacherfüllung;
— beträgt bei neuen Waren die Verjährungsfrist für Mängel ein Jahr ab Ablieferung der Ware;
— sind bei gebrauchten Waren die Rechte und Ansprüche wegen Mängeln ausgeschlossen;
— beginnt die Verjährung nicht erneut, wenn im Rahmen der Mängelhaftung eine Ersatzlieferung erfolgt.
7,3 Die vorstehend geregelten Haftungsbeschränkungen унд Fristverkürzungen gelten Nicht
— für Schadensersatz- унд Aufwendungsersatzansprüche де Kunden,
— für ден Fall, Дасс дер Verkäufer ден Mangel arglistig verschwiegen шляпа,
— für Варен, умереть entsprechend Ihrer üblichen Verwendungsweise für Эйн Bauwerk verwendet Уорден sind und dessen Mangelhaftigkeit verursacht haben,
— für eine ggf.bestehende Verpflichtung des Verkäufers zur Bereitstellung von Aktualisierungen für digitale Produkte, bei Verträgen zur Lieferung von Waren mit digitalen Elementen.
7.4 Darüber hinaus gilt für Unternehmer, dass die gesetzlichen Verjährungsfristen für einen ggf. bestehenden gesetzlichen Rückgriffsanspruch unberührt bleiben.
7.5 Handelt der Kunde als Kaufmann i.S.d. § 1 HGB, trifft ihn die kaufmännische Untersuchungs- und Rügepflicht gemäß § 377 HGB. Unterlässt der Kunde die dort geregelten Anzeigepflichten, позолоченная посуда als genehmigt.
7.6 Handelt der Kunde als Verbraucher, so wird er gebeten, angelieferte Waren mit offensichtlichen Transportschäden bei dem Zusteller zu reklamieren und den Verkäufer hiervon in Kenntnis zu setzen. Kommt der Kunde dem nicht nach, hat dies keinerlei Auswirkungen auf seine gesetzlichen oder vertraglichen Mängelansprüche.

8) Anwendbares Recht
8.1 Für sämtliche Rechtsbeziehungen der Parteien gilt das Recht der Bundesrepublik Deutschland unter Ausschluss der Gesetze über den internationalen Kauf beweglicher Waren.Bei Verbrauchern gilt diese Rechtswahl nur insoweit, als nicht der gewährte Schutz durch zwingende Bestimmungen des Rechts des Staates, in dem der Verbraucher seinen gewöhnlichen Aufenthalt hat, entzogen wird.
8.2 Ferner Gilt Diese Rectswahl IM Hinblick Auf Das Gesetzliche Widerrufsrecht Nicht Bei Verbrauchern, Die Zum Zeitpunktstaat der Europäischen Союз ungehören und deren Allealiniger Wohnsitz und underadresse Zum Zeitpunkt des vertragsschlusses außerhalb der europäischen Союз Лиен.

9) Gerichtsstand
Handelt der Kunde als Kaufmann, juristische Person des öffentlichen Rechts oder öffentlich-rechtliches Sondervermögen mit Sitz im Hoheitsgebiet der Bundesrepublik Deutschland, ist ausschließlicher Gerichtsstand fürerskäfterschäfterschäfterschäftalle Streitigkeiten aus Hat der Kunde seinen Sitz außerhalb des Hoheitsgebiets der Bundesrepublik Deutschland, so ist der Geschäftssitz des Verkäufers ausschließlicher Gerichtsstand für alle Streitigkeiten aus diesem Vertrag, wenn der Vertrag oder Ansprüche aus dem Vertrag der beruflichen chnngernet oder gewerdenkeblichen Tätenblichen Tätten.Der Verkäufer ist in den vorstehenden Fällen jedoch in jedem Fall berechtigt, das Gericht am Sitz des Kunden anzurufen.

10) Alternative Streitbeilegung
10.1 Die EU-Kommission Stellt im Internet unter folgendem Link eine Plattform zur Online-Streitbeilegung bereit: ec.europa.eu/consumers/odr
Платформа Diese Dient als Anlaufstelle zur außregerichtlichen Online Beitegerichtlichen — oder Dienstleistungsverträgen, an denen ein Verbraucher beteiligt ist.
10.2 Der Verkäufer ist zur Teilnahme an einem Streitbeilegungsverfahren vor einer Verbraucherschlichtungsstelle weder verpflichtet noch bereit.

–––––––––––––––––––––––––––––––
B. Informationen zum Datenschutz
––––––––– ––––––––––––––––––––––

1) Information über die Erhebung personenbezogener Daten und Kontaktdaten des Verantwortlichen
1.1 Wir freuen uns, dass Sie unseren Etsy-Auftritt ( nachfolgend «Веб-сайт») besuchen und bedanken uns für Ihr Interesse. Im Folgenden informieren wir Sie über den Umgang mit Ihren personenbezogenen Daten bei Nutzung unserer Website.Personenbezogene Daten sind hierbei alle Daten, mit denen Sie persönlich identifiziert werden können.
1.2 Verantwortlicher für die Datenverarbeitung im Sinne der Datenschutz-Grundverordnung (DSGVO) ist Metamorph GmbH, Wilhelminenhofstr. 83-85, 12459 Берлин, Германия, тел.: 0304004460, факс: 03040044639, электронная почта: [email protected] Der für die Verarbeitung von personenbezogenen Daten Verantwortliche ist diejenige natürliche oder juristische Person, die allein oder gemeinsam mit anderen über die Zwecke und Mittel der Verarbeitung von personenbezogenen Daten entscheidet.

2) Kontaktaufnahme
Im Rahmen der Kontaktaufnahme mit uns (z.B. per Kontaktformular oder E-Mail) werden personenbezogene Daten erhoben, welche dies sind, können Sie aus dem Kontaktformular ersehen. Diese Daten werden ausschließlich zum Zweck der Beantwortung Ihres Anliegens bzw. für die Kontaktaufnahme und die damit verbundene technische Administration gespeichert und verwendet. Rechtsgrundlage für die Verarbeitung der Daten ist unser berechtigtes Interesse an der Beantwortung Ihres Anliegens gemäß Art.6 Абс. 1 лит. ф ДСГВО. Zielt Ihre Kontaktierung auf den Abschluss eines Vertrages ab, поэтому ist zusätzliche Rechtsgrundlage für die Verarbeitung Art. 6 Абс. 1 лит. б ДСГВО. Ihre Daten werden nach abschließender Bearbeitung Ihrer Anfrage gelöscht, dies ist der Fall, wenn sich aus den Umständen entnehmen lässt, dass der betroffene Sachverhalt abschließend geklärt ist und sofern keine gesetzlichen Aufbewahrungspflichten entgegenstehen.

3) Datenverarbeitung zur Bestellabwicklung
3.1 Soweit für die Vertragsabwicklung zu Liefer- und Zahlungszwecken erforderlich, werden die von uns erhobenen personenbezogenen Daten gemäß Art.6 Абс. 1 лит. b DSGVO an das beauftragte Transportunternehmen und das beauftragte Kreditinstitut weitergegeben.
Sofern wir Ihnen auf Grundlage eines Prechenden Vertrages Aktualisierungen für Waren mit digitalen Elementen oder für digitale Produkte schulden, verarbeiten wir die von Ihnen bei der Bestellung übermittelten Kontaktdaten (Name, Anschrift, Mailadresse), um Sie im Rahmen unserer gesetzliten Information gemspflichen. 6 Абс. 1 лит. c DSGVO auf geeignetem Kommunikationsweg (etwa postalisch oder per Mail) über anstehende Aktualisierungen im gesetzlich vorgesehenen Zeitraum persönlich zu informieren.Ihre Kontaktdaten werden hierbei streng zweckgebunden für Mitteilungen über von uns geschuldete Aktualisierungen verwendet und zu diesem Zweck durch uns nur insoweit verarbeitet, wie dies für die jeweilige Information erforderlich ist.
Zur Abwicklung Ihrer Bestellung arbeiten wir ferner mit dem / den nachstehenden Dienstleister(n) zusammen, die uns ganz oder teilweise bei der Durchführung geschlossener Verträge unterstützen. Diese Dienstleister werden nach Maßgabe der folgenden Informationen gewisse personenbezogene Daten übermittelt.
3.2 Bei Nutzung der Zahlungsmethode Etsy Payments erfolgt die Zahlungsabwicklung über die Etsy Ireland UC, 66/67 Great Strand Street, Dublin 1, Irland (im Folgenden: Etsy UC), es sei denn, die Zahlung erfolgt in den Währungen Доллар США или канадский доллар. In diesem Fall erfolgt die Zahlungsabwicklung über die die Etsy Inc., 117 Adams Street, Brooklyn, NY 11201, Vereinigte Staaten von Amerika (im Folgenden: Etsy Inc.). Die Weitergabe erfolgt gemäß Art. 6 Абс. 1 лит. b DSGVO und nur insoweit, а также dies für die Zahlungsabwicklung erforderlich ist.
Weitere Informationen datenschutzrechtliche entnehmen Sie Битте дер Datenschutzerklärung фон Etsy: etsy.com/de/legal/privacy/

4) Rechte де Betroffenen
4.1 Das geltende Datenschutzrecht gewährt Ihnen gegenüber дем Verantwortlichen hinsichtlich дер Verarbeitung Ihrer personenbezogenen Daten umfassende Betroffenenrechte (Auskunfts- und Interventionsrechte), über die wir Sie nachstehend informieren:
— Auskunftsrecht gemäß Art. 15 DSGVO: SIE Haben Insbesondere Ein Recht auf auskunft über ihre von unuskunften personeenbezogenen daten, die verarbeitungszwecke, die categorien derbeitunteTeTen Personeenbezogenen daten, Die Empfänger oder Kategorien von Empfängern, Gegenüber Denen Ihre Daten Offengelegt Wurden Oder Werden, Die Geplante Speicherdauer BZW.die Kriterien für die Festlegung der Speicherdauer, das Bestehen eines Rechts auf Berichtigung, Löschung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung, Beschwerde bei einer Aufsichtsbehörde, die Herkunft Ihrer Daten, wenn diese nicht durch uns bei Ihnen er er Entscheidungsfindung einschließlich Profiling und ggf. aussagekräftige Informationen über die involvierte Logik und die Sie betreffende Tragweite und die angestrebten Auswirkungen einer solchen Verarbeitung, sowie Ihr Recht auf Unterrichtung, welche Garantien gemäß Art.46 DSGVO bei Weiterleitung Ihrer Daten in Drittländer bestehen;
— Recht auf Berichtigung gemäß Art. 16 DSGVO: Sie haben ein Recht auf unverzügliche Berichtigung Sie betreffender unrichtiger Daten und/oder Vervollständigung Ihrer bei uns gespeicherten unvollständigen Daten;
— Recht auf Löschung gemäß Art. 17 DSGVO: Sie haben das Recht, die Löschung Ihrer personenbezogenen Daten bei Vorliegen der Voraussetzungen des Art. 17 Абс. 1 DSGVO zu verlangen. Diesees Rect Besteht Jedoch Insbesondere Dann Nicht, Wenn Die Verarbeitung Zur Ausübung de Rethts Auf Freie Meinungsäußerung und, Zur rectlichen verpflichtung, aus gründen des Öffentlichen obübung zur geltendmachung, ausübung zer reteidigung von rectsansprüchen erforderlich Ist;
— Recht auf Einschränkung der Verarbeitung gemäß Art.18 DSGVO: SIE Haben DAS RECHT, Die Einschränkung der Verarbeitung Ihrerer Personenbezogenen Thraden Zu Verlangen, Solange Ihrer Datnen Überprüft Wird, WENN SIE EINE Löschung ihrerberbeTunge wegen unzulässsiger datenverarbebitung detnen und untdessen die einschränkung der verarbeitung ihrer dathen verlangen, wenn Sie Ihre Daten zur Geltendmachung, Ausübung oder Verteidigung von Rechtsansprüchen benötigen, nachdem wir diese Daten nach Zweckerreichung nicht mehr benötigen oder wenn Sie Widerspruch aus Gründen Ihrer besonderen Situation eingelegt haben, solange noch Gründe nicht ob feststeht;
— Recht auf Unterrichtung gemäß Art.19 DSGVO: Haben Sie Дас Рехт Ауф Berichtigung, Löschung Одер Einschränkung дер Verarbeitung gegenüber дем Verantwortlichen geltend gemacht, ист Dieser verpflichtet, шестигранный Empfängern, denen умирают Sie betreffenden personenbezogenen Daten offengelegt wurden, Diese Berichtigung Одер Löschung дер DATEN Одер Einschränkung дер Verarbeitung mitzuteilen, ES sei denn, dies erweist sich als unmöglich oder ist mit einem unverhältnismäßigen Aufwand verbunden. Ihnen steht das Recht zu, über diese Empfänger unterrichtet zu werden.
— Recht auf Datenübertragbarkeit gemäß Art. 20 DSGVO: Sie haben das Recht, Ihre personenbezogenen Daten, die Sie uns bereitgestellt haben, in einem strukturierten, gängigen und maschinenlesebaren Format zu erhalten oder die Übermittlung an einen anderen Verantwortlichen zu verlangen, soweit dies technisch machbar ist;
— Recht auf Widerruf erteilter Einwilligungen gemäß Art. 7 Абс. 3 DSGVO: Sie haben das Recht, eine einmal erteilte Einwilligung in die Verarbeitung von Daten jederzeit mit Wirkung für die Zukunft zu widerufen.Im Falle des Widerrufs werden wir die betroffenen Daten unverzüglich löschen, sofern eine weitere Verarbeitung nicht auf eine Rechtsgrundlage zur einwilligungslosen Verarbeitung gestützt werden kann. Durch den Widerruf der Einwilligung wird die Rechtmäßigkeit der aufgrund der Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt;
— Recht auf Beschwerde gemäß Art. 77 DSGVO: Венна Sie дер Ansicht Синд, Дасс умереть Verarbeitung дер Sie betreffenden personenbezogenen Daten Gegen умирают DSGVO verstößt, Haben Sie — unbeschadet Эйнес anderweitigen verwaltungsrechtlichen Одер gerichtlichen Rechtsbehelfs — Das Рехт Ауф Beschwerde Bei етег Aufsichtsbehörde, insbesondere в дем Mitgliedstaat Ihres Aufenthaltsortes, Ihres Arbeitsplatzes oder des Ortes des mutmaßlichen Verstoßes.
4.2 WIDERSPRUCHSRECHT
WENN ОГО И.М. RAHMEN Einer INTERESSENABWÄGUNG Ihre PERSONENBEZOGENEN DATEN AUFGRUND UNSERES ÜBERWIEGENDEN BERECHTIGTEN INTERESSES VERARBEITEN, Haben СИУ ДАС JEDERZEITIGE Рехт, AUS GRÜNDEN, ЛИТЬЕ СИЧ AUS Ihrer BESONDEREN ПОЛОЖЕНИЕ ERGEBEN, GEGEN Diese Verarbeitung Widerspruch MIT WIRKUNG FÜR ЛИТЬЕ Zukunft EINZULEGEN.
MACHEN SIE VON IHREM WIDERSPRUCHSRECHT GEBRAUCH, BEENDEN WIR DIE VERARBEITUNG DER BETROFFENEN DATEN. Eine Weiterverarbebeitung Bleibt Abervervarbeten, Wenn Wir Zwingende Schutzwürdige Gründe Für Die Verarbeitung Nachweisen Können, Die Ihre Interessen, Grundrechte und Grundfreihiteen Überwiegen, Oder Wenn Die Verarbeitung der Geltendmachung, Ausübung Oder Verteidigung Von Rectransansprüchen Dient.
WERDEN IHRE PERSONENBEZOGENEN DATEN VON UNS VERARBEITET, UM DIREKTWERBUNG ZU BETREIBEN, HABEN SIE DAS RECHT, JEDERZEIT WIDERSPRUCH GEGEN DIE VERARBEITUNG SIE BETREFFENDER PERSONENBEZOGENER DATEN ZUM ZWECKE DERARTIGER WERBUNG EINZULEGEN. SIE KÖNNEN DEN WIDERSPRUCH WIE OBEN BESCHRIEBEN AUSÜBEN.
MACHEN SIE VON IHREM WIDERSPRUCHSRECHT GEBRAUCH, BEENDEN WIR DIE VERARBEITUNG DER BETROFFENEN DATEN ZU DIREKTWERBEZWECKEN.

5) Dauer der Speicherung personenbezogener Daten
Die Dauer der Speicherung von personenbezogenen Daten bemisst sich anhand der jeweiligen Rechtsgrundlage, am Verarbeitungszweck und – sofern einschlägig – zusätzlich anhand der jewetzlichen begesetzligen begesetz.B. handels- und steuerrechtliche Aufbewahrungsfristen).
Bei der Verarbeitung von personenbezogenen Daten auf Grundlage einer ausdrücklichen Einwilligung gemäß Art. 6 Абс. 1 лит. a DSGVO werden diese Daten so lange gespeichert, bis der Betroffene seine Einwilligung wideruft.
Existieren gesetzliche Aufbewahrungsfristen für Daten, die im Rahmen rechtsgeschäftlicher bzw. rechtsgeschäftsähnlicher Verpflichtungen auf der Grundlage von Art. 6 Абс. 1 лит. b DSGVO verarbeitet werden, werden diese Daten nach Ablauf der Aufbewahrungsfristen rulesmäßig gelöscht, sofern sie nicht mehr zur Vertragserfüllung oder Vertragsanbahnung erforderlich sind und/oder unsererseits kein berechtigtes Interesse an der Weiterspeicherung fortbest.
Bei der Verarbeitung von personenbezogenen Daten auf Grundlage von Art. 6 Абс. 1 лит. f DSGVO werden diese Daten so lange gespeichert, bis der Betroffene sein Widerspruchsrecht nach Art. 21 Абс. 1 DSGVO ausübt, es sei denn, wir können zwingende schutzwürdige Gründe für die Verarbeitung nachweisen, die die die Die Interessen, Rechte und Freiheiten der betroffenen Person überwiegen, oder die Verarbeitung dient der Geltendmachung, Ausübung oder Verteidansprüchen von Rechts.
Bei der Verarbeitung von personenbezogenen Daten zum Zwecke der Direktwerbung auf Grundlage von Art.6 Абс. 1 лит. f DSGVO werden diese Daten so lange gespeichert, bis der Betroffene sein Widerspruchsrecht nach Art. 21 Абс. 2 DSGVO ausübt.
Sofern sich aus den sonstigen Informationen dieser Erklärung über spezifische Verarbeitungssituationen nichts anderes ergibt, werden gespeicherte personenbezogene Daten im Übrigen dann gelöscht, wenn sie für die Zwecke, für die sie erhoben oder wedhrdenich, notdigwenturdenic auf sonstige Weise ver.

6) Hinweis auf die Etsy-Datenschutzerklärung
Für alle weiteren Datenverarbeitungen, die über die vorstehend beschriebenen Datenverarbeitungen hinausgehen, ist die Plattform Etsy verantwortlich.Weitere Informationen zum Datenschutz von Etsy können Sie in den Datenschutzhinweisen von Etsy einsehen: etsy.com/de/legal/privacy/?ref=ftr

der DATEV eG, Paumgartnerstr. 6-14, Нюрнберг («ДАТЕВ»).
DATEV verarbeitet Eingangs- und Ausgangsrehnungen sowie ggf. auch die Bankbewegungen unseres Unternehmens, um Rechnungen Automaticisch zu erfassen, zu den Transaktionen zu matchen und hieraus in einem teilautomatisierten Prozess die Finanzbuchhaltung цу erstellen.
Sofern hierbei auch personenbezogene Daten verarbeitet werden, erfolgt die Verarbeitung gemäß Art. 6 Абс. 1 лит. f DSGVO auf Basis unseres berechtigten Interesses an einer effizienten Organization und Dokumentation unserer Geschäftsvorgänge.
Nähere Informationen zu DATEV, der Automaticisierten Verarbeitung von Daten und zu den Datenschutzbestimmungen finden Sie unter datev.de/web/de/m/ueber-datev/datenschutz/

–––––––––––––– –––––––
C. Widerrufsbelehrung
–––––––––––––––––––––

Widerrufsrecht
Sie haben das Recht, binnen vierzehn Tagen ohne Angabe von Gründen diesen Vertrag zu widerufen.
Die Widerrufsfrist beträgt vierzehn Tage ab dem Tag, an dem Sie oder ein von Ihnen benannter Dritter, der nicht der Beförderer ist, die letzte Ware in Besitz genommen haben bzw. шапка.
Um Ihr Widerrufsrecht auszuüben, müssen Sie uns (Metamorph GmbH, Wilhelminenhofstr. 83-85, 12459 Berlin, Deutschland, тел.: 0304004460, факс: 03040044639, электронная почта: [email protected]) mittels einer eindeutigen Erklärung ( B. ein mit der Post versandter Brief, Telefax oder E-Mail) über Ihren Entschluss, diesen Vertrag zu widerufen, informieren.Sie können dafür das begefügte Muster-Widerrufsformular verwenden, das jedoch nicht vorgeschrieben ist.
Zur Wahrung der Widerrufsfrist reicht es aus, dass Sie die Mitteilung über die Ausübung des Widerrufsrechts vor Ablauf der Widerrufsfrist absenden.

Folgen des Widerrufs
Wenn Sie diesen Vertrag widerufen, haben wir Ihnen alle Zahlungen, die wir von Ihnen erhalten haben, einschließlich der Lieferkosten (mit Ausnahme der zusätzlichen diekosten, die sich daraus ergeben, dass Sie der eine anderals uns angebotene, günstigste Standardlieferung gewählt haben), unverzüglich und spätestens binnen vierzehn Tagen ab dem Tag zurückzuzahlen, an dem die Mitteilung über Ihren Widerruf dieses Vertrags bei uns eingegangen ist.Für diese Rückzahlung verwenden wir dasselbe Zahlungsmittel, das Sie bei der ursprünglichen Transaktion eingesetzt haben, es sei denn, mit Ihnen wurde ausdrücklich etwas anderes vereinbart; in keinem Fall werden Ihnen wegen dieser Rückzahlung Entgelte berechnet.
Bei Verträgen zur Lieferung von Waren können wir die Rückzahlung verweigern, bis wir die Waren wieder zurückerhalten haben oder bis Sie den Nachweis erbracht haben, dass Sie die Waren zurückgesandt haben, je nachdem, welches der frühere Zeitpunkt ist.
Sie haben die Waren unverzüglich und in jedem Fall spätestens binnen einundzwanzig Tagen ab dem Tag, an dem Sie uns über den Widerruf dieses Vertrags unterrichten, uns zurückzusenden oder zu übergeben. Die Frist ist gewahrt, wenn Sie die Waren vor Ablauf der Frist von einundzwanzig Tagen absenden.
Sie tragen die unmittelbaren Kosten der Rücksendung der Waren.
Sie müssen für einen Wertverlust der Waren nur aufkommen, wenn dieser Wertverlust auf einen zur Prüfung der Beschaffenheit, Eigenschaften und Funktionsweise der Waren nicht notwendigen Umgang mit ihnen zurückzuführen ist.

Ausschluss bzw. vorzeitiges Erlöschen des Widerrufsrechts
Das Widerrufsrecht gint nicht für Verbraucher, die zum Zeitpunkt des Vertragsschlusses keinem Mitgliedstaat der Europäischen Union angehören und deren alleiniger Wohnsitz und Lieferadresse zum Zeitpunkt des Vertragsschlusses außses auß

––––––––––––––––––––
D. Widerrufsformular
–––––––––––––––––––
Wenn Sie den Vertrag widerufen Wollen, dann füllen Sie bitte dieses Formular aus und senden es zurück.
An
Metamorph GmbH
Wilhelminenhofstr. 83-85
12459 Berlin
Deutschland
Факс: 03040044639
Электронная почта: [email protected]
(*)/die Erbringung der folgenden Dienstleistung (*)
______________________________________________________________
_______________________________________________________
Bestellt am (*) __________________ / erhalten am (*) __________________
________________________________________________________
Name des/der Verbraucher(s)
________________________________________________________
Anschrift des/ s)
________________________________________________________
Unterschrift des/der Verbraucher(s) (nur bei Mitteilung auf Papier)
_________________________
Datum
(*) Unzutreffendes streichen

Экскурсия по USS Monitor

Вид в профиль того, как мог выглядеть USS Monitor после переоборудования корабля в октябре 1862 года.( Monitor Collection, NOAA) Нажмите на изображение, чтобы увеличить его.


Художественная концепция палаты монитора и некоторых офицеров корабля, как показано в Harper’s Weekly, , 12 апреля 1862 г. ( Monitor Collection, NOAA) Нажмите на изображение, чтобы увеличить Посмотреть.



Археологический чертеж вибрирующего бокового рычага монитора двигатель с левого борта, поскольку он лежит в обломках.( Monitor Collection, NOAA) Нажмите на изображение, чтобы увеличить его.



Поперечный изображение плана, смотрящее назад, показывающее внутреннюю часть орудийной башни монитора и детали миделя переборка. (Оригинал в американо-шведском историческом Foundation, Philidelphia) ( Monitor Collection, NOAA) Нажмите на изображение, чтобы увеличить его.


USS Monitor представлял собой радикальный отход от традиционной конструкции военного корабля.Первый американский военный корабль без мачт и парусов, судно приводилось в движение только паром. Построенный почти исключительно из железа и хорошо бронированный, Monitor фактически был почти подводной лодкой. При надводном борте чуть более одного фута все механизмы, складские помещения, рабочие и причальные зоны находились ниже ватерлинии. Броневой пояс высотой 5 футов и толщиной 6 дюймов окружал судно у ватерлинии для защиты во время боя. Однако, возможно, самой новой особенностью корабля была вращающаяся бронированная орудийная башня.Расположенный в середине корабля (мидель), он имел 9 футов в высоту, 22 фута в ширину и вмещал две 11-дюймовые гладкоствольные пушки Dahlgren.

Двухсекционный Структура

Корабль был построен из двух секций, верхней и нижней частей корпуса. Верхняя часть корпуса с бронированной палубой и бортами выступала над водой всего на 13 дюймов, когда корабль был полностью загружен. Верхняя часть корпуса служила платформой для орудийной башни и небольшой ходовой рубки, расположенной перед ней. Его низкий силуэт делал Monitor очень плохой мишенью для вражеского огня.И верхняя, и нижняя части корпуса были «двухсторонними», что означало, что нос и корма имели одинаковую форму. Это, должно быть, упростило изготовление и установку рам и обшивки — важное соображение, поскольку монитор был построен в чрезвычайно сжатые сроки.

Нижний корпус меньшего размера располагался значительно ниже ватерлинии и вставлялся в бронированный верхний корпус; таким образом, сооружение было полностью защищено от вражеского огня и тарана. Внутри Monitor была одна конструктивная переборка, расположенная на миделе.Эта переборка состояла из набора железных пластин толщиной 1/2 дюйма, скрепленных вместе. На каждом из внешних концов переборки имелся овальный люк высотой 5 футов и шириной 30 дюймов. Эти люки были оборудованы распашными железными дверями, которые при запирании обеспечивали «герметичное» соединение жилых помещений корабля (в носовой части) и инженерно-камбузной зоны в задней части (в кормовой части). переднюю поверхность средней переборки и обеспечивал дополнительную поддержку башни и некоторых компонентов, связанных с ее работой.

Корпус Офицеры и экипаж

Monitor был первым военным кораблем ВМС США, на котором размещались все офицеры и члены экипажа. в той же части корабля. Поскольку все пространство за мидель-переборку занимали двигатель, котлы, камбуз, и вспомогательной техники, не было места для офицеров, которые обычно занятые каюты в корме. Вместо этого офицеры каюты были далеко впереди, выходя в кают-компанию. Члены экипажа пришвартовались сразу за кают-компанией в одном пространстве, которое они должны были разделить со складскими помещениями и машинами.Потому что офицеры и экипаж должен был проводить большую часть своего времени под палубой, Monitor был оборудован системой принудительной вентиляции. и первые в мире туалеты со смывом ниже ватерлинии.

Двигатель

400-сильный «полуцилиндровый» двигатель Monitor имел два поршня в одном корпусе. Он работал по горизонтальной оси, применяя вращение к карданному валу под углом 90 градусов от цилиндров и с использованием ряда валов, звеньев и рычагов.Это уменьшило высота оборудования, чтобы его можно было установить в тесных помещениях монитора , что позволяет двигателю полная защита от вражеских орудий.

Турель

Знаменитая вращающаяся орудийная башня монитора была инновацией, которая все еще может быть можно увидеть на современных боевых кораблях. Внутренний диаметр башни составлял 20 футов, как раз достаточно места для двух больших орудий и их артиллерийских расчетов. Стенки башни состояли из восьми слоев толщиной 1 дюйм. железные пластины, скрепленные болтами вместе, образуя бронированный цилиндр.То высота башни составляла 9 футов. Башня вращалась под действием силы из двух небольших паровых машин, которые приводили в движение ряд шестерен. Принципал ценность башни заключалась в том, что она позволяла наводить орудия на цель почти независимо от курса корабля. Традиционные военные корабли дня должны были маневрировать, пока их бока не столкнулись с противником, потому что их орудия нельзя было отрегулировать вбок более чем на несколько градусов.

Наследие

Монитор много уникальных особенностей, ее успех в бою против Вирджинии, и всемирной славы, которую она получила, все способствовало ее почти мифической репутации.Она не была однако без недостатков. Машинное отделение и жилые помещения достигли опасно высокие температуры в теплую погоду, башня позволил воде просочиться в нижние помещения, а рулевая рубка был настолько изолирован от башни, что было трудно координировать действия во время боя. Были и другие проблемы с этот новый дизайн. Тем не менее, форма монитора и функции были скопированы в Америке и других странах, что привело к 66 судов проекта Monitor типа , строящихся в У.С. один. Немногие другие корабли в истории могут претендовать на такое происхождение.




Подпишитесь на рассылку обновлений по электронной почте Ocean Explorer.



Изготовленные на заказ армейские пряжки, монеты, медали, значки

  • Различные эскадрильи, батальоны, дивизии, полки и команды
  • Инженерный корпус, пехота, кавалерия, бронетехника, медицина, полиция, скорая помощь, EOD, разведка, сигнал, поддержка, артиллерийское вооружение
  • Мы создали предметы общего назначения, например, для операции «Несокрушимая свобода», или предметы, посвященные событию
  • .
  • Памятные предметы для Мемориала ветеранов Вьетнама, выпускников Военной академии, ветеранов OEF и тех, кто отмечает достижение конкретных целей
  • Мы можем изготовить на заказ пряжки/монеты/булавки практически для любого размера группы, например отделения, отделения, эскадрильи, взвода, группы, отряда, роты, батальона, полка, бригады, дивизии, командования
  • У нас есть нарисованные на заказ (или вылепленные в 3D) типичные виды техники, такие как различные танки (M1 Abrams), различные разведывательные машины, бронетранспортеры, MRAP, Humvee, гаубицы, минометы и т. д.
  • Мы создали кастомные пряжки с современными ударными вертолетами Apache — к классическим Huey’s для групп ветеранов
  • Имейте в виду, что вы можете выбрать оборудование, ракурс, внешний вид, размещение — каждая часть дизайна индивидуальна в соответствии с вашими пожеланиями
  • Чтобы увидеть некоторые дополнительные военные проекты, которые мы завершили, посетите нашу военную страницу
  • .
  • Нажмите, чтобы увидеть десятки других армейских проектов, которые мы сделали. Начните свой заказной проект!
3 Bravo Skull Crushers 4/42 Полевая артиллерия, 3-й взвод батареи «Браво», боевая группа 1-й бригады 4-й пехотной дивизии

«Вот фотография, которую мы сделали здесь, в Фарахе, Афганистан.Это фотография нашего взвода — мы ВСЕ носим пряжки для ремней, сделанные вашей ротой. Еще раз спасибо.’

«Все были очень довольны, сейчас я занимаюсь разработкой еще одной пряжки для ремня и передал вашу информацию другим командам, чтобы они начали разрабатывать свои собственные проекты». Hood Association-Battle Cruiser Hood: HMS Hood Today

H.M.S. Hood Today
Фото обломков линкора Bismarck
Обновлено 21 ноября 2018 г.

Здесь содержится много фотографий затонувшего корабля Schlachtschiff Bismarck , который сегодня лежит в Атлантике.Мы в особом долгу перед нашим другом Дэвидом Л. Мирнсом из Blue Water Recoveries Ltd, который щедро позволил нам разместить эти фотографии здесь. Кроме того, особая благодарность Томасу Шмиду за то, что он позволил нам опубликовать его превосходные компьютерные визуализации Bismarck . Наконец, особая благодарность Джону Асмуссену, Хосе Рико и Ульриху Рудофски за их помощь в лучшем понимании корабля и места крушения.

Важное примечание: эти фотографии были предоставлены исключительно для демонстрации здесь, на официальном сайте H.РС. Веб-сайт Hood Association, и их нельзя загружать или переиздавать где-либо еще без явного разрешения Дэвида Л. Мирнса и Blue Water Recoveries Ltd. Изображения затонувших кораблей нельзя загружать или переиздавать где-либо еще без явного разрешения Томаса Шмида.


Повреждение корпуса (различные виды)
Здесь показаны несколько примеров некоторых повреждений корпуса снарядом. Обратите внимание, что мы немного изменили эти фотографии: все они были уменьшены в размере и немного осветлены, чтобы выделить детали.Кроме того, имейте в виду, что на этой странице много изображений, и для полной загрузки может потребоваться некоторое время.


Мы не будем представлять карту затонувших кораблей на этой странице, поскольку у нас нет точных мест всех попаданий, показанных на наших фотографиях. Вместо этого мы представляем здесь художественную визуализацию правого борта Bismarck . Здесь вы получите обзор типичных повреждений корпуса: удары снарядов, отсутствие нижней обшивки корпуса (рядом с мостиком), смещение бронепояса и повреждения от сжатия от удара о вулкан.


Отверстие в носовой части левого борта, совсем рядом с форштевнем.


Здесь показаны два попадания у ватерлинии с левой стороны носа. На этой фотографии показано, как лук покрыт множеством морских анемонов.


Это, возможно, очень известное попадание: это кандидат на попадание в носовую часть 14-дюймового снаряда HMS Prince of Wales во время битвы в Датском проливе. Это должно быть входное отверстие с левого борта. Обратите внимание на белая ложная волна лука прямо под этим.


Это, несомненно, очень известное попадание: это выходное отверстие из попадания Принца Уэльского в лук Бисмарка — попадание, которое фактически положило конец участию Бисмарка в операции Rheinübung. Это точно так, как описано Бисмарком выживших. Здесь показано выходное отверстие шириной 6,5 футов/2 м в верхней части ложной носовой волны по правому борту. Самые ранние оценки обломков пришли к выводу, что местонахождение этого знаменитого места невозможно.Ясно, что он действительно был изображен, но не идентифицирован.


Левый борт — Повреждение броневой обшивки, вероятно, вызванное сжатием при ударе корабля о днище. Это, по-видимому, привело к тому, что линии корпуса (если смотреть сбоку) слегка изменились — носовая часть кажется слегка «согнутой» вверх. В целом, корпус поврежден гораздо больше, чем первоначально заявлял доктор Баллард в своей книге. Обломки не так нетронуты, как первоначально предполагалось.


Повреждения, возможно, от того же сжатия, но на этот раз по правому борту.Обратите внимание на повреждение корпуса в передней части бронепояса.


Типичный пример попадания снаряда в корпус. Большинство из них, казалось, просто «расплескались» о стальные борта корпуса. Этот конкретный хит в порту.


Смещенная броня по правому борту. Это было вызвано, без сомнения, ударом и скольжением.


Пробивное попадание выше основного бронепояса по левому борту.


Одно из очень немногих пробитий основного бронепояса.Этот по правому борту.


Больше повреждений по левому борту.


Еще больше повреждений по левому борту. Интересным примечанием здесь является то, что эти фотографии ясно демонстрируют тот факт, что корпус Bismarck действительно был окрашен в более темный оттенок серого, чем его надстройка.


Наконец, вид на кормовой разрыв. Свастика все еще присутствует. Обратите внимание на осадок, отложившийся на палубе во время спуска с вулкана. На самом деле в разных точках корабля имеется большое количество осадка.Цвет полосы, окружающей свастику, трудно различить. Это может быть похоже на переднюю маркировку — выцветшую, размытую, отслаивающуюся серую поверх красной.

пояс | Определение и история

пояс , полоса, которая опоясывает или опоясывает талию либо для удержания свободной и струящейся верхней одежды, чтобы обеспечить свободу движений, либо для закрепления и поддержки одежды владельца. Ремень в этом смысле теперь является литературным словом и может обозначать более сложный элемент одежды, чем термин пояс , хотя, строго говоря, это не является точкой различия между ними.

У римлян пояс использовался для ограничения туники и являлся частью одежды солдата и матроны. Хотя пояса и поясные пряжки нечасто встречаются в галло-римских могилах, они почти всегда присутствуют в могилах франков и бургундцев и часто украшены выступами из серебра или бронзы, чеканными или инкрустированными. В англо-саксонской одежде пояс не имел значения, и норманнские рыцари обычно носили пояса под хауберками. Однако после завоевания ремесленники уделяли больше внимания изделию, пряжка и язычок которого напоминали работу ювелира.

броня

Развитие западных бронежилетов на протяжении веков.

Encyclopædia Britannica, Inc.

Во второй половине XIII века рыцарский сюртук подпоясывался узким шнуром на талии, а широкий пояс, тяжелый меч наискось пересекает бедра владельца. Во второй половине XIV века рыцарский пояс принял наиболее пышный вид. Пояс тогда носили наискосок, как правило, опоясывая бедра на некотором расстоянии ниже талии и, вероятно, поддерживаясь крючками.Конец ремня, протянутый через пряжку, завязывался узлом или цеплялся за язычок (как в обычной современной пряжке). Орнамент покрывал весь ремень, обычно представляя собой непрерывную линию выпуклостей, украшенных причудливо обработанными кругляшками или ромбами, которые в тех случаях, когда свободный конец ремня был оставлен, соединялись в великолепную застежку. Около 1420 г. эта мода, как правило, исчезала, свободные накидки, которые носили поверх доспехов на рыцарских турнирах, мешали их показу. Пояс так и не восстановил свое значение в качестве украшения, и на иллюстрациях, изображающих одежду, которую носили в начале 16 века, меч и кинжал иногда можно увидеть висящими на боку рыцаря без видимой поддержки.

В гражданской одежде пояс 14 века носили знатные мужчины поверх бедер тесного короткополого пальто. Тогда, а также в 15-м и 16-м веках, существовали законы, сдерживающие экстравагантность богатых поясов, которые носили мужчины и женщины, чье положение делало такую ​​демонстрацию неприличной. Упрекали даже жрецов за их серебряные пояса с базардами (короткими мечами). Кошельки, кинжалы, ключи, перья и чернильницы, бусы и даже книги свисали с поясов. После начала 16 века пояс оставался простым ремнем для поддержки одежды или портупеей.Во время Реставрации придворные носили легкую рапиру, подвешенную к широкому плечевому ремню (продолжение стиля известного портрета Карла I работы Антониса Ван Дейка), в то время как мужчины из сельской местности носили тяжелое оружие, поддерживаемое узким поясным ремнем. Вскоре после этого обе моды исчезли. Подвески для шпаг были скрыты юбкой, а ремня, за исключением некоторых военных и спортивных костюмов, в Англии больше не было видно. Даже в качестве поддержки для бриджей или брюк использование подтяжек (подтяжек) вытеснило пояс, тогда как в Соединенных Штатах в основном происходило обратное.

В женской одежде пояс или пояс часто используются для придания изделию законченного вида и, особенно если он выполнен из контрастного материала или цвета, в качестве элемента украшения. Существует великое множество стилей. Пояса, широкие сложенные ленты из ткани, завязанные вокруг талии, женщины начали носить во второй половине 18 века. До этого времени они иногда были частью военной формы, которую носили мужчины. Пояс, аналогичный предмет, возник в Индии, где его носили мужчины; он был широко адаптирован для мужской парадной одежды, а также для женской одежды.Пояс или пояс часто являются заметной частью традиционной одежды и часто украшаются вышивкой и другими видами вышивки.

Фольклор и древние обычаи очень связаны с поясом, и во многих сказках пояса упоминаются, которые придают силу или невидимость носителю. В своем девятом подвиге Гераклу было поручено добыть заколдованный пояс Ипполиты, царицы амазонок. В «Сэр Гэвейн и Гренский рыцарь» рыцарь Артура Гавейн принимает в дар пояс неуязвимости, но ради этого отказывается от своей чести христианского рыцаря.Должники, объявившие себя банкротами, в свое время сняли его в открытом судебном заседании, а французское законодательство отказало куртизанкам в праве его носить. Граф был «подпоясан» с тех времен, когда надевание пояса стало частью церемонии его создания.

В современном использовании слово пояс используется, особенно в Соединенных Штатах, для обозначения нижнего белья, предназначение которого аналогично назначению корсета, но не ограничивает его. Обычно он изготавливается из синтетического волокна, такого как нейлон, лайкра или спандекс, которые были сотканы для придания ему эластичности в двух направлениях.

Фотоальбом 3-й бронетанковой дивизии

Франция


«День стирки» Франция -1944
Обратите внимание, что Шрек кипятит воду в своей стальной шлем

Франция -1944 г.
Осмотр трофейной Пантеры MkV Танк

Франция -1944
Трофейный Mk IV Jagdpanzer (танк-охотник)

Франция -1944
Осмотр трофейного MkV Танк Пантера

Франция -1944
Трофейная немецкая 75-мм полевая пушка Pak 40

Франция -1944
Осмотр немецкого 75-мм полевого орудия Pak 40


Франция -1944
Уничтоженная немецкая бронетехника

Франция -1944
Осмотр трофейного MkV Танк Пантера

Франция -1944
Захваченный Mk IV Jagdpanzer

Франция -1944
Уничтоженный немецкий бортовой борт Stug III или IV штурмовое орудие

Франция -1944
Трофейная немецкая 88-я полевая пушка.Есть в не менее девяти «убийств», обозначенных белыми кольцами на стволе.

«Рядом с Фроментелем — место Пурпурного Сердца» — Франция -1944
танк США уничтожен в бою
Ранес-Фроментель. Обратите внимание на стальной шлем, лежащий на земле рядом с танком.

«Рядом с Фроментелем — Пурпурное сердце» — Франция -1944
Два уничтоженных танка США

Франция -1944
Уничтоженный штабной автомобиль

«Река Сена»
Франция -1944

«Немецкие пленные»
Франция -1944
Эта и многие другие фотографии, похоже, были сделаны с задней части конвойный грузовик.

Франция -1944
Осмотр свежезахваченного бортового фартука Штурмовое орудие Stug III или IV

Франция -1944
Уничтоженная немецкая бронетехника

Бельгия
Бельгия -1944
Шрек Позирует с бельгийским гражданским лицом. Обратите внимание, что на нем ремень немецкой армии. и пряжкой, а также очень нерегламентированный шейный платок.

Бельгия -1944
Конвой через Юи, Бельгия.

«Брейн Бельгия -1944»
Граждане идут по своим делам дело в том, что тело лежит в руинах.

«Бельгийская дуга -1945»
Еще один выстрел конвоя проехал по сильному снегу.

«Бельгийская дуга -1945»
Подбитый танк повернулся полностью на спине.

«Бельгийская выпуклость -1945»

«Брюссель Бельгия-1945»


«Брюссель Бельгия -1945»

Германия
«Линия Зигфрида»
Германия -1944
Эта и многие другие фотографии, похоже, были сделаны с задней стороны конвойный грузовик.

«Штолберг»
Германия -1944
Обратите внимание на замок на заднем плане.

«Камуфлированный ДОТ»
Busbach Германия -1944

«88-мм зенитная пушка»
Homnef Германия -1945

«Домский собор, Дом-отель и последнее Танк «
Кёльн Германия -1945
Очень известная битва

«Теперь вы въезжаете в Кёльн через Предоставлено 3-й танковой дивизией»
Кёльн Германия -1945

Кельн, Германия -1945
Захваченный немецкий мотоцикл

Хомнеф, Германия, 1945 г.
Трофейное 4-ствольное 20-мм зенитное орудие

Либлар, Германия -1945
Полевой госпиталь

Германия -1944
Разбившийся немецкий истребитель

Котен, Германия -1945
Захваченный немецкий истребитель

Германия -1945
Разбившийся немецкий бомбардировщик

Котен, Германия -1945
Захваченный немецкий истребитель

Котен, Германия -1945
Захваченный немецкий бомбардировщик

Котен, Германия -1945
Захваченный учебный истребитель FW190.

Котен, Германия -1945
Захваченный учебный истребитель FW190.

Котен, Германия -1945
Захваченный учебный истребитель FW190.

Котен, Германия -1945
Захваченный немецкий планер

Котен, Германия -1945
Захваченный немецкий истребитель

Котен, Германия -1945
Захваченный немецкий бомбардировщик

«Наш Дом Кино»
Зелигенштадт Германия -1945
«Озарк Ред Фликкерс»


«Знамя роты»
36-й пехотный полк с боевыми лентами «Боевая пехотная рота» & «Линия Зигфрида»

Ашаффенберг, Германия -1945
Беженцы

«H/M Q»
Хеклесхайм Германия -1945

Бивак

Hucklesheim Germany -1945
Бронированные полугусеницы Выстроились

Hucklesheim Germany -1945
Танки выстроены в линию

«Я таскаю что угодно»

Знак штаб-квартиры Ozark Red

Пистолет 88 мм

Крыло отломлено у сбитого планера

Корпус сбитого планера

Бомбы, разложенные возле захваченного самолета

20-мм зенитная пушка 30

Захваченный немецкий истребитель

Заправочная станция



«Демобилизованные солдаты»
Дарнштадт Германия -1945
Примечание «Для США» написано мелом на боку грузовика.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
