Армопояс фото: из кирпича и под плиты перекрытия, другие армированные пояса. Что это такое? Заливка своими руками

Армопояс: назначение и принцип монтажа

Содержание статьи:
Армопояс: назначение и конструкция
Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Любой дом без исключения, построенный из блочных материалов, постоянно подвергается воздействиям всевозможных природных сил – его осадка, вспучивание почвы и другие подвижки грунта, даже сильные ветра и ливни могут негативно сказаться на целостности строения. Именно по этой причине сверху стен делается бетонный армопояс. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы подробно изучим технологию изготовления армопояса и определимся с его назначением.

Армопояс для дома фото

Армопояс: назначение и конструкция

Армирующий пояс (или, как его еще называют, сейсмопояс) позволяет увеличить прочностные характеристики дома и предотвратить его растрескивание в результате подвижек грунта и воздействия на него стихийных сил природы. Кроме того, этот элемент строения способствует равномерному распределению нагрузок от находящихся над ним тяжелых конструкций. К примеру, если речь идет о бетонных перекрытиях, то они укладываются именно на армопояс. Не стоит заблуждаться в том, что если в доме устраиваются перекрытия из дерева, надобность в армопоясе отпадает – он должен замыкать стены любого дома вне зависимости от типа его перекрытия. Мы же строим на века и хотим, чтобы дом достался детям в нормальном состоянии, не правда ли?

Сейсмопояс при строительстве дома фото

С назначением разобрались, теперь перейдем к его конструкции. Стандартный армопояс имеет два элемента – это жестко сваренный объемный каркас из арматуры и тяжелый бетон, в который помещается арматура. Вещь достаточно простая, но в изготовлении отличается обилием тонкостей и сложностей.

Армированный пояс для дома фото

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Чтобы понять всю серьезность работ, а заодно и детально разобраться с вопросом, как изготавливается армированный пояс, разобьем технологию его изготовления на несколько этапов – так сказать, попробуем составить небольшую инструкцию для пользователя.

1. Каркас из арматуры. Начать его сборку нужно с того, что загнать в верх стены арматуру, т.е. просверлить отверстия и просто вбить в них отрезки арматуры. Сделать это необходимо в местах пересечения стен (нужно установить квадратом по четыре штыря – они зададут габариты каркаса) и вдоль стен с промежутком в метр–полтора. После этого вооружаемся мягкой вязальной проволокой и крепим нижний ряд продольной арматуры на высоте 3–4см от края стены. После того как продольная арматура будет установлена, соединяем два параллельно идущих прута короткими перемычками – установить их нужно через каждые 250–300мм. Точно таким же способом монтируются и вертикально стоящие отрезки, на которые впоследствии будет установлен верхний ряд арматуры. Эта арматура крепится с таким же шагом, как и горизонтальная – длина отрезков зависит от толщины армопояса. Как правило, монолитный пояс изготавливается толщиной от 200 до 250мм – исходя из этого следует определить длину вертикальной арматуры. Она должна быть немного короче. К вертикально стоящей арматуре снова прикручиваются длинные продольные пруты, которые впоследствии соединяются короткими отрезками арматуры – здесь все точно так же, как и с нижней частью каркаса.

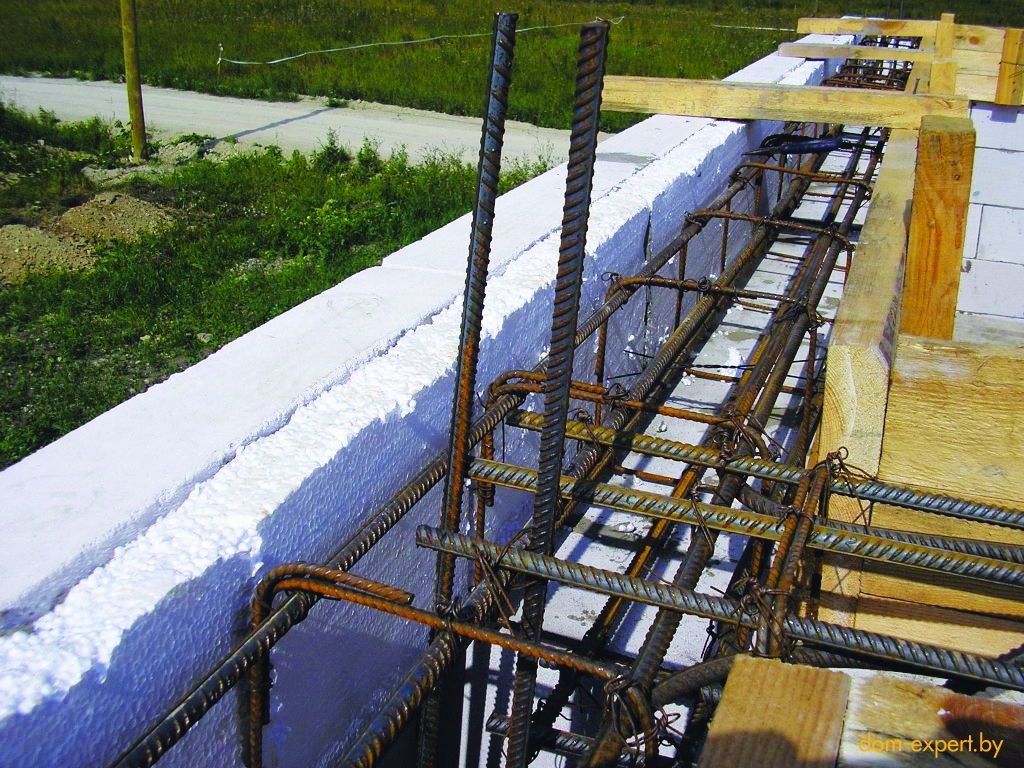

   Как сделать армированный пояс: каркас из арматуры
2. Теперь дело за опалубкой. Здесь можно пойти двумя путями: соорудить разборную конструкцию из досок или установить несъемную опалубку. Наиболее оптимальным вариантом является разборная конструкция – собрать ее можно практически из любого листового материала или из обыкновенной доски. В процессе установки опалубки нужно проконтролировать уровень ее верхнего края – перепады не должны превышать 1см. Вообще в этом отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после застывания бетона удалится. Если вы планируете утеплять фасад пенопластом, то с лицевой стороны дома можно установить несъемную опалубку из полистирола – в дальнейшем она станет элементом утепляющего слоя. С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса.

   Армопояс перекрытия: опалубка

3. Бетонировка. Здесь все достаточно просто, за исключением доставки бетона на верх стены – с этим вопросом вы и сами разберетесь. Единственное, что можно рассказать о технологии бетонировки сейсмопояса при строительстве дома, так это о качестве бетона и способе его приготовления. Что касается качества, то это не ниже чем марка B15, а если говорить о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Бетон лучше готовить густой – он не так сильно раздавливает опалубку. Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона.
   Бетонирование армопояса фото

4. Ну и завершающий этап решения вопроса, как сделать армопояс, – это контроль застывания бетонной смеси. Сразу же после заливки бетон лучше накрыть целлофаном, уменьшив таким способом испарение влаги. Спустя пару дней, когда бетон наберет первичную прочность, опалубку можно снять (если, конечно, она разборная), а влажность набирающего прочность бетона поддерживать периодическим увлажнением. Следует понимать, что чем медленнее происходит процесс высыхания бетонного пояса, тем большую прочность он набирает.

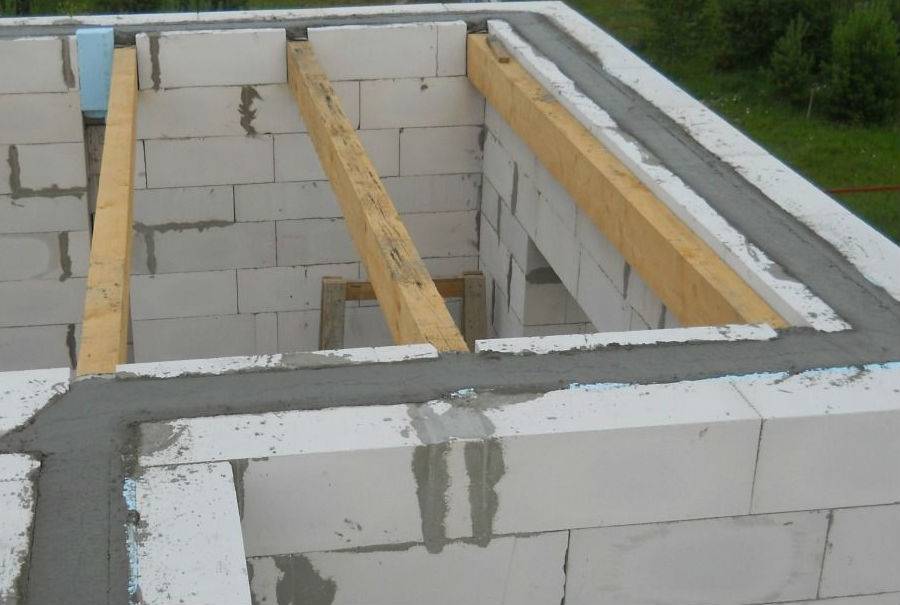

   Как сделать армопояс фото

На этом, пожалуй, можно и закончить. Уточню лишь оду деталь, касающуюся гидроизоляции сейсмопояса. Если вы планируете монтировать крышную конструкцию из дерева или металла, то армопояс следует накрыть рубероидом или современным прорезиненным битумным материалом для гидроизоляции. Таким способом вы защитите каркас крыши от влаги, поступающей из стен.

Автор статьи Александр Куликов

Армопояс своими руками — устройство, детально на фото и видео

Содержание статьи:

1. Назначение и конструкция армопояса

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, происходит осадка здания, вспучивание почвы вокруг него и т.д. Ну а сильный ветер и долгие ливни – негативно сказываются на целостности конструкции. Для защиты от таких воздействий, поверх стен создается армопояс своими руками из бетона. В нашей статье хотелось бы поговорить о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Например, бетонные перекрытия укладывают как раз поверх армирующего пояса. Многие ошибаются, думая, что перекрытия из дерева не нуждаются в армопоясе под мауэрлат.

Разобравшись с назначением, можно переходить к конструкции. В арсенале стандартного армопояса имеется два элемента – объемный каркас из арматуры, который подвергается жесткой сварке, и тяжелый бетон. Последний элемент является местом нахождения арматуры. Таким образом, армирующий пояс –несложная ведь. Однако, при изготовлении нужно учитывать множество особенностей и нюансов.

Устройство армопояса: этапы работы и их особенности

Для того чтобы оценить сложность работ и разобраться, как же изготавливают армированный пояс, обратимся к технологии. Она состоит из нескольких этапов. И, таким образом, дана инструкция для пользователей. Читайте также: «Как крепить мауэрлат к армопоясу».

1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.

2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.

3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.
4. Наконец, завершающий этап работы – контроль застывания бетонной массы. Залив бетон, накройте его целлофаном. Таким образом, вы уменьшите испарение влаги. На полное застывание бетона, как правило, уходит около двух дней. Снимите опалубку (при условии, что она разборная), и продолжайте поддерживать влажность бетона. Он только начинает набирать прочность и его необходимо увлажнять.

Вот и все – статья подошла к концу. Напоследок, хотелось бы уточнить одну деталь, которая касается гидроизоляции сейсмопояса. При использовании деревянной или металлической кровельной конструкции, накройте кирпичный армопояс рубероидом или современным прорезиненным битумным материалом. Эти меры необходимы для проведения гидроизоляции. Таким способом, каркас кровли будет надежно защищен от попадания влаги.
