В конструкции зданий имеются не только фундамент, стены и крыша, но и множество элементов, зачастую незаметных глазом, но определяющих прочность и устойчивость сооружения. К таким элементом относятся и армированные пояса, отсутствие которых существенно снижает прочность дома и может привести к его разрушению. О том, что такое армопояс, зачем он необходим, и как его возвести, рассказано в данной статье.

Армопояс (армированный пояс, сейсмопояс) – силовой элемент сооружений, выполненный в виде железобетонного монолитного контура (пояса) под и над несущими стенами. Данный элемент выполняет несколько функций:

• Оптимальное распределение нагрузки от перекрытий, стен верхних этажей и кровли на расположенные ниже стены и фундамент;
• Увеличение жесткости и устойчивости всей конструкции дома – пояс повышает устойчивость к подвижкам грунта, ветровым нагрузкам, сейсмическим нагрузкам и иным негативным факторам;
• В отдельных случаях – обустройство дверных и оконных проемов без использования перемычек;
• Армопояс верхнего этажа – жесткий монтаж стропильной системы на стены здания.

В малоэтажном строительстве прибегают к сооружению от одного до четырех армопоясов из бетона и арматуры или сварной сетки, каждый из которых выполняет одну или несколько из указанных функций. Некоторые типы домов (малоэтажные деревянные и кирпичные, одноэтажные с деревянными перекрытиями, дома на скальном основании) не требуют сооружения армированных поясов. Однако возведение сооружений из газобетонных блоков и некоторых других популярных в наше время материалов требует обязательного наличия сейсмопоясов. И именно от качества этого элемента в значительной степени зависит устойчивость, а значит комфорт и безопасность дома.

В зависимости от расположения и назначения выделяется четыре типа армированных поясов:

• Базовый разгрузочный пояс (основание) – расположен непосредственно под фундаментом, воспринимает нагрузку от всего сооружения;
• Цокольный пояс – расположен над фундаментом, воспринимает нагрузку от всех несущих стен;
• Межэтажный пояс – расположен между верхней частью стены и межэтажным перекрытием, воспринимает нагрузку от плит перекрытия и конструкций расположенного выше этажа;
• Пояс под мауэрлат – расположен между верхней частью стены и мауэрлатом, воспринимает вес крыши (стропильной системы с кровлей и плит перекрытия).

Количество поясов, как указывалось выше, зависит от типа и этажности домов. В кирпичных и деревянных домах армопояса может и вовсе не быть, либо использоваться укрепление фундамента (разгрузочный и цокольный пояса). В одноэтажных газобетонных сооружениях обустраиваются разгрузочный и цокольный пояса, а также армопояс под мауэрлат. В двухэтажных сооружениях добавляется межэтажный сейсмопояс.

В общем случае пояс является железобетонной монолитной конструкцией, которая изготавливается путем заливки бетона в опалубку или иную ограждающую конструкцию с заранее установленным армирующим каркасом. Каркас может изготавливаться из арматуры и вязальной проволоки, либо из сварной сетки различных марок. Армирующие пояса имеют конструктивные отличия в зависимости от своего положения и особенностей дома.

Базовый разгрузочный армопояс

Располагается под фундаментом, для эффективного распределения нагрузки ширина пояса должна быть на 300 – 400 мм больше ширины фундамента, а высота – в пределах 400 – 500 мм.

Цокольный армопояс

Располагается непосредственно на фундаменте, он имеет ту же ширину, что и фундамент, и высоте от 20 до 40 см в зависимости от толщины стен. Данный элемент изготавливается по опалубочной технологии, для каркаса используются арматура диаметром 14 – 18 мм с поперечными связями диаметром 6 – 8 мм или сварной сеткой из проволоки того же диаметра с шагом 15 или 20 см.

Межэтажный армопояс

Располагается непосредственно на верхней части стены, воспринимает нагрузку от плит перекрытия. Изготавливается по опалубочной технологии с применением арматуры или сварной сетки из проволоки 10 – 12 мм. В зданиях со стенами из газобетона вместо опалубки могут использоваться перегородочные блоки (при стенах шириной не менее 40 см) или U-блоки со специально выполненным желобом.

Армпопояс под мауэрлат

В целом, его конструкция и характеристики аналогичны межэтажному поясу, однако в него по всему периметру внедряются вертикальные анкеры для монтажа мауэрлата. Анкеры могут связываться с арматурным каркасом из той же сварной сетки, или устанавливаться отдельно на временных проставках.

Армопояс из кирпича

Отдельную категорию составляет армокирпичный пояс, который может использоваться при возведении легких хозяйственных построек. Пояс возводится из трех-пяти рядов кирпича, между рядами которого проложена сварная сетка из проволоки диаметром 4 – 5 мм и шагом 3 – 5 см.

Для изготовления сейсмопоясов рекомендуется использовать бетон марок М200 и М250 из цемента марок М400 или М500.

Технология изготовления армопояса не отличается от сооружения иных монолитных конструкций из бетона. Заливку бетона следует производить в теплое время года, для предотвращения быстрого высыхания пояс на два-три дня накрывается пленкой, при высоких температурах воздуха бетон в течение двух трех дней нужно смачивать. Номинальную прочность конструкция приобретает примерно через неделю. При правильном подборе материалов и соблюдении технологии сооружения пояс может служить на протяжении многих десятилетий, уверенно выполняя возложенные на него функции.

Что такое армопояс, зачем он нужен и как сделать его своими руками

Строительство жилого дома из пористых блочных стеновых материалов популярно по ряду причин. Основная из них: при наличии минимальных строительных навыков возводится такое здание быстро и несложно. Но для усиления стен из газосиликата, пенобетона, керамзитобетона и прочих аналогичных лёгких материалов, обязательно требуется дополнительная строительная операция — устройство армированного пояса. Как правило, для его возведения используется монолитный бетон, но вполне допустимо применение обычного полнотелого керамического кирпича.

Армопояс из кирпича на стены из газобетона представляет собой обычную кладку, усиленную арматурой.

Эта дополняющая конструкция выполняется на различных этапах возведения стен в зависимости от предназначения.

Где устанавливается

Армопояс может располагаться:

• ниже фундамента;
• над уровнем земли, в цокольной части строения;
• под межэтажными плитными перекрытиями;
• под мауэрлатом.

Во всех вариантах пояс устраивается по всему наружному периметру здания, иногда – связывает все несущие стены.

Когда необходим

В каких случаях необходим армопояс:

• предполагаемая высота здания – два и более этажа;
• климатические условия в месте строительства экстремальны в плане перепадов температур, выпадения осадков, сейсмических показателей, силы ветров;
• грунты под сооружением нестабильные, сыпучие, илистые, водонасыщенные, — любые, способные дать неравномерную усадку здания;
• фундамент дома — свайный либо столбчатый;
• стеновой материал — облегчённые, пористые, вспененные блочные материалы, имеющие недостаточные показатели устойчивости к балкам и плитам перекрытия;
• система стропил предполагает применение анкеров, шпилек.

Видео по теме армированного пояса

Армированный пояс — это замкнутая железобетонная монолитная конструкция, проходящая по периметру всего здания.

Армопояс нужен для того, чтобы повышалось сопротивление здания деформации и различного рода нагрузкам, таким как воздействие ветра, перепады температур, неравномерная усадка конструкции и земли под ней. Если здание строится из газосиликата, то наличие армопояса просто необходимо. Это объясняется тем, что блоки из газосиликата не обладают устойчивостью к деформациям и точечные нагрузки переносят плохо. Если вы решили строить дом, в котором больше одного этажа, то и армопояс должен быть не один. Наличие армируемого фундамента — основное условие при строительстве. Теперь разберемся, как сделать армированный пояс, и что для этого потребуется.

Межэтажный или разгрузочный пояс сооружают не только для укрепления стен, но и для равномерного распределения нагрузки от плит на всю конструкцию.

Выделяют 4 основных вида армопояса:

• ростверк;
• цокольный армопояс;
• межэтажный пояс;
• разгрузочный пояс.

Для замешивания бетона можно использовать покупную бетономешалку, а можно изготовить ее своими руками.

Прежде чем начать делать армирующий пояс, подготовим инструмент и материалы, которые понадобятся:

• доски;
• песок;
• цемент;
• щебень;
• арматура;
• проволока, чтобы вязать арматуру;
• саморезы;
• бетономешалка;
• сварочный аппарат;
• лопата;
• кирпич;
• ломик или фомка.

Функции армопояса

Основные аргументы в пользу армопояса:

1. Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
2. Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
3. Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
4. Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

Армопояс под мауэрлат.

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

• Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
• Стены строения возводятся из камня, кирпича, монолитного бетона.
• Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Важно! Часто показателей прочности блоков из газобетона, керамзитобетона, арболита достаточно для сопротивления нагрузкам небольшого одноэтажного и даже двухэтажного дома.

Гидроизоляция и утепление

Теплопроводность кирпича значительно выше, чем газобетона. Поэтому кирпичный пояс рекомендуется утеплить. Сделать это можно различными способами, многое зависит от дальнейших вариантов отделки внутренних и наружных стен здания. Один из наиболее часто встречающихся вариантов утепления, — армопояс прячется за тонкой перегородкой из газобетона, устроенной со стороны внутренних помещений.

После схватывания раствора верх кладки укрывается гидроизоляционным слоем из рубероида или его аналогов. Это предотвратит образование конденсата на деревянных конструкциях, опирающихся на армопояс.

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

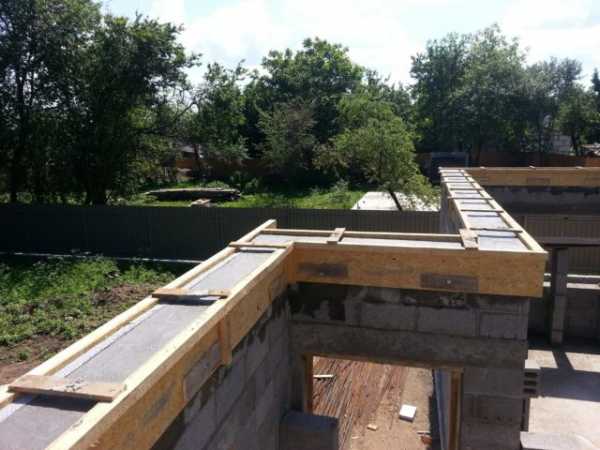

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

Зачем загородному дому арматура

Есть одно условие, при выполнении которого никаких армопоясов в строительстве индивидуального жилья не требуется – это строительство по традиционным технологиям и с применением таких же традиционных материалов.

Попробуем распределить дома по видам и по необходимости устройства армопоясов при их возведении.

Кирпичный дом

Тяжёлое строение даже для одного этажа. По этой причине фундамент возводится, как правило, монолитный, ниже глубины промерзания.

Монолитный фундамент и армопояс

Монолитное основание обязательно армируется. Стержни арматуры располагаются вертикально, горизонтально, перевязываются между собой. Так обеспечивается прочность фундамента и его великолепные несущие свойства.

Где в фундаменте или цоколе нужен дополнительный армопояс? Нигде: под фундаментом или сверху устройство пояса– это всего лишь увеличение высоты фундамента.

Само понятие «армопояс» для монолитного фундамента не применяется. Кто всё-таки делает дополнительную армоленту над фундаментом – тот просто выравнивает монолитное основание по единой отметке, то есть исправляет ошибку по высоте или выравнивает горизонтальный уровень.

Вывод: устройство армопояса в монолитном фундаменте — пустая трата денег и ненужный расход материалов.

Стены, кровля и армопояс

Для вековой эксплуатации кирпичных и каменных стен необходимы прочный фундамент и квалифицированное исполнение кладки стен. Никаких армирующих поясов для цельных каменных стеновых конструкций не требуется.

Не нужен армопояс и в случае межэтажного (чердачного) перекрытия таких стен железобетонными плитами, достаточно качественного кирпича и закладных металлических деталей в кладке. Устройство пояса для опирания стропильной конструкции также нецелесообразно – достаточно деревянных мауэрлатов. Всё сказанное правомерно и для стен, возведённых по монолитной технологии.

Вывод: в кирпичном доме с монолитным фундаментом армопояс не применяется. Использование блоков типа ФБС для фундаментов также исключает применение технологии дополнительного ленточного армирования.

Армопояс в каркасном строении

В строительстве всё больше используются каркасные технологии. Это означает, что стены возводятся из облегчённых материалов: деревянного каркаса, внутренней/внешней обшивки и утеплителя. Тяжёлый армопояс поверх стены будет в таком строении чужеродным элементом, не выполняющим никаких функциональных задач.

Всё зависит от вида фундамента. Если основа каркасного здания – монолитная плита, то армопоясу в этом сооружении места нет. Но если применяются столбчатый или свайный вариант основания для каркасника, то армопояс в нём – ростверк (или рандбалка).

Столбы или сваи фундамента обвязываются железобетонным поясом-ростверком, на который и монтируется каркас здания. Характеристики ростверка рассчитываются на нагрузки, он может быть разным по насыщенности арматурой, по линейным параметрам, но, по сути, это тот же армопояс. Так же как и монолитный армированный ленточный фундамент, который для каркасных домов практически не применяется.

Армопояс в домах из штучных блоков

Под штучными рядовыми блоками понимаются изделия для возведения стен, изготовленные из самых разнообразных материалов. Их множество, ведь блок можно изготовить литьём или прессованием почти из любых материалов. Но в большей степени застройщиков интересует применение армопояса в домах, стены которых сложены из газоблоков или пеноблоков. Разумеется, — и в этих случаях использование поясного армирования зависит от вида фундамента.

Армопояс для фундамента и цоколя строений из блоков

Стоит повторить, что ленточные фундаменты, выполненные из монолитного армированного по всем правилам, не требуют дополнительного усиления ни снизу, ни сверху. Для свайных и столбчатых заглублённых фундаментов выполняется аналог армопояса – ростверк.

Но наши российские умельцы используют для устройства самые немыслимые комбинации технологий. Именно поэтому, при возведении оснований из штучных стеновых бетонных блоков, шлакоблоков, мелкозаглублённых, неармированных, и прочих подобных, армопояс желателен во всех его функциональных направлениях.

Варианты:

• под фундаментом в виде сплошной армированной ленты, по ширине превышающей сам фундамент примерно в полтора раза;
• над фундаментом по типу ростверка – на ширину стен;
• в стенах на любом уровне – на ширину стен либо менее, с учётом утеплителя;
• под межэтажные и чердачные перекрытия – в зависимости от вида перекрытия или стропильной системы.

Если подходить к вопросу армирования с точки зрения здравого смысла, то возникает ощущение, что придумали армопояс недобросовестные производители строительных стеновых материалов.

Армирование стен

Из всех видов блоков, предлагаемых на рынке, доверие вызывают только газоблоки. Не потому, что они самые лучшие, иногда бывает совсем наоборот, а потому, что их могут изготовить только в заводских условиях, такова технология. Армопояс для стен из разных материалов:

• Газоблоки. Заводские изделия предполагают наличие у материала свойств, обозначенных в паспорте изделия. А там сказано, что для строительства одноэтажного, а иногда и более высокого дома, не требуется устройство дополнительных усиливающих конструкций. То есть – армопояс не нужен.
• Пеноблоки. По характеристикам эти изделия совсем немного уступают газоблокам, но проблема в другом: на рынке появилось слишком много поддельных изделий — слишком доступна и недорога технология изготовления пеноблоков. Поэтому для стен из пенобетонных изделий армирование необходимо. Причём, чем чаще – тем лучше, по причине неизвестного качества.
• Шлаковые, керамзитовые и прочие подобные изделия армировать необходимо. Причины те же, что и с пеноблоками — плохо поддающийся расчётам на нагрузки материал.

Количество и параметры армопоясов для блочных стен выбирают сами застройщики или приглашённые на строительство специалисты.

Стоит ли делать армпояс из кирпича?

Так стоит ли рисковать и вместо полноценного армопояса из бетона и арматуры делать армпояс из кирпича? На наш взгляд — нет! Кирпичная кладка лишь немного прочнее кладки из блоков, даже если она армирована. Два или три ряда кирпичей не смогут равномерно распределять всю нагрузку по стен. Это приведёт к тому, что некоторые фрагменты и участки кирпичной кладки будут испытывать повышенное давление, по сравнению с остальной стеной, а это опасно появлением трещин и даже полным разрушением стены. Поэтому правильно будет не рисковать, и сделать полноценное усиление армопоясом из железобетона.

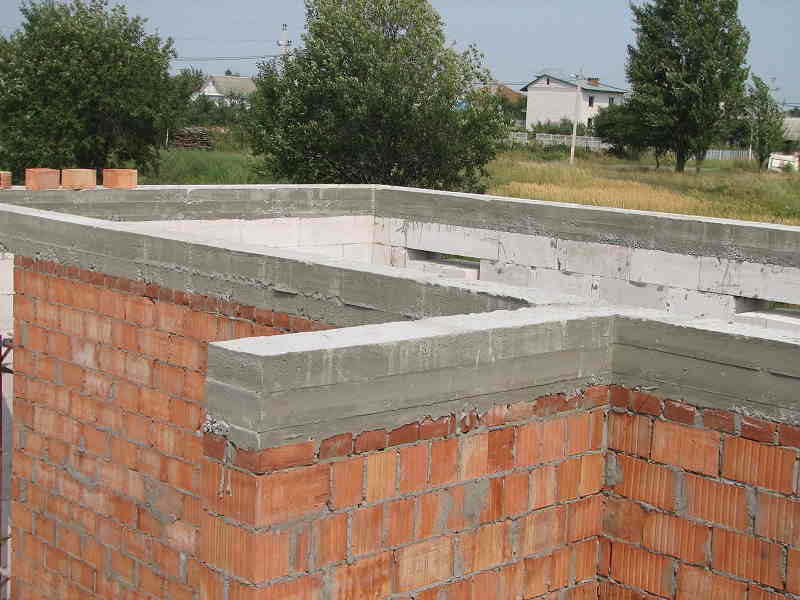

Монолитный пояс – это армированная железобетонная балка, которую делают, в основном, под перекрытием в стенах из кладки.

На первый взгляд, назначение такого пояса непонятно: можно ведь перекрытие опереть сразу на кладку и никаких поясов не устраивать. Как говорится, «дешево и сердито».Разберем причины для устройства монолитного пояса.

1. Если материал кладки стен плохо несет нагрузку от перекрытия. В кирпичной стене из полнотелого кирпича, например, монолитный пояс не нужен, а вот в стене из шлакоблока при опирании перекрытия большого пролета такой пояс необходим.

В месте опирания плиты сосредотачивается значительная нагрузка (от перекрытия, полов, людей и мебели), и вся она приходится не равномерно на стену, а увеличивается в сторону опирания плит. Некоторые кладочные материалы (шлакоблок, пено- и газобетон, ракушечник и др.) плохо работают на воздействие такой сосредоточенной нагрузки, и могут просто начать разрушаться. Такой тип разрушения называется смятие. Можно выполнить специальный расчет кладки, чтобы определить, нужен ли распределительный монолитный пояс. Но в некоторых случаях (при использовании шлакоблока, пенобетона), монолитный пояс необходимо делать из конструктивных соображений, обусловленных опытом строительства из данных материалов.

2. Если здание строится на слабых грунтах (например, на просадочных). Такие грунты имеют свойство через некоторое время, при замачивании или других неблагоприятных факторах, значительно деформироваться – сжиматься под весом здания. При этом часть дома может просесть, в результате и образуются трещины в стенах, фундаменте. Одним из мероприятий, защищающих от неблагоприятного воздействия просадки, является устройство непрерывного монолитного пояса под перекрытиями. Он служит стяжкой дому и при незначительных осадках может предотвратить образование трещин. Если вы собираетесь строить дом, первым делом осмотрите дома на соседних участках (желательно те, которые построены были давно). Если в стенах есть наклонные трещины, идущие от земли вверх, от крыши вниз или от углов окон вверх, то это первый признак того, что монолитный пояс в вашем доме лишним не будет.

3. Если дом строится в сейсмическом районе (в Украине это Крым), устройство монолитных поясов обязательно.

4. В многоэтажных домах также по нормам требуется устройство монолитных поясов.

Как выполнить монолитный пояс – см. в теме «Сборное перекрытие или монолит»

.

Внимание!

Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ» .

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

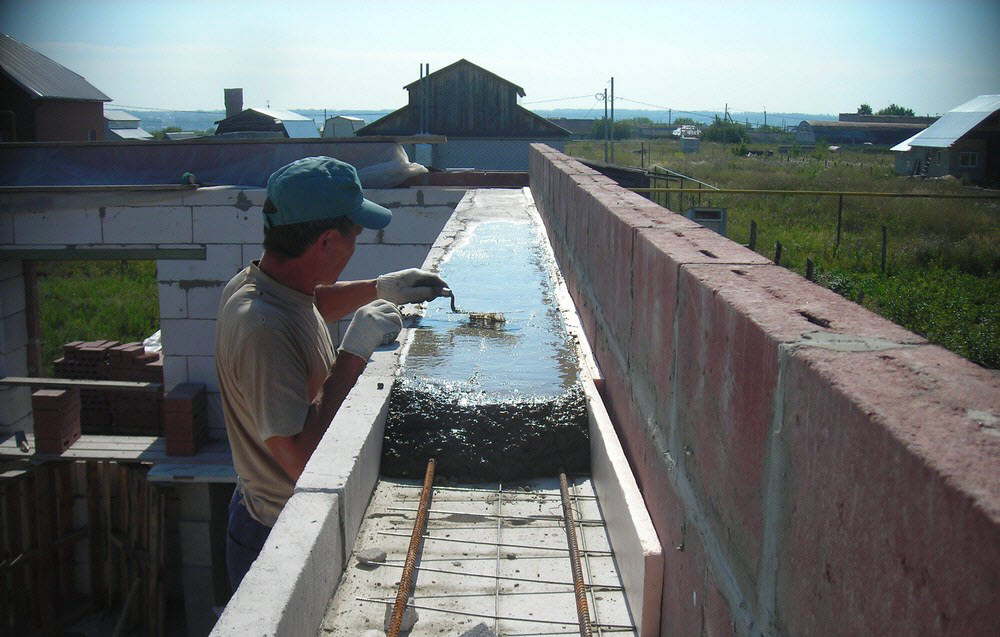

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Важно! Армопояс может усилить жёсткость здания только в том случае, если он достаточно пригружен сверху.

Технология создания

Чтобы не возникало проблем при возведении армированного пояса из кирпича, лучше воспользоваться услугами проверенного подрядчика. Также можно попробовать работать самостоятельно, но при этом придерживаться инструкции:

1. Сначала готовят раствор для кладки – сделать это можно вручную с помощью дрели и насадки «миксер» или же с применением бетономешалки. Цемент, песок и добавки смешивают с водой и замешивают раствор хорошей вязкой консистенции, с которым можно работать шпателем или кельмой.
   Поверхность очищают от мусора и пыли, укладывают первый ряд кирпича. Обязательно ровность кладки проверяют с помощью строительного уровня. Если толщина стены составляет 30 см, то кирпич кладут в два ряда. Промежутки заполняют четвертинками.
2. Укладка стальной проволоки. Сетка укладывается по всему периметру кладки. Ее боковые части должны быть перевязаны с помощью гибкой проволоки. Это обеспечивает жесткость каркасу по всему периметру пояса. Ячейки сетки могут иметь прямоугольную или квадратную форму.
3. Второй ряд кирпичей укладывают по аналогичной схеме, также проверяя ровность уровнем или лазерным нивелиром. После укладки второго ряда, его также армируют сеткой.
4. Третий ряд кирпича должен быть тычковым. Здесь мастер ориентируется на внутреннюю плоскость стены. Снаружи остается зазор, он заполняется четвертинами или минеральной ватой в качестве утеплителя.

Если после кладки будет применяться минеральная вата, то необходимо на том же этапе соорудить вентилируемый фасад.

Справка! Если армированный пояс кладется на газобетон, то необходимо уделить внимание укреплению последнего ряда газобетона. Для этого штроборезом делают отверстия в камне и прокладывают в нем арматуру.

Крепление мауэрлата к газобетону с армопоясом и без него

Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, располагаемого в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего Армопояс?

Как известно, газобетон отличается высокой чувствительностью к локальным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, есть вероятность, что он треснет или даже треснет. Для предотвращения таких изменений устраивают армопаузу, она также позволяет избежать скольжения и деформации блоков, к чему приводит неравномерное давление общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в разделении нагрузки от конструкции крыши по всем стенам. Древесина используется в основном для изготовления крепежных изделий. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из газобетона было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенную с соседними элементами. Брусья должны находиться внутри кладки, выходя наружу не менее чем на 5-6 см. Для опирания мауэрлата по внешнему краю стены делается кирпичный парапет, отдельные части которого скрепляются прямым замком.

Способы крепления мауэрлата к стенам из газобетона

Возможно применение нескольких приемов, подходящих для разных условий:

• Фиксация скобами, заделанными в кладку;
• Анкерное крепление на основе армопояса;
• Крепление мауэрлата к газобетонной проволоке.

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного прохождения стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. Затем с помощью металлической проволоки мауэрлат крепится к стене.

Армопояс

Монтаж мауэрлата к газобетону с армопоясом наиболее предпочтителен, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа фиксаторов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома, при этом заранее закрепляя ее, создаются фиксаторы для мауэрлата. Самый простой вариант – использование П-образных блочных элементов в виде водосточного желоба по периметру наружных конструкций стены, причем перерывов быть не должно. Далее формируется пропил на уголках. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смесью. Для обеспечения монолитности масса заливается в один прием. Перед этим на армированном поясе закрепляют анкер с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также фиксируются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных фиксаторов должно совпадать. Необходимо заранее определить оптимальное расположение элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным угольником, или элементы в виде Г-образной формы. Их фиксация производится при укладке блоков в несколько рядов до верха, при этом длины должно хватить на контргайку и толщину брусков. Процесс аналогичен анкерному методу: брусок надевается на шпильки при застывании кладки и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привинчивания болтов к раме и их дополнительного погружения в бетон. Достаточно надеть мауэрлат на шпильки и с помощью гаек подтянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяются монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой пазы с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкерами.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если использовать шнур и уровень, с жидким бетоном работать сложнее. В первую очередь устанавливается точное расположение креплений, на доске отмечаются точки верхних частей болтов, позже они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем балка крепится к стене. Основание стропил крепится на болты, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения замков. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо из-за развития интенсивной гнили дерева, для предотвращения этого процесса применяется гидроизоляционный материал, уложенный в два слоя. В качестве него могут выступать как современные варианты, так и привычные, например, полиэтилен или рубероид.

При использовании провода достаточно проделать отверстие на расстоянии не более 35 см для всех креплений, пропустить провод, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены и Мауэрлат.

Следует отметить, что пильные диски нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотной фиксации мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типу конструкции (висячая или носовая).

Навесная версия может иметь разные интерфейсы. Наиболее распространено крепление с жестким интерфейсом, при этом отсутствует возможность смещения и поворота. Также используется скользящее сопряжение, обеспечивающее перемещение балки и поворот относительно стержня. Последний вариант уменьшает расширение древесины, вызванное температурным воздействием, и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего интерфейса используются три метода:

• Применение специального металлического крепежа для соединения стропил;
• Снятие балки со стен и фиксация ее пластиной;
• Создание запилов в дощатом стропиле и установка его на мауэрлат с применением уголков, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные постройки, а также конструкции из дерева. Ввиду того, что и каркасные, и деревянные дома заметно поддаются усадке, при отсутствии возможности одновременного смещения здания и короба крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен и стропил. Для создания жесткого сопряжения потребуются опорные бруски длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки. Стропильная балка с бруском должна упираться в конструкцию мауэрлата в соответствии с прижимной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с двух сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои особенности, которые необходимо учитывать при обустройстве, чтобы можно было предотвратить проблемы с кровельным покрытием. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют получение надежной кровли, которая долгие годы будет защищать дом от холода и атмосферные осадки. При строительстве не экономьте на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Способ изготовления армопояса для газобетона

Армопояс для газобетона, как и для других видов строительных материалов, предназначен для усиления здания, что позволяет повысить устойчивость последнего к повышенным нагрузкам. Также предотвращает деформации, связанные с неравномерной усадкой самой конструкции и грунта под ней, от воздействия ветра и перепадов температур. Это монолитная конструкция из железобетона, расположенная по всему периметру здания.

Зачем делать армопояс для газобетона?

Данная процедура является обязательной, и на это есть ряд причин. Их следует описать более подробно. В процессе возведения стропильной конструкции мауэрлат крепят к стене с помощью анкеров и шпилек, создавая точечную нагрузку. Газобетон не справляется с такой нагрузкой, и из-за этого в блоках могут появиться трещины. Если речь идет об использовании подвесных конструкций в стропильной системе, на стены создается дополнительная нагрузка. Обладает распирающим эффектом. Армопояс для газобетона в этом случае необходим не только для придания жесткости каркасу, но и для распределения нагрузки на весь дом.

Если балки стропильной системы укладывать прямо на газобетон, то это может привести к целому ряду неприятностей. При отсутствии армопояса малейшее отклонение уровня кровли вполне может привести к появлению точечной нагрузки, что приводит к образованию трещин.

При строительстве двухэтажных зданий требуется устраивать несколько армирующих поясов, не менее двух. Их точное количество зависит от материала, выбранного для возведения стен. Между первым и вторым этажом необходимо устроить армопояс для газобетона, что обусловлено опиранием на него перекрытий. Между вторым этажом и крышей тоже необходимо. Не исключено, что вам потребуется сделать фундамент армопояса.

Нужно понять, как это сделать. Обычно опалубка для армирующего пояса выполняется в виде каркаса из досок, скрепленных снаружи. Этот метод является не только самым простым, но и наиболее часто используемым. Обычно там высота 30 сантиметров, а его толщина не должна превышать ширину стены. Или вы можете сделать это немного уже. Нижняя часть опалубки крепится к стене с помощью саморезов, а сверху необходимо использовать шпалы через каждые 80-100 сантиметров. Это позволит конструкции сохранить бетон при заливке.

Если вас интересует дальнейшее утепление стен, то армирование для газобетона не должно быть заподлицо, опалубку нужно сдвинуть немного глубже. Эти ниши затем будут заполнены теплоизоляционным материалом.

Если в качестве перекрытий не используются бетонные плиты, достаточно сделать каркас из пары арматурных стержней, которые соединяются перемычками. Он будет выполнен в виде лестницы.
