Армирование плиты перекрытия, как правильно делать, полезные советы.

Полезные советы при армировании плит будут пустым звуком, если не изучить и понять базовые принципы армировки. Любая схема армирования для пустотелых или сплошных плит основана именно на данных принципах. Мы подскажем, как правильно сделать армирование для различных видов плит перекрытия.

Назначение плит перекрытия

Общепринятым железобетонным изделием, предназначенным для обустройства перекрытий межэтажных или между подвалом и 1 этажом, являются плиты перекрытия.

Для придания прочности при производстве данного вида изделий используют твердый и легкий бетон, усиленный арматурой. В процессе армирования монолитной плиты перекрытия изделие приобретает улучшенные качества: устойчивость к нагрузкам, огнестойкость и долговечность. Срок эксплуатации армированной плиты перекрытия достигает нескольких десятилетий.


Кроме строительства, существующие виды ЖБИ плит перекрытия используют для возведения сооружений теплотрасс и панелей коммуникационных.

Схемы армирования, виды

В процессе монтажа плиты перекрытия могут приобретать положение опоры по контуру, свободное опирание или иметь защемление на опорах. В любом случае монтажа необходимо произвести расчет армирования плиты перекрытия.

Расчетные схемы армирования предназначены для балочных и многопролетных перекрытий.

Для балочных плит и усилий, действующих в одном направлении, относят схемы:

•        консольные (защемление плиты в одной кромке)

•        однопролетные  разрезные

•        многопролетные.

Согласно нормативным документам, к балочным плитам перекрытия относят прямоугольные плоские равномерно нагруженные плиты. Опирание плит может быть по контуру, по двум противоположным сторонам либо по защемленным 3-4 сторонам в зависимости от соотношения пролета.

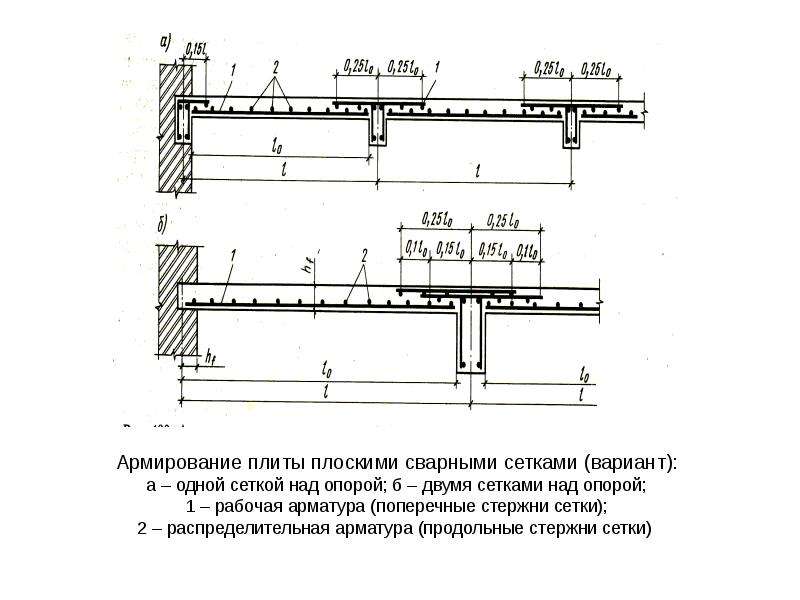

Для многопролетных неразрезных плит существуют свои расчетные схемы армирования, отвечающие требованиям нормативных документов:

•        СНиП 52-01-2003 «Бетонные и железобетонные конструкции»

•        СНиП 3. 03.01-87 и ГОСТ Р 52086-2003.

Для расчета определения типа армирования, полезных нагрузок и длины плит используют специальные графики и таблицы.

Для расчета схем армирования существуют специальные программные расчетные комплексы (LIRA). Рассчитать собственноручно подобную схему без базовых знаний расчетчика достаточно сложно.

Плиты перекрытия, какие виды существуют

маркировка

Отличить категорию плит перекрытия позволяет стандартная маркировка, которая является основным критерием при выборе изделия. Смысловая аббревиатура обозначает тип изделия:

•        плита перекрытия (ПК)

•        внутренний настил (НВ)

•        плита настила облегченная (ПНО).

Цифры, идущие после буквенной аббревиатуры, обозначают габаритные размеры плиты, указанные в дециметрах.

виды

Различают следующие виды плит перекрытия:

•        сплошные (монолитные)

•        пустотелые (пустотные)

•        специального назначения.


Сплошные железобетонные плиты (П) используют при создании перекрытий в жилых и общестроительных сооружениях. Например, плита П-48-12-22-8АТ5 толщиной 220 мм весом 2,65 т. За счет значительной массы монолитная плита перекрытия обеспечивает при монтаже необходимую звукоизоляцию.

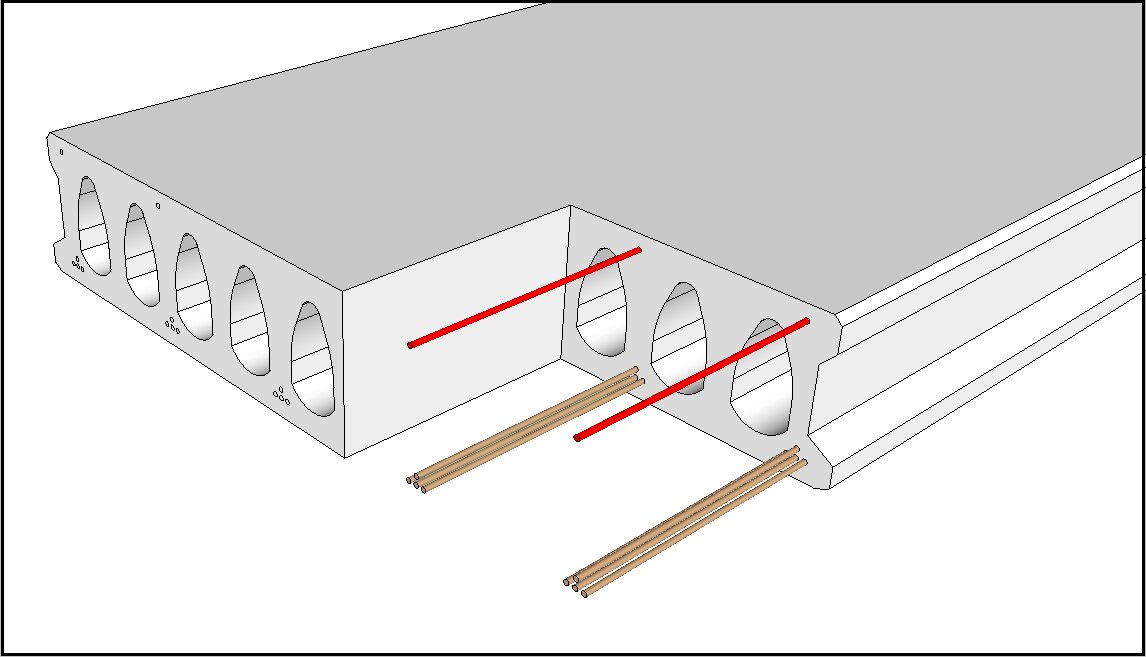

Пустотные (ПК) плиты перекрытия имеют пустоты круглой или овальной формы. У плит с пустотами круглыми стандартная высота равна 220 мм. Пустотные плиты выпускают следующих размеров: ширина 100, 120, 150 мм.

Вот так выглядит обозначение наиболее используемой плиты:  ПК45-12-8 весом 1,58 т.

Базовая схема армирования плит

Схема армирования зависит от вида изделия из железобетона, но общие принципы и базовая схема армирования должны быть заложены. Это обусловлено идентичным методом работы всех ЖБИ конструкций – нагрузка происходит сверху и распределяется вниз на всю площадь плиты покрытия. Основной рабочей нагрузкой арматуры является нижняя, а на верхнюю часть приходится сжимающая нагрузка. Нижняя часть арматуры испытывает значительное растяжение.

Базовое стандартное армирование плит состоит из элементов:

в нижней части

•        рабочих стержней арматуры

в верхней части

•        рабочих стержней, подставки для катанки, перераспределяющего армирования.

Для справки: диаметр рабочих стержней для обеих частей одинаковый.

обязательное армирование

Подскажем, что обязательному армированию подлежат:

•        середина плиты

•        ореолы скопления нагрузок

•        места касания плиты с опорами

•        места соприкосновения с технологическими отверстиями.

правила армирования

Армирование плит перекрытия выполняют согласно технологическим требованиям:

•        напряженная сетка плиты

•        пролеты, имеющие длину более 8 м.

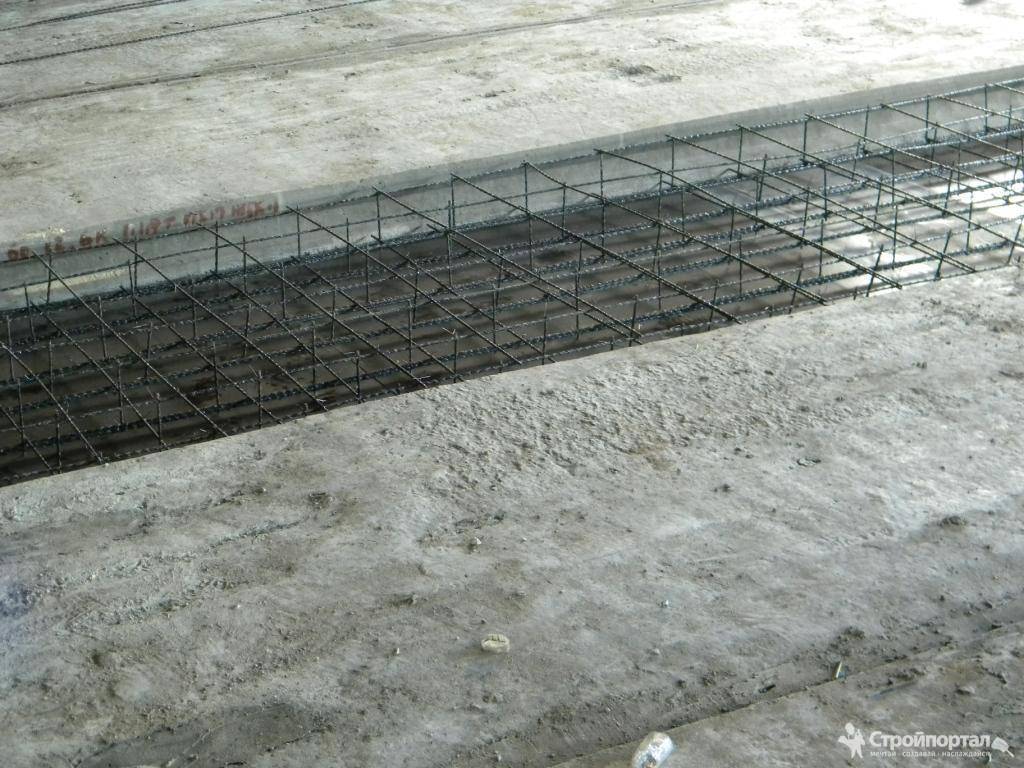

стыки соединения

При использование многопустотных плит перекрытия в качестве диафрагмы жесткости, особое внимание уделяют стыкам соединений. Армирование играет важную роль и не допускает смещение плит по горизонтали. Стыки по длине плиты воспринимают срезающие усилия.

Продольные стыки существуют между краями плит пустотных и балками, идущими параллельно перекрытию. Для продольных стыков характерна передача усилия среза в плоскости перекрытия. Напрашивается вывод, как правильно делать армирование в мудреных схемах?

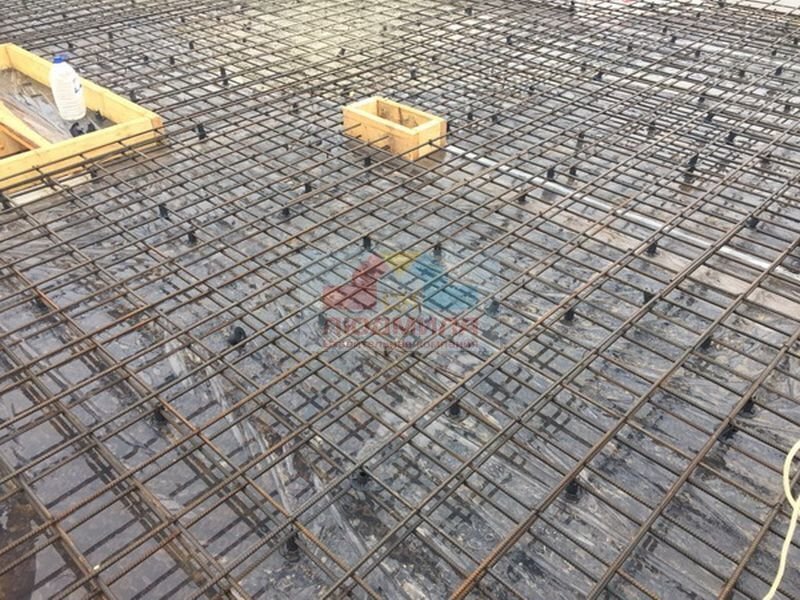

Делаем армирование плиты монолитной

Мероприятия по армированию производят после сооружения опалубки. Между арматурной сеткой (верхней и нижней) закладывают вертикальные разделители. Для этого используют крюки или петли, которые в местах опирания перекрытия усиливают Г или П-образными элементами. Усиление производят по всему контуру плиты, при этом основная нагрузка передается нижнему слою.

Поэтому нижний слой арматуры должен быть мощнее. Усилению подлежат верхний пояс арматуры, а нижний в середине, при соблюдении неразрывности стержневого ковра. По всей площади фиксируют вилки для укладки ригелей.

Затем на стойки выкладывают ригели направляющие и подпорные, на которых будет расположена обшивка горизонтальной опалубки и монтаж дощатых ограждений.

Образованная система должна исключить содержание зазоров или щелей. Получившиеся зазоры заполняют монтажной пеной. Мелкие щели после бетонной заливки будут заполнены щебнем.

Армирование пустотной (многопустотной) плиты

Армирование многопустотных плит начинают с создания наглядного чертежа. Каркас армирования изготавливают из стальной проволоки и стержневой арматуры, в некоторых случаях используют канаты.

Усиление производят по схеме, аналогичной армированию монолитной плиты, почти как в этом видео.

Армирование платформы перекрытия

Для создания надежного перекрытия необходимо правильно сделать армирование, которое обеспечит прочность при нагрузках на изгиб и равномерно распределит давление на фундамент. Монолитные плиты перекрытия будут стоить дешевле, потому что не требуют наличия на участке грузоподъемной техники. Сделать предварительные расчеты для небольших пролетов можно самостоятельно по формулам нормативных документов

Блок: 1/6 | Кол-во символов: 400
Источник: http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html

Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

  • стандартные железобетонные плиты различных конструкций;
  • монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

  • многопустотной – с круглыми продольными отверстиями;
  • ребристой – сложный профиль поверхности;
  • пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

  • наличие стыков;
  • использование грузоподъемной техники;
  • подходят только под стандартные размеры помещений;
  • невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

Блок: 2/6 | Кол-во символов: 1425
Источник: http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya. html

Что нужно знать об армировании перекрытий

Для осуществления армирования бетона применяют арматурный стальной прут. Его толщина варьируется от 8 до 14 мм при толщине плиты до 150 мм. при покупке готовых плит перекрытий необходимо учитывать то обстоятельство, что они выпускаются на заводах сплошными, ребристыми и пустотелыми. Особой популярностью пользуется последний вариант. Это обусловлено тем, что благодаря пустотам внутри бетонного монолита, такие плиты обладают относительно небольшим весом, прекрасными показателями теплоизоляции, плохой звукопроницаемостью, а также неплохо выдерживают деформацию.

Производят плиты перекрытия из тяжелого марок бетона. Их стандартные размеры характеризуются тремя величинами: длина – 4, 5 или 6 м, толщина – 140, 180 либо 220 мм, допустимая нагрузка – 150, 190 или 230 кг/м2.

При этом стоит понимать, что покупные плиты при укладке всегда образуют стыки, которые могут быть и ступенчатыми, что отрицательно влияет на ровность поверхности, образуемой ими. Если же произвести армирование монолитной плиты перекрытия своими руками, то мы получим однородную и ровную поверхность без стыков.

Схема армирования монолитной бетонной плиты перекрытия

Блок: 2/5 | Кол-во символов: 1179
Источник: https://StroyVopros.net/raznoe/armirovanie-monolitnoy-plityi-perekryitiya-svoimi-rukami.html

Преимущества плит перекрытия армированного типа

Армирование перекрытия в местах его опирания на колонны сильно отличатся от обычного армирования, в этих местах требуются дополнительные объемные усиления: 1 — основныая сетка; 2 — дополнительное усиление основной сетки; 3 — «П» образные усиления краев плиты; 4 — «Г» образное усиление углов плиты; 5 — несущие стены.

Абсолютно все виды армированных плит перекрытия советуют примененять в покрытиях общественных и жилых зданий, в которых присутствуют стены из ячеистобетонных блоков, крупных блоков и кирпича. Плиты также подходят для зданий с максимальной влажностью воздуха до 60% и для сооружений, в которых присутствуют пароизоляционные особенности во внутренней плоскости стен с максимальной влажностью воздуха до 75%. При этом глубина опоры платформ не должна составлять менее 80 мм.

Плиты армированного типа дают возможность не только добиться эффективного отепления зданий, но и ускорить общий процесс строительства и увеличить процент звукоизоляции. Небольшая масса плит армирования и бетонных перемычек понижает нагрузку на основание и стены. Помимо всего прочего, это несет под собой еще и экономическую выгоду при постройке дома. Сама процедура армирования пустотных платформ перекрытия не требует применения огромной строительной техники (к примеру, подъемного крана), что, несомненно, упрощает постройку и является большим преимуществом.

Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома.

В итоге, применяя данные платформы перекрытия, общее сооружение будет иметь достаточно большую прочность и сможет без труда выдержать огромные напряжения и внешние факторы, такие как огонь, продолжительное время. Для сравнения этих железобетонных конструкций с другими материалами стоит сказать, что дерево способно выдерживать прямое воздействие огня не более 25 минут, в то время как монолитные платформы — более одного часа.

Возведение монолитных конструкций с применением крупных блоков и платформ перекрытия дает возможность строить дома любых размеров и сложности. В процессе создания платформ перекрытия присутствует возможность перекрывать помещение, имеющее неверную геометрию стен. Соответственно, возможно создавать даже наиболее диковинные по своим габаритам перекрытия. Опорой для такого армированного перекрытия в данном случае выступают не столько стены, сколько колонны, благодаря которым общая планировка здания будет иметь более свободный вид.

Для того чтобы качественно выполнить армирование плиты перекрытия и расчет всех нужных аспектов на стадии подготовки, необходимо использовать следующие инструменты:

  • пистолет электрического типа для вязки арматуры;
  • крюк для вязки арматуры;
  • вязальную проволоку для арматуры;
  • ручной шуруповерт для выполнения армировки;
  • сварные сетки косвенной армировки.

Блок: 3/7 | Кол-во символов: 2885
Источник: https://1popotolku.ru/konstrukcii/armirovanie-plity-perekrytiya.html

Каковы возможности армирования

Применение конструкций из армированного бетона позволяет не только утеплить здание, но и ускорить в значительной степени процесс его возведения. Относительно небольшая масса плит с арматурой уменьшает нагрузку на фундамент. Сама же конструкция получается достаточно прочной и может выдержать не только длительное и значительное напряжение, но и серьезное воздействие огня. При пожаре армированные бетонные плиты перекрытий удерживают здание в течение часа, в то время, как деревянные рушатся уже через 25 минут.

Использование монолитных плит перекрытия с арматурой дает возможность возводить здания и сооружения с любой степенью сложности. С их помощью достаточно легко можно поправлять геометрические особенности помещения, а также создавать нестандартные перекрытия, как по размерам, так и по форме. Так как опорами для таких плит являются не только стены здания, но еще и различные арки с колоннами, возможности планировки возрастают в разы.

Блок: 3/5 | Кол-во символов: 973
Источник: https://StroyVopros.net/raznoe/armirovanie-monolitnoy-plityi-perekryitiya-svoimi-rukami.html

Плюсы армирования монолитов

Армирование монолитных плит перекрытия применяется достаточно часто в строительстве. Это неудивительно, ведь данная технология имеет целый список преимуществ:

  1. Железобетон в два раза более устойчив к воздействию огня, чем перекрытия из дерева.
  2. Монолитное перекрытие с армированием может стать отличной возможностью возведения конструкции, когда имеется нестандартный проект дома. При этом в виде опорной части здания могут использоваться не только несущие стены, но и колонны, которые также будут нести декоративную функцию.
  3. Поперечное армирование так же, как и продольное, делает плиты более способными противостоять низким температурам. В результате такие конструкции хорошо предохраняют чердак и мансарду от холода.
  4. Если заливка плиты осуществляется прямо на месте ее дальнейшего размещения, то это дает возможность обустроить пол любым образом и любого размера.
  5. Благодаря высокой прочности плит перекрытия обеспечивается устойчивость всего здания к воздействию нагрузок механического типа, силовому напряжению, а также воздействию повышенных температур.
  6. Монолитные конструкции обеспечивают хорошую изоляцию от шума.
  7. Плиты имеют небольшой вес, благодаря чему воздействие на фундамент является оптимальным.
  8. Применение монолитных плит позволяет сделать единую конструкцию, которая будет равномерно сообщать давление, вызванное грузом, стенам.
  9. Применение армированных монолитов позволяет провести ряд работ без привлечения габаритной строительной техники.
  10. Использование платформ значительно ускоряет процесс строительства.
  11. Если возводится здание с небольшим количеством этажей, монолитные плиты можно залить даже без привлечения специалистов.

Несмотря на большое количество преимуществ армированных плит, данные конструкции все же имеют и определенные недостатки:

  1. Заливка и армирование монолитной плиты перекрытия – это достаточно трудоемкий процесс, которые требует немалого времени.
  2. Для заливки бетонного раствора не обязательно привлекать специалистов, однако, люди все же понадобятся, причем не менее трех человек.
  3. До тех пор, пока монолитная плита не станет полностью твердой, за ней нужно будет ухаживать, а также контролировать процесс застывания.
  4. Для осуществления работ над монолитной плитой перекрытия в виде армирования потребуются различные механические приспособления и специальный инвентарь.
  5. Осуществление армирования монолитной плиты перекрытия обходится значительно дороже, чем монтаж деревянных конструкций.

Блок: 3/6 | Кол-во символов: 2452
Источник: https://RuMyDom.ru/raboty-s-fundamentom/armirovanie/monolitnoj-plity-perekrytiya.html

Что такое армирование монолитной плиты

Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра. Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой. Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

Последовательность действий следующая:

  1. Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
  2. После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
  3. Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
  4. На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

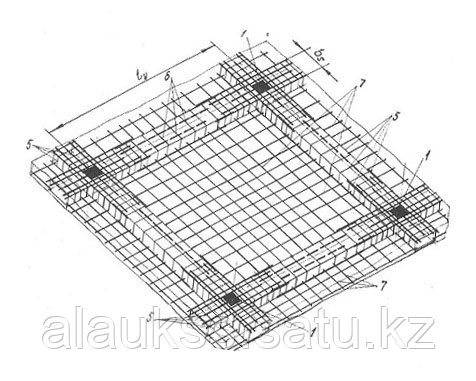

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

  • в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
  • в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;

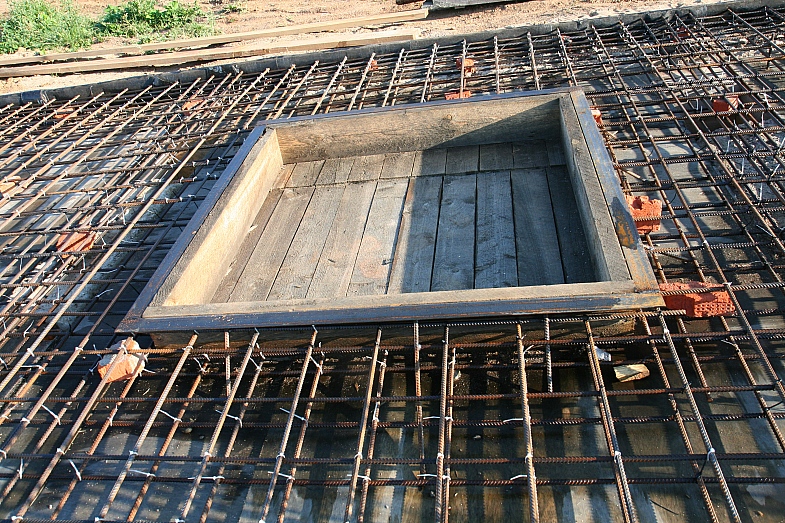

  • по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
  • в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм. С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании. Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Расчет толщины армирования перекрытия зависит от его длины

Блок: 2/10 | Кол-во символов: 2550
Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Перекрытие по профлисту

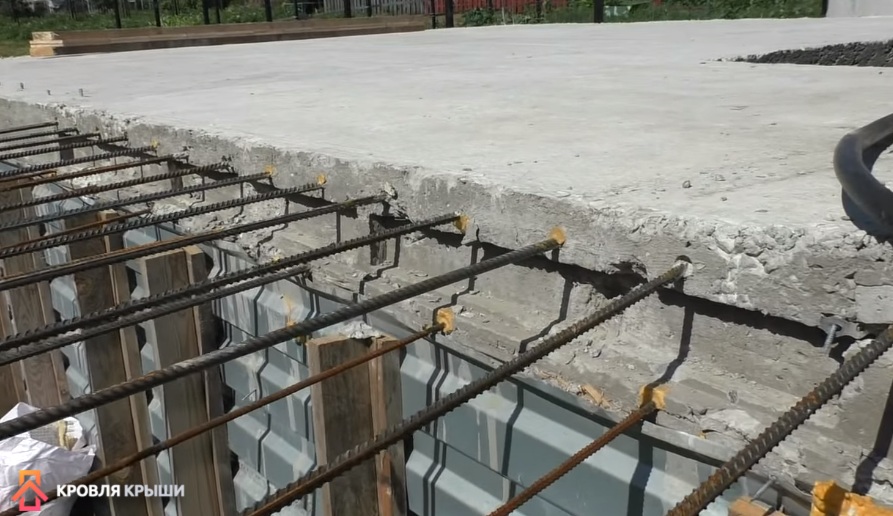

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

  • рабочие стержни в ребрах;
  • сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Блок: 4/6 | Кол-во символов: 857
Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

  • крючок;
  • пистолет.

Способы вязки

Самый распространенный способ вязки

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Блок: 5/6 | Кол-во символов: 1798
Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Какой используется материал для изготовления усиленных элементов перекрытия

Для формирования усиленных перекрытий необходимы следующие стройматериалы:

  • бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
  • стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.

Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций

Также потребуются следующие материалы, инструменты и оборудование:

  • отожженная проволока для соединения арматурных стержней;
  • специальное приспособление для связывания арматуры;
  • влагостойкая фанера или доски для изготовления опалубки;
  • оснастка для изгибания арматурных заготовок;
  • болгарка или специальные кусачки для резки стержней.

Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.

Блок: 5/10 | Кол-во символов: 844
Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Как осуществляется армирование перекрытия?

Чтобы армирующая сетка была правильно размещена в монолитной плите, нужно обязательно учитывать нагрузку, которая оказывает воздействие на платформу. Давление на монолит идет сверху вниз и равномерно распределяется во всей поверхности плиты. Верхняя часть монолита при этом находится под воздействием сжимающих нагрузок. А нижняя — растягивающих. Прутья, которые применяются для создания сетки, между собой обязательно связываются проволокой, либо скрепляется при помощи сварки. Верхняя часть монолита включает в себя сетку из тонких прутьев, а нижняя – из более толстых.

Если плита имеет толщину 18-20 сантиметров, расстояние между сетками будет составлять примерно 10-12 сантиметров. Чтобы данная дистанция сохранялась на момент заливки бетонного раствора, необходимо разместить между ними специальные фиксаторы. Изготавливаются они в виде буквы Л из прутьев и размещаются с дистанцией в один метр. Под нижнюю армирующую конструкцию заливают слой раствора по толщине около 2-3 сантиметров. Для этих целей используются специальные пластиковые подставки, продающиеся в строительном магазине.

Блок: 5/6 | Кол-во символов: 1136
Источник: https://RuMyDom. ru/raboty-s-fundamentom/armirovanie/monolitnoj-plity-perekrytiya.html

Инструкция по армированию монолита

Перекрывать пролеты между этажами необходимо при помощи монолитных платформ. Чтобы они были максимально прочными, их необходимо армировать. Технология проведения данных работ включает в себя определенную последовательность действий:

  1. Монтаж опалубки. Первым делом изготавливает короб, для которого могут использоваться доски, а также листы фанеры. Чтобы опалубка держалась, под нее устанавливаются треноги. Нужно понимать, что бетон – это очень тяжелый материал, а потому важно обеспечить хорошую опору для него. Для того, чтобы бетон не прилипал к фанере или доскам, а короб потом можно было убрать, следует выбирать материалы с ламинированной или обработанной маслом поверхностью.
  2. Установка каркаса. Для этого прутья из стали укладываются в короб и связываются между собой. Ячейки должны иметь длину и ширину примерно по 15-20 сантиметров. Если вдруг длины какого-либо из прутьев будет недостаточно, нужно наложить еще один, но с большим нахлестом.
  3. Заливка короба. На данном этапе рекомендуется использовать бетонный раствор заводского производства. Во-первых, в нем четко соблюдаются все необходимые стандарты качества, а также пропорции нужных компонентов. Часто в состав материала также включаются дополнительные компоненты, улучшающие прочностные свойства бетона. При доставлении бетонного раствора на строительную площадку производится заливка опалубки при помощи бетононасоса. Специальный строительный вибратор уплотняет раствор по всей площади платформы и равномерно распределяет его, устраняя из раствора пузырьки. По окончании проведения данных работ поверхность еще раз выравнивается вручную, а затем посыпается сверху сухим цементом.

Стоит учитывать, при осуществлении заливки платформы температура воздуха должна составлять не менее 5-ти градусов. Низкая температура может негативно отразиться на качестве платформы. В пример можно привести появление трещин, вызванное замерзанием влаги в бетонном растворе. Любые трещины и повреждения бетонных конструкций влекут за собой сокращение сроков службы плиты, а также ухудшение прочностных характеристик. При наличии благоприятных условий бетонная платформа полностью высыхает в течение одного месяца.

Таким образом, без дополнительного армирования в строительстве перекрытий просто не обойтись. Сетка из арматуры придает конструкции прочность и надежность, установка такой сетки не займет много времени.

Блок: 6/6 | Кол-во символов: 2406
Источник: https://RuMyDom.ru/raboty-s-fundamentom/armirovanie/monolitnoj-plity-perekrytiya.html

Общие рекомендации

  1. при соединении стержней по длине минимальный нахлест составляет 20 диаметров, но не меньше 250 мм;
  2. все зоны, в которых возможен изгиб, в обязательном порядке должны быть усилены;
  3. при выборе между сваркой и вязкой, лучше — второе;
  4. при необходимости использовать стержни разного диаметра, те, которые толще, располагают снизу.

Блок: 6/6 | Кол-во символов: 341
Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Дополнительное армирование плит перекрытий – подготовительные мероприятия

Планируя, как армировать монолитную плиту, следует тщательно подготовиться к выполнению работ:

  1. Выполнить прочностные расчеты.
  2. Разработать схему усиления.
  3. Определить потребность в стройматериалах.
  4. Подготовить материалы и инструмент.
  5. Нарезать арматурные заготовки.
  6. Приготовить щиты для сборки опалубки.

Следует обратить внимание на подготовку бетонного раствора в необходимом объеме.

Блок: 7/10 | Кол-во символов: 456
Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Пример армирования монолитной плиты перекрытия

Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.

Порядок действий:

  1. Соберите щитовую опалубку.
  2. Герметизируйте щели.
  3. Нарежьте арматуру.
  4. Свяжите двухъярусную решетку с ячейкой 20х20 см.
  5. Установите решетку в опалубке на специальные подставки.

После выполнения указанных операций произведите заливку бетона.

Блок: 8/10 | Кол-во символов: 454
Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Как армировать плиту перекрытия – пошаговая инструкция

Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:

  1. Нарежьте арматурные заготовки требуемых размеров.
  2. Свяжите силовую решетку нижнего яруса.
  3. Расположите ее с зазором 30-40 мм до поверхности опалубки.
  4. Надежно закрепите вертикальные прутки.
  5. Привяжите к ним арматуру верхнего уровня.

Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.

Блок: 9/10 | Кол-во символов: 529
Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Подводим итоги

Зная, как армировать плиту перекрытия, несложно самостоятельно выполнить работы и сэкономить при этом денежные средства. Важно правильно произвести расчеты и соблюдать технологию.

Блок: 10/10 | Кол-во символов: 195
Источник: https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie

Кол-во блоков: 21 | Общее кол-во символов: 25171
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://pobetony.expert/armirovanie/plity-perekrytiya-armirovanie: использовано 6 блоков из 10, кол-во символов 5028 (20%)
  2. https://RuMyDom.ru/raboty-s-fundamentom/armirovanie/monolitnoj-plity-perekrytiya. html: использовано 4 блоков из 6, кол-во символов 7166 (28%)
  3. http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html: использовано 3 блоков из 6, кол-во символов 3737 (15%)
  4. https://1popotolku.ru/konstrukcii/armirovanie-plity-perekrytiya.html: использовано 2 блоков из 7, кол-во символов 3605 (14%)
  5. https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html: использовано 3 блоков из 6, кол-во символов 2996 (12%)
  6. https://cementim.ru/armirovanie-plity-perekrytiya/: использовано 1 блоков из 3, кол-во символов 487 (2%)
  7. https://StroyVopros.net/raznoe/armirovanie-monolitnoy-plityi-perekryitiya-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 2152 (9%)

Армирование монолитной плиты — армирование железобетонных элементов, плит перекрытия, блоков в Москве недорого

Компания «МК Монтеко» выполнила немало интересных проектов, специализируясь на монтаже металлоконструкций. Один из многих — армирование монолитной плиты для пролета автомобильного моста. Этот объект сразу заинтересовал наших инженеров и прорабов, благодаря необыкновенно изящному проектному решению. В качестве несъемной опалубки, проектом предусматривался хорошо знакомый нам профлист Н75-750-0.8. Самый мощный, в линейке производимых промышленностью профлистов, он обладает уникальными возможностями сопротивляться рабочим нагрузкам, статическим и динамическим. Эти характеристики наиболее соответствуют задачам восприятия нагрузок от монолитного бетона. Спецификация арматурного каркаса удивительна тем, что состоит всего из 2-х позиций. Это несущая арматура 16 а500с, и распределяющая нагрузку сварная сетка 100х100х5. Такая сетка широко используется при монолитных работах и поэтому постоянно на потоке конвейера нашего арматурного цеха. Об арматуре а500с необходимо сказать, что высокий предел текучести, не менее 500 ньютонов на мм.кв, позволяет ее использовать в самых ответственных конструкциях, с экономией стали до 10%.

Как выполнялось армирование монолитной плиты перекрытия моста

Мощная производственная база, грамотные инженеры и высококвалифицированные рабочие, служат залогом того, что мы уверенно беремся за работы с металлом любой сложности. Монтаж профнастила и установка арматуры производились быстро и в следующей последовательности:

  1. На первом этапе мы принимаем строительные работы у монтажников, достаточно придирчиво добиваясь того, чтобы высотные отметки балок соответствовали проектным:
  2. Когда, раскроенные заранее в цеху, листы профнастила привезли на стройплощадку, бригада произвела их установку в течении рабочей смены;
  3. Основные рабочие стержни арматуры 16 а500с, периодического профиля. Они раскладываются между волн профнастила, с опиранием на фиксаторы из 5-мм проволоки ВР;
  4. Сверху укладывается сетка из такой же проволоки, выполняющая функции распределительной арматуры. Сетка также изготавливалась на нашем производстве методом точечной сварки. Укладывается двумя полосами с нахлестом 50 см.

1 / 4

Арматура 16 А500С

2 / 4

Профлист Н75-750-0.8

3 / 4

Сетка сварная 100х100х5

4 / 4

Весь мост заармировали за 2 дня

Особенности конструктивной схемы мостовой плиты

Правильно выполненный расчет армирования монолитной плиты — только тогда становится залогом долгой и успешной эксплуатации мостовой конструкции, когда подрядчик выполняет все работы в соответствии с проектом. А так как эта конструкция не просто несущая, а предназначенная для восприятия значительных нагрузок, любое отступление от проекта считается абсолютно недопустимым. Нельзя уменьшать сечение стальных прутьев, или увеличивать расстояние между стержнями. Недопустима и замена самой дорогой стали а500с, на более дешевые аналоги. Основанием и опорой для плиты перекрытия служат ранее уложенные мостовые балки. На них, согласно проекту, и должны перпендикулярном порядке укладываться листы профнастила. Они в дальнейшем, будут служить опорой и для арматурного каркаса, и для свежеуложенного бетона. Но только до тех пор, пока бетон, не наберет марочную прочность. Только тогда 16-мм арматура будет воспринимать все растягивающие усилия и нагрузки на железобетонную плиту.

Нам доверяют ответственную работу, учитывая квалификацию и опыт

Рассматриваемая схема армирования монолитной плиты достаточно проста, и внимание к этому объекту вызвано только скоростью и качеством выполнения работ. Накопленный производственный потенциал позволяет нам выполнять более сложные и ответственные работы. Наши постоянные заказчики — крупные строительные организации. Они ценят компанию «МК Монтеко» за способности решать масштабные задачи, отмечая следующие наши преимущества:

  1. Компания обладает достаточными производственными площадями и оборудованием, человеческим потенциалом, чтобы решать вопросы металломонтажа не только по всей России, но и за пределами.
  2. Благодаря тому, что значительная часть подготовительных работ перенесена в цеха, нам удается снижать производственные издержки и предлагать свои услуги по более выгодным для заказчиков ценам.
  3. Мы делаем порученную работу качественно, и в сроки, оговоренные договорами. К договорам прилагаются гарантийные обязательства, которые мы всегда выполняем.

Некоторые выполненные нами проекты в этой области

Армирование плиты перекрытия | ООО ЭЛИТСТРОЙПРОЕКТ-НЧ

По количеству пролетов и характеру опирания бачки из монолитного железобетона могут быть однопролетные свободно лежащие,однопролетные зешемленные на одной или обеих опорах,многопролетные неразрезные и консольные.

Монолитные железобетонные балки применяют в зданиях и сооружениях отдельно или в составе перекрытий,фундаментов и других конструкций.

Форму поперечных сечений монолитных балок обычно принимают прямоугольной или тавровой (с полкой сверху или снизу).

Возможны и другие виды поперечных сечений балок (двутавровая,трапецеидачьная,коробчатая и др. ),но их выбор ограничивается технологическими трудностями производства монолитного железобетона.

Ширину поперечного сечения баток принимают равной ‘/3— ‘/2 высоты сечения,а именно 100,120,150;200,220,250 мм и далее кратной 50 мм.

В тонкостенных конструкциях толщина ребра балки может составлять до ‘/5 высоты сечения.

Армирование балок из монолитного железобетона выполняют сварной и вязаной продольной и поперечной арматурой.

В вязаных каркасах используют также отогнутую арматуру.

Диаметр рабочей продольной арматуры в бачках с доведением до опоры не менее двух стержней должен быть не менее 10 мм.

В ребрах часторебристых перекрытий допускается применение рабочей арматуры диаметром 8 мм с доведением одного стержня до опоры.

В вязаных каркасах при высоте балок 400 мм и более рекомендуется использовать в качестве ненапрягаемой арматуры стержни диаметром не менее 12 мм.

Для конструктивной продольной арматуры можно применять стержни меньшего диаметра.

В балках из легкого бетона с арматурой класса прочности 500 МПа и ниже диаметр продольной арматуры не должен превышать для бетона классов:

В12.5 и ниже 16 мм

В15-В25 25 мм

В30 и выше 32 мм

В балках из ячеистого бетона класса В10 и ниже диаметр продольной арматуры должен быть не более 16 мм.

В балках рекомендуется применять не более двух разных диаметров стержней (не считая конструктивных стержней). Стержни большего диаметра следует располагать в первом ряду,в углах поперечного сечения и при вязаных каркасах — в местах перегиба хомутов.

Стержни ненапрягаемой продольной рабочей арматуры должны размещаться равномерно по ширине сечения балки,как правило,не более чем в три ряда. При этом в третьем ряду должно быть не менее двух стержней. Размещение стержней последующего ряда над просветами предыдущего не разрешается. Расстояние в свету между отдельными стержнями продольной арматуры принимают не менее наибольшего диаметра стержней и не менее 25 мм для нижней арматуры и 30 мм — для верхней.

Как же делать армирование плиты перекрытия?

При расположении нижней арматуры более чем в два ряда по высоте сечения расстояния между стержнями третьего и последующего рядов принимают не менее 50 мм.

В стесненных условиях стержни можно размешать попарно без зазоров.

Расстояние в свету между стержнями периодического профиля назначают по номинальному диаметру без учета выступов и ребер.

Нижнюю арматуру,которая доводится до крайних свободных опор балок,следует заводить за грань опоры на длину анкеровки,определенной по формуле ().

Часть стержней пролетной сварной арматуры сверх тех,которые следует довести до опоры,нужно обрывать в пролете;стержни пролетной вязаной арматуры при их числе более двух и двухсрезных хомутах или более четырех и четырехсрезных хомутах можно отгибать на опоры.

Длину приопорного участка балки,на котором размещают отгибы,места обрывов и отгибов стержней определяют расчетом.

При конструировании отгибов следует выполнять требования:

а) расстояние от грани опоры (колонны,прогона) до начала отгиба должно быть не более 5 см;

б) начало отгиба в растянутой зоне должноотстоять от нормального к оси элемента сечения,в котором отгибаемый стержень полностью используется по моменту,не менее чем на AQ/2,а конец отгиба должен быть расположен не ближе того сечения,в котором отгиб не требуется по эпюре моментов

Применение коротких стержней с одним наклонным участком и не связанных с обшей арматурой (так называемых плавающих стержней) не допускается. При необходимости допускается применение дополнительной арматуры на промежуточной опоре в виде коротких стержней с двумя наклонными и двумя горизонтальными участками внизу для обеспечения анкеровки.

в) радиус дуги,по которой отгибается наклонный участок стержня,должен быть не ме

нее 10</. Угол наклона отгиба к продольной оси балки принимают обычно равным 45°. В балках

высотой более 800 мм и в балках-стенках угол наклона отгибов может быть увеличен до 60°,а

в низких балках и при сосредоточенных нагрузках — уменьшен до 30°;

г) в балках шириной 200 мм и менее в каждой плоскости можно отгибать по одному стер

жню. В балках шириной 300—400 мм в первой от опоры плоскости следует отгибать не менее двух стержней,а в последующих плоскостях можно отгибать и по одному. В балках шириной более 400 мм в каждой плоскости должно отгибаться не менее двух стержней;

д) отгибы стержней желательно располагать симметрично относительно вертикальной оси сечения балки,если же отгибается один стержень,размещать его следует как можно ближе к указанной оси.

Отгибать стержни,расположенные непосредственно у боковых граней балок,не рекомендуется. Стержни с отгибами располагают на расстоянии не менее 2d от боковых граней балки;

е) расстояние между наклонными участка

ми стержней по длине балки определяют расчетом.

Стержни,отгибаемые в третьей и последующих плоскостях,разрешается,в случае отсутствия в них надобности на опорных участках,обрывать в пролете.

Верхние концы отогнутых стержней,которые не переводят через опору в смежный пролет,должны заканчиваться прямыми участками длиной не менее 0,8/оя,но не менее 2Ы в растянутой зоне и I0d — в сжатой. Следует избегать обрыва отогнутых стержней в растянутой зоне (внизу).

Верхняя арматура должна быть заведена в прогон на длину 1ап (считая от грани прогона).

На крайних опорах балок,опирающихся на кирпичные стены,для восприятия момента защемления,как правило,достаточно верхней монтажной арматуры,которая заводится за грань на 1т.

Длина пролетных сварных каркасов второстепенных балок назначается равной размеру пролета в свету,а за грань крайних и промежуточных опор заводятся специальные стыковые стержни. Так делается в случае опирания второстепенных балок на промежуточные и крайние опоры в виде стоек,главных балок или прогонов. Эти стержни устанавливаются на уровне стержней пролетной рабочей арматуры балок,число их должно соответствовать количеству пролетных сеток,а диаметр быть не менее 10 мм и не менее половины диаметра рабочего стержня сетки. Общая площадь сечения этих стержней,кроме того,должна быть не менее минимального процента армирования сечения балки на опоре.

Стыковые стержни периодического профиля заводятся за грань опоры в пролет не менее чем на 15

Если на опоре нужна сжатая арматура,сечение стыковых стержней назначается по расчету и они заводятся за грань опоры в пролет на длину стыка внахлестку для сжатых стержней.

Стержни нижней вязаной арматуры монолитных балок в случаях,когда в опорных сечениях нижняя арматура по расчету не требуется,рекомендуется заводить за грань промежуточной опоры не менее чем на длину 1ап для растянутых стержней.

Если нижняя арматура на промежуточной опоре учитывается в расчете как сжатая или растянутая,то стык стержней смежных пролетов осуществляется в соответствии с указаниями по устройству стыков арматуры внахлестку без сварки,при этом в одном сечении могут осуществляться стыки всех доведенных до опоры стержней.

При действии на балку временной равномерно распределенной нагрузки,не превышающей утроенной постоянной,можно половину (по площади) верхних стержней заводить за грань опоры в смежный пролет на 1/3 пролета в свету,а половину — на ‘/4

В балках с разными пролетами,отличающимися друг от друга не более чем на 20 %,места обрыва стержней во всех пролетах принимают одинаковыми (по большему пролету),а при различии в пролетах более 20 % стержни в меньший пролет заводят на длину,определяемую по смежному (большому) пролету. Если же малый пролет находится между двумя большими,из смежных пролетов протягивают через весь меньший пролет поверху два стержня,даже если они не требуются по расчету.

В балках и ребрах высотой более 150 мм следует устанавливать вертикальную поперечную арматуру. В балках и ребрах высотой 150 мм и меньше поперечную арматуру можно не ставить. Ее допускается не ставить у граней тонких ребер и балок шириной 150 мм и меньше,если по ширине их располагаются один продольный стержень или одна сварная сетка. При этом должно соблюдаться условие Пособия [].

Диаметр поперечных стержней в сварных сетках и каркасах определяется расчетом с учетом условий сварки.

Длина приопорного участка lsup при равномерной нагрузке принимается равной ‘/4 пролета,а при сосредоточенных нагрузках — расстоянию от опоры до ближайшего груза,но не менее ‘/4 пролета.

В вязаных каркасах средних балок монолитных ребристых перекрытий при временных нагрузках на перекрытие,не превышающих 30 кПа,ставят открытые хомуты;в отдельных балках прямоугольного или таврового сечения,в крайних балках монолитных ребристых перекрытий,в балках с расчетной сжатой арматурой,а также в средних балках монолитных ребристых перекрытий,рассчитанных на временную нагрузку более 30 кПа,— замкнутые.

В вязаных каркасах хомуты следует конструировать таким образом,чтобы в местах их перегиба,а также загиба концевых крюков (при отсутствии перепуска концов) обязательно располагались продольные стержни. Каждый хомут должен охватывать в одном ряду не более пяти растянутых стержней и не более трех сжатых. При большем числе стержней в одном ряду,а также при ширине балки 350 мм и более рекомендуется переходить на четырех- или многосрезные хомуты.

При монолитных конструкциях в местах пересечения балки с колонной или с прогоном первый хомут или поперечный стержень располагают в пролете на расстоянии 50 мм от грани опоры.

При опирании монолитных балок на кирпичную кладку на крайней опоре первый хомут или поперечный стержень устанавливают у торца балки (с необходимым защитным слоем),а в пределах средних опор установку поперечной арматуры продолжают с шагом,принятым для пролета балки.

схема и технология, чертеж (видео)


Использование монолитных фундаментов — достаточно частое явление, особенно в условиях нестабильных грунтов. Такая плита является надежной опорой всему сооружению. Одним из этапов возведения такой конструкции является армирование. Этот процесс очень важен, поскольку благодаря ему обеспечивается устойчивость к высоким нагрузкам. При помощи армирования вся конструкция многие десятилетия остается целостной, выполняя без изменения свои функции.

Зачем необходимо армирование

Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.

Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов. Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.

Этапы монтажа каркаса

На самом деле работы по армированию на столь сложны, их легко выполнить, самостоятельно имея минимальные навыки строительных работ. Перечислим этапы. При этом не будем уделять внимания тому, с помощью какой технологии проводится соединение, так как (что уже говорилось выше) нет разницы сварка это или вязка. Связывание занимает больше времени но не требует специального оборудования при сварных стыках затраты времени на устройство сокращаются. Перед началом монтажа каркаса выполняем все предварительные операции — устройство подушки и гидроизоляции, опалубки. Заготовку материала (нарезание по размеру) можно проводить как предварительно, так и в процессе работы. Второй вариант предпочтительнее, так как может потребоваться подгонка отдельных узлов. Затем собираем арматуру:

  • Вначале укладываем и соединяем между собой нижнюю сетку, для того чтобы обеспечить необходимую толщину защитного слоя используем фиксаторы.
  • К нижней сетке крепим вертикальные элементы. В местах их сближения с боковыми стенками плиты также устанавливаем фиксаторы.
  • Крепим остальные ярусы горизонтальных сеток.
  • При необходимости устанавливаем закладные детали.
  • По окончании сборки проверяем соответствие размерам и прочность соединений. По необходимости устраняем огрехи.

После всего этого можно приступать к бетонированию.

Схема армирования

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкции раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечит совместную работу основания и стен.

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*. Для железобетонной монолитной плиты применяют стержни класса A400 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально.

  • A240 (Al) имеет гладкую поверхность;
  • A300 (All) характеризуется периодическим профилем с кольцевым узором;
  • A400 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Как правильно связывать арматуру для фундамента

Процесс изготовления армокаркаса для монолитного фундамента достаточно простой. Очень важным моментом в таком процессе является скрепление прутьев арматуры между собой. Это происходит следующим образом:

  1. Изначально нарезается стальная проволока на отрезки, равные в длину 20 см.
  2. После этого прутья арматуры раскладываются по периметру всей конструкции.
  3. Далее проводится установка прутьев вдоль опалубки в вертикальном положении.
  4. Крепление арматуры начинается со связывания в нижней части вертикально стоящих прутьев с горизонтальными. Сначала это делают, используя нить. Расстояние, которое должно соблюдаться при расположении фиксации – 5-7 см относительно грунта или песчаной подушки.

  5. После того, как было проведено крепление всех прутьев, следует приступать к окончательной фиксации этих мест. Для этого используют проволоку и крюк. Накручивают проволоку не слишком плотно, в виде восьмерки. Крепление нужно провести таким образом, чтобы не было лишнего трения, но одновременно с этим, сетка оставалась прочной.
  6. Процесс финишного крепления можно проводить поочередно, либо по всей конструкции сразу.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: связывание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальной установки обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

Какая должна быть арматура для плитного основания?

Нагрузки на каркас могут достигать довольно больших величин, поэтому стоит выбирать качественную арматуру высоких марок. Естественно, сверхпрочный прокат, предназначенный для высотных зданий и мостов, укладывать не стоит, он только увеличит стоимость строительства, но желательна марка арматуры не ниже третьего класса. Исключение можно сделать только для вертикальных элементов, так как уже говорилось выше, нагрузки здесь меньше.

Можно использовать как готовые сетки промышленного производства, так и вязать или сваривать их на месте. Выбор способа монтажа не имеет значения, прочность железобетонного монолита не пострадает от выбора способа соединения. Стыки прутьев должны удержать конструкцию до и во время заливки бетонной смеси. В затвердевшем бетоне монолитной плиты то, какую прочность имеют соединения элементов каркаса между собой, не важно.

Точно выбрать марку проката, диаметр, шаг арматуры можно только путем расчета, требующего множества исходных данных, в том числе и исследований грунта на месте строительства. При самостоятельном возведении конструкции лучше всего оттолкнутся от похожих объектов или типовых проектов для данного региона.

Также отметим — любая конструкция имеющая контакт с почвой подвергается воздействию повышенной влажности. Хотя бетонный камень и защищает сталь от коррозии благодаря тому, что создает щелочную среду, а так же несмотря на то, что фундамент укладывают на гидроизоляцию, все равно необходимо позаботиться, чтобы металл был максимально защищен от коррозии. Поэтому следует отдавать предпочтение легированным сталям. Целесообразным можно считать и использование современных стеклопластиковых или полимерных стержней.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметром арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может


сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.


Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры. Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Способы армации

Независимо от усиливающего материала, технология армирования бетона может так же различаться. В строительстве укрепление цементного раствора может быть произведено несколькими способами. На практике применяют монолитное, сеточное или дисперсное усиление.

Монолитное

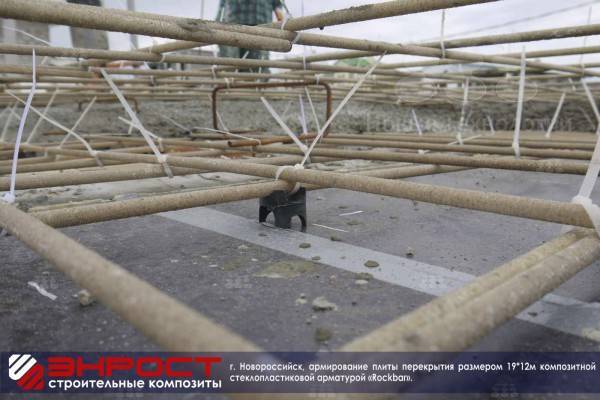

Стальное или композитное армирование арматурой бетона — наиболее распространенный способ усиления конструкций в частном строительстве. Особенно часто монолит с внутренним усиливающим остовом заливают при строительстве фундаментов, стен или перекрытий.

Прутья связываются или свариваются в несколько уровней, опускаются в опалубку и заливаются бетоном. При этом каркас из прутьев неподвижен и прочен.

Важно! При связывании в одной линии двух прутков, длина нахлеста должна составлять 40 диаметров стержня. Нахлест связывается, как минимум, в трех местах.


Для сохранения большей упругости прутья в каркас связываются, а не свариваются

Сеточное

Армировка бетона с использованием строительной сетки — быстрый и удобный способ. Сетка выполняется из стальной или композитной проволоки. Данный метод весьма эффективен для усиления бетонных стяжек, ремонта небольших участков монолита.

  • Сетка продается в картах длиной 2 м с различной шириной полотна. При этом размер ячейки может быть разным.
  • При выборе сетки лучше отдавать предпочтение композитному или полимерному материалу.
  • Цена их несколько ниже, чем у стальных карт, но при эксплуатации строения значительно снижается риск возникновения коррозии бетона.


Металлическая армирующая сетка в картах

Волоконное

Усиление бетонной заливки фиброволокном называется дисперсной армацией. Фибра вводится в раствор при затворении. Как правило, данный способ используется при необходимости усилить тонкий слой заливки или в качестве дополнительного укрепления конструкций с повышенной механической нагрузкой.

Например, при устройстве железобетонных лестниц, которые зачастую являются несущим элементом здания, кроме укладки в опалубку стальных прутьев, в раствор замешивается фиброволокно. Это делает конструкцию значительно прочнее и продлевает срок её безремонтной эксплуатации.

Самые распространенные ошибки

Хотя правильно смонтировать армирование плиты фундамента несложно, все-таки часто допускают ошибки при выполнении этой работы, приводящие к снижению прочности и долговечности. Перечислим наиболее распространенные недочеты.

  • Соединение стержней встык. Для того чтобы арматурный прут работал как целый его необходимо (даже необязательно сваривать) соединять с предыдущим внахлест на длину не менее 15 диаметров.
  • Несоблюдение защитного слоя бетона. Для фундаментов он должен быть не менее 30 миллиметров. Точно его выдержать помогают фиксаторы.
  • Крепление стержней к опалубке или установку их в землю. Таким образом создается место для проникновения влаги к металлу, кроме того заглубление вертикальных элементов в грунт неизбежно повреждает гидроизоляцию. Требование по защитному слою относится не только к расстоянию от поверхности бетона до плоскости сетки, расстояние от торцов стержней должно быть не меньше.
  • Использование вместо фиксаторов деревянных брусков или других нестандартных материалов. После заливки раствора они остаются внутри монолитного бетона и нарушают его целостность. Кроме того пористые материалы могут послужить мостом для проникновения воды к арматуре а дерево разбухнуть и разрушить фундамент. Поэтому для крепления арматуры нужны, использовать только стандартные фиксаторы.

Максимальный армирующий процент

При армировании нельзя укреплять бетонную конструкцию слишком большим количеством прутьев. Это приведет к существенному ухудшению технических показателей железобетонного материала.ГОСТ предлагает определенные нормативы максимального процента армирования.

Максимально допустимая величина усиления, вне зависимости от марки бетона и типа арматуры, не должна превышать пяти процентов. Речь идет о расположении в разрез сечения изделия с колоннами. Для других изделий допускается максимально четыре процента. При заливке арматурного каркаса, бетонный раствор должен проходить сквозь каждый отдельный конструкционный элемент.

Вернуться к оглавлению

Бетонная плита

в строительстве: ее функции и виды.

Моналиса Патель — инженер-строитель, получившая степень магистра (ME) в Инженерно-технологическом колледже L.J в Ахмадабаде в 2018 году. Она работает инженером-строителем в SDCPL — Gharpedia. Помогать людям решать их вопросы, связанные со строительством, — ее страсть. Помимо блоггера, она также участвует в проектировании конструкций в SDCPL. Она доступна в LinkedIn, Twitter, Instagram и Facebook.

Конструкция состоит из нескольких соединительных элементов конструкции, таких как стены, балки, колонны, фундамент, плиты и т. д.Из них плита имеет первостепенное значение. Это помогает другим компонентам здания выдерживать различные нагрузки. В строительстве используются разные виды плит. Но в этой статье мы подробно обсудили типы бетонных плит.

Что такое плита в строительстве?

Плита представляет собой плоский двухмерный конструктивный элемент здания, имеющий очень маленькую толщину по сравнению с двумя другими размерами. Обеспечивает укрытие или рабочую плоскую поверхность в зданиях.Его основная функция заключается в передаче нагрузки за счет изгиба в одном или двух направлениях. Железобетонные плиты используются в кровлях, полах, потолках и в качестве настилов мостов. Система перекрытий конструкции может принимать различные формы, такие как сплошная плита на месте, сборные элементы, ребристая плита и т. д. Плиты могут монтироваться либо на стальные, либо на монолитные бетонные балки, стены или даже непосредственно на колонны. Бетонная плита ведет себя в первую очередь как изгибаемый элемент, и философия ее проектирования аналогична концепции балок.

01. Для обеспечения ровной поверхности

02. Для поддержки нагрузки

03. Для звуко-, тепло- и пожароизоляции

009 для верхнего этажа лаборатории. под ним

05. Пространство между плитой и потолком может быть использовано для размещения инженерных коммуникаций

Читайте также: Что такое конструктивные элементы зданий?

Эффективный пролет железобетонной плиты

Эффективный пролет плиты должен быть меньше двух

01. L = пролет в свету + d (эффективная глубина плиты)

02. L = расстояние между центрами опор

Минимальная толщина бетонной плиты

Толщина плиты определяется на основе пролета. к глубине, как указано в IS 456: 2000.

Армирование железобетонных плит

Диаметр арматурных стержней, обычно используемых в плитах: 8 мм, 10 мм, 12 мм и 16 мм.

В соответствии с «IS 456:2000» (Глубокий и железобетон – Свод правил) максимальный диаметр стержня, который можно использовать в плите, не должен превышать 1/8 общей глубины плиты i .е. Д/8 .

В перекрытии максимальное расстояние между основными стержнями должно быть в 3 раза больше эффективной глубины или 300 мм, в зависимости от того, что меньше. Для распределительных стержней максимальное расстояние должно быть в 5 раз больше эффективной глубины или 450 мм, в зависимости от того, что меньше.

Купить здание строительная книга

01.

01. Обычная плита

а) Односторонняя плита

B) Двухсторонняя плита

02. плоский плиты

03. полый ядра ребристой плиты

04. Waffle Slab

05. Sunken Slab

06. Наклонная плита

07. плита с арками

08. Предварительная бетонная плита

а) предварительно натянутая плита

b) постциенсированная плита

09. кабельный подвесной плиты

10. Композитная плита

11. PECAST SLAB

12. плита на класс или плитах на земле

а) жесткий плот плода плита

b)

B) Waffle Raft Slab

13. Bubble Deck Town

14. Hardy Slab

15. Талия Плита

Читайте также: Разница между односторонней плитой и двусторонней плитой

Давайте вкратце разберемся с различными типами бетонной плиты.

Как правило, он опирается либо на стены, либо на балки и колонны. Здесь толщина плиты мала, а толщина балки велика.В обычной плите нагрузка передается либо на стены, либо на балки, а затем с балок на колонны. По сравнению с плоской плитой требуется больше опалубки. Но нет необходимости обеспечивать заглушки колонн, как в плоской плите.

Обычная плита подразделяется на следующие два типа в зависимости от их геометрии, т. е. длины и ширины:

Плита, которая опирается на балки с двух противоположных сторон, чтобы нести нагрузку только в одном направлении, называется односторонней плитой. Когда отношение более длинного пролета (l) к более короткому пролету (b) равно или больше двух (l/b > 2), плита считается односторонней, поскольку эта плита будет изгибаться только в одном направлении i. е. в направлении его более короткого пролета.

Плита, которая опирается на балки со всех четырех сторон и нагрузки воспринимаются опорами в обоих направлениях, называется двусторонней плитой. В этой плите отношение более длинного пролета (l) к более короткому пролету (b) меньше двух (l/b<2). Эти плиты могут прогибаться вдоль обоих пролетов. В двусторонней плите нагрузка передается в обоих направлениях на четыре опорных края, и, следовательно, армирование обеспечивается в обоих направлениях.

Согласно «Р.Чадли и Р. Грино (автор справочника по строительству зданий), просто поддерживаемая плита — это плита, которая опирается на подшипник, т. е. считается, что она не закреплена на опорах и, следовательно, теоретически может свободно подниматься. На практике, однако, они удерживаются от недопустимого подъема из-за собственного веса и других нагрузок.

Это железобетонная плита, опирающаяся непосредственно на бетонные колонны или колпаки. Плоская плита также называется безбалочной плитой, потому что она опирается на колонны. Здесь нагрузки передаются непосредственно на колонны.

Читайте также: Разница между плоской плитой и традиционной системой перекрытий и балок

Основная функция плоской плиты заключается в обеспечении ровной поверхности потолка, обеспечивающей лучшее рассеивание света. Как правило, они используются на парковках, в отелях, коммерческих зданиях или в местах, где проекция лучей нежелательна из-за ограничений по высоте или даже из соображений эстетики.

03. Пустотные ребристые плиты

Пустотные ребристые плиты получили свое название от пустот или сердцевин, которые проходят через блоки.Сердечники могут функционировать как служебные воздуховоды и, несомненно, снижают собственный вес плит, максимально повышая структурную эффективность. Сердечники также имеют преимущество в отношении устойчивости, поскольку они уменьшают объем используемого материала.

Вафельная плита представляет собой железобетонную крышу или пол, содержащий квадратные сетки с глубокими сторонами. Его также называют сетчатой ​​плитой. Вафельная плита в основном используется на входе в отели, торговые центры и рестораны для хорошего обзора и для установки искусственного освещения. Его основная функция заключается в том, чтобы выдерживать более тяжелые нагрузки и охватывать большие расстояния, чем плоские плиты, поскольку эти системы имеют малый вес и могут использоваться как в качестве потолочной, так и напольной плиты.Они также используются там, где есть ограничение по глубине лучей для получения чистой высоты.

Вафельные плиты классифицируются в зависимости от формы капсул (подносов из ПВХ) на:

  • Треугольная система чалд
  • Квадратная система стручков

Плита, которая предусмотрена под туалетами для скрытия канализационных или туалетных труб или других приспособлений, известна как утопленная плита. Поскольку трубы, из которых проходит вода, скрыты под полом, необходимо соблюдать осторожность, чтобы избежать проблем с утечкой.Утопленная плита должна быть обеспечена надлежащей гидроизоляцией, а также обработкой, чтобы предотвратить утечку или сырость. После заливки канализационных труб в плиту плиту заполняют битыми кусками кирпича или угля или подходящими легкими материалами.

Читайте также: Нужна гидроизоляция вашего дома!

Это наклонная бетонная плита. Он в основном используется в небольших домах с наклонными крышами / скатной крышей для эстетики и для стока снега или дождевой воды.

Плиты этого типа обычно используются при строительстве мостов.Мосты подвергаются горизонтальной нагрузке из-за паводковых вод, ветровой нагрузки и подвижной нагрузки от транспортных средств. Плита с арками принимается там, где есть необходимость перенаправления ветровой нагрузки и при наличии длинного изгиба в сторону плиты. Выдерживает большую ветровую нагрузку.

Первоначально они были построены из кирпича или камня, но в настоящее время они строятся из стали и железобетона.

08. Предварительно напряженная бетонная плита

Плита, в которую натягивается сталь перед укладкой бетона, называется предварительно напряженной плитой. Плита имеет те же особенности после натяжения.

Плита, в которой тросы или стальные арматуры натянуты после бетонирования, называется плитой с последующим натяжением. Предусмотрено усиление для сопротивления сжатию. В этой плите арматура заменена тросами/стальными арматурами.

Последующее натяжение устраняет естественную слабость бетона при растяжении, а также позволяет лучше использовать его прочность при сжатии.

Если плита имеет очень большой пролет, то мы выбираем подвесную плиту с тросом, которая поддерживается тросом, таким как мост Ховра, Лондонский мост и т. д.Обычно при строительстве домов мы предусматриваем колонну через каждые 3-5 м, тогда как при вантовом подвесе мы предусматриваем колонну почти через 500 м. Этот тип плиты предусмотрен там, где длина пролета больше и есть трудности в возведении колонн. Плиты связаны кабелями, и эти кабели соединены с колоннами.

Читайте также: Что такое колонна в здании?

Как правило, он изготавливается из железобетона, залитого поверх настила из профилированной стали. Настил выступает в качестве рабочей зоны и опалубки на этапе строительства, а также в качестве внешнего армирования в течение срока службы плиты.

Сборные железобетонные плиты отливаются и отверждаются на заводах-изготовителях, а затем доставляются на площадку для монтажа. Самым большим преимуществом сборных железобетонных плит является то, что, поскольку они производятся на заводах, их эффективность повышается и достигается более высокий контроль качества по сравнению с бетонными плитами на месте.

Кроме того, установлено, что сборные железобетонные плиты примерно на 24% дешевле, чем монолитные бетонные плиты. Хотя вы тратите больше на монтаж, вы значительно экономите на опалубке.

Типы наиболее часто используемых сборных плит — швеллерные и двутавровые.

Читайте также: Что такое сборный железобетон?

12. Плита на грунте или плита на грунте

Плита, отлитая на поверхность земли, известна как грунтовая плита. Используется на цокольном этаже или на уровне цоколя.

Подходит для хорошо уплотненного устойчивого грунта или насыпного песка, не подверженного влиянию влаги, а также для грунта, который не подвергается даже незначительному смещению из-за влаги.

По словам Фрэнсиса Д. К. Чинга (автора книги Building Construction Illustrated), бетонные плиты на грунте требуют опоры на выровненное, стабильное, однородно плотное или должным образом уплотненное грунтовое основание, не содержащее органических веществ. При размещении на грунте с низкой несущей способностью или на сильно сжимаемом или расширяющемся грунте, или заполненном грунтом, бетонная фундаментная плита должна быть спроектирована как матовый или плотный фундамент, что требует профессионального проектирования и анализа квалифицированным инженером-строителем.

Существует два типа плит на грунте:

То же, что и плита на грунте. Но у него есть балки жесткости, которые установлены в каналах через середину плиты. Таким образом, он образует своего рода опорную сетку из бетона на основании плиты. По данным «Cement Concrete & Aggregates Australia», усиленный плот состоит из бетонной плиты на земле, усиленной встроенными краевыми балками и сеткой внутренних балок. Внутренние балки не требуются на стабильных площадках, в то время как для более реактивных площадок размеры балок и количество стальной арматуры увеличиваются в соответствии с условиями фундамента.Для жесткой плиты-плота обычно требуется только одна заливка бетона. На неконтролируемых и заполненных площадках их можно использовать с опорами или массивными бетонными сваями/столбами из природного материала или бетона.

Если подкрепленную плиту-стропила снабдить глубокими краевыми балками, то последние сохранят контролируемую или катаную засыпку под плитой.

Полностью возводится над землей путем заливки бетоном решетки из полистироловых блоков, известных как «пустые формы». Вафельные плотные плиты обычно подходят для участков с менее реактивной почвой, их, как правило, проще установить и они дешевле, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

Согласно «Иммануэлю Джозефу Чако» (2016 г.) (опубликовано в: «Исследование структурного поведения пузырчатой ​​плиты настила с использованием индийских стандартов»), пузырчатая плита настила представляет собой разновидность плиты, в которой создаются пустоты для уменьшения собственный вес здания путем размещения шаров в плите. Пузырьковая плита удаляет до 35% конструкционного бетона.

Он строится с использованием предварительно изготовленных пластиковых пузырей, после чего арматура помещается между пластиковыми пузырями или поверх них, и, наконец, заливается свежий бетон.Пластиковые пузырьки заменяют ненужный бетон в центре плиты.

Читайте также: Разница между односторонней плитой и двусторонней плитой

Плиты пузырчатого настила увеличивают прочность, уменьшают вес и, следовательно, могут быть обеспечены большие пролеты. Требуется меньше колонн, и под потолком не требуются балки или ребра.

Плита этого типа изготовлена ​​из прочного кирпича. Прочные кирпичи представляют собой пустотелые кирпичи, изготовленные из бетона. Эти кирпичи используются для заполнения частей плиты толщиной, что экономит количество бетона и, следовательно, уменьшает собственный вес плиты.Такие плиты обычно можно увидеть в Дубае и Китае. Харди плита используется в районах с очень высокими температурами. Толщина плиты увеличена, чтобы противостоять температуре сверху плиты. Теплу, идущему от стен, противостоят специальные кирпичи, в состав которых входит термоколь.

Плита, на которую опираются ступени лестницы. В соответствии с «IS 456» (Правила работы с обычным и железобетонным бетоном), глубина «d» (толщина) поясной плиты определяется как минимальная толщина, перпендикулярная потолку лестницы.

Подводя итог, можно сказать, что в конструктивной системе плита образует систему перекрытий, которая, помимо обеспечения плоской рабочей поверхности, выдерживает действующие на нее гравитационные нагрузки (постоянные и временные нагрузки) и передает эти нагрузки на вертикальную систему каркаса, такую ​​как стены и колонны . Плиты часто используются в качестве полов и крыш в зданиях, настилов в мостах, верха и низа резервуаров, плиты на уклоне (плиты уклона), лестничных клеток и т. д. Это требует должного внимания при проектировании и выполнении. Плиты выдерживают все основные нагрузки в течение всего срока службы, так как на них выполняются все виды человеческой деятельности и сооружения.Различные типы плит предоставляются в разных местах в зависимости от типа конструкции, использования, бюджета и времени, а также имеющихся местных навыков.

Здесь мы приводим положения о минимальной толщине плит в соответствии с нормами разных стран.

Минимальная толщина железобетонной плиты согласно ACI (Американский институт бетона)

Для контроля прогиба ACI-318 Code 9.5.2.1 определяет минимальные значения толщины односторонних сплошных плит, показанные в таблице.Эти значения применимы для нормальных условий нагрузки и для плит, не поддерживающих и не прикрепленных к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

для плит с балками, охватывающими между опорами на всех сторонах

толщина плиты в соответствии с австралийским стандартом

толщина плиты в соответствии с британским стандартом

Толщина плиты как согласно Еврокоду

Необходимо прочитать:

Разница между перемычкой и балкой в ​​конструктивной системе!
Разница между бетонной балкой и колонной
Различие между усиленными и свободными колоннами Изображение 18, Изображение 19, Изображение 20, Изображение 21, Изображение 22. предназначен только для ознакомления/понимания.Из-за Covid-19 все сторонние партнерские программы были остановлены, поэтому продукт может быть недоступен для покупки. Мы в Gharpedia не продаем эти предметы напрямую. Следовательно, Gharpedia не несет ответственности за доставку этих предметов. В этот период мы просим вас сотрудничать с нами до дальнейшего уведомления.

Монализа Патель — инженер-строитель, получившая степень магистра (ME) в Инженерно-технологическом колледже L.J в Ахмадабаде в 2018 году. Она работает инженером-строителем в SDCPL — Gharpedia.Помогать людям решать их вопросы, связанные со строительством, — ее страсть. Помимо блоггера, она также участвует в проектировании конструкций в SDCPL. Она доступна в LinkedIn, Twitter, Instagram и Facebook.

Продемонстрируйте свои лучшие разработки

Навигация по сообщению

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Предлагаемая плита второго этажа — CyberBlogSpot

Вот предполагаемый проект декабрьской постройки.

  1.  Изменить существующий G.I. крыша над спальней в бетонную плиту второго этажа, чтобы сделать крышу прочной, так как она используется в качестве сада.
  2.  Переместите компьютерный зал в переднюю часть здания, чтобы клиенты не могли получить доступ к другим частям дома.
  3.  Объединить существующий компьютерный зал и спальню в единую открытую зону, которая будет функционировать как зал и столовая.
  4.  Преобразование существующей гостиной/обеденной зоны в зону с двумя спальнями.
  5.  Поднимите линию пола над линией уклона дороги.
Панорамный вид собственности Главный вход

Сверхбыстрый и очень грязный Рисунок 1 – Существующее имущество

Сверхбыстрый и очень грязный Рисунок 2 – Предлагаемый

Расположение главного луча (левого луча)

ОКОНЧАТЕЛЬНЫЙ ПРОЕКТ БЕТОННОЙ ПЛИТЫ ВТОРОГО ЭТАЖА

пять (5) усиленные столбцы

два (2) столбцы (вверху слева влево)
Размер столбца: 200 мм х 400 мм х 10 м
вертикальные полосы: 8 х 16 мм ∅
галстуки: 10 мм ∅
Три (3) колонны (сверху справа, по центру справа, снизу справа)
Размер колонны: 200 мм x 400 мм x 10 м
Вертикальные стержни: 6 x 16 мм∅
Стяжки: ∅ 10 мм

ПЯТЬ (5) ФУНДАМЕНТОВ КОЛОНН
Толщина: 350 мм
Размер: 1. 0 м x 1,0 м
Нижние стержни: ∅ 16 мм
Глубина котлована: 1,5 м

Четыре (4) УСИЛЕННЫХ БАЛКИ
Две (2) балки (верхняя и нижняя)
Размер: 200 мм x 400 мм x 3 м )
Размер: 200 мм x 400 мм x 6 м
Стальной стержень: 6 x 16 мм ∅
Одна (1) балка (левая)
Размер: 200 мм x 400 мм
Стальной стержень: 3 x 16 мм: 3 x 16 мм Стальной стержень: 8 стержней жесткости
4 х 12 мм ∅

ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
Толщина: 100 мм
Площадь: 3M x 5.6M
Верхняя планка: ∅ 12 мм при 150 мм O.C. Сетка
Нижний стержень: 12 мм ∅ @ 150 мм O.C Сетка

СМЕТА

Прейскурант строительных материалов

Ценовое предложение от EverHill Hardware на Commonwealth Avenue возле Don Antonio Subdivision
Номер телефона: 932-3053
Дата предложения: 09 декабря 2017 г.
МАТЕРИАЛ КОЛИЧЕСТВО ЦЕНА ЗА ЕД. (PHP)
Стальной стержень диаметром 8 мм и длиной 6 м 1 шт. 100.00
Стальной стержень диаметром 10 мм и длиной 6 м 1 шт. 130,00
Стальной стержень диаметром 12 мм и длиной 6 м 1 шт. 195,00
Стальной стержень диаметром 16 мм и длиной 6 м 1 шт. 330,00
Портландцемент 1 мешок 205,00
Песок 1 м3 750,00
Гравий 3/4″ 1 куб.м 1050.00
Полые блоки 4 дюйма 1 шт. 12,00
Полые блоки 6 дюймов 1 шт. 13,00
Фанера 1/4″ 4’x8′ 1 штука 385,00
Кокосовая древесина 2″x2″x8′ 1 штука 72,00

Калькуляция арматурных стержней

ЭЛЕМЕНТ ДИАМЕТР ПРУТКА КОЛИЧЕСТВО ЦЕНА ЗА ЕД. (PHP) ОБЩАЯ ЦЕНА (PHP)
Нижний колонтитул (F) 16 мм 17 330.00 5 619,00
Верхняя левая колонна (C1) 16 мм 8 330 2 640,00
Стяжки верхней левой колонны 10 мм 6 130 780,00
Нижняя левая колонна (C1) 16 мм 8 330 2 640,00
Нижние левые стяжки колонн 10 мм 6 130 780.00
Верхний правый столбец (C2) 16 мм 6 330 1 980,00
Стяжки верхней правой колонны 10 мм 6 130 780,00
Центральная правая стойка (C2) 16 мм 6 330 1 980,00
Стяжки центральной правой стойки 10 мм 6 130 780,00
Нижняя правая колонна (C2) 16 мм 6 330 1980. 00
Нижние правые стяжки колонн 10 мм 6 130 780,00
Левая балка (B1) 16 мм 8 330 2 640,00
Стяжки левой балки 10 мм 6 130 780,00
Верхняя балка (B2) 16 мм 6 330 1 980,00
Стяжки верхней балки 10 мм 6 130 780.00
ИТОГО 43 320,00

НОВЫЙ БЮДЖЕТНЫЙ ДИЗАЙН

ПРЕДПОЛАГАЕМ, ЧТО БЕТОННАЯ ПЛИТА БУДЕТ ИСПОЛЬЗОВАТЬ КАК ПЛОСКУЮ КРЫШУ
Дизайн с ограниченным бюджетом
ФУНДАМЕНТ Площадь 0,80 м x 0,80 м
Толщина 300 мм
Арматурный стержень 12 мм @ 150 мм C/C
Глубина выемки 1.
КОЛОННА C1 (две левые стойки) Размеры 225 мм x 300 мм x 10 м
Арматурный стержень 8 x 12 мм
Хомуты 8 мм @ 150 мм C/C
КОЛОННА C2 (три правые стойки) Размеры 225 мм x 300 мм x 10 м
Арматурный стержень 6 x 12 мм
Хомуты 8 мм @ 150 мм C/C
БАЛКА B1 (левая балка) Размеры 225 мм x 300 мм x 5.6М
Арматурный стержень 8 x 12 мм
Хомуты 8 мм @ 150 мм C/C
БАЛКА B2 (верхняя и нижняя балки) Размеры 225 мм x 300 мм x 3,0 м
Арматурный стержень 6 x 12 мм
Хомуты 8 мм @ 150 мм C/C
БАЛКА B3 (правая балка) Размеры 225 мм x 300 мм x 5.
Арматурный стержень 6 x 12 мм
Хомуты 8 мм @ 150 мм C/C
ПЛИТА Площадь 3,0 м x 5,6 м
Толщина 100 мм
Арматурный стержень Два слоя
10 мм и 8 мм чередуются, сетка @ 100 мм C/C

Проект основан на http://www.civilprojectsonline.com/building-construction/thumb-rules-for-designing-a-column-layout-building-construction/ и http://www.Civilprojectsonline.com/civil-projects/minimum-standards-for-structural-design-rcc-structures/#more-1362

НОВАЯ СМЕТА
Смета стоимости арматурных стержней Хомуты для колонн и балок 5-1/2″ x 13-1/2″ (бетонное покрытие-1-1/4″ или 31,75 мм) Изготовленный инструмент для гибки арматуры Рисунок А Рисунок Б Рисунок 10A. Центральная колонна. Обратите внимание на направления изгиба фундамента. Рисунок 10B – Центральная колонна Рисунок 11A – Угловая колонна – обратите внимание на направления изгиба фундамента Рисунок 11B – Угловая колонна – другой вид

АРМАТУРА ФУНДАМЕНТА

Фундаментный стержень с образцом элемента Фундаментная арматура целиком Электрическая схема — 8 распределительных коробок, расположенных на расстоянии 1 метра друг от друга, для 8 точечных светильников.

РЕФЕРЕНЦИИ:

http://www.unisdr.org/files/10329_GoodBuildingHandbookPhilippines.pdf

Минимальное армирование плиты перекрытия из-за эффектов термической усадки

Контекст 1

… Значения As,min (3c) даны для сравнения. Минимальное армирование в плите перекрытия от термоусадочных напряжений (см. табл. 3) рассчитывали в соответствии с ПН-ЕН 1992-1-1 [3] и ПН-В-03264 [5], принимая, что в момент образования трещины , предел прочности бетона 0,5fctm [6]. Значения, представленные в таблице 3, относятся к армированию на одном краю плиты….

Контекст 2

… усиление в плите перекрытия от термоусадочных напряжений (см. табл. 3) рассчитано в соответствии с PN-EN 1992-1-1 [3] и PN-B-03264 [5], принимая, что в момент образования трещины предел прочности бетона при растяжении составляет 0,5fctm [6]. Значения, представленные в таблице 3, относятся к армированию на одном краю плиты. Значения в следующих столбцах таблицы 3 указывают на минимальное армирование, определяемое из предположения, что ширина трещин, образующихся в плите перекрытия из-за термоусадочных напряжений, не превысит значения 0. 2 мм (As,min (4a)) и 0,3 мм (As,min (4b)) или не будет ограничено (As,min (4c)). …

Контекст 3

… значения, представленные в таблице 3, относятся к армированию на одном краю плиты. Значения в следующих столбцах табл. 3 указывают минимальное армирование, определяемое из предположения, что ширина трещин, образующихся в плите перекрытия от термоусадочных напряжений, не превысит значения 0,2 мм (As,min (4a) ) и 0,3 мм (As,min (4b)) или не будет ограничено (As,min (4c)).Минимальная арматура в плите перекрытия, рассчитанная на основании стандарта PN-EN 1992-1-1 [3], явно больше, чем минимальная арматура, указанная в соответствии с рекомендациями стандарта PN-B-3264 [5]. …

Контекст 4

… арматура в пролетах плиты также не была обнаружена в 6 протестированных образцах керна, извлеченных из конструкции плиты. Принимая во внимание значения, приведенные в таблице 3, можно констатировать, что минимальное армирование из-за эффектов термоусадки было слишком мало, чтобы ограничить ширину трещин до 0. 2 мм. Трещины на верхней поверхности плиты были замазаны во время заливки смолой. …

Бетон, армированный фиброй (FRC) для армирования полов

Бетон, армированный фиброй.

Благодаря новейшим строительным технологиям теперь можно изготавливать чрезвычайно прочные плиты перекрытий малой толщины. Так обстоит дело с фибробетоном, который становится все более и более популярным в пустотелых кирпичах и бетонных полах. Tecnaria разработала специальные разъемы.

FRC (фибробетон) представляет собой композитный материал на основе цемента (бетон или раствор, одно- или многокомпонентный) с добавлением волокон различных типов и геометрии. Этот состав придает бетону высокий уровень сопротивления растяжению и сжатию, значительную пластичность и более высокое сопротивление сдвигу, чем у традиционного бетона. Нормативы
в настоящее время не дают четкого представления обо всех возможных областях применения фибробетонов в строительном секторе, поскольку они строго не классифицируются как бетоны.
В последнее время их стали использовать для антисейсмической адаптации или для армирования полов, чтобы получить жесткие плоскости меньшей толщины (в пределах 25 мм) и ограниченного веса из-за преимуществ, которые обеспечивают оба этих фактора.
Для обеспечения эффективности жесткой плоскости, однако, все же необходимо гарантировать определенный уровень привязки к существующей конструкции, как при стыковке балки с плитой, так и балки с элементами кладки. Имея это в виду, при армировании пустотелого кирпича и бетонных перекрытий некоторые производители АБК рекомендуют проводить крайне сложные подготовительные работы на консолидируемой поверхности, такие как придание шероховатости опоре путем механического истирания с последующей очисткой и подготовкой поверхности с помощью грунтовка наносится валиком.Соединение имеет важное значение для поверхностей с открытыми пустотелыми кирпичами, поскольку невозможно полагаться на трение между элементами или безопасно определить уровень такого трения. Металлические соединители Tecnaria MINI CEM
устанавливаются на верхнюю поверхность бетонных балок. Все, что нужно, это простые упражнения.
Соединители MINI CEM прошли обширные лабораторные испытания. Благодаря особой форме головки и уменьшенной высоте (20 мм и 30 мм) их можно использовать с FRC .



Требуются ли распилы в моей плите? Часть 1 — Коммерческие плиты на земле

В первой части этой серии, состоящей из двух частей, мы обсудим управляющие разделы правил и руководства со ссылками на коды, которые относятся к выпиливанию компенсационных швов в типичных коммерческих бетонных плитах на грунте. Вторая часть будет посвящена жилым бетонным плитам на земле.

Трещины в бетонных плитах перекрытий на грунте для новых коммерческих строительных проектов могут привести к претензиям по проектным и/или строительным дефектам к специалисту по проектированию и/или подрядчику проекта соответственно. Требования к компенсационным швам (CJ) в бетонных плитах прямо не указаны в коммерческих базовых нормах и, таким образом, могут быть пропущены профессиональным проектировщиком. Тем не менее, коммерческие базовые нормы проектирования отсылают профессиональных дизайнеров к рекомендациям ACI по требованиям к швам в бетонных плитах. Специалист по проектированию может либо указать относительно большой процент стальной арматуры в плите, чтобы исключить необходимость в CJ, либо указать CJ для контроля количества, размера и местоположения трещин высыхания и усадки.Поскольку количество стальной арматуры, необходимой для устранения CJ, обычно дороже, чем использование CJ, CJ обычно являются предпочтительной альтернативой. Одним из методов создания CJ является использование пропилов для создания ослабленного поперечного сечения, чтобы контролировать, где плита треснет. Критические параметры при определении пропилов включают расстояние между пропилами, тип пропила, передачу нагрузки по пропилу, глубину пропила и время пропила.

Трещина плиты при распиле

Коммерческие бетонные плиты на грунте

В этом блоге представлены разделы управляющих кодов и руководства со ссылками на коды, относящиеся к распиловке CJ в типичных коммерческих бетонных плитах на уровне грунта.Термин «типичные бетонные плиты» для этого блога относится к бетонным плитам перекрытия на земле, которые не передают вертикальные нагрузки или боковые силы от других частей конструкции на почву. Этот технический блог ссылается на Международные строительные нормы и правила (IBC) 2015 года как на базовые нормы проектирования для коммерческого строительства.

Контролирующие разделы IBC и ссылочного документа ACI следующие:

IBC Глава 19 – Бетон

IBC 1901.2 – Обычный и железобетон

«Конструкционный бетон должен быть спроектирован и изготовлен в соответствии с требованиями настоящей главы и ACI 318 с поправками, внесенными в разделы 1905 настоящего Кодекса…»

Другие применимые разделы IBC:

МБК 1901. 5 — строительные документы
IBC 1904.1 — Категории экспозиции 904.1 —
IBC 1904.2 —
IBC 19037 IBC 1905 — Модификации ACI 318
IBC 1907 — МИНИМАЛЬНЫЕ ПРЕДОСТАВЛЕНИЯ МИНИМАЛЬНЫЕ ИЗМЕНЕНИЯ
IBC 1907,1 — Генерал

Контролирующие разделы ACI 318-14 Строительные нормы и правила для конструкционного бетона (ACI 318), на которые ссылается IBC 1901.2, следующие:

АКИ 318 1.4.7 –

« Настоящий Кодекс не применяется к проектированию и строительству плит на грунте, за исключением случаев, когда плита передает на грунт вертикальные нагрузки или поперечные силы от других частей конструкции »

АКИ 318 Р1.4.7 –

» Подробные рекомендации по проектированию и строительству плит на грунте… приведены в следующих публикациях: ACI 360R… »

Расстояние между швами усадки

ACI 360R-10 (ACI 360), на который ссылается ACI 318, на который ссылается IBC, включает рисунок 6. 6 для рекомендуемого расстояния CJ для неармированных бетонных плит на грунте следующим образом:

График расстояния между CJ из ACI 360 Рис. 6.6

Обратите внимание, что расстояние между CJ в 4-дюймовой плите должно составлять от 8 футов до 13 футов. Для CJ, расположенных на расстоянии до 20 футов, требуется плита толщиной 8 дюймов или толще. В ACI 360, раздел 6.1.3 – Усадочные швы , распиленные, термин «неармированный» относится как к простому бетону, так и к бетону, армированному только для предотвращения образования трещин (т. е. не для прочности на изгиб). Процент стальной арматуры, которая применяется только для предотвращения образования трещин (и считается «неармированной» для целей данного раздела правил), меньше или равна 0.5% от общего сечения плиты.

Типы распилов

В ACI 360 обсуждаются два типа распиловки: обычный мокрый процесс и процесс сухой распиловки с ранним входом. Для традиционного мокрого процесса распиловки используется пила по бетону и полотно, предназначенное для резки затвердевшего бетона. Во время пропила добавляется вода, чтобы свести к минимуму образование пыли и охладить лезвие во время пропила. Глубина лезвия (или оправки) обычно может превышать 1 дюйм.

Традиционный процесс мокрой распиловки

Для процесса сухой распиловки с ранним входом распилы выполняются с использованием пилы определенного типа с вращением лезвия вверх, что оставляет свежие швы чистыми и удерживает пилу на месте.Лезвие предназначено для резки бетона до его затвердевания без добавления воды при распиле. Пилы с ранним входом обычно ограничиваются пропилом глубиной 1 дюйм. Пилы с ранним входом используются после того, как бетон станет достаточно твердым, чтобы бетонный заполнитель не рассыпался, но до затвердевания бетона.

Усиление плит в местах стыков

В ACI 360, Раздел 6.2 – Механизмы передачи нагрузки , основным и наиболее эффективным методом передачи нагрузки через CJ является использование гладких дюбелей.

Деталь усиления с гладким дюбелем из ACI 360 Рис. 6.5

Чтобы сэкономить время и деньги, проектировщики иногда разрешают использование обычных (деформированных) стальных арматурных стержней (арматурных стержней) поперек соединений. ACI 360, раздел 6.2, ссылается на это следующим образом:

.

 “ Другим механизмом передачи нагрузки является усовершенствованная блокировка заполнителя. Улучшенная блокировка заполнителя зависит от комбинации эффекта небольшого количества деформированной арматуры, продолжающейся через шов, и неровной поверхности бетона с трещинами в швах для передачи нагрузки.Продолжение небольшого процента деформированной арматуры (0,1% площади поперечного сечения плиты) через распиленные усадочные швы в сочетании с расстоянием между швами (рис. 6.6) успешно используется некоторыми проектировщиками для обеспечения возможности передачи нагрузки без использования дюбели. Конструкция плиты, в которой используется это небольшое количество деформированной арматуры для улучшения сцепления заполнителя в стыках, должна соответствовать следующим требованиям:

– Распорные соединения, как показано на рис. 6.6;

– Расположите арматуру выше середины глубины, но достаточно низко, чтобы распил не разрезал арматуру;

– Разместите конструкционный или распиленный деформационный шов с устройством распределения нагрузки на высоте не более 125 футов (38 м). Это вызывает активацию в этих соединениях, когда другие соединения с деформированной арматурой не активируются;

– Используйте пилу раннего доступа, чтобы вырезать все усадочные швы ; и

– Плита должна быть одинаковой толщины.

Как правило, продолжение большего процента деформированных арматурных стержней не следует использовать через распиленные усадочные швы или конструкционные швы , поскольку они препятствуют раскрытию швов при усадке плиты во время сушки, и это увеличивает вероятность случайное растрескивание стыка . ” [Выделение добавлено]

Обычная спецификация для коммерческих плит заключается в том, чтобы обрезать (или обрезать) половину указанной арматуры поперек CJ. Оставшаяся сталь должна быть меньше или равна 0,1% от площади поперечного сечения плиты.

Расчет времени распиловки

Сроки распила часто не указываются в контрактных планах. Время распила имеет решающее значение для совместной работы. ACI 360, Раздел 6.3 – Усадочные швы с распилом, указывает следующее:

Как правило, соединения, выполненные с использованием обычных процессов, выполняются в течение 4-12 часов после того, как плита была закончена на участке – от 4 часов в жаркую погоду до 12 часов в холодную погоду.Для пил с ранним входом в сухую резку период ожидания обычно варьируется от 1 часа в жаркую погоду до 4 часов в холодную погоду после завершения отделки плиты в этом месте стыка… Во всех случаях распиловка должна быть завершена до бетонирования плиты. охлаждение происходит после пиковой теплоты гидратации ».

Глубина пропила

В планах часто указывается глубина пропила. Однако глубина пропила на самом деле зависит от средств и методов пропила подрядчика.ACI 360, Раздел 6.3 – Усадочные швы с распилом, указывает следующее:

Минимальная глубина пропила обычной мокрой пилой должна быть больше по крайней мере 1/4 глубины плиты или 1 дюйм (25 мм). Минимальная глубина пропила с использованием пилы для сухого реза с ранним входом должна составлять 1 дюйм (25 мм) для плиты толщиной до 9 дюймов (230 мм). Эта рекомендация предполагает, что пила для сухого распила с ранним входом используется в рамках временных ограничений, отмеченных ранее. Некоторые проектировщики плит требуют на следующий день обрезать плиту на 1/4 ее глубины, чтобы углубить 1 дюйм.(25 мм) распил с ранним входом и убедитесь, что соединение активируется. »

Размер на детали распила не должен быть одним размером. Скорее, размер должен относиться к примечанию к плану, которое направляет подрядчика на основе выбранных средств и методов.

Требования к конструкции коммерческих бетонных плит на грунте

Специалист по проектированию для проекта, который включает типичные коммерческие бетонные плиты на грунте, должен указать достаточное количество стальной арматуры для устранения CJ (больше 0. 5% от площади поперечного сечения плиты) или (чаще) укажите КС следующим образом:

  1. Расстояние между стыками – ACI 360 Рисунок 6-6
  2. Армирование плиты в местах стыков – Шпонки или ограниченное количество деформированных стержней поперек стыков
  3. Время распиловки
    1. Обычный мокрый распил должен осуществляться через 4–12 часов после укладки плиты
      1. 4 часа в жаркую погоду и 12 часов в холодную погоду
    2. Процесс предварительной сухой резки должен осуществляться через 1–4 часа после укладки плиты.
      1. 1 час в жаркую погоду и 4 часа в холодную погоду
  4. Глубина пропила
    1. Традиционная мокрая распиловка – 1 дюйм
    2. Процесс ранней сухой резки – ¼ толщины сляба

Профессионалы-проектировщики коммерческих бетонных плит на грунте, которые не включают вышеуказанные спецификации, могут быть подвержены заявленным ошибкам и/или упущениям при проектировании. Вышеупомянутая информация может быть включена в планы проекта и/или в спецификации проекта в разделе 03 81 13 Распиловка плоского бетона . Подрядчики, которые не следуют планам и/или спецификациям в отношении CJ, могут быть признаны виновными в строительных дефектах.

Во второй части мы обсудим управляющие разделы кода и руководства со ссылками на код, которые относятся к распиловке CJ в типичных жилых бетонных плитах на земле.

Чтобы узнать больше об услугах VERTEX по проектированию конструкций или поговорить с экспертом по проектированию конструкций, позвоните по номеру 888.298.5162 или отправьте запрос.

на уровне — Решения для бетонных волокон

Армирование стальным волокном для плит на грунте

Стальная фибра CFS 100-2 помогает контролировать случайные трещины в бетонных полах с опорой на грунт. В обычных полах со швами стальные волокна обеспечивают безопасность, ограничивая ширину любых трещин, возникающих между стыками. В полах с расширенными швами стальные волокна играют основную роль в предотвращении видимых трещин, позволяя создавать монолитные плиты длиной до 110 футов.Стальные волокна

CFS ограничивают ширину любых трещин, возникающих между стыками, и улучшают сцепление заполнителя в стыках, играя роль, аналогичную роли проволочной сетки или легкой арматуры в конструкциях пола, с рядом существенных преимуществ.

  1. Стальные волокна всегда равномерно распределены по полу, в то время как проволочная сетка и арматура часто оказываются на неправильной высоте, так как на них наступают или сбивают с места во время строительства.
  2. Армирование стальным волокном
  3. позволяет сделать рабочую площадку чище, безопаснее и эффективнее благодаря отсутствию проволочной сетки и арматуры, которые создают опасность спотыкания или мешают работе бетоновозов и бетоноукладчиков.
  4. Использование стальной фибры сокращает время и трудозатраты. Ваша работа может выполняться быстрее, если вы избавитесь от затрат времени и средств на размещение арматуры или проволочной сетки.

При более низких температурах, требуемых в холодильных камерах, обычно 35° в холодном доке и -5° в морозильной камере, швы будут открываться из-за теплового движения. При близком расположении стыков — типичная конструкция плиты требует стыков через каждые 12 футов 6 дюймов — в местах стыков возникает скручивание, вызывающее удар, когда колеса вилочного погрузчика ударяются о край.Это способствует разрушению края шва и последующим затратам на заполнение и фиксацию шва, расходы, которые могут составлять более десяти тысяч долларов в год. В системе бетонного пола Proslab™ ширина швов увеличена до 120 футов. Нет скручивания и, следовательно, нет воздействия на края стыка.

Пищевая промышленность

Типичная конструкция плиты требует швов через каждые 12 футов 6 дюймов, что приводит к тысячам футов швов, в которых могут прятаться бактерии. На предприятиях по обработке пищевых продуктов санитарная обработка в конце рабочего дня часто заключается в опрыскивании машин и полов водой температурой 160 градусов. Несмотря на эти регулярные усилия, в пределах тысяч футов суставов все еще происходит рост патогенов.

Установка пола с расширенными швами уменьшает погонную длину швов на 85%, резко уменьшая количество возможных точек проникновения бактерий и упрощая процесс уборки помещения.

Укладка тротуарной плитки снаружи

Снаружи склада/распределительного центра часто бывает столько же или даже больше бетона, чем внутри.Эти квадратные метры используются для скоростных боксов, доков, погрузочных площадок и парковок. Армированный стальным волокном бетон (SFRC) полезен в этом пространстве, поскольку он повышает ударопрочность, долговечность и контроль над трещинами.

Стальное волокно

обеспечивает трехмерное армирование, распределенное по всему сечению бетона, более эффективно придавая свойства стали. Типичное армирование находится только в одной плоскости и не обеспечивает эффективности стальной фибры.

SFRC успешно используется в других наружных применениях, таких как покрытия автомагистралей и аэродромов, облицовка каналов, парковки и сооружения, а также спортивные сооружения. Чтобы повысить прочность и долговечность ваших бетонных конструкций на открытом воздухе, используйте стальные волокна CFS в смеси .

Указания для двухполосной системы бетонных полов

Для инженеров-строителей и архитекторов Башир Бава, ведущий инженер-строитель BSBG, предоставляет незаменимое руководство по системе двухполосных бетонных полов.

Система перекрытий является основной частью строительной конструкции, и выбор соответствующей системы имеет жизненно важное значение для достижения экономической эффективности здания.Этот краткий обзор послужит руководством для архитекторов и инженеров-строителей на этапе разработки концепции дизайна для выбора подходящей системы напольного покрытия.


Обзор двусторонних перекрытий

Двусторонние плиты — это плиты, поддерживаемые с четырех сторон. В двусторонних плитах нагрузка будет нестись в обоих направлениях, поэтому основная арматура предусмотрена в обоих направлениях для двусторонних плит. Плиты считаются двусторонними, если отношение длины большего и меньшего пролета меньше двух.Изгиб этих плит при равномерной нагрузке принимает форму тарелки. Различные формы и типы двусторонних систем плит представлены в таблице ниже:

Двухсторонние системы перекрытий


1. Плоская пластина (обычная RC или PT)

Плоская плита представляет собой двухстороннюю систему, обычно опирающуюся непосредственно на колонны или несущие стены. Главной особенностью пола из плоских плит является равномерная толщина с плоским потолком, который требует только простой опалубки и прост в строительстве.Пол обеспечивает большую гибкость при размещении горизонтальных коммуникаций над подвесным потолком или в переборке. Плоская плита с предварительно напряженными связями (PT) позволяет получить более длинные пролеты и более тонкие плиты.

Использование:

  • Офисные здания – малоэтажные и многоэтажные
  • Жилые дома – малоэтажные и многоэтажные
  • Парковка
  • Отели

Экономический диапазон Диапазон:

  • 5-8 м (обычный RC)
  • 6-10 м (с пост-натяжением)

Преимущества:

  • Обычно имеет наименьшее время цикла от пола до пола по сравнению с вариантами монолитного литья из-за наиболее упрощенной опалубки и деталей армирования.
  • Без балок — упрощение обслуживания под полом.
  • Минимальная глубина конструкции и уменьшенная высота от пола до пола.

Недостатки:

  • Длительное отклонение может быть определяющим фактором.
  • Может не подходить для больших нагрузок.
  • Высокая концентрация арматуры вокруг колонн для обеспечения достаточной прочности плиты на сдвиг при продавливании.

2. Плоская плита с откидными панелями (обычные RC или PT)

Откидные панели, образованные за счет утолщения нижней части плиты вокруг колонн, увеличивают сопротивление сдвигу и жесткость плиты, позволяя использовать более тонкие плиты.Плоская плита с предварительно напряженными связями (PT) приводит к увеличению пролета и уменьшению толщины плиты.

Использование:

  • Офисные здания – малоэтажные и высотные
  • Жилые дома — малоэтажные и многоэтажные
  • Парковка
  • Отели

Экономический диапазон Диапазон:

  • 6-9 м (обычный RC)
  • 7-11 м (с пост-натяжением)

Преимущества:

  • Более эффективная конструктивная система, чем плоская пластина, обычно с более низкой концентрацией напряжений в местах расположения колонн.
  • Плиты
  • , как правило, тоньше по сравнению с плоскими пластинами.
  • Отсутствие балок позволяет снизить высоту этажа.
  • Гибкость расположения разделов и горизонтального распределения услуг.

Недостатки:

  • Опалубка сложнее, чем в системе с плоскими перекрытиями, что может увеличить время цикла от пола до этажа.
  • Откидные панели требуют более высокого уровня координации со службами в потолочном пространстве, чем плоские панели, и могут быть неприемлемы с архитектурной точки зрения для помещений, где не предусмотрен подвесной потолок.

3. Плоская плита с балками в двух направлениях (обычная ЖБ)

Двусторонняя плита с балками — это разновидность экономичной системы перекрытий, часто используемая, поскольку она стоит меньше, чем плоские плиты или плоские плиты. Другими словами, когда нагрузки или пролеты или и то, и другое становятся достаточно большими, толщина плиты и размеры колонн, требуемые для плоских плит или плоских плит, имеют такую ​​величину, что более экономично использовать двусторонние плиты с балками, несмотря на более высокую форму затраты на работу.

Использование:

  • Офисные здания – малоэтажные и высотные
  • Жилые дома — малоэтажные и многоэтажные
  • Парковка
  • Склады
  • Супермаркеты

Экономический диапазон Диапазон:

Преимущества:

  • Экономичный вариант для длинных пролетов и высоких нагрузок.

Недостатки:

  • Наличие балок может потребовать большей высоты этажа.
  • Требуется обычный макет столбца.
  • Медленный цикл пола.
  • Гибкость расположения разделов и горизонтального распределения услуг.

4. Плоская плита с краевыми балками/полосами (обычный RC или PT)

Внедрение краевых балок в плоские плиты решает многие проблемы, связанные со сдвигом по периметру колонн и прогибом краев.Плоская плита с предварительно напряженными связями (PT) приводит к увеличению пролета и уменьшению толщины плиты.

Использование:

  • Офисные здания – малоэтажные и высотные
  • Жилые дома — малоэтажные и многоэтажные
  • Парковка
  • Отели

Диапазон экономического диапазона:

  • 5-9 м (обычный RC)
  • 7–11 м (с пост-натяжением)

Преимущества:

  • Аналогичен варианту с плоской плитой, преимуществом которого является несколько меньшая толщина плиты, что приводит к облегчению конструкции пола за счет введения балок или полос жесткости по периметру.

Недостатки:

  • Аналогичен варианту с плоской плитой, но с дополнительной сложностью опалубки по периметру здания и потенциально неблагоприятным воздействием на дизайн/архитектуру фасада.

5. Вафельные плиты (обычные RC)

Создание пустот в потолке плоской плиты снижает собственный вес. Эти плиты экономичны в пролетах до 14 м в квадратных панелях.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
