Армировка ленточного фундамента: Как правильно армировать ленточный фундамент

чертежи и схемы, технология по шагам, ошибки

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Оглавление:

1. Инструкция по армированию
2. Рекомендации специалистов
3. Распространенные ошибки

Пошаговое руководство по армированию

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

• Между вертикальными прутьями — не более 50 см.
• Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
• Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

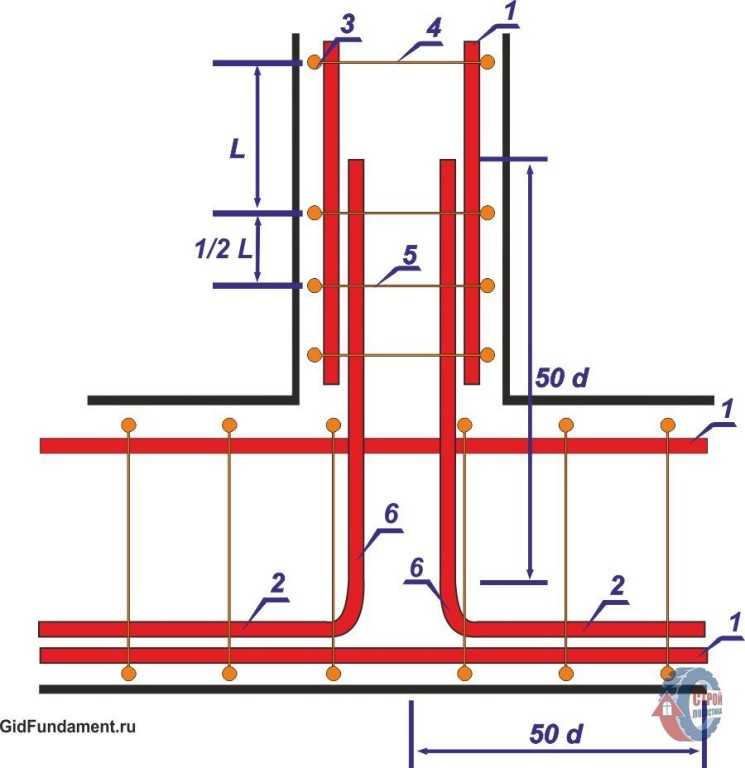

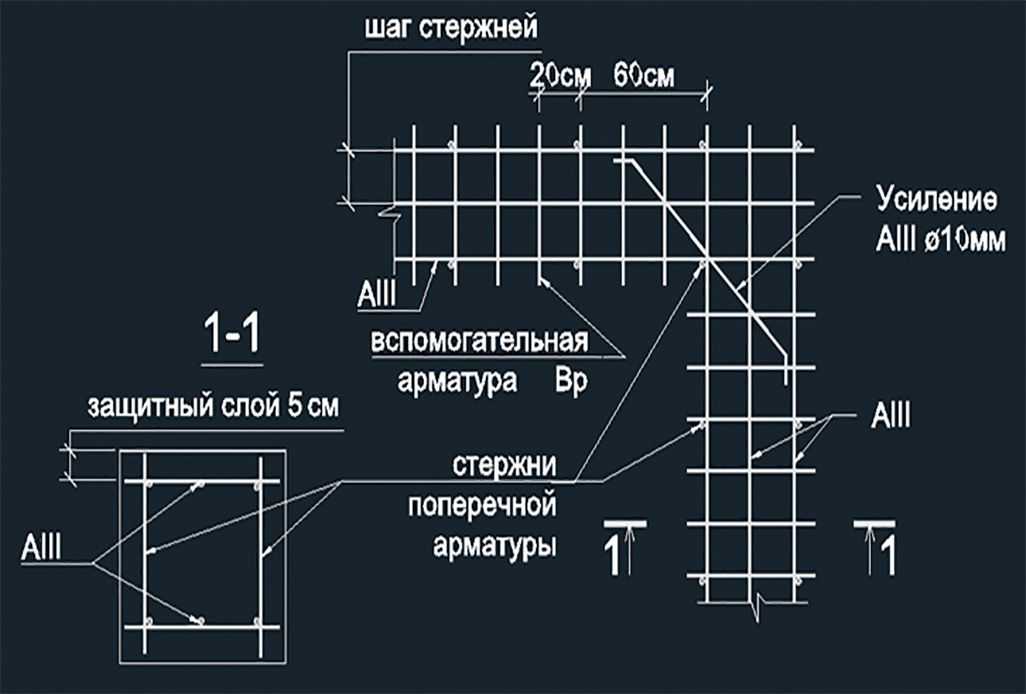

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

8. Вяжут или спаивают всю конструкцию. Подробнее о способах соединения — в разделе рекомендации.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.

1. Расчет материалов армирования.

Предусмотрите, чтобы арматуры хватило на нахлест (30‒50 мм). Стандартная длина стержня 11,7 м. Не заказывайте обрезки, так как трудоемкость работы повысится, а рассчитать нужное количество будет невозможно, ведь арматуру продают в килограммах.

2. Соединение.

Стержни спаивают, вяжут или скрепляют муфтами. Лучше вязать элементы армировки, а не паять, так как прочность каркаса падает, особенно если оставить его без бетона во влажную погоду. Чтобы сократить расход арматуры для ленточного фундамента, применяют муфты, так как для пайки рекомендуется соединять пруты с нахлестом 10‒15 см, в зависимости от диаметра. Если их вяжут, длина места скрепления составляет 10 диаметров для марок бетона от М300 и 15 — для М200.

Вязать можно с помощью крючка, специального пистолета и шуруповерта или дрели с насадкой из гвоздя. ПроцСхема усиления ленточного основанияесс ручной вязки крючком занимает много времени.

3. Сгибание стержней.

В продаже есть станки, чтобы согнуть арматуру, но они стоят дорого, поэтому мастера придумали разные способы для изготовления хомутов самому. Например, приваривают два уголка к ровной вертикальной поверхности, вставляют туда прут и гнут, надевая на него трубу. Арматуру с диаметром 6‒8 мм осилят тиски. Если у вас есть смекалка, реализовать идею с двумя параллельными уголками будет легко. Главное, чтобы все углы были прямые, а стороны хомутов находились в одной плоскости, иначе ленточное основание не будет надежным.

4. Подготовка элементов армировки.

Стержни слегка намачивают за пару дней до заливки, чтобы увеличить сцепление стали с бетоном, но перед этим обязательно удаляют отслоившуюся ржавчину металлической щеткой.

Возможные ошибки

Когда люди без опыта армируют конструкцию своими руками, часто они не смотрят руководство и совершают типичные просчеты, это приводит к печальному результату.

Ошибка	Почему нельзя
Нагревать стержни перед сгибом.	Армирование получается непрочным.
Паять арматуры без литеры «С».	Каркас не выдержит высоких температур и быстрее разрушается.
Вставлять поперечную арматуру в песчано-грунтовую подушку.	Сталь быстро ржавеет в таком положении.
Использовать в армировании одни обрезки.	Каркас не будет функционировать. Максимальная доля соединений в конструкции — 50 %.
Соединять параллельные стержни без разбежки.	Такая арматура не будет работать. Минимальная длина между скреплениями соседних стержней — 61 см.
Не загибать на углах.	Бетон быстро отслоится от этих мест, так как нагрузка на них выше.
Заливать кривой армокаркас.	Ленточный фундамент тоже со временем покосится.

Чтобы железобетон работал, обязательно выполнять армирование монолитного фундамента по правильно составленному чертежу. Это важно для ленточного мелкозаглубленного основания, так как она находится в зоне постоянного движения грунта.

Если вы выполняете армирование своими руками, внимательно следуйте инструкции, даже если вам помогают специально нанятые работники. Контролируйте процесс, так как иногда компании нанимают людей, которые не знают элементарные стандарты строительства или просто халтурят.

Армирование ленточного фундамента арматурой

Одной из важнейших элементов, необходимых для постройки строительного объекта, является фундамент. Чем лучше сделана его конструкция, тем дольше будет срок эксплуатации дома.

Можно заметить, как многие люди тратят свои сбережения на строительство объектов недвижимости (жилых, дачных домов, бань, хозяйственных построек). В их среде это считается прибыльным вложением средств. Недвижимость со временем поднимается в цене, и, в какой-то степени, это оправданные решения. Необходимо не забывать, что для того, чтобы дом прослужил как можно дольше, необходимо нанимать команду профессионалов своего дела.

При постройке фундамента применяется арматура и проволока — процесс называется армирование. Необходимую длину проволоки могут сказать по её месту покупки. Как только куплена арматура, её необходимо приготовить к укладке. Для установки в опалубку арматуры её необходимо «связать».

Существует фундамент и другого вида, этот вид называется монолитно-ленточный. Строительство предполагает армирование, установку коробов арматуры в форме квадрата. Диагональ их должна равняться 40 сантиметрам. Длина плит арматуры составляет в районе 3-х метров.

Возможна установка больших по длине плит, равная шести метрам. Блок арматуры можно заказать для подгонки размера длины и ширины блока.

Опытный рабочий способен выполнить процедуру по связке арматуры. Этот строительный процесс очень важен, и поэтому нужно не скупиться на время и деньги. После того как будет выполнены все действия с ленточным фундаментом, можно не волноваться – основная работа завершена.

Шаги для создания арматурных блоков

Чаще всего такой тип фундамента используется при строительстве домов из кирпича и бревна, так как данные строения имеют не малый вес!

Для правшей и левшей план работы немного отличается. Сначала описание для правшей. Соответственно левша повторяет то же самое действие, но другой рукой.

Необходимо взять крючок в правую руку. Крючок – прибор для использования вязки арматуры. Проволоку надо взять в левую руку. Аналогично вязанию крючком нужно сделать петли. Следующий шаг – завести петли за арматуру и обмотать их вокруг неё. После этого необходимо соединить вместе два конца проволоки. Процедура завершена. Эти действия требуют выдержки, терпения и сноровки.

В Японии изготовили специальные автоматы, чтобы облегчить этот процесс. Возможно, чтобы облегчить себе труд, воспользоваться такими машинами. Минусом будет то, что придётся немного раскошелиться. Новичкам привыкнуть к этой работе будет непросто.

«Связать» арматуру можно и при помощи хомутов. Их можно приобрести во многих магазинах для строительства. С хомутом вам будет легче присоединить арматуру, чем, если бы вы вязали блоки.

Эта статья поведала о некоторых способах вязки арматуры. Ваше право выбрать себе тот, который придётся по душе. Ваш выбор будет зависеть от степени наличия навыка, коим вы обладаете либо нет, и габаритов ленточного фундамента, для которого необходима арматура.

Армированный ленточный фундамент | Первичная забивка свай в Харроу, Великобритания

Надлежащим образом спроектированный и построенный фундамент является ключом к долговечности и безопасности любого строительства или конструкции. Существует несколько видов фундаментов, но армированный ленточный фундамент , безусловно, является наиболее распространенным типом в частном домостроении. Ленточный фундамент представляет собой непрерывную полосу железобетона, сомкнутую по границе и уложенную под всеми стенами возводимого дома, последовательно выдающими его вес. Эта структура обеспечивает устойчивость к силам пучения почвы и снижает вероятность проседания или перекоса стен. Благодаря статистике, что для возведения ленточного фундамента не требуется использовать здоровенный механический механизм, кто-то может сделать это самостоятельно, не нанимая эксклюзивных подрядчиков.

Срок службы армированного ленточного фундамента зависит от многих факторов:

• соблюдение технологических требований при его строительстве
• гидроизоляция краев и днища фундамента
• тип защиты фундамента от агрессивных сред эффекты
• укрепление внутренних стен фундамента стерильными и гидроизоляционными составами
• качество используемых материалов

Ленточный фундамент является базовым элементом, выполняющим одновременно функции фундамента и луча.

Ленточный железобетонный фундамент очень хорошо ведет себя во время землетрясения. В зависимости от направления сейсмических сил одна кромка глубоко нагружена. На больших участках ленточного фундамента искривление бесконечно реверсируется и, следовательно, требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем раскрытии непрерывного ленточного фундамента. Для более организованного поведения краевых частей ленточного фундамента целесообразно вынести ленточный фундамент за крайние стойки на приемлемую длину.

0127-996-9025

Во всех случаях окончательный выбор размера и глубины ленточного фундамента определяется местными властями. расстояние от фасада стены до края фундамента. В некоторых случаях в ленточный фундамент может быть представлена ​​арматурная сталь для пропуска бетона на меньшую глубину. Это будет состояние проекта. Следует также помнить, что при строительстве фундаментов из блоков и/или кирпичной кладки планетарные должны быть заложены в котловане, чтобы стоять и строиться.

Обычной практикой считается, что в грунтах с необходимой несущей способностью или выше необходимо предусмотреть бетонные ленточные фундаменты шириной 600 мм и глубиной 250 мм. Это укроет почти все возможности в локальной сборке, и если бы только одна история была стратегической, возможность покрытия по вертикали не исключена. Разметка здания значительно упрощается, если железобетонный ленточный фундамент шире, чем уже, и допускает погрешность при раскопках. Стоит также отметить, что 600 мм — это нормальный размер ковша экскаватора!

Выбор заполнения фундаментной траншеи бетоном теперь указывается в максимальных случаях. И в большинстве случаев сделать это совсем недорого. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на обязательную высоту, которая в большинстве случаев, армирование ленточного фундамента, находится внутри 2 рядов кирпичей. готового уровня земли.

Поговорите с нами

Отправьте нам сообщение сегодня, и мы свяжемся с вами как можно скорее.

Свяжитесь с нами, чтобы получить информацию или опыт:

Мы работаем с несколькими различными клиентами, включая основных подрядчиков и проектировщиков недвижимости; если у вас есть базовый проект, наша фирма по земляным работам в Лондоне будет рада помочь. Наши проекты  Армированный ленточный фундамент  осуществляются на различных объектах, включая школы, многоэтажные здания, одноэтажные здания и т. д. Независимо от площади и масштаба ваших потребностей в фундаменте, наша компания по земляным работам будет рядом с опытом и знаниями, чтобы гарантировать, что работа будет выполнена на высшем уровне.

Лента, Фабрика арматурных сеток

ОПИСАНИЕ ПРОДУКТА

Сетка для ленточного фундамента используется на ленточном фундаменте, в наличии размеры 800мм х 4,8м и 600мм х 4,8м. Проволочная сетка Heyou имеет большое количество сеток для ленточных фундаментов, которые подходят для удовлетворения требований большинства британских домов.

Сетка фундамента полосы была сделана стандартом соответствия фабрики ячеистой сети heyou BS4483: 2005 или BS8666: 2000. В500А, В500В как обычный материал для формирования сетки ленточного фундамента. У нас есть много запасов сетки ленточного фундамента для типа А393.

Свободный фонд Стрип -Фонд, как ниже:

NL = Количество продольных стержней PL = высота продольных стержней DL = Диаметр длинных барей DL = Диаметр длинных барей PC=Шаг поперечных стержней	L=длина продольного стержня B=длина поперечного стержня u1=вылет продольных стержней u2=вылет продольных стержней u3 = выступ поперечных стержней

Спецификация сетки полосовой основы, как показано ниже:

МЕШ тип	Стальная класс	Ø (MM)		55121 DIMENIONS). mm)		SHEET		BUNDLE		NL	NC	OVERHANGS (mm)
		dL	dC	L	B	Pl	Pc	kg/ m 2	kg/ Sheet			Sheets / Bundle	kg / Bundle	u1	u2	u3	u4
A393	B 500 B	10	10	4800	800	200	200	6.16	23.20	20	464	4	23	200	200	100	100
A393	B 500 B	10	10	4800	600	200	200	6.16	17.40	20	348	3	23	200	200	100	100
A393	B 500 B	10	10	4800	800	200	200	6. 16	23.70	20	474	4	24	100	100	100	100
A393	B 500 B	10	10	4800	600	200	200	6.16	17.77	20	355	3	24	100	100	100	100

The advantage of strip foundation mesh reinforcement in application as below:

1. Нет необходимости резать на месте

2. Простота использования на месте

3. Удобное хранение на месте

4. Безопасная и простая транспортировка

5. Безопасная эксплуатация
