Как правильно сделать расчёт арматуры и армировать фундамент — ВикиСтрой

Как работает фундаментное армирование

Реалии эксплуатации ЖБИ таковы, что нельзя точно предусмотреть, какие силы будут действовать в отдельно взятой точке массива. Всё потому, что конфигурация бетонного изделия значит не так много, как физико-механические характеристики основы, на которой это изделие установлено. А они почти всегда непредсказуемы.

Нагрузка в бетоне распределяется неравномерно. Максимальное напряжение приходится на точку опоры, при этом всегда действует правило рычага — сила возрастает пропорционально плечу воздействия. Если подвесить бетонную балку за оба края, воздействие на центр будет напрямую зависеть от длины балки.

Схема работы балки на изгиб: a — бетонная балка; б — железобетонная балка; 1 — арматура

Также интересен характер и направление деформаций в разных точках. При изгибе одна сторона будет сжиматься, но это, как мы выяснили, не сулит больших неприятностей.

Гораздо хуже, что с обратной стороны изделия бетон будет растягиваться, что при невысоких показателях упругости выльется в трещину и слом.

Главная задача арматуры — не позволить бетону растягиваться. Это достигается за счёт сил трения, которые передают нагрузку от бетонного слоя закладным элементам, имеющим модуль упругости гораздо выше, чем у бетона. И, конечно, арматура должна быть распределена максимально равномерно, чтобы каждый отдельный участок конструкции не имел слабых мест с плохой перевязкой. Иначе армирование теряет всякий смысл.

Чем укрепляют фундамент

Существует два типа арматуры. Рабочая арматура выполняет непосредственную функцию армирования — принимает на себя нагрузку в приложенной плоскости. Конструктивная арматура служит для упорядочивания линий рабочего армирования в слое бетона и получения дополнительных связей, если это необходимо.

В качестве рабочей арматуры традиционно используется горячекатаные стержни периодического или гладкого профиля по ГОСТ 5781–82. Стальная арматура может быть свариваемой и несвариваемой, в зависимости от термомеханического укрепления и области использования.

Для фундамента в качестве рабочего армирования целесообразно применять именно периодический профиль, который обладает наивысшим показателем сцепления с окружающей массой. Вспомогательное армирование, напротив, выполняется гладкими стержнями, хотя это не категоричное правило.

Важен и материал, марка стали определяет класс арматуры. Наиболее востребованы для частного застройщика классы А400–А600: они наиболее широко распространены на строительных базах и не требуют специальных средств стыковки: весь каркас собирается вязкой. Всё чаще применяют композитную арматуру (ГОСТ 31938) из пластика, укреплённого углеродным и стекловолокном. Такая арматура значительно легче стальной и абсолютно не подвержена коррозии, а вот насколько это важно в рамках конкретного проекта — решать только вам.

Основные параметры армирования

В каждом конкретном расчёте есть ряд ключевых значений, описанных в пособии к СНиП 2. 03.01:

Плотность закладки арматуры (коэффициент армирования). Определяется по поперечному срезу изделия как отношение суммы сечений арматурных стержней к сечению бетонной массы. Установленный нормами минимум — 0,05%, хотя коэффициент может увеличиваться по мере роста отношения длины сегмента к его высоте вплоть до 0,25%.

Толщина стержней. При длине сегмента свыше 3-х метров используется арматура диаметром не менее 12 мм, более 6-ти метров — свыше 14 мм, а при протяжённости от 10-ти метров — 16 мм и более.

Распределение армирования. Если фундамент имеет глубину около метра, то какую грань укреплять от растяжения: верхнюю или нижнюю? Что лучше — малое количество толстых стержней или много линий тонкой арматуры? На практике часто всю рабочую арматуру помещают у одной грани, разбивая на как можно большее число прутьев, не мешающих заливке бетона. Затем такой же пояс дублируется у противоположной грани.

Коэффициент надёжности (переармирование) — прямо вытекающее из предыдущего пункта понятие.

Прочность фундамента может быть намеренно завышена в 2 или 3 раза на случай непредвиденных изменений в геоморфологии региона или при отсутствии на момент строительства завершённого проекта.

Последнее должно относиться к разряду исключений, но на практике так строится чуть ли не половина объектов ИЖС. Проблема в том, что без исчерпывающих проектных данных вы не имеете возможности точно установить вес здания, определить по нему достаточную площадь и глубину залегания, соответствующие опорной способности грунта, затем по нормативным пропорциям рассчитать линейные характеристики фундамента, а из них вывести оптимальные методы укрепления его структуры, адекватные расчётной нагрузке.

Конфигурация арматуры для НЗЛФ, ленты и плиты

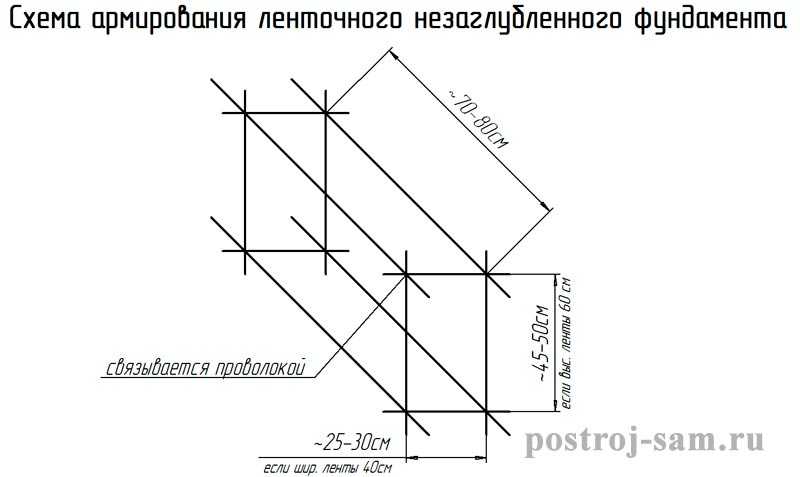

Ленточные фундаменты, залегающие выше глубины промерзания, армируются каркасом прямоугольной формы. Между внешними рёбрами может располагаться неограниченное количество линий армирования, между которыми обязательно соблюдается нормативный просвет. Как правило, такие каркасы состоят из отдельно связанных модулей, длина которых удобна для транспортировки и установки. Конструктивная арматура здесь представлена П-образными или замкнутыми хомутами, опоясывающими прутья рабочего армирования каждые 0,6–1,1 метра.

Армирование прямого участка ленточного фундамента: 1 — рабочая продольная арматура; 2 — конструктивная арматура (хомуты)

Заглубленные фундаменты укрепляются как и лента — каркасом. Линии армирования, как упоминалось, дублированы и сосредоточены у верхней и нижней граней. Дополнительно могут закладываться промежуточные линии, компенсирующие силы давления и пучения грунта, если того требует проект. Между собой армирование соединяется вертикальными прутьями. Это армирование выглядит как конструктивное, но оно же выполняет функцию рабочего, в значительной степени препятствуя скручивающим и боковым давящим деформациям.

Плита армируется наиболее просто: две арматурные сетки, каждая может состоять из нескольких слоёв.

Разносятся сетки к верхней и нижней плоскости в соответствии с нормативным защитным слоём. Параметры арматурных сеток — табличные, прут и ячейка рассчитываются в зависимости от габаритов плиты. Что касается рёбер жёсткости под плитой, они формируются как и каркасы МЗЛФ, а затем скрепляются с сеткой плиты вертикальными прутьями конструктивной арматуры.

Вязка, установка и контроль

С линейными участками все просто, но ведь фундамент имеет повороты и пересечения. На них линии сходящихся каркасов соединяются гнутыми закладными элементами из арматуры того же сечения. Края устанавливаются с нахлёстом от 40 до почти 100 номинальных диаметров. Довольно распространена практика укрепления углов фундамента арматурными сетками 12х150х150 мм, особенно на слабых грунтах и в сейсмоопасных регионах.

Армирование примыканий и углов ленточного фундамента: 1 — рабочая продольная арматура; 2 — поперечная арматура; 3 — вертикальная арматура; 4 — Г-образные хомуты

Мы уже описывали преимущества вязки арматуры перед сваркой и настоятельно рекомендуем использовать только этот метод, если речь не идёт о фундаментах специального назначения.

Каждый последующий сегмент каркаса устанавливается на дистанционных подкладках или кольцах, которые препятствуют нарушению защитных слоёв. Прутья на торцах связываются с нормативным перехлёстом, по 2–3 проволочных хомутах на каждом стыке.

В итоге армирующий каркас должен быть сформирован таким образом, чтобы по нему спокойно могли передвигаться люди. Перед заливкой каркас тщательно проверяется на прочность скрепления. Если при заливке бетоном разойдутся перевязки линий, это чревато полной выбраковкой всей конструкции. Поэтому во время заливки и усадки нужно уделять особое внимание положению и целостности соединений арматуры.

рмнт.ру

Как армировать фундамент для дома в Туле? Фото материал.

~2700

стоит кв.м косметического ремонта

лет на рынке

мастеров профессионалов

1870

объектов уже выполнено

Нам 13 лет

до-13%

Скидка на все услуги группы компании

Получить скидку сейчас

Нам 13 лет

до-13%

Скидка на все услуги группы компании

Получить скидку сейчас

Армирование ленточного фундамента: что важно знать?

Арматурой именуется стальной стержень гладкого, либо ребристого профиля.

Чаще всего применение находят материалы диаметрами от 6 до 32 миллиметров. На протяжении эксплуатации дома его фундамент фактически непрерывно подвержен нагрузкам различного типа, включая массу строения, нагрузку от движения грунтов и т. п. Низ ленты фундамента испытывает по большей части нагрузку на растяжение, при этом верхняя часть основы дома – на сжатие.

Поскольку устойчивость бетона к сжатию в 50 раз превышает показатель упорства данного материала на растяжение, а стальная арматура имеет возможность воспринимать значительные нагрузки на растяжение, можно уверенно говорить о том, что понадобится армирование нижней части фундамента. Вместе с этим стоит помнить о морозном пучении, сила которого может в значительной мере превышать массу самого строения, при этом вызывать растяжение вверху ленточного фундамента.

Необходимым шагом будет армирование верхней и нижней частей фундамента. Таким образом, бетон посредством армирования представляет собой новый материал – железобетон, способный выдерживать нагрузки на сжатие и растягивание намного эффективнее. Армирование средней части ленточного фундамента не несет никакого смысла, поскольку данный участок не подвергается никаким нагрузкам.

В верхней, нижней частях фундамента располагаются продольные ярусы арматуры. В случае необходимости следует установить дополнительные ярусы. С ролью продольной арматуры отлично справляется арматура класса А3, которая является круглым профилем диаметром 10-16 миллиметров. Продольная арматура производится с двумя продольными ребрами, а также поперечными выступами, что идут по трёхзаходной винтовой линии.

Если высота фундамента дома превышает 15 сантиметров, потребуется установка вертикальной поперченной арматуры, с ролью которой справятся по большей части гладкие стержни арматуры класса А1 диаметров от 6 до 8 миллиметров. При армировании поперечная арматура устанавливается в соответствии с расчетом нагрузок, которые действуют вдоль поперечной оси ленточного фундамента. Установка такого материала существенно ограждает здание от трещин в бетоне. Так закрепляются рабочие стержни согласно проектному положению. Наилучшим образом рассматриваемый материал сгибать в рамки, впоследствии производить установку внутри данных рамок.

Расстояния между прутками, а также шаг поперечного армирования определяются согласно СНиПу 52-01-2003. На этапе армирования фундамента нужно помнить, что прутки материала должны отстоять от краёв опалубки, а также верхнего уровня заливки бетонной смеси на 5-8 сантиметров. Соединять отдельные прутки материала стоит посредством вязальной проволоки, специализированного вязального крючка. Сваривать можно исключительно арматуру, которая имеет в маркировке букву «С».

Схемы армирование углов и примыканий фундамента ленточного типа

Армирование углов, а также примыканий выполняется посредством арматуры класса А3, которая сгибается. Не следует допускать работу простым перекрестием прутков, если армирование углов фундамента выполняется отдельными стержнями. Монолитный фундамент – единая пространственная рама.

Возврат к списку

Оставьте заявку

и мы свяжемся с вами в течении 2 минут

Отправить заявку

Заявка отправлена!
Скоро мы с вами свяжемся

Армирование стены подвала в Олбани, Скенектади, Троя

1-518-363-7683

Системы армирования стен

Главная»Ремонт фундамента»Продукты для ремонта фундамента»Ремонт фундаментных стен»Системы армирования стен…

Сверхпрочные полосы. В системе CarbonArmor® используются полоски из эпоксидной смолы и углеродного волокна для укрепления и стабилизации стен фундамента, которые треснули или прогнулись.

Наша система армирования стен CarbonArmor® использует материалы прочнее стали для ремонта фундаментных стен

Назначение:

Система армирования стен CarbonArmor® , разработанная Supportworks, представляет собой современное решение, используемое для ремонта треснувших и изгибающихся фундаментных стен .

CarbonArmor® укрепляет и стабилизирует стены подвала, используя ту же технологию, которая используется Министерством обороны США, Инженерным корпусом армии и аэрокосмическими инженерами для укрепления бомбоубежищ, небоскребов и мостов.

Характеристики продукта

Изготовлен из армированного волокном полимера, который в 10 раз прочнее стали
Специально разработан для укрепления и стабилизации стен подвала
Высокопрочная эпоксидная смола поглощает давление стены
Не требует копания снаружи
Большинство установок завершено менее чем за один день

Трещины в стене фундамента и прогибающиеся стены подвала являются признаками того, что ваш фундамент нуждается в ремонте. Наши решения для ремонта стен подвала из углеродного волокна помогут укрепить изгибающиеся стены и устранить трещины.

Трещины в фундаменте и деформация — серьезные проблемы, которые со временем усугубятся, если их не устранить. Опытные специалисты по ремонту фундаментов Adirondack Basement Systems могут определить, какие условия вызывают это повреждение фундамента.

Точно диагностируя причину проблем с фундаментом, мы можем определить, является ли армирование стен углеродным волокном лучшим решением для вашего фундамента.

Бесплатная смета армирования стены подвала в Нью-Йорке

График A Бесплатная смета

Когда дело доходит до ремонта фундамента, Adirondack Basement Systems является экспертом! Свяжитесь с нами сегодня, чтобы запланировать бесплатную оценку ремонта фундаментной стены в Олбани, Скенектади, Трое и поблизости!

Чем раньше вы отремонтируете поврежденные стены фундамента, тем лучше

Признаки повреждения фундамента обычно легко заметить. Фундаментные стены, построенные из бетонных блоков, обычно трескаются вдоль линий стыков между блоками, образуя горизонтальную трещину около средней точки стены и трещины «ступеньки» в углах.

Трещины в заливных бетонных стенах часто представляют собой диагональные трещины, идущие от нижних углов стены к верхнему центру. При любом типе фундамента трещины могут сопровождаться участками стены, изгибающимися или наклоняющимися внутрь.

Очень сильный, но почти невидимый. № После очистки стены для обеспечения хорошей адгезии техник маскирует каждое место полоски из углеродного волокна и пропитывает кирпичную кладку эпоксидной смолой. Усиление CarbonArmor® становится частью конструкции стены и может быть скрыто слоем краски.

Ленты из углеродного волокна и эпоксидная смола делают низкопрофильный ремонт

Когда наши специалисты по ремонту фундамента знают, сколько лент из углеродного волокна потребуется для надлежащего укрепления стены, процесс установки идет быстро. Для приклеивания полос CarbonArmor® к стене и повышения прочности каждой полосы используется высокопрочная эпоксидная смола. После завершения ремонта полосы «исчезнут», когда вся стена будет покрыта краской.

Остановить движение стенки внутрь. Система ArmorLock® состоит из ремней и кронштейнов, которые соединяют полосы усиления CarbonArmor® с каркасом здания по периметру.

Решение проблем наклона стены с помощью CarbonArmor® и ArmorLock®

Когда давление грунта вызывает наклон верхней части стены фундамента внутрь, требуется дополнительное усиление.

Здесь на помощь может прийти система ArmorLock®. ArmorLock® предназначен для использования в сочетании с усилением CarbonArmor®.

В системе ArmorLock® к каждой полосе ArmorLock® приваривается сверхпрочный ремешок из углеродного волокна, который крепится к прочному стальному кронштейну, который привинчивается к балке обода.

Крепление фундаментной стены к краевой балке предотвратит давление грунта, которое оттолкнет верхнюю часть стены внутрь от этого каркаса по периметру.

Поскольку система ArmorLock® занимает очень мало места, обычно нет необходимости перемещать воздуховоды и другое подвальное оборудование.

Специалисты компании Adirondack Basement Systems используют полосы CarbonArmor® для укрепления отремонтированной трещины в стене фундамента.

Используйте стежки для стен CarbonArmor® для армирования трещин в стене

Стену фундамента с трещинами можно отремонтировать с помощью полиуретановой инъекции, эпоксидной смолы или ремонтного раствора для заполнения и герметизации трещины.

Какой бы метод ни применялся, ремонт можно усилить с помощью полосок CarbonArmor® при ремонте стеновым швом.

Ваш технический специалист Adirondack Basement Systems заполнит эпоксидной смолой ряд полос поперек трещины, что значительно улучшит общую устойчивость стены.

Чтобы сделать ремонт твердых трещин еще более прочным и стабильным, вы не сможете превзойти производительность стеновых швов CarbonArmor®.

Убедитесь, что ваш дом поддерживается стабильным фундаментом с решениями по армированию углеродным волокном от Adirondack Basement Systems

Мы специализируемся на различных постоянных решениях для стабилизации фундамента, ремонта трещин в стенах и выпрямления прогибающихся стен подвала. Не ждите, пока проблема усугубится. Свяжитесь с Adirondack Basement Systems по телефону 1-518-363-7683, чтобы поговорить с нашей командой экспертов, или свяжитесь с нами через Интернет и запланируйте осмотр и оценку укрепления вашего фундамента.

Узнать цену? Получите бесплатную оценку без каких-либо обязательств.

Ремонт трещин в кирпичном фундаменте, замена, поддержка Окленда, Калифорния

Если вы являетесь домовладельцем в Аламеде, Олбани, Мораге, Эль-Серрито, Кенсингтоне, Окленде, Оринде, Пьемонте и Сан-Леандро, Калифорния.

Ремонт и замена фундамента Окленд

Замена фундамента — Старые фундаменты часто требуют ремонта или замены. Обычно в них отсутствует арматура, и они часто трескаются и оседают. Их размеры меньше, и они часто недостаточно глубоко в прилегающем грунте, чтобы быть устойчивыми. Из-за проблем с дренажем и влаги в почве бетон может испортиться и часто находится в плохом состоянии и крошится. Необходима замена на более современный железобетон соответствующих размеров. Иногда части фундамента находятся в лучшем состоянии. состоянии, чем другие, или уже были модернизированы, и в этом случае возможна частичная замена.

Ремонт фундаментов для опор и балок

Обычных Т-образных фундаментов часто недостаточно для поддержки домов в горные условия. Если есть осадка, но действующий фундамент больше современный и в приличном состоянии, иногда можем сделать причал и выравнивающую балку ремонт. Он заключается в установке новой железобетонной балки рядом с существующий фундамент и прикрепленный к нему арматурой, которая приклеена к нему эпоксидной смолой, а затем поддерживает модифицированную конструкцию с помощью просверленных бетонных опор, состоящих из отверстий часто глубиной 10–20 футов заполнены бетоном и сталью. Это служит для удержания модифицированный фундамент с опорами в более глубоких более устойчивых грунтах.

Подпорные стены фундамента

Поддержка дополнительного грунта снаружи. Старые подпорные стены фундамента как правило, не разработаны в соответствии с современными инженерными стандартами, в них отсутствует арматура и широкие опоры, необходимые для надлежащей устойчивости. Им также не хватает современных дренаж, а старые системы часто больше не работают. Установка новые правильные стены и дренаж решают эту проблему.

Опоры подполья (изолированные опоры)

Часто внутренние стены подполья или подвала поддерживаются изолированные опоры, на которых установлены столбы, поддерживающие балку, удерживающую этажами выше. В старых домах эти опоры часто находятся в плохом состоянии. существенно низкорослый. Обычно мы заменяем их новыми опорами площадью 24 дюйма. или больших размеров, со стальной арматурой и опорным оборудованием и стойкой заглушки для обеспечения лучшего соединения между опорами и опорной балкой выше.

Фундаменты для нового строительства

Для новых жилых построек или пристроек правильно спроектированные стены являются обязательными. Дренаж также имеет решающее значение, состоящий из надлежащего французского дренажа и водосточной трубы. дренаж под новыми плитами внутреннего перекрытия может быть интегрирован с дренажом по периметру. В зависимости от высоты, новый дренаж может быть либо с уклоном на улицу, либо на наклонные или ровные свойства, иногда потребуется система водоотливного насоса.

Ремонт трещин в фундаменте

Небольшие трещины в фундаментах старых фундаментов являются обычным явлением и обычно являются результат урегулирования, часто связанный с проблемами дренажа. Когда они не слишком большие или многочисленные, эпоксидная смола может быть использована в качестве метода ремонта. Стальные пластины на болтах к фундаменту иногда используются для более крупных изолированных трещин. Когда эти трещины становятся больше (обычно более 3/8 дюйма или около того), и они многочисленные, или если есть более серьезные проблемы с расселением или вращением, замена более современным фундаментом, который правильно спроектирован, является решение выбора.
