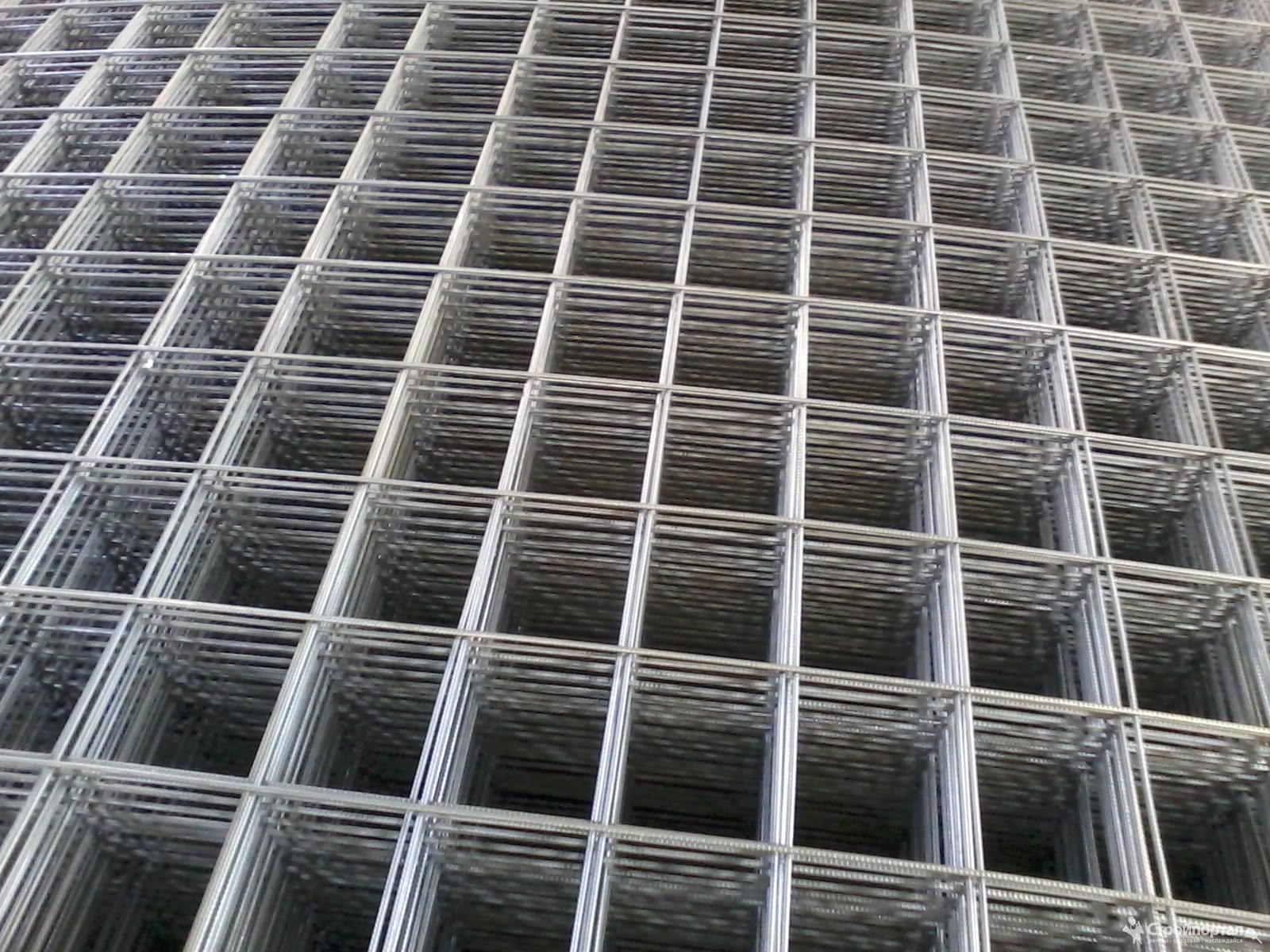

Армированная сетка фото: Сетка арматурная 4 ВР-1 — сетка сварная купить в Москве

Армирующая сетка — ее виды: кладочная, металлическая(технология изготовления) и применение, фото

При устройстве бетонных оснований, выполнении черновых отделочных работ (оштукатуривание стен и потолочной поверхности), укрепления кладки требуется применение связующего материала, в качестве которого используется армирующая сетка из металла.

Такое дополнительное укрепляющее и связующее звено необходимо для придания основанию повышенной механической прочности и адгезии.

Этот метод также хорошо работает в случае соединения материалов, не имеющих адгезийного взаимодействия, например, металлическая основа и любой вид штукатурки (цементная, известковая, гипсовая).

Виды арматурной сетки из металла

На современном строительном рынке можно встретить несколько видов сетки арматурной, применение которых полностью зависят от конструкции и физико-механических характеристик.

Сетка металлическая для армирования бетона является незаменимой при устройстве стяжки пола, стен. Для того чтобы бетонное основание было целостным, прочным и не разрушалось при воздействии больших нагрузок применяется технология армирования, значительно повышающая устойчивость покрытия к механическим воздействиям и улучшающая эксплуатационные характеристики. Производится сетка из проволоки толщиной 3-4 мм с ячейками разных размеров (100 х 100, 150 х 150, 200 х 200 мм). Обратите внимание, какими бывают стеновые железобетонные панели.

Сетка кладочная для армирования предназначена создавать армопояс между кирпичами.

Для ее изготовления применяется проволока ВР-1 толщиной от 2,3 до 5,0 мм, в которой присутствуют рифления, способствующие хорошему сцеплению раствора, что дает дополнительное упрочнение кладки.

Производится армирующий материал разной длины (от 2 до 6 м – карта, 23 м — рулон) в соответствии с областью применения:

  • карта параметрами 0,25 х 2,0 м предназначена для кладки в 1 кирпичный камень;
  • карта 0,37 х 2,0 м – для кладки в 1,25 кирпича;
  • карта 0,38 х 2,0 м – в 1,5 кирпича;
  • карта 0,50 х 2,0 м – в 2 камня;
  • карта 0,63 х 2,0 м – в 2,5 камня.

Ознакомится со стальной арматурой для железобетонных конструкций можно здесь.

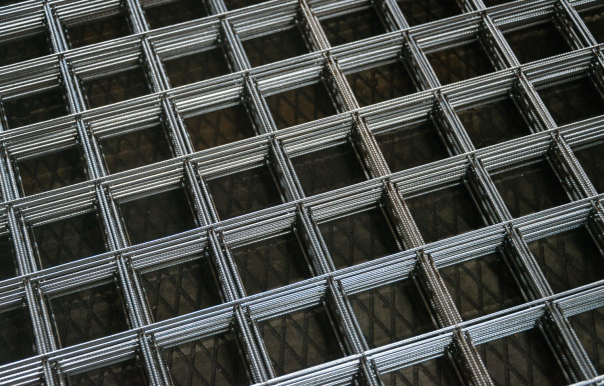

Металлическая сетка для армирования кирпичной кладки имеет ячейки 50 х 50 и 100 х 100 мм:

  1. Легкая арматурная сетка изготавливается из арматурной проволоки ВР и стержневой арматурной горячекатаной стали А-III и А-I в соответствии ГОСТ 23279-85. Продольные и поперечные стержни диаметром от 3 до 10 мм размещены по всей ширине, которая варьирует от 680 до 3800 мм. Длина составляет от 850 до 9000 мм (для типа 4) и от 3950 до 9000 мм (для типа 5). Также изготавливаются изделия со смещенными поперечными стержнями.
  2. Тяжелая арматурная сетка производится трех типов (1, 2, 3) с поперечными и продольными стержнями из арматурной стали класса А-III, А-II, А-I диаметром от 6 до 40 мм в соответствии ГОСТ 23279-85.

Ширина изделий 1 и 2 типа составляет от 650 до 3050 мм, 3 типа – от 850 до 3050 мм.

Длина 1 типа составляет 850-9000 мм, 2 типа – 850 — 5950 мм, 3 типа – 850 — 6250 мм.

Расстояние между поперечными стержнями варьирует от 200 до 600 мм, между продольными стержнями от 200 до 400 мм.

Технология изготовления металлической сетки для армирования

Существует два способа изготовления сетки для создания армопояса:

  1. Посредством сваривания.
  2. Связыванием проволокой в местах соединения.

Зачастую изготовление строительного материала проводится непосредственно на строительном участке. Как происходит армирование бетона сеткой можно увидеть на видео в Интернет. Также наглядным пособием станет фото, где показано армирование бетона сеткой. О переходных железобетонных плитах смотрите информацию тут.

Для устройства полов и кирпичной кладки на черновом этапе выполнения работ применяется армирующий материал, который независимо от типа предназначен укреплять и усиливать основания и конструкции. Выбор материала зависит от области применения. Рекомендуем ознакомится с материалом о Фибре для бетона и узнать, когда рекомендуется ее применять.

видео-инструкция по армированию своими руками, фото и цена

Одним из самых востребованных строительных материалов для отделки потолков и стен является штукатурка. Если совсем недавно для укрепления их поверхности перед нанесением раствора в основном применяли деревянную дранку, сегодня первенство захватила специальная армирующая сетка.

На фото – полиуретановый армирующий слой

Однако она будет долго держаться в том случае, когда все работы по ее укреплению будут произведены согласно регламенту. Использовать можно изделия из металла или полиуретана, крепя их к стене клеем, саморезами, шурупами и другими приспособлениями этого же назначения. Предлагаются они обычно в рулонах и могут быть разных размеров, цена у них небольшая.

Виды сетки

  • Для кирпичной кладки – изготавливается из пластика, ячейки размером 5х5 мм;
  • Универсальная:
  • маленькая – из полиуретана, ячейки размером 6х6 мм, подходит для армирования штукатурных и отделочных смесей. У нее широкий функционал, дает возможность вести штукатурные работы на разной площади;
  • средняя – структура напоминает предыдущий материал, ячейки размером 13х15 мм;
  • крупная – размер ячеек составляет 22х35 мм, ей армируют большие площади, в том числе, складских помещений, фасадов цехов и других крупногабаритных сооружений;
  • Из стекловолокна, которое обработано особым образом, ячейки величиной 5х5 мм. Хорошо противостоит химическим и температурным воздействиям, благодаря сверхпрочности выдерживает большую нагрузку. Не имеет ограничений для применения;
  • Плурима – изготавливается из полипропилена, двух осноориентированная с размером ячеек 5х6 мм. Химически инертна, легкая, применяется внутри и снаружи;
  • Армафлекс – полипропиленовая штукатурная сетка, с усиленными узлами, ячейки 12х15 мм. Сверхпрочная, подходит для применения в местах, где существует повышенная нагрузка;
  • Штукатурная армирующая сетка синтофлекс – из полипропилена, ячейки 12х14 и 22х35 мм.
    Не реагирует на химическое воздействие, легкая по весу. Используется внутри и снаружи;
  • Из стали, прутья которой спаяны в узлах, имеет широкий диапазон ячеек. Хорошо держит нагрузку, но применяется только внутри помещений, так как не может стойко справляться с атмосферными осадками;

Крепление стального армирующего слоя

  • Оцинкованная – состоит из переплетенных прутьев оцинковки, спаянные в узлах, размеры ячеек у нее самые разные. Долговечна в эксплуатации, используется для работ снаружи и внутри сооружений, применяется в любых условиях.

Применение

Крепление пластиковых или металлических армирующих изделий на обрабатываемой стене зависит от метода нанесения штукатурки – обрызг или накрывка. Укрепление происходит вдавливанием выбранного материала в нижний слой.

Нанесение фасадной штукатурки

Идеальный вариант, прежде чем наносить финальный аккорд, закрепите армирующий слой к сухому основанию специальными приспособлениями. На небольшом обрабатываемом участке это может быть тот же раствор.

В этой ситуации наносите его своими руками точечно, только для крепления материала. Затем смесь необходимой толщины равномерно наносите на все основание.

Выбираем

Главное при выборе материала – определить толщину слоя. Для этого строительным или лазерным уровнем следует найти на потолке самую низкую точку, отметить и вычислить последнюю.

Следующие варианты зависят от полученного результата:

  • при менее 20 мм и отсутствии трещин на основании, можно материал не использовать, т.е. сразу переходить к установке маяков;
  • когда есть трещины или толщина расположена в диапазоне 20-30 мм, применяется армированная сетка для штукатурки из стекловолокна. Основное ее предназначение – защищать основу от трещин;
  • если толщина превышает 30 мм, необходимо использовать металлическую. Она не даст раствору отслаиваться от основания под собственной тяжестью;
  • когда перепады основания составляют более 50 мм, лучше сделайте подвесной или натяжной потолок.

Подготовка поверхности с помощью маяков

Монтаж сетки для штукатурных работ из стеклоткани

Приобретая материал, знайте, что у него ячейки не должны быть более 5х5 мм, плотность 110-160 г/м2. Также он должен быть щелочестойкой. Толщина раствора при этом – 3-30 мм.

Перед работой обрежьте полотна в размер, величина которого зависит от их размещения – вдоль или поперек. Если есть трещины на поверхности, располагайте его вдоль каждого шва цельным куском. При их отсутствии, нет разницы в том, как вы будете располагать материал, главное, чтобы вся поверхность была им покрыта.

Совет: всегда отрезайте материал с запасом в 100-150 мм, тогда вы сможете лучше укрепить стыки между стеной и потолком.

Как крепить стеклотканевую сетку

  1. Нанесите на всю поверхность первый слой смеси.
  2. Сверху на него установите, а потом утопите армирующий материал.
  3. Нанесите второй слой раствора.

Армирование штукатурки сеткой можно сделать за один раз, а можно подождать и подсыхания предыдущего слоя.

Очень часто можно наблюдать, как строители крепят данный материал к основной поверхности шурупами и скобами, а потом наносят раствор непосредственно по нему. Оправдан такой способ только при нанесении шпаклевки.

Материал действительно в этом ситуации будет расположен между двумя слоями. Но, если толщина последнего будет более 10 мм, он окажется с краю, армируя стену, но не смесь.

Установка стеклотканевой сетки на поверхность

Ниже предлагается оптимальная инструкция монтажа:

  1. Нанесите разметку под маяки, засверлите отверстия в поверхности и установите в них дюбели.
  2. Установите и выставьте по уровню строительные маяки.
  3. Нанесите первый слой раствора по ширине армирующей сетки.
  4. Установите ее на свежий слой.
  5. Рядом нанесите на стену штукатурку, сверху закрепите материал и так, пока не закроете нужный участок.

Совет: соседние полотна располагайте внахлест от 10 мм.

  1. Закрепите металлические маяки и работайте по ним обычным образом.

Совет: раствор по стеклотканевой сетке наносите равномерно по всей ее поверхности, разглаживать начинайте с середины в противоположные стороны. Для этого концы полотен в углах прижимайте правилом или широким шпателем. Вторым шпателем разглаживайте сетку по стене вниз.

Монтаж металлической армирующей сетки

Она используется при толщине слоя от 30 мм. В этом случае целесообразно применять оцинкованную сетку, ячейки которой 10х10 мм или 12х12 мм.

Использовать можно и оцинкованную просечно-вытяжную с ячейками 10х25 мм. Материал имеет небольшой вес, даже при минимальной толщине раствора она легко подстраивается под поверхность, не оставляет ржавых следов и легко режется.

Совет: перед применением металлической сетки ее необходимо обезжирить.

Этапы работ:

  1. Разрежьте материал ножницами по металлу на полотна, в зависимости от их размещения на поверхности. Если есть швы, следует прокладывать по ним цельным полотном вдоль.
  2. Сделайте отверстия для дюбелей перфоратором с буром 6 мм с шагом 250-300 мм. Примерно 16 отверстий на 1 м2.

Установка металлического армирующего слоя

  1. Вставьте дюбели, закрепите надежно материал шурупами и монтажной лентой. Полотна размещайте внахлест по 100 мм. Если на потолке он отстает в некоторых точках, сделайте дополнительные отверстия.
  2. Установите на него строительные металлические маяки. Возможно, вам придется наносить слоя последовательно, дожидаясь, пока предыдущий подсохнет.
  3. Первый накидывайте кельмой, а потом продавливайте его сквозь ячейки, чтобы он хорошо зацепился за основание. Равномерно размажьте его по поверхности теркой или шпателем. После его высыхания, нанесите следующий.

Если используете оцинковано-металлическую просечно-вытяжную сетку, минимальный слой раствора зависит от ее толщины. К примеру, для 0,5-1 мм достаточно 5 мм раствора.

Вывод

Армирующая штукатурная сетка из металла, пластика или стекловолокна дает возможность укрепить штукатурку на поверхности. Каждая из них используется для его определенной толщины. Работать с ней не представляет особенных трудностей (см.также статью “Стеклотканевая штукатурная сетка – назначение, разновидности, монтаж”).

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
