Армирование железобетонных конструкций: Армирование железобетонных изделий

Армирование железобетонных изделий

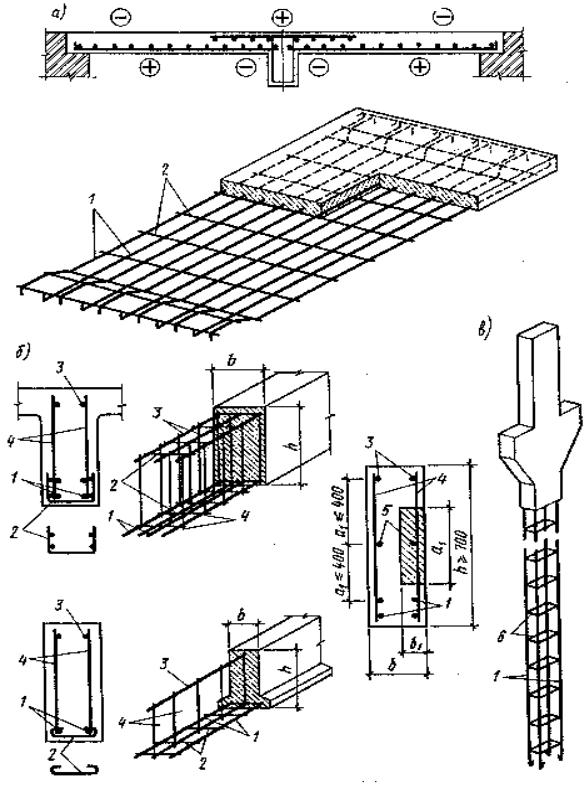

Армирование железобетонных конструкций представляет собой внедрение в толщу материала стальных сеток, стержней, каркасов и т.д. Такие дополнительные элементы придают изделию дополнительную прочность за счет восприятия растягивающих напряжений. Такая арматура называется рабочей. Кроме нее, в железобетонные изделия часто закладываются детали, предназначенные для соединения готовых изделий, распределительную арматуру, монтажные петли.

Армирование может быть обычным и предварительно напряженным. Возможности обычного армирования ограничены, несмотря на то, что оно способно существенно увеличивать несущую способность готовых конструкций. Объясняется это невысокой растяжимостью бетона – даже небольшая нагрузка способствует появлению в нем трещин, прогибов и т.д. Такого рода дефекты, в свою очередь, способствуют попаданию влаги внутрь материала, что оборачивается коррозией арматурной стали.

Предварительное напряжение конструкции достигается за счет обжатия бетона натянутой арматурой. Поэтому силы, воздействующие на батон, вынуждены сначала нейтрализовать уже имеющееся обжатие. Предварительное напряжение позволяет повысить устойчивость конструкции к появлению трещин, экономит стальную арматуру и дает возможность снижать массу готового изделия (или увеличивать его размер при сохранении массы). Экономия арматуры достигается за счет возможности использования высокопрочных видов стали (при обычном армировании ее попросту невозможно рационально использовать – сильное растяжение высокопрочной стали вызывает растрескивание и деформацию бетона).

Применение предварительно напряженных конструкций дает возможность изготавливать крупные элементы из железобетона (балки, плиты и т. д.), использующиеся для перекрытия довольно широких пролетов, а также тонкостенные конструкции (панели-оболочки), применяемые при возведении различных видов зданий.

Такие конструкции широко используются в энергетическом строительстве – предварительно напряженный железобетон часто применяют для изготовления труб большого диаметра (из них производят опоры для линий электропередачи, напорные водоводы, и т.д.). Предварительно напряженный железобетон – незаменимый материал при строительстве шлюзов, плотин, гидроэлектростанций.

Современное энергетическое строительство является сферой, в которой принято использовать два различных способа предварительного напряжения железобетона: либо во время изготовления железобетонных конструкций на заводе, либо в момент монтажа конструкций непосредственно на месте их монтажа.

На месте монтажа конструкций, как правило, используются такие методы напряжения, как гравитационный, гидравлический и т.

На заводе, в процессе изготовления железобетонных изделий, предварительное напряжение материала производится как до затвердевания бетона, так и после того, как он обретает определенную прочность. В первом случае (этот метод еще называется «напряжение на упоры») арматура, уложенная в форму, закрепляется на упоре и после этого натягивается (освободить ее можно будет уже после затвердевания бетона). Этот способ более распространен. Во втором случае мы имеем дело с натяжением на бетон – в заготовке предварительно оставляется специальный канал для укладывания арматуры.

Для более надежного сцепления с бетоном применяются специальные виды арматуры – витая арматура, арматура с анкерными устройствами на концах, а также арматура с периодическим профилем.

Достигается натяжение арматуры несколькими способами – электротермическим, механическим, химическим или электротермомеханическим. Для механического натяжения применяют домкраты и прочие гидравлические устройства. При электротермическом методе арматура нагревается и расширяется при нагреве электротоком.

Химический метод подразумевает применение напрягающих цементов, которые обладают высокой энергией расширения.

Электротермомеханический метод является комплексным и подразумевает одновременное натяжение арматуры при помощи гидравлического устройства и нагревание при помощи электрического тока.

Армирование железобетонных изделий может быть линейным и непрерывным. Линейное армирование – это метод, при котором отдельные элементы натяжения, выполненные в форме стержней, прядей или пучков, укладываются на изделие. Непрерывное армирование достигается за счет непрерывного наматывания проволочной нити на конструкцию или упоры – в итоге появляется арматурный каркас.

Армирование бетона — виды, применяемые материалы ~ Защитный слой арматуры бетона

Содержание:

Армирование – это метод увеличения несущей способности конструкции при помощи материала с более высокими показателями прочности, чем у основы. Армирование нашло широкое применение в промышленном, дорожном, гражданском строительстве, в промышленности (при изготовлении шлангов из резины, пвх и полиуретана, бескамерных покрышек) и даже в косметологии.

Бетон – прочный, долговечный, доступный материал, отлично выдерживающий механические нагрузки на сжатие. Благодаря своим уникальным свойствам, он является основным материалом современного многоэтажного строительства. Одним из серьезных недостатков является его неспособность противостоять нагрузкам на растяжение и изгиб. При избыточной нагрузке неармированного бетона начинается интенсивное трещинообразование, вследствие которого происходит разрушение сооружения.

Принцип армирования

Чтобы укрепить структуру, повысить износоустойчивость и долговечность бетонной конструкции специалисты используют технологию армирования бетона. Прочность стального стержня на растяжение в десятки раз выше, чем у бетонной конструкции. При правильной заливке стальные и бетонные элементы образуют комбинацию, сочетающую в себе преимущества обоих материалов.

Суть армирования заключается в изготовлении силового каркаса, который помещается в опалубку и заливается бетоном. При твердении бетон уменьшаясь в объеме, обжимает арматуру, накрепко сцепляясь с ней.

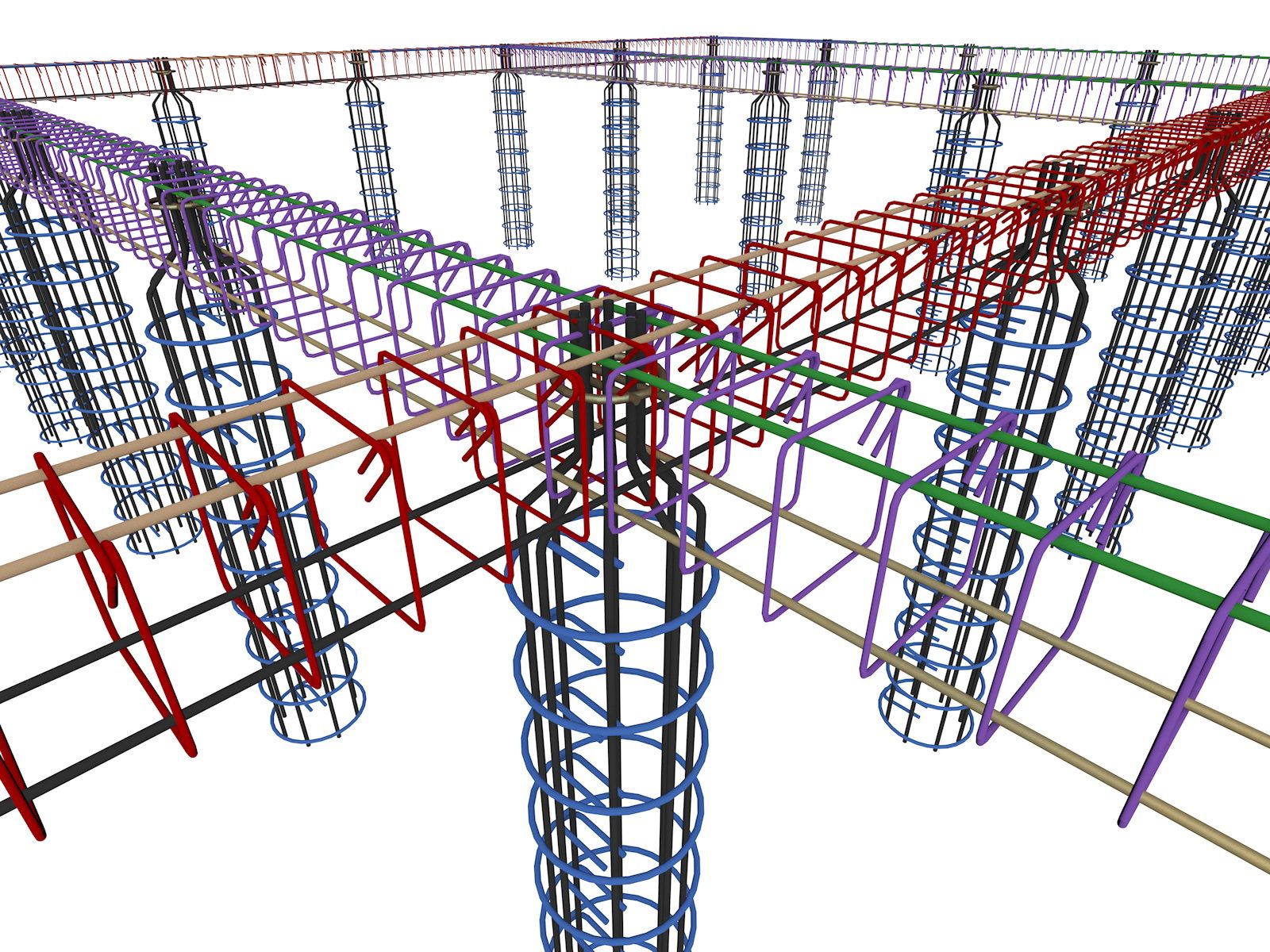

пространственный арматурный каркас

При этом нагрузка на бетон передается непосредственно на весь стальной каркас, который распределяет это давление равномерно по всему периметру железобетонной конструкции. Сила сцепления стали и бетона продолжает нарастать с дальнейшим твердением искусственного камня. В итоге получается прочнейшая железобетонная конструкция, которая способна выдерживать большую разрушающую нагрузку.

Благодаря этой технологии появилась возможность возведения быстрого высотных зданий разнообразных форм.

Виды армирования бетона

• Стержневое армирование. Стальная или стеклопластиковая (композитная) арматура, связанная или сваренная между собой в единый пространственный каркас помещается в опалубку и заливается бетоном. Такой способ применяется при возведении колонн, балок, высотных зданий, монолитных плитных фундаментов для сложных грунтов.

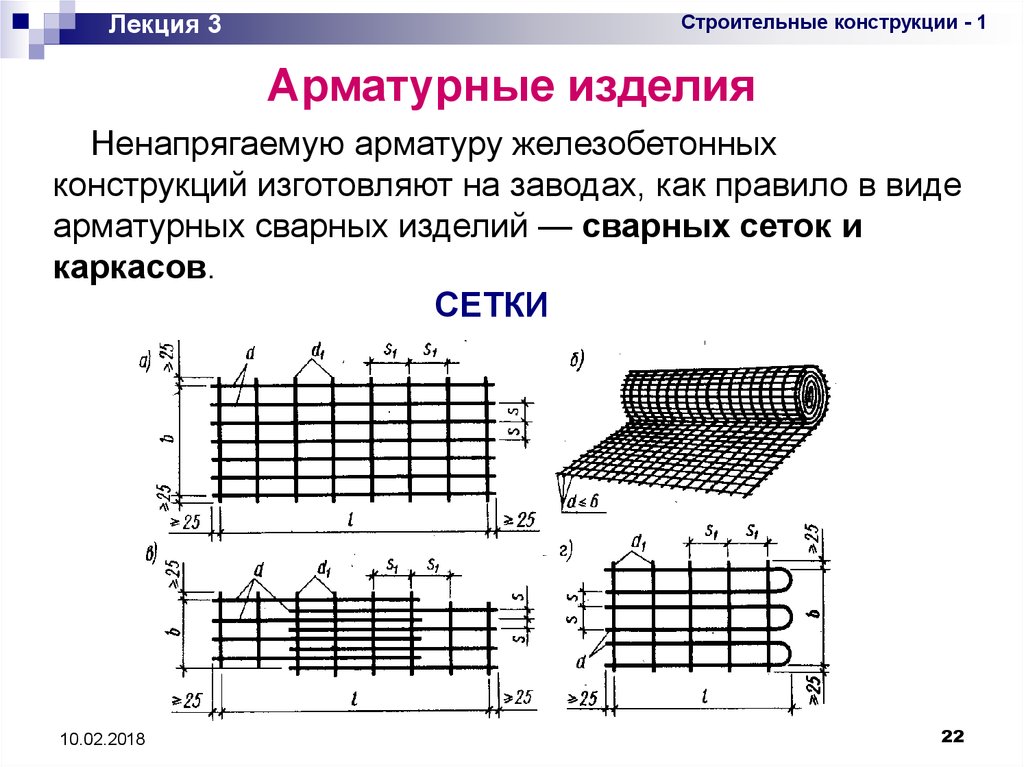

• Сеточное армирование. Технология послойного укрепления положительно зарекомендовала себя при выполнении отделочных и ремонтных работ, также при обустройстве пола, кладке газоблоков, возведении кирпичных заборов и столбов. Для усиления поверхности используют готовую металлическую или пластиковую сетку, располагая ее в толще штукатурки.
• Дисперсное армирование используют при устройстве бетонной стяжки, изготовлении фибробетонной несъемной опалубки, карнизов, малых архитектурных форм. В еще жидкий бетон добавляют металлическую, стекловолоконную или полимерную фибру (небольшие отрезки волокон), образующую пространственную решетку. В результате твердения бетона повышается прочность и стойкость к истиранию, уменьшается количество усадочных трещин.Способы и материалы для армирования выбираются исходя из вида бетонной конструкции и предполагаемых нагрузок во время дальнейшей эксплуатации.

стержневое армирование

сеточное армирование

дисперсное армирование

Проверка армирования оценивается совокупностью многих показателей, в том числе соблюдением технологии производства и качеством исходного сырья.
Испытательная лаборатория «И.Д.К.» имеет полный комплект оборудования и разрешительной документации для контроля качества строительных материалов. Обращайтесь к нашим специалистам для консультации.

Применение армирования

Значительное развитие технология получила в строительстве:

• промышленном — армирование несущих фундаментов, буронабивных свай, плит перекрытий, балок, перегородок, балконных ограждений;
• дорожном — бетонных и дорожных плит, подстилающих слоев и набетонок, жб ферм;
• частном домостроении — для обустройства ленточных фундаментов и армопоясов, подпорных стен, монолитных лестничных маршей, кирпичной и газобетонной кладок, окон, арок, отмосток, чаш бассейной, крылец и колодцев.

фундамент

лестница

колонна

столб

стяжка пола

балкон

Защитный слой бетона

Защитный слой бетона – это расстояние от его поверхности до рабочей грани арматуры.

Правильно сформированный защитный слой бетона обеспечивает необходимое взаимодействие арматуры и бетона, неразъемность соединения элементов арматуры, является первичной защитой от влияния окружающей среды, повышает огнестойкость железобетонного монолита, зачастую выполняет декоративную функцию. Диаметр стержней, схема раскладки и толщина слоя защиты определяются на стадии проектирования. К обязанностям подрядчика относится выполнение проекта в точном соответствии с исходной проектной документацией. Ошибки в расположении могут привести к пагубным последствиям для всего сооружения.

Толщина защитного слоя арматуры должна быть больше ее диаметра не менее чем на 5-7 мм, однако существует много частных случаев, когда этот показатель может быть снижен или увеличен. Все нормативы отражены в Своде Правил 63.13330.2018. Во избежание нарушения технологий, обращайтесь к описанным стандартам.

Измерение толщины защитного слоя бетона производится при сдаче объекта в эксплуатацию, определении участков, требующих реконструкции.
Обращайтесь в ООО «И.Д.К» для проведения измерений. Сравнение фактических данных с проектными позволят судить об эксплуатационных характеристиках железобетонных конструкций и, в случае необходимости, своевременно принять меры по усилению несущей способности.

Действующие государственные стандарты

ГОСТ 10884-94 — Сталь для железобетонных конструкций.
СП 63.13330.2012 — Бетонные и железобетонные конструкции. Основные положения
6727-80 — Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
10922-12 — Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Технические условия. Отменен
22904-93 — Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
