Как армировать фундамент для дома: монолитного, ростверка

Любой вменяемый архитектор скажет вам, что использование армирования внутри бетонных несущих конструкций — это обязательная процедура. Без правильно установленной арматурной сетки любая бетонная конструкция быстро разрушится, или станет попросту намного слабее.

Причем армирование помогает повысить прочность не только фундаментов, но и различного рода стяжек, отмосток и других вспомогательных элементов, которые тем не менее, тоже нуждаются в достаточном запасе прочности.

Стальные щиты опалубки и арматурный каркас для ленточного фундамента

В данной статье будут рассмотрены способы и технология армирования разных видов фундамента своими руками, согласно требованиям действующих СНиП, приведены сопутствующие схемы и необходимые расчеты. Также вы узнаете о том, как правильно применять технологию армирования отмостки вокруг дома, углов конструкций, и какое оборудование для этого необходимо.

Читайте также: технология армирования фундаментной плиты.

Армирование ленточного фундамента

Для начала рассмотрим схему и технологию армирования ленточного фундамента дома, как самого популярного и востребованного в наших краях. Ленточный фундамент в процессе эксплуатации дома переносит большое количество разноплановых нагрузок:

• несущая нагрузка – исходящая от массы самого дома;
• динамическая нагрузка – возникающая вследствие движений почвы;
• негативные воздействия пучения – которые происходят из-за замерзания грунтовых вод в верхних слоях породы, что провоцирует сезонное изменение объема грунта.

Грунты склонные к пучению, вообще, являются главным врагом любого фундамента, так как зимой их объем увеличивается, вследствие чего происходит выталкивание фундамента.

Ну а весной, когда грунтовые воды тают – наоборот, объем грунта уменьшается, что провоцирует просадки фундаментов, построенных не в соответствии с технологией СНиП.

Для того чтобы фундамент вашего дома был надежно защищен, и с успехом переносил любые нагрузки, необходимо очень серьезно отнестись к его армированию, которое значительно увеличит его прочность, и улучшит несущую способность.

к оглавлению ↑

Особенности армирования

Поскольку вся нагрузка на сжатие приходится на бетон балок фундамента, а нагрузка на растяжение – на арматуру, расположенную в нём, имеет смысл армировать лишь верхнюю и нижнюю часть фундамента.

Арматурный каркас для фундамента мелкого заглубления

Например, СНиП не предусматривает армирования среднего участка фундаментных балок, поскольку они не испытывают серьезных нагрузок. В этой части фундамента армирование выполняется только точечно, за счет использования хомутовых подставок.

Читайте также: этапы и правила укладки фундаментных блоков.

Для создания арматурного каркаса необходимо использовать рифлёную арматуру класса А3, изготовленную по горячекатаной технологии, диаметром 10-15 мм. Для вертикальных перемычек используется гладкая арматура А1, диаметром 6-8 миллиметров.

Шаг между вертикальными перемычками при армировании монолитного фундамента должен составлять минимум 25 см. Для соединения арматуры используется вязальная проволока. Каркас должен быть утоплен внутрь бетонных балок не менее чем на 5 см.

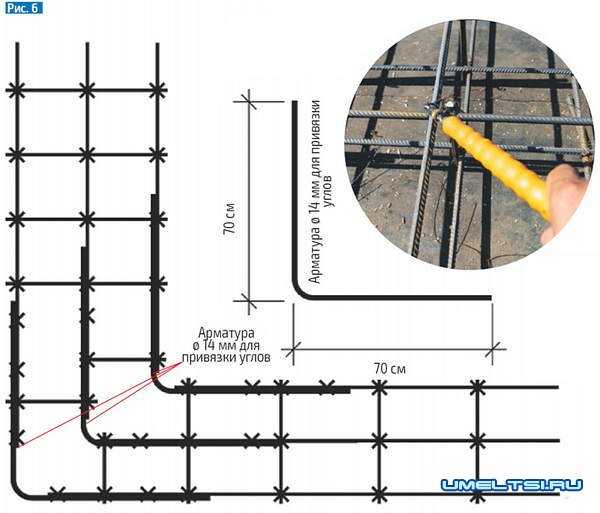

Крайне важно выполнить правильное армирование для углов фундамента — чтобы качество проведенных работ соответствовало стандартам СНиП. СНиП не разрешает выполнять его обычным перекрестным способом, поскольку такое соединение углов не обеспечивает необходимой итоговой прочности конструкции.

к оглавлению ↑

Армирование свайного фундамента

Свайный фундамент распространен не так широко, но тоже встречается нередко. Армирование фундамента из свай имеет свои интересные особенности. Армирование свайного фундамента необходимо в двух случаях:

• при создании ростверка;
• при обустройстве буронабивных свай.

Армирование винтовых оснований не выполняется, так как и забивных железобетонных свай, которые уже с завода идут укрепленными и полностью готовыми к эксплуатации.

Читайте также: как и для чего проводят динамические испытания свай?

к оглавлению ↑

Армирование буронабивных свай

Пример армирования буронабивных свай

Сначала обратимся к армированию свай буронабивного типа. А начнем разбор, выполняя расчет всех необходимых материалов и подобрав рабочее оборудование.

к оглавлению ↑

Расчет и необходимое оборудование

Выполняя расчет арматуры, которая потребуется для армирования буронабивных свай, необходимо выполнять, основываясь на проектной высоте и диаметре сваи.

Для примера произведем расчет металлической или стеклопластиковой арматуры, необходимой для армирования фундамента из шестнадцати буронабивных свай, расстояние между которыми условно составляет 200 см, высота одной сваи – 200 см., а диаметр – 20 см.

Для армирования сваи высотой в 2 метра нам понадобятся прутья арматуры высотой в 2.35 м. 200 см из которых уйдут на подземную колонну, а 35 сантиметров – на соединения сваи и балок ростверка. Согласно требованиями СНиП, на одну буронабивную колонну должно использоваться четыре прутка арматуры, которые соединяются в один каркас.

Исходя из вышеуказанных данных, выполняем расчет: на одну буронабивную сваю уйдет 4 * 2. 35 = 9.4 метра рифлёной арматуры диаметром 10 мм. Общая длина арматуры, которая уйдет на фундамент составляет: 16 * 9.4 = 150,4 метра.

Также необходимо выполнить расчет вязальной проволоки, либо арматуры гладкой арматуры маленького диаметра, посредством которой прутья будут соединяться в один каркас. Существует два отвечающих требованиям СНиП способы выполнения арматурного каркаса – соединения посредством сварки, и с помощью вязальной проволоки.

Лучше всего делать это своими руками с помощью вязальной проволоки и крючка для вязки арматуры, так как такое соединения придаст каркасу большую прочность и устойчивость к динамичным нагрузкам.

Арматурная сетка на специальных подставках

Арматурный каркас для сваи будет соединяться в трех местах, при этом на одно соединение уйдет 3.14 * 20 = 62.8 см вязальной проволоки, а на три соединения 1.9 метра. Исходя из этого, делаем расчет общего количества необходимой вязальной проволоки: 1.9 *16 = 30.4 метра.

Если вы планируете выполнять армирование подошвы уширения сваи, то количество рифлёной арматуры необходимо увеличить на 10-15%, так как дополнительная длина прутьев потребуется на придание каркасу L-образной формы.

Никакое дополнительное оборудование для армирования буронабивных свай не требуется, все действия выполняются своими руками. Вам понадобятся лишь стандартное оборудование для обустройства буронабивного фундамента с ростверком – лопата, бур, бетономешалка, ведра, либо тачка, для транспортировки бетона.

к оглавлению ↑

Особенности процесса армирования

В первую очередь выполняется бурение скважины под сваю, и, в случае обустройства подошвы уширения, придание ей конической формы. Далее, в скважину погружается обсадная труба (существуют способы существенно сэкономить на этом этапе – например, использование скрученного своими руками рубероида в качестве обсадки сваи).

Далее, связанная в один каркас арматура погружается в скважину и фиксируется, после чего выполняется заливка скважины бетоном.

Для придания буронабивной свае большей прочности, рекомендуется позаботиться об уплотнении бетона, для этого применяются специальные вибрационные машины, но своими руками это можно сделать посредством штыкования.

к оглавлению ↑

Армирование ростверка

Теперь обратим внимание на аналогичные работы, но уже связанные с укреплением ростверка. Он тоже играет важную роль в деле создания устойчивого основания.

Читайте также: как и чем укрепить фундамент, требующий ремонта?

к оглавлению ↑

Расчет количества материалов

Пример обвязки и армирования ростверка свайного фундамента

Расчет необходимого количества арматуры выполняется исходя из особенностей грунта, и нагрузок, которые будут оказывать на ростверк несущие стены здания.

Читайте также: как делается ручная вязка арматуры для фундамента?

Для примера приведем алгоритм правильно рассчитанного количества арматуры, необходимой для армирования балок ростверка под свайный фундамент для небольшого здания площадью 6*10 метров, с двумя внутренними стенами.

Для армирования балок любого фундамента, в том числе и ростверка, должна использоваться исключительно арматура с ребристой поверхностью, поскольку адгезия таких прутьев с бетоном в несколько раз лучше, чем у гладкой арматуры.

В сейсмически безопасных регионах с нормальными грунтами для армирования фундамента дома (углов и других частей конструкции) можно с успехом использовать арматуру диаметром в 10 миллиметров.

Однако на проблемной почве, склонной к сдвигам и пучениям, имеет смысл использовать прутья диаметром 14-16 миллиметров, что значительно увеличит общую надежность фундамента.

В нормальных грунтах общепринятое расстояние между элементами, которым обладает сетка каркаса, составляет 20 сантиметров (0.2 метра). Узнать о количестве элементов, которые будет включать схема, можно, выполнив расчет требуемого количества арматуры: 10/0,2 +1 = 51 прутьев по 10 метров, и 6/0,2+1 = 31 прут по 6 метров, всего – 51+31 = 82.

к оглавлению ↑

Особенности армирования

Обустройство свайного фундамента невозможно без правильно выполненного армирования балок ростверка, которое требуется для придания ему высоких прочностных показателей.

Арматурная сетка для фундамента

Неармированный ростверк под воздействием внешних динамических нагрузок, из-за деформации почвы, которая производит выталкивающее давление на сваи, может попросту треснуть, вследствие чего дом сразу же окажется в аварийном положении.

Армирование балок для опалубки ростверка согласно требованиям СНиП выполняется в два армирующих пояса – верхнего и нижнего, которые соединяются между собой вертикальными перемычками с шагом в 20-35 сантиметров, при этом каждый из поясов должен состоять как минимум из пары арматурных прутьев диаметром от 10 до 15 миллиметров.

Вертикальные прутья не выполняют функцию распределения нагрузки и укрепления ростверка, они лишь соединяют элементы каркаса в одну целую конструкцию, поэтому для поперечных перемычек можно использовать гладкую арматуру диаметром 8-10 мм.

Когда планируется схема работ, следует учитывать, что расстояние между арматурным каркасом внутри ростверка и поверхности балок должно составлять 3-5 сантиметров, для того чтобы получить необходимое расстояние в нижней части ростверка, каркас перед заливкой бетона можно приподнять на деревянных брусках подходящих размеров.

Дополнительное укрепление фундаменту придает соединение арматурного каркаса свай с арматурой самого ростверка. Для этого, согласно СНиП, схема обустройства буронабивных свай всегда предусматривает около 20-30 сантиметровый участок каркаса, расположенный над поверхностью земли.

Арматура балок ростверка и сваи соединяется посредством гладкой арматуры меньшего диаметра и вязальной проволоке, что придает конструкции фундамента дома необходимую эластичность, которая позволяет эффективно переносить любые внешние динамические нагрузки.

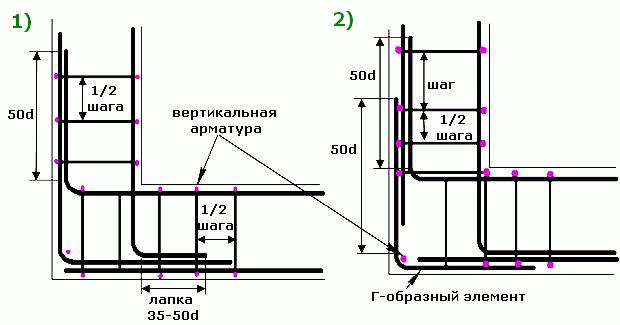

Для армирования углов ростверка, горизонтальную арматуру необходимо гнуть, придерживаясь прямых углов, либо резать на куски нужной длинны и соединять их в каркасе посредством сварки.

На практике более целесообразен последний вариант, поскольку производить гибку арматуры без специального оборудования сложно, однако можно воспользоваться гибщиком арматуры, который без проблем можно сделать своими руками.

к оглавлению ↑

Армирование отмостки

Армированием отмостки вокруг дома часто пренебрегают ввиду того, что требования СНиП не предусматривают его обязательного выполнения. Однако практика показывает, что правильно укрепленная отмостка обладает в разы большим эксплуатационным сроком, чем конструкция, схема которой не армировалась.

Более того, даже в случае повреждения отмостки, армирующая сетка будет способствовать уменьшению разрушений, и целостности всей конструкции, что позволит без проблем выполнить её ремонт своими руками.

Армирующая сетка позволяет отмостке переносить большие сжимающие и растягивающие внешние нагрузки, которые происходят вследствие сезонного пучения (замерзания грунтовых вод в верхних слоях почвы, что приводит к изменению её объемов).

Пример армирования отмостки возле дома

Для укрепления отмостки используется армирующая сетка с ячейками 100*100*4, либо сетка меньших размеров, которую можно приобрести в любом строительном магазине, или металлобазе.

Дополнительное оборудование, которое требует армирование отмостки – это болгарка с 125-ми, или 230-ми дисками по металлу, она понадобится, чтобы порезать сетку на участки нужных размеров. Также не помешает сварка, которой можно прихватить края сетки, однако такое оборудование можно заменить обычной вязальной проволокой.

После нарезки сетки на куски 2-3 метровой длинны, она помещается в заранее подготовленную опалубку для фундамента (обязательно наличие хорошо утрамбованной подсыпной подошвы из мелкофракционного щебня и песка).

Укладывать сетку нужно не прямо на поверхность подсыпной подошвы, а расположить её на высоте 2-3 см над ней, чтобы после заливки сетка находилась в середине бетонной отмостки.

Для этого под неё нужно подложить небольшие бруски дерева, либо подходящий по размеру щебень. Для участков, где отмостка огибается вокруг углов дома, рекомендуется вырезать дополнительные куски сетки, и уложить их вторым слоем, поверх основной конструкции.

Схема армирования может быть любой – можно сначала заложить прямые участки, а потом выполнить покрытие углов отмостки. После укладывания всей сетки, отмостка заливается бетоном марок М 150, либо М 250.

Читайте также: способы создания отмостки вокруг дома своими руками.

к оглавлению ↑

Пример армирования ленточного фундамента (видео)

Перейти к расчету

Армирование ростверка свайного фундамента: чертеж, технология, расчет

Дата: 18 февраля 2017

Просмотров: 5920

Содержание

• Что такое ростверк?
• Конструктивные особенности
• О целесообразности армирования
• Специфика армирования
• Методика расчета
• Технология усиления ростверка
• Заключение

В качестве надежного основания для возведения зданий используется фундамент свайного типа. Основание на опорных элементах необходимо при осуществлении строительства объектов на проблемных почвах. Свайная основа — оптимальное решение во многих ситуациях, в том числе, если строение возводится на вечной мерзлоте или слабой почве с близко находящимися водоносными слоями, а также при наличии значительных перепадов высот на строительной площадке. Армирование ростверка свайного фундамента позволяет обеспечить прочность основания, сформировать надежную базу для возводимого здания.

Ростверк — ответственная, горизонтально расположенная часть силового каркаса, соединяющая в единый контур опорные колонны. Он обеспечивает вертикальность столбов, предотвращает их перемещение. Обеспечение прочностных характеристик опорной конструкции достигается путем укрепления стальной арматурой. Для усиления опорного контура необходим чертеж, требуется выполнение расчётов предполагаемых усилий, воздействующих на основание при эксплуатации строения.

Свайный фундамент — универсальное основание для строительства кирпичных , деревянных, газобетонных и пенобетонных малоэтажных домов

Рассмотрим, как производится укрепление ростверкового фундамента. Остановимся на особенностях главных этапов работ, профессиональное выполнение которых обеспечит надежность возводимой основы.

Что такое ростверк?

Для тех, кто не владеет строительной терминологией, сообщаем, что ростверк — это ответственная часть свайного фундамента, соединяющая оголовки свай в единый силовой контур.

Существуют различные виды ростверков, применяемых в свайных основаниях:

• ленточного типа, представляющего монолитную бетонную ленту. Она располагается по периметру опор, последовательно расположенных под несущими нагрузку капитальными стенами;
• плитной конструкции, в виде монолитной плиты, размеры которой соответствуют контуру основания строения и охватывают все опоры.

Ростверк представляет собой ленточную конструкцию , соединяющую отдельно стоящие сваи между собой

В зависимости от особенностей ростверкового фундамента, он может изготавливаться в следующих исполнениях:

• Цельном варианте. Изготовление осуществляется путем заливки в предварительно подготовленную опалубку бетонного раствора. Формирование монолитной базы происходит после твердения бетонной смеси.
• Составном виде. Основа представляет сборную поверхность из произведенных промышленным путём железобетонных изделий, соединённых при установке с опорными колоннами, а также между собой.

Независимо от особенностей конструкции, ростверк формирует опорную поверхность, предназначенную для возведения стен постройки. Обвязка находящихся в земле колон обеспечивает высокую жесткость пространственной системы и стойкость к воздействию действующих усилий.

Армирование свайно ростверкового основания, позволяет укрепить монолитную основу стальными прутками, способствующими целостности конструкции и повышающими долговечность.

Конструктивные особенности

Для формирования расположенного на сваях ленточного фундамента изготавливают ростверки на различной высоте по отношению к нулевой отметке. В зависимости от расположения контура относительно уровня грунта различают следующие виды:

• высокий, нижняя отметка которого превышает уровень грунта на 10 см и более. Сооружается для легких построек, расположенных на любых видах почвы. На проблемных почвах его устройство особенно актуально. Конструкция нуждается в серьезном укреплении арматурой, что связано с наличием полостей, имеющихся под бетонным монолитом, находящимся над поверхностью грунта;

Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки

• наземный вариант, выполненный на гравийно-песчаной подсыпке без заглубления в почву. Его особенность — отсутствие свободного пространства между бетонным монолитом и грунтом. Установка осуществляется на не проблемных грунтах. При подверженности почвы морозному пучению возможно образование трещин и отрыв затвердевшего бетонного массива от опорных колонн;
• мелкозаглубленный тип, сформированный путем заглубления нижней части в почву на предварительно подготовленную песчано-гравийную подсыпку. Конструкция такой основы напоминает устройство ленточного фундамента, основание которого опирается на сваи. Формирование заглубленной основы связано со значительными затратами и применяется для возведения массивных построек, расположенных на почвах, характеризующихся низкой несущей способностью.

Основания свайного типа формируют, главным образом, для легких строений. Именно поэтому достаточно распространено устройство ростверкового фундамента, основа которого представляют висячую ленту из бетона, усиленного стальной арматурой. При высоте основы до 40 см, ее ширина зависит от вида, размеров материала, применяемого для возведения стен, и составляет 30-40 см.

О целесообразности армирования

Потребность усилить основание здания стальной арматурой связана с особенностями бетона. Материал обладает повышенной стойкостью к воздействию сжимающих усилий, однако восприимчив к воздействию изгибающих моментов и растяжения, вызывающих нарушение целостности и деформацию основания.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные

Армирование свайно ростверковой конструкции позволяет предотвратить вероятность разрушения, повысить устойчивость, ресурс эксплуатации возводимого здания. Расположенный внутри бетонного массива арматурный каркас воспринимает растягивающие нагрузки и изгибающие усилия, обеспечивая устойчивость возводимой основы.

Независимо от конструкции применяемых свай, расположенных внутри грунта, опорные колонны, также, усиливают арматурой. Расположенные в сваях стальные стержни связываются в общую конструкцию с арматурным каркасом опорной поверхности.

Армирование ростверка свайного фундамента позволяет:

• Предотвратить разрушение монолитного массива в результате реакции почвы.
• Значительно увеличить прочность базы, воспринимающей нагрузку от массы строения.
• Не допустить усадку строения, вызванную низкими прочностными характеристиками основы.

Усиление ростверкового фундамента позволяет избежать негативных явлений.

Специфика армирования

Армирование ростверка свайного фундамента осуществляется предварительно изготовленным объемным каркасом, состоящим из двух ярусов стержней, объединенных в единую конструкцию с помощью стальных перемычек.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Для продольных поясов каркаса используются рифленые прутки, произведенные горячекатаным методом, что соответствует классу арматуры А3. В зависимости от воспринимаемой основанием нагрузки, диаметр стержней составляет 12-16 мм.

Объединение в общий силовой контур соединительных элементов, расположенных в вертикальной и горизонтальной плоскости, может осуществляться:

• отдельными стальными рифлеными стержнями прямолинейной формы, диаметр которых соответствует сортаменту продольной арматуры;
• стальными хомутами прямоугольной конфигурации, изготовленными из гладких прутков класса А2 сечением до 10 мм. Несмотря на повышенную трудоемкость изготовления и установки, прямоугольные перемычки обеспечивают надежность и долговечность конструкции усиления.

Производя усиление размещенного на сваях ленточного фундамента, придерживайтесь следующих рекомендаций:

Потребность в защитном слое между металлической конструкцией каркаса и бетонной поверхностью ростверка обусловлена следующими факторами:

• необходимостью правильного распределения металлоконструкцией каркаса действующих усилий;
• подверженностью арматурных прутков коррозионным процессам, возникающим от проникающей в бетон влаги.

Соблюдение фиксированного расстояния от арматуры до опалубки при обеспечении защитного слоя достигается путем использования изготовленных из пластика подставок.

Методика расчета

Для определения потребности в арматуре, позволяющей выполнить армирование ростверка свайного фундамента, необходимо предварительно разработать чертеж. Документация содержит следующую информацию:

• Размеры конструкции.
• Количество поясов усиления.
• Профиль арматуры.
• Диаметр применяемых стержней.
• Расстояние между перемычками.

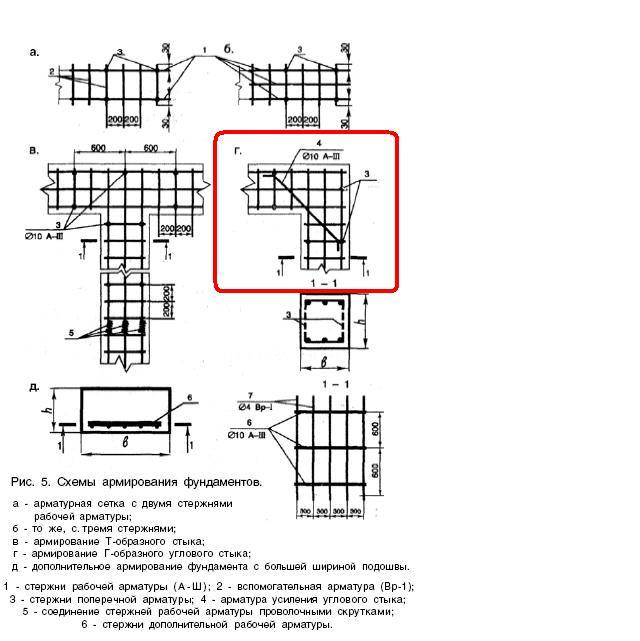

Схема правильного армирования углов и примыканий ростверка

Зная габаритные размеры ростверкового фундамента, несложно рассчитать длину стальных прутков арматуры в верхнем и нижнем поясе, а также размеры перемычек.

Просуммировав полученные значения, получаем суммарную длину каждого типоразмера применяемой арматуры. Зная метраж и массу одного погонного метра определённого стержня, не сложно определить потребность в арматурных стержнях, выраженную в килограммах.

Если соединение элементов не планируется осуществлять с использованием электрической сварки, потребуется проволока для вязания. Имея чертеж, на котором представлена информация о количестве точек соединения, можно посчитать необходимое количество вязальной проволоки. Учитывая, что для надежной фиксации двух перпендикулярно расположенных стержней необходимо порядка 30 сантиметров, общая потребность в проволоке определяется путем умножения количества соединений на длину материала.

Выполнение расчётов не представляет сложности. Главное — предварительно разработать чертеж армирования.

Технология усиления ростверка

Если выполнена установка армированных свай и смонтирована опалубка, то можно приступать к формированию арматурного каркаса. Обратите внимание, что фиксация каркаса производится к арматуре, выступающей из бетонных свай на высоту опалубки. Крепление стальных стержней можно производить с помощью сварки, а также, используя вязальную проволоку.

Алгоритм выполнения работ следующий:

• зафиксируйте на расстоянии 5 см от дна опалубки горизонтально расположенные продольные прутья;
• разместите и закрепите перпендикулярно расположенные прутки нижнего пояса;
• установите хомуты прямоугольного сечения или вертикально расположенные стержни крепления прутков верхнего яруса;
• закрепите продольные стержни верхнего пояса;
• выполните угловое усиление ростверка, установив в углах конструкции изогнутые стержни.

Надёжно укрепите углы арматурой, так как в этих местах каркас воспринимает значительные усилия.

Заключение

Усиление стальной арматурой ростверка свайного основания позволяет сформировать надежную базу, обеспечивающую устойчивость возводимого строения. Работы не сложно выполнить самостоятельно, предварительно разработав чертеж, согласно которому осуществляется армирование ростверка свайного фундамента.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Глава 4: Детали конструкции, Раздел 52: Армирование

Версия для печати (PDF)

Опубликовано: июль 2019 г.

• 4-5201 Общее
• 4-5202 Перед началом работы
• 4-5203 Во время работы
• 4-5204 Оплата

4-5201 Общие положения

В разделе 52 «Армирование» Стандартных спецификаций приведены требования к изготовлению и размещению армирования. Элементы, используемые для армирования, включают стержни, сварную проволоку и проволоку. Подробную информацию об армировании см. в разделе 9 по строительству конструкций.0022 Руководство по документации и процедурам строительства мостов по адресу:

https://dot.ca.gov/programs/engineering-services/

См. спецификации контракта, разделы 3-604, «Покупайте в Америке» и 6-202. , «Ответственность за приемку изготовленных или изготовленных материалов и продуктов» настоящего руководства в отношении требований Buy America. Требования к обязательному использованию отечественных материалов содержатся в Разделе 6-1.04 «Покупайте в Америке» Стандартных спецификаций .

См. Раздел 6-1.06 «Закон о закупках в экологически чистой Калифорнии» (Кодекс государственных контрактов штата Калифорния, разделы 3500, 3501 и 3503) спецификаций контракта и Раздел 3-606 «Закон о закупках в Калифорнии» настоящего руководства. требования к материалам, включая требования к подаче экологической декларации на продукцию.

4-5202 Перед началом работ

Служба проектирования и испытаний материалов (METS) отвечает за мониторинг армирующих материалов в источнике поставки. Изготовитель предоставляет сертификат соответствия партии арматуры, доставленной на стройплощадку.

Перед началом работ выполните следующие действия:

• Убедитесь, что в форму CEM-3101 «Уведомление об используемых материалах» включены армирующие материалы. Дополнительную информацию см. в Разделе 6-202 «Ответственность за приемку изготовленных или изготовленных материалов и продуктов» настоящего руководства.
• Требовать от подрядчика соответствия каждой партии материалов, поставленных на проект, требованиям Раздела 6-2.03C «Сертификаты соответствия» Стандартных спецификаций .
• Осмотрите детали крюка, чтобы убедиться, что они соответствуют спецификациям. См. руководство «Записи и процедуры по строительству мостов» , Vol. 2, Раздел 165, «Арматурная сталь», для деталей крюков. Также осмотрите стержни на наличие повреждений от изгиба, например, перегибов или растрескивания стали на поверхностях крюков.
• Убедитесь, что сталь не имеет известкового раствора, масла, грязи, чрезмерной прокатной окалины, струпьев ржавчины или других вредных покрытий. Решите, будут ли эти покрытия разрушать или уменьшать сцепление. Если необходима очистка, сообщите об этом подрядчику.
• Проверьте некоторые концы больших стержней, чтобы обнаружить какие-либо признаки трубопровода, который представляет собой полость в сердцевине стержня. Также проверьте наличие таких дефектов прокатки, как струпья, швы и расслоения.
• Как указано в Разделе 52-2.02 «Армирование с эпоксидным покрытием» Стандартных спецификаций , требуется ремонт или замена поврежденной арматурной стали с эпоксидным покрытием.
• Обратите внимание на следующее:

1. Подрядчик может заменить стержневую арматуру сварной проволокой в ​​некоторых бетонных работах, как указано в Стандартные спецификации ; однако сварная проволока не может быть заменена арматурой с эпоксидным покрытием. Раздел 165, «Арматурная сталь», руководства «Записи и процедуры по строительству мостов» , Vol. 2, содержит информацию, которая может быть использована для определения эквивалентных площадей стали.
2. Спецификации стали требуются только по специальному запросу инженера. Политика Caltrans заключается в том, чтобы не запрашивать такие списки, кроме как по особым причинам, как описано в Разделе 52, «Усиление», Стандартные спецификации .
3. Списки стали не следует запрашивать для удобства помощников инженеров-резидентов при проверке таких элементов, как размеры, размеры, расположение, зазоры и покрытия. Этой цели служат контрактные планы и спецификации.
4. Прежде чем разрешать стыковую сварку арматуры сращиваемых стержней, обратитесь к контрактной документации и разделу 180 «Сварка» руководства «Записи и процедуры по строительству мостов» , том. 2.
5. Прежде чем разрешать механическое соединение стержневой арматурной стали, обратитесь к контрактной документации и разделу 165 руководства «Записи и процедуры по строительству мостов», том. 2.

4-5203 В ходе выполнения работ

В ходе выполнения работ выполните следующие действия:

• Изучите накатанные метки уклона, чтобы убедиться, что подрядчик использует указанную марку арматурной стали для данной конструкции. См. Раздел 165 Руководство по строительству мостов и процедурам , Vol. 2, для информации об опознавательных знаках на стержневой арматурной стали американского производства.
• Убедитесь, что размещение арматуры в формах соответствует планам и спецификациям.
• Убедитесь, что вся арматура надежно скреплена проволокой в ​​местах пересечения и надежно закреплена на месте, а пучки стержней привязаны через надлежащие интервалы. Кроме того, убедитесь, что арматура размещена в формах таким образом, что подрядчику не потребуется добавлять или регулировать стержни во время укладки бетона.
• В монолитных, предварительно напряженных и постнапряженных конструкциях может потребоваться регулировка или перемещение арматуры в соответствии с системой предварительного напряжения, выбранной подрядчиком. Также может потребоваться размещение дополнительной стали. Эти детали показаны на чертежах подрядчика, которые Caltrans рассматривает и утверждает. Используйте разрешенные детали предварительного напряжения, чтобы убедиться, что при укладке бетона подрядчик обеспечивает требуемые зазоры для различных элементов, включая арматуру и анкерные крепления. В частности, проверьте правильность размещения ростверков на концевых креплениях.
• Если подрядчик использует арматуру из сварной проволоки, убедитесь, что она раскатана ровно и надежно закреплена на месте во время укладки бетона или торкретбетона.
• После того, как подрядчик поместит армирование, убедитесь, что на нем нет вредного покрытия, которое может разрушить или уменьшить сцепление.
• Подрядчик должен защищать арматурную сталь с эпоксидным покрытием от солнечного света, солевых брызг и погодных условий с помощью надежного покрытия. Подрядчик должен устранить любые видимые повреждения покрытия, как указано, в соответствии с рекомендованным производителем ремонтным материалом.
• Обратите внимание на следующее:

1. Вибраторы, используемые для уплотнения бетона, содержащего арматурную сталь с эпоксидным покрытием, должны иметь упругое покрытие для предотвращения повреждения эпоксидного покрытия.
2. Сборная арматура с фиолетовым или серым эпоксидным покрытием разрезается по размеру и изгибается до формы перед нанесением покрытия. Сборная арматура с эпоксидным покрытием не должна изгибаться или перегибаться после нанесения покрытия.
Арматура с эпоксидным покрытием зеленого цвета
3. более гибкая. Он применяется к прямому арматурному стержню, который затем обрезается и изгибается в нужную форму.

• До тех пор, пока инженер не одобрит соответствующие документы, не разрешайте сварку арматурной стали любого типа. См. раздел 180 «Сварка» руководства «Записи и процедуры по строительству мостов» , том. 2, для руководства.
Стержневая арматура
• соединяется стержнями внахлест, сваркой стержней встык или с помощью механических муфт. Арматура из сварной проволоки, арматурная проволока или простые стержни обычно соединяются внахлестку. Осмотрите все стыки внахлестку, чтобы убедиться, что минимальная длина нахлеста и расстояния в шахматном порядке соответствуют планам и спецификациям. Обратите внимание, что размер прутка и марка стали определяют требуемую длину нахлеста. Убедитесь, что круги надежно закреплены, чтобы поддерживать выравнивание стержней. Стыки сварной проволочной арматуры внахлест должны быть надежно связаны проволокой во избежание перекосов.
• Убедитесь, что все механические стыковые соединения, стыковые сварные швы и сварные швы внахлест на арматурной стали с эпоксидным покрытием защищены от коррозии с помощью системы защиты от коррозии, которая включена в Список разрешенных материалов METS для антикоррозионных покрытий. Перечни разрешенных материалов METS доступны по адресу:
.

https://dot.ca.gov/programs/engineering-services/

• Система защиты от коррозии должна использоваться в соответствии с требованиями производителя и Caltrans. Убедитесь, что крышка установлена ​​как непрерывная деталь с достаточным диаметром и длиной для обеспечения надлежащего уплотнения и длины соединения. На крышке не должно быть грязи, жира, острых краев, разрывов или проколов. После того, как крышка нагреется, как указано, убедитесь, что она выступает как минимум на 2 дюйма над арматурной сталью с эпоксидным покрытием.

4-5204 Оплата

См. соответствующие разделы специальных положений и Стандартных спецификаций для получения информации об основе измерения и оплаты. Если оплата осуществляется поштучно, вам может потребоваться вести учет арматуры, размещенной в конструкции. Кроме того, рассчитайте любые изменения, которые приводят к увеличению или уменьшению количества армирования.

Вернуться к началу

Гистограмма и свайный фундамент

Расчет количества материала воздействующего на фундамент

Выберите тип столбчатого фундамента

Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите размеры в миллиметрах

B — Ширина или диаметр.
H — Высота основной части.

A — Высота основания стойки. Если куча без причины, то не используйте этот размер.
D — Ширина или диаметр основания.

D1 — Длина прямоугольного основания.
B1 — Ширина для прямоугольного столба.
При круглых сечениях эти размеры не участвуют.

Размеры влияют на фундамент

X — Ширина основания.
Y — Базовая длина.

X1 — Количество стоек, включая стойки по углам.
Y1 — Количество стоек, включая стойки по длине по углам.

S — Если отмечено, то будут вычисляться столбцы, равномерно заполненные. Если нет, то только посты по периметру базы.

Размеры ростверка

Е — Балка ростверка.
F — Высота ростверка.
Если расчет монолитного ростверка не нужен, не используйте эти размеры.

Арматура

ARM1 — Количество арматуры в одной стойке.
ARM2 — Количество рядов в ленточном ростверке.
ARMD — Диаметр клапанов. Всегда в миллиметрах.
Если не требуется, установите это значение на 0.

Укажите количество цемента для изготовления одного кубометра бетона. В килограммах.
Укажите пропорции для изготовления бетона, по массе. Эти данные в каждом случае разные.
Это зависит от марки цемента, размеров щебня и технологии строительства. Спросите их поставщиков строительных материалов.

Для расчета сметной стоимости строительных материалов укажите их цены.

Программа автоматически вычисляет:
Расстояние между опорными столбами и их количество.
Бетонный объем для одного столба, отдельно для верха и низа.
Количество бетонных ростверков.
Длина и вес приспособления.
Стоимость стройматериалов для монолитного свайного фундамента с эффектом, или ростверка.
Чертежи дадут общее представление и помогут при проектировании свайных фундаментов.

Для бань и домов без подвала, домов со светлыми стенами и домов из кирпича, где применять ленточный фундамент неэкономично, чаще применяют столбчатый фундамент. Его расчет трудоемок, но с нашими расчетами не займет у вас много времени. Все, что вам нужно сделать, это заполнить соответствующие поля согласно инструкции, и вы получите информацию о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Краткое описание

Фундамент пирса имеет вид колонн, которые объединяются с помощью ростверка. Эти столбы располагаются по углам будущего строения, а также в местах пересечения стен, под несущими или просто тяжелыми стенами, балочными перекрытиями и конструкциями. В местах, где нагрузка наибольшая. Фундамент служит для усиления фундамента пирса и армируется перемычкой между стойками.

Где не применяется Pier Foundation

Использовать столбчатый фундамент не рекомендуется там, где имеются подвижные или слабые грунты, например торфяные или водонасыщенные глинистые грунты. Не используйте этот тип фундамента и в местах, где не было резких перепадов.

Преимущества

Фундамент Pier имеет ряд преимуществ, делающих его оптимальным решением при строительстве частного дома. Он дешевле ленточного или ростверкового фундамента, более экономичен по расходу строительных материалов и затрат на строительство, дает меньшую усадку и уменьшает общую площадь фундамента. Фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

Материалы

В зависимости от веса и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. В зависимости от типа материала выбирается и минимальное сечение столбов. Так, для бетонных столбов размер сечения должен быть не менее 400 мм, для каменных не менее 600 мм, для каменных 380 мм, если он находится выше уровня земли, и на 250 мм при применении забирки с перевязочным приемом.

Строительство фундамента

Прежде чем приступить к строительству, необходимо выяснить глубину промерзания грунтов, тип и состав грунта, поэтому нужна ли замена и уровень грунтовых вод, а также выявить необходимость дренажа и гидроизоляции. Строительство фундамента пирса в 9 последовательных этапов.
1. Подготовка к уборке строительной площадки.
2. Планировка цокольного этажа, где участок размечен по проекту.
3. Копание ям.
4. Установка опалубки для столбов.
5. Установка арматуры.
6. Заполняет столбы.
7. Изготовление ростверка.
8. Сооружение так называемой забирки или заграждающей стены между столбами.
