Армирование ростверка свайного фундамента: чертеж, технология, расчет

Дата: 18 февраля 2017

Просмотров: 6032

Содержание

• Что такое ростверк?
• Конструктивные особенности
• О целесообразности армирования
• Специфика армирования
• Методика расчета
• Технология усиления ростверка
• Заключение

В качестве надежного основания для возведения зданий используется фундамент свайного типа. Основание на опорных элементах необходимо при осуществлении строительства объектов на проблемных почвах. Свайная основа — оптимальное решение во многих ситуациях, в том числе, если строение возводится на вечной мерзлоте или слабой почве с близко находящимися водоносными слоями, а также при наличии значительных перепадов высот на строительной площадке. Армирование ростверка свайного фундамента позволяет обеспечить прочность основания, сформировать надежную базу для возводимого здания.

Ростверк — ответственная, горизонтально расположенная часть силового каркаса, соединяющая в единый контур опорные колонны. Он обеспечивает вертикальность столбов, предотвращает их перемещение. Обеспечение прочностных характеристик опорной конструкции достигается путем укрепления стальной арматурой. Для усиления опорного контура необходим чертеж, требуется выполнение расчётов предполагаемых усилий, воздействующих на основание при эксплуатации строения.

Свайный фундамент — универсальное основание для строительства кирпичных , деревянных, газобетонных и пенобетонных малоэтажных домов

Рассмотрим, как производится укрепление ростверкового фундамента. Остановимся на особенностях главных этапов работ, профессиональное выполнение которых обеспечит надежность возводимой основы.

Что такое ростверк?

Для тех, кто не владеет строительной терминологией, сообщаем, что ростверк — это ответственная часть свайного фундамента, соединяющая оголовки свай в единый силовой контур.

Существуют различные виды ростверков, применяемых в свайных основаниях:

• ленточного типа, представляющего монолитную бетонную ленту. Она располагается по периметру опор, последовательно расположенных под несущими нагрузку капитальными стенами;
• плитной конструкции, в виде монолитной плиты, размеры которой соответствуют контуру основания строения и охватывают все опоры.

Ростверк представляет собой ленточную конструкцию , соединяющую отдельно стоящие сваи между собой

В зависимости от особенностей ростверкового фундамента, он может изготавливаться в следующих исполнениях:

• Цельном варианте. Изготовление осуществляется путем заливки в предварительно подготовленную опалубку бетонного раствора. Формирование монолитной базы происходит после твердения бетонной смеси.
• Составном виде. Основа представляет сборную поверхность из произведенных промышленным путём железобетонных изделий, соединённых при установке с опорными колоннами, а также между собой.

Независимо от особенностей конструкции, ростверк формирует опорную поверхность, предназначенную для возведения стен постройки. Обвязка находящихся в земле колон обеспечивает высокую жесткость пространственной системы и стойкость к воздействию действующих усилий.

Армирование свайно ростверкового основания, позволяет укрепить монолитную основу стальными прутками, способствующими целостности конструкции и повышающими долговечность.

Конструктивные особенности

Для формирования расположенного на сваях ленточного фундамента изготавливают ростверки на различной высоте по отношению к нулевой отметке. В зависимости от расположения контура относительно уровня грунта различают следующие виды:

• высокий, нижняя отметка которого превышает уровень грунта на 10 см и более. Сооружается для легких построек, расположенных на любых видах почвы. На проблемных почвах его устройство особенно актуально. Конструкция нуждается в серьезном укреплении арматурой, что связано с наличием полостей, имеющихся под бетонным монолитом, находящимся над поверхностью грунта;

Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки

• наземный вариант, выполненный на гравийно-песчаной подсыпке без заглубления в почву. Его особенность — отсутствие свободного пространства между бетонным монолитом и грунтом. Установка осуществляется на не проблемных грунтах. При подверженности почвы морозному пучению возможно образование трещин и отрыв затвердевшего бетонного массива от опорных колонн;
• мелкозаглубленный тип, сформированный путем заглубления нижней части в почву на предварительно подготовленную песчано-гравийную подсыпку. Конструкция такой основы напоминает устройство ленточного фундамента, основание которого опирается на сваи. Формирование заглубленной основы связано со значительными затратами и применяется для возведения массивных построек, расположенных на почвах, характеризующихся низкой несущей способностью.

Основания свайного типа формируют, главным образом, для легких строений. Именно поэтому достаточно распространено устройство ростверкового фундамента, основа которого представляют висячую ленту из бетона, усиленного стальной арматурой. При высоте основы до 40 см, ее ширина зависит от вида, размеров материала, применяемого для возведения стен, и составляет 30-40 см.

О целесообразности армирования

Потребность усилить основание здания стальной арматурой связана с особенностями бетона. Материал обладает повышенной стойкостью к воздействию сжимающих усилий, однако восприимчив к воздействию изгибающих моментов и растяжения, вызывающих нарушение целостности и деформацию основания.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные

Армирование свайно ростверковой конструкции позволяет предотвратить вероятность разрушения, повысить устойчивость, ресурс эксплуатации возводимого здания. Расположенный внутри бетонного массива арматурный каркас воспринимает растягивающие нагрузки и изгибающие усилия, обеспечивая устойчивость возводимой основы.

Независимо от конструкции применяемых свай, расположенных внутри грунта, опорные колонны, также, усиливают арматурой. Расположенные в сваях стальные стержни связываются в общую конструкцию с арматурным каркасом опорной поверхности.

Армирование ростверка свайного фундамента позволяет:

• Предотвратить разрушение монолитного массива в результате реакции почвы.
• Значительно увеличить прочность базы, воспринимающей нагрузку от массы строения.
• Не допустить усадку строения, вызванную низкими прочностными характеристиками основы.

Усиление ростверкового фундамента позволяет избежать негативных явлений.

Специфика армирования

Армирование ростверка свайного фундамента осуществляется предварительно изготовленным объемным каркасом, состоящим из двух ярусов стержней, объединенных в единую конструкцию с помощью стальных перемычек.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Для продольных поясов каркаса используются рифленые прутки, произведенные горячекатаным методом, что соответствует классу арматуры А3. В зависимости от воспринимаемой основанием нагрузки, диаметр стержней составляет 12-16 мм.

Объединение в общий силовой контур соединительных элементов, расположенных в вертикальной и горизонтальной плоскости, может осуществляться:

• отдельными стальными рифлеными стержнями прямолинейной формы, диаметр которых соответствует сортаменту продольной арматуры;
• стальными хомутами прямоугольной конфигурации, изготовленными из гладких прутков класса А2 сечением до 10 мм. Несмотря на повышенную трудоемкость изготовления и установки, прямоугольные перемычки обеспечивают надежность и долговечность конструкции усиления.

Производя усиление размещенного на сваях ленточного фундамента, придерживайтесь следующих рекомендаций:

Потребность в защитном слое между металлической конструкцией каркаса и бетонной поверхностью ростверка обусловлена следующими факторами:

• необходимостью правильного распределения металлоконструкцией каркаса действующих усилий;
• подверженностью арматурных прутков коррозионным процессам, возникающим от проникающей в бетон влаги.

Соблюдение фиксированного расстояния от арматуры до опалубки при обеспечении защитного слоя достигается путем использования изготовленных из пластика подставок.

Методика расчета

Для определения потребности в арматуре, позволяющей выполнить армирование ростверка свайного фундамента, необходимо предварительно разработать чертеж. Документация содержит следующую информацию:

• Размеры конструкции.
• Количество поясов усиления.
• Профиль арматуры.
• Диаметр применяемых стержней.
• Расстояние между перемычками.

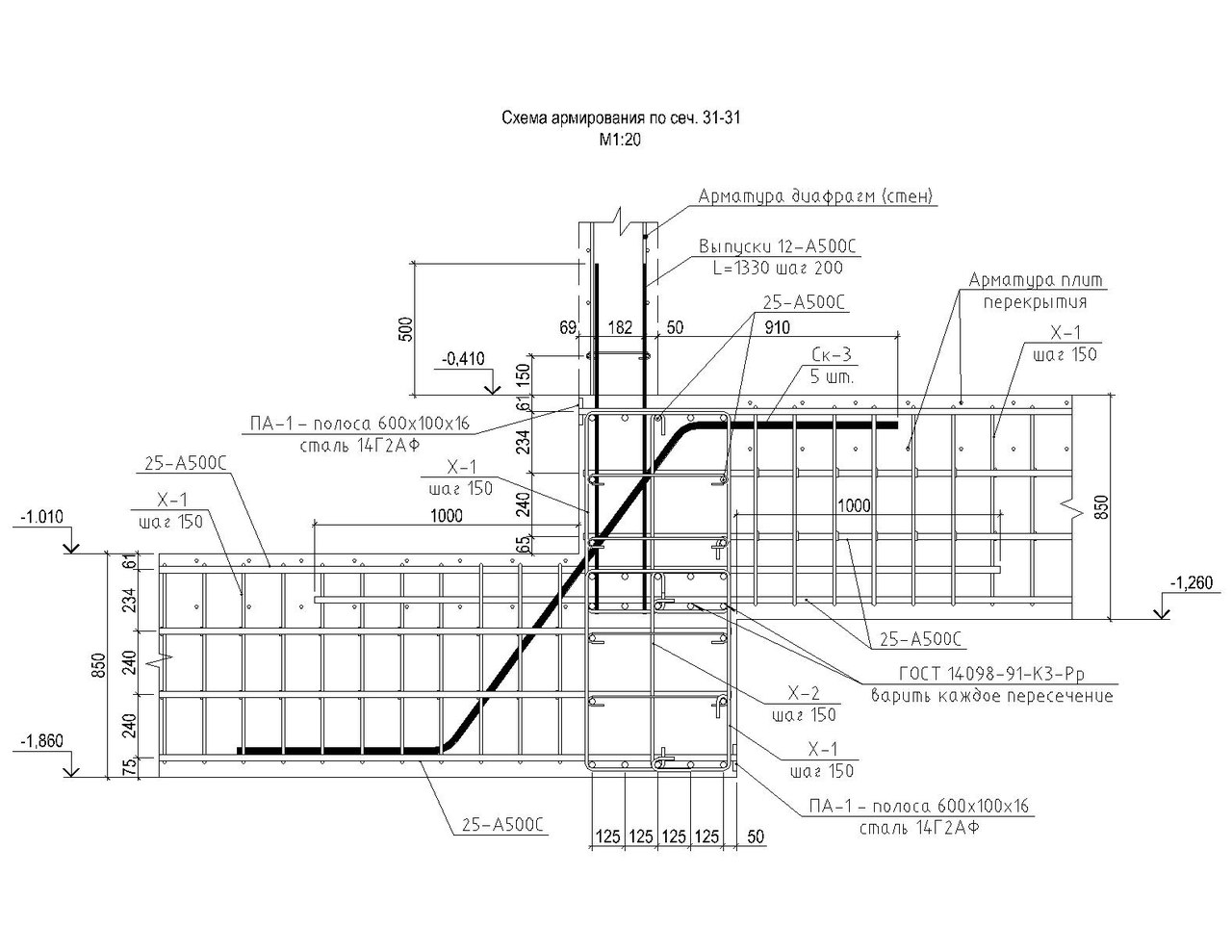

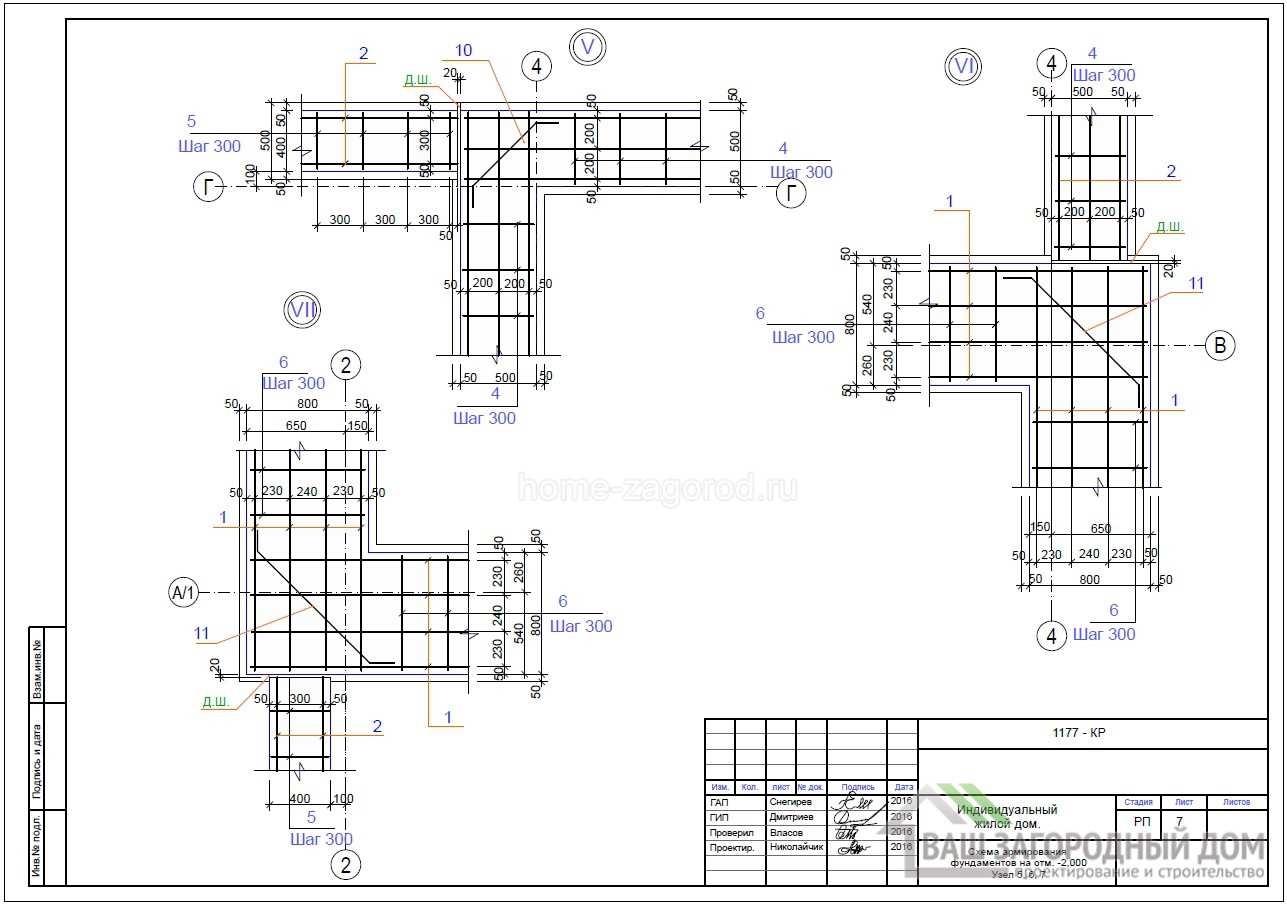

Схема правильного армирования углов и примыканий ростверка

Зная габаритные размеры ростверкового фундамента, несложно рассчитать длину стальных прутков арматуры в верхнем и нижнем поясе, а также размеры перемычек.

Просуммировав полученные значения, получаем суммарную длину каждого типоразмера применяемой арматуры. Зная метраж и массу одного погонного метра определённого стержня, не сложно определить потребность в арматурных стержнях, выраженную в килограммах.

Если соединение элементов не планируется осуществлять с использованием электрической сварки, потребуется проволока для вязания. Имея чертеж, на котором представлена информация о количестве точек соединения, можно посчитать необходимое количество вязальной проволоки. Учитывая, что для надежной фиксации двух перпендикулярно расположенных стержней необходимо порядка 30 сантиметров, общая потребность в проволоке определяется путем умножения количества соединений на длину материала.

Выполнение расчётов не представляет сложности. Главное — предварительно разработать чертеж армирования.

Технология усиления ростверка

Если выполнена установка армированных свай и смонтирована опалубка, то можно приступать к формированию арматурного каркаса. Обратите внимание, что фиксация каркаса производится к арматуре, выступающей из бетонных свай на высоту опалубки. Крепление стальных стержней можно производить с помощью сварки, а также, используя вязальную проволоку.

Алгоритм выполнения работ следующий:

• зафиксируйте на расстоянии 5 см от дна опалубки горизонтально расположенные продольные прутья;
• разместите и закрепите перпендикулярно расположенные прутки нижнего пояса;
• установите хомуты прямоугольного сечения или вертикально расположенные стержни крепления прутков верхнего яруса;
• закрепите продольные стержни верхнего пояса;
• выполните угловое усиление ростверка, установив в углах конструкции изогнутые стержни.

Надёжно укрепите углы арматурой, так как в этих местах каркас воспринимает значительные усилия.

Заключение

Усиление стальной арматурой ростверка свайного основания позволяет сформировать надежную базу, обеспечивающую устойчивость возводимого строения. Работы не сложно выполнить самостоятельно, предварительно разработав чертеж, согласно которому осуществляется армирование ростверка свайного фундамента.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Армирование ростверка свайного фундамента — ЗАФФХОЗ

Содержание

• В каких случаях целесообразно использование свайного фундамента
• Что в целом  представляет собой ростверк и процесс его армирования?
• Какие особенности характерны для устройства ростверка.
• Как грамотно выбрать материалы для арматурного каркаса и определить его параметры
• Советы по выбору свай  для фундамента
• Армирование ростверка
• Возможные варианты конструкции ростверков
• Способы вязки арматуры

Зачастую при возведении дома  применяется свайный тип фундамента.   Причем актуальность  и популярность армирования ростверка  свайного фундамента не вызывает сегодня никаких сомнений.  В данной статье разберемся в основных важнейших этапах, характеристиках и особенностях этого направления.

В каких случаях целесообразно использование свайного фундамента

Прежде всего,  такой тип фундамента становится актуальным в случае строительства на пучинистых, а также  слабых грунтах. Также такой вариант станет наилучшим тогда, когда на строительной площадке очевидны существенные перепады высоты либо имеются грунтовые воды.  Помимо этого, возведение такого фундамента становится необходимостью  при возведении дома в областях вечной мерзлоты.

Что в целом  представляет собой ростверк и процесс его армирования?

В описанных выше случаях могут использоваться разноплановые сваи. Они могут отличаться  касательно:

• Применяемого для их изготовления материала;
• Способа их погружения в грунт.

Ростверк является тем связующим элементом, который объединяет их в единую прочную и цельную конструкцию.

Армирование свайного фундамента, в свою очередь, выполняется с целью  придания требуемой прочности ростверку. Для этого должен составляться предварительный чертеж и должны выполняться  все важнейшие расчеты, касающиеся предстоящих нагрузок в процессе эксплуатации строения.

Какие особенности характерны для устройства ростверка.

1. Нормой для ростверков является наличие так называемого изгибающего момента в вертикальной плоскости. Ведь он представляет собой уложенные на сваи балки. В то же самое время пролет, который располагается между опорами,  восприимчив к весу различных  частей здания,  а также к  другим нагрузкам. Он как бы расположен в подвешенном состоянии в воздухе. По этой причине и появляется прогиб;
2. Ростверк полностью исключает всякое воздействие со стороны грунта. Поэтому можно довольно просто спрогнозировать возникновение в нем напряжения. К примеру, нижняя часть поперечного сечения во всех случаях оказывается растянутой в пролетах, находящихся  между сваями. Верхняя же – в зонах, где конструкция опирается на сваи.

Эти особенности ростверка имеют определяющее значение  в процессе составления схемы армирования ростверка свайного фундамента.  Неудивительно, что  большое внимание уделяется повышению мощности нижнего пояса устанавливаемого арматурного каркаса в  участках между сваями.  В то же самое время, важным остается усиление верхнего пояса в точках опоры.

Схема армирования ростверка свайного фундамента

Также следует помнить, что перед тем, как приступить к монтажу ростверка и его армированию, необходимо грамотно и четко  определить требуемый тип свайного фундамента и общее количество необходимых свай.

Их должно быть минимум 4 из  того расчета, что в случае каждого угла будет устраиваться собственная свая. Именно на такой фундамент свайного типа в последующем будет выполняться укладка ростверка. Причем он может иметь форму сплошной плиты либо может быть ленточного типа.

Схема ленточно свайного фундамента

Как грамотно выбрать материалы для арматурного каркаса и определить его параметры

Для того, чтобы грамотно вычислить требуемый диаметр применяемой арматуры, а также  необходимые параметры каркаса, требуется грамотно выполнить расчет с обязательным учетом временных и постоянных нагрузок.

Рассмотрим важнейшие аспекты подробнее:

• Прежде всего, необходимо максимально точно  и четко определить состав имеющегося грунта, располагаемого на строительной площадке.  С особой ответственностью стоит подойти к  глубине, на которой  собственно и планируется обустройство фундамента. Почему это так важно?  Эти моменты несут немаловажное значение для  расчета длины свай, а  также планирования их конструктивных особенностей. Кроме того,  немаловажными эти моменты станут для планирования обустройства фундамента.
• Также необходимо грамотно выполнить расчеты несущей способности устанавливаемой будущей сваи.
• Требуется определить возможные нагрузки, которые могут оказывать влияние не только на сваи, но  и на грунт.
• С целью получения общего веса будущей постройки требуется суммировать вместе не только её вес, но и вес планируемых перекрытий и кровли.
• Полезным станет учет возможных природных нагрузок (к примеру, массы людей, находящихся в доме, снега, разнопланового оборудования, а также мебели).

Все дальнейшие расчеты должны выполняться с обязательным учетом общей площади   строения.

В целом,  в наиболее частых случаях  ростверк  выбирают в случае  построек с площадью не меньше 300 квадратных метров. Причем рассчитывать армирование свайно ростверкого фундамента должен  строительный инженер, который отлично владеет знаниями и навыками касательно железобетонных конструкций.

После того, как происходит расчет  фундамента строения (с определением необходимого количества свай, а также  расстояния между ними,  глубины монтажа),  должна составляться соответствующая схема, а также чертеж.

Рассмотрим типовые решения  и правила, которых рекомендуется придерживаться:

1. Несколько стержней арматуры класса АIII продольного типа (диаметр — 20 мм) и выше должны укладываться в растянутых зонах  устанавливаемого ростверка;
2. Арматуру с диаметром от 8 до 15 мм располагают в сжатом поясе. Шаг между стержнями продольной (рабочей) арматуры должен составлять от 80 до 100 мм;
3. С целью восприятия поперечных растягивающих усилий, а также с целью объединения арматуры продольного типа в единый каркас, выполняют крепеж к ней поперечных стержней.
   В таком случае используют гладкую арматуру класса АI с диаметром 6-8 мм.  Причем расстояние между ними должно составлять не меньше 250 мм. Однако обычно оно составляет 3/8 от имеющейся  высоты сечения ростверка.

В случае, когда ростверк превышает 150 мм, в имеющемся  арматурном каркасе необходимо установить вертикальные стержни. Причем шаг должен соответствовать шагу поперечной арматуры.

В целом, зачастую вместо отдельных поперечных и продольных стержней применяют хомуты. Они представляют собой детали арматуры в форме перевернутой литеры «П» либо в форме замкнутого прямоугольника.

Советы по выбору свай  для фундамента

Специалисты рекомендуют выбирать  винтовые либо буронабивные сваи для дома. Причем винтовой вариант привлекает многих  своей выгодностью. Ведь для обустройства таких свай не требуется применение специальной техники.

Армирование ростверка

В процессе выполнения работ по устройству фундамента для постройки с ростверком  в обязательном порядке  осуществляют грамотное армирование конструкции.

Для чего армируют сваи? Для того, чтобы гарантировать им требуемую прочность.

С какой целью  выполняют армирование ростверка?  С целью максимального увеличения его возможной  несущей способности.

Причем та часть арматуры, которая имеет свойство выступать  из свайной конструкции, будет применяться в роли соединительного элемента непосредственно между самим  ростверком и  сваей.

Крепление, в свою очередь, в большинстве случаев выполняют  с использованием сварки.

С целью выполнения армирования требуется составить предварительный чертеж. Помимо этого,  важной является и схема армирования.

Схема ростверка ленточного фундамента

Не стоит забывать о том, что элементы ростверка, с которыми не будет выполнено грамотное армирование, не смогут выдержать нагрузок в процессе возведения перекрытий дома, а также его стен.

Для этих целей рекомендуют применять арматуру со следующим  диаметром сечения – 10-14 мм.

1. В случае монтажа ленточных ростверков арматурный каркас необходимо делать из двух отдельных поясов. Причем они должны быть максимально жестко связанными между собой с использованием вертикальных стержней, выполненных их металла (с требуемым диаметром сечения – до 8 мм). Почему актуален именно такой диаметр? Это происходит потому, что данные металлические прутья фактически не подлежат нагрузке. Их главная роль —  придавать каркасу необходимую форму.

Ленточный фундамент

Требуемое условие – каждый пояс должен включать не менее двух прутьев.  Причем пояса должны связываться между собой  с использованием стержней, которые располагаются горизонтально и связываются с помощью  так называемой вязальной проволоки.

При выполнении арматурных каркасов для фундаментов с ростверком в рамках промышленных предприятий с целью крепления поперечных соединений применяют сварочные аппараты.

Но при этом поперечные круги или же  квадраты с  прутьями  продольного плана соединяются только с использованием метода вязания.

2.В случае монтажа основания в форме сплошной монолитной плиты, схема армирования  останется такой же, как у фундаментов ленточного типа.

В таком случае верхний пояс каркаса выполняют  в форме  своеобразной сетки из арматуры, которая имеет диаметр сечения в 10-14 мм. С целью же обустройства вертикальных стержней  используют  арматуру с более маленьким диаметром.

Возможные варианты конструкции ростверков

В зависимости от конструктивных особенностей ростверки могут быть низкими либо высокими.  Независимо от типа конструкции применяется одинаковый принцип армирования ростверка свайного фундамента.

• В случае, когда предполагается возведение основания так называемого загубленного типа, его нижнюю часть располагают на едином уровне с грунтом.  Однако в некоторых случаях можно  допустить  его опускание вплоть  до нескольких сантиметров ниже.
• Для грамотной организации траншеи между сваями требуется изготовить подушки из утрамбованного щебня и песка.
• После этого выполняется непосредственный монтаж опалубки, а также сборка арматурного каркаса.
• Арматурный каркас, в свою очередь, необходимо жестким образом связать симеющимися  оголовками свай. Причем необходимо не доходить до стенок установленной опалубки приблизительно на 5 см.
• После перечисленных выше шагов можно переходить к заливке фундамента бетоном.

Однако стоит иметь в виду, что такой вариант ростверка станет возможным  в случае возведения постройки на не пучинном грунте.  В иных случаях  важным условием станет монтаж более высокого ростверка с предельным вниманием к армированию конструкции.

Способы вязки арматуры

Рассмотрим подробнее, как вязать арматуру для свайного фундамента.

Наиболее часто встречаемый способ – связывание арматуры  с использованием специальной проволоки.  Со своей стороны, электросварка применяется достаточно редко (только в случае арматуры, которая обладает в маркировке  литерой «С»).  Соединение сваркой обычной арматуры недопустимо. Ведь по причине  воздействия высоких температур она может потерять свою прочность.

С целью вязания арматуры используют только отожженную  проволоку круглой формы с диаметром 1 мм. Ведь необожженная продукция обладает меньшей пластичностью и имеет свойство плохо гнуться.

Для ускорения процесса вязки используют специальный пистолет, который укомплектован аккумулятором.  Однако приобретать его логично только в случае необходимости выполнения большого спектра работ. Помимо этого, многие ценят его за удобство работы с  вязкой арматуры в   разнообразных труднодоступных местах.

В  целом армирование свайно ростверкового  фундамента  выполняют зачастую с использованием иного инструмента – специального крючка.  Причем профессионалы зачастую сами делают их, однако для разового выполнения работ полезным станет и покупной вариант.

На современном этапе  при желании можно приобрести винтовые (полуавтоматические), а также обычные крючки.

Схема вязки арматуры

Причем винтовые варианты помогают ускорить процесс армирования . В то же самое время, по причине конструкционных особенностей, после затягивания они могут оставлять достаточно длинные свободные концы  используемой проволоки. Поэтому они имеют свойство  выступать  из бетона  и начинают довольно быстро ржаветь.

Какие виды узлов считают самыми простыми и удобными?  Так называемые «две петли» или «петля».  Петля применяется с целью соединения арматуры внахлест, две петли  —  в случае стыковых соединений.  На практике зачастую происходит использование петли не только в случае нахлесточных соединений, но и в случае угловых.

Не следует забывать, что завершающим этапом монтажа требуемого арматурного каркаса должно стать устранение бобышек, на которых происходила установка рабочей арматуры нижнего пояса.  После этого этапа каркас оказывается подвешенным на проволоке, которая обвивает верхние перемычки опалубки. После этих операций можно приступать непосредственно к заливке бетона.

Понятно, что армирование ростверка свайного фундамента представляет собой довольно  сложный многогранный процесс, который требует продуманного и грамотного подхода. Надеемся, что хитрости и  советы в данной статье помогут Вам выполнить все работы четко и легко.

Research Papers, Journals, Authors, Publishers

Расширение возможностей научных журналов

Science Alert предлагает полный набор цифровых издательских инструментов и платформ, которые охватывают все этапы издательского процесса. Это включает в себя управление контентом и его размещение, ведение электронной коммерции, надзор за доступом и идентификацией, отслеживание подачи рукописей и анализ данных.

Тщательное рецензирование

Дружелюбное и конструктивное рецензирование вашей статьи экспертами.

Высокие стандарты

Быстрое производство в сочетании с профессиональным копированием, корректурой и окончательной презентацией.

Impact Metrics

Отслеживайте влияние вашего исследования с помощью данных на уровне статьи.

Сохранение авторских прав

Международное партнерство

В настоящее время размещено

Science Alert — это ведущая платформа для размещения журналов с поддержкой искусственного интеллекта, предназначенная для читателей и издателей. Наша издательская инфраструктура разработана экспертами после общения с исследователями различных дисциплин и предоставляет различные возможности для чтения и обмена качественной исследовательской работой по всему миру.

• 01 Глобальный охват

  Нашу сеть надежных журналов посещают 4,2 МИЛЛИОНА пользователей*

• 02 Учитесь у коллег

  Обратитесь к нашим опытным редакторам и приобретите навыки, чтобы эффективно донести свое исследование до целевой аудитории.

• 03 Инновационные решения

  Мы создаем и внедряем передовые технологии, чтобы способствовать прогрессу и способствовать новым перспективам в публикациях с открытым доступом.

Services

Science Alert стремится предоставлять издателям передовой онлайн-хостинг и технологические решения. Мы постоянно стремимся проектировать и разрабатывать технологические решения, чтобы сделать процесс публикации быстрым, безопасным, простым и удобным.

Наши журналы

Узнайте больше о наших ведущих в мире рецензируемых журналах с открытым доступом, включая конкретную информацию и рекомендации для каждого журнала.

Для авторов

В этом разделе содержится вся необходимая информация для авторов, и мы рекомендуем вам уделить время ее прочтению перед тем, как внести свой вклад.

Библиотечный портал

Мы разработали Библиотечный портал, чтобы вы могли получить доступ к нашему онлайн-контенту в соответствии с вашим бюджетом и потребностями пользователей.

Для обществ

В этом разделе содержится информация о том, как мы помогаем научным обществам, и об исключительных преимуществах публикации журналов у нас.

Для рецензентов

Для обеспечения достоверности исследований мы поддерживаем список выдающихся и квалифицированных экспертов, которые помогают в рецензировании журналов, использующих услуги Science Alert.

База данных ASCI

Предоставление обширного указателя достоверных и важных данных исследований/прорывов в различных дисциплинах для продвижения исследовательских стратегий по всему миру.

Отправить рукопись

Мы предоставляем передовые издательские услуги с экспертной группой поддержки, чтобы облегчить авторам полный набор высокоэффективных журналов во всех областях науки, техники и медицины.

Отправить сейчас

Редакторы

Актуальные журналы

Пакистанский журнал биологических наук — это рецензируемый научный журнал с открытым доступом, в котором публикуются оригинальные статьи, обзоры и краткие исследовательские сообщения во всех областях биологических наук.

Journal of Medical Sciences — это рецензируемый научный журнал, посвященный публикации качественных исследований во всех областях медицинских наук.

Asian Journal of Plant Sciences — высококачественный научный журнал, в котором публикуются оригинальные исследования во всех областях науки о растениях и ботанике.

International Journal of Dairy Science — это высококачественный рецензируемый научный журнал, посвященный публикации передовых исследований по всем аспектам молочных наук.

Свяжитесь с нами

Сейсмостойкость зданий и динамика конструкций

Во-первых, это помогает понять, как здания можно сделать сейсмостойкими, применяя правильные методы проектирования сейсмических воздействий и учитывая структурную динамику. Хорошая отправная точка здесь: Сейсмостойкое здание.

Во-вторых, нам необходимо обратить внимание на типичные слабости и структурные дефекты многих существующих зданий, делающие их более уязвимыми к повреждениям и даже разрушению в результате землетрясения:

Здания без несущего каркаса

Повреждение от землетрясения, вызванное зданием без несущего каркаса, в котором верхние этажи и крыша просто пристроены к каменным стенам. Это сложно, потому что какое-то обрамление жизненно важно; как только эти стены немного трясутся, вся прочность теряется и здание рухнет или блин при землетрясении. Решением здесь может быть только укрепление каждой комнаты 12-элементным кубическим каркасом (с 4-х сторон по полу, по 4-м углам стен и по 4-м сторонам крыши).

Такие рамы должны иметь значительное сопротивление моменту во всех трех направлениях во всех 8 углах. И каждая комната нуждается в обработке, особенно на нижних этажах. Рамы должны быть прикреплены к стенам, потолкам или крышам, полам, насколько это возможно, с помощью сквозных болтов или химических анкеров и т. д. Такие рамы должны быть стальными или должным образом спроектированными из железобетона. Возможно, было бы дешевле снести и восстановить должным образом.

Здания с подозрительным несущим каркасом

Здания имеют сомнительный несущий каркас, что приводит к плохой сейсмостойкости. Это так же распространено, как и в пункте 1. Вам нужно только посмотреть на фотографии любого землетрясения, чтобы увидеть разрушенный бетонный каркас: недостаточно стальной основной арматуры, что приводит к разрушению изгиба: недостаточно хомутов, что приводит к разрыву, недостаточно цемента в бетон, приводящий к крошению под нагрузкой; и, конечно, члены меньшего размера.

Люди обычно строят стены из пустотелых блоков и оставляют некоторые вертикальные зазоры, заполненные небольшим количеством бетона с несколькими арматурными стержнями; и на каждом этаже ряд блоков не используется, и его заменяет бетонная балка аналогичного размера. Если только инженер-строитель не уверен, что бетон и арматура имеют достаточный размер и достаточно хорошую сборку, особенно в местах стыков, с такими конструкциями следует обращаться, как в параграфе 1.9.0006

Здания с полами, опирающимися на каркас

Полы, просто опирающиеся на каркас, что приводит к полному разрушению конструкции во время землетрясения. Это очень распространено, даже если используется надлежащий бетонный каркас. Пол может состоять из деревянных балок, опирающихся на стены или поперечные балки; или в балочных ангарах, которые удерживаются на месте гвоздем или чем-то подобным. Даже в напольном покрытии приемлемого качества сборные железобетонные плиты могут опираться на опорные поверхности стен или балок. Или Стальные балки можно просто зацепить за опоры на стенах или каркасе с помощью штатных штифтов.

Результат очевиден: малейшая тряска и пол падает. Кроме того, любой этаж ниже не сможет противостоять весу падающего пола; и очень часто полы придают устойчивость каркасу. Просто посмотрите видео о Всемирных торговых башнях, чтобы увидеть, насколько хорошо это работает. Решение некоторых из этих проблем состоит в том, чтобы очень прочно связать смежные этажи вместе, чтобы они не могли отделиться ни от одной из сторон опор.

В надлежащей раме эти балки крепятся болтами с полным моментным соединением через основные опорные балки; это невозможно сделать задним числом, но соединение соседних балок над опорами с помощью прочных стальных пластин с болтовым креплением поможет: как и выламывание отверстий в сборных пустотелых бетонных плитах на расстоянии, скажем, 400 мм с каждой стороны от опоры, и хорошо цементировать в деформированных арматурных стержнях через зазор. Там, где балки опираются на внешние балки, должны быть приняты аналогичные меры, чтобы предотвратить их падение.

Почти во всех зданиях, даже спроектированных с учетом сейсмостойкости, сдвиг в соединениях колонны с балкой превышает сопротивление сдвигу. Это может привести к катастрофическому провалу.

Чрезмерный вес здания, снижающий прочность конструкции

Дополнительный вес, добавленный к зданиям, приводит к ослаблению конструкции и повышенной подверженности повреждениям или обрушению при землетрясении. Это очень распространено, особенно в бедных районах бедных стран в зонах землетрясений. На ум приходят Перу и Гаити. Здание может быть прекрасно построено для одного или, возможно, двух этажей. Увеличение размера семьи без увеличения семейного бюджета приводит к тому, что еще один этаж надстраивается сверху, как обычно, как описано в параграфе 1 или 29.0006

Ставится новая крыша, обычно как описано в параграфе 3. Может последовать дальнейшее увеличение количества этажей. Если здание не рухнет при продолжающемся расширении вверх, то оно непременно рухнет при легком сотрясении; даже снести, возможно, хорошо построенное оригинальное здание внизу. Лучшим решением здесь является принудительное удаление этажей, которые делают здание опасным, хотя усиление параграфов 1 и 3 на каждом этаже может помочь.

Кроме того, во многих таких зданиях есть балконы или балконы привинчены; а затем балконы были заложены кирпичом, чтобы создать дополнительные комнаты. Но лишний вес находится не в том месте. Чем выше вес здания, тем больше оно сотрясает здание при землетрясении. Дисциплина нужна, чтобы убрать лишний вес. Если есть блочные работы и бетонные крыши, их следует заменить на легкую сталь и изоляцию и листы, которые могут весить в десять раз меньше.

Большие проемы, снижающие прочность здания

Большие проемы на нижнем уровне этажа, нарушающие структурную целостность здания, особенно во время землетрясения. Очень часто на уровне первого этажа есть большие проемы в стенах: гаражные ворота, окна выставочного зала, большие входы, внутренние стены вырезаны, чтобы получились впечатляющие вестибюли. Часто снятые стеновые панели представляют собой распорку здания при землетрясении.

Часто неудобные поперечные связи в новых прорезях просто срезаются, а иногда и заменяются малоэффективными системами связей. Часто первый этаж является самым высоким этажом во всем здании, но колонны на каждом этаже имеют одинаковую конструкцию. Часто колонны или стены опускаются на «шпильки» (см. следующий абзац). И любой провал от первого до второго этажа, вероятно, будет катастрофическим, и, безусловно, это худшее место, где может произойти провал; и все стремится сделать этот этаж еще и самым слабым. Чтобы обеспечить сейсмостойкость, необходимо осмотреть здания, чтобы убедиться, что такие слабые места укреплены, с повторным введением распорок.

Лучше всего это может быть четырехгранная квадратная рама из стали или надлежащим образом армированного бетона с полностью жесткими соединениями в каждом углу, вертикально в проеме, чтобы обеспечить сопротивление раскачиванию на каждой поверхности стены с большими отверстиями. По всей вероятности, колонны от первого до второго этажа также нуждаются в усилении, путем прижимания к ним стальных профилей или обвязки вокруг них противоразрывным бетоном.

Фундаменты разрушенных зданий

Фундаменты сейсмостойких зданий требуют особого внимания, чтобы учесть движения грунта. Часто фундаменты традиционных зданий часто проектируются как «шпильки», но, поскольку нижняя часть каждой стены или колонны давит на фундамент, основания обеспечивают некоторую устойчивость в статическом состоянии. Это придает некоторую дополнительную прочность стенам или колоннам в статическом состоянии.

Но в условиях землетрясения земля не статична: она движется вверх и вниз, из стороны в сторону и может менять уклон. Если вы можете представить основание стены или колонны, вращающееся из горизонтального положения, вы можете увидеть, как оно изгибает стену или колонну. Это означает, что кажущаяся неподвижность в основании уже не дает дополнительной прочности, а, наоборот, способствует раннему выходу из строя. Кроме того, во время землетрясений земля может треснуть и расшириться или сморщиться в пределах размеров здания, и это приведет к огромным нагрузкам на конструкцию.

По этой причине фундаменты зданий в сейсмоопасных районах всегда должны иметь ростверк из железобетона или стали, идущий в обе стороны под всеми несущими элементами. Такие фундаменты должны иметь полное прочное соединение с колоннами и должны быть достаточно прочными, чтобы ограничивать положение и вращение всех колонн. Невозможно сделать здания «сейсмостойкими» до такой степени, что они будут сопротивляться любому землетрясению; но средства, предложенные в этом списке, помогут выжить любому зданию и его обитателям.

Армирование слабых конструкций для защиты от землетрясений

Невозможно заставить каждое здание противостоять каждому землетрясению; но сделать любое квадратное или прямоугольное помещение более устойчивым можно быстро, легко и экономично. Прочные оправы Special Moment обеспечивают наилучшую защиту.

Арматура REIDsteel, сопротивляющаяся моменту, является решением. Для 1 комнаты комплект состоит из 4 нижних углов, соединенных четырьмя балками перекрытия, 4 угловых стоек, 4 верхних уголков и 4 потолочных балок.

Детали собираются и соединяются легкими сварными швами или болтами, чтобы удерживать их на месте. В случае землетрясения прямоугольная коробка рамы обеспечит устойчивость к боковому раскачиванию во всех направлениях. В больших помещениях могут понадобиться дополнительные Т-образные соединительные элементы.

Пожалуйста, сообщите нам размеры комнат и опишите здание, его конструкцию и нагрузки.

Балки перекрытий имеют глубину, и если необходимо уменьшить ее, например, у двери, то это уменьшение высоты возможно, хотя может быть потеряно некоторое сопротивление.

Это усиление может быть наиболее необходимым на уровне от земли до первого этажа, особенно если в стенах есть проемы, например, широкие двери.

Если вы хотите посетить нас лично, мы находимся в центре южного побережья — просто нажмите на карту, чтобы увидеть наше местоположение и маршруты проезда.
