когда нужно делать, какую арматуру использовать, технология процесса для дома (в том числе из газобетона), основные схемы и ошибки

Армопояс для газобетона не следует возводить по принципу «чем шире и толще – тем лучше». Правильное решение, – строго следовать проектным параметрам и решениям. Если застройщик знаком с проектированием, – можно рассчитать усиливающую конструкцию самостоятельно. Если же проект и необходимые знания отсутствуют, то необходимо руководствоваться общими усреднёнными практическими рекомендациями.

По назначению различают два вида армированного пояса: для укрепления кровельной системы и для устройства перекрытий.

Что такое армопояс и зачем он нужен

Если рассматривать прочностные характеристики таких материалов как газобетон, пенобетон, арболит и кирпич, то станет ясно, что сами по себе эти материалы достаточно хрупкие, поэтому при точечном воздействии на них большой нагрузки, они могут легко разрушиться.

В процессе возведения дома нагрузка на его стены постепенно возрастает как с верхней части, так и с нижней, в виде подвижек грунта и неравномерной усадки. Завершающий элемент – крыша – также оказывает значительное поперечное (распирающее) давление на стены. Отсутствие армирующего пояса в таком случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.

Армопояс, формируя жесткий каркас и связывая все стены воедино, принимает на себя нагрузки от верхних этажей и крыши и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажных газобетонных домов, к заливке армопояса приступают после окончательного возведения стен, перед монтажом кровли. В этом случае, как правило, в армопояс закладываются шпильки, к которым крепится мауэрлат крыши. Это позволяет жестко «привязать» крышу к коробке дома.

Если в доме больше одного этажа, то армопояс заливается после возведения каждого последующего этажа под плиты перекрытия и в завершении, перед монтажом кровли.

Габариты армированной конструкции

Возведение основы под мауэрлат должно проводиться по всей длине стены с запасом, чтобы его толщина соответствовала толщине стен, на которые будет проводиться его монтаж. В любом случае, размер армирующей системы в сечении не должен быть меньше, чем 0.25х0.25 м. Если монтаж стен из газобетона, то верхний ряд рекомендуется выложить блоками, которые имеют U-образный вид. Эти блоки послужат опалубкой для армированной системы. Если стены выполнены из другого материала, то необходимо сделать опалубку из дерева.

Армирование из U блоков

Нужен ли армопояс под деревянные перекрытия

Как сказано выше, армопояс нужен для правильного распределения нагрузки от тяжелых перекрытий на стены здания. Но что, если в качестве перекрытия в доме используются не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в разы меньше бетона?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующейй конструкции. В таком случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а торцы балок, как правило, выходят наружу.

Без воздействия больших нагрузок такой подход может быть оправданным, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства. Такое строение может простоять десятилетиями без повреждений, но при превышении стандартных нагрузок, локальное давление бруса на газобетон может привести к образованию трещин и его разрушению.

Монтаж крепежных элементов мауэрлата

После того, как смонтированы перегородки опалубки, необходимо сделать расчет и установку элементов крепления, которые будут удерживать мауэрлат. Чаще всего это выполняется с применением резьбовых шпилек, которые с помощью вязальной проволоки, крепятся к металлической арматуре, расположенной внутри опалубки. Затем помощью сварочного агрегата привариваются. Диаметр шпильки должен быть не менее 10 мм. Длина шпильки должна превышать толщину мауэрлата на 20-30 мм. Отверстие под шпильку необходимо сделать в том месте мауэрлата, на которое не будут опираться стропила, в идеале – по центру между стропилами. При этом шаг отверстий должен быть около 1 метра. Для этого необходимо перед установкой провести правильный расчет мест, которые будут просверливаться под крепежную шпильку. Шпилька должна быть с усиленной гайкой и прокладочной шайбой.

Строительные хитрости. Самый быстрый монтаж шпилек.

Самый быстрый монтаж шпилек

Как сделать армопояс в доме из газобетона

Перед тем, как начинать строительство дома, важно помнить, что армопояс – это железобетонная конструкция, поэтому после его монтажа бетону нужно минимум 28 дней для того чтобы высохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько армирующих поясов в вашем доме) не нарушили ход строительства.

Ширина армопояса, как правило, выбирается равной ширине газобетонного блока, но здесь есть свои особенности. Застывший бетон является серьезным мостиком холода, приводящим к утечкам тепла из дома, поэтому необходимо предусматривать терморазрыв, который будет отсекать поступление холода извне.

В случае, если утепление дома из газобетона будет производиться снаружи по технологии мокрого фасада, то сам утеплитель будет являться терморазрывом, защищающим строение от теплопотерь.

Если же утепление фасада не планируется, либо предусмотрен фасад с вентзазором, тогда утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол или пенопласт укладываются в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

Опалубка для армопояса

Первый этап создания армопояса в доме из газобетона — монтаж опалубки. На этом же этапе нужно предусмотреть, какой будет высота армопояса, с этим учетом и подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и схожа с высотой стандартного газобетонного блока.

В устройстве опалубки армирующего пояса есть два принципиально разных подхода. В первом случае в качестве опалубки могут использоваться специальные U-образные блоки заводского производства, которые представляют собой обычные газобетонные блоки с выбранными полостями в виде буквы U.

Ряд таких блоков кладется на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый армопояс, который, ко всему прочему, защищен от образования моста холода внешним слоем газобетона. Толщина внешней стенки в таких блоках толще внутренней, что придает таким ей свойства теплоизоляции.

Такие блоки достаточно дороги, поэтому часто на стройке используются обычные газобетонные блоки с вручную сделанными пазами по размерам U-блоков, благо газобетон легко поддается обработке специальной пилой по газобетону.

Второй случай – традиционная опалубка из досок или деревянных щитов, как для ленточного фундамента. Она монтируется из доcок, толщиной от 20 мм или из листов фанеры. Обычно нижний край опалубки напрямую крепится с двух сторон к газобетону, а сверху она скрепляется между собой деревянными брусками с шагом 60-100см.

Обязательным условием в таком случае является выравнивание опалубки для армопояса по уровню во всех плоскостях, так как залитый армирующий пояс будет являться основанием для плит перекрытия, либо для мауэрлата крыши.

Армирование армопояса

На данном этапе необходимо сделать силовой металлический каркас армопояса, который придаст основную прочность всей конструкции. При армировании армопояса есть несколько основных правил, которым необходимо следовать:

Армирование должно производиться по всей длине армирующего пояса без разрывов;
Конструктивно арматурный каркас выполняется в два слоя по два прута арматуры диаметром 10-12мм;
Размер каркаса выбирается так, чтобы со всех сторон было как минимум 5см защитного слоя бетона;
Не допускаются стыки арматурных прутов между собой. Нахлест продольных прутьев друг на друга должен быть 80-100см;
В поперечном направлении каркас связывается арматурой толщиной 6-8мм и с шагом 20-40см;
Технологически правильно связывать арматуру между собой вязальной проволокой, а не сваркой, так как сварка не является корозийно-устойчивым способом связи металлов, и разрушаясь может нарушить жесткость всего армопояса;
Не допускаются стыки прутьев в углах армирующего каркаса. Нахлест арматуры в таким местах должен составлять от 30 до 50 диаметров продольной арматуры, то есть 30-50см для арматуры диаметром 10мм.

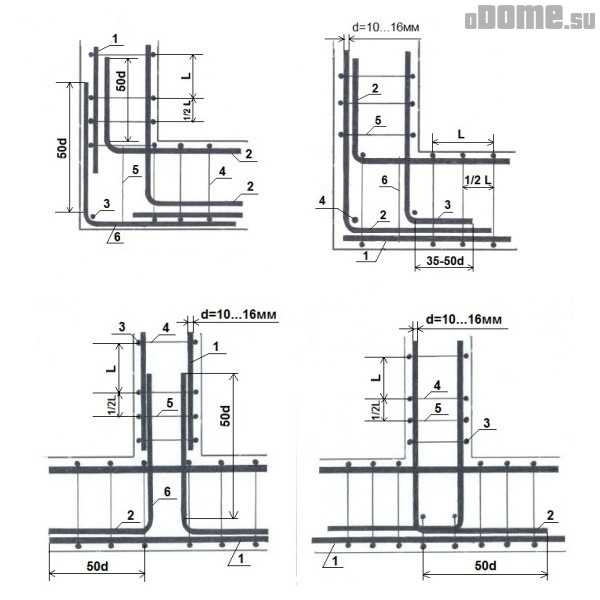

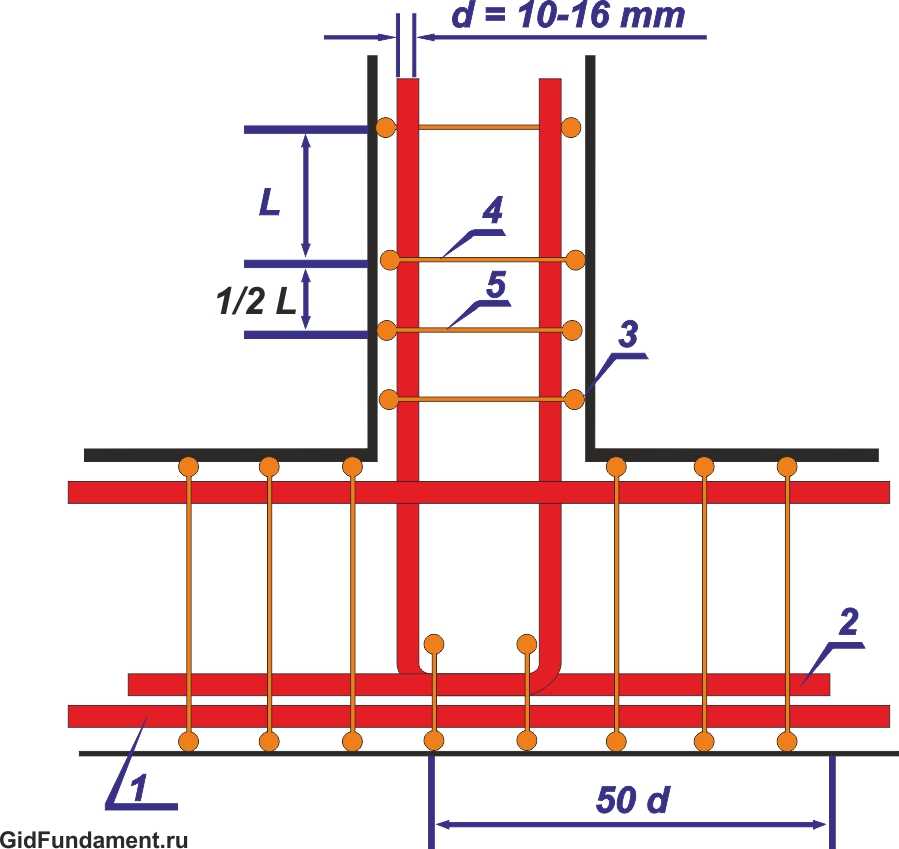

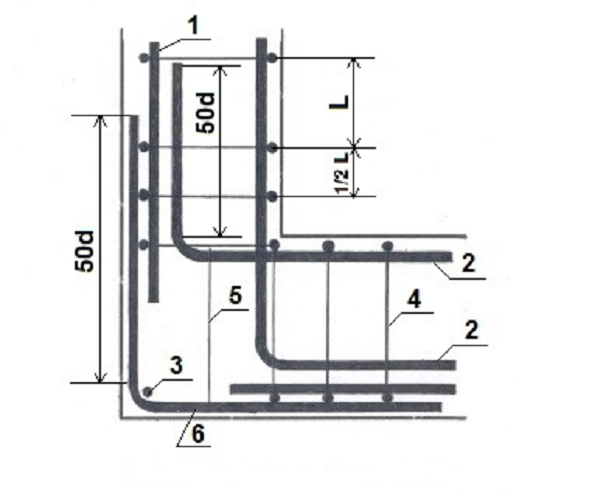

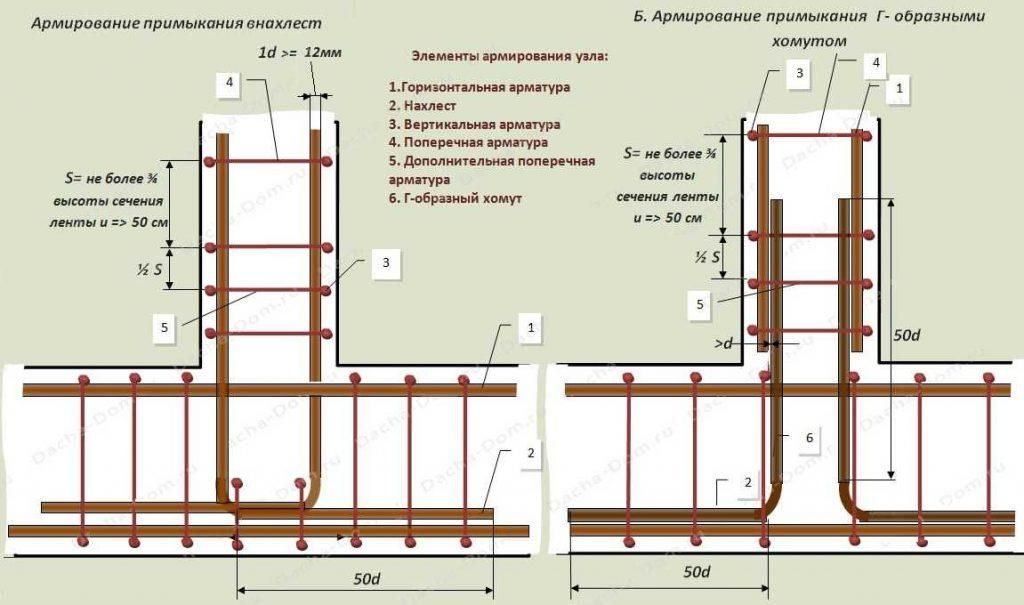

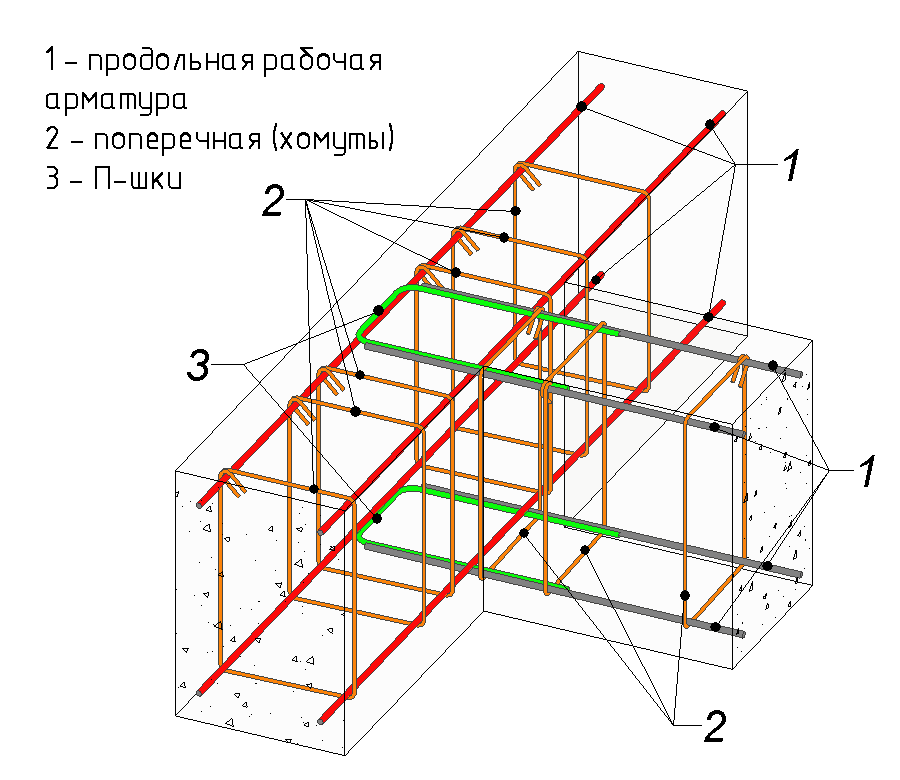

Схемы армирования г-образных углов и т-образных примыканий армопояса показаны на рисунке ниже.

Частой ошибкой начинающих строителей является использование арматуры диаметром свыше 12мм для обычных частных домов. Такой подход ошибочен, так как использование более толстой арматуры уже не ведет к увеличению прочности армопояса, но увеличивает расходы на ее приобретение.

Также рекомендуется использовать фиксаторы для армирующего каркаса. Фиксаторы нужны для того, чтобы при заливке бетона не произошло смещение арматуры и ее оголение. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

Заливка армопояса

Заливка бетона в опалубку — самый ответственный этап создания армопояса в газобетонном доме. Для заливки армопояса проще всего использовать покупной бетон. Обычно для этой цели используется бетон марок М200 или М250. Его прочности с запасом хватает для частного строительства.

Удобнее всего, если бетон доставляется на объект в миксере вместе с бенононасосом. Бетононасос принимает готовую смесь из миксера и при помощи длинного рукава доставляет его прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и трудозатраты.

То, как происходит заливка при помощи бетононасоса, можно увидеть на видео:

При невозможности использования заводского бетона, его замешивают вручную. В таком случае нужно обращать особое внимание на постоянство соотношения компонентов во всех замесах для получения однородного состава по всей длине армопояса.

Отдельное внимание стоит обратить на то, что армопояс должен заливаться за раз, чтобы избежать разрывов и неоднородностей. При использовании миксера этого достичь легко, но при ручном замесе бетонной смеси, нужно заранее распланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку, нужно произвести вибрирование смеси при помощи специального строительного вибратора. Это позволит вывести наружу весь воздух, который при застывании бетона может стать причиной воздушных раковин, приводящих к потере прочности армопояса. При этом нужно стараться не задевать вибратором арматуру, чтобы не менять ее положения.

После заливки армопояса необходимо время для набора бетоном марочной прочности. Как правило, на это нужно 28 дней. После этого можно приступать к укладке плит перекрытия, либо к монтажу крыши.

Какую арматуру использовать?

Армирование железобетонного защитного пояса происходит с помощью железных прутков Д=8-12 мм. Они имеют ребристую поверхность, что усиливает их сцепление со строительным бетоном и, соответственно, повышает прочность защитной конструкции на растяжение.

Прутки без насечек используются только для поперечных компоновок.
Арматуру связывают в каркас вязальной проволокой, с нахлестом на прямолинейных участках не меньше 300 мм, а по углам — 500 мм.

Толщина вязальной проволоки не влияет на прочность каркаса, а очень толстая просто затрудняет выполнение работ.

Важно! При установке каркаса нужно позаботиться о том, чтобы он располагался с промежутком минимум на 30-50 мм, для этого используют специализированные подставки или подкладывают кусочки кирпича.

Для армирования самыми популярными исходными материалами являются:

Арматура A-III, A-400 с ребристой формой для продольной/ поперечной установки.
Арматура А500С по современному обозначению — S500. Это горячекатаная модифицированная арматура производится на замену класса A400, упрочненная термомеханически, соответствует ГОСТ Р 52544, изданного 2006 г. Обладает высочайшими показателями по прочности и гибкости, выпускается с диаметрами Д= 4 — 40 мм.
А240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, производится из стали Ст3кп/3пс/3сп, с диаметром Д= 6 — 40 мм. При диаметрах до 12 мм такая арматура упаковывается в мотки, при больших диаметрах — выпускается только в прутках.
Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Служат для предотвращения развития процесса трещинообразования в бетоне и фиксации продольных элементов согласно проекту, удерживая их от бокового выпучивания при влиянии сдавливающих нагрузок. Хомуты монтируют с шагом до 15Д от продольных прутков, но не выше 500 мм.
Стеклопластиковая модификация арматуры АСП — производится из стекловолокна и термореактивных смоловых компонентов. Первый компонент обеспечивает высочайшие прочностные характеристики, а второй является связующим элементом. В результате предел разрушающего воздействия выше чем у стальной арматуры в 2.5 раза.
Базальтопластиковая модификации АБП — выпускается из базальтовых волокон и смоляных компонентов. В результате базальтовая арматура имеет не только отличные прочностные характеристики, но и высокую антикоррозионную стойкость в агрессивных средах.
Фибра для стяжек. Выполняется из большого числа нитей разнообразной длины, и материала: базальт, металл, стекло и полипропилен.

Стальной арматурный каркас способен сократить число усадочных трещин на 6 %, стальная фибра на 25 %, а полимерная фибра на 60%.

Правила выбора

Правильный выбор стройматериала зависит от проектной схемы. Поскольку стоимость арматуры является самой высокой в общей стоимости пояса, многие застройщики пытаются на этом сэкономить, применяя куски арматуры, бывшие в употреблении, сильно поврежденные коррозией. И в этом заключается опасность, поскольку такой пояс будет нести в себе угрозу разрушения.

Важно! Недопустимо наращивать железные прутки с помощью сварки, поскольку под ее влиянием утрачивает свои упругие характеристики, становится хрупкой и быстро разрушается.

По своему составу изготовленная арматура практически сразу же покрывается коррозией и это нормально и не является опасным для будущей защитной конструкции.
Но некоторые пользователи пытаются маслом снять слой коррозионного налета, что приводит к непоправимым последствиям.

Слой масла нарушает основную связь такой конструкции, обеспечивающей совместную работу бетона и арматуры.

Самое главное правило по выбору материала для армирования — это соответствие его проектным спецификациям по сортаменту и размерам. При выборе арматуры важно обеспечить выполнение проектных показателей:

Процент армирования допустим в интервале 0.4-3.1 % от пространственного объема монолитной формы.
Диаметр стержней установлен для продольной установки с диметрами 10-14 мм, а для поперечной — от 6 до 8 мм.
Наименьшее число продольных элементов в 1-м ряду с шириной пояса более 150 мм свыше 2.
Наименьший промежуток между продольными элементами свыше 26 мм для нижнего рядка и 35 мм — для верхнего.
Число арматурных рядов 2 и свыше. При этом нижний, максимально работает на растяжение, а верхний — на сжатие.

Требования к арматуре перед вязкой каркаса:

В местах монтирования армокаркаса удаляют мусор и загрязнения.
Арматурные элементы обезжиривают специальными растворителями.
Поверхность прутьев очищают от всех неметаллических покрытий, слоев краски, загрязнений и ржавого налета, который способен отслаиваться. Удаляется такая ржавчина стальной щеткой.
Допускается присутствие эпоксидного покрытия на поверхности стержней.

Бытует мнение определенных застройщиков, что если обливать водой прутки за пару дней до монтажа, они ржавеют, и к ним будет сильнее прилипать бетонный раствор. Эта информация не лишена смысла, поскольку и официальные комментарии, к строительным нормативам говорят о том же.

При этом, обыкновенная, легко отслаивающаяся ржавчина на поверхности арматуры в разы снижает силу сцепления с бетонным раствором, поэтому ее обязательно нужно удалять перед вязкой арматурного каркаса.

Полезные советы при заливке армопояса

Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.
В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.
Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.

Надеемся, что материал статьи был полезен. В случае возникновения вопросов, оставляйте их в комментариях, постараемся найти ответ вместе.

Помогла статья? Оцените ее

Основные схемы

Рабочие схемы для производства армосетки сейсмопояса определяется проектом домостроительства. Как правило, она выполняется из 4-х рабочих стержней установленных продольно, а также хомутов-перемычек, размещенных в промежутках и скрепленных вязальной проволокой. В сечении подобный каркас должен иметь прямоугольник или квадрат

Обратите внимание! Продольная арматура Д=10-14 мм на стыковых соединениях и углах не должна обрываться, а усиливаться дополнительными загнутым стержнем, заведенным на 40 см в обе стороны.

Через 20-30 см продольная арматура скрепляется перемычками-хомутами, для этого используют арматуру Д= 6-8 мм. Для соединения обычных элементов каркаса применяют вязальную проволоку, сваривают только стальные стержни с маркировкой «С», например, А500С. Длина сварного шва допускается из расчета 10Д. То есть если арматура диаметром 12 мм, то шов должен быть не менее 120мм.
