Домой Строительные Как армировать ленточный фундамент?

Содержание:

Оглавление:

1. Расчет арматуры для ленточного фундамента
2. Формулы для расчета арматуры
3. Армирование углов
4. Особенности конструкции арматурного каркаса

Армирование бетонных фундаментов проводится для увеличения прочности и несущей способности основания.

Расчет арматуры для ленточного основания

Расчеты производятся на этапе проектирования дома, и в документацию вносятся следующие данные:

• класс и сечение арматуры,
• способ укладки и вязки,
• необходимое количество материалов.

В малоэтажном домашнем строительстве применяют, как правило, прутья d=12 мм. Для продольных элементов каркаса берут арматуру только с ребристой поверхностью, для поперечных и вертикальных можно использовать прутки гладкие, с меньшим диаметром. Если решено делать самостоятельные расчеты, обязательно учитываются нормы СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Они обозначают минимальное количество арматуры, которое составляет 0,1% площади сечения фундамента. От этой цифры зависит количество прутьев и размер их сечения. Для периодического профиля указывается размер наружного диаметра.

Площадь сечения ленточного фундамента определяется перемножением его ширины и высоты. Например, траншея имеет габариты 70 см в глубину, 40 см в ширину. Площадь сечения в таком случае составит:

70х40=2800 см2.

Эту величину умножают на 0,1 и получают минимальную площадь прутка 2,8 см2. Также имеет большое значение количество поясов: 1, 2 или 3. Два пояса гарантируют более равномерное распределение нагрузки в мелко- и среднезаглубленном фундаменте, а 3 пояса применяют для глубоко заглубленных оснований. При расчете диаметра прутьев учитывают общую высоту каркаса, которая в случае 2-х поясов вычисляется сложением их высот.

Формулы для расчета арматуры

Однако нельзя основываться лишь на этих данных, надо произвести конкретный расчет по таблицам СНиП с учетом габаритов своего фундамента. Для самостоятельных вычислений можно использовать следующие формулы:

1. Длина арматуры в погонных метрах на 1 пояс D=PхK (P — длина фундамента, K — количество прутьев в 1-ом поясе).
2. Число горизонтальных перемычек Q=P/L (L — длина ячейки каркаса).
3. Длина перемычки C=Tх(K-1)+0,05 (T — шаг между продольной арматурой).
4. Число вертикальных перемычек J=P/N (N — шаг между вертикальными прутьями).
5. Длина вертикального прутка между поясами U=Hх(P-1)+0,05 (H — расстояние между поясами каркаса).

Армирование углов основания

Ленточный фундамент имеет несколько углов, в которых важно грамотно укладывать армопояс. В случае ошибок именно в этих местах начинается деформация основания, бетон трескается, что приводит со временем к разрушению дома. Для исключения погрешностей соблюдается схема армирования ленточного фундамента, предусматривающая использование хомутов. В каждом прутке делают загиб, который должен загнутым концом упереться в противоположную стену.

При этом часто длины прутка просто не хватает. Тогда делают соединение со стержнем Г-образной формы. Следует учесть, что армирование углов Г-образными и П-образными хомутами выполняется по всей высоте конструкции. Длина элементов П-хомутов составляет 2 ширины фундамента. Использование хомутов важно для предотвращения выгиба сжатых стержней в местах угловых сопряжений. Запрещено делать каркас в углах простым перекрещиванием арматуры.

Особенности конструкции арматурного каркаса

Конструкцию можно собрать 2-мя способами: непосредственно в траншее сразу всю или заранее отдельными блоками, залитыми бетоном (заводское изготовление). В первом случае получают более надежный ленточный монолитный фундамент (при условии грамотной вязки каркаса). Во втором случае слабыми местами основания считаются соединения блоков. Они скрепляются между собой так же: при помощи армированного бетона.

Сборка металлического каркаса на месте требует соблюдения следующих условий:

1. На дно траншеи предварительно засыпается песчано-гравийная подушка высотой 30 см. Затем устанавливается съемная или несъемная опалубка. Ее устойчивость во время заливки бетона гарантируют внутренние распорки, которые ставят после монтажа арматуры, а также наружные подпорки из бруса или досок.
2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть, если ширина траншеи составляет 40 см, то ширина стального каркаса будет равна 30 см.
3. Работы начинают с установки вертикальных стоек, к которым будут крепиться продольные прутья каркаса. Они имеют ребристую поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные прутья берут диаметром 16 мм, то вертикальные стойки — минимум 20 мм.
4. Стойки должны зайти в грунт на глубину 2 м. В местах поворотов вертикальные стойки каркаса располагают на расстоянии в 2 раза меньше, чем на прямых участках.
5. Вертикальные перемычки устанавливают в местах стыков горизонтальных перемычек, и дополнительно с шагом 20 см (шаг горизонтальных прутков стандартно выбирают 30 см).
6. Места пересечений соединяют вязальной проволокой при помощи крючков, пистолета для вязки проволоки, шуруповерта или специальных скрепок. Также можно применить пассатижи. Длина одного отрезка проволоки составляет 20 см.

Продольную арматуру укладывают в количестве 2-3 прута. Расстояние между ними согласно СНиП должно быть 25-40 см. Важно соблюдать такое же количество прутьев во втором поясе каркаса, если он предусмотрен проектом.

Предыдущая статьяУстройство и выбор автономной канализации для дома

Следующая статьяТеплое утепление балкона – и на одну комнату стало больше

Армирование конструкции бани из газобетона

• Первый ряд кладки – он воспринимает нагрузки и деформации от фундамента, поэтому подлежит армированию.

• Глухие простенки длиннее 6 м необходимо армировать каждый метр (каждый 4-ый ряд) по высоте.

• Зоны под оконными проемами – напряжения возникают на углах, именно отсюда часто начинают раскрываться трещины. Армирование следует выводить на 90 см за пределы проема с каждой стороны. Если за окном следует глухой простенок больше 6 м, то армируют весь ряд.

• Зоны над оконными и дверными проемами армируют обычно вместе с перемычками.
• Если баня имеет второй этаж, то армируют пояс под межэтажными перекрытиями.

• Армирование на уровне мауэрлата
  служит для снятия распорных напряжений от стропильной системы.

Стоит понимать, что армирование не гарантирует отсутствия трещин. Серьезные ошибки в расчетах фундамента или кровельной системы армирование не сможет нивелировать. Например, при устройстве кровельной системы желательно сводить распор к минимуму путем устройства опор и ригелей.

• Обрез кровли по фронтонам также рекомендуется армировать.

Теперь подробнее остановимся на технологии армирования кладки. Армирование делают по-разному в зависимости от задач и нагрузок.

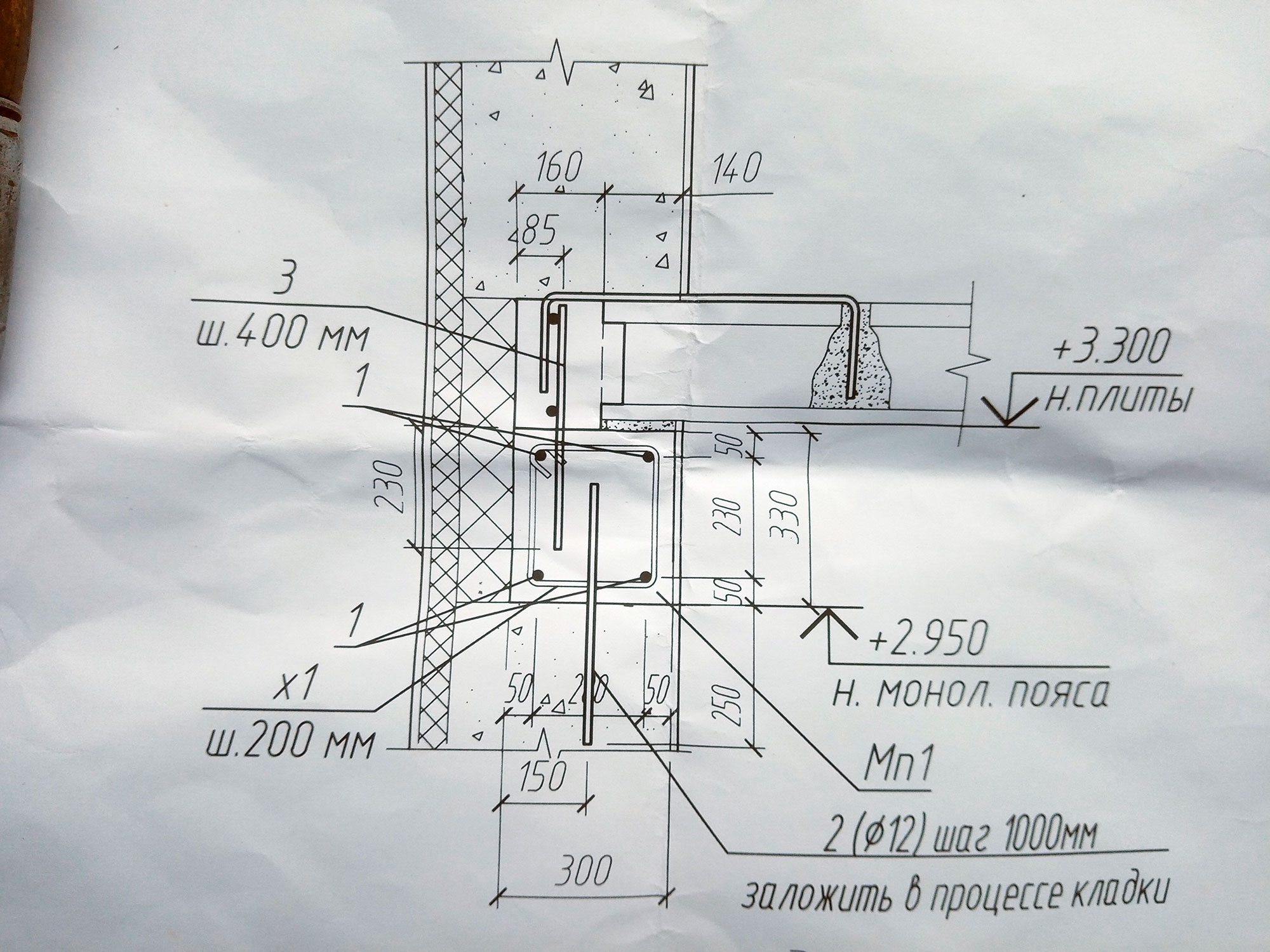

• Армопояс – в разговорной речи так называют обвязочный пояс. Имеет вид железобетонного пояса, который располагают по всему периметру здания. Обвязочный пояс обычно располагают под межэтажными перекрытиями и часто под маэурлатом. Этот элемент конструкции позволяет сформировать вместе с перекрытиями единую жесткую конструкцию, которая предохраняет здание от растяжений и перекосов. Также армопояс перераспределяет нагрузку от перекрытий на всех участках стены.

Если говорить об армопоясе под мауэрлатом, он выполняет сразу две функции: позволяет более надежно закрепить шпильками мауэрлат для противодействия ветровым нагрузкам. Также он страхует от ошибок, связанных с нарушениями в конструкции кровли.

• Армирование перемычек зависит от характера нагрузки, воздействующего на проемы. Фактически единственный элемент армирования бани, который должен работать не только на растяжение, но и на срез. Про них подробнее в отдельном разделе ниже.

Армирование перемычки

• Армирование остальных рядов выполняют с помощью прутковой стальной или композитной арматуры, перфорированных лент или с помощью специального каркасного армирования для тонких швов.

В большинстве случаев используют стальную арматуру периодического профиля диаметром 8 мм (в некоторых случаях 12 мм). Другие способы будут стоить дороже, но позволят обойтись без трудоемкой процедуры штробления.

Рассмотрим наиболее распространенный способ армирования на примере первого ряда газоблоков.

С помощью штробореза в постельной плоскости ряда делаем небольшие углубления, штробы. Диаметр штробы должен составлять 25х25 мм при кладке на минеральный клей для кладки. Расстояние от краев блока должно составлять не менее 60 мм.

Также можно использовать электрический штроборез, это значительно ускорит проведение работ.

Если толщина стены бани составляет 200 мм или меньше, то достаточно одной штробы. Если больше, то следует сделать две штробы.

Из штробы надо удалить пыль с помощью веника, щетки или строительного фена.

Арматура отрезается под нужную длину. На углах штроба идет по дуге, арматура должна повторять эту форму. Для этого пруток изгибают.

Штробу заполняют кладочным клеем, затем утапливают в ней арматуру и затирают шпателем.

На углах не следует делать стыков двух прутков, тут стержни должны идти непрерывно. Стыки следует делать в середине блока, два прутка арматуры связывают проволокой.

Окна в бане – не самый важный элемент, но они могут присутствовать в проекте. Армирование подоконной зоны часто становится спорным вопросом. Рассмотрим основные вопросы, на которые следует обратить внимание.

• Сечение штробы в подоконной зоне
• Выбор арматуры для армирования подоконной зоны (композитная или металлическая арматура).
• Место закладки арматуры

Размер штробы будет зависеть от выбора вяжущего (ЦПС или минеральный клей для кладки). Минеральный клей имеет лучшую способность к сопротивлению срезу, также он отличается лучшей адгезией к газобетону. Соответственно при кладке на минеральный клей допустимо делать размер штробы сечением 25х25 мм, при кладке на минеральный клей сопротивление срезу ниже в два раза, поэтому размер штробы под арматуру рекомендуется делать 50х50 или 40х40 мм.

Арматура должна располагаться на последнем ряду подоконной зоны. Если последний ряд по размеру не доходит до оконной рамы, то ставится доборный ряд. Его можно сделать из тонких блоков, положенных на боковую плоскость или из обрезанных блоков.

Доборный ряд над армированием

Иногда армирование располагают под последним рядом подоконной зоны, так как считается, что арматурные элементы должны быть закрыты еще одним слоем кладки. Такой способ применим в кирпичной кладке, но в случае с газоблоками армирование оказываются слишком далеко от углов оконного проема, которые являются основными точками напряжения.

Ошибочное расположение армирования

Перемычки над оконными и дверными проемами

Перемычки испытывают нагрузки на сжатие и на растяжение. Чтобы компенсировать растяжение их полезно армировать. Само устройство перемычки следует выбирать на основе расчета нагрузки. В зависимости от нагрузки перемычки подразделяются на несущие и ненесущие.

• Несущие – воспринимают вес от перекрытий зданий или от кровли в случае с одноэтажной баней. Опирание таких перемычек на кладку должно составлять не менее 200 мм.
• Ненесущие – воспринимают нагрузку только от участка кладки, расположенной над проемом. Такие перемычки опирают на кладку на глубину не менее 100 мм.

Чтобы понять является ли перемычка несущей, нужно определить, какие нагрузки воздействуют на нее. Для этого рассчитывается нагрузка от пояса высотой 1/3 проема над перемычкой. Также нагрузки можно собирать с площади равностороннего треугольника со стороной по длине проема.

Для зимнего строительства отечественные СП рекомендуют собирать нагрузку с площади квадрата со стороной равной длине проема. Учет нагрузок на перемычку является наиболее важным моментом при выборе конструкции. Ненесущим перемычкам фактически требуется только страховка от выпадения последнего ряда кладка, несущие конструкции надо армировать. Без армирования допускается делать проемы не больше 1,6 – 2 м.

Рассмотрим основные решение, которые можно применить в перемычках над оконными и дверными проемами.

• Перемычка из U-образных блоков изготавливается из лотковых газоблоков, которые имеют выборку под армирование в центре блока. В эту полость укладывается арматурный каркас, который работает на растяжение. Затем полость заливают мелкозернистым самоуплотняющимся раствором. Чтобы перемычка не упала в проем в период твердения раствора, снизу её укрепляют каркасом из досок.

В этом случае рекомендуется использовать прутковую стальную арматуру диаметром 12 мм. Из этой арматуры изготавливают 4 ребра жесткости, в пространственную конструкцию весь каркас объединяется хомутами, которые идут каждые 30 см. Хомуты можно изготовить из арматуры диаметром 6 – 8 мм. Узловые соединения скрепляются проволокой.

• Ненесущие перемычка выполняется из обычных блоков, которые армируют стальной арматурой в штробах. Схема в этом случае не отличается от других случаев армирования кладки из газоблоков. На время твердения раствора под проем устанавливают деревянный каркас. В этом случае арматура не только берет на себя растягивающую функцию, но и предохраняет от выпадения блоков в проем.

• Подвешиваемая перемычка без армирования – такая конструкция имеет смысл, если над проемом будет располагаться армопояс (например, пояс под мауэрлатом). Тогда перемычку просто собирают из газоблоков. Страховка от выпадения в проем достигается с помощью нагелей – их заготавливают из прутков арматуры и связывают ими железобетонный пояс с блоками.

В некоторых случаях перемычки делают по схожей схеме с кирпичной кладкой, когда арматуру, фиксирующую камни, располагают под проемом и цементируют. Также низ перемычки можно закрепить стальным уголком, который врезается в блок.

• Брусковая перемычка – альтернативный вариант перемычкам из блоков, представляет собой цельный газобетонный брусок, изготовленный заводским способом. Для набора необходимой толщины стены можно использовать несколько перемычек разной толщины. Брусковые перемычки также могут быть несущими.

В постройках из газобетона для снижения растягивающих нагрузок принято делать обвязочные пояса («армопояса»). Они «стягивают» стены стеновой коробки в единую систему и не дают им развалиться при различных деформациях основания. Армопояса обычно делают под кровлей и под межэтажными перекрытиями.

• Обвязочный пояс в съемной опалубке – по периметру стены собирают деревянную опалубку, внутрь закладывают арматуру. Затем пустое пространство заполняют самоуплотняющимся раствором. После застывания бетона опалубку снимают.
• Обвязочный пояс в несъемной опалубке изготавливают из лотковых блоков (U-блоки) или из обычных блоков меньшей толщины. Дальше ход работ не отличается варианта со съемной опалубкой. Отличие в том, что опалубку снимать не надо.
