Армирование свайно ростверкового фундамента: Армирование ростверка свайного фундамента + схема, чертеж

чертеж, технология и этапы работ

Содержание:

• 1 Что представляет собой ростверк
• 2 Конструкция ростверкового фундамента
• 3 С какой целью выполняется армирование ростверка свайного фундамента
• 4 Укрепление свайного и ленточного фундамента – рекомендации специалистов
• 5 Для чего необходим чертеж
• 6 Какие потребуются материалы и инструменты
• 7 Армирование свайно-ростверковой основы – этапы работ

Для обеспечения устойчивости возводимых строений применяются различные типы фундаментов, в том числе свайный. Такое основание положительно зарекомендовало себя при выполнении работ на мерзлых грунтах, в условиях наклонной стройплощадки, а также на слабых почвах с близко расположенными грунтовыми водами. Усиление стальной арматурой ростверковой конструкции позволяет сформировать прочную основу для будущего строения. Армирование ростверка свайного фундамента осуществляется на основании чертежа и результатов предварительно выполненных расчетов.

Что представляет собой ростверк

Далеко не все частные застройщики знакомы со специальными строительными терминами. Среди профессионалов часто можно услышать слово «ростверк». Рассмотрим, что он собой представляет.

Это нагруженный элемент свайной основы, который выполняет ряд ответственных задач:

• объединяет оголовки опор общим силовым контуром, усиленным арматурой;
• предотвращает возможность смещения опорных элементов от вертикальной оси.

На основании предварительно разработанной документации и специальных расчетов определяются размеры и конструктивные особенности ростверка.

Для оснований с опорными колоннами применяются следующие конструкции:

• ленточная. Она объединяет расположенные под несущими стенами опоры в силовой контур с помощью цельной бетонной ленты;
• плитная. Конфигурация плитного ростверка повторяет форму здания и объединяет оголовки опор с помощью монолитной плиты.

Существуют различные варианты ростверкового фундамента, каждый из которых имеет свои особенности:

• монолитный. Цельная конструкция формируется в результате твердения бетонного раствора, залитого в сборную щитовую опалубку;
• сборный. Состоит из изготовленных промышленным методом железобетонных элементов, которые опираются на колонны.

Несмотря на отличия в конструкции, все виды ростверка образуют прочную основу, обеспечивающую устойчивость капитальных стен здания. Обвязка оголовков свайных опор, расположенных в грунте, обеспечивает повышенный запас прочности. Это делает пространственную систему более жесткой и менее восприимчивой к влиянию нагрузок. Усиление стальными стержнями свайного и ленточного фундамента повышает ресурс эксплуатации строения, формируя монолитную основу.

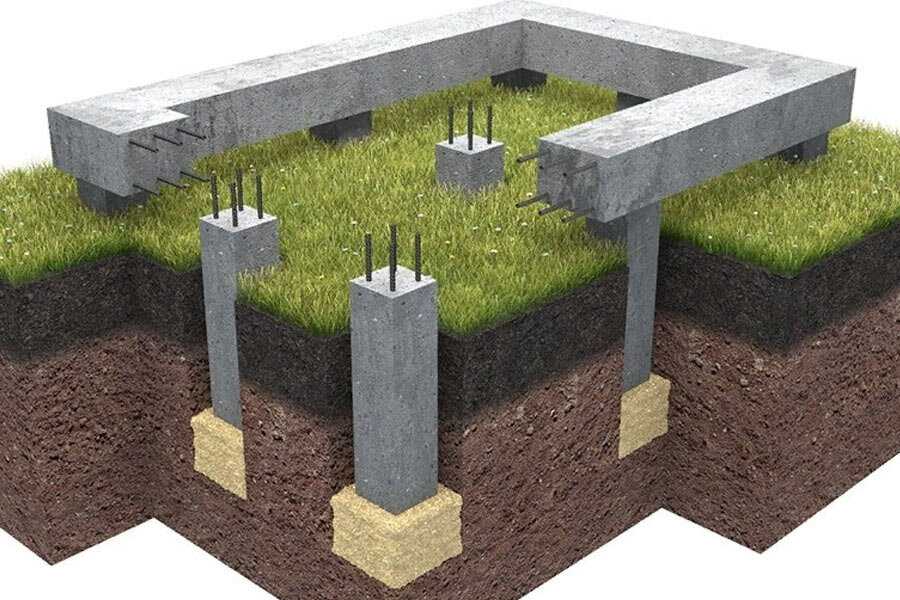

Конструкция ростверкового фундамента

Ростверк основания свайного типа, представляющий цельную железобетонную ленту, может располагаться на различном уровне относительно грунта.

Для возведения стен зданий сооружаются различные виды ростверков, отличающиеся расположением относительно нулевой отметки:

• возвышающийся. Нижняя плоскость силового контура располагается выше уровня почвы не менее чем на 15 см. Высокая конструкция сооружается для облегченных зданий, строительство которых осуществляется на всех типах грунтов. Она является незаменимой для проблемных грунтов и требует надежного усиления стальной арматурой. Это обусловлено наличием свободного пространства между поверхностью почвы и бетонной окантовкой;
• расположенный на уровне почвы или наземный ростверк. Он формируется на песчано-щебеночной подушке без погружения в грунт. Главная особенность наземной конструкции – это касание бетонного монолита поверхности почвы с нулевым зазором. Такая конструкция применяется на стабильных почвах, которые не подвержены деформации в результате морозного пучения. При замерзании почвы велика вероятность нарушения целостности бетонного контура;
• не глубоко заглубленный. Опорная плоскость бетонного усиления опирается на щебеночно-песчаную подсыпку, расположенную ниже нулевой отметки в глубине приямка. Конструктивно такое основание похоже на фундамент ленточного типа, который выполняется на свайных опорах. Процесс сооружения довольно трудоемкий и связан со значительными расходами. Эта конструкция используется на грунтах с пониженной несущей способностью для строительства крупных строений.

Свайные фундаменты сооружают для возведения облегченных построек. Конструкция ростверка фундамента, представляющего бетонную окантовку, обеспечивает устойчивость таких строений. Ширина ленты соответствует толщине стен, а высота контура составляет не более 0,4 м.

С какой целью выполняется армирование ростверка свайного фундамента

Усиление стальной арматурой ростверка свайного основания укрепляет конструкцию, повышает ее устойчивость, а также положительно влияет на долговечность возводимого строения. Мощный каркас, забетонированный в бетонной ленте, повышает прочность основания, компенсирует различные виды нагрузок и крутящих моментов.

С целью повышения прочностных характеристик свайной основы необходимо также укрепить опорные колонны. Находящиеся внутри опор арматурные прутки объединяются с ростверковой лентой в общий силовой контур.

Укрепление ростверка свайной основы с помощью арматуры обеспечивает:

• устойчивость бетонного массива, воспринимающего реакцию сил морозного пучения;
• повышение прочностных характеристик основы, на которую действует вес здания;
• защиту основания, которое сооружено из бетона пониженной прочности.

Используя стальную арматуру для укрепления ростверковой основы можно предотвратить влияние негативных факторов.

Укрепление свайного и ленточного фундамента – рекомендации специалистов

Профессиональные строители советуют для выполнения армирования применять пространственный каркас, состоящий из следующих элементов:

• прочных горизонтальных стержней с винтообразным рифлением поверхности. Используются арматурные прутки с маркировкой А3, изготовленные методом горячего проката. При диаметре 1,2–1,6 см они способны компенсировать расширенный диапазон нагрузок;
• перпендикулярно расположенных перемычек, уменьшенного диаметра. Они могут изготавливаться из рифленой проволоки диаметром 0,6–0,8 см. Стальные перемычки, опоясывающие продольные прутки, обеспечивают жесткость решетки и придают ей квадратную или треугольную форму.

Для формирования пространственного каркаса, наряду со стандартной арматурой, могут также применяться:

• прямолинейные отрезки стальной проволоки соответствующего диаметра;
• готовые перемычки без рифления, имеющие после загиба необходимое сечение.

При выполнении мероприятий по укреплению ленточной основы, опирающейся на опорные колонны, соблюдайте следующие требования:

• используйте как минимум четыре стержня, попарно расположенных в верхней и нижней плоскости пространственного каркаса;

• при сборке располагайте горизонтальные прутки арматуры на расстоянии, равном 100–200 мм;
• соблюдайте интервал 250–350 мм между вертикально расположенными соединительными элементами;
• обеспечьте гарантированный зазор от прутков металлоконструкции усиления до поверхности бетона более 50 мм;
• надежно зафиксируйте собранный каркас, обеспечив невозможность его смещения при заливке бетона.

Зазор между прутками и бетоном позволяет:

• защитить элементы каркаса от попадания влаги, вызывающей процесс коррозии;
• правильно расположить каркас в бетоне и равномерно распределить нагрузки.

Для обеспечения стабильного зазора применяются специальные подкладки, произведенные из пластмассы.

Для чего необходим чертеж

Для правильного выполнения мероприятий по армированию необходимо выполнить разработку документации. Чертеж можно разработать самостоятельно или воспользоваться услугами профессиональных разработчиков.

Чертеж позволяет:

• определить потребность в стальных прутках для сборки;
• изготовить силовую конструкцию в соответствии с документацией.

В профессионально выполненном чертеже содержатся следующие сведения:

• габариты каркаса;
• диаметр стержней;
• профиль прутков;
• шаг между проволочными перемычками;
• интервал между силовой арматурой;
• конструктивные особенности пояса.

На основании чертежа можно самостоятельно рассчитать длину стержней в поясах и общее количество перемычек. После разбивки применяемой арматуры по сортаментам, несложно рассчитать общую длину путем суммирования. Для заказа прутков необходимо знать их общий вес. Для этого суммарный метраж по каждому типоразмеру следует умножить на вес погонного метра для конкретного стержня.

Для обеспечения необходимой прочности следует вместо электросварки использовать вязальную проволоку для соединения элементов. Сварка создает зоны напряжений, а вязальная проволока прочно соединяет прутки, не нарушая структуры металла. Зная, что для обеспечения фиксации двух прутков требуется 25–30 см, несложно рассчитать общую потребность в вязальной проволоке. Для этого следует перемножить количество стыков на указанную длину.

Какие потребуются материалы и инструменты

Для выполнения работ по армированию необходимо подготовить следующие материалы, а также инструменты:

• арматуру, диаметр которой соответствует требованиям чертежа;
• специальное приспособление, облегчающее загиб стержней;
• проволоку для вязания элементов пространственного каркаса;
• крючок для вязания, ускоряющий производство работ;
• болгарку, позволяющую нарезать арматуру на заготовки.

Собранный арматурный каркас размещается внутри предварительно собранной опалубки на специальные подставки и заливается бетонным раствором.

Армирование свайно-ростверковой основы – этапы работ

После завершения установки опорных колонн, укрепленных арматурой, и монтажа опалубки можно начинать сборку пространственного каркаса. Он крепится к частям арматурных прутков, выступающим из свай. Фиксация производится с помощью проволоки для вязания.

Последовательность операций:

1. Нарежьте болгаркой заготовки, руководствуясь требованиями чертежа.
2. Установите на пластиковые опоры нижний ярус горизонтальных стержней.
3. Соедините элементы нижнего пояса с помощью поперечных прутков.
4. Закрепите специальные хомуты квадратного сечения к горизонтальной арматуре.
5. Привяжите продольно расположенные арматурные прутки верхнего яруса.
6. Произведите усиление угловых зон ростверка с помощью изогнутых прутков.

Важно надежно зафиксировать угловые участки, в которых действуют значительные нагрузки. Для создания прочной основы будущего здания важно правильно усилить арматурой ростверк, объединяющий сваи. Чертеж позволит рассчитать потребность в материале и облегчит самостоятельное выполнение работ.

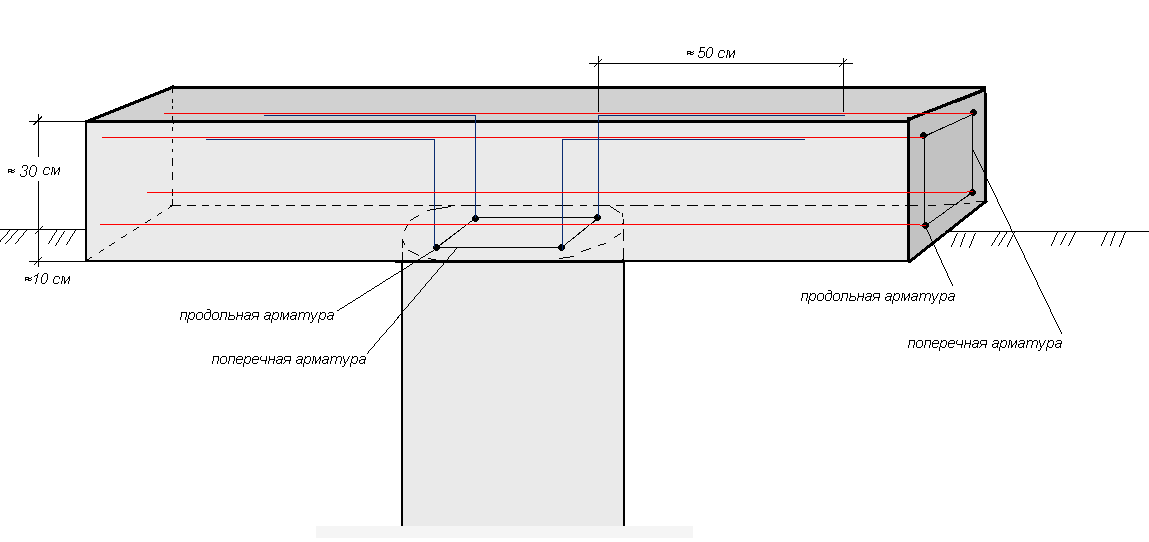

Армирование ростверка свайного фундамента: чертеж

Чтобы постройка служила долго, нужно выполнить армирование ростверка свайного фундамента согласно нормативным требованиям. Домостроение передает силу тяжести на бетонную ленту, служащую для равномерного распределения нагрузки на сваи, а через них на устойчивые пласты грунта. Необходимость усиления бетонного монолитного ростверка арматурой возникает из-за того, что бетон хорошо реагирует на силу сжатия, но слабо сопротивляется нагрузкам на растяжение и изгиб. При отсутствии армировочного каркаса конструкция может деформироваться.

Содержание

• Для чего нужен ростверк
• Технология армирования
• Расчет основания с ростверком
• Расчет количества арматуры
• Монтаж монолитного ростверка
  • Монтаж опалубки
  • Армирование
  • Заливка бетоном
  • Гидроизоляция
• Правила армирования ростверка

Для чего нужен ростверк

Дом дает неравномерную нагрузку, одни его части весят намного больше, чем другие. Это зависит от расположения мебели и других предметов.

Ростверк представляет собой конструкцию, соединяющую опоры в единую систему. Служит для равномерного распределения нагрузки здания и передачи ее через сваи (столбы) на грунт. Предохраняет постройку от неравномерной усадки.

Изготавливается он в виде монолитной бетонной ленты, которую необходимо усиливать арматурный каркасом, и может быть выполнен из деревянных, железобетонных, стальных изделий, которые укладываются на столбы и соединяются между собой в единое целое.

Ростверк может располагаться на расстоянии над уровнем земли, лежать по верхнему краю грунта или быть заглубленным в почву. Для основы висячей конструкции могут применять горизонтальные балки или бетонную ленту. Для заглубленного варианта чаще всего используют монтаж монолитной бетонной конструкции.

Рекомендуется оставлять между верхнем краем грунта и ростверком расстояние в 150-200 мм. Это защитит конструкцию от деформации во время морозного пучения почвы.

Технология армирования

Армирование ленточной бетонной ленты выполняют двумя рядами металлических прутьев, уложенных вдоль конструкции. Для получения достаточной прочности верхний и нижний ряды арматуры скрепляют между собой вертикальными и горизонтальными перемычками.

Прутья, укладываемые вдоль ростверка, должны иметь повышенную прочность. Они изготавливаются из горячекатанного рифленого профиля класса А3, диаметром 13-16 мм. Иногда применяют арматуру из стеклопластика, она хороша тем, что не подвержена коррозии.

В качестве перемычек между продольными рядами используется:

• Арматура прямоугольной формы, выгнутая в виде хомутов, изготовленная из гладких прутов класса А, сечением 8-10 мм. Такие перемычки являются более надежными и имеют длительный срок эксплуатации за счет меньшего количества сварных соединений. По трудоемкости такой вид армирования более сложный и длительный.
• Отдельные стальные пруты приваривают к верхнему и нижнему рядам. Стержни должны быть изготовлены из того же материала, что и продольная обвязка. Сварные швы не обладают достаточной прочностью, подвержены коррозии. Выполнять такую работу легче и быстрее, чем в первом случае.

В продольных рядах прутья укладывают на расстоянии 100 мм друг от друга, должно быть минимум 3-4 ряда стержней в каждом поясе. Поперечные перемычки продольного армирования, устанавливают с шагом 200-300 мм. Вертикальные прутья закрепляют на расстоянии, не менее 400 мм друг от друга.

Внизу ростверка оставляют место для того, чтобы залить бетонный раствор. Для этого приподнимают стальные пруты арматуры над опалубкой, подставляя под них пластиковые подставки в форме гриба.

Обязательно между крайними контурами металлического каркаса должен располагаться слой бетона, толщиной не менее 50 мм. Если его толщина будет меньше, прутья будут подвергаться коррозии, а сама конструкция будет неспособна равномерно перераспределять несущую нагрузку.

Расчет основания с ростверком

Чтобы правильно выполнить все расчеты нужно учитывать особенности грунта, близость нахождения подземных вод и нагрузку от меблированного домостроения с учетом максимальной силы тяжести. Все расчеты, схемы лучше показать специалистам, чтобы они проверили их правильность.

На основе полученных данных рассчитывают необходимое количество свай и глубину их заглубления. Опора должна заглубляться ниже точки промерзания грунта на 20 см. Располагают сваи или столбы на каждом углу, в местах пересечения несущих стен с перемычками, под наиболее тяжелыми конструкциями дома (под колоннами, камином). Остальные опоры устанавливают на определенном расстоянии друг от друга.

После монтажа свай монтируют ростверк, если он устраивается в виде монолитной бетонной ленты, обязательно нужно усиливать его арматурой.

Расчет количества арматуры

В качестве примера представлен монолитный бетонный ростверк длиной 8 м, шириной 6 м, толщиной 400 х 400 мм. Для армирования понадобится два продольных пояса по 3 стержня в каждом. Понадобятся металлические пруты сечением 14 мм класса А3. Расстояние между ними должно быть 100 мм, с учетом того, что по 50 мм с каждой стороны занимает слой бетона.

Для монтажа перемычек понадобятся пруты сечением 11 мм, класса А1. Устанавливают их на расстоянии 200 мм друг от друга.

Формула расчета:

1. Вычисляют длину стержней в верхнем продольном ряду. Определяют длину всего ростверка. Для этого складывают длину всех четырех его сторон: (8*2) + (6*2)= 16 +12 = 28 м. Так как используют по три стержня в ряду, полученное число умножают на три: 28 м * на 3 шт. = 84 м. Так как нужно заложить два ряда, полученное значение умножают на два: 84 * 2 = 168 м арматуры понадобится для монтажа двух продольных рядов.
2. Выполняют расчет перемычек на оба контура ростверка. Их располагают на расстоянии 200 мм друг от друга. Длина перемычек будет составлять 300 мм. Рассчитывают количество по формуле: (30/0.2) *2 = 300 шт. Вычисляют длину металлических прутьев: 300 *0,3 = 90 м.

В ростверке, в котором толщина со всех сторон одинаковая, вертикальных перемычек понадобится столько же, как и поперечных.

Понадобится 168 м металлических стержней класса А3 и 180 м прутьев класса А2.

Более прочные соединения получаться, если скреплять арматуру между собой проволокой, а не сваркой. На каждое соединение расходуется около 40 см проволоки. Определяют ее количество по формуле: (30/0,2) * 4 = 600 шт. по 0,4 м = 240 м.

Монтаж монолитного ростверка

После установки свай приступают к монтажу ростверка. Его устройство включает в себя:

• монтаж опалубки;
• укладку арматуры согласно расчетным показателям;
• заполнение формы бетонным раствором;
• демонтаж опалубки;
• работы по гидроизоляции.

Конструкция опалубки зависит от того, как располагается ростверк над уровнем земли.

Монтаж опалубки

От правильного монтажа опалубки будет зависеть прочность и внешний вид ростверка. Съемную форму чаще всего собирают из досок, иногда используют фанеру.

Обязательно нужно контролировать вертикальный уровень установки боковых стенок. Углы должны быть выставлены под 90 градусов, если в проекте не установлены другие параметры. Стенки укрепляют подпорками, чтобы бетонный раствор не разрушил опалубку.

Если ростверк располагается над уровнем земли, нужно рассчитать нагрузку от арматуры и бетонного раствора на нижнюю стенку формы. Если дно вывалится, работу нужно будет начинать сначала.

После монтажа опалубки, насыпают в нее слой песка, толщиной 150 мм. Смачивают его, хорошо утрамбовывают. Укладывают гидроизоляционный материал.

Армирование

Армирование висячих ростверков выполняют металлическими прутьями. Стеклопластиковая арматура, как показывает опыт, хороша в тех случаях, когда она опирается на почву. Тип армирования и вид балок для устройства ростверка определяют на этапе проектирования дома.

После обрезки опор до нужного размера, из них будет выступать арматура. Она будет использоваться как соединительный элемент между ростверком и опорой.

Перед выполнением армирования рисуют чертеж расположения металлических стержней. Все работы выполняют, ориентируясь на эту схему. Если неправильно заложить арматуру, конструкция может не выдержать нагрузки и деформироваться.

Металлические прутья, связанные между собой по 3-4 штуки проволокой, опускают в опалубку. Арматура не должна касаться краев деревянной формы под бетон, чтобы впоследствии не оказалось, что ее края выступают из бетонного основания.

Чтобы была вентиляция пространства под полом дома, оставляют в конструкции продухи, вставляя в опалубку трубы диаметром 100 мм.

После установки металлического каркаса, убирают из опалубки весь строительный мусор при помощи промышленного пылесоса с большой мощностью.

Перед тем как залить фундамент, нужно очистить будущий ростверк от воды и грязи. Когда погодные условия не позволяют откачать воду возле фундамента, ниже его уровня роют небольшую яму со скосом от основания дома, в которую будет стекать вода.

Заливка бетоном

Проверяют геометрию и надежность крепления опалубки и армированного каркаса, чтобы во время наполнением бетоном конструкция не развалилась.

Подготавливают цементный раствор. Он должен быть однородным, без комков. Перемешивают раствор на строительной площадке при помощи миксера или заказывают с завода в бетономешалке.

Заливку осуществляют в один заход. Не рекомендовано делать перерыв более нескольких часов. Заливают послойно, каждый слой уплотняют миксером или штыком лопаты, чтобы вышли все пузырьки воздуха, и не осталось пустот.

После застывания бетона демонтируют опалубку, убирают из-под ростверка песок. Разбирать форму можно не ранее, чем бетонное основание полностью высохнет.

Гидроизоляция

Висячий ростверк можно изолировать от воздействия влаги, обмазывая конструкцию битумными мастиками.

При монтаже заглубленной бетонной ленты и перед заливкой бетона укладывают на дно опалубки рубероид, а после демонтажа опалубки накрывают рулонной изоляцией весь ростверк.

Правила армирования ростверка

Придерживаясь перечисленных правил, можно избежать многих ошибок при строительстве ростверка:

• арматурный каркас и опалубку устанавливают строго по уровню;
• у свай срезают верхнюю часть, чтобы все оголовки находились в горизонтальной плоскости;
• при монтаже металлического каркаса перемычки устанавливают на расстоянии друг от друга 200-400 мм;
• угловые элементы соединяют гнутыми Г- и П-образными элементами;
• сечение опоры должно быть не менее 300 мм, количество прутов в продольном поясе 3 и более, припуск арматуры под ростверк должен быть 50 см и более;
• сварные соединения менее прочные, чем проволочные.

Нельзя экономить на качестве и количестве металлических прутов.

что это, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства жилых и промышленных зданий применяются различные типы фундаментов, но свайно-ростверковая конструкция заслуживает особое внимание. Обычно его выбирают в тех случаях, когда на участке имеются резкие перепады рельефа, пучинистость и слабый грунт. Этот тип фундамента также хорошо подходит для зданий в районах, расположенных в зоне вечной мерзлоты.

Технические условия

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным типом закладки (перекрытым плитой), так и построенным с использованием висячего ростверка. Висячий фундамент характеризуется открытым зазором между поверхностью грунта и ростверком; его необходимо дополнительно утеплить и покрыть гидроизоляцией. Что касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота площадок выравнивается сваями разной длины.

Так как при кладке основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то между ними трудно распределить нагрузку здания. Поэтому свайно-ростверковый фундамент часто делают сборным из швеллера и бруса. Все опоры такой конструкции крепятся к сборке с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой фундамент закладывается (деревянный, металлический, бетонный или железобетонный), основание под строительство приобретает разные технические характеристики. Согласно требованиям СНиП допускается возведение конструкций с низкими и высокими ростверками, которые располагаются над уровнем земли. Обычно их изготавливают из больших металлических труб или бетона. При этом сделать ростверк из бетона намного сложнее, так как необходимо точно рассчитать место заливки ленты из грунта.

Главной особенностью фундамента является то, что входящие в его устройство ростверки прекрасно выдерживают неравномерные нагрузки, обеспечивая основание жестким сопряжением. Ростверки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других видов фундаментов свайно-ростверковый фундамент идеально распределяет несущие нагрузки от зданий на грунт, поэтому выбирая его, можно быть уверенным, что новостройка надежно прослужит не один десяток лет и будет защищен не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

• для строительства кирпичного дома;
• в рамной конструкции;
• для конструкций из газосиликатных блоков;
• на грунтах с высокой плотностью;
• с высоким распространением грунтовых вод;
• на неустойчивом грунте с зыбучими песками.

Свайно-ростверковая конструкция также позволяет укладывать полы прямо на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные на разной высоте, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать и при строительстве зданий весом более 350 тонн – он получится намного надежнее и экономичнее ленточного или плитного основания. Но в этом случае в проект придется включить повышенный запас прочности, который должен быть не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой зданий и имеет ряд преимуществ.

• Высокий экономический эффект. Установка не требует больших финансовых затрат, так как земляные работы сведены к минимуму.
• Стабильность. Большая несущая способность позволяет возводить многоэтажные дома, используя в их отделке тяжелые строительные материалы.
• Расширенный охват строительства. По сравнению с другими типами фундаментов, застройку земель можно проводить на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, уклоны и откосы не являются препятствием для работы.
• Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.
• Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
• Высокая прочность. Монолитное соединение ростверка и опор защищает конструкцию от усадки грунта, поэтому в процессе эксплуатации конструкция не ломается и не деформируется.
• Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
• Хорошая теплоизоляция. За счет увеличенного расположения ростверка пространство между землей и цоколем не пропускает потоки холодного воздуха – это снижает потери тепла и делает здание теплым.
• Отсутствие риска затопления. Свайные конструкции, поднятые над землей до двух метров, защищают строение от возможного затопления.
• Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне можно возвести своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
• Краткие сроки работы.

Вышеуказанные преимущества актуальны только в том случае, если фундамент устроен с соблюдением всех технологий строительства, а здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

• Невозможность строительства на скальном грунте — твердые минеральные породы не позволяют устанавливать сваи.
• Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просесть, иначе будет нарушена устойчивость опор, и грунт будет проваливаться.
• Для зданий, планируемых к строительству в суровых климатических районах с низкими температурами, придется принять дополнительные меры по установке качественной теплоизоляции.
• Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
• Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекоситься, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя среди строителей и получил только положительные отзывы владельцев домов.

Просмотров

Опоры, которые применяются при возведении свайно-ростверкового основания, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые виды фундаментов.

• Винт. Изготовлен из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы защищенными от окисления, их полую часть заливают раствором.
• Скучно. Образуется на земельном участке путем заливки бетоном предварительно подготовленного армированного колодца, расположенного на забивных сваях. Утрамбованный фундамент отличается высокой прочностью.
• Железобетон. Монтаж осуществляется с использованием готовых железобетонных опор, устраиваемых в колодце.
• Молоток. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются с помощью специального оборудования, после чего заливается бетонный раствор.

Кроме того, фундамент может отличаться по глубине ростверка и бывает:

• заглубленный;
• наземный;
• приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при установке свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае выполняется дополнительная обвязка плитой, а фундаментом может служить цоколь здания. Что касается возведения деревянных конструкций, то для них идеально подойдет фундамент с приподнятым ростверком – это позволит сэкономить на строительном материале, а приподнятая постройка защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создается проект и план будущего здания. Затем чертится чертеж основания, и должны быть указаны схемы закладок свай с учетом их расположения в местах пересечения со столбами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуются дополнительные опоры. Кроме того, следует рассчитать площадь свай – для этого сначала определяют их количество, подбирают минимальную высоту и толщину.

Для правильных расчетов также необходимо знать некоторые другие показатели:

• массу будущего здания — необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней «начинки» ;
• площадь опоры — по известному весу конструкции и коэффициенту запаса легко определяется нагрузка на опоры;
• размеры и площадь поперечного сечения свай — за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты необходимо сравнивать с предварительно определенной эталонной площадью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне возможно. Чтобы такой фундамент надежно служил, при проведении работ следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Строительство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

• расчет фундамента и создание проекта;
• подготовка и разметка строительной площадки;
• бурение колодцев и рытье траншей;
• формирование опалубки;
• усиление;
• заливка бетоном и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливают рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносится разметка с указанием расположения свай. Работа выполняется с помощью шнура и деревянных кольев.

Разметка должна быть установлена ​​строго по диагонали. Шнуры натянуты для обозначения внутренней и внешней стен. Если допустить неточность, получится отклонение от проекта, а фундамент может прогнуться в процессе эксплуатации.

В случае если на участке наблюдаются небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом понадобится помощь опытных мастеров. Особое внимание также следует уделить углам здания – они должны быть под углом 90 градусов.

Рытье траншей

После определения границ фундамента можно приступать к земляным работам. Сначала под ростверк выкапывается траншея, затем бурятся отверстия, в которые впоследствии будут установлены сваи. Работа обычно выполняется с использованием ручных инструментов, таких как лом, лопата и дрель. Если позволяют финансовые возможности, то можно заказать специализированное оборудование.

В зависимости от назначения будущего строения и типа грунта выбирается оптимальная ширина ростверка. Для объектов хозяйственного назначения приемлемым показателем считается 0,25 м, для мобильных – 0,5 м, а для жилых домов этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве необходимо проверить дно и стенки на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок отбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы на глубину 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, ее нужно располагать строго горизонтально. В том случае, если конструкция фундамента по проекту предусматривает использование железобетонных невысоких ростверков, то дополнительно их засыпают щебнем средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота считается в соответствии с показателями цоколя. Установка упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты делают два пояса ребристой арматуры снизу и сверху. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если вы используете арматуру сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Кладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладываются короба и трубы, по которым будет проходить канализация, электричество, водоснабжение и отопление. Нельзя также забывать о прокладке труб инженерных систем и вентиляционных отверстий. Если этот этап не выполнен, то после строительства под монтажные работы бетон придется забивать молотком, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом устройства фундамента является заливка бетонного раствора. Для бетонирования обычно используют цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – его еще и дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливаются бетоном отверстия, предназначенные для свай, а затем сама опалубка. Желательно завершить рабочий процесс за один раз. Если бетонировать поэтапно, то могут появиться неровности и пузырьки воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно снимать уже через четыре дня. За этот период времени бетон наберет прочность и станет готов к последующим строительным работам.

Иногда фундамент укладывают при температуре ниже +10С — в этом случае для полного высыхания придется ждать не менее 2 недель. В зимний период залитый бетон нужно будет дополнительно утеплять и утеплять.

Полезные советы

Свайно-ростверковый фундамент нужно возводить правильно, придерживаясь всех технологий строительства – это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы проводят начинающие мастера, то им необходимо учитывать некоторые рекомендации опытных специалистов.

• Установка должна начинаться с расчетов. Для этого определяется тип грунта и глубина ростверка. При недостаточной глубине опоры здание может дать усадку и треснуть, а затем даже разрушиться.
• Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Самые высокие показатели встречаются в горных породах и каменистых грунтах. Если состав грунта определен неправильно, это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
• Между сваями и ростверком должно быть хорошее соединение, так как неустойчивая конструкция может разрушиться под действием давления грунта.
• Независимо от типа фундамента обязательно на глубине промерзания укладывать песчаную подушку – особенно это актуально при эксплуатации фундамента зимой. Мерзлый грунт может расшириться и привести к поломке ростверка.
• Ростверк не должен касаться поверхности земли или заглубляться в нее. Необходимо снять небольшой слой грунта по всему периметру участка, затем установить опалубку, засыпать песок и залить бетоном.
• Необходимо точно рассчитать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• При армировании стоит предусмотреть необходимое количество вентиляционных каналов. Все внутренние отсеки должны быть соединены с внешними выходами.
• Утепление и гидроизоляция играют огромную роль в строительстве фундамента. Их следует укладывать до заливки фундамента бетоном.
• Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Нельзя допускать, чтобы земля со стен осыпалась на основание. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно намокнет и будет непригодно для заливки раствором. В траншеях также недопустима чрезмерная крутизна откосов.
• Слабый грунт требует усиления сваями и хорошей обратной засыпки.
• Песок, который используется для заполнения воздушной подушки, необходимо увлажнить и распределить подушку по контуру к краю под углом 45 градусов.
• Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более чем на 5 мм не допускается.
• Высота фундамента делается с небольшим запасом 5-7 см от высоты, указанной в проекте.
• При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента. В этом случае лучше всего выбирать гладкую фурнитуру, не имеющую следов ржавчины, грязи и краски.
• Скрепление арматуры сваркой нежелательно — это может нарушить ее прочность в местах соединения.
• Марку бетона для заливки следует выбирать в зависимости от конструкции основания и климатических условий региона.

О конструктивных особенностях свайно-ростверкового фундамента смотрите в следующем видео:

Комментарий успешно отправлен.

Рекомендуется к прочтению

Фундаменты ростверка – проектирование старых конструкций

В любой быстро меняющейся технологии иногда есть ответвления от основного потока, которые являются критически важными, высокоразвитыми и недолговечными. Люди очень много работают, чтобы усовершенствовать то, что им нужно, только для того, чтобы через несколько лет это заменить чем-то лучшим. Строительная инженерия сейчас не меняется быстро, но 125 лет назад это было. Фундамент ростверка был частью перехода к технологии стального каркаса в 189 г.0 и продолжали использоваться в двадцатом веке, но теперь они настолько редки, что большинство инженеров никогда не анализировали их.

Идея ростверков была проста: для анализа железобетона было мало руководств, поэтому бетон использовался в основном как массивный неармированный материал, фактически как геометрически гибкая кладка. Сталь была хорошо изучена и прочна, но уязвима для ржавчины. Учитывая эти материалы, как вы спроектируете фундамент, где сосредоточенная нагрузка от колонны, опоры или стены должна быть распределена по большой площади, чтобы давление было достаточно низким, чтобы почва могла ему сопротивляться? Ответом был ростверк с двумя или более слоями стальных балок под прямым углом для распределения нагрузки. Балки либо располагались поверх слоя неармированного бетона, либо встраивались в бетонное основание. Когда балки залиты бетоном, их легко спутать с железобетонным основанием, но конструктивное действие иное: в ростверке всю работу выполняют балки, а не взаимодействуют с бетоном, как в современных железобетонных конструкциях. бетонное основание. Усовершенствования в анализе железобетона и материалов — вот что в конечном итоге убило ростверки.

Изображение выше относится к строительству здания American Surety Building в Нью-Йорке в 1895 году. На нем видны стальные колонны, установленные на голых ростверках.
