Армирование ростверка свайного фундамента: чертеж и расчеты
Устройство оснований под любое здание – это очень ответственный и важный этап, с которого начинаются основные строительные работы. Рекомендуется производить изготовление фундаментов в строгом соответствии с проектной документацией.
Для монолитных конструкций достаточно важной частью работ является армирование ростверка. От качества связанной арматуры во многом зависит прочность всей конструкции. Произвести армирование можно самостоятельно, предварительно ознакомившись с технологией данного вида работ.
Что такое ростверк
Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему. Он изготавливается в виде ленточного фундамента, на который устанавливаются несущие и внешние ограждающие конструкции строения. Лента равномерно распределяет нагрузки по всему основанию здания, которое в свою очередь передаёт их грунту.

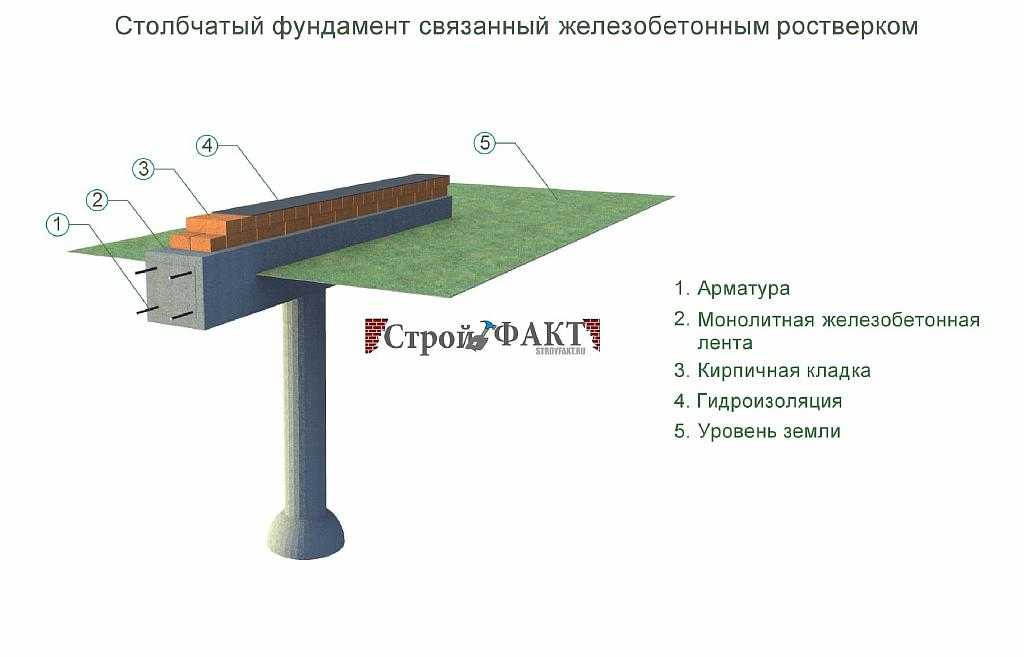

Схема устройства ростверкаРостверк может быть выполнен не только в виде монолитного ленточного фундамента.
В зависимости от высоты ростверкового фундамента относительно уровня земли различают висячий и заглубленный варианты устройства. При строительстве заглубленного ростверка выбирается монолитное исполнение. Если изготавливается висячий, то основа ростверка может быть устроена из горизонтальных балок.
Монолитный ростверк содержит в своей основе бетон и арматуру. Армирование занимает основную долю времени при устройстве данного вида оснований. При проведении работ по армированию ленточного фундамента необходимо руководствоваться строительными нормами и правилами 52-01-2003.
Ростверк должен служить надёжной опорой и защищать строение от влаги. Фундамент свайно-ростверковый подходит для строительства зданий с числом этажей не более трёх.
Устройство монолитного ростверка
Чтобы изготовить монолитный ростверковый фундамент, потребуется выполнить несколько этапов работ.
- Установка опалубки.
- Армирование ростверка.
- Бетонирование.
- Распалубка.
- Гидроизоляция ленты.
Установка опалубки
Опалубку необходимо установить строго под углом 90 градусовРостверковый фундамент изготавливается висячим или заглубленным в грунте. От его формы напрямую зависит и конструкция опалубки.
Вне зависимости от конструкции боковые стены опалубки должны быть собраны в строго вертикальном уровне, а углы соответствовать 90°, если проектом не предусмотрено другое исполнение.
При изготовлении ленты в земле можно использовать грунт вместо опалубки, как опору для будущего фундамента. Выше уровня земли собирается опалубка чаще всего из досок или фанеры. Она сколачивается или стягивается таким образом, чтобы бетон не выдавил доски и не растёкся в процессе его укладки.
Если выбран висячий вариант устройства ростверка, тогда необходимо предусмотреть в опалубке качественное основание. Его требуется рассчитать, исходя из нагрузки, которую оно должно выдержать. Нагрузка определяется массой бетона и арматуры. Также необходимо учесть механические воздействия на конструкцию от вибрирования бетона в процессе его заливки.
Боковые стены опалубки должны быть крепко собраны. Для этого могут быть использованы поперечные стяжки, распорки, трубки со шпильками и другие материалы, которые обеспечат надёжность конструкции.
Некачественная опалубка может привести к срыву процесса укладки бетона. Это недопустимо в строительстве, но часто происходит из-за халатного отношения к этой части работ.
Армирование ростверка

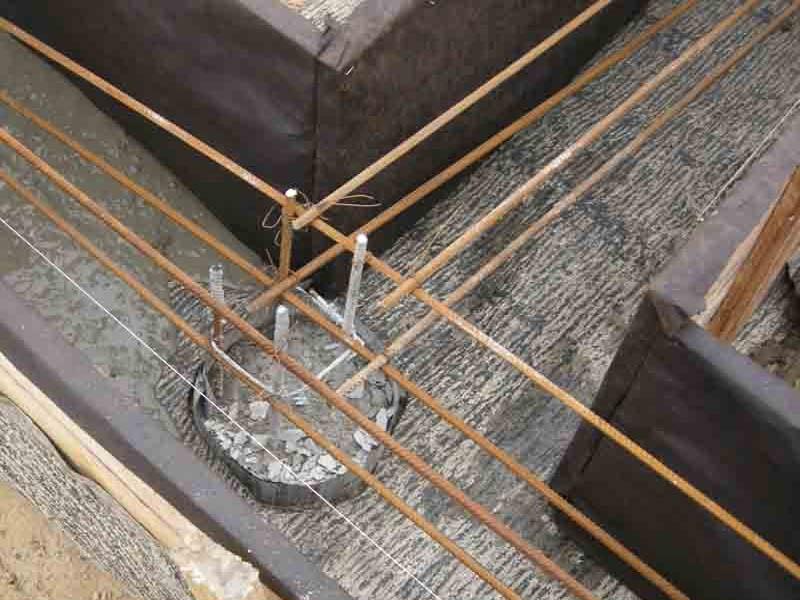

Армирование конструкцииАрмирование ростверка свайного или столбчатого фундамента является одним из самых ответственных этапов устройства основания под здание.
В качестве основного материала для армирования фундаментов используется периодическая металлическая арматура. В последнее время её начали заменять композитной стеклопластиковой. Стоит отметить, что стеклопластиковая арматура не подходит для висячих конструкций. Она хороша там, где имеется опирание на грунт.
Арматура связывается или сваривается в отдельных случаях в каркасы, так называемые балки. Существует несколько видов балок. Тип армирования, а значит и вид балок, определяется на стадии проектирования.
При самостоятельном строительстве, когда отсутствует проект, и нет возможности обратиться к специалистам, есть вариант воспользоваться онлайн калькулятором армирования. Желательно найти в интернете несколько таких онлайн программ и произвести расчёты в каждой, чтобы, сравнив данные, определить погрешность в подсчётах. Рассчитав армирование по внесённым параметрам фундамента, можно приступить к работам.
Армирование монолитного ростверка в самом распространённом виде состоит из прямых продольных и поперечных стержней, которые соединены между собой вязальной проволокой или сваркой. Чтобы правильно произвести соединение конструкции из арматуры изготавливаются хомуты и П-образные изделия. Они являются связующими элементами в узлах арматурного каркаса.
Чтобы узнать, как правильно изготавливаются арматурные каркасы и их узлы, необходимо ознакомиться с руководством по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения).
Нельзя нагревать металлическую арматуру для того, чтобы согнуть её. Для сгиба необходимо использовать специальные приспособления или трубогибочный станок.
Бетонирование ленты
Заливать бетон в опалубку нужно без перерыва, чтобы получился качественный монолитРостверковый фундамент заливается бетоном единовременно без перерыва в работах до полного их завершения. Категорически запрещено делать разрывы по длине фундамента.
Перед продолжением строительных работ необходимо дождаться, когда бетон наберёт минимально допустимую прочность. Затем требуется счистить верхний слой, так называемого бетонного молочка, и только после этого продолжать бетонирование ленты.
Важно производить работы так, чтобы в бетонной массе не было никаких пор. Требуется, чтобы бетон заполнил всё пространство в опалубке. Не должно остаться ни одного воздушного кармана внутри ростверка.
Распалубка
Важно не снимать опалубку раньше времениМожно один раз пренебречь этим процессом и произвести его раньше времени, чтобы понести убытки, которые ощутимо скажутся на строительном бюджете.
При преждевременной распалубке фундамент может дать трещину, что не оставит практически никаких вариантов, кроме его демонтажа. В таком случае потребуется устройство нового основания, соответственно затраты на строительство значительно вырастут.
Бетон набирает прочность в зависимости от его марки и температуры окружающей среды. Идеальной считается температура 20°С, в таких условиях бетон марок М200-300 наберёт 100% прочность за 28 дней.
Данные по набору бетоном прочности представлены в таблице.
Процент прочности бетона в зависимости от температуры | |||||||
---|---|---|---|---|---|---|---|
Марка бетона | Срок твердения, суток | -3°С | 0°С | +5°С | +10°С | +20°С | +30°С |
1 | 3 | 5 | 9 | 12 | 23 | 35 | |
2 | 6 | 12 | 19 | 25 | 40 | 55 | |
М200-300 на портландцементе М-400 и М-500 | 3 | 8 | 18 | 27 | 37 | 50 | 65 |
5 | 12 | 28 | 38 | 50 | 65 | 80 | |
7 | 15 | 35 | 48 | 58 | 75 | 90 | |
14 | 20 | 50 | 62 | 72 | 90 | 100 | |
28 | 25 | 65 | 77 | 85 | 100 | — |
Из таблицы видно, что при низких температурах целесообразно использовать бетон с добавками для быстрого набора прочности.

Допускается производить распалубку при наборе бетоном прочности не менее 50%.
Гидроизоляция ленты
Важно защитить основание от влаги. Если фундамент впитает воду, то в зимнее время при минусовых температурах во время расширения замерзающей воды в нём будут образовываться микротрещины. Этого необходимо избежать.
Ошибки при армировании и как их избежать
Не стоит армировать углы перекрещивая арматуруСуществует ряд ошибок, связанных с армированием, которые допускают неопытные строители в целях экономии или просто по незнанию строительных норм и правил. Ниже приведены самые часто повторяющиеся из них.
- Уменьшение диаметра буронабивной сваи, по мнению некоторых строителей, должно сопровождаться уменьшением количества вертикальных стержней арматуры, к которым впоследствии должен крепиться каркас ростверка.
Уменьшение припуска вертикальных стержней.
- Армирование угловых участков перекрещиванием прямых прутьев арматуры. Так поступают многие, чтобы не усложнять вязку каркаса.
- Несоблюдение шага установки перемычек при армировании ростверка. Пропуск необходимых соединений. Подобное часто происходит в целях экономии.
- Отклонение арматурного каркаса от центральной оси. Это приведёт к неравномерной несущей способности основания.Такие вещи часто случаются из-за банальной халатности. Все тонкости армирования свайного фундамента, смотрите в этом видео:
Решения вышеперечисленных ошибок приведены ниже.
- Диаметр сваи не должен быть менее 300 мм, а количество вертикальных стержней ниже 4, припуск арматуры под ростверк должен быть не менее 0,5 м.
- Для правильного соединения узлов балок следует изготовить гнутые П- и Г-образные детали, которыми требуется соединять угловые элементы.
- При устройстве арматурного каркаса должен соблюдаться шаг от 200 до 400 мм между перемычками. Точный размер шага определяется на стадии проектирования.
- Требуется производить все измерения с использование строительных уровней, чтобы каркас был выставлен относительно центральной оси.
Армирование – это значимая часть процесса строительства. Важно всё и качество материалов, и опыт строителей, и наличие рабочей документации.
Несоблюдение правил армирования может привести к самым серьёзным последствиям. Этот этап строительства один из самых ответственных.
При производстве строительных работ любая ошибка приводит к уменьшению срока эксплуатации здания без необходимости ремонта. Это в лучшем случае. В худшем, ещё на стадии возведения здания оно подвергается перестройке.
Для достижения максимальных сроков эксплуатации требуется соблюдать строительные нормы и правила, не допуская отклонений от проекта. Строительство объединяет в себе комплекс мероприятий, которые необходимо соблюсти для достижения желаемого результата. По возможности лучше доверить такую работу профессионалам.

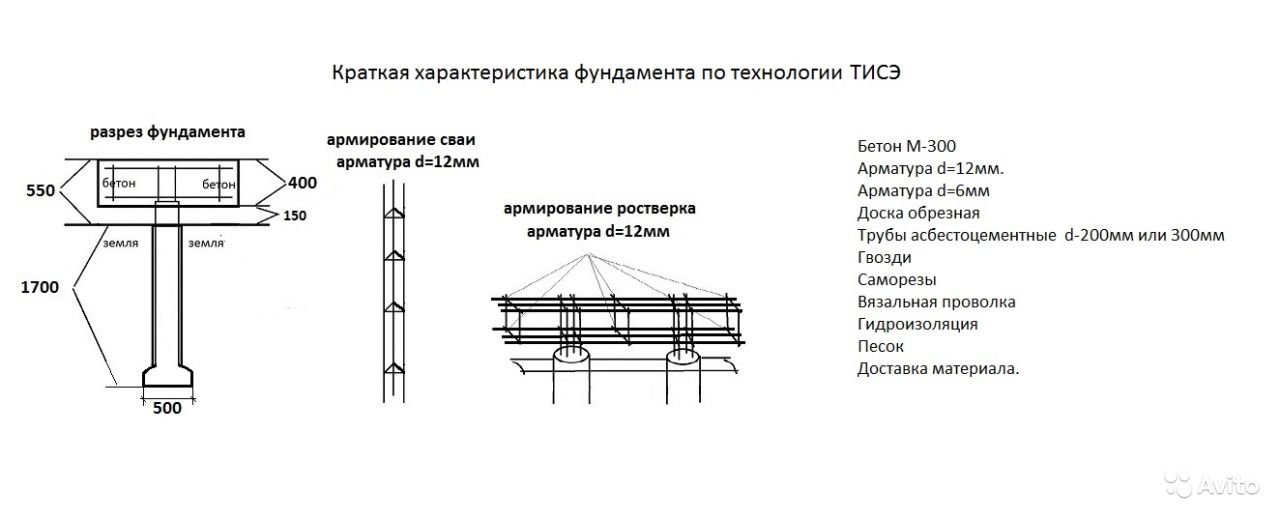

Армирование ростверка свайного фундамента: чертеж
Армирование свайно-ростверкового бетонного фундаментаЧтобы постройка служила долго, нужно выполнить армирование ростверка свайного фундамента согласно нормативным требованиям. Домостроение передает силу тяжести на бетонную ленту, служащую для равномерного распределения нагрузки на сваи, а через них на устойчивые пласты грунта. Необходимость усиления бетонного монолитного ростверка арматурой возникает из-за того, что бетон хорошо реагирует на силу сжатия, но слабо сопротивляется нагрузкам на растяжение и изгиб. При отсутствии армировочного каркаса конструкция может деформироваться.
Содержание
Для чего нужен ростверк
Дом дает неравномерную нагрузку, одни его части весят намного больше, чем другие. Это зависит от расположения мебели и других предметов.
Ростверк представляет собой конструкцию, соединяющую опоры в единую систему. Служит для равномерного распределения нагрузки здания и передачи ее через сваи (столбы) на грунт. Предохраняет постройку от неравномерной усадки.
Изготавливается он в виде монолитной бетонной ленты, которую необходимо усиливать арматурный каркасом, и может быть выполнен из деревянных, железобетонных, стальных изделий, которые укладываются на столбы и соединяются между собой в единое целое.
Арматура делает бетонную ленту более прочной.Ростверк может располагаться на расстоянии над уровнем земли, лежать по верхнему краю грунта или быть заглубленным в почву. Для основы висячей конструкции могут применять горизонтальные балки или бетонную ленту. Для заглубленного варианта чаще всего используют монтаж монолитной бетонной конструкции.
Рекомендуется оставлять между верхнем краем грунта и ростверком расстояние в 150-200 мм. Это защитит конструкцию от деформации во время морозного пучения почвы.
Технология армирования
Армирование ленточной бетонной ленты выполняют двумя рядами металлических прутьев, уложенных вдоль конструкции. Для получения достаточной прочности верхний и нижний ряды арматуры скрепляют между собой вертикальными и горизонтальными перемычками.
Прутья, укладываемые вдоль ростверка, должны иметь повышенную прочность. Они изготавливаются из горячекатанного рифленого профиля класса А3, диаметром 13-16 мм. Иногда применяют арматуру из стеклопластика, она хороша тем, что не подвержена коррозии.
В качестве перемычек между продольными рядами используется:
- Арматура прямоугольной формы, выгнутая в виде хомутов, изготовленная из гладких прутов класса А, сечением 8-10 мм. Такие перемычки являются более надежными и имеют длительный срок эксплуатации за счет меньшего количества сварных соединений. По трудоемкости такой вид армирования более сложный и длительный.
- Отдельные стальные пруты приваривают к верхнему и нижнему рядам. Стержни должны быть изготовлены из того же материала, что и продольная обвязка. Сварные швы не обладают достаточной прочностью, подвержены коррозии. Выполнять такую работу легче и быстрее, чем в первом случае.
В продольных рядах прутья укладывают на расстоянии 100 мм друг от друга, должно быть минимум 3-4 ряда стержней в каждом поясе. Поперечные перемычки продольного армирования, устанавливают с шагом 200-300 мм. Вертикальные прутья закрепляют на расстоянии, не менее 400 мм друг от друга.
Внизу ростверка оставляют место для того, чтобы залить бетонный раствор. Для этого приподнимают стальные пруты арматуры над опалубкой, подставляя под них пластиковые подставки в форме гриба.
Обязательно между крайними контурами металлического каркаса должен располагаться слой бетона, толщиной не менее 50 мм. Если его толщина будет меньше, прутья будут подвергаться коррозии, а сама конструкция будет неспособна равномерно перераспределять несущую нагрузку.
Расчет основания с ростверком
Чтобы правильно выполнить все расчеты нужно учитывать особенности грунта, близость нахождения подземных вод и нагрузку от меблированного домостроения с учетом максимальной силы тяжести. Все расчеты, схемы лучше показать специалистам, чтобы они проверили их правильность.
На основе полученных данных рассчитывают необходимое количество свай и глубину их заглубления. Опора должна заглубляться ниже точки промерзания грунта на 20 см. Располагают сваи или столбы на каждом углу, в местах пересечения несущих стен с перемычками, под наиболее тяжелыми конструкциями дома (под колоннами, камином). Остальные опоры устанавливают на определенном расстоянии друг от друга.
После монтажа свай монтируют ростверк, если он устраивается в виде монолитной бетонной ленты, обязательно нужно усиливать его арматурой.
Расчет количества арматуры
В качестве примера представлен монолитный бетонный ростверк длиной 8 м, шириной 6 м, толщиной 400 х 400 мм. Для армирования понадобится два продольных пояса по 3 стержня в каждом. Понадобятся металлические пруты сечением 14 мм класса А3. Расстояние между ними должно быть 100 мм, с учетом того, что по 50 мм с каждой стороны занимает слой бетона.
Для монтажа перемычек понадобятся пруты сечением 11 мм, класса А1. Устанавливают их на расстоянии 200 мм друг от друга.
Формула расчета:
- Вычисляют длину стержней в верхнем продольном ряду. Определяют длину всего ростверка. Для этого складывают длину всех четырех его сторон: (8*2) + (6*2)= 16 +12 = 28 м. Так как используют по три стержня в ряду, полученное число умножают на три: 28 м * на 3 шт. = 84 м. Так как нужно заложить два ряда, полученное значение умножают на два: 84 * 2 = 168 м арматуры понадобится для монтажа двух продольных рядов.
- Выполняют расчет перемычек на оба контура ростверка. Их располагают на расстоянии 200 мм друг от друга. Длина перемычек будет составлять 300 мм. Рассчитывают количество по формуле: (30/0.2) *2 = 300 шт. Вычисляют длину металлических прутьев: 300 *0,3 = 90 м.
В ростверке, в котором толщина со всех сторон одинаковая, вертикальных перемычек понадобится столько же, как и поперечных.
Понадобится 168 м металлических стержней класса А3 и 180 м прутьев класса А2.
Более прочные соединения получаться, если скреплять арматуру между собой проволокой, а не сваркой. На каждое соединение расходуется около 40 см проволоки. Определяют ее количество по формуле: (30/0,2) * 4 = 600 шт. по 0,4 м = 240 м.
Монтаж монолитного ростверка
После установки свай приступают к монтажу ростверка. Его устройство включает в себя:
- монтаж опалубки;
- укладку арматуры согласно расчетным показателям;
- заполнение формы бетонным раствором;
- демонтаж опалубки;
- работы по гидроизоляции.
Конструкция опалубки зависит от того, как располагается ростверк над уровнем земли.
Монтаж опалубки
От правильного монтажа опалубки будет зависеть прочность и внешний вид ростверка. Съемную форму чаще всего собирают из досок, иногда используют фанеру.
Нижняя часть опалубки под висячий ростверк.Обязательно нужно контролировать вертикальный уровень установки боковых стенок. Углы должны быть выставлены под 90 градусов, если в проекте не установлены другие параметры. Стенки укрепляют подпорками, чтобы бетонный раствор не разрушил опалубку.
Если ростверк располагается над уровнем земли, нужно рассчитать нагрузку от арматуры и бетонного раствора на нижнюю стенку формы. Если дно вывалится, работу нужно будет начинать сначала.
После монтажа опалубки, насыпают в нее слой песка, толщиной 150 мм. Смачивают его, хорошо утрамбовывают. Укладывают гидроизоляционный материал.
Армирование
Армирование висячих ростверков выполняют металлическими прутьями. Стеклопластиковая арматура, как показывает опыт, хороша в тех случаях, когда она опирается на почву. Тип армирования и вид балок для устройства ростверка определяют на этапе проектирования дома.
После обрезки опор до нужного размера, из них будет выступать арматура. Она будет использоваться как соединительный элемент между ростверком и опорой.

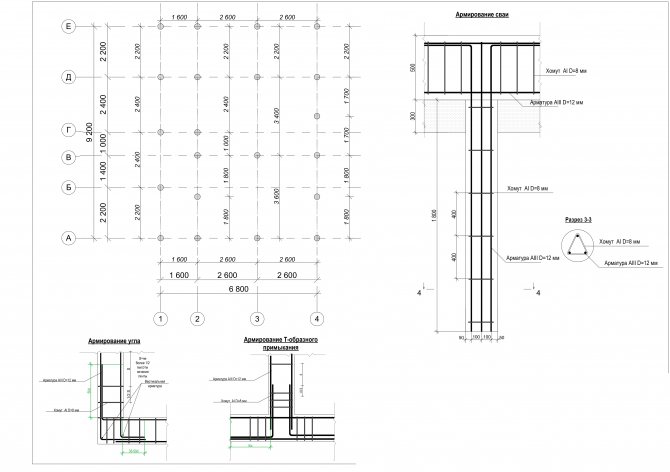

Перед выполнением армирования рисуют чертеж расположения металлических стержней. Все работы выполняют, ориентируясь на эту схему. Если неправильно заложить арматуру, конструкция может не выдержать нагрузки и деформироваться.
Металлические прутья, связанные между собой по 3-4 штуки проволокой, опускают в опалубку. Арматура не должна касаться краев деревянной формы под бетон, чтобы впоследствии не оказалось, что ее края выступают из бетонного основания.
Чтобы была вентиляция пространства под полом дома, оставляют в конструкции продухи, вставляя в опалубку трубы диаметром 100 мм.
После установки металлического каркаса, убирают из опалубки весь строительный мусор при помощи промышленного пылесоса с большой мощностью.
Перед тем как залить фундамент, нужно очистить будущий ростверк от воды и грязи. Когда погодные условия не позволяют откачать воду возле фундамента, ниже его уровня роют небольшую яму со скосом от основания дома, в которую будет стекать вода.
Заливка бетоном
Проверяют геометрию и надежность крепления опалубки и армированного каркаса, чтобы во время наполнением бетоном конструкция не развалилась.
Подготавливают цементный раствор. Он должен быть однородным, без комков. Перемешивают раствор на строительной площадке при помощи миксера или заказывают с завода в бетономешалке.
Заливку осуществляют в один заход. Не рекомендовано делать перерыв более нескольких часов. Заливают послойно, каждый слой уплотняют миксером или штыком лопаты, чтобы вышли все пузырьки воздуха, и не осталось пустот.
После застывания бетона демонтируют опалубку, убирают из-под ростверка песок. Разбирать форму можно не ранее, чем бетонное основание полностью высохнет.
Гидроизоляция
Висячий ростверк можно изолировать от воздействия влаги, обмазывая конструкцию битумными мастиками.
При монтаже заглубленной бетонной ленты и перед заливкой бетона укладывают на дно опалубки рубероид, а после демонтажа опалубки накрывают рулонной изоляцией весь ростверк.
Правила армирования ростверка
Придерживаясь перечисленных правил, можно избежать многих ошибок при строительстве ростверка:
- арматурный каркас и опалубку устанавливают строго по уровню;
- у свай срезают верхнюю часть, чтобы все оголовки находились в горизонтальной плоскости;
- при монтаже металлического каркаса перемычки устанавливают на расстоянии друг от друга 200-400 мм;
- угловые элементы соединяют гнутыми Г- и П-образными элементами;
- сечение опоры должно быть не менее 300 мм, количество прутов в продольном поясе 3 и более, припуск арматуры под ростверк должен быть 50 см и более;
- сварные соединения менее прочные, чем проволочные.
Нельзя экономить на качестве и количестве металлических прутов.
Гидроизоляция свайного фундамента и ростверка
Большинство современных зданий имеют такой важный конструктивный элемент, как фундамент. Он помогает приподнять конструкцию над землей, обеспечить ее устойчивость и защитить от негативного воздействия почвы и атмосферных осадков. Однако, чтобы фундамент справился с задачей защиты дома от проникновения влаги в помещение, необходимо еще на этапе строительства провести его гидроизоляцию. В данной статье рассмотрены какие материалы и способы используются для герметизации свайного фундамента и ростверка.
Нужно ли делать гидроизоляцию свайного фундамента? Свайный фундамент отличается высокой надежностью и по этому показателю превосходит не менее распространенный ленточный фундамент. По этой причине сваи устанавливаются на участках с подвижными грунтами. Выбор свай основывается на том, насколько агрессивное и частое воздействие грунтовых вод на строения наблюдается в той или иной местности. Популярны сваи и при строительстве многоэтажных домов в проблемных зонах с высокой динамикой.
Так зачем же свайному фундаменту, отличающемуся надежностью и высокой устойчивостью к влаге и воздуху, нужна гидроизоляция? Дело в том, что в свайном фундаменте, помимо самих свай, есть и другие элементы, которые необходимо защитить от воздействия воды и влаги, а именно фундаментная плита или полоса монолита или борта, которые располагаются в земля.
Разрушительное действие влаги начинается сразу после устройства свайного фундамента, несмотря на то, что чрезвычайно оно становится заметным не так быстро. Основными проблемными местами в фундаменте из свай являются бетонные изделия, которые соприкасаются с грунтом, а значит, могут поглощать влагу и разрушаться под действием солей и минералов, содержащихся в грунтовых водах, или перепадов температур из-за замерзания воды в порах и микротрещины бетона и его последующее расширение при возникновении положительной температуры воздуха.
Вышеописанный процесс может не только локально разрушить участки бетона, но и привести к более серьезным последствиям, таким как образование микротрещин, полноценных трещин в фундаменте. Именно поэтому свайный фундамент нуждается в качественной гидроизоляции всех частей ниже уровня земли
Помимо защиты вышеперечисленных элементов, свайные конструкции также нуждаются в устройстве отсечной гидроизоляции, располагаемой между сваями и другими элементами. Такая гидроизоляция необходима для того, чтобы вода и влага не могли подняться капиллярным методом, через установленные сваи вверх к другим элементам фундамента, например, плите или ленте.
Материалы гидроизоляционные для ростверка и свай Для обработки свай и ростверка в большинстве деталей применяют те же материалы, что и для гидроизоляции, например, других типов фундаментов, крыш или панелей панельного дома. Самые популярные технологии — рулонная и обмазочная, а самые распространенные материалы — рубероид в рулонах, битумная мастика, жидкая резина.
Рубероид считается эффективным средством гидроизоляции как горизонтальным, так и вертикальным способом. Напомним, что вертикальную герметизацию стен и фундаментов выполняют в направлении снизу-вверх после возведения конструкции, а горизонтальную — введением гидроизоляционного материала в небольшие отверстия рабочего материала до монтажа конструкции. Утепление зданий осуществляется аналогичными способами.
Для гидроизоляции не рекомендуется использовать рубероид на картонной основе, так как он не обладает высокими гидроизоляционными характеристиками. Однако если материал был закуплен заранее, его можно приспособить и для обработки ростверка и свай, если уложить его в несколько слоев на битумную мастику.
Другие виды кровельного материала, например, на основе полиэстера или стекловолокна, гораздо лучше защищают фундамент от воздействия температур и влаги и традиционно считаются лучше, чем некоторые виды обмазочной гидроизоляции. Такие кровельные материалы являются достаточно дорогими материалами, но отличаются прочностью и долговечностью.
Мастика на основе битума идеально подходит для гидроизоляции вертикальным способом. Материал наносится поверх штукатурки, в состав которой входит песок и цемент. Несмотря на то, что в качестве гидроизоляционного материала иногда используют штукатурку, обрабатывать ею свайные фундаменты и ростверк категорически запрещается. Штукатурка в этом случае используется только как основа, на которую впоследствии валиком или кистью наносится битумная мастика.
На поверхности мастики после ее нанесения образуется водонепроницаемая оболочка, защищающая основание от любого воздействия влаги и проникновения в материал микроорганизмов. Нанесение битумных мастик считается одним из самых дорогих способов гидроизоляции и используется также для обработки столбчатого фундамента.
Подробнее о битумной гидроизоляции читайте в статье – «Битумная гидроизоляция: виды, характеристики и технология устройства».
Жидкая резина представляет собой вязкий материал, напоминающий по консистенции мастику. Каучук наносится с помощью промышленного оборудования или специального распылителя, но его можно наносить и обычным валиком. Однако ручная укладка может привести к образованию пустот, через которые может пропускать влагу.
Поэтому метод напыления применяется в основном для свай и ростверка. В состав жидкой резины входит полиуретан, акрил и битум, благодаря чему она достаточно быстро затвердевает. Также материал устойчив к механическим воздействиям и износу со временем. Единственным недостатком каучука можно считать лишь высокую стоимость состава.
Подробнее о жидкой резине читайте в статье – «Гидроизоляция жидкой резиной»
Технология гидроизоляции свайных фундаментов различных типов Свайный фундамент, как и любой другой элемент конструкции, может быть выполнен из различных материалов. В зависимости от состава сваи подбирается определенная технология устройства гидроизоляции, которая помогает обрабатывать сваи на высшем уровне. Давайте посмотрим, какие приемы используются в конкретных случаях.
Свайно-ростверковый фундамент представляет собой конструкцию из опорных столбов, соединенных ростверком, который изготавливают из дерева, железобетона или металла. В зависимости от вида обвязки для гидроизоляции такого фундамента используют рулонные или облицовочные материалы.
Перед началом работы каждая свая пропитывается антисептиками и тщательно очищается от любых загрязнений, после чего на нее укладывается покрытие. Следующий этап – нанесение гидроизоляционного материала. В случае укладки обвязки на оголовки это может быть битумная или битумно-каучуковая мастика. Распределяется по рабочей поверхности широкой кистью. Этот материал наносится в два слоя.
Другой материал, рулонный рубероид, необходим в ситуациях, когда обвязка осуществляется швеллером или двутавром. Кровельный материал укладывается внахлест 8-10 см с параллельной расправкой стыков. Также при таком покрытии можно использовать смеси для покрытия, известные своими гидрофобными свойствами.
Если ростверк выполнен из железобетона, то обработка конструкции становится двухэтапной. Сначала ростверк покрывается битумным обмазочным материалом, а после его высыхания обрабатывается с помощью рулонного гидрослоя. Этот способ гидроизоляции считается чрезвычайно надежным как для жилых, так и для промышленных зданий.
Гидроизоляция буронабивных свайЧасто используемые в строительстве частных домов буронабивные сваи считаются тем вариантом, с гидроизоляцией которого справится даже человек, не имеющий специальной подготовки. Для того чтобы обработать такой фундамент, грунт превращают в опалубку. Это означает, что вокруг каждой сваи с помощью ручного инструмента просверливается небольшое углубление в земле.
Полученный колодец заливают бетоном, в котором армируют арматурный каркас. Для гидроизоляции в этом случае используют рулонные материалы, например, рубероид, который укладывают внутрь колодца в свернутом виде перед установкой свайного фундамента.
Следующий тип свай распространен в основном в промышленном строительстве, так как железобетонные сваи часто составляют основу фундамента многоэтажных домов. Закрепление свай на поверхности земли осуществляется исключительно с применением тяжелой техники и не может выполняться человеком.
Опоры для железобетонных свай также изготавливаются путем заливки материала в формы с последующей установкой арматурного каркаса. Для таких свай характерен заостренный кончик, что позволяет легко погружать их в землю или почву. Монтаж осуществляется ударным методом, путем забивания свай в грунт. Гидроизоляция железобетона осуществляется проникающими технологиями, при которых гидрофобный материал впрыскивается непосредственно в сваю, а наиболее популярными материалами для такой обработки являются герметики, изготовленные на основе битума, акрила или полиуретана.
Железобетонные сваи Гидроизоляция винтовых свай Немалым спросом пользуются также винтовые сваи, часто используемые при строительстве простых сооружений, например, бань, теплиц или сараев. В большинстве случаев ввинчивание свай в грунт можно производить даже вручную, используя ручные сваи. Исключение составляют лишь сложные каркасные постройки, монтаж фундамента которых не обходится без громоздкого промышленного оборудования.
Сама свая представляет собой конструкцию, состоящую из ствола, наконечника с винтовой лопастью и оголовка. В процессе закрепления свай лопасти опор погружают в грунт ниже точки промерзания, хвостовики срезают, а сверху надевают и оплавляют оголовки.
Гидроизоляция винтовых свай осуществляется с помощью составов, включающих битум. Такие смеси отлично отталкивают влагу и сохраняют целостность постройки. Иногда внутри элементов свайного фундамента может скапливаться конденсат. Заполнение внутренних полостей свай бетоном на этапе закладки фундамента помогает избежать этого эффекта.
Гидроизоляция свайно-ленточного фундамента Следующий вид фундамента предполагает заглубление в грунт железобетонных или стальных свай и связывание их опор бетонной лентой. Этот способ позволяет надежно зафиксировать сваи на месте и избежать их смещения в периоды сезонных подвижек грунта.
На этапе строительства здания выполняется гидрофобная обработка свайно-ленточного фундамента с применением битума. В некоторых случаях бетонные полосы защищают установкой вертикальной или горизонтальной изоляции. Однако окончательное решение зависит от условий, в которых будет эксплуатироваться фундамент. Если для конкретной местности характерно значительное количество стоячих грунтовых вод, то гидроизоляцию свай битумом проводят вместе с герметизацией соединительных лент.
Нанесение гидроизоляционных материалов может осуществляться одним из двух способов:
- Сначала выкопать траншею примерно на полметра шире, чем нужно, затем залить бетоном и дождаться застывания. Как только это произошло, опалубку снимают, а на стенки свай распыляют жидкую резину или укладывают другой состав, например, рулонный рубероид.
- Второй способ предполагает использование несъемной опалубки, которая в данном случае представлена экструдированным пенополистиролом.
Этот материал водонепроницаем и обладает отличными гидроизоляционными свойствами, что способствует утеплению цоколя и защищает бетон от влаги.
Чтобы качественно выполнить гидроизоляцию свайного фундамента и ростверка, важно тщательно изучить все варианты обработки таких конструкций. Крайне желательно проконсультироваться со специалистом и, вполне возможно, заказать эту работу в строительной компании. Если было решено взяться за монтаж гидроизоляции самостоятельно, необходимо заранее приобрести все требуемые инструменты и материалы, которые лучше купить с запасом.
Полезных статей по теме гидроизоляции фундамента:Перейдя по ссылкам ниже, Вы можете ознакомиться с различными конструкциями фундаментов и способами их защиты от воды и разрушения:
- Устройство гидроизоляции фундаментов: Способы, материалы, цены и рекомендации специалистов
- Гидроизоляция фундаментов ленточный фундамент: технология и материалы
- Гидроизоляция фундаментных блоков и стен
- Горизонтальная гидроизоляция фундамента: технология устройства и необходимые для этого материалы
- Гидроизоляция вертикальная: материалы и способы ее устройства
- Гидроизоляция фундаментной плиты.
Методы и материалы
- Гидроизоляция подвалов и стен домов снаружи и изнутри – Методы, материалы, цены и технология
- Гидроизоляция кирпича и кладки
Типы фундаментов и способы устройства фундаментов разных типов
Ниже приведены некоторые из основных типов фундаментов и методов строительства фундаментов:
Неглубокие фундаменты :
Фундаменты, расположенные непосредственно под самой нижней частью строения, близко к уровню земли, известны как мелкозаглубленные фундаменты. Такие фундаменты чаще всего размещаются на первых твердых и прочных слоях, доступных ниже уровня земли. Фундаменты мелкого заложения подразделяются на следующие типы:
- Фундаменты с насечками или открытые траншеи
- Фундамент ростверка
- Сплошной фундамент
- Ступенчатые фундаменты
- Фундаменты перевернутой арки
1) Фундаменты на открытом фундаменте :
Фундаменты, сооруженные путем увеличения площади основания конструкции за счет смещения, называются фундаментами на открытом фундаменте. В таких фундаментах распространение дается под основанием стены или колонны путем обеспечения смещения. Этот спред известен как фундамент, а сам фундамент называется спредом.
См. также: Зачем закладывать фундамент? | Анализ напряжения несущей способности | Подпорная стена
Вообще говоря, все типы мелкозаглубленных фундаментов можно назвать фундаментами на основе фундамента. Однако с точки зрения дизайна и конструкции они были обозначены отдельно. Существуют различные типы фундаментов на фундаменте;
а) Фундамент стены:
Это распространенный и самый простой тип фундамента на основе фундамента; Он состоит из ряда рядов кирпичей, самый нижний из которых обычно в два раза толще стены выше. В этом типе фундамента ширина основания стены увеличивается за счет отступов по 5 см (одна четверть длины кирпича) с каждой стороны стены. Глубина каждого ряда обычно составляет 10 см
Однако в некоторых случаях нижний ряд делают глубиной 20 см. В случае фундамента для стен магазина размер смещения немного больше, чем у фундамента кирпичной стены.
Метод устройства фундамента стены:
Для устройства фундамента стены сначала укладывается слой из тощего цементного бетона (1:8:16) по всей длине стены. Толщина этого тощего бетонного основания обычно составляет 15 см, а его ширина на 20-30 см больше, чем у нижнего слоя.
Ни в коем случае глубина бетонного основания не должна быть меньше его выступа за основание стены. Для фундаментов на твердом или уплотненном грунте можно обойтись без бетонного основания под фундаментом кирпичной стены. После укладки бетона для устройства бетонного основания его необходимо надлежащим образом уплотнить и затвердеть перед укладкой основного слоя стены.
Пригодность:
Это самый дешевый тип фундамента на свайном фундаменте, который в основном используется для стен обычных зданий.
b) Фундамент колонн из каменной кладки:
Изолированные фундаменты используются для поддержки отдельных колонн и колонн, построенных из кирпичной или каменной кладки. Они укладываются в основание стены после обеспечения смещения бетона фундамента на 15 см со всех сторон.
c) Бетонное основание колонны:
Они бывают ступенчатого, шиферного или наклонного типа с выступами в бетонной плите. Для поддержки больших нагрузок в основании также предусмотрено усиление. Предусмотренная арматура имеет форму стальных стержней и размещена в обоих направлениях. Бетонные фундаменты колонн могут быть как изолированными, так и комбинированными. Изолированные опоры используются для поддержки отдельных колонн, тогда как комбинированные опоры используются там, где выступы разных колонн невозможны со всех сторон из-за ограниченного пространства.
Комбинированные фундаменты обычно имеют прямоугольную форму, когда обе колонны имеют одинаковое сечение, и трапециевидную форму, когда колонны имеют разное сечение.
2) Ростверковый фундамент:
Фундамент, состоящий из одного или двух ярусов деревянного или катаного стального профиля с пространством, заполненным бетоном, называется Ростверковым фундаментом. Называется так потому, что ложе, построенное в таком типе фундамента, называется ростверком. Этот тип конструкции позволяет избежать глубоких земляных работ и обеспечивает необходимую площадь в основании сооружения для снижения интенсивности давления в пределах безопасной несущей способности грунта.
ОБЪЕКТ :
Целью этого типа фундамента является распределение нагрузки на большую горизонтальную площадь в основании конструкции.
Типы ростверковых фундаментов
В зависимости от материала, используемого в строительстве, ростверковые фундаменты подразделяются на два типа.
- Фундамент стального ростверка
- Фундамент для деревянного ростверка
Фундамент стального ростверка
Способ устройства фундамента стального ростверка:
- Для устройства ростверкового стального фундамента выкапывается траншея расчетной ширины и глубиной около 0,90 м — 1,50 м. Дно траншеи трамбуется и выравнивается.
- Затем укладывается и уплотняется слой тощего цементобетона (1:8:16) толщиной около 30см.
- После этого наносится и уплотняется слой богатого цементного бетона (1:2:4) толщиной около 15 см, образуя бетонное основание.
- Поверх подготовленного таким образом бетонного основания нижний ярус, состоящий из ряда стальных двутавров проектных размеров, укладывают на заданном расстоянии друг от друга с помощью распорных стержней. Пространство между стальными балками и вокруг них заполняется цементным раствором.
- На этот нижний ярус при необходимости укладывается второй слой стального двутавра.
- Затем все пространство заливается цементобетоном 1:2:4. На подготовленном таким образом основании ростверка сооружается конструкция в виде стальной стойки, колонны, пирса.
Для устройства фундамента из деревянного ростверка
- Деревянные доски, обычно толщиной от 5 до 8 см, укладываются бок о бок продольно на подготовленное ложе выкопанной для этой цели траншеи.
- Доски должны располагаться шириной на 45-60 см больше с каждой стороны, чем расчетная ширина основания конструкции.
- На этот нижний слой досок укладываются прямоугольные деревянные бруски подходящего размера с расстоянием примерно 35 см от центра к центру.
- Затем над ним укладывается верхний слой досок, обычно толщиной от 8 до 10 см, укладываемых бок о бок, шириной, равной ширине основного слоя конструкции
- На подготовленной таким образом деревянной площадке возводится конструкция в виде деревянной колонны или даже каменной стены.
Пригодность фундамента из стальных ростверков:
Фундаменты из стальных ростверков используются для таких конструкций, как колонны, опоры, стойки, подверженные тяжелым сосредоточенным нагрузкам, и, следовательно, используются для фундаментов зданий, таких как театры, фабрики, города, залы и т. д. Деревянный ростверк Фундаменты обычно предусмотрены для деревянных колонн, подвергающихся большим сосредоточенным нагрузкам. Такой тип ростверкового фундамента также можно смело использовать для легких построек, где встречающийся грунт мягкий и постоянно заболоченный.
3) ПЛОТНЫЙ ФУНДАМЕНТ :
Фундамент, состоящий из толстой железобетонной плиты, покрывающей всю площадь мата, называется плотным фундаментом.
Метод строительства плотного фундамента:
- При строительстве плотного фундамента вся площадь выкапывается на указанную глубину и на 30 см шире, чем площадь, подлежащая покрытию.
- Грядку уплотняют и обрызгивают водой.
- Затем укладывается слой силикатного бетона или тощего бетона (1:8:16) до подходящей толщины, который служит в качестве нижнего покрытия.
- После этого укладывается арматура. Арматура состоит из близко расположенных стержней, расположенных под прямым углом друг к другу.
- Затем укладывается цементобетон (1 : 2 : 4 ) и уплотняется до необходимой толщины.
- Уложенная таким образом бетонная плита затем должным образом отверждается
- При чрезмерных нагрузках также можно соорудить толстые бетонные балки, проходящие под колоннами.
ПРИГОДНОСТЬ:
Этот тип фундамента подходит для общественных зданий, офисных зданий, школьных зданий, жилых кварталов и т. д., где грунтовые условия очень плохи, а несущая способность грунта настолько низка, что отдельные фундаменты не могут быть предоставил.
4) СТУПЕЧНЫЙ ФУНДАМЕНТ :
Другой тип фундамента — ступенчатый фундамент. Для строительства ступенчатого фундамента земляные работы выполняются в виде ступеней, имеющих небольшую длину и одинаковую толщину, а кладочные работы выполняются на горизонтальном основании из бетона, подготовленного таким образом.
Если есть возможность полного проскальзывания конструкции, железобетонные сваи могут быть забиты вдоль бетона основания на наклонной стороне.
5) ФУНДАМЕНТ С ПЕРЕВЕРНУТОЙ АРКОЙ:
Фундамент, состоящий из перевернутых арок между опорами, известен как фундамент с перевернутой аркой. В этом типе фундамента нагрузка от опор передается на грунт за счет устройства в их основании арок в перевернутом положении. Высота перевернутых арок составляет от одной пятой до одной десятой части пролета и строят их обычно кольцами в полкирпича. Положение арок может быть либо вдоль ряда опор, либо поперек ряда опор в обоих направлениях в зависимости от характера почвы и типа земли, которую они будут занимать.
СПОСОБ СТРОИТЕЛЬСТВА:
Для строительства этого типа этого типа фундамента;
- Земляные работы производятся на необходимую глубину.
- Дно котлована выравнивается и уплотняется
- Затем укладывается бетонный фундамент необходимой толщины и отделывается в соответствии со схемой возведения арок под опоры.
- Кольца арки, обычно толщиной в полкирпича, затем возводятся на цементном растворе и сооружаются опоры.
- Концевые опоры должны быть спроектированы и изготовлены таким образом, чтобы выдерживать распор, вызванный действием арки.
ПРИГОДНОСТЬ:
Этот фундамент обычно не используется для зданий, но вполне подходит для других конструкций, таких как мосты, резервуары, резервуары, опоры для дренажных линий и т. д. на одном уровне с некоторыми искусственными сооружениями, такими как сваи, колодцы и т.
