Армирование стяжки: чем лучше и как правильно армировать?

Армирование стяжки и бетонной плиты

    Перед началом строительного цикла нужно точно определиться с необходимой толщиной стяжки. Ее размер зависит от статических, динамических нагрузок, а также от других конструктивных особенностей. Ее величину нужно подстраивать под уровни полов соседних помещений. Для нормального функционирования минимальная толщина бетона составляет 6 см. Если толщина будет меньше, это приведет к растрескиванию конструкции.

Перед укладыванием сетки на подбетонку нужно подготовить основание:

Готовое основание должно хорошо высохнуть. Чтобы конструкция не пересыхала, на протяжении трех дней иногда смачивается водой или используют защитное средство.

    Для подсчета веса арматуры в погонном метре можно использовать таблицу:

Формулы, по которым можно рассчитать точный вес арматуры.

Сразу вычисляется объем тела за формулой:

V = F x L

Где:

    V – объем тела, м³

    F – площадь сечения арматуры, м²

    L – длина тела, м

Для поиска поперечного сечения используем формулу:

F = π x D²/ 4

Где:

    D – диаметр арматуры (в метрах)

    π = 3. 14 (Неизменная единица равна соотношению диаметра к периметру круга)

Последним расчетом будет определение веса:

M = V x Р

Где:

    Р – вес стали который составляет 7850 кг/м3

Пример расчета одного метра арматуры диаметром 8мм

Переводим диаметр арматуры (D) в метры

D= 8/1000= 0.008 м

Находим площадь сечения арматуры

F = π x D²/ 4

F=3.14×0.008×0.008/4=0.00005024 м²

Длинна (L) у нас ровняется 1 метр

Находим объем:

V=0.00005024*1=0.00005024 м3

Определяем вес метра погонного арматуры

M=0.00005024*P=0.00005024*7850=0.394384

Р – вес стали который составляет 7850 кг/м3

Если Вы сравните с таблицей, значений которая находится выше то увидите, что разница не велика. Она идет за счет рифления арматура которое мы в расчет не берем.

Таблица перевода м2 сетки разных диаметров арматуры в кг.

Диаметр арматуры, мм	Объем ячеек, мм	Раскрой, мм	Масса м2, кг.
4	100*100	2тыс.*6 тыс.	1.84
4	150*150	2тыс.*6 тыс.	1.22
4	200*200	2тыс.*6 тыс.	0.92
5	100*100	2тыс.*6 тыс.	2.88
5	150*150	2тыс.*6 тыс.	1.92
5	200*200	2тыс.*6 тыс.	1.44
6	100*100	2тыс.*6 тыс.	4.44
6	150*150	2тыс.*6 тыс.	2.96
6	200*200	2тыс.*6 тыс.	2.22
8	100*100	2тыс.*6 тыс.	7.9
8	150*150	2 тыс.*6 тыс.	5.26
8	200*200	2 тыс.*6 тыс.	3.95
10	100*100	2 тыс.*6 тыс.	12.34
10	150*150	2 тыс.*6 тыс.	12.38
10	200*200	2 тыс. *6 тыс.	6.19
12	100*100	2тыс.*6 тыс.	17.8
12	150*150	2тыс.*6 тыс.	11.84
12	200*200	2тыс.*6 тыс.	8,88

Расчет количества

    Для фундаментной плиты нужно значительное число бетона и металла. При его сооружении применяется ребристая арматура. К примеру, можно рассмотреть расход арматурного материала на фундамент здания величиной 6*6 м. Его каркас формирует сетка, которая имеет шаг 20 см в ширину и длину.

    Чтобы создать конструкцию, нужно положить в линию 31 отрезок ребристой арматуры (продольная арматура). Наверх под углом 90° следует положить еще ряд (поперечная арматура). Итого 62. Но так как в плите идет двойное армирование: число рядов вырастет до 124.

    Имея длину одного из рядов, делаем подсчет арматуры для двух поясов: 6 * 124= 744 м.п. материалов. Верхняя полоса арматуры связывается с нижней. Связные узлы изготовляются в области стыков поперечных и продольных рядов стержня из стали. В результате, выходит такое число узлов: 31 х 8 = 248.

    Если толщина плиты фундамента равняется 20 см, то нижнее поле арматуры проходит в 5 см от низа плиты. Таким образом, подсчет длины отрезка будет считаться так: 20 – 10 = 10 см.

    Конечный объем материалов для строительства примерно будет считаться 248*0.1=24.8 м. и если на создание двойного армирования нужно 744 м, сплошная длина всего металлопроката подсчитывается так: 744 + 24.8 = 768.8 м.

Виды арматурной сетки

Есть 2 основных вида арматурой сетки, которые используют при армировании:

• Связанная.
• Сварная.

    Зачастую используют связанные рамы, которые содержат в себе множество стержневых или закаленных прутьев, связанных проволокой. Такие конструкции дешевле, чем сварные сетки.

    Прутья арматуры ложатся параллельно друг друга на одинаковом расстоянии, сверху по такому же принципу ложится второй слой перпендикулярно первому. В местах пересечения прутья связываются или свариваются. Получается сетка, или, как называют, лист. Он годится для армирования плит перекрытия

    В такой ситуации прутья также классифицируют как продольные и поперечные. Разница в них только в их расположении. При квадратном листе разница не заметная и зависит только от положения листа. Если же лист прямоугольный, то продольные прутья длиннее.

виды арматурных сеток, нужно ли армировать стяжку пола?

Качественная финишная отделка полов невозможна, если поверхность неровная и имеет дефекты. Поэтому ремонт начинается с устройства стяжки. Чтобы выровнять основание, выполняют бетонную стяжку. Однако бетон – довольно хрупкий материал, и воздействие нагрузок может привести к его разрушению. Поэтому для увеличения прочности применяется сетка для стяжки пола. Несомненным преимуществом армирования является то, что эксплуатационные качества бетона улучшаются, а основание в результате получается идеально ровным.

Типы армирующих сеток

Армирующая сетка может быть изготовлена из различных материалов, поэтому толщина и размер ячеек отличаются. Сегодня на строительном рынке можно найти сварные, композитные и полипропиленовые сетки. В чем отличие?

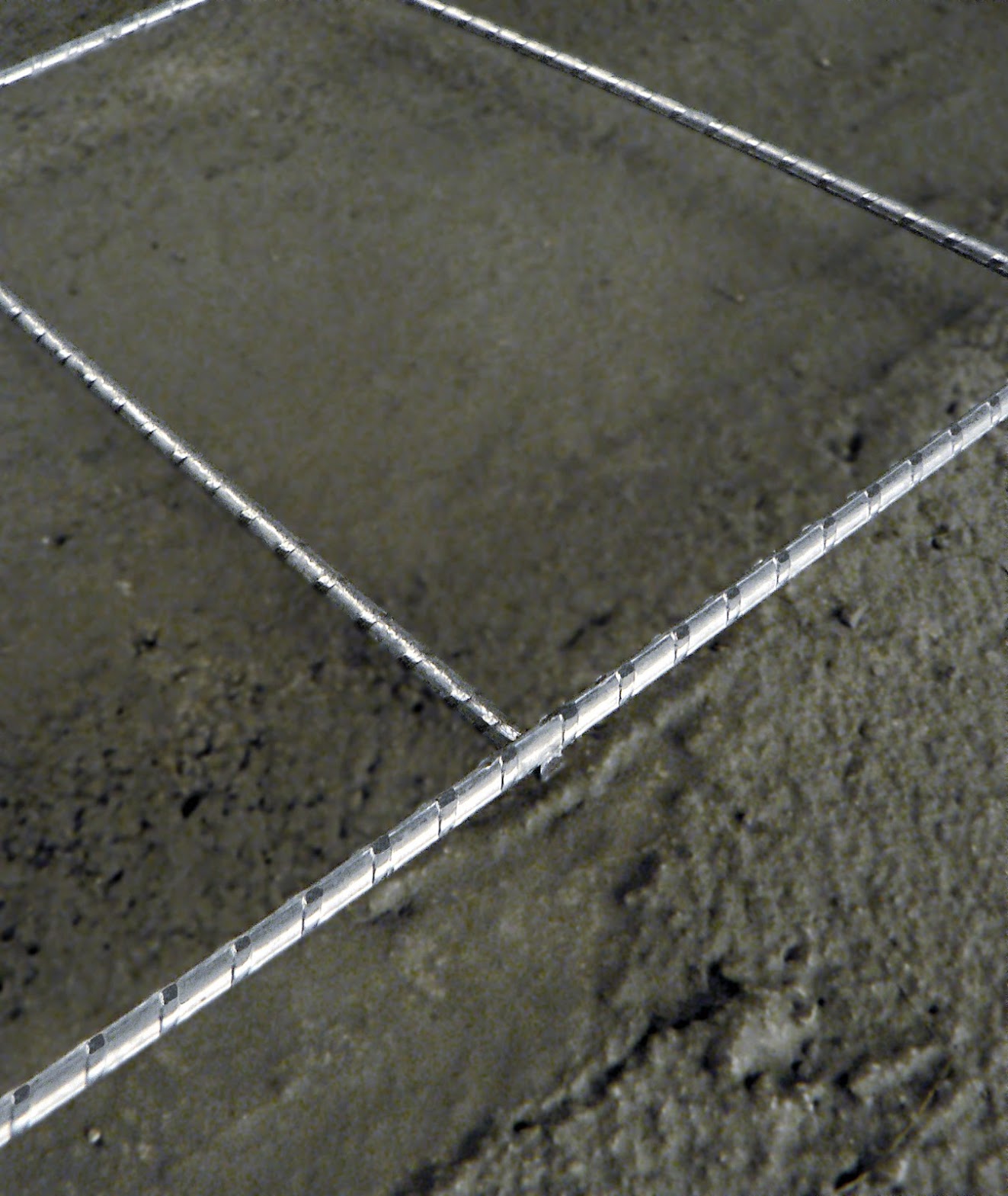

1. Сварная – сделана из металлических прутьев, т.е. арматурная. Для ее производства используется сталь. Диаметр прутьев составляет не менее 3 мм, из-за чего материал становится менее гибким. Именно поэтому продается она листами, а не рулонами. Стандартные размеры листов – 500х2000 мм и 1500х2000 мм. Армирование стяжки пола выполняется с помощью сварной сетки с ячейкой 50х50, 150х150 или 200х200 мм. К плюсам материала относятся простой монтаж, легкий вес, высокие прочностные характеристики и длительный срок эксплуатации.

   Композитная сетка для стяжки пола

2. Композитная – изготовлена из стекловолокна. Стальная сварная сетка имеет серьезный недостаток: она подвержена коррозии.
   Влага или химическое воздействие приводит к разрушению сетки и как следствие стяжки. Стекловолоконная сетка, имеющая такой же диаметр прутьев (4-14 мм), но более легкий вес, может с успехом заменить стальную. В отличие от последней она имеет устойчивость к химическим соединениям, присутствующим в бетонном растворе, более долговечна, обладает низкой тепло- и электропроводностью и к тому же стоит дешевле, чем металлическая. Композитная сетка не выдерживает температуру выше 200° С, поэтому она не подходит для помещений с высокими требованиями огнеустойчивости.
   Пластиковая армирующая сетка для стяжки пола

3. Полипропиленовая сетка пользуется наибольшей популярностью, поскольку превосходит по своим качествам сварную и композитную. Основное ее преимущество – эластичность. Это крайне важно при возведении новых зданий, поскольку в первые несколько лет происходит усадка, что дает большую нагрузку на стяжку. Среди плюсов полипропиленовой сетки нужно назвать абсолютную устойчивость к химическим веществам и низкую стоимость. Кроме того, она совершенно не проводит электрический ток. Во время заливки пола используется сетка с ячейкой 45х45 мм. Продается она в рулонах, которые во время монтажа просто раскатываются.

Преимущества армирования

В зависимости от цели выделяется несколько типов стяжки:

• Черновая. Укладывается на опорные плиты или на грунт;
• По плитам перекрытия;
• Для выравнивания бетонного основания для последующего устройства самовыравнивающихся полов;
• По гидроизоляции.

При выполнении черновой, а также при формировании многослойной стяжки с теплоизоляцией всегда выполняется армирование.

Армирование стяжки пола нужно для того, чтобы уменьшить динамические и вибрационные нагрузки на нее. Монтаж сетки в процессе черновой стяжки, которая зачастую делается на немонолитной основе, препятствует ее деформации вместе с основанием.

Преимущества стяжки с армирующей сеткой заключаются в следующем:

1. Благодаря сетке повышаются эксплуатационные качества бетонного пола;
2. На полу не появятся трещины;
3. Сетка позволяет уменьшить толщину стяжки, что не повлияет на прочность;
4. Армирование – лучший вариант для ремонта полов в старых домах.

Процесс армирования

Технология заливки стяжки с армированием идентична обычной. Чаще всего применяется два вида стяжки: с помощью цементно-песчаной смеси и бетонная. В любом случае первым делом следует подготовить основание. Поверхность должна быть очищена от грязи, пыли и мусора и проч. Чтобы добиться лучшей адгезии, основание грунтуется. При необходимости укладывается тепло- и гидроизоляция. Для того, чтобы основание получилось ровным, устанавливают маячки из металлопрофиля. От того, как они размещены, зависит ровность будущей стяжки.

• Определить самую высокую точку чернового покрытия. Это делается с помощью уровня. В найденной точке минимальная толщина стяжки должна быть 40 мм.
• Отметить на стенах выверенную линию разметки, используя уровень.
• Выставить направляющие (маяки). Расстояние между ними не должно превышать 1,5-2 м, а расстояние от стены – 30 см.

Армирующая сетка помещается не на основание, а в толщу бетонного раствора. Специалисты рекомендуют использовать в качестве подложки небольшие кусочки гипсокартона, камень, специальные пластиковые подставки или раствор, алебастра, цемента или гипса. Размер ячеек должен быть таким, чтобы смесь проходила сквозь них беспрепятственно (50х50, 100х100 мм).

Армирующий материал погружается в бетонный раствор полностью. Если сетка укладывается кусками, то она стелется внахлест, с заходом на одну или две ячейки, а части связываются проволокой. После того, как она разложена и закреплена, можно приступать к заливке основания. Раствор выливается частями и разравнивается с помощью правила по маякам.

На протяжении трех-пяти дней стяжку необходимо поливать водой, поддерживая тем самым высокий уровень влажности в помещении. Температура должна быть не менее 20 °C, нельзя допускать сквозняков. Только при соблюдении этих условий цемент не будет растрескиваться. Полностью стяжка высыхает за месяц. Если вы хотите добиться идеально ровной поверхности, поверх стяжки можно нанести тонкий слой самонивелирующегося раствора. Затем можно приступать к монтажу финишного покрытия пола.

Материалы По Теме:

Армирование стяжки пола фиброволокном

В данном материале мы затронем довольно важную тему — армирование стяжки.

Если Вы затеяли ремонт в квартире или загородном доме, то Вам понадобится качественная стяжка пола, которая обеспечит долгий срок службы финишного покрытия (ламинат, плитка, паркет, линолеум и т.д.). Полусухая стяжка пола — идеальный вариант выравнивания пола, который становится наиболее популярным по сравнению с другими видами стяжки. Данный вид стяжки предусматривает использование цементно-песчаного раствора с армирующими элементами.

Почему именно полусухая стяжка?

Метод полусухой стяжки является чем-то средним между сухой и мокрой стяжкой. Эксплуатация напольного покрытия возможна спустя 4 суток, что значительно ускоряет процесс ремонтно-строительных работ. Данный вид стяжки имеет массу преимуществ: используются качественные материалы, после выравнивания и шлифовки покрытие не требует дополнительных обработок. Полученное покрытие не подвержено усадке и трещинообразованию, что так же является огромным плюсом. Выбор полусухой стяжки должен опираться на некоторые факторы:

• Когда необходимо ускорить рабочий процесс и в кратчайшие сроки получить качественное и ровное основание, без перепадов, пригодное под любое финишное покрытие.
• Если присутствует возможность протечек на нижние этажи
• фиброармирование полусухого раствора

Применение армирующей сетки или фиброволокна возможно в различных помещениях.

Преимущества применения фиброволокна

Фибра полипропиленовая для полусухой стяжки – синтетический материал, который состоит из единичных или мультифиламентных волокон, имеющих повышенную адгезию к цементному камню. Изготавливается из полимеров и обладает большим рядом преимуществ:

• Снижает образование трещин и предотвращает усадку смеси при процессе набора прочности цементно-песчаного раствора.
• Благоприятствует активному выводу воздуха из бетонного пола.
• Увеличивает прочность полусухой стяжки и эксплуатационный срок.
• Стяжка после добавления фиброволокна усиливает свои морозостойкие характеристики.
• Улучшаются противоударные свойства и предотвращается истирание бетонного покрытия.
• Благодаря армированию полипропиленовой фиброй значительно улучшается влагостойкость.

Чтобы приготовить цементно-песчаную смесь, армированную фиброволокном, необходимо засыпать в емкость около 120 литров песка, 100 грамм полипропиленовой фибры и 50 килограмм цемента. Затем эту смесь нужно тщательно перемешать и добавить необходимое количество воды. После добавления воды, раствор перемешивается до образования однородной массы и доставляется по специальным шлангам на место проведения работ.

Армирование стяжки пола сеткой цена за работы в Москве

Бетонная и цементно-песчаная стяжка является основой пола большинства квартир и домов в Москве. С ее помощью можно не только выровнять поверхность, но и создать идеальное напольное основание под будущее покрытие. Армирование стяжки при помощи специальной арматурной сетки, позволит уменьшить слой чернового основания, не потеряв в прочностных характеристиках. К тому же технология позволяет значительно сэкономить на материалах.

Чтобы армированная стяжка была качественной, ее устройством должны заниматься профессионалы. Только соблюдая технологию выполнения работ можно получить качественное напольное основание и полы, которые прослужат не один десяток лет.

Если вы ищите специалистов по созданию армированной стяжки, обращайтесь в компанию «Метр Ремонта» и наши мастера подготовят черновое основание к укладке напольного покрытия, выполнив его армирование быстро, качественно и с гарантией.

Армирование стяжки: Достоинства

Арматурная сетка позволяет уменьшить слой раствора, обеспечив таким образом, экономию на материалах. Армирование позволяет упрочнить бетон, сделав его устойчивым к разрушающим воздействиям. При помощи металлической сетки можно получить ровную поверхность, что позволит в итоге создать ровное напольное покрытие вне зависимости от его типа.

Способы армирования

Способы укрепления цементной стяжки различаются по типу используемой арматуры, которая представлена:

• Каркасом из металлических прутьев.
• Металлической сеткой, состоящей из отдельных элементов.
• Каркасом из полипропилена или стекловолокна.
• Фиброволокна.

Этапы армирования

Вне зависимости от того, какой материал будет выбран для армирования бетонной или цементной стяжки, процедура будет иметь следующие этапы, представленные:

• Подготовкой основания. Поверхность очищают от мусора, заделывают дефекты и грунтуют.
• Подготовкой основания под сетку. На стяжке размещают трубки, камни и обрезки металла, на которые укладывают сетку. Ее кладут внахлест, соединяя элементы между собой при помощи проволоки.
• Установкой маяков. Маяковые профили монтируются на участки заполненные цементом.
• Проверкой сетки на прочность. Если сетка уложена надежно, то по ней беспрепятственно можно передвигаться. При ее смещении на сетке делают островки, в которые заливают цементную смесь.
• Заливкой раствора. Помещение заливают раствором, после его просыхания вынимают маяки и выравнивают.

Когда стяжка подсохнет, ее подготавливают под настил напольного покрытия.

Стоимость армирования

На цену армирования влияет разновидность используемых материалов, технология укладки, площадь и особенности помещения, толщина, сроки ремонтных работ. Точную стоимость устройства стяжки назовет мастер после выезда на объект и составления расчетной сметы.

Вы хотите, чтобы напольное покрытие было ровным и долговечным? Тогда начните с создания качественной стяжки и армирования. Все эти процедуры на профессиональном уровне могут выполнить наши мастера, подготовив основание под укладку напольного покрытия в кратчайшие сроки и с гарантией. Обращайтесь.

Армирование стяжки пола сварной сеткой и арматурой

Во время проведения ремонтных работ часто приходится делать стяжку пола. Она необходима для придания поверхности идеальной ровности, а также для звуко-, гидро- и теплоизоляции комнаты.

Какие бывают виды стяжек?

Строители выделяют 2 основных вида стяжки пола. Разница состоит в используемых материалах и способе заливки бетона.

• Первый тип – монолитная стяжка. Для изготовления смеси берутся пенобетон, щебенка и песок. Монолитная стяжка укладывается прямо на голый пол без использования гидро- или теплоизоляции.
• Плавающая стяжка. Этот вид стяжки можно с уверенностью назвать наиболее распространенным в современном мире. Ее главной особенностью можно назвать отсутствие соприкосновения со стенами, а также черновым основанием помещения. Перед заливкой раствора на черновое основание часто укладываются теплоизолирующие либо гидроизолирующие материалы.

Как рассчитать толщину стяжки?

В каждом отдельном случае толщина готовой стяжки рассчитывается в индивидуальном порядке. Прежде всего, она зависит от качества самого основания и его типа. Также на толщину влияет необходимость установки теплого пола.
Строители вывели несколько основных правил определения толщины стяжки:

1. Стяжка составляет не меньше 3 см, если основание относительно ровное и прочное.
2. Если в полу будет находиться система теплого пола, то толщина составляет около 5 см (для электрической системы). Для водяного теплого пола толщина стяжки будет уже 7-10 см.
3. Собираясь делать керамзитную либо песчаную подушку, рассчитывайте минимум на 5 см стяжки.

Почему необходимо армировать стяжку?

В целом, бетонная стяжка пола отличается особой прочностью, если были соблюдены технологии заливки. В этом случае пол прослужит не один десяток лет. Но даже у такой стяжки имеются недостатки. Самым весомым является хрупкость, которая может возникнуть при толщине покрытия менее 7 см. Механические и вибрационные воздействия могут со временем вызвать трещины. Для того, чтобы избежать таких неприятностей, строители рекомендуют использовать армирующую сварную сетку.

С помощью этой сетки можно равномерно распределить нагрузки, которые испытывает стяжка, и сделать пол более прочным.

В основном, армирующую сетку используют в этих случаях:

• Когда стяжка заливается на не очень надежное основание, способное деформироваться. Как правило, речь идет о минеральной вате либо пенопласте, которые нужны для звуко- и теплоизоляции комнаты. Также к непрочным основаниям можно отнести керамзит и щебень, так как мелкие камешки могут перемещаться.
• Когда вам нужно дополнительно укрепить вашу стяжку из-за последующих больших нагрузок на нее.
• Если толщина стяжки составляет менее 7 см. Такой пол считается достаточно хрупким и склонным к растрескиванию, поэтому для укрепления прибегают к армированию.

Для укрепления стяжки выбирают специальную сетку из тонкой арматуры (рифленой проволоки ВР-1). Ее выбор в основном зависит от толщины пола и максимальных нагрузок. Наиболее популярным вариантом является металлическая сварная сетка с размером ячейки 50х50, 100х100, 150х150 и 200х200 мм и толщиной прута 4 или 5 мм..

Типы сеток используемых для армирования

Сегодня покупателям представлен большой выбор армирующих сеток для пола. В основе выбора лежат требования к сетке, например, эластичность, и бюджет, который вы готовы потратить на арматуру.

Металлические сетки

Это наиболее популярный вид сетки для стяжки пола. Ее изготавливают из рифленых стальных прутков, для связки которых используют проволоку, которая завязывается узлом. Как правило, это достаточно длительный и монотонный процесс, поэтому многие останавливают выбор на готовых сетках. Они отлично подходят для усиления конструкции бетонного пола. Недостатком такого типа арматуры можно назвать подверженность коррозии, ослабляющей стяжку. Но при правильном монтаже арматуры этой неприятности можно избежать.
Равномерное распределение нагрузок на стяжку достигается благодаря качественной сетке внутри нее. Сделав армирование, вы сможете предотвратить появление трещин. Так как пруты арматуры имеют свойство растягиваться, они берут на себя почти все напряжение, которое исходит от механического воздействия на стяжку. Даже испытывая значительные растяжения, бетонный пол не разрушается, а его несущая способность только увеличивается.

Наряду со способностью выдерживать серьезные нагрузки, сетки из металла также ценятся за морозостойкость и устойчивость к температурным перепадам. Арматурные каркасы делают стяжку долговечной, так как сетка может служить очень долго.

Чтобы армирование действовало эффективно, важно строго соблюдать технику укладки арматуры. Строители всегда укладывают сварную сетку непосредственно внутрь самой стяжки, как правило, на треть ее толщины. Очень важно проконтролировать, чтобы сетка не располагалась на самом черновом основании, а располагалась в бетоне. Для этого ее немного приподнимают помощью специальных подставок. Если все сделать правильно, то сетка будет выполнять свои функции в самой стяжке, а не под ней. Сегодня можно купить металлическую сетку в разном формате: листах либо рулонах. Для перемещения более удобен компактный рулонный вариант, но скатать их можно только из сетки с диаметром проволоки не больше 3 мм. Листы же могут иметь самые разные размеры, но наиболее ходовыми являются 0,5х2 м и 2х4 м.

Преимущества металлической сетки:

• Высокая прочность
• Устойчивость к перепадам температур
• Морозостойкость
• Способность выдерживать серьезные нагрузки
• Долгий срок службы

Для соединения прутьев между собой используются сварной аппарат. Чаще всего диаметр арматуры колеблется от 2,5 до 6 мм. Самыми популярными являются прутки в 4 мм. Из прутьев делается сварная сетка с разным размером ячеек (5-20 см). Чем меньше ячейки, тем прочнее будет армирование.

Пластиковые сетки

Если ваша стяжка будет менее 7 см тощиной и не будет испытывать больших нагрузок, то металлическую арматуру можно заменить на пластиковый аналог.

Главным отличием такого вида армирующей сетки от классической металлической можно назвать ее высокую эластичность и низкий вес. Благодаря этому она отлично растягивается без деформаций. Наиболее ходовым вариантом сетки являются рулоны по 1-4 м шириной и 10-50 метров длиной. Рулоны обладают небольшим весом, поэтому их легко перевозить с места на место. Кроме того, это сильно облегчает процесс монтажа сетки на стяжку в отличие от металлической арматуры. Укладка также ускоряется благодаря тому, что пластик режется намного легче, чем металл.

Еще один неоспоримый плюс пластиковой сетки – устойчивость к ржавлению. Она не подвергается воздействию окружающей среды и надолго сохраняет свои первоначальные качества.

Преимущества армирующей сетки из пластика:

• Хорошая эластичность
• Устойчивость к растяжению
• Отсутствие реакции с химическими веществами
• Удобство использования
• Применение в помещениях любых форм
• Отсутствие помех для работы бытовой техники и смартфонов
• Приемлемая цена

Сетка из стекловолокна

Сегодня на рынке также можно встретить армирующую сетку для стяжки пола из стекловолокна. Ее делают из алюмоборосиликатного стекла, а размер ячеек колеблется от 4 до 6 мм.

Покупателю предоставляется выбор из нескольких торговых марок сетки. Чтобы материал был более прочным и надежным, его обрабатывают щелочестойкими составами. Если вы выбираете сетку самостоятельно, обязательно обращайте внимание на этот нюанс. Как известно, состав стяжки имеет щелочную реакцию. Если стекловолокно не будет обработано специальным средством, то через несколько лет оно просто растворится в бетоне. Чтобы избежать таких последствий, сетки пропитываются необходимым составом. Стекловолокно завоевывает все больше популярности благодаря своему маленькому весу и почти полному отсутствию сильной нагрузки на черновое основание.

Плюсы стекловолоконных сеток:

• Маленький вес
• Стойкость к перепадам температуры
• Удобство монтажа
• Стойкость к растяжению
• Нерастворимость в бетоне (при условии обработки пропиткой)
• Стойкость к воздействию воды

Техника укладки стекловолоконной сетки такая же, как и для других типов сетки. Выбирая стекловолокно, помните, что оно не подходит для тех помещений, где существует возможность возникновения пожара. Этот материал может выдерживать температуру только до 200 градусов.

Основные правила армирования стяжки

В целом, процесс армирования бетонного пола не очень сложен. Однако здесь есть ряд важных нюансов, которые необходимо соблюдать для того, чтобы стяжка была качественной.

• Какой бы армирующий материал вы ни выбрали (металл, пластик), нужно следить, чтобы он находился в толщине бетона, а не снаружи. Чтобы проконтролировать это, нужно заранее разложить арматуру и только потом начать заливку.
• Сетка должна лежать таким образом, чтобы не мешать бетонному раствору равномерно распределяться под ней.
• У сетки и бетона должно быть хорошее сцепление. Заранее убедитесь, что на арматуре нет грязи или масляных пятен.
• Сетка должна полностью покрываться раствором, иначе на оголенных участках может образовываться ржавчина.

Технология укладки армирующей сетки

Технологию армирования стяжки опишем на примере укладки сварной сетки.

1. Подготовка чернового покрытия. Для большего удобства проведения работ нужно предварительно хорошо подготовить основание к укладке бетона. Необходимо демонтировать старое покрытие, а затем очистить черновой пол от грязи.
2. Укладка чернового покрытия. Чаще всего для дополнительной звуко- и теплоизоляции используется пенопласт или минвата. Также в ряде случаев в качестве чернового покрытия может выступать керамзит, благодаря чему удается сэкономить раствор и сделать стяжку более легкой.
3. Укладка сетки. После подготовки чернового покрытия наступает черед армирующего материала. Прежде всего, необходимо уложить пароизоляционную пленку. Затем на ней нужно разложить подготовленную сетку. Обратите внимание, что ее нельзя укладывать прямо на черновое покрытие. Чтобы сетка располагалась на высоте 2-3 см, под нее подкладываются либо готовые подставки, либо куски гипсокартона или утеплителя. От стены надо отступать пару сантиметров, а нахлест сеток между собой должен составлять одну ячейку.
4. Расстановка маяков. Если вы хотите получить идеально ровную стяжку, используйте маяки. Чаще всего они производятся из металлопрофиля. Для начала надо определить самую высокую точку вашего чернового покрытия. В этом месте ваша стяжка обязательно должна иметь толщину как минимум 4 сантиметра. Затем необходимо воспользоваться монтажным или профессиональным лазерным уровнем для нанесения отметок, по которым будет проходить верхняя граница готовой стяжки.

Как правило, стандартное расстояние между маячками составляет 1,5 метра. От стен они должны отходить максимум на 30 см. Если не придерживаться этих правил, то покрытие может получиться кривым. Маяки раскладываются параллельно самой длинной стене комнаты. Для соблюдения строгой горизонтальности специалисты советуют натянуть тонкие нити из капрона между стенами точно на уровне разметок. Это поможет рабочим правильно сориентироваться и поднять профиль до правильной высоты. Закрепить маяки на заданной высоте можно при помощи гипсового раствора.

5. Залитие бетона. Когда маяки выставлены, можно приступать к замешиванию цементного раствора. Он не должен быть очень густым. Далее раствор нужно аккуратно вылить на сетку.
6. Распределение состава. Когда весь раствор вылит, его надо аккуратно разровнять при помощи специального правила, ориентируясь при этом на маяки.
7. Снятие маяков (опционально). Мнение профессионалов насчет того, надо ли вынимать маяки, расходится. Некоторые строители убеждают, что их не нужно убирать. Чтобы сделать поверхность стяжки идеальной, ее можно залить самовыравнивающейся смесью (порядка 3-5 мм). Это поможет скрыть металлопрофили.

Если же вам нужно вынуть их, то делать это нужно сразу, как только образуется опорная поверхность. Обычно это происходит через 3-5 часов после заливки. Когда маяки вынуты, пустоты необходимо залить цементным раствором и выровнять правилом.

Когда все закончено, надо дать стяжке хорошо просохнуть. Во избежание образования трещин на ее поверхности первые три дня ее надо проливать водой и поддерживать высокую влажность в помещении. Для этого стоит держать балкон и окна плотно закрытыми. Полностью стяжка будет готова через 3 или 4 недели.

Видеоурок: армирование стяжки поля сварной сеткой

Читайте также:

Армирование стяжки в Москве — эффективное армирование бетонного пола

Армирование стяжки необходимый и важный этап при устройстве бетонного пола. Армирование бетонных полов не только продлевает срок службы промышленных полов, но и дает возможность эксплуатировать промышленные бетонные полы с максимальными интенсивными нагрузками. Хорошее армирование бетонных полов предотвратит от нежелательного образования трещин в полах и увеличит прочность и износостойкость бетонной плиты промышленного пола.

При высоких эксплуатационных нагрузках чаще всего используется в качестве армирования пола арматурные каркасы в один или два слоя арматуры или арматурных сеток диаметром 14, 12 или 10 мм с шагом в 200 мм или 150мм (в зависимости от заданных нагрузок). Когда нагрузка на бетонный пол не очень велика, армирование стяжки производят из сетки дорожной (как правило с шагом 150*150 диаметром 5 мм). Арматурное армирование можно совместить так же с армированием из фибры стальной. Что только улучшит прочностные характеристики пола.

Армирование бетонных полов металлической фиброй само по себе является прекрасным укреплением. Фибра металлическая дает возможность уменьшить толщину бетонного пола при сохранении несущей способности бетонной плиты. Существенно экономит время на монтаж арматурного каркаса. При армировании бетонных полов металлической фиброй (фиброй стальной) увеличивается вибрационная стойкость бетонной плиты, так как фибра работает на всю толщину бетонной плиты. Обеспечивается износоустойчивость и высокое сопротивление ударным нагрузкам, а так же металлическая фибра удерживает трещины от расширения.

Устройство бетонных стяжек

При устройстве бетонных стяжек под пешеходные нагрузки так же в качестве армирования используется полипропиленовое волокно. При добавлении в бетонный раствор полипропиленового волокнаувеличивается морозостойкость бетона, снижается образование усадочных микротрещин в бетонной стяжке, повышается износостойкость поверхности, увеличивается водонепроницаемость бетона, а так же повышается прочность на сжатие и изгиб.

Правильное армирование пола — залог долговечной эксплуатации! И как показывает практика, не стоит экономить на этом. Ведь армирование пола позволяет полам с промышленными нагрузкамиоставаться надежными, долговечными, качественными и устойчивыми к динамическим и ударным нагрузкам. А для того, что бы правильно подобрать тип армирования пола, конечно же, необходимо знать предполагаемые нагрузки на промышленное покрытие и характеристики основания.

Специалисты нашей компании помогут вам правильно выбрать тип армирования исходя из характеристик и назначения вашего промышленного покрытия

Армирование стяжки, материалы для армирование стяжки

Армирование стяжки пола — важный этап в стяжке. Бетонная или цементно-песчаная стяжка пола – проверенное временем покрытие и отработанная до мелочей технология. При правильном приготовлении бетонной смеси, армировании стяжки пола и укладке, стяжка прослужит десятки лет без ремонта.

Если стяжка уложена на недеформируемое основание и не должна выдерживать динамические или ударные нагрузки, или нагрузки невелики, то армирование стяжки пола необязательно, бетон отлично справится. Выравнивающие стяжки из раствора в жилых домах, выполненные по железобетонному основанию, имеют толщину 25-50 мм и не подвергаются растяжению, поэтому их не армируют.

Но если стяжка выполнена на подвижном основании и возможен изгиб или растяжение, то без армирования стяжки пола не обойтись. Бетон, как известно, на растяжение не работает. Стяжка, залитая на упругом основании, работает как железобетонная плита, то есть выдерживает усилия сжатия, изгиба и растяжения. Поэтому, чтобы стяжка не трескалась, в нее вводят арматурную сетку или каркас, которые воспринимают растягивающие усилия.

Когда нужно армировать стяжку

Армирование стяжки необходимо в следующих случаях:

1. Толщина стяжки более 50 мм
2. Есть значительные локальные нагрузки – тяжелые станки, печи или камин
3. Основание, на которое залита стяжка, ненадежно – «плавает». Это может быть грунт, подушка из песка или гравия, или теплоизоляционный слой из мин ваты, пенополистирола в составе пирога пола. В этих случаях стяжка будет изогнута, а ее нижняя поверхность растянута под собственным весом бетона и нагрузкой.

Материалы для армирования стяжки

Армирование стяжки выполняется с помощью следующих материалов:

1. Сетки и каркасы из арматурной стали и проволоки. Применяют как сварные, так и вязаные сетки
2. Пластмассовые полимерные сетки
3. Сетки из стекловолокна
4. Полипропиленовое, базальтовое и стеклянное фиброволокно, а также стальная фибра, в том числе анкерная при больших нагрузках на стяжку

Армирование металлическими сетками

Сетками армируют толстые стяжки пола цехов, гаражей, зданий с большими скоплениями людей – торговыми центрами, крупными офисами. Стальные сетки сохраняют форму стяжки и воспринимают усилия растяжения, гарантируя работу стяжки на десятки лет без ремонтов.

Арматурные сетки заводского изготовления из проволоки Вр-1 диаметрами от 3 до 6 мм имеют ячейки с размерами от 50 до 200 мм. Ячейки могут быть как квадратными, так и прямоугольными. Чем меньше ячейка и больше диаметр проволоки, тем больше густота армирования и прочность. Наиболее ходовые сетки – диаметром 3,4,5 мм и ячейкой 100*100; 150*150 и 200*200 мм, соединение осуществляется способом контактной сварки.

Форма поставки сеток – карты, или листы, и рулоны. Размеры листов стандартные – 1*2 м, 2*4 м и т. д. Рулонные сетки стандартно имеют ширину один – полтора метра и длину до 25 м. Рулонные сетки изготавливают только из проволоки диаметром до 3 мм.

Плюсы металлических сеток – долговечность, температурная стойкость, высокая прочность. Сетки распределяют нагрузки в толще стяжки, повышают ее прочность и несущую способность. Сетка укладывается в растянутой нижней зоне стяжки. При армировании металлической сеткой необходимо соблюдать защитный слой бетона. Для укладки сеток используют густой раствор, но практичнее недорогие и надежные пластиковые фиксаторы – стульчики. Подручные материалы вроде кусков гипсокартона или дерева использовать не рекомендуется, они ослабляют бетон растянутой зоны. Куски кирпича, особенно силикатного, примененные вместо фиксаторов, работают мочалками и высасывают из бетона воду, необходимую для гидратации, чего допускать нельзя.

Стальная арматурная сетка решает несколько задач – перераспределяет усилия в толще стяжки, упрочняет стяжку и предотвращает деформации, могущие вызвать просадку, трещины, сколы и выбоины в бетоне.

Порядок работ по армированию стяжки металлической сеткой

Работы выполняются в следующей последовательности:

1. Подготовка поверхности под стяжку – очистка от мусора, обеспыливание
2. Заделка щелей и трещин цементно-песчаным раствором или шпаклевками
3. Грунтовка. Проникающий грунт повышает адгезию
4. По проекту – выполняют гидроизоляцию, звуко– и теплоизоляцию
5. Выставляют маяки для определения высоты стяжки. Пользуясь лазерным нивелиром или уровнем отмечают по стенам помещений высоту стяжки и устанавливают горизонт. От горизонтальной линии замеряют расстояния до уровня основания. Высоту стяжки отмеряют от самой верхней точки основания, откладывая от нее минимальное расстояние 30 мм.
6. Укладывают арматурную сетку на фиксаторы. Нахлест должен быть не меньше одной ячейки сетки
7. Выставляют по уровню маяки, материалом может быть деревянная рейка, стальной или пластиковый профиль, важно, чтобы маяк был зафиксирован и не сдвинулся при заливке бетоном. Маяки должны быть выставлены точно по горизонтали, их поверхность будет вровень с заливаемой стяжкой. Расстояния между маяками выбираются так, чтобы правилом для выравнивания стяжки было удобно «вытягивать» бетон между маяками, примерно около одного метра
8. Бетонную или растворную смесь заливают на участки между маяками и вытягивают правилом
9. Маяки вытаскивают из свежего бетона через 3-5 часов, в зависимости от условий твердения и сразу выполняют заделку раствором
10. Уход за стяжкой проводят по обычной технологии – поверхность не должна пересыхать. Механические воздействия на свежий бетон недопустимы, стяжку закрывают пленкой, в жару поливают водой. При нормальных условиях бетон набирает 70% заданной прочности на седьмые сутки.

Армирование стяжки полимерной сеткой

Армирование пластиковыми сетками выполняют так же, как и стальными – в нижней трети слоя стяжки.

Преимущества пластиковой сетки

Пластиковые сетки имеют следующие преимущества:

1. При высокой прочности на растяжение – малый вес и хорошая эластичность, легкие в перевозке и монтаже
2. Химически инертны, не ржавеют, не гниют, не разрушаются
3. Не создают радиопомех
4. Недорогие, экономят деньги и трудозатраты

Сетки из полиэтилена и полипропилена используют для усиления малонагруженных стяжек, с толщиной не более 80 мм. Сетка общестроительная пластиковая (ОСС) применяется не только для стяжек, но и для кладки, отделочных работ, устройства ограждений и пр.

Сетка выпускается в рулонах длиной до 60 м, шириной до 4 м. Легко транспортируется и хранится по причине химической инертности и малого веса. Резка ее не составляет проблем. Особые преимущества ОСС имеют в устройстве теплых полов.

Армирование стекловолоконными сетками

Материал для изготовления стеклосеток – алюмоборосиликатное стекло, волокна связывают ажурным переплетением, сетки имеют мелкую ячейку.

Для армирования стяжек подходят не все стеклосетки, а только покрытые щелочестойкими пропитками, или изготовленные из щелочестойкого стекла. При покупке нужно внимательно изучить техническую характеристику. Сетки марок ССП-95; СССДор-330 используются в дорожном строительстве и для армирования бетонных конструкций. Стекловолокно, покрытое защитным слоем, сохранит структуру и не разрушится в щелочной среде бетона.

Стекловолоконные сетки обладают высокой прочностью на разрыв, но легкие, просты в монтаже, хранении и перевозке, их можно перенести вручную. Наибольшая температура, которую может выдержать стекловолокно сеток — 200⁰С. В бетоне стяжки стекловолоконная сетка работает так же, как полимерная, увеличивает трещиностойкость и несущую способность стяжки.

Армирование стяжек фиброволокном

Фибра добавляется в бетон при замесе, в количестве по технической характеристике производителя. Засыпают фибру мелкими порциями, чтобы не получить вместо однородного раствора неразмешанные «ежики» из комков волокон. Вода при замесе так же добавляется частями, основная часть – в конце замеса. Иногда фибру в начале замеса смешивают с цементом.

Плюсы армирования стяжки фиброй

Армирование фиброй имеет отличия и свои плюсы по сравнению с сетками и каркасами:

1. Облегченная технология армирования и возможность комбинирования фибры со всеми другими способами усиления конструкций
2. Бетон получает равномерное трехмерное армирование, усиление по всему объему и всем направлениям. В одном кг полипропиленовой фибры содержится более 200 млн волокон.
3. Увеличение морозостойкости и устойчивости к температурным перепадам
4. Увеличение водостойкости и стойкости к истиранию
5. Значительное увеличение трещиностойкости под нагрузками, снижение риска появления усадочных микротрещин в бетоне

Видов фибры для бетона очень много, от анкерной стальной до тончайшей стекловолоконной, длины волокон от 4 до 80 мм. Фибру производят способами резки и гнутья стальной проволоки, получая прямую, волновую или анкерную разновидности, получают способом фрезерования слябов, экстрагируют из расплава металлов, получают путем рубки из листовой холоднокатаной стали или нержавейки. Базальтовую, или каменную, фибру делают из расплавов горных пород. Способы изготовления полипропиленовых фибр проще – горячую пластичную массу пропускают через фильеры и режут, иногда обрабатывают специальными составами для упрочнения. Это вид фиброволокна самый дешевый, но вполне эффективный. Историки говорят, что фиброармирование имеет древнюю историю, со времен египтян. Бетон древних пирамид, возможно, усилен трехмерным армированием — путем добавки овечьей шерсти!

Важный момент – фибра как армирующий элемент работает в толще бетона и предотвращает раскрытие трещин. Если нагрузка больше, чем выдержит бетон, то от излома в растянутой зоне фибра конструкцию не спасет. В случае значительных локальных или динамических нагрузок на стяжку пола, устроенную по грунту, например, в гараже, без армирующей стальной сетки не обойтись.

Для тонких слабонагруженных стяжек, используют фибры стеклянные и полипропиленовые. Если стяжка должна выдерживать значительные нагрузки, рационально применение металлических фибр. Каменная фибра (базальтовая) – используется для бетонных конструкций, работающих в агрессивной среде.

Армирование стяжки сетками ЦПВС

Цельнометаллическая просечно-вытяжная сетка (ЦПВС) используется для устройства наливных полов как связующее, и в стяжках.

Сетка ЦПВС изготавливается из цельных металлических листов, минимальные толщины нитей сетки – 1,25 -2 мм, диагонали ячеек от 20*50 мм до 60*120 мм.

Пол с сеткой ЦПВС выдерживает очень высокие нагрузки, практически невозможные ни в жилых помещениях, ни в гаражах. И стоимость этих изделий высока. Но все же применение им есть – для создания теплого пола эти сетки незаменимы. Цельность их структуры позволяет теплу распределяться быстро и равномерно по массиву пола, теплоотдача их повышается. Кроме того, значительно увеличивается звукозащитные свойства, кроме того, в случае появления усадочных трещин в стяжке сетка не дает стяжке расслаиваться. В монтаже эти сетки проще, чем традиционные арматурные.

Армирование стяжки | Группа напольных покрытий

Михал Дубрава о преимуществах армирования стяжки

ЗДЕСЬ я рассмотрю критерии эффективности различных типов изделий для усиления стяжки, доступных на рынке.
Давление времени и затрат на подрядчиков может привести к тому, что важные этапы строительства будут упущены. Использование армирующего материала при укладке стяжки иногда рассматривается как «дополнительный» шаг.
Однако пропуск усиления возлагает ответственность на спецификаций и подрядчиков, оставляя их ответственными за любые последующие сбои и рискуя столкнуться с дорогостоящим счетом за исправление ситуации, если трещины появляются и со временем разрастаются.
Нет законодательства, предписывающего использование таких материалов, но испытания доказали огромные преимущества, которые они могут принести при строительстве здания, обеспечивая долгосрочную экономию.
Как следует из названия, он улучшает прочность стяжек, что является важным элементом довольно трудоемкого и дорогостоящего процесса. Поэтому стоит снизить требования к дальнейшему обслуживанию. Сама стяжка — это усадка в процессе высыхания. В результате на поверхности образуются трещины, поэтому поверхность становится неровной и может вызвать проблемы в дальнейшем в течение срока службы.
Армирование поддерживает структуру пола, уменьшая вероятность появления трещин и получения гладкой отделки хорошего качества. Традиционная проволочная сетка является популярным выбором для армирования стяжки, в то время как полипропиленовые рубленые волокна также являются другим вариантом, который считается более эффективным для неограниченных стяжек или для полов с подогревом.
Благодаря исследованиям и разработкам продуктов и тщательному тестированию, теперь есть решения для решения некоторых из наиболее распространенных проблем, с которыми специалисты по напольным покрытиям сталкиваются ежедневно.
Три основных критерия безупречной отделки: уменьшение количества появляющихся трещин, уменьшение их размера, если они действительно появляются, и получение гладкого и прочного окончательного слоя после высыхания.
Хотя трещины не создают структурных проблем, они могут значительно затруднить укладку плитки или смолы. Период высыхания длится 28 дней после нанесения, поэтому часто остается достаточно времени для протекания химических реакций.
Если арматура не используется, трещины начинают появляться практически сразу.Испытания показали, что сетки из стекловолокна могут уменьшить трещины на поверхности на 60% по сравнению с металлической сеткой.
При рассмотрении размера трещин, которые действительно образовались, были проведены испытания на изгиб, которые показали, что сетки из стекловолокна приводят к уменьшению отверстий на 50% по сравнению с полипропиленовыми волокнами, при этом достигается плоская и гладкая поверхность для обработки.
Гладкая поверхность создает идеальную основу для облицовки плиткой или для инновационных решений, таких как пол с подогревом. Хотя для таких проектов часто выбирают рубленые волокна, они создают неровности на поверхности, поскольку части волокон выступают из стяжки. Затем потребуется шлифовальный станок для пола, поэтому проект будет увеличен, а стоимость найма оборудования и навыков рабочих должна быть учтена. Ремонт полов с подогревом может быть дорогостоящим, поэтому важно максимально снизить риск. Сетки из стекловолокна
предлагают армирующую ткань для строительных растворов и штукатурок, подходящую для всех типов жидких и традиционных типов стяжек, чтобы обеспечить стабильное, прочное и долгосрочное решение для армирования.
Михал Дубрава — менеджер по продукции Saint-Gobain Adfors www.vertexmesh.com

эта статья была воспроизведена из журнала Contract Flooring Journal. Вы можете найти их на сайте www.contractflooringjournal.co.uk.

Армирование стяжки — Что за трещина

Усадка, скручивание и растрескивание могут привести к проблемам с полом. Использование армирования может уменьшить их воздействие и повысить прочность пола.

Прежде чем мы начнем с этого сообщения в блоге, мы должны уяснить, что существует множество продуктов, спецификаций архитекторов и условий, связанных с проектами, которые необходимо учитывать, и что вам всегда следует обращаться за профессиональной консультацией. Наше намерение здесь — пролить свет на эту тему, и когда мы говорим «усиление», мы не имеем в виду «структурный».

Основная цель армирования стяжек — контролировать усадку, скручивание и растрескивание, которые часто появляются в процессе высыхания, и придает черным полам дополнительную прочность для большей устойчивости к ударам. Когда возникает трещина, арматура отклоняет напряжение, замедляя распространение трещины, сводя к минимуму ее ширину и распространение. Армирование стяжки бывает двух видов: полипропиленовые волокна и армирующая сетка.Некоторые подрядчики, выполняющие стяжку, могут регулярно использовать арматуру в своей работе, если нет веской причины не делать этого.

ПП волокна

Полипропиленовые волокна или полипропиленовые волокна добавляются для того, чтобы стяжка лучше выдерживала нагрузки и микротрещины, которые могут возникнуть естественным образом во время высыхания. Повышая устойчивость стяжки к растрескиванию, полипропиленовые волокна предотвращают образование больших трещин, сводя к минимуму опасность преждевременного разрушения стяжки. Равномерно распределенные в стяжках полипропиленовые волокна также повышают устойчивость стяжки к истиранию и ударам, уменьшая при этом проблемы на поверхности и риск расслоения.Расслоение, определяемое как разделение стяжки пола на слои, происходит, когда вода и / или воздух задерживаются внутри стяжки (например, когда окончательная отделка пола укладывается до оптимального высыхания стяжки). Волокна ПП обычно используются в конструкциях со связанными, несвязанными и плавающими стяжками, а также в стяжках, устанавливаемых поверх труб теплого пола.

Арматурная сетка

Арматурная сетка используется в цементных стяжках для отклонения внутренних напряжений, которые могут привести к растрескиванию на стадии высыхания, а также в приложениях, предназначенных для выдерживания больших нагрузок.Согласно BS 4483, D49 (и проволочная сетка в определенных обстоятельствах) может применяться для увеличения прочности на сжатие и изгиб стяжек, увеличения изгибающего момента (точки, в которой стяжка изгибается под действием внешних сил) и снижения риска. от усадочных трещин вокруг труб и дневных стыков. Чтобы снизить риск растрескивания, необходима минимальная ширина арматурной сетки, и стяжка должна быть уложена на минимальной глубине над трубопроводом, детали которого требуют тщательной спецификации и подлежат техническим характеристикам продукта.Хотя сетку D49 обычно рекомендуется размещать в дневных швах, наши специалисты предпочитают кирпичные стяжки, которые не только проще в использовании, но и обеспечивают прочную, прочную конструкцию, способную выдерживать широкий диапазон напряжений и нагрузок.

Одна или несколько трещин редко нарушают целостность стяжки пола. Фактически, разравниватель может успешно применить ряд корректирующих мер для устранения трещин и получения высококачественного основания в соответствии со спецификациями. Однако использование армирования может помочь избежать трудоемкого и дорогостоящего ремонта.

Тип армирования всегда следует выбирать в зависимости от типа стяжки, метода смешивания, глубины стяжки и ожидаемых нагрузок. Армирование используется в традиционных и некоторых модифицированных стяжках, но не в ангидридных составах. Хотя полипропиленовые волокна и армирующая сетка могут использоваться в самых разных областях, они не могут заменить конструкционную сталь. В этом случае необходима рекомендация инженера-строителя или архитектора.

ПОЧЕМУ ТЕСТИРОВАНИЕ РАЗДЕЛА МОЖЕТ ЭКОНОМИТЬ ВРЕМЯ И ДЕНЬГИ ВАШЕМУ ПРОЕКТУ?

Загрузите бесплатное Практическое руководство по испытанию стяжки здесь.

Стяжка пола

Стяжка пола обычно представляет собой цементный материал, состоящий из цемента с острым песком в соотношении 1: 3 или 1: 4,5. Его можно наносить либо на твердую плиту первого этажа из монолитного бетона, либо на сборную железобетонную плиту пола. На рынке представлено множество запатентованных стяжек, информацию о которых можно получить у производителя.

Приложение

Стяжку можно приклеивать непосредственно к основанию или укладывать несвязанной на подходящую влагонепроницаемую мембрану, которую кладут поверх плиты. В качестве альтернативы он может быть нанесен в качестве плавающего покрытия поверх слоя жесткого изоляционного материала. Это приложение подходит для использования с водопроводными трубами для теплого пола.

Если требуется армирование, оно может быть в виде мелкой металлической сетки, волокон, которые обычно являются полипропиленовыми, или мелкой стеклянной сетки.

Стяжку можно оставить как готовую, либо выровнять, чтобы получить гладкую поверхность, на которую можно положить указанное напольное покрытие или отделку.

Готовые смеси из песка и цемента, которые смешиваются на заводе и затем доставляются на строительную площадку, обеспечивают дополнительную гарантию качества по сравнению с стяжками, смешанными на месте, и обеспечивают более однородный материал.

Некоторые производители предлагают перекачиваемые стяжки, обеспечивающие очень ровную отделку. Большинство этих стяжек представляют собой ангидридные соединения на основе связующего на основе сульфата кальция. Они наносятся быстрее, чем традиционная цементно-песчаная стяжка, и их можно наносить до минимальной толщины 25 мм, если она приклеена, 30 мм, если она не склеена, или 35 мм, если требуется плавающая отделка.Их также можно использовать в сочетании с системами теплого пола, где требуется минимальное перекрытие 30 мм для труб. С помощью этих стяжек можно укладывать до 2 000 м² в день.

Традиционные цементно-песчаные стяжки

Связанная стяжка приклеивается к плите или субстрату ниже, и основной способ, по которому стяжка выходит из строя, заключается в нарушении связи между стяжкой и основанием. Это более вероятно, если стяжка будет слишком толстой. Несвязанная стяжка отделяется от плиты или основания ниже, и основной способ, по которому несвязанная стяжка не срабатывает, — это приподниматься или скручиваться.Это более вероятно, если стяжка будет слишком тонкой. Следовательно, стяжка должна быть тонкой, обычно менее 50 мм. Стяжки без склеивания должны быть толстыми, обычно 70 мм или более, и 100 мм или более, если необходимо избегать скручивания.

Правильное указание глубины и типа стяжки начинается на ранних этапах процесса проектирования. Вопросы, определяющие дизайн стяжки, включают архитектурно заданную отделку пола, допуски на строительство и обеспечение провалов. Также могут быть требования к конструкции, такие как предотвращение непропорционального обрушения и развития композитного воздействия с бетонной плитой внизу.Иногда от использования стяжки можно отказаться.

Это может быть достигнуто путем определения более жестких допусков на строительство и / или структурной отделки, которые подходят для непосредственного приема напольных материалов. Если необходима стяжка, это может быть либо традиционная стяжка из цементного песка, либо недавно разработанная собственная самовыравнивающаяся стяжка с перекачкой. Эти типы объясняются ниже вместе со списком соответствующих определений и указаниями по глубине стяжки.

Определения стяжки

Есть определенные определения, касающиеся определения стяжек. В этой статье мы использовали определения из BS8204 и BS EN 13318:

• Выравнивающая стяжка — стяжка, обработанная соответствующим образом для достижения определенного уровня и укладки окончательного пола. Это не влияет на структурные характеристики пола.
• Износостойкая стяжка — стяжка, служащая настилом. Этот термин ранее назывался бетонным покрытием высокой прочности. Он также используется для обозначения структурных покрытий, а также поверхностей износа.
• Bonded — стяжка, уложенная на механически подготовленное основание с целью максимального увеличения сцепления.
• Несвязанная — стяжка намеренно отделена от основания с помощью мембраны.
• Плавающая стяжка, уложенная на звуко- или теплоизоляцию. Это разновидность несвязанной стяжки.
• Цементно-песчаная стяжка — стяжка, состоящая из материала стяжки, содержащего песок с максимальным размером заполнителя до 4 мм.
• Мелкая бетонная стяжка — стяжка, состоящая из бетона с максимальным размером заполнителя 10 мм.
• Самовыравнивающаяся стяжка с подачей насосом — стяжка, смешанная до жидкой консистенции, которую можно перекачивать насосом к месту укладки, и которая будет течь в достаточной степени (с перемешиванием влажного материала или без него), чтобы дать требуемая точность уровня и ровность поверхности.
• Скручивание — деформация краев стяжки вверх, вызванная неравномерной усадкой.

Следует отметить, что самовыравнивающиеся стяжки часто называют самовыравнивающимися стяжками.

Какой тип стяжки?

Стяжки цементно-песчаные

Это традиционные стяжки, подходящие для всех областей применения, если они указаны правильно. Самый большой недостаток — время высыхания; BS 8203 оценивает время высыхания песчано-цементной стяжки как один день на каждый миллиметр стяжки толщиной до 50 мм.Дополнительную информацию о времени сушки можно найти в Кодексе.

Самовыравнивающиеся стяжки с перекачиваемой системой из сульфата кальция

Эти стяжки можно укладывать приклеенными или несвязанными. Их можно укладывать на гораздо больших площадях, чем цементно-песчаные стяжки, около 2000 м ² / день. Однако их нельзя использовать с арматурой, поскольку сульфат кальция вызывает коррозию стали во влажных условиях. Эти стяжки также обычно не подходят для использования во влажных условиях или там, где может произойти намокание.Все эти стяжки являются запатентованными продуктами и поэтому различаются от одного поставщика к другому, поэтому приведенные здесь рекомендации являются общими, и перед указанием следует проконсультироваться с производителем. Если они предназначены для использования в качестве изнашивающейся (структурной) стяжки, следует проконсультироваться с производителем.

Толщина выравнивающей стяжки

Выравнивающая стяжка может быть выбрана по разным причинам. Это может быть для обеспечения более гладкой и плоской поверхности, чем можно получить с помощью конструкционной плиты.Выравнивающие стяжки также используются для обеспечения водопадов или для создания зоны отделки, в которой могут быть размещены различные типы полов.

В наши дни обычное применение — выравнивающая стяжка для полов с подогревом.

Стяжка цементно-песчаная

Рекомендации по выравниванию стяжки приведены в BS 8204, часть 1, в которой рекомендуется, чтобы минимальная толщина приклеиваемой выравнивающей стяжки составляла 25 мм. Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, указанная толщина обычно должна составлять 40 мм (с допуском ± 15 мм), что обеспечивает минимальную толщину стяжки 25 мм.

Однако в отчете 184 CIRIA рекомендуется принять допуск ± 10 мм при номинальной глубине 35 мм. Это сводит к минимуму риск отслаивания, но следует отметить, что допуски, указанные для верхней поверхности основного бетона, должны быть совместимыми. Если стяжка должна быть больше 40 мм, доступны следующие варианты для снижения риска отслаивания:

• Используйте модифицированную стяжку или добавки, чтобы уменьшить возможность усадки.
• Используйте тонкую бетонную стяжку, которая снижает вероятность усадки, она успешно использовалась до 75 мм.

Самовыравнивающаяся стяжка на основе сульфата кальция, наклеиваемая насосом

Рекомендации по накачиваемым самовыравнивающимся стяжкам приведены в BS 8204, часть 7, в которой рекомендуется, чтобы минимальная толщина стяжки со стяжкой составляла 25 мм. Производители указывают максимальную толщину до 80 мм, поэтому ограничения на общую толщину меньше. Можно удобно указать номинальную глубину 40 мм с допуском ± 15 мм.

Стяжка цементно-песчаная несвязанная

Толщина стяжки должна быть не менее 50 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 70 мм.Однако в стандарте BS 8204-1 подчеркивается, что существует высокий риск скручивания стяжки при использовании несвязанных и плавающих выравнивающих стяжек. Чтобы свести это к минимуму, стяжку следует либо укрепить по швам, либо сделать толщиной 100 мм и более.

Самовыравнивающаяся стяжка без связующего с сульфатом кальция, перекачиваемая насосом

Толщина стяжки должна быть не менее 30 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 45 мм с допуском ± 15 мм.

Толщина стяжки (структурного покрытия)

Стяжка стяжка

Рекомендации по износостойкой стяжке приведены в BS 8204, часть 2, в которой рекомендуется, чтобы минимальная толщина склеиваемой стяжки должна составлять 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки в части 1).

Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, рекомендуемая толщина составляет 40 мм. Однако руководство в отчете CIRIA 1843 рекомендует принять допуск ± 10 мм при номинальной глубине 30 мм.Спецификация базовой бетонной поверхности должна быть совместимой. В некоторых случаях расчетную толщину необходимо увеличить до более 40 мм, но следует отметить, что существует повышенный риск отслоения.

Для пустотелых элементов, которые часто имеют изгиб вверх, особенно для более длинных пролетов, следует указывать номинальную толщину 75 мм, а не 40 мм.

Риск отслоения снижается, поскольку обычно используют бетон класса C25 / 30 или выше и арматуру сетки. Использование бетона, а не песчано-цементной стяжки снижает возможность усадки, а арматура, в частности, контролирует усадку при высыхании. Это должно обеспечить достаточную глубину в середине пролета (т. Е. Точку максимального изгиба), чтобы обеспечить притирку арматуры, сохраняя при этом покрытие обеих поверхностей. Даже в этом случае могут потребоваться свободные стержни или сетчатая арматура с «летающими концами», чтобы обеспечить притирку арматуры около точки максимального прогиба.

Стяжка несвязанная

Стяжка должна иметь толщину не менее 100 мм, но для сведения к минимуму риска скручивания следует рассмотреть возможность увеличения глубины до 150 мм.

Секторное руководство сосредоточено на выборе правильной толщины стяжки. Другие критерии могут повлиять на дизайн, включая:

• Сопротивление скольжению, истиранию и ударам
• Тип движения по этажу
• Уровни и плоскостность
• Внешний вид и обслуживание
• Тип используемого или применяемого напольного покрытия
• Высыхание влаги в стяжке
• Расположение деформационных швов

BS 8204, части 1, 2, 3 и отчет 184 CIRIA содержат исчерпывающие указания и на них следует ссылаться.

Подготовка основания

Для всех типов стяжек (как стяжек из песка и цемента, так и стяжки из сульфата кальция) подготовка основания имеет первостепенное значение. Конструктивное бетонное основание должно быть из бетона не ниже C28 / 35 с минимальным содержанием цемента 300 кг / м ³ . В случае сборных железобетонных элементов поверхность элементов должна быть шероховатой во время производства и должна быть тщательно вымыта и очищена, например проволочной щеткой, чтобы удалить всю приставшую грязь. При необходимости стыки между блоками следует залить как минимум за день до укладки стяжки.Если выравнивающая стяжка рассчитана на совместное действие с блоками и требуется дополнительная подготовка блоков, следует использовать внутреннее оборудование для дробеструйной обработки, чтобы избежать повреждения блоков. Если требуется стяжка поверх монолитного бетона, тогда все загрязнения и цементное молоко с основного бетона следует полностью удалить с помощью подходящего механизированного оборудования, чтобы полностью обнажить крупный заполнитель. Весь незакрепленный мусор и грязь желательно удалить с помощью пылесоса.

Дополнительная литература

Британский институт стандартов, BS 8204: Стяжки, основания и внутренние полы
— Часть 1: Бетонные основания и выравнивающие стяжки из цементного песка для полов
— Процессуальный кодекс.BSI, 2003.
Британский институт стандартов, BS 8204: Стяжки, основания и внутренние полы
— Часть 2: Бетонные изнашиваемые поверхности
— Свод правил, BSI, 2003
Британский институт стандартов, BS 8204: Стяжки, основания и внутренние полы
— Часть 7: Самовыравнивающиеся стяжки накачиваемые
— Свод правил, BSI, 2003
Британский институт стандартов, BS 8203: Свод правил по установке упругих напольных покрытий, BSI, 2001
Гатфилд, М. Дж.Отчет 184: Стяжки, полы и отделочные покрытия — выбор, строительство и обслуживание, CIRIA, 1998
Лист данных 22 Ассоциации производителей строительных растворов: Стяжки

Арматурная сетка пола сетка металлическая

Ни один современный ремонт не обходится без укладки на пол керамической плитки, ламината или других напольных покрытий, требующих ровного основания. Часто используются утеплители, теплые полы или двухуровневые дизайнерские решения. Простым и недорогим способом подготовить пол к подобным работам можно назвать бетонную стяжку — процесс заливки основания раствором цемента и песка, производимый в целях:

• неровность настила,
• повышают свой уровень,
• устройство наклонное,
• Покрытие слоями тепло-, звуко-, гидроизоляции.

Важно: для более прочного и качественного слоя необходимо правильно определить марку цемента, толщину и арматуру.

Толщина связующего слоя зависит от:

• изменение уровня пола,
• прогнозируемых нагрузок на поверхность,
• твердость основания,
• высота этажа в остальных помещениях,
• наличие связи.

Обычно минимальная толщина бетонного слоя составляет 80 мм, но при смешивании в растворе специальных добавок она может быть уменьшена до 40 мм.

При этом технически правильное и качественное устройство стяжки ровное, прочное и долговечное.

Когда делаете армирование? ↑

Армирование — это процесс усиления плиты материалами с более высокими прочностными характеристиками.

Несмотря на все неоспоримые преимущества бетона, следует отметить, что он способен разрушаться при сильной вибрации или динамических нагрузках. Для предотвращения этого при толщине бетонного покрытия более 80 мм производится усиление стяжек, что делает его прочным, устойчивым к внешним воздействиям, предотвращает образование трещин.За исключением небольшой толщины стоит укрепить швы или точечное укрепление на участках, которые могут подвергаться большому давлению.

Материалы для армирования ↑

Выбор материала зависит от многих факторов. Это могут быть свойства базового планового значения толщины стяжки и нагрузки на пол, финансирование и другие.

Процесс упрочнения слоя производится:

• металлическая сетка или каркас,
• сетка композитная или полипропиленовая,
• Армирование из твердых частиц.

Металлический каркас предназначен для сооружения фундамента при строительстве высотных зданий или когда строительство ведется на неустойчивом грунте.

Для армирования металлической сетки, сваренной из стальной проволоки квадратной сетки со стороной от 100 мм до 200 мм с шагом 50 мм и стандартным размером листа 150 × 200 см или 50/200 см.

Поскольку сетка должна находиться в слое бетона для предотвращения коррозии, то, в случае выполнения стяжки непосредственно на бетонном фундаменте, укладка производится не на основании, а чуть выше, с использованием монтажных подпорок.

Внимание! Если толщина стяжки более 100 мм и есть планы на значительные нагрузки, требуется применение сварного каркаса из прочной сетки. Во всех остальных случаях вентиль или каркас решеток не приваривают, а связывают проволокой.

Композитная сетка для армирования стяжки изготавливается из различных полимеров, удобных в использовании для усиления пятна. Он легкий, пластичный, устойчивый к влаге и щелочным веществам. К плюсам можно отнести быстрый монтаж и относительно недорогую стоимость.

Дисперсная арматурная сетка — инновационная технология, при помощи песчано-цементной смеси добавляется фибра — специальные волокна из базальта, стали, полипропилена или стекловолокна. Волокна равномерно распределяются в растворе при перемешивании и придают ему не только механическую прочность, но и устойчивость к химическому воздействию, усадочные трещины при высыхании не образуются. Этот метод имеет средние цены и очень хорошо сочетается с армирующей сеткой.

Для работы в помещении должна быть температура около 20 ° С и не должно быть сквозняков.После определения толщины покрытия и армирования приступить к работе.

Подготовка основания ↑

Если стяжка ставится на землю, сначала удаляется поверхностный слой грунта, утрамбовывается субстрат из керамзита и песка высотой 10 см.

При установке на бетонное основание сначала снимается старый слой бетона, грубая поверхность тщательно очищается, удаляется пыль, грязь, масляные пятна, краска. Для лучшего сцепления его наносят на грунтовку в несколько слоев.По периметру помещения закреплена демпфирующая лента толщиной 1 см.

Внимание! Если перепады чернового пола составляют более 30% толщины стяжки, во избежание появления трещин на уровне поверхности бетона, либо компенсационные швы выполняются по линиям качелей.

Гидроизоляция, изоляция ↑

Для утепления пола кладут слой пенополистирола, керамзита или минеральной ваты. Для защиты от попадания влаги внутрь утеплителя перед его укладкой, а затем и сверху устраивают слой гидроизоляции.Для этого используется пленка из полиэтилена, рубероида или пароизоляционной мембраны, слои которой накладываются внахлест на 15 см с таким же растением на стену. Затем сверху кладут сетку для армирования.

Связь ↑

На этом этапе вы размещаете различные коммуникации, трубы, электропроводку, выполняете монтаж теплых полов.

Укладка стяжки ↑

Для выполнения работ по укладке стяжки, отступив от стены 20 см, установить маяки из раствора и профиль, который будет выравнивать высоту пола. Расстояние между маяками должно быть на 40 см короче длины правила. Затем доведите раствор до заполнения. Наилучшим считается соотношение цемента к песку 1: 3 с добавлением фиброволокна и пластификаторов.

Заливочная смесь для начала вдали от входа в угол комнаты и изготовления деталей. Затем каждый участок грубо разравнивается лопатой, после чего по правилу проводится окончательное выравнивание на уровне маяков. При заливке больших площадей необходимо несколько компенсаторов.Примерно через полчаса поверхность будет затерта и оставлена ​​сушиться на неделю. Первые три дня поверхность смачивают водой, чтобы она не высыхала и не трескалась. После высыхания удалите маячки, в полости образуется загрунтованный и заделанный раствором.

Через месяц, когда стяжка полностью высохнет, поверхность полируют и защищают слоем стяжки. Этот медленный процесс высыхания бетона необходим для достижения класса прочности М200 (класс В15). Технология заливки позволяет сократить время созревания бетона перед укладкой защитного слоя до двух недель, в раствор которых добавляются специальные модифицирующие добавки.

Технология заливки и обычных армированных стяжек принципиально не отличается, разница лишь в наличии сетки, которая дает особые преимущества:

• в арматуре значительно улучшает эксплуатационные характеристики пола не деформируется даже при полном затоплении,
• за счет усиления сетки увеличивает сопротивление растяжению — образование трещин практически сводится к нулю,
• в армировании сетки есть возможность уменьшения толщины бетона и экономии материалов без потери качества бетонного фундамента,
Арматурная сетка
• подходит для полов с большим перепадом уровней,
• с помощью арматурной железной сетки равномерно по площади распределяет вес бетона.

После завершения всех работ перепады высот на поверхности, измеренные двухметровыми стержнями, должны составить:

• не более 4 мм на ровных поверхностях,
• с высокой точностью слоев до 2 мм.

При устройстве такого покрытия необходимо выполнение требований соответствующих строительных нормативных документов, таких как инструкции и рекомендации БЧ-9-94, СП 29-13330-2011 и другие.

В качестве наглядного пособия для армирования металлической сеткой можно обратиться к видео:

Связанные с контентом

— Руководство по конструкции

— это плоская поверхность, созданная из бетона или цементно-песчаной смеси для укладки бетона.В зависимости от спецификации бетонная стяжка может быть уложена в различные смеси, такие как Grade 15, Grade 20 и т. Д.

Неровности натяжной поверхности бетона приводят к развитию трещин растяжения. Есть участки, где бетон подвергается растягивающим напряжениям. Например, в плотном фундаменте нижняя бетонная поверхность вокруг колонны подвергалась более высоким растягивающим напряжениям. Если поверхность неровная, это способствует развитию трещин растяжения, чем ровная гладкая поверхность.На рисунке 01 ниже показан метод развития трещин от растяжения.

Следовательно, необходимо иметь бетонную стяжку под фундаментом. Толщина бетонной стяжки обычно варьируется от 50 мм до 100 мм в зависимости от области применения. Более высокие толщины используются для больших фундаментов и при очень слабом грунте. Состояние грунта может быть очень слабым, особенно при строительстве свайной шапки. В таких ситуациях можно использовать более толстый слой стяжки, имеющий толщину около 100 мм, и более высокую марку бетона, например, C20.

Марка стяжки зависит от области применения или типа фундамента. Для легких конструкций и небольших площадей также можно использовать цементно-песчаную смесь. Можно использовать смесь 1: 3 (цемент: песок). Однако для других конструкций можно использовать стяжку. Марка стяжки в основном может быть C15 или C20.

Кроме того, если стяжка не укладывается, вода в бетоне впитывается почвой до того, как она затвердеет. Это создаст соты или сухие поверхности с большей пористостью, что может позволить воде проникать до арматуры.В результате арматура со временем может подвергнуться коррозии. В конечном итоге это сказывается на прочности фундамента.

Стяжка служит платформой для укладки гидроизоляционной мембраны и защищает мембрану. Замечено, что иногда вместо стяжки кладут политены. Укладка полиэтилена позволит избежать потери воды в бетоне; однако он не создает ровную поверхность для размещения фундамента.

A BSBG Руководство по стяжке полов

Ведущий архитектор-технолог BSBG Ричард Гриффитс (CIAT) представляет это удобное руководство по стяжкам пола для архитекторов и технологов.

Стяжка пола, как правило, представляет собой цементный материал, состоящий из цемента с острым песком в соотношении 1: 3 или 1: 4,5. Его часто наносят на монолитную плиту первого этажа из монолитного бетона или на сборную железобетонную плиту пола. На рынке представлено множество запатентованных стяжек, информацию о которых можно получить у производителя.

Есть определенные определения, касающиеся определения стяжек. В этой статье мы использовали определения из BS 8204 и BS EN 13318:

• Выравнивающая стяжка — стяжка, обработанная надлежащим образом для достижения определенного уровня и окончательного покрытия пола. Это не влияет на структурные характеристики пола.
• Стяжка — стяжка, служащая настилом. Этот термин ранее назывался бетонным покрытием высокой прочности. Он также используется для обозначения структурных покрытий, а также поверхностей износа.
• Bonded — стяжка, уложенная на механически подготовленную основу с целью максимального увеличения сцепления.
• Несвязанная — стяжка намеренно отделена от основания с помощью мембраны.
• Плавающая — стяжка, уложенная на звуко- или теплоизоляцию. Это разновидность несвязанной стяжки.
• Цементно-песчаная стяжка — стяжка, состоящая из материала стяжки, содержащего песок с максимальным размером заполнителя до 4 мм.
• Мелкая бетонная стяжка — стяжка, состоящая из бетона с максимальным размером заполнителя 10 мм.
• Самовыравнивающаяся стяжка с перекачкой — стяжка, смешанная до жидкой консистенции, которую можно подавать насосом к месту укладки и которая будет течь в достаточной степени (с перемешиванием влажного материала или без него) для обеспечить требуемую точность уровня и ровность поверхности.
• Скручивание — деформация краев стяжки вверх из-за дифференциальной усадки

Следует отметить, что самовыравнивающиеся стяжки с перекачкой более известны как «самовыравнивающиеся стяжки».

Стяжку можно приклеивать непосредственно к основанию или укладывать несвязанной на подходящую влагонепроницаемую мембрану, которую кладут поверх плиты. В качестве альтернативы он может быть нанесен в качестве плавающего покрытия поверх слоя жесткого изоляционного материала.Это приложение подходит для использования с водопроводными трубами для теплого пола. Если требуется армирование, оно может быть либо в виде мелкой металлической сетки, волокон, которые обычно представляют собой полипропилен, либо в виде мелкой стеклянной сетки.

Стяжку можно оставить как готовую, либо выровнять, чтобы получить гладкую поверхность, на которую можно положить указанное напольное покрытие или отделку. Готовые смеси из песка и цемента, которые смешиваются на заводе и затем доставляются на строительную площадку, обеспечивают дополнительную гарантию качества по сравнению со стяжками, смешанными на месте, и обеспечивают более однородную смесь стяжки.Некоторые производители предлагают перекачиваемые стяжки, обеспечивающие очень ровную отделку.

Традиционные цементно-песчаные стяжки

Это традиционные стяжки, подходящие для всех областей применения, если они указаны правильно. Самый большой недостаток — время высыхания; BS 8203 оценивает время высыхания песчано-цементной стяжки как один день на каждый миллиметр стяжки толщиной до 50 мм.

Самовыравнивающиеся стяжки с перекачиваемой системой из сульфата кальция

Эти стяжки можно укладывать приклеенными или несвязанными.Их можно укладывать на гораздо больших площадях, чем цементно-песчаные стяжки, около 2 000 м ² / день. Однако их нельзя использовать с арматурой, поскольку сульфат кальция вызывает коррозию стали во влажных условиях. Эти стяжки также обычно не подходят для использования во влажных условиях или там, где может произойти намокание. Все эти стяжки являются запатентованной продукцией и поэтому варьируются от одного поставщика к другому.

Толщина выравнивающей стяжки

Выравнивающая стяжка может быть выбрана по разным причинам.Это может быть для обеспечения более гладкой и плоской поверхности, чем можно получить с помощью конструкционной плиты. Выравнивающие стяжки также используются для обеспечения водопадов или для создания зоны отделки, в которой могут быть размещены различные типы полов. В наши дни обычное применение — выравнивающая стяжка для подогрева / охлаждения полов.

Стяжка цементно-песчаная

Рекомендации по выравниванию стяжки приведены в BS 8204, часть 1, в которой рекомендуется, чтобы минимальная толщина приклеиваемой выравнивающей стяжки составляла 25 мм. Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, указанная толщина обычно должна составлять 40 мм (с допуском ± 15 мм), что обеспечивает минимальную толщину стяжки 25 мм.

Тем не менее, в отчете 184 CIRIA рекомендуется принять допуск ± 10 мм при номинальной глубине 35 мм. Это сводит к минимуму риск отслаивания, но следует отметить, что допуски, указанные для верхней поверхности основного бетона, должны быть совместимыми.Если стяжка должна быть больше 40 мм, доступны следующие варианты для снижения риска отслаивания:

• Используйте модифицированную стяжку или добавки, чтобы уменьшить возможность усадки.
• Используйте тонкую бетонную стяжку, которая снижает вероятность усадки, она успешно используется до 75 мм.

Рекомендации по накачиваемым самовыравнивающимся стяжкам приведены в BS 8204, часть 7, в которой рекомендуется, чтобы минимальная толщина стяжки со стяжкой составляла 25 мм. Производители указывают максимальную толщину до 80 мм, поэтому ограничения на общую толщину меньше. Можно удобно указать номинальную глубину 40 мм с допуском ± 15 мм. Рекомендации по износостойкой стяжке приведены в BS 8204, часть 2, которая рекомендует, чтобы минимальная толщина склеиваемой стяжки должна составлять 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки в части 1).

Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, рекомендуемая толщина составляет 40 мм.Однако руководство в отчете CIRIA 1843 рекомендует принять допуск ± 10 мм при номинальной глубине 30 мм. Спецификация базовой бетонной поверхности должна быть совместимой. В некоторых случаях расчетную толщину необходимо увеличить до более 40 мм, но следует отметить, что существует повышенный риск отслоения. Для блоков с полым сердечником, которые часто имеют изгиб вверх, особенно для более длинных пролетов, следует указать номинальную толщину 75 мм, а не 40 мм.

Риск отслоения снижается, поскольку обычно используют бетон класса C25 / 30 или выше и арматуру сетки. Использование бетона, а не песчано-цементной стяжки снижает возможность усадки, а арматура, в частности, контролирует усадку при высыхании. Это должно обеспечить достаточную глубину в середине пролета (т. Е. Точку максимального изгиба), чтобы обеспечить притирку арматуры, сохраняя при этом покрытие обеих поверхностей. Даже в этом случае могут потребоваться свободные стержни или сетчатая арматура с «летающими концами», чтобы обеспечить притирку арматуры около точки максимального прогиба.

Несвязанная цементно-песчаная стяжка

Толщина стяжки должна быть не менее 50 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 75 мм.Однако в стандарте BS 8204-1 подчеркивается, что существует высокий риск скручивания стяжки при использовании несвязанных и плавающих выравнивающих стяжек. Чтобы свести это к минимуму, стяжку следует либо укрепить по швам, либо сделать толщиной 100 мм или более.

Самовыравнивающаяся стяжка без связующего с сульфатом кальция, перекачиваемая насосом

Толщина стяжки должна быть не менее 30 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 45 мм с допуском ± 15 мм. Толщина стяжки (структурного покрытия) должна быть не менее 100 мм, чтобы свести к минимуму риск скручивания, следует рассмотреть возможность увеличения глубины до 150 мм, чтобы еще больше уменьшить этот риск / дефект.

Несвязанная / плавающая стяжка

При укладке на сжимаемый слой, такой как звукоизолирующее одеяло, толщина стяжки в любой точке должна быть не менее 75 мм, за исключением бытовых и аналогичных применений, где ожидается небольшая нагрузка, для которых толщина не менее следует использовать более 75 мм.Из-за отклонения базовых уровней заданная расчетная толщина может составлять 100 мм и 90 мм соответственно или больше для сохранения минимальной толщины.

Минимальная толщина в любой точке выравнивающей стяжки, уложенной на теплоизоляционные плиты, которые обеспечивают более прочную опору для уплотнения стяжки, должна составлять не менее 65 мм, в зависимости от ожидаемого трафика и нагрузки. Выравнивающая стяжка желательно из мелкозернистого бетона. Изоляционная плита должна быть такой, чтобы выдерживать прилагаемые нагрузки, и она должна быть достаточно жесткой, чтобы стяжка могла быть правильно уплотнена.

Прочие критерии проектирования стяжек

Основные принципы выбора стяжки сосредоточены на выборе правильной толщины стяжки. Однако это будет зависеть от требований / обстоятельств проекта, другие критерии могут повлиять на дизайн, например:

• Сопротивление скольжению, истиранию и ударам
• Тип движения по этажу
• Уровни и плоскостность
• Внешний вид и обслуживание
• Тип используемого или применяемого напольного покрытия
• Высыхание влаги в стяжке
• Расположение деформационных швов

Для получения дополнительной информации по вышеизложенному см. BS 8204, части 1,2,3 и отчет 184 CIRIA для более подробного руководства.

• Британский институт стандартов, BS 8204: Стяжки, основания и внутренние полы. Часть 1: Бетонные основания и выравнивающие стяжки из цементного песка для укладки полов. BSI, 2003.
• Британский институт стандартов, BS 8204: Стяжки, основания и настилы полов. Часть 2: Бетонные изнашиваемые поверхности Свод правил, BSI, 2003 г.
• Британский институт стандартов, BS 8204: Стяжки, основания и полы в помещении. Часть 7: Самовыравнивающиеся стяжки, накачиваемые насосом. Свод правил, BSI, 2003 г.
• Британский институт стандартов, BS 8203: Свод правил по укладке упругих напольных покрытий, BSI, 2001 г.
• Гатфилд, М. Дж.Отчет 184: Стяжки, полы и отделочные покрытия — выбор, строительство и обслуживание, CIRIA, 1998
• Лист данных 22 Ассоциации производителей строительных растворов: Стяжки
• http://www.concretecentre.com/Building-Elements/Floors/Floor-Screeds.aspx
• http://www.cscscreeding.co.uk/screed-systems/screed-constructions/
• http://www.mapei.com/public/AE/linedocument/QT_MASSETTI%20GB.pdf
• http://www. screedscientist.com/floor-screeding/
• Бетонирование в жаркую погоду следует проводить в соответствии с BS 8110-1: 1997, 6.2,5 для бетона в соответствии с BS EN 206-1: 2000, 5.2.8 .

ADFORS Vertex® Grid | ADFORS

До 60% меньше трещин

Стяжка — это тонкий материал, сделанный из раствора, который наносится поверх структурной плиты или изоляции. Вяжущий состав делает его очень чувствительным к воде и окружающей среде, особенно в период высыхания.От его качества зависит внешний вид и долговечность последнего слоя.
Для обеспечения хорошего качества поверхности стяжки без трещин часто требуется армирование.

Почему используется сетка ADFORS Vertex

В период высыхания стяжки (28 дней после нанесения) в стяжке происходят интенсивные химические реакции. Эти реакции создают внутренние напряжения, которые приводят к потрескавшейся поверхности и проблематичной установке плитки или смолы.
Армирование сеткой ADFORS Vertex® Grid устраняет высыхающие трещины до 60% по сравнению со стандартной стальной сеткой и снижает видимость любой трещины на 50%.

Почему используется сетка ADFORS Vertex

Все стяжки имеют очень низкую механическую прочность на растяжение. Если их положить на мягкий теплоизоляционный слой (теплый пол, звукоизоляция), они легко могут потрескаться. Поэтому армирование в таких случаях просто необходимо.
ADFORS Vertex® Grid обеспечивает устойчивость стяжки даже после первой трещины.Это позволяет стяжке поглощать больше энергии при деформации.

• Независимое подтверждение того, что ADFORS Vertex® Grid G120 имеет те же характеристики, что и легкая металлическая сетка 650 г / м2 (5 x 5 см, 1,7 мм)
• Подходит для всех типов стяжек.
• Легко транспортировать — размер рулона 1 × 50 м и вес всего 7 кг
• Легко резать — хватит ножниц или ножа

Для получения дополнительной информации посетите наш новый веб-сайт ADFORS Vertex® Grid, щелкните здесь
