Армирование ростверка свайного: чертежи, схемы усиления углов, расчеты и этапы устройства

Армирование ростверка свайного фундамента чертеж

Содержание

1. Как правильно армировать ростверк свайного фундамента.
2. Армирование плитного и монолитного ростверка.
3. Армирование ленточного ростверка.
4. Особенности выполнения работ.
5. Армирование плитного фундамента.
6. Технология армирования свайного ростверка.
7. 1 Какие функции выполняет ростверк и зачем нужно его армирование?
8. 1.1 Чем и как армировать?
9. 1.2 Как рассчитать количество арматуры?
10. 1.3 Особенности армирования ростверка (видео).
11. 2 Технология армирования монолитного ростверка.

Как правильно армировать ростверк свайного фундамента.

Несмотря на то, что свайно-ростверковые фундаменты пользуются популярностью среди застройщиков, это специфическая конструкция основания. Расчет такого основания сделать самостоятельно очень сложно, для этого нужно подключать специалистов, которые имеют опыт работы в этой сфере, а также умеют создавать грамотный чертеж основания с четкими данными о типе ростверка, размеру и материалу свай, а также расстоянии между конструктивными элементами.

Существует несколько популярных видов фундаментов с ростверком: ленточный, плитный и свайный. Все они отличаются конструкцией, несущими характеристиками и прочностью, используются на различных типах грунтов, поэтому и схема их монтажа существенно отличается. Но единственный элемент, который обеспечивает максимальную несущую нагрузку на основание такого типа – это правильное армирование. И оно должно обязательно быть указано в чертеже, также должен быть произведен расчет арматуры, ее длины и толщины, а также способа соединения прутьев. Соответственно, весь процесс армирования нужно выполнять строго по чертежу, соблюдать все расчеты, чтобы потом фундамент не разрушился через несоблюдение технологии.

Схема армирования свайного ростверка.

Армирование плитного и монолитного ростверка.

Типичная схема армирования такого типа оснований.

Если нужно сделать армирование монолитного ростверка, тогда укладка горизонтальных поясов делается в два отдельных ряда при расстоянии в 20-30 см. Между поясами нужно предусмотреть продольные линии связи с проволоки или арматуры, места соединения соединить болтовыми зажимами, сварку использовать не рекомендуется через деформацию стали.

При расчете арматуры берется во внимание количество горизонтальных поясов, а также наличие вертикальных соединительных групп.

Как правило, вертикали устанавливают с шагом в 20 см, но это правило иногда обходят за счет использования более мощной проволоки.

В схеме армирования монолитного ростверка всегда предусматриваются такие пояса. Каркас делается пространственным, тут используются вертикальные пучки нарезанной арматуры, но длину подбирают только такую, чтобы прутья не выступали за пределы ростверка.

Как правило, вертикальные стержни соединяются с горизонтальным поясом также гибкой проволокой. Армирование будет завершено, когда будут уложены и соединены между собой все стержни и тщательно защищен нижний слой. Если все правила и рекомендации соблюдены правильно, тогда можно начинать заливку ростверка бетонным раствором.

Армирование ленточного ростверка.

Принципиальная схема устройства фундамента.

Схема армирования ленточного ростверка практически не отличается от монолитного, ведь такие основания похожи между собой. Единственное отличие – так монолитный имеет единую армированную плиту под периметром целого здания. А ленточный сооружается по периметру только несущих стен и там армируется. Соответственно, при расчете армирования ленточного фундамента учитывается меньшее количество арматуры, а также используемого бетонного раствора. Единственное отличие – это способ установки опалубки, ведь это двухсторонняя защитная плоскость, которая существенно ограничивает возможности доступа к арматуре. Армирование ленточного ростверка также делается только способом соединения вязальной проволокой, сварка недопустима.

При разработке чертежа армирования ленточного ростверка сразу учитывается полное отсутствие провисания прутьев, а также вертикальные армирующие пучки. Тем более, что во время заливки бетоном все прутья должны стоять именно в тех местах, где это указано на схеме. Любые смещения недопустимы, поэтому соединение должно быть жестким.

Единственное различие между ленточным и монолитным ростверком, это способ армирования. В монолитной конструкции соединяются все оголовки, а в ленточной – только соседние конструкции, поэтому расчет ленточного основания выходит дешевле.

Особенности выполнения работ.

Ключевая проблема, какая возникает при расчете и строительстве фундамента – это неправильный выбор сечения самого ростверка. Нужно всегда учитывать наличие воздушной подушки под плоскостью ростверка, вариант как на рисунке категорически запрещается делать.

Также некоторые проектировщики, особенно без опыта, могут в схеме совместить элементы плитной и ленточной конструкции. Если зимой возникнет вспучивание почвы, тогда лента фундамента поднимется, а плиты не будут давать это сделать. В результате случится разрыв свай и быстрое разрушение основания.

Если нужно сделать расчет поперечного сечения ростверка и размера свай, тогда нужно сначала разработать проект дома со спецификациями несущих стен и перекрытий. За счет этих данных проводится расчет допустимых нагрузок на будущее основание, подбирается тип заводский свайных элементов и уже затем подбирается толщина плиты ростверка.

Если выбор остановлен на ленточном типе основания, тогда толщина ростверка соответствует толщине несущих стен или может быть немного больше за счет утепления и декоративного оформления. Если такое основание строится на площадке с природным уклоном, тогда сразу подбираются сваи различной длины.

В некоторых случаях уклон площадки слишком большой. В таких случаях использовать сваи очень большой длины не рекомендуется, ведь возможно возникновение горизонтальных разрывов даже посередине сваи. В таких случаях строят ступенчатый фундамент. В такой конструкции предусмотрено углубление опорных стержней на глубину до 25 см, а опора вводится на 5-7 см. при выборе ступеней также определяются сразу с толщиной кладки стены, а также места расположения опор. Тут нужно помнить, что края ступеней не должны опираться на опоры. Поэтому сваи устанавливаются полностью в свободном порядке. Арматура устанавливается на одной плоскости со зданием, также расположение ее должно быть в самих ступенях, а соединение гибкое без элементов сварки.

Армирование плитного фундамента.

При расчете необходимого количества арматуры, нужно воспользоваться типом и формой будущего основания. Эти характеристики железобетонной основы можно получить, определившись из будущей нагрузкой на фундамент и несущими характеристиками почвы. Тут часто используются ребристые прутья в горизонтальных и вертикальных поясах, это арматура класса А3 с толщиной 10 мм. Но при обустройстве армирующих поясов можно использовать прутья и большей толщины. Ведь чем они толще, тем фундамент получится прочнее. Также проектировщик при расчете должен учесть особенности почвы, тип будущего здания,его высотность и периметр. Если грунт плотный, то степень деформации основания будет меньшей. Если же почва рыхлая, тогда в сваях и в ростверке нужно применять арматуру с диаметром 14-66 мм, или даже большую. А шаг сетки для всех типов армирования составляет 20 см.

Технология армирования свайного ростверка.

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн ). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

1 Какие функции выполняет ростверк и зачем нужно его армирование?

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Существует несколько разновидностей обвязки по материалу изготовления — стальная (из швеллера либо двутавра) деревянная (из бруса) и железобетонная. Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения, которые могут стать причиной его деформации.

Схема свайно-ростверкового фундамента.

Размещенный внутри монолитного ростверка армокаркас воспринимает на себя вышеуказанные нагрузки, предотвращая риск его разрушения, что значительно увеличивает надежность и долговечность конструкции. Армирование необходимо не только при монтаже свайно-ростверкого фундамента, но и в столбчатом основании, которое имеет схожую конфигурацию.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные. Забивные сваи представляют собой конструкции заводского изготовления, которые по завершению монтажа с помощью копровой техники обрезаются специальной гидравлической сваерезкой.

После обрезки оголяется арматура на торцевой части сваи, которая впоследствии связывается с каркасом монолитного ростверка. При монтаже буронабивных опор их армокаркас делается так, чтоб над бетонным телом сваи находились выступы арматуры высотой 30-40 см.

1.1 Чем и как армировать?

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры (верхнего и нижнего), соединенных между собой горизонтальными и вертикальными перемычками.

Продольные пояса выполняются из прутьев арматуры класса А3 (горячекатаный профиль рифленого типа), диаметр которой составляет 13-16 мм. Использовать стеклопластиковую арматуру можно, что подтверждают отзывы о успешной эксплуатации таких свайно-ростверковых фундаментов на специализированных форумах.

Соединяющие вертикальные и горизонтальные перемычки могут выполняться в двух вариантах — в виде отдельных прутков приваренной к продольных поясам арматуры (схема демонстрирует конфигурацию). В таком случае необходимо использовать стержни аналогичного типоразмера, что и при обустройстве продольного пояса.

Чертеж соединения поясов отдельными перемычками.

Также каркас может соединяться перемычками из выгнутой в хомуты прямоугольной формы арматуры (нижеприведенная схема). При таком подходе используются гладкие стержни класса А2 (диаметр 8-10 мм). Гнутые хомуты трудоемки в монтаже, однако они за счет меньшего количества сварных швов они более надежны и долговечны. Стеклопластиковая арматура, не подлежащая гибке, для создания хомутов не применяется.

Чертеж соединения поясов хомутами.

Согласно положениям СНиП №2.03.01 «Пособие по проектированию и обустройству свайно-ростверковых фундаментов». при монтаже армокаркаса необходимо соблюдать следующий шаг между составляющими элементами:

• количество стержней в продольных поясах — минимум 4, расстояние между ними — до 10 см;
• шаг между поперечными перемычками продольного пояса — 20-30 см;
• шаг между вертикальными соединяющими перемычками — до 40 см;
• защитный слой бетона — минимум 5 см.

Защитный слой представляет собой расстояние между крайними контурами армокаркаса и стенками бетонного тела монолитного ростверка. Если защитный слой не будет иметь требуемую толщину возникнет две проблемы — каркас не сможет правильно перераспределять действующие на ростверк нагрузки и арматура будет чрезмерно подвержена коррозии под воздействием влаги, проникающей в микропоры бетона.

Пластиковая подставка под арматуру.

Чтобы сделать защитный слой по нижней грани ростверка используются специальные пластиковые подставки-грибки, которые поднимают арматуру над опалубкой. Применение в данных целях кусков кирпича не допускается.

1.2 Как рассчитать количество арматуры?

В качестве примера приводим расчет количества арматуры для монолитного ростверка периметром 8*6 м. Используем условные габариты обвязки 40*40 см. Армокаркас под такую обвязку будет состоять из двух продольных поясов по 3 стержня А3 диаметр 14 мм в каждом (шаг между прутьями 10 см, по 5 см с каждой стороны съедает защитный слой бетона). Пояса соединяются перемычками из арматуры А1 диаметр 11 мм, расположенных с шагом в 20 см.

Расчет выполняется по следующему алгоритму:

1. В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.
2. Для соединения прутьев продольного пояса нам потребуются перемычки длиной 30 см, которые будут расположены с шагом 20 см. Выполняем расчет их количество на оба контура ростверка: 2*(30/0.2) = 300 шт, после чего рассчитываем общую длину поперечных перемычек: 300*0,3 = 100 м.
3. Осталось произвести расчет длины вертикальных перемычек, соединяющих верхний и нижний контуры каркаса между собой. Но поскольку в примере рассчитывается прямоугольный ростверк, их количество и длина будет идентичной поперечным перемычкам. Если же используется ростверк прямоугольной конфигурации, расчет выполняется по указанной в пункте №2 формуле.

В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.

1.3 Особенности армирования ростверка (видео).

2 Технология армирования монолитного ростверка.

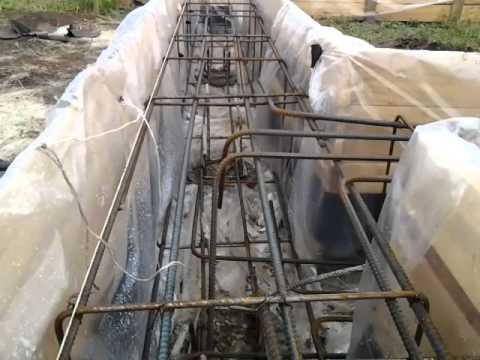

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

Опалубка и сваи перед началом армирования.

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Читайте также: как армируют лестницы. и нужно ли это делать?

Армирование ростверка — пошаговая инструкция:

1. К выступающей из сваи арматуре на высоте от 5 см от дна опалубки привариваются горизонтальные прутки.
2. На прутьях с заданным шагом размещается и приваривается арматура нижнего продольного пояса.

Первый пояс армокаркаса и хомуты.

• В участках между сваями устанавливаются предварительно выгнутые прямоугольные хомуты, выступающие в качестве соединяющих перемычек.
• На лицевых гранях хомутов-перемычек фиксируются элементы верхнего продольного пояса.

Усиление углов на верхнем поясе каркаса.

Сборка армокакаркаса на прямых участках ростверка достаточно проста в исполнении. Трудности наступают при армировании углов, которое необходимо дополнительно усиливать, поскольку эта часть каркаса испытывает максимальные нагрузки.

Схема правильного армирования углов и примыканий ростверка.

Углы и места примыкания внутренних стен обвязки к наружным нельзя армировать перехлестом арматуры. На данных участках необходимо укладывать цельные стержни, выгнутые в Г либо П-образной конфигурации. Схема правильного армирования углов свайного ростверка приведена на изображении.

Рекомендация: Хорошая обзорная статья, из нее узнаете об армирование ростверка свайного фундамента так же увидите чертежи. Перед тем как начать армирование ростверка нужно сделать точный и правильный расчет исходя из конкретно вашей ситуации и ваших нагрузок. Если будет ошибка в расчетах, то вы построите бракованный ростверк и потеряете много денег.

Армирование ростверка свайного фундамента: чертеж и расчеты

Устройство оснований под любое здание – это очень ответственный и важный этап, с которого начинаются основные строительные работы. Рекомендуется производить изготовление фундаментов в строгом соответствии с проектной документацией.

Для монолитных конструкций достаточно важной частью работ является армирование ростверка. От качества связанной арматуры во многом зависит прочность всей конструкции. Произвести армирование можно самостоятельно, предварительно ознакомившись с технологией данного вида работ.

Содержание

• 1 Что такое ростверк
• 2 Устройство монолитного ростверка
  • 2.1 Установка опалубки
  • 2.2 Армирование ростверка
  • 2.3 Бетонирование ленты
  • 2.4 Распалубка
  • 2.5 Гидроизоляция ленты
• 3 Ошибки при армировании и как их избежать

Что такое ростверк

Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему.

Ростверк может быть выполнен не только в виде монолитного ленточного фундамента. Также он изготавливается из деревянных, металлических и ЖБИ изделий, расположенных между столбчатыми опорными конструкциями. Такое устройство в виде балок используется гораздо реже, чем монолитное.

В зависимости от высоты ростверкового фундамента относительно уровня земли различают висячий и заглубленный варианты устройства. При строительстве заглубленного ростверка выбирается монолитное исполнение. Если изготавливается висячий, то основа ростверка может быть устроена из горизонтальных балок.

Монолитный ростверк содержит в своей основе бетон и арматуру. Армирование занимает основную долю времени при устройстве данного вида оснований. При проведении работ по армированию ленточного фундамента необходимо руководствоваться строительными нормами и правилами 52-01-2003.

Ростверк должен служить надёжной опорой и защищать строение от влаги. Фундамент свайно-ростверковый подходит для строительства зданий с числом этажей не более трёх.

Устройство монолитного ростверка

Чтобы изготовить монолитный ростверковый фундамент, потребуется выполнить несколько этапов работ.

1. Установка опалубки.
2. Армирование ростверка.
3. Бетонирование.
4. Распалубка.
5. Гидроизоляция ленты.

Установка опалубки

Ростверковый фундамент изготавливается висячим или заглубленным в грунте. От его формы напрямую зависит и конструкция опалубки.

Вне зависимости от конструкции боковые стены опалубки должны быть собраны в строго вертикальном уровне, а углы соответствовать 90°, если проектом не предусмотрено другое исполнение.

При изготовлении ленты в земле можно использовать грунт вместо опалубки, как опору для будущего фундамента. Выше уровня земли собирается опалубка чаще всего из досок или фанеры. Она сколачивается или стягивается таким образом, чтобы бетон не выдавил доски и не растёкся в процессе его укладки. Та часть фундамента, которая выступает над землёй, будет ограждена такой конструкцией.

Если выбран висячий вариант устройства ростверка, тогда необходимо предусмотреть в опалубке качественное основание. Его требуется рассчитать, исходя из нагрузки, которую оно должно выдержать. Нагрузка определяется массой бетона и арматуры. Также необходимо учесть механические воздействия на конструкцию от вибрирования бетона в процессе его заливки.

Боковые стены опалубки должны быть крепко собраны. Для этого могут быть использованы поперечные стяжки, распорки, трубки со шпильками и другие материалы, которые обеспечат надёжность конструкции.

Некачественная опалубка может привести к срыву процесса укладки бетона.

Это недопустимо в строительстве, но часто происходит из-за халатного отношения к этой части работ.

Армирование ростверка

Армирование ростверка свайного или столбчатого фундамента является одним из самых ответственных этапов устройства основания под здание.

В качестве основного материала для армирования фундаментов используется периодическая металлическая арматура. В последнее время её начали заменять композитной стеклопластиковой. Стоит отметить, что стеклопластиковая арматура не подходит для висячих конструкций. Она хороша там, где имеется опирание на грунт.

Арматура связывается или сваривается в отдельных случаях в каркасы, так называемые балки. Существует несколько видов балок. Тип армирования, а значит и вид балок, определяется на стадии проектирования.

При самостоятельном строительстве, когда отсутствует проект, и нет возможности обратиться к специалистам, есть вариант воспользоваться онлайн калькулятором армирования. Желательно найти в интернете несколько таких онлайн программ и произвести расчёты в каждой, чтобы, сравнив данные, определить погрешность в подсчётах. Рассчитав армирование по внесённым параметрам фундамента, можно приступить к работам.

Армирование монолитного ростверка в самом распространённом виде состоит из прямых продольных и поперечных стержней, которые соединены между собой вязальной проволокой или сваркой. Чтобы правильно произвести соединение конструкции из арматуры изготавливаются хомуты и П-образные изделия. Они являются связующими элементами в узлах арматурного каркаса.

Чтобы узнать, как правильно изготавливаются арматурные каркасы и их узлы, необходимо ознакомиться с руководством по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения).

Нельзя нагревать металлическую арматуру для того, чтобы согнуть её. Для сгиба необходимо использовать специальные приспособления или трубогибочный станок.

Бетонирование ленты

Ростверковый фундамент заливается бетоном единовременно без перерыва в работах до полного их завершения. Категорически запрещено делать разрывы по длине фундамента. Единственным разрешённым действием является разрыв по высоте ростверка. После заливки 150-200 мм слоя по всему объёму ленты делается перерыв в работах.

Перед продолжением строительных работ необходимо дождаться, когда бетон наберёт минимально допустимую прочность. Затем требуется счистить верхний слой, так называемого бетонного молочка, и только после этого продолжать бетонирование ленты.

Важно производить работы так, чтобы в бетонной массе не было никаких пор. Требуется, чтобы бетон заполнил всё пространство в опалубке. Не должно остаться ни одного воздушного кармана внутри ростверка.

Распалубка

Можно один раз пренебречь этим процессом и произвести его раньше времени, чтобы понести убытки, которые ощутимо скажутся на строительном бюджете.

При преждевременной распалубке фундамент может дать трещину, что не оставит практически никаких вариантов, кроме его демонтажа. В таком случае потребуется устройство нового основания, соответственно затраты на строительство значительно вырастут.

Бетон набирает прочность в зависимости от его марки и температуры окружающей среды. Идеальной считается температура 20°С, в таких условиях бетон марок М200-300 наберёт 100% прочность за 28 дней.

Данные по набору бетоном прочности представлены в таблице.

Допускается производить распалубку при наборе бетоном прочности не менее 50%.

Гидроизоляция ленты

Важно защитить основание от влаги. Если фундамент впитает воду, то в зимнее время при минусовых температурах во время расширения замерзающей воды в нём будут образовываться микротрещины. Этого необходимо избежать.

Ошибки при армировании и как их избежать

Существует ряд ошибок, связанных с армированием, которые допускают неопытные строители в целях экономии или просто по незнанию строительных норм и правил. Ниже приведены самые часто повторяющиеся из них.

1. Уменьшение диаметра буронабивной сваи, по мнению некоторых строителей, должно сопровождаться уменьшением количества вертикальных стержней арматуры, к которым впоследствии должен крепиться каркас ростверка. Уменьшение припуска вертикальных стержней.
2. Армирование угловых участков перекрещиванием прямых прутьев арматуры. Так поступают многие, чтобы не усложнять вязку каркаса.
3. Несоблюдение шага установки перемычек при армировании ростверка. Пропуск необходимых соединений. Подобное часто происходит в целях экономии.
4. Отклонение арматурного каркаса от центральной оси. Это приведёт к неравномерной несущей способности основания.Такие вещи часто случаются из-за банальной халатности. Все тонкости армирования свайного фундамента, смотрите в этом видео:

Решения вышеперечисленных ошибок приведены ниже.

1. Диаметр сваи не должен быть менее 300 мм, а количество вертикальных стержней ниже 4, припуск арматуры под ростверк должен быть не менее 0,5 м.
2. Для правильного соединения узлов балок следует изготовить гнутые П- и Г-образные детали, которыми требуется соединять угловые элементы.
3. При устройстве арматурного каркаса должен соблюдаться шаг от 200 до 400 мм между перемычками. Точный размер шага определяется на стадии проектирования.
4. Требуется производить все измерения с использование строительных уровней, чтобы каркас был выставлен относительно центральной оси.

Армирование – это значимая часть процесса строительства. Важно всё и качество материалов, и опыт строителей, и наличие рабочей документации.

Несоблюдение правил армирования может привести к самым серьёзным последствиям. Этот этап строительства один из самых ответственных.

При производстве строительных работ любая ошибка приводит к уменьшению срока эксплуатации здания без необходимости ремонта. Это в лучшем случае. В худшем, ещё на стадии возведения здания оно подвергается перестройке.

Для достижения максимальных сроков эксплуатации требуется соблюдать строительные нормы и правила, не допуская отклонений от проекта. Строительство объединяет в себе комплекс мероприятий, которые необходимо соблюсти для достижения желаемого результата. По возможности лучше доверить такую работу профессионалам.

Фундамент для ростверка – типы, проектирование, монтаж

Monamy Mustaq

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки по обширной площади находится ростверк фундамент . Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для колонн и лесов тяжелой конструкции.

Несмотря на то, что фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, ростверк распределяет большие нагрузки на большие площади.

Типы ростверкового фундамента

В зависимости от материалов, используемых в строительстве, ростверковый фундамент бывает двух типов:

1. Ростверковый фундамент стальной
2. Ростверковый фундамент деревянный

Ростверковый стальной фундамент

Ростверковый фундамент стальной

Ростверковый фундамент состоит из стального или стыкового стального ростверка балки, которые предусмотрены в один или два яруса. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, конструктивно известных как прокатные стальные балки. С внешней стороны внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие толщиной 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняли основание и залили бетон, необходимо проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок поверх бетонного основания на расстоянии от 100мм до 300мм, с помощью трубных разделителей. Далее заливаем бетон между и вокруг балок первого яруса. После этого укладываем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом соединяем стальные стойки с верхним ярусом с помощью опорной плиты, боковых уголков и косынки. Эти соединительные элементы также заделываются в бетон, чтобы сделать соединение жестким.

Фундамент ростверка деревянный

Фундамент деревянного типа предназначен для тяжелонагруженных каменных стен деревянных колонн. Этот фундамент особенно удобен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м ² . Вместо стальных балок используются деревянные доски и деревянные балки. Между деревянными стыками нет бетона. Однако нижний бетон, предусмотренный в стальном ростверке, заменен деревянным настилом из деревянных досок. Выемка основания выравнивается. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается вплотную друг к другу без зазора между ними. Поверх этого слоя под прямым углом укладывается деревянный брус того же сечения, что и деревянный столб. Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, заходящий на всю ширину основания стены, по которому возводится каменная стена.

Расчет фундамента ростверка

Для расчета фундамента ростверка требуется расчет нагрузок и моментов от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии. Разделив эту площадь, мы узнаем номера и размеры каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для сопротивления изгибающим моментам и силам сдвига. Ростверк нельзя заключать в бетон и порядок, потому что тогда композиционное действие балки и бетона будет деморализовано. Метод конструкции и нагрузки должны быть совместимы с проектными требованиями

Монтаж фундамента ростверка

Ниже приведены этапы монтажа фундамента ростверка:

• Сначала для монолитного монолитного ростверка необходимо изготовить и установить каркас. Мы предпочитаем этот ростверк, потому что он более надежен.
• Опалубка изготавливается из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть установлен зазор около 6-8 дюймов.
• Внутри опалубки необходимо установить каркас соединения арматуры с помощью вязальной проволоки. Наименьшее расстояние от рамы до края опалубки должно быть одинаковым.
• Далее арматура соединяется той же вязальной проволокой, что и раньше.
• Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматура должна располагаться на высоте примерно 25-30мм так, чтобы она полностью погружалась в бетон. Бетон следует заливать осторожно, чтобы избежать нежелательных полостей. 6. После шпаклевки поверхность необходимо выровнять и дать высохнуть. Когда он высохнет, опалубку можно снять. Фундамент уже готов.

устройство, плюсы и минусы, строительство

Проблема выбора фундамента под сооружения существует в сложных горно-геологических условиях. Рационально использовать свайно-ростверковый фундамент, предполагающий 20% стоимости строительства. Подземная часть висячих стержней увеличивает несущую способность грунта и обеспечивает надежность конструкции. Реконструкция некачественного фундамента требует дополнительных вложений, поэтому актуальным направлением является соответствующее проектирование.

Содержание

1. Определение свайно-ростверкового фундамента
2. Выбор свай
3. Виды свайно-ростверкового фундамента
4. По способу погружения в грунт
5. По степени заглубления
6. Технология строительства этапы заливки ростверка
7. Проведение работ по утеплению фундамента
8. Возможные ошибки
9. Плюсы и минусы свайно-ростверкового фундамента

Определение свайно-ростверкового фундамента

Свайно-ростверковый фундамент возводится на неустойчивых грунтах

Конструкция применяется для возведения зданий на неустойчивых грунтах или в случае возведения крупногабаритного сооружения. В качестве основания используются сваи с заостренным концом, каждая из них выдерживает усилие 2 – 5 тонн. Вершина стержней объединяется балочным или плитным поясом, который называется ростверком. Обвязка закладывается под несущие стены и размещается по периметру дома.

Для определения количества подвесных элементов производится расчет, требующий характеристик:

• вес здания с оборудованием, людьми, снеговой и ветровой нагрузкой;
• технические показатели грунта на строительной площадке.

Ростверк равномерно распределяет статические нагрузки и связывает вертикальные стержни, чтобы они не смещались под нагрузкой. Сваи делают из металла или железобетона, а для соединительных балок берут металлические профили, бетон, деревянные бруски.

В частном домостроении ростверк фундамента на сваях применяется редко из-за большой затратной части. Использование такой конструкции оправдано, если дом строится в заболоченной местности или на грунтах, относящихся к категории зыбучих песков.

Выбор сваи

Разновидности свай по конструкции и типу установки

Длина сваи, диаметр зависит от нагрузки, сопротивления слоя грунта и назначается так, чтобы элемент находился вне зоны промерзания грунта . Длина скважины зависит от возможностей бурового оборудования. Низ ростверка определяется наличием технического чернового этажа, подвала, рельефом земельного участка.

Проект свайного фундамента выполняется по результатам инженерных разработок, информации о сейсмичности района. При выборе технологии учитываются экологические требования и сравниваются экономические варианты других решений. Правила расчета приведены в нормативном документе СНиП 11.В.1 — 62.

В плане сваи размещают с постоянным или переменным шагом, который предварительно указывается на чертеже. Висячие элементы и ростверк рассчитываются по деформациям с условием, что конструкция осядет на величину меньше нормативного показателя. Метод позволяет определить рентабельность основания ростверка до устройства монолитного ленточного фундамента, сплошной бетонной плиты.

Виды свайно-ростверкового фундамента

Сваи с железобетонным ростверком — самые прочные

Слабые грунты протыкают острием стержня до упора в устойчивый грунт, к которым относятся грубые, скальные пласты и крепкие глинистые породы. Длина вертикального шпунта может быть до 20 метров.

Свайный фундамент с ростверком подразделяется по характеристикам:

• материал — бывают железобетонные, деревянные, стальные и бетонные варианты;
• способ погружения в грунт — делятся на забивные, вибропогружные, шнековые;
• работа с грунтом — висячие конструкции распределяют нагрузку с помощью трения, а стойки передают усилия непосредственно на устойчивую породу.

Сечение желобов квадратное, многоугольное, трубчатое. Элементы выполнены составными, цельными, винтовыми, с развальцовкой. Монолитные конструкции имеют внутри цилиндрическую полость, они цельные с постоянной длиной. Сборные варианты соединяются из железобетонных блоков и набираются на необходимую длину.

Способом погружения в грунт

Вибратор для свай

Сваи забивные забивают ударным оборудованием. Наконечник смещает частицы грунта в сторону, вверх при углублении и проникает в грунт. Стержень выталкивает объем грунта, равный объему затопленной площади, и дополнительно обжимает основание. На строительной площадке используются дизельные и штанговые молоты.

Метод вибрации уменьшает трение в грунте и на боковой поверхности погружного элемента. Требуется усилие, которое в несколько раз меньше, чем при ударном методе. Землю уплотняют на расстоянии 1,5 — 3 диаметров сваи от ее тела. Применяются электромеханические вибропогружатели, которые с помощью амплитуды пульсаций и массы сваи разрушают структуру грунта.

Свинчивание с напором производится для железобетонных и стальных свай с использованием автомобильных установок. Вертикальные элементы имеют наконечник с винтовой лопастью, ствол, направляющую и удлинитель. Применяются для реконструкции и ремонта фундаментов и для строительства в районах вечной мерзлоты, на пучинистых, обводненных грунтах.

По степени заглубления

Чем больше свай для ростверка, тем дороже фундамент

Висячий ростверк работает в среде сжимающихся грунтов, распределяет нагрузку с помощью силы бокового трения, сопротивления оголовка. Такие элементы невозможно заглубить до стабильного образования, и в этом их недостаток. Для надежности увеличивают площадь пяты направляющей части и размещают на площадке большее количество элементов.

Увеличение размеров приводит к удорожанию конструкции фундамента, увеличению трудоемкости. Большой объем потянет вес и дополнительная тяга. Уменьшение расстояния между подвесными стержнями иногда спасает ситуацию.

Стойки имеют наконечник, передающий усилие на несжимаемые слои; такие стержни не приводят к усадке конструкции. Реечные пазы применяют для усиления фундамента при прокладке коммуникаций, трубопроводов, железнодорожных путей, так как они обладают высоким коэффициентом сопротивления сдвигу. В городе их возводят как опоры для стен и для строительства промышленных агрегатов с тяжелой техникой.

Технология строительства

Для устойчивости под ростверк засыпается песчано-щебеночная подушка

Скважины углубляют ручными бурами, при этом бурят диаметром 100-200 мм, а длину ограничивают расстоянием 1 м . Моторизованные, гидравлические и электрические машины увеличивают поперечный размер скважины и длину проходки до трех метров. Ростверки для свайных фундаментов требуют песчано-щебеночного слоя толщиной 15 – 20 см.

Допускается состав подсыпки:

• щебень мелкий, песок — 1:2 соответственно;
• песок крупный, гравий средней фракции — 2:3 соответственно.

Количество вертикальных стержней принимается расчетным путем, а при их отсутствии принимается запас прочности основания, сваи располагаются с минимальным шагом 1 м. Центры стержней совпадают с осями разбивки дома, диаметр свай может быть 170 — 400 мм. Для армирования применяют сварные или вязаные каркасы с ребристым армированием диаметром более 12 мм. Продольные стержни следует выполнять из металла класса А-3, а А-1 размещать в поперечном направлении.

Процесс и этапы заливки ростверка

Заливка ростверка после установки свай

Герметизация арматурных выходов и жесткое соединение ростверка со сваями обеспечивается при слабых грунтах и ​​боковой нагрузке на здание. Концы загибают и прикрепляют к каркасу ростверка с помощью вязальной проволоки. Ростверк заливается слоями, до 25 см бетонируется в один прием. Электрический вибратор используется для удаления пузырьков воздуха из массы. Бетон набирает 100% прочности через 28 дней, только после этого его нагружают и укладывают ростверк.

Пошаговая инструкция правильного заполнения:

1. заполнить опалубку на треть;
2. трубка автомиксера поднимается так, что часть ее падает на дно;
3. просочившаяся масса прижимается к земле, образуя жесткую опорную площадку; фитинги
4. вставляются так, чтобы верх не выступал над уровнем трубы;
5. в верхней части бетона размещается стержень с резьбой для соединения с ростверком, элемент выступает на 30 см.

Опалубку лучше заливать непрерывно с перерывом для уплотнения слоев. Если вырыть траншею по ширине ростверка, опалубка не нужна, бетон можно заливать прямо в землю.

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пены, которая наносится с помощью напыления

Железобетонный ростверк становится мостиком холода, независимо от его расположения на уровне земли. Конструкция отводит тепло от стен, которые возведены непосредственно на ней. Утепление работает аналогично утеплению ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет под домом продуваемое ветром пространство. Щель закрывается утеплителем, чтобы сэкономить на отоплении дома. В это пространство также закладывается канализация, водопровод, а теплоизоляция защищает от замерзания воды и стоков.

Мусор и листья попадают на открытое пространство под зданием, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть выглядит привлекательно и украшает фасад. Утепление подвала производится одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты теплоизоляции зависят от высоты цокольной части, особенностей ростверка.

Возможные ошибки

Чтобы ростверк не обрушился, необходимо правильно рассчитать количество свай и армировать бетон арматурой

Установку свай с ростверком лучше доверить специалистам или работать по чертежу и только после технического расчета. Нарушение технологии приведет к проседанию и разрушению дома.

Типичные ошибки:

• отсутствие вертикальности при заглублении сваи;
• использование ямок при затягивании винтовых стержней;
• установка так, чтобы свая касалась сплошного фундамента, но должна уходить в него на 0,2 — 0,3 м;
• нарушение технического плана размещения элементов;
• без учета металлических головок на вершине сваи;
• использование отверстий от старых свай для установки новых.

Наклонные стержни уменьшают несущую способность фундамента; со временем такие элементы можно вытащить из земли. Сваи следует вкапывать в землю, начиная с поверхности земли. Полость элемента после забивания бетонируется и ограничивается наголовником, предохраняющим от влаги.

Плюсы и минусы свайно-ростверкового фундамента

Под свайный фундамент невозможно обустроить подвал.

Устройство требует меньше материалов, чем для изготовления сплошной монолитной плиты, при этом заглубление выбирается любое, возможно строительство на зыбком грунте или в условиях вечной мерзлоты. Небольшой объем выкапываемого грунта не требует применения экскаватора, а винтовые сваи забиваются буром.

Технологические особенности позволяют снизить стоимость свайного фундамента до аналогичного показателя для ленточного фундамента при сохранении высоких прочностных характеристик. Снижение трудоемкости приводит к тому, что комплекс работ вместе с утеплением выполняет бригада специалистов, состоящая из трех человек.
