Армирование ростверка. Что такое ростверк и технология его армирования.

Строительство любого сооружения начинается с основы – его фундамента. Ошибки в начале недопустимы, а поэтому, тип, конструкция, состав и технология монтажа  должны рассчитываться с предельной точностью. Свайные фундаменты проявляют прекрасную устойчивость и долговечность в самых разных эксплуатационных условиях, а с ростверком эта конструкция получает на 100%  эффективную базу для жилых, коммерческих, архитектурных и промышленных построек.

Армирование ростверка – важнейшая часть создания такой железобетонной конструкции. Этому процессу нужно уделять особое внимание, используя правильную технологию и арматуру для фундамента. В статье мы расскажем что это? как его делать? и на что нужно обратить внимание?

Что такое ростверк и какая его роль в фундаменте?

Существует три основных типа фундамента: ленточный, свайный и плиточный. На практике применяется еще несколько разновидностей и модификаций этих технологий и ростверк одна из них. Эта монолитная железобетонная конструкция похожа на ленточный фундамент, но устанавливается  поверх сваи (набивной или буронабивной). Важным технологическим моментом является армирование сваи, которое должно выходить за точку опоры с ростверкос на 30-40 см (для максимальной привязки).

Другими словами, ростверк – это ленточный фундамент, опирающийся на сваи. Поверх ростверка возводятся сразу стены с применением утеплителей и усадочных материалов. Ключевым моментом установки ростверка является армирование, от которого будет зависеть успех всей компании.

Дело в том, что на фундамент воздействуют силы (давление стен сверху, пучение и подмыв снизу), которые зачастую направлены в разные стороны. Каждому школьнику известно, что бетон работает на сжатие, а прогибы и деформации для него разрушительные. Поэтому правильная арматура для фундамента и технологически верная обвязка дают возможность ростверку воспринимать нагрузки с разных сторон.

Как правильно армировать ростверк

Чтобы армирование ростверка было не просто для галочки, а строго выполняло свою функцию, необходимо понимать следующее. По всей линии свайно-ленточного фундамента на него действуют силы в двух направления:

• Снизу вверх. Участки, опирающиеся на сваи.
• Сверху вниз (прогиб). Стена весом давит на ростверк, создавая усилия на прогиб.

Очевидно, что армирование ростверка при таких раскладах выполняется двумя методами:

1. В местах пролета нижний пояс армирования должен быть усиленным, так как нижняя часть будет воспринимать всю нагрузку. Для этого используется арматура А3 (рельефная горячекатаная) диаметром от 13 до 16 мм.
2. В местах опор на сваю усиленным делается верхний пояс, чтобы выдерживать давление, направленное снизу.

Каркас изготавливается из продольно и поперечно направленных прутьев. Вертикальные скобы, хомуты и поперечные участки можно вязать из арматуры диаметром 6-8 мм, даже с гладким сечением (все зависит от конструктивных особенностей здания).

Выдержки из требований по СНИП

При укладке арматуры для ростверка необходимо придерживать  следующих требований:

• Прутья одного ряда должны находиться на расстоянии друг от друга не меньше чем 3 см.
• Расстояние между двумя продольными направлениями должно быть не больше 40 см. Допускается брать расстояние в 2 толщины стены над ним (максимум).
• Если диаметр сваи больше 15 см, то в нижнем продольном ряду используется минимум 2 прута армирования.
• Нельзя делать в ростверке закладные отверстия, больше ширина сваи (балки) на 1/3.

Вязка арматуры каркаса необходима для создания правильной геометрии конструкции и для временного закрепления в пространстве. Существует 3 основных метода:

1. Муфтовое. Самый надежный и 100% метод для создания неразрывного кольца в свайно-ленточном фундаменте. Муфта стоит больших денег, а поэтому у застройщиков, а тем более, в небольшом домашнем домостроении они не востребованы.
2. Сварка. Сварка обеспечивает быстрый результат, но не всегда подходит под условия бетонирования (повышает коррозию, нагревает прут). По правилам варить каркас армирования можно только из прутьев диаметром больше 25 см. Такие массивные фундаменты применяются крайне редко, а поэтому метод неактуален.
3. Скрутка. Чаще всего в частном домостроении и профессиональные застройщики используют проволочные скрутки. Это самый простой и эффективный метод, позволяющий вязать армировку в каркас с правильной геометрией и хорошей устойчивостью.

На практике применяют несколько способов ручной вязки, но самый проверенный и продуктивный – это использование специальных вязальных крючков. Существуют также автоматические инструменты, типа вязальный пистолет или жало с шуруповертом, но в реальных условиях такой подход не дает выгоды.

Подведем итоги

Свайно-ленточный фундамент эффективен практически для всех случаев, но лишь при создании правильного ростверка. Чтобы обеспечить жесткость и в то же время гибкость такой железобетонной конструкции, вам необходимо создать качественный каркас с рабочей арматурой для фундамента.

Используйте наши рекомендации, а также техническую литературу и строительные СНИП для расчетов армирования. Только так фундамент на 100% будет выполнять своей функциональное предназначение.

Статья на Яндекс Дзен

Комментарии

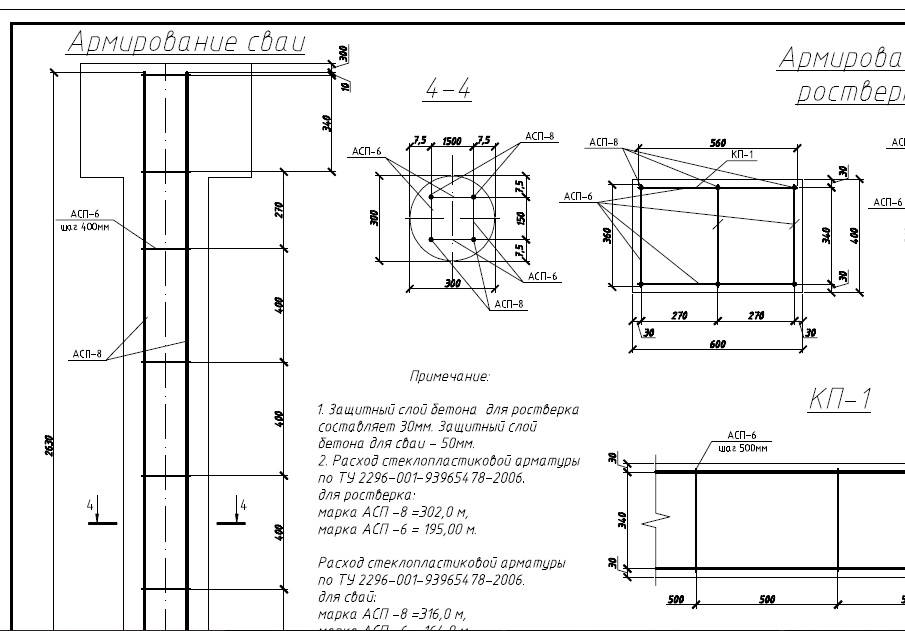

Армирование ростверка свайного фундамента чертеж

Содержание

1. Как правильно армировать ростверк свайного фундамента.
2. Армирование плитного и монолитного ростверка.
3. Армирование ленточного ростверка.
4. Особенности выполнения работ.
5. Армирование плитного фундамента.
6. Технология армирования свайного ростверка.
7. 1 Какие функции выполняет ростверк и зачем нужно его армирование?
8. 1.1 Чем и как армировать?
9. 1.2 Как рассчитать количество арматуры?
10. 1.3 Особенности армирования ростверка (видео).
11. 2 Технология армирования монолитного ростверка.

Как правильно армировать ростверк свайного фундамента.

Несмотря на то, что свайно-ростверковые фундаменты пользуются популярностью среди застройщиков, это специфическая конструкция основания. Расчет такого основания сделать самостоятельно очень сложно, для этого нужно подключать специалистов, которые имеют опыт работы в этой сфере, а также умеют создавать грамотный чертеж основания с четкими данными о типе ростверка, размеру и материалу свай, а также расстоянии между конструктивными элементами.

Существует несколько популярных видов фундаментов с ростверком: ленточный, плитный и свайный. Все они отличаются конструкцией, несущими характеристиками и прочностью, используются на различных типах грунтов, поэтому и схема их монтажа существенно отличается. Но единственный элемент, который обеспечивает максимальную несущую нагрузку на основание такого типа – это правильное армирование. И оно должно обязательно быть указано в чертеже, также должен быть произведен расчет арматуры, ее длины и толщины, а также способа соединения прутьев. Соответственно, весь процесс армирования нужно выполнять строго по чертежу, соблюдать все расчеты, чтобы потом фундамент не разрушился через несоблюдение технологии.

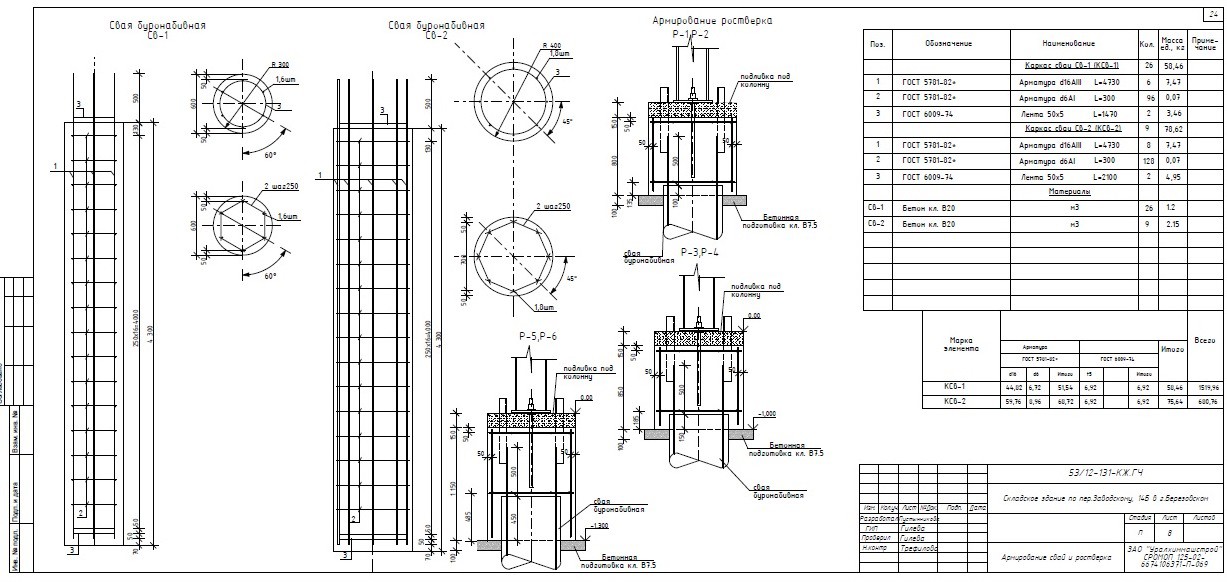

Схема армирования свайного ростверка.

Армирование плитного и монолитного ростверка.

Типичная схема армирования такого типа оснований.

Если нужно сделать армирование монолитного ростверка, тогда укладка горизонтальных поясов делается в два отдельных ряда при расстоянии в 20-30 см. Между поясами нужно предусмотреть продольные линии связи с проволоки или арматуры, места соединения соединить болтовыми зажимами, сварку использовать не рекомендуется через деформацию стали.

При расчете арматуры берется во внимание количество горизонтальных поясов, а также наличие вертикальных соединительных групп.

Как правило, вертикали устанавливают с шагом в 20 см, но это правило иногда обходят за счет использования более мощной проволоки.

В схеме армирования монолитного ростверка всегда предусматриваются такие пояса. Каркас делается пространственным, тут используются вертикальные пучки нарезанной арматуры, но длину подбирают только такую, чтобы прутья не выступали за пределы ростверка.

Как правило, вертикальные стержни соединяются с горизонтальным поясом также гибкой проволокой. Армирование будет завершено, когда будут уложены и соединены между собой все стержни и тщательно защищен нижний слой. Если все правила и рекомендации соблюдены правильно, тогда можно начинать заливку ростверка бетонным раствором.

Армирование ленточного ростверка.

Принципиальная схема устройства фундамента.

Схема армирования ленточного ростверка практически не отличается от монолитного, ведь такие основания похожи между собой. Единственное отличие – так монолитный имеет единую армированную плиту под периметром целого здания. А ленточный сооружается по периметру только несущих стен и там армируется. Соответственно, при расчете армирования ленточного фундамента учитывается меньшее количество арматуры, а также используемого бетонного раствора. Единственное отличие – это способ установки опалубки, ведь это двухсторонняя защитная плоскость, которая существенно ограничивает возможности доступа к арматуре. Армирование ленточного ростверка также делается только способом соединения вязальной проволокой, сварка недопустима.

При разработке чертежа армирования ленточного ростверка сразу учитывается полное отсутствие провисания прутьев, а также вертикальные армирующие пучки. Тем более, что во время заливки бетоном все прутья должны стоять именно в тех местах, где это указано на схеме. Любые смещения недопустимы, поэтому соединение должно быть жестким.

Единственное различие между ленточным и монолитным ростверком, это способ армирования. В монолитной конструкции соединяются все оголовки, а в ленточной – только соседние конструкции, поэтому расчет ленточного основания выходит дешевле.

Особенности выполнения работ.

Ключевая проблема, какая возникает при расчете и строительстве фундамента – это неправильный выбор сечения самого ростверка. Нужно всегда учитывать наличие воздушной подушки под плоскостью ростверка, вариант как на рисунке категорически запрещается делать.

Также некоторые проектировщики, особенно без опыта, могут в схеме совместить элементы плитной и ленточной конструкции. Если зимой возникнет вспучивание почвы, тогда лента фундамента поднимется, а плиты не будут давать это сделать. В результате случится разрыв свай и быстрое разрушение основания.

Если нужно сделать расчет поперечного сечения ростверка и размера свай, тогда нужно сначала разработать проект дома со спецификациями несущих стен и перекрытий. За счет этих данных проводится расчет допустимых нагрузок на будущее основание, подбирается тип заводский свайных элементов и уже затем подбирается толщина плиты ростверка.

Если выбор остановлен на ленточном типе основания, тогда толщина ростверка соответствует толщине несущих стен или может быть немного больше за счет утепления и декоративного оформления. Если такое основание строится на площадке с природным уклоном, тогда сразу подбираются сваи различной длины.

В некоторых случаях уклон площадки слишком большой. В таких случаях использовать сваи очень большой длины не рекомендуется, ведь возможно возникновение горизонтальных разрывов даже посередине сваи. В таких случаях строят ступенчатый фундамент. В такой конструкции предусмотрено углубление опорных стержней на глубину до 25 см, а опора вводится на 5-7 см. при выборе ступеней также определяются сразу с толщиной кладки стены, а также места расположения опор. Тут нужно помнить, что края ступеней не должны опираться на опоры. Поэтому сваи устанавливаются полностью в свободном порядке. Арматура устанавливается на одной плоскости со зданием, также расположение ее должно быть в самих ступенях, а соединение гибкое без элементов сварки.

Армирование плитного фундамента.

При расчете необходимого количества арматуры, нужно воспользоваться типом и формой будущего основания. Эти характеристики железобетонной основы можно получить, определившись из будущей нагрузкой на фундамент и несущими характеристиками почвы. Тут часто используются ребристые прутья в горизонтальных и вертикальных поясах, это арматура класса А3 с толщиной 10 мм. Но при обустройстве армирующих поясов можно использовать прутья и большей толщины. Ведь чем они толще, тем фундамент получится прочнее. Также проектировщик при расчете должен учесть особенности почвы, тип будущего здания,его высотность и периметр. Если грунт плотный, то степень деформации основания будет меньшей. Если же почва рыхлая, тогда в сваях и в ростверке нужно применять арматуру с диаметром 14-66 мм, или даже большую. А шаг сетки для всех типов армирования составляет 20 см.

Технология армирования свайного ростверка.

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн ). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

1 Какие функции выполняет ростверк и зачем нужно его армирование?

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Существует несколько разновидностей обвязки по материалу изготовления — стальная (из швеллера либо двутавра) деревянная (из бруса) и железобетонная. Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения, которые могут стать причиной его деформации.

Схема свайно-ростверкового фундамента.

Размещенный внутри монолитного ростверка армокаркас воспринимает на себя вышеуказанные нагрузки, предотвращая риск его разрушения, что значительно увеличивает надежность и долговечность конструкции. Армирование необходимо не только при монтаже свайно-ростверкого фундамента, но и в столбчатом основании, которое имеет схожую конфигурацию.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные. Забивные сваи представляют собой конструкции заводского изготовления, которые по завершению монтажа с помощью копровой техники обрезаются специальной гидравлической сваерезкой.

После обрезки оголяется арматура на торцевой части сваи, которая впоследствии связывается с каркасом монолитного ростверка. При монтаже буронабивных опор их армокаркас делается так, чтоб над бетонным телом сваи находились выступы арматуры высотой 30-40 см.

1.1 Чем и как армировать?

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры (верхнего и нижнего), соединенных между собой горизонтальными и вертикальными перемычками.

Продольные пояса выполняются из прутьев арматуры класса А3 (горячекатаный профиль рифленого типа), диаметр которой составляет 13-16 мм. Использовать стеклопластиковую арматуру можно, что подтверждают отзывы о успешной эксплуатации таких свайно-ростверковых фундаментов на специализированных форумах.

Соединяющие вертикальные и горизонтальные перемычки могут выполняться в двух вариантах — в виде отдельных прутков приваренной к продольных поясам арматуры (схема демонстрирует конфигурацию). В таком случае необходимо использовать стержни аналогичного типоразмера, что и при обустройстве продольного пояса.

Чертеж соединения поясов отдельными перемычками.

Также каркас может соединяться перемычками из выгнутой в хомуты прямоугольной формы арматуры (нижеприведенная схема). При таком подходе используются гладкие стержни класса А2 (диаметр 8-10 мм). Гнутые хомуты трудоемки в монтаже, однако они за счет меньшего количества сварных швов они более надежны и долговечны. Стеклопластиковая арматура, не подлежащая гибке, для создания хомутов не применяется.

Чертеж соединения поясов хомутами.

Согласно положениям СНиП №2.03.01 «Пособие по проектированию и обустройству свайно-ростверковых фундаментов». при монтаже армокаркаса необходимо соблюдать следующий шаг между составляющими элементами:

• количество стержней в продольных поясах — минимум 4, расстояние между ними — до 10 см;
• шаг между поперечными перемычками продольного пояса — 20-30 см;
• шаг между вертикальными соединяющими перемычками — до 40 см;
• защитный слой бетона — минимум 5 см.

Защитный слой представляет собой расстояние между крайними контурами армокаркаса и стенками бетонного тела монолитного ростверка. Если защитный слой не будет иметь требуемую толщину возникнет две проблемы — каркас не сможет правильно перераспределять действующие на ростверк нагрузки и арматура будет чрезмерно подвержена коррозии под воздействием влаги, проникающей в микропоры бетона.

Пластиковая подставка под арматуру.

Чтобы сделать защитный слой по нижней грани ростверка используются специальные пластиковые подставки-грибки, которые поднимают арматуру над опалубкой. Применение в данных целях кусков кирпича не допускается.

1.2 Как рассчитать количество арматуры?

В качестве примера приводим расчет количества арматуры для монолитного ростверка периметром 8*6 м. Используем условные габариты обвязки 40*40 см. Армокаркас под такую обвязку будет состоять из двух продольных поясов по 3 стержня А3 диаметр 14 мм в каждом (шаг между прутьями 10 см, по 5 см с каждой стороны съедает защитный слой бетона). Пояса соединяются перемычками из арматуры А1 диаметр 11 мм, расположенных с шагом в 20 см.

Расчет выполняется по следующему алгоритму:

1. В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.
2. Для соединения прутьев продольного пояса нам потребуются перемычки длиной 30 см, которые будут расположены с шагом 20 см. Выполняем расчет их количество на оба контура ростверка: 2*(30/0.2) = 300 шт, после чего рассчитываем общую длину поперечных перемычек: 300*0,3 = 100 м.
3. Осталось произвести расчет длины вертикальных перемычек, соединяющих верхний и нижний контуры каркаса между собой. Но поскольку в примере рассчитывается прямоугольный ростверк, их количество и длина будет идентичной поперечным перемычкам. Если же используется ростверк прямоугольной конфигурации, расчет выполняется по указанной в пункте №2 формуле.

В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.

1.3 Особенности армирования ростверка (видео).

2 Технология армирования монолитного ростверка.

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

Опалубка и сваи перед началом армирования.

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Читайте также: как армируют лестницы. и нужно ли это делать?

Армирование ростверка — пошаговая инструкция:

1. К выступающей из сваи арматуре на высоте от 5 см от дна опалубки привариваются горизонтальные прутки.
2. На прутьях с заданным шагом размещается и приваривается арматура нижнего продольного пояса.

Первый пояс армокаркаса и хомуты.

• В участках между сваями устанавливаются предварительно выгнутые прямоугольные хомуты, выступающие в качестве соединяющих перемычек.
• На лицевых гранях хомутов-перемычек фиксируются элементы верхнего продольного пояса.

Усиление углов на верхнем поясе каркаса.

Сборка армокакаркаса на прямых участках ростверка достаточно проста в исполнении. Трудности наступают при армировании углов, которое необходимо дополнительно усиливать, поскольку эта часть каркаса испытывает максимальные нагрузки.

Схема правильного армирования углов и примыканий ростверка.

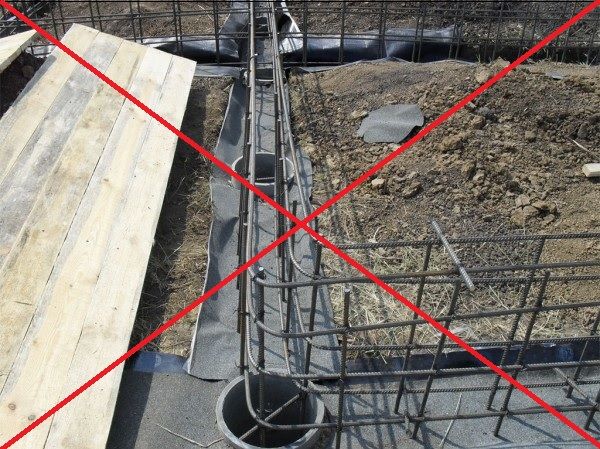

Углы и места примыкания внутренних стен обвязки к наружным нельзя армировать перехлестом арматуры. На данных участках необходимо укладывать цельные стержни, выгнутые в Г либо П-образной конфигурации. Схема правильного армирования углов свайного ростверка приведена на изображении.

Рекомендация: Хорошая обзорная статья, из нее узнаете об армирование ростверка свайного фундамента так же увидите чертежи. Перед тем как начать армирование ростверка нужно сделать точный и правильный расчет исходя из конкретно вашей ситуации и ваших нагрузок. Если будет ошибка в расчетах, то вы построите бракованный ростверк и потеряете много денег.

Проектирование железобетона: TEKLA Structures + AutoCAD

Перейти к основному содержанию

Гельмут Вебер

Стальной конструктор TEKLA Structures | 3D-моделирование BIM | рабочие чертежи | Статические расчеты

Опубликовано 11 января 2021 г.

+ Подписаться

Эта статья является примером проекта, который я сделал в TEKLA Structures с дальнейшей детализацией в AutoCAD.

Это был проект с электростанцией, включающий: 2 газовые турбины, 2 паровые турбины, котел-утилизатор для газовых турбин, котлы сверхкритического пара, , но эта статья касается только фундамента.

Я инженер-строитель, моя задача в этом проекте всего фундаменты и металлоконструкции проекта . В этой статье я хочу показать вам несколько примеров моих рисунков с комментариями как часть инженерного проекта электростанции. Инженерный проект электростанции «под ключ» разработан в ТУРБОПАР Технический Проект

На фото ниже: Монолитные ростверки и схема усиления ростверка.

Фундаменты под каркасные колонны представляют собой монолитные железобетонные ростверки на свайном фундаменте. Сваи железобетонные забивные

На рисунке ниже: Фундамент котла-утилизатора – плиты на грунте.

Фундаменты под дымовые трубы котла-утилизатора и паровых котлов представляют собой монолитные железобетонные ростверки на свайном фундаменте. Сваи забиты.

DE: Диаграмма монолитных фундаментов Abhitzekessels und des Kamingrills.

На рисунке ниже: Фундамент паровой турбины массивный железобетонный на свайном фундаменте. Сваи забиты.

DE: Фундамент турбины с генератором. Stahlbetonbauplanung

На рисунке ниже: Схемы армирования стен и крыши.

На фото ниже: Монолитный котлован, схемы армирования дна. Устройство отводов арматуры. Газовая турбина.

BIM 3D красив или полезен?

Есть несколько видов 3D, которые обычно нравятся Заказчику, но никто не знает, как их применить на месте (шутка конечно 🙂 конечно же, мы используем 3D на стройке.

Фундамент перепускной трубы монолитный. 3D вид

Фундамент перепускной трубы монолитный. 2D вид

Немного больше информации по соответствующему проекту, который вы можете найти здесь.

#конструкция #stahlbau #metallbau #Stahlbetonbauplanung

Исследуйте темы

Свайный фундамент с монолитным ростверком: виды и технология строительства

Свайный фундамент с монолитным ростверком хорошо подходит для строительства дома на подвижном грунте. Вертикальные опоры в нем объединены лентой, что делает основание более надежным.

Содержание

1. Характеристики и применение фундамента свай с монолитным решеткой
2. Разнообразие решетки
3. Высота
4. Территорские
5. Уточненные
6. Технология эрекции
7. Pros and Cons Sweep of Aslize Orailith of и концентрации.0084

Характеристика и применение свайного фундамента с монолитным ростверком

Один из самых распространенных типов фундаментов в малоэтажном частном строительстве. Как и при обычном столбчатом основании, нагрузка от здания в этом случае давит на вертикальные опоры. Это могут быть забивные или винтовые сваи. Последние особенно рекомендуются для неустойчивых почв, заболоченных или глинистых участков. Ростверк помогает перераспределить нагрузку, создаваемую несущими конструкциями.

В отличие от одностоечного фундамента, этот фундамент хорошо подходит для всех видов проблемных грунтов. К ним относятся почвы с высоким залеганием вод, повышенной влажностью или подвижностью, районы с вечной мерзлотой. Монолитные сваи можно устанавливать на участках, где другие виды фундамента (например, ленточный) были бы перегружены. Они также подходят для надежного, стабильного грунта. Однако некоторые ограничения все же есть: для осадочных, скальных и изверженных грунтов, а также тех участков, где имеется скальный или известняковый слой, такой фундамент не рекомендуется.

Сваи могут быть изготовлены из разных материалов:

• Деревянные опоры устанавливаются под легкие постройки. Вбивать их предполагается вибрационным молотком. Наиболее распространены сваи из сосны, но их можно делать и из других хвойных пород.
• Железобетонные опоры могут иметь круглое или прямоугольное сечение. Они хорошо выдерживают нагрузки, возлагаемые на здание. Опоры полые и полнотелые.
• Металлические винтовые сваи подходят для разных типов грунтов, в том числе для строительства в районах вечной мерзлоты.

Опоры также различаются по своему поведению в земле. В некоторых из них передача нагрузки осуществляется через боковую сторону. Другие сваи проходят через подвижный слой в глубину грунта и передают нагрузку на твердую часть грунта, опираясь на нее.

Строительная смета зависит от типа свай, размеров основания и устройства ростверка. Необходимые расчеты должны быть сделаны заранее.

Разновидности ростверков

Делают ростверк из металлических или бетонных балок. Его функция заключается в связывании вертикальных компонентов фундамента над землей. Расстояние от уровня почвы до ростверка может быть разным. Обычно сваи располагаются равномерно под конструкцией. В некоторых случаях в местах армирования опоры монтируют в скученные «балки».

Высокий

В этом случае базовая плоскость значительно выше земной поверхности. Благодаря простоте монтажных работ такой ростверк используется очень часто. Еще одним преимуществом является то, что он не подвержен давлению почвы. А вот сделать подвал в здании с этим ростверком не получится. Кроме того, при его монтаже необходимо обеспечить качественную гидроизоляцию и утепление.

Земной

Здесь плоскость находится вровень с землей. В эту группу также попадают случаи, когда она лишь немного возвышается над ним.

Заглубленный

В этом случае верхняя плоскость конструкции располагается ниже поверхности почвы. Это самый трудоемкий в реализации вид ростверка, ввиду сложности создания под ним свободного зазора.

Технология возведения своими руками

Монтаж и усиление свайного фундамента с монолитным ростверком можно выполнить, даже не имея большого опыта строительных работ. Заранее нужно изучить требуемые ГОСТы, подготовить чертежи, описывающие, как конструкция должна выглядеть в разрезе. Количество задействованных свай зависит от массы здания и нагрузки, создаваемой плитами.

Последовательность работ:

1. С помощью ручного бура создаются скважины необходимой глубины, в которых будут располагаться сваи. Поскольку инструмент имеет регулируемую длину стержня, его можно эксплуатировать при разных уровнях погружения (до 5 м).
2. Кровельные трубы изготавливаются диаметром, аналогичным диаметру колодцев. Они будут служить опалубкой. Длина труб должна быть на 0,3 м больше глубины колодцев. Верх изготовлен из трехслойного материала и обвязан отрезками проволоки.
3. Полученные трубы монтируются в просверленные отверстия. Если на дне последней находится немного воды, на это можно не обращать внимания, но если она больше 0,25 высоты, то перед установкой опалубки жидкость откачивается насосом.
4. Каркас готовится из арматуры. Проще всего его сделать из трех прутьев сечением 0,7 см, скрепленных проволочной стяжкой. Каркасные конструкции устанавливаются в колодцах.
5. С помощью миксера готовят бетонный раствор и порциями заливают его в опалубку. Каждый слой утрамбовывается вибратором.
6. Приступают к установке ростверка. Между сваями выкапывается траншея такой ширины, чтобы туда можно было установить опалубку. Минимальная глубина 0,3 м. Ни в коем случае нельзя заливать бетонную смесь в траншею без каркаса опалубки.
7. На дно насыпается 0,1 м песка и поверхность выстилается гидроизоляцией из рубероида. Между столбами монтируется опалубка.
8. Арматура устанавливается выше границы поверхности на 3 см.

Если вместо железобетонных свай выбрать металлические винтовые, монтажные работы будут еще проще.
