Армирование проемов в монолитной стене: чертежи и схемы усиления проемов, углов и отверстий

порядок выполнения работ, определение размера опалубки и ее монтаж, советы профессионалов

Преимущества и недостатки монолитно-каркасной технологии

Монолитные армированные стены имеют такие преимущества:

• цельная конструкция без швов прочная и надежная, ее не продувает, не образуются температурные мосты;
• гладкая ровная поверхность позволяет приступить к отделочным работам без предварительной подготовки;
• сооружения здания в короткие сроки;
• монолитные дома имеют свободную планировку;
• повышенный срок службы железобетонных сооружений;
• сложные архитектурные криволинейные элементы и арки выполняются достаточно легко.

Недостатки монолитных стен:

• низкая звукоизоляция;
• обязательное утепление стен;
• способность бетона проводить вибрации.

Железобетонные правила

Прочность всей железобетонной конструкции определяется правильностью связи двух материалов. Самым важным является то, каким образом бетон отдает появляющееся в результате нагрузки напряжение стальной арматуре. Если в процессе энергия не теряется, прочность будет максимальной.

Здесь нужно, чтобы не было сдвига связи – допускается показатель, равный 0.12 миллиметра. Соединение арматуры и бетона должно быть прочным, точным и полностью недвижимым. Важно правильно выполнить теоретические расчеты и верно реализовать их на практике, соблюдая все правила производства железобетонных конструкций.

В чем необходимость армирования?

Для того чтобы повысить прочность бетона и сократить его количество, используют арматуру. В теории, в роли арматуры может выступать любой материал. Но на практике чаще всего используют сталь и композит.

Композит — это комплекс материалов. Основой могут служить базальтовые или углеродные волокна, которые заливают полимером. Такая арматура обладает небольшим весом и не подвержена коррозии.

Сталь, по сравнению с композитом, имеет гораздо большую прочность и относительно невысокую стоимость. В процессе армирования монолитных стен используют швеллеры, уголки, двутавровые балки, рифленые и гладкие прутья. В случае создания сложных строительных конструкций для армирования применяют металлические сетки.

Арматура бывает разной формы. Но чаще всего в продаже можно встретить стержневую. При строительстве малоэтажных зданий обычно используют рифленые прутья. Они имеют низкую цену и отличное сцепление с бетоном, что делает их очень популярными среди покупателей. Стальные стержни, которые используют при строительстве монолитных конструкций, обычно имеют диаметр в диапазоне 12-16 мм.

Классификация

В зависимости от характеристик материала выделяют различные виды арматуры. Существует такая классификация стройматериала:

Для данного раствора подходит именно рифленые стержни.

Читайте также: Для чего нужен нотариус?

• По форме: Круглая. Используется для укрепления железобетонных блоков.
• Квадратная. Применяется для угловых сооружений.

Нюансы армирования

При самостоятельном армировании монолитных стен следует учесть такие факторы:

• При создании арматурной сетки лучше всего применить новые стальные стержни, потому что они могут выдержать большие нагрузки.
• В случае обнаружения ржавчины на новых стрежнях не следует ее удалять. Это может привести к ухудшению сцепки бетона и прутьев.
• Чтобы разрезать стержни, лучше всего применить болгарку. Если стрежень нужно согнуть, то место сгиба предварительно прогревают непосредственно перед самой манипуляцией. Но это делать крайне не рекомендуется. Как в случае со сваркой, материал теряет прочность.
• Если уже бетон был залит в опалубку, то арматуру ставить нельзя. В случае если порядок работ не соблюден, то весь процесс нужно начинать сначала.
• Наращивать арматурную сетку по длине или высоте также не рекомендуется, так как при сильных нагрузках в местах наращивания могут образоваться разрывы. Если же таких нагрузок не предвидится, то нужно выполнить эти работы максимально качественно.

На стены помещений, расположенных ниже уровня грунта, будет сильная нагрузка. Поэтому для монтажа сетки нужно выбрать качественную арматуру стандартных размеров, а узлы армирования монолитных стен стоит выполнять из специальной проволоки.

Заливка

Не менее ответственная часть работы – заливка. Перед ней следует еще раз проверить герметичность опалубки, наличие посторонних отверстий. Опалубка должна быть промазана отработанным машинным маслом или любой другой жирной смесью для того, чтоб легче было ее демонтировать. Выкладывать бетонную смесь нужно так, чтоб не сместить арматурную сетку. После заливки требуется тщательно пройтись вибратором для уплотнения бетона по всей плоскости заливаемого участка. Это нужно для того, чтобы не образовывались пустоты, особенно для сложных конфигураций, где в карманах мог остаться воздух.

Опалубка и ее монтаж

Возведение монолитных стен происходит с помощью опалубки. По своей сути — это форма для заливки бетонной смеси. Делится конструкция на два вида:

• съемная — удаляется после застывания бетонной смеси;
• несъемная — является частью стены, придавая ей дополнительные качества.

Чаще всего применяют опалубки из вспененного полистирола. Он выпускается в виде блоков, которые соединены замками. Пенополистирол утепляет слой бетона и увеличивает звукоизоляцию.

Монтаж несъемной опалубки достаточно прост:

• На гидроизоляционный слой фундамента укладывают блоки опалубки. Это нужно сделать таким образом, чтобы сквозь них проходила арматура, скрепленная с фундаментом. В процессе укладки первого ряда блоков оформляются откосы для дверей и отводы внутренних стен.
• Второй ряд блоков должен перерыть все вертикальные швы первого ряда. То есть способ укладки очень похож на кладку кирпича. Замки, находящиеся внизу и вверху кромок, должны соединяться без зазоров.
• Третий ряд — самый важный. Именно по нему выравниваются все слои блоков.

На количество необходимого материала влияет площадь, которую будут заливать бетонной смесью, и толщина стенок. Чем больше будет бетона, тем больше нужно опорных стенок.

По сути, процесс расчета опалубочной системы не сложен. Размер конструкции вычисляют способом деления на высоту и ширину доски. К примеру, среднее количество досок для монтажа 1 м3 опалубки — 40-43 шт.

Типичные размеры блоков из пенополистирола:

• длина — 1,2 м;
• ширина — 25 или 30 см;
• высота — 25, 30 или 40 см;
• толщина внутренней стенки — 5 см;
• толщина наружной стенки — 5 или 10 см.

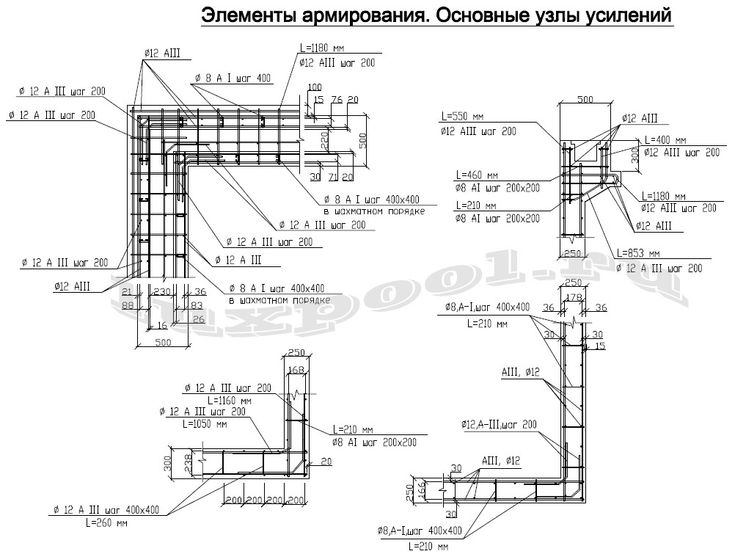

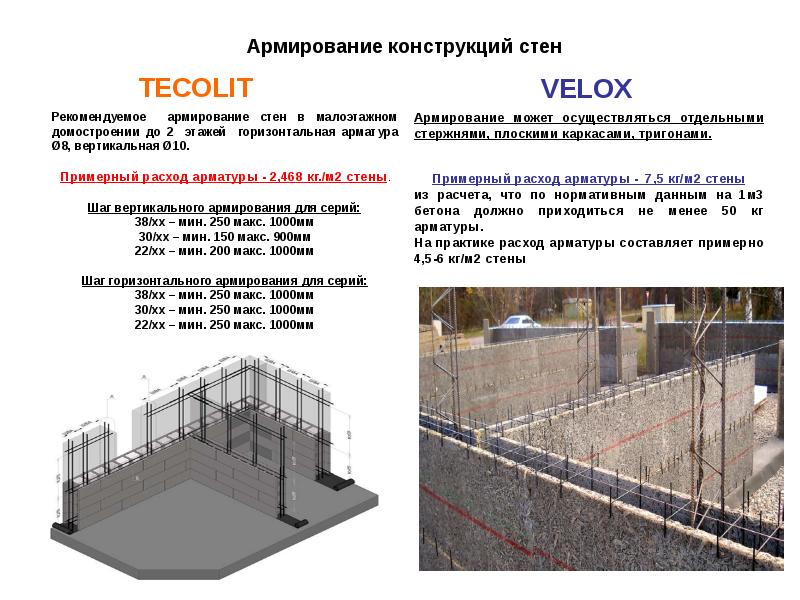

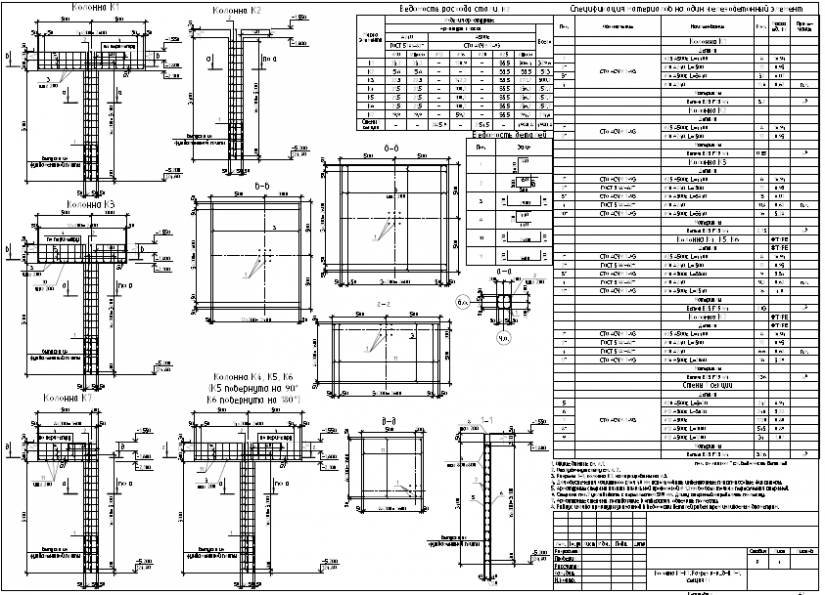

Армирование монолитных стен и простенков

Процент армирования от сечения стены около 10 %. Для этого процесса применяют армирующие сетки из стали или каркас (для повышенной прочности).

Укрепление арматурой чаще всего выполняют по горизонтали и вертикали. Для этого используют прутья диаметром 6-8 мм. Располагают их симметрично у боковых стен. Горизонтальные стержни с вертикальными у противоположных боковых стен соединяют поперечными связями. Нужны такие соединения для того, чтобы предотвратить выпучивание вертикальной арматуры. Армирование углов монолитной стены выполняется обязательно. Для этого желательно использовать П-образные хомуты. Они дают необходимое скрепление концов горизонтальных стержней и защищают вертикальные от выпучивания.

Простенок — это часть стены между двумя проемами (окна, двери). Армирование маленьких простенков в монолитных стенах происходит с помощью плоских сеток, монтируемых с двух сторон. В случае если перекрытия сборные, то используют сборный каркас. Плоские стенки первого простенка нужно объединить пространственными каркасами соединив стержни.

Типовая последовательность по армированию стен подвала

Укрепление стен подвала необходимо в любом случае и независимо от их толщины. Армирование монолитных стен подвала проходит следующим образом:

• Покупка проволоки диаметром 3 мм. Сетку для армирования можно купить в виде рулонов (наиболее распространенный вариант). Именно ее чаще всего применяют для стяжки пола или армирования стен.
• Подготовка инструмента. Обычно достаточно проволоки и кусачек. Но ускорит процесс вязки сетки пистолет для вязки арматуры. Он обладает электродвигателем, запускающим протяжку проволоки.
• Производятся нужные расчеты. Обязательно берется во внимание уровень залегания подземных вод при расчете толщины стен. Если армирование монолитной стены подвального помещения нужно провести ниже уровня грунтовых вод, то плита основания должна быть толщиной от 20 см и выходить за стены на 40 см. При условии, когда подземные воды далеки от основания, то требования следующие: толщина стен подвала с глубиной размещения 1,5-2,5 м может быть от 20 до 40 см, а нижняя стена может быть несиловая, и допускается выступ за контур постройки на 10 см.
• Очищение опалубки. По факту, это удаление строительной пыли и грязи из конструкции.

• Изготовление армирующей сетки. На этом моменте важно правильно определить размер ячейки. Для стен подвала он может быть в диапазоне 25-35 см. Соответственно, чем меньше звено, тем прочнее и надежнее сетка. Но ячейки менее 5 см не допускаются, так как возможно возникновение пустот при заливке бетонной смеси.
• Прокладка арматурной сетки в опалубку. Необходимую прочность монолитной стене придаст армирование сеткой в два слоя. Важно, чтобы диаметр проволоки был не меньше 12 мм, а шаг и по горизонтали и по вертикали не больше 40 см. Оба слоя сетки нужно соединить в шахматном порядке через каждые две ячейки. Для соединения используют проволоку такого же диаметра. Кроме того, арматура и ее элементы не должны соприкасаться со стенками опалубки.
• Проверка правильности монтажа армирующей сетки. Арматура должна быть размещена строго вертикально. Допустимое отклонение 1-2 мм. Причина этого — давление почвы на стены подвала. Правильность расположения можно проверить строительным или лазерным уровнем.
• Заливка бетона и засыпание почвы возле стен. Чтобы обеспечить антикоррозийную защиту арматуры, в бетон добавляют специальные растворы.

Популярные материалы

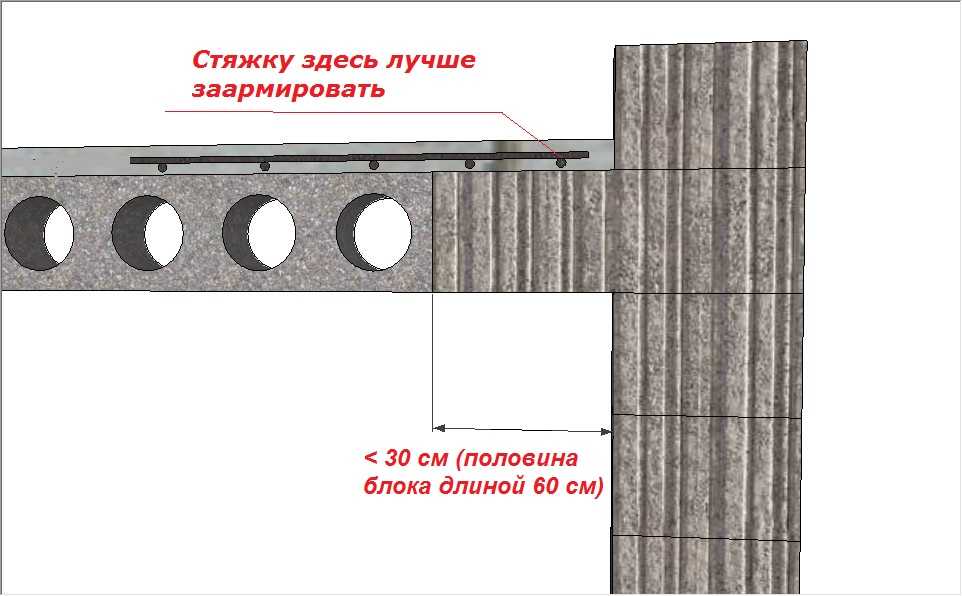

Армированный пол используют в местах с повышенными нагрузками. Выбор типа усиливающих элементов зависит от эксплуатационных особенностей поверхности. Среди популярных материалов выделяют 5 видов.

Сетка из металла

Для укрепления бетона применяют конструкции из низкоуглеродистой стали, которые собирают по технологии точечной сварки. По диаметру сырье варьируется в пределах 2,5-6 мм, в быту используют трехмиллиметровые модели. По полотну сетки идут ячейки в виде прямоугольников или квадратов. Чем мельче «окна», тем прочнее получится стяжка.

Традиционная ширина металлического сырья – 150 см, длина в рулонах – 250 см. Материал в листах выпускают в параметрах от 50*200 см до 200*400 см. Сетка из стали для армирования более жесткая, чем заборные модели.

Основная задача металлического элемента – распределение нагрузки внутри стяжки. Сооружение берет на себя вес бетона, чем снижает возможность появления трещин усадочных, просадок и изменения формы. Стержни проволочные ограждают сооружение от растяжения и разрушения в местах изгиба. Металлическая сетка из нержавеющей стали устойчива к температурно-влажностным перепадам, поэтому прослужит десятки лет.

Конструкция из стали-нержавейки Источник laminatepol.ru

Для армирования бетонного пола материал кладут в нижнюю часть поверхности. Конструкцию приподнимают над основанием, монтируя на специальные подставки. Шаг ячеек зависит от раствора, с которым работают. Для цементно-песчаного вида подойдет изделие 100*100 мм, для бетона с мелким щебнем – 150*150 мм. При максимальных нагрузках (гараж) специалисты рекомендуют брать толстую проволоку (5 мм) с «окошками» 50*50 мм.

Арматурный каркас

Конструкцию из металлических прутьев собирают точечной сваркой или путем скручивания. В качестве материала используют стальную арматуру класса А400. Каркас применяют для укрепления бетонных полов на грунте, керамзите или щебне. Если нужно получить усиленное сооружение, то создают двойную металлическую укладку.

Пластиковый вариант

Полипропиленовая сетка – эластичная, мягкая конструкция с низким весом. Материал используют для цементно-песчаной стяжки, толщина которой до 8 см. Пластиковая модель хорошо растягивается, при этом не разрушается. Усадочные деформации не разрывают армирующую добавку, поэтому стяжка останется целой.

Усиления пола полипропиленовой моделью Источник guttashop. cz

Полипропиленовая сетка не разрушается от коррозии и под воздействием агрессивных растворов химических. Недорогой материал можно использовать в помещении с высокой влажностью и перепадами температуры. Армирующие элементы применяют при обустройстве «теплых» и наливных полов. Конструкция не экранирует радиосигналы и не создает помехи для средств связи.

Стекловолокно

Сетки делают из алюмоборосиликатного материала методом ажурного плетения. В итоге получают крепкие, эластичные полотна с ячейками-квадратами. Легкое стекловолокно не нагружает на перекрытие. Сырье можно скручивать в рулоны и перевозить в обычном транспорте.

По характеристикам усиливающие элементы напоминает пластиковые сетки. Армирующие детали в бетонном полу растягиваются при расширении, при этом уберегают конструкцию от деформации. При использовании сырья легко предупредить появление локальных разрушений или трещин по время усадки.

Легкий вариант для армирования пола Источник 21kompozit. ru

У сетки из стекловолокна низкая устойчивость к щелочным растворам, поэтому для стяжек используют модели с защитными пропитками. Сырье не разрушается при высокой влажности и колебаниях температур, но не выносит жар выше +150 С. Материал из алюмоборосиликатных нитей запрещено устанавливать в помещениях с возможностью возгорания.

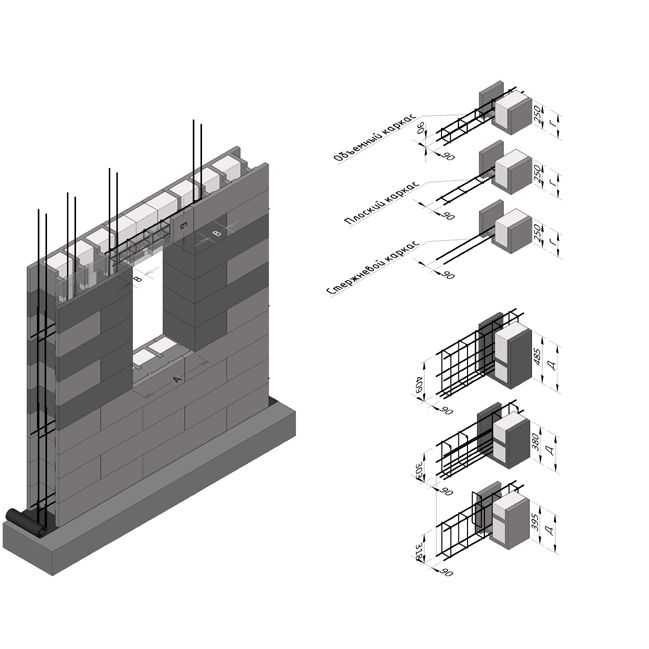

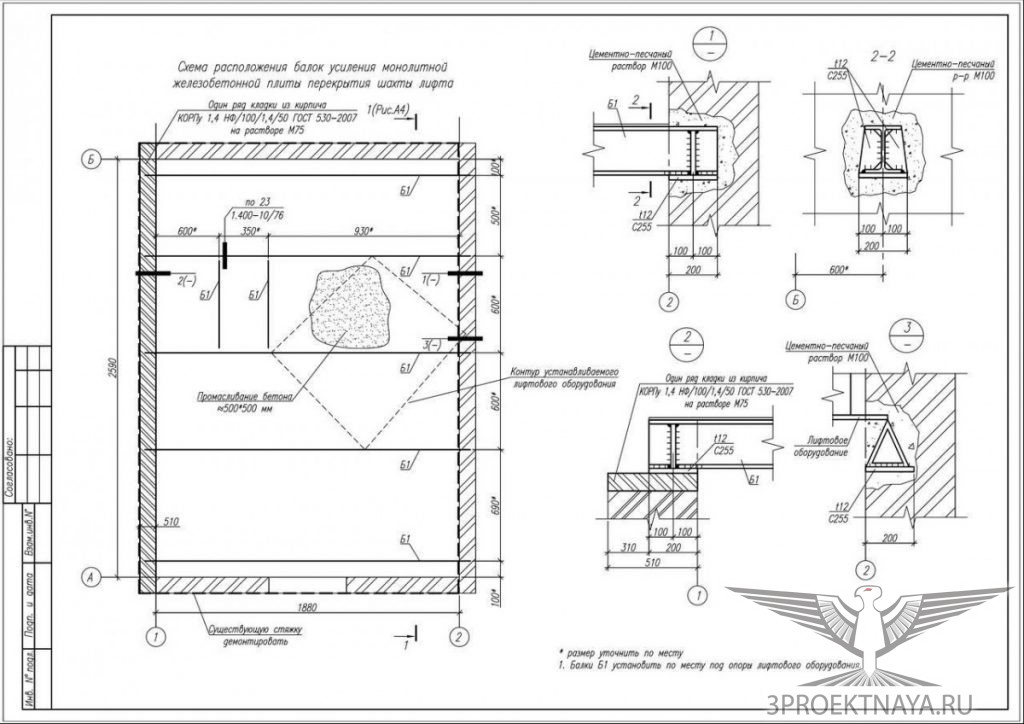

Усиление проемов

Любой проем является слабым местом конструкции. Поэтому периметры оконных и дверных проемов обязательно укрепляют дополнительно. Если это сделать неправильно, то конструкция растрескивается и деформируется.

Размеры и тип металлоконструкций для усиления проемов подбирается согласно точным расчетам. Нужно учитывать все параметры, которые влияют на целостность конструкции здания: материал стен, этажность, размер проема, тип основания, вес кровли.

Существует несколько способов армирования проемов в монолитной стене:

• Армирование в один ряд с использованием швеллеров. Это стандартный способ, который заключается в анкерном креплении к стене металлической рамы. Ширина швеллера должна немного больше ширины стены.
• Двухрядное армирование. Суть заключается в накладке двух швеллеров на стену, которые потом дополнительно крепятся и привариваются к металлическим пластинам.
• Усиление с помощью уголков. К краям проема крепятся металлические элементы. Их внутренняя часть соединяется с помощью полосы, которая зафиксирована в стене. Стойки в таких случаях стягивают шпильками или сваривают.
• Коробковое усиление. Швеллеры приваривают параллельно и вертикально. В качестве верхнего элемента служит силовой двутавр.
• Армирование из уголка. Применяют, когда необходимо усиление нестандартных проемов и отверстий.
• Комбинирование способов. Зависит от конструктивных особенностей проемов.

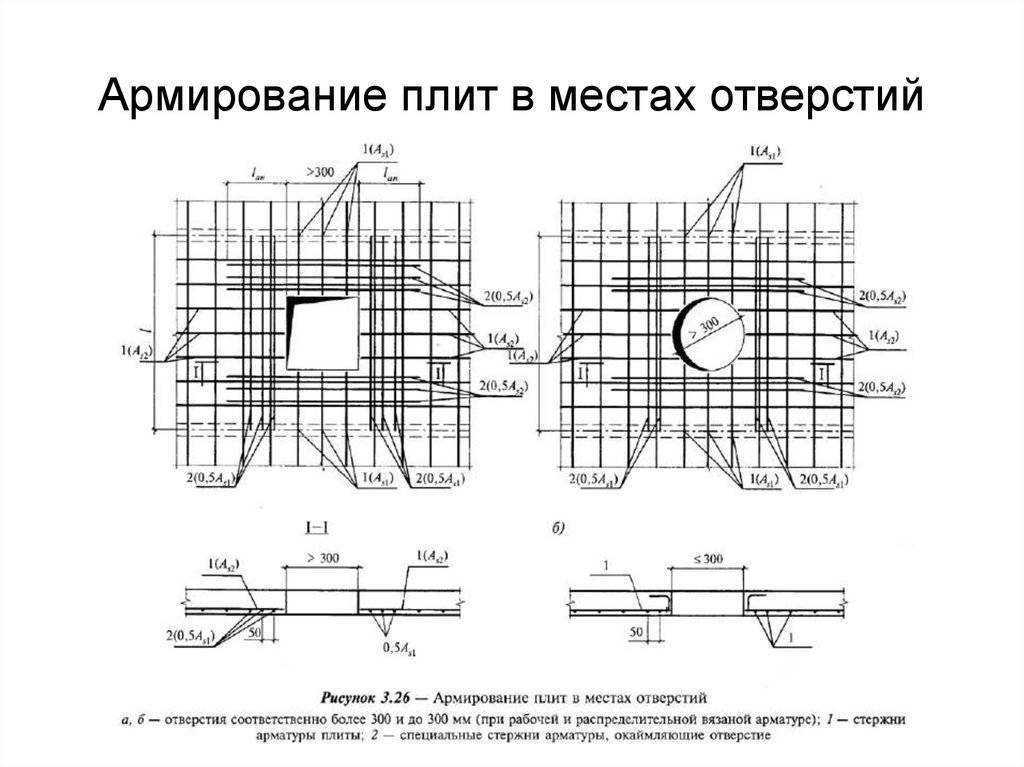

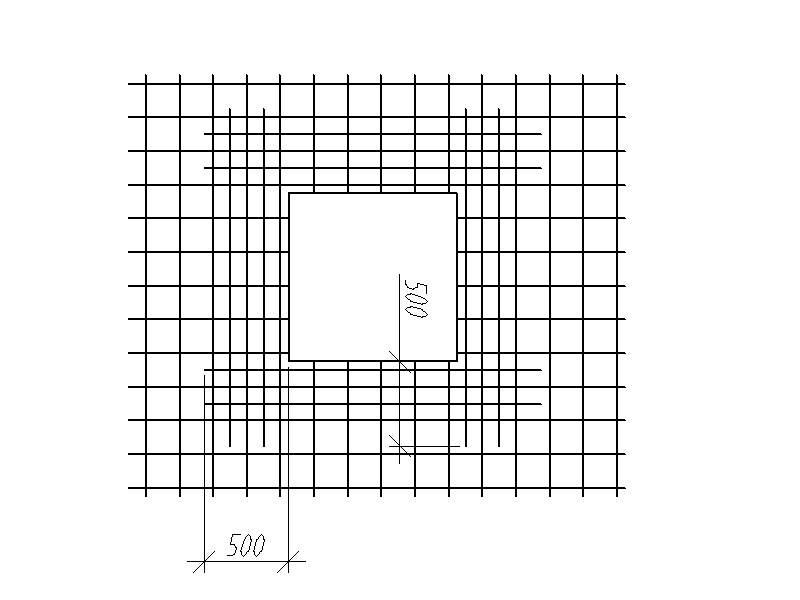

Армирование отверстий в монолитной стене — довольно сложный и ответственный процесс, тем более когда проем необходимо сделать в несущей стене. Неправильно выполненное устройство проема может привести к значительному снижению надежности здания. Поэтому такие процессы лучше производить с помощью специалиста.

Краткий алгоритм усиления проемов:

• Разметка будущего отверстия и армирования.
• Установка временных подпорок.
• Непосредственное усиление с использованием металлических профилей.
• Резка.

Армирование цокольного этажа

Нулевой этаж чаще всего имеет высоту от 1,5 до 2,5 м. Армирование монолитной стены цокольного этажа проходит следующим образом:

• Устанавливают несъемную опалубку из пластика. Она одновременно служит и утеплителем для стен.
• При установке опалубки прокладываются проемы для окон и дверей, а также гильзы из металла для прокладки коммуникаций.
• Армировать нужно в продольном направлении стен. При этом металлические стержни связываются с уже установленными вертикальными прутьями. Сечение стержня не менее 10 мм.
• При наличии необходимой техники и материалов бетон лучше заливать сразу же. Если возможности такой нет, то бетонную смесь заливают слоями. При втором варианте каждый последующий слой заливается через трое суток после предыдущего. Набор требуемой твердости происходит в течение 28 суток.
• После окончательного затвердения можно приступать к дальнейшим строительным работам.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

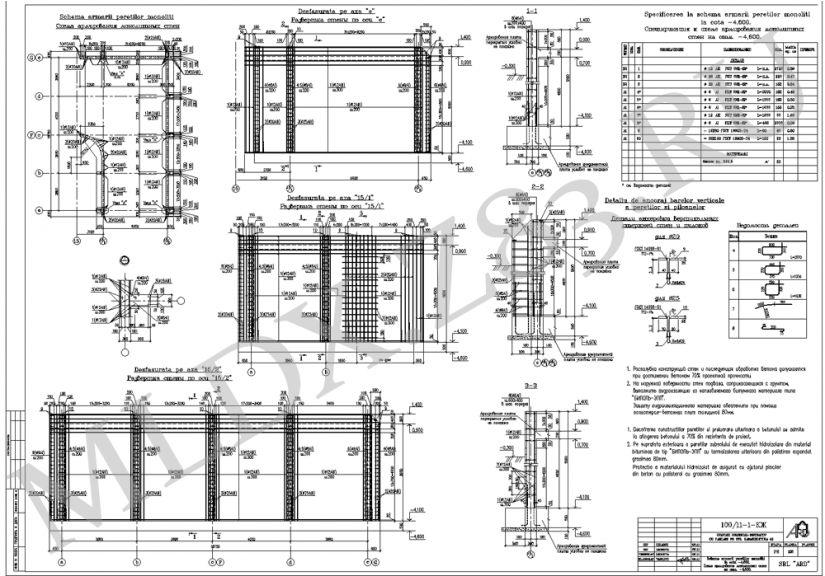

Монолитные стены

Архив рассылки «Непрошеные советы» для начинающих проектировщиков. Выпуск № 30.

Здравствуйте!

В тридцатом выпуске непрошеных советов я хочу написать о монолитных стенах (кроме, стен подвалов – это отдельная тема для разговора).

Какими должны быть надежные монолитные стены, и что нужно знать при их проектировании?

Прежде всего, толщина стен. Если стена – несущая, и имеет двойное армирование, то ее толщина не должна быть меньше 200 мм. Даже если расчет позволяет меньшую толщину. Дело в том, что качественно выполнить армирование и бетонирование высоких стен (а высота у них в разы превышает толщину) очень сложно при толщине менее 200 мм. А если работу выполнить сложно, то качество гарантировать невозможно. Поэтому следует запомнить это ограничение, чтобы не выходить за его пределы в целях экономии.

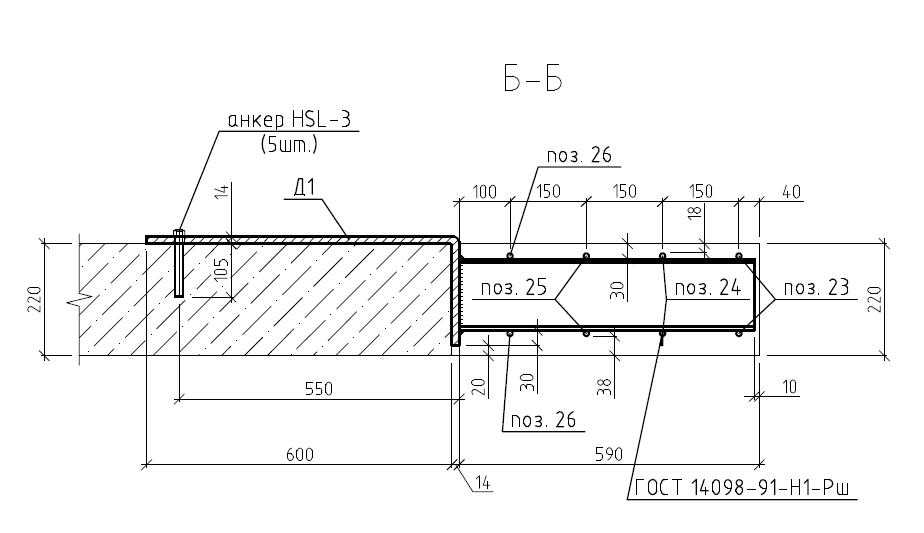

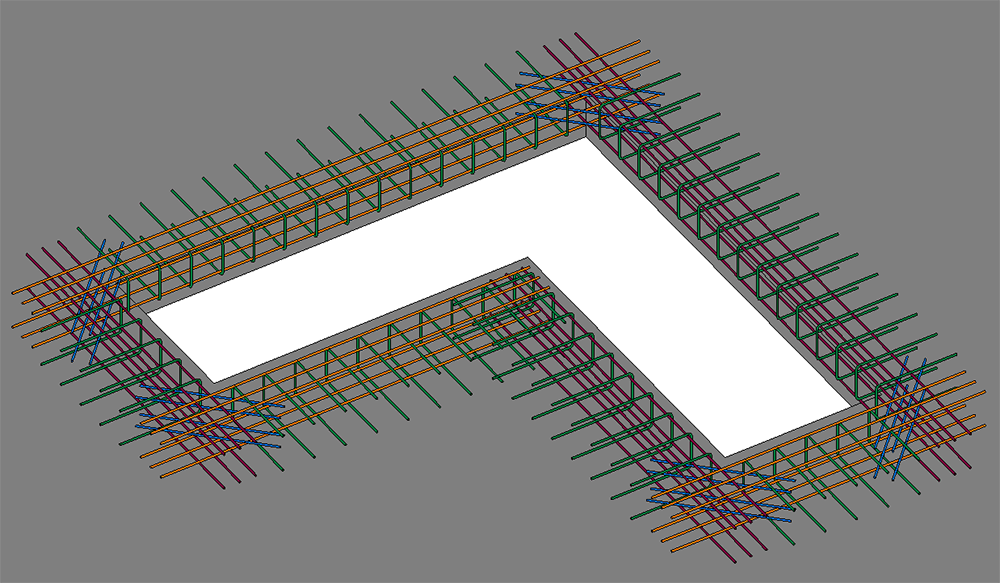

Следующий момент – это проемы в стенах. Всегда желательно обрамлять их арматурой по следующему принципу: охватывая открытыми хомутами рабочую арматуру стены так, как показано на рисунке (такие хомуты конструктивно устанавливаются по всему периметру проема с шагом 200-300 мм).

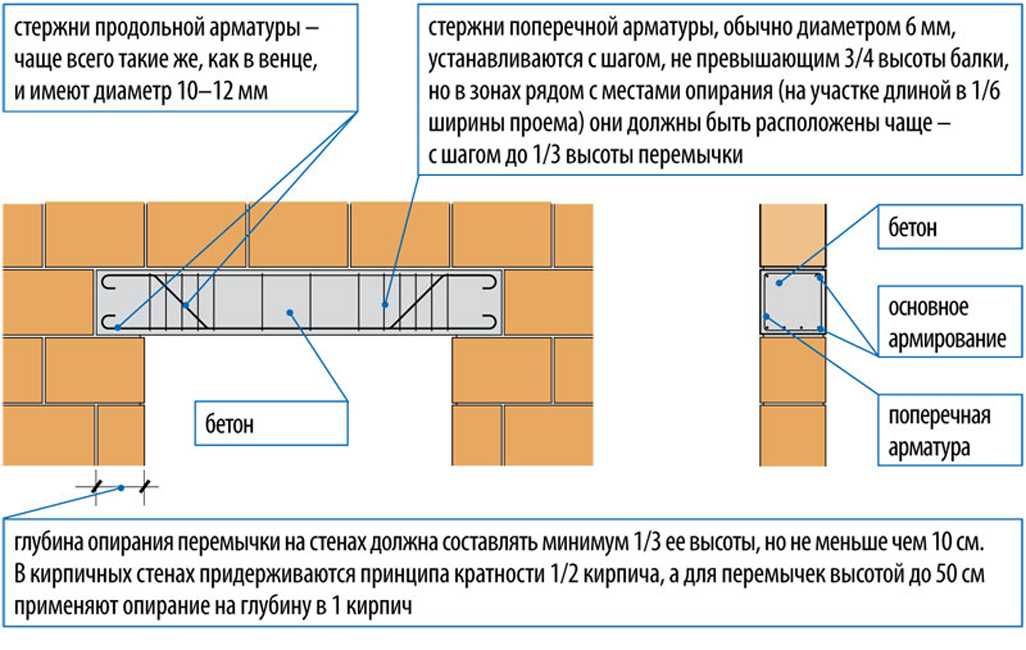

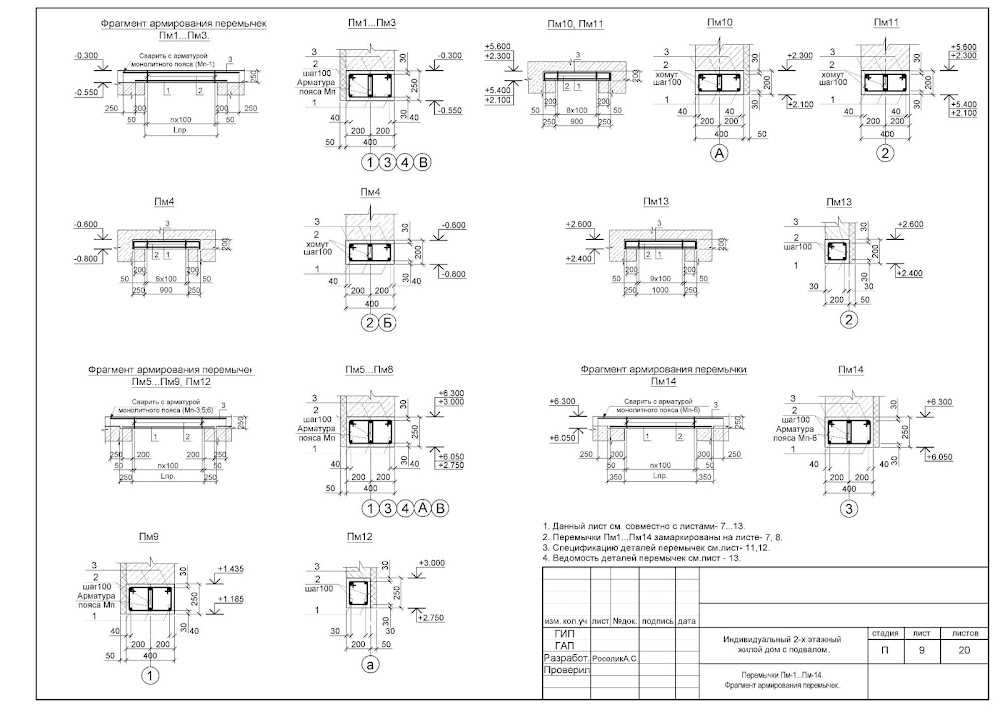

Если от верха проема до низа перекрытия осталось небольшое расстояние, и стена больше напоминает в этом месте перемычку, то и армировать ее следует как перемычку. Ведь, по крайней мере, на период бетонирования перекрытия эта перемычка будет испытывать определенную нагрузку, которую нужно определить и заложить в расчет. Если же от верха проема до верха стены далеко (значение не уточняю, т.к. нужно учитывать ширину проема, нагрузки на верх стены), то проем можно обрамлять хомутами по описанному выше принципу. Для примера все-таки приведу: при проеме шириной 1 м без значительных нагрузок от перекрытия об армировании перемычки можно задумываться при высоте сечения 300 мм и меньше.

Насчет армирования, оптимальная арматура сеток – диаметр 12 мм с шагом 200х200 мм. Чаще всего по расчету получается значительно меньше – разве что у основания стен и в районе отверстий доходит до 12 мм. Но здесь нужно учитывать, что сетки из арматуры меньшего диаметра, особенно выпуски на следующий этаж, ведут себя очень капризно – гнутся, деформируются и в ходе работы, и даже при сильном ветре.

Хочется еще обратить ваше внимание: если стены лестнично-лифтовой клетки являются ядром жесткости, в них следует предусматривать конструктивное армирование – по углам клетки устанавливаются гнутые Г-образные стержни, связывающие путем нахлестки наружную арматуру стен в единый в плане прямоугольник. Длина таких стержней должна равняться двум длинам нахлестки для данного диаметра арматуры (по одной длине нахлестки в каждую сторону). В принципе, такое дополнительное армирование не будет лишним в любых углах монолитных несущих стен.

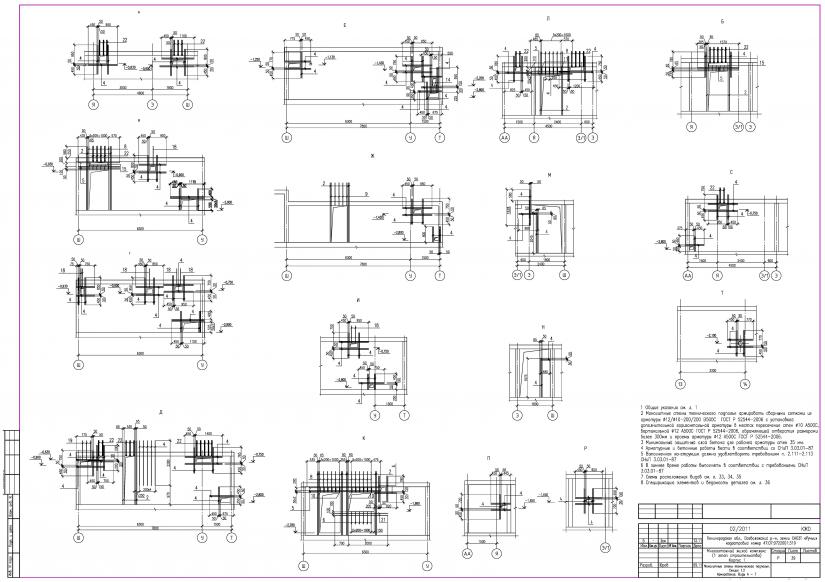

И напоследок совсем небольшой список литературы (из одной книги): в пособии Тихонов «Армирование элементов монолитных железобетонных зданий» можно найти примеры армирования стен (в конце книги), за что автору большая благодарность.

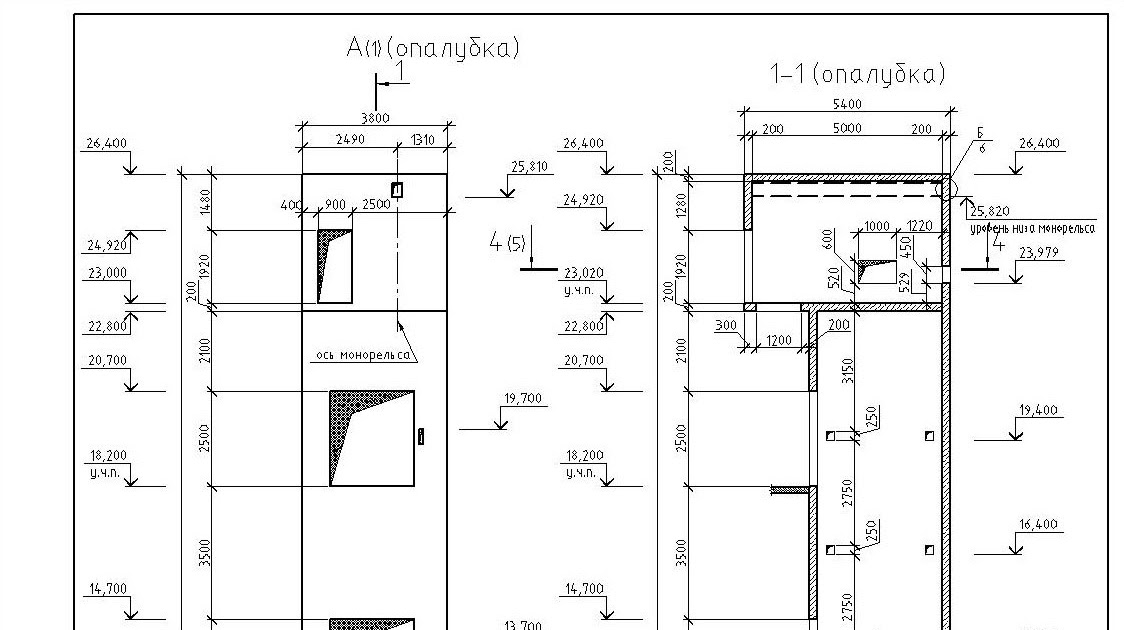

На самом деле, стены – это самая простая и нудная часть проектирования железобетонного каркаса здания. Простое армирование, простая опалубка, но нужно показать все отметки, все проемы, штрабы и т.д. Советую при разработке чертежей не пренебрегать видами и развертками, с ними строителям гораздо проще работать, чем с планами и разрезами по планам.

С уважением, Ирина.
