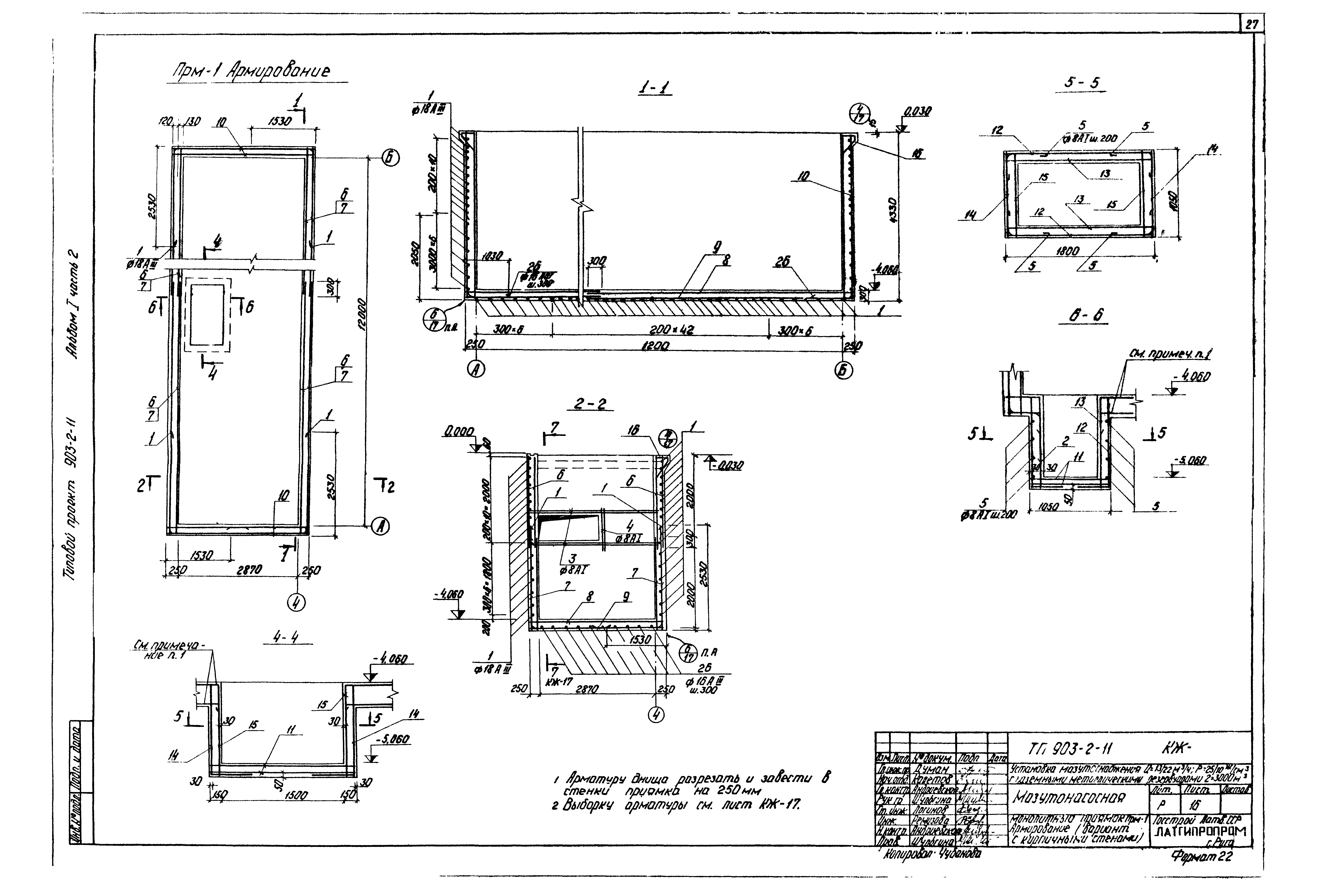

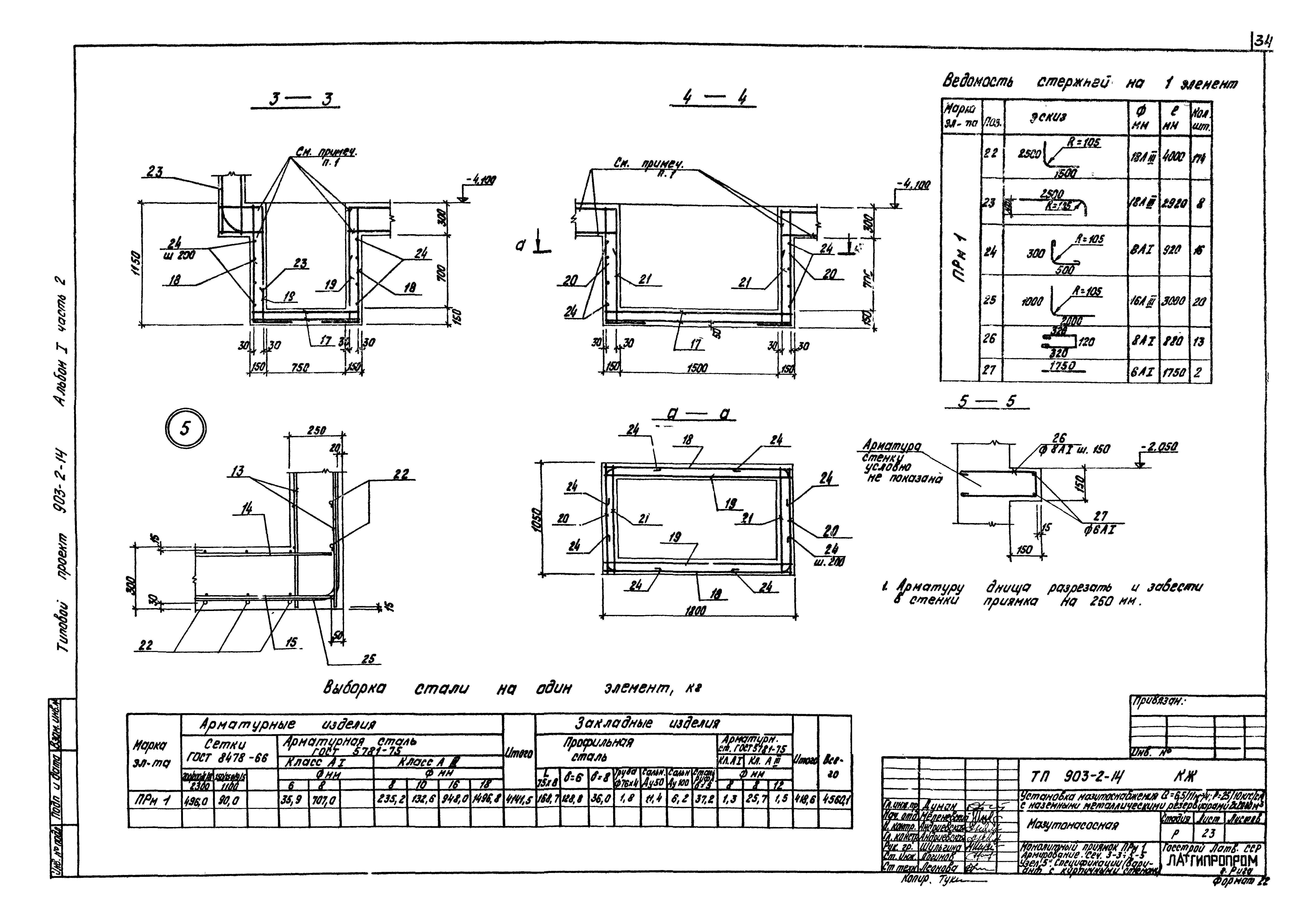

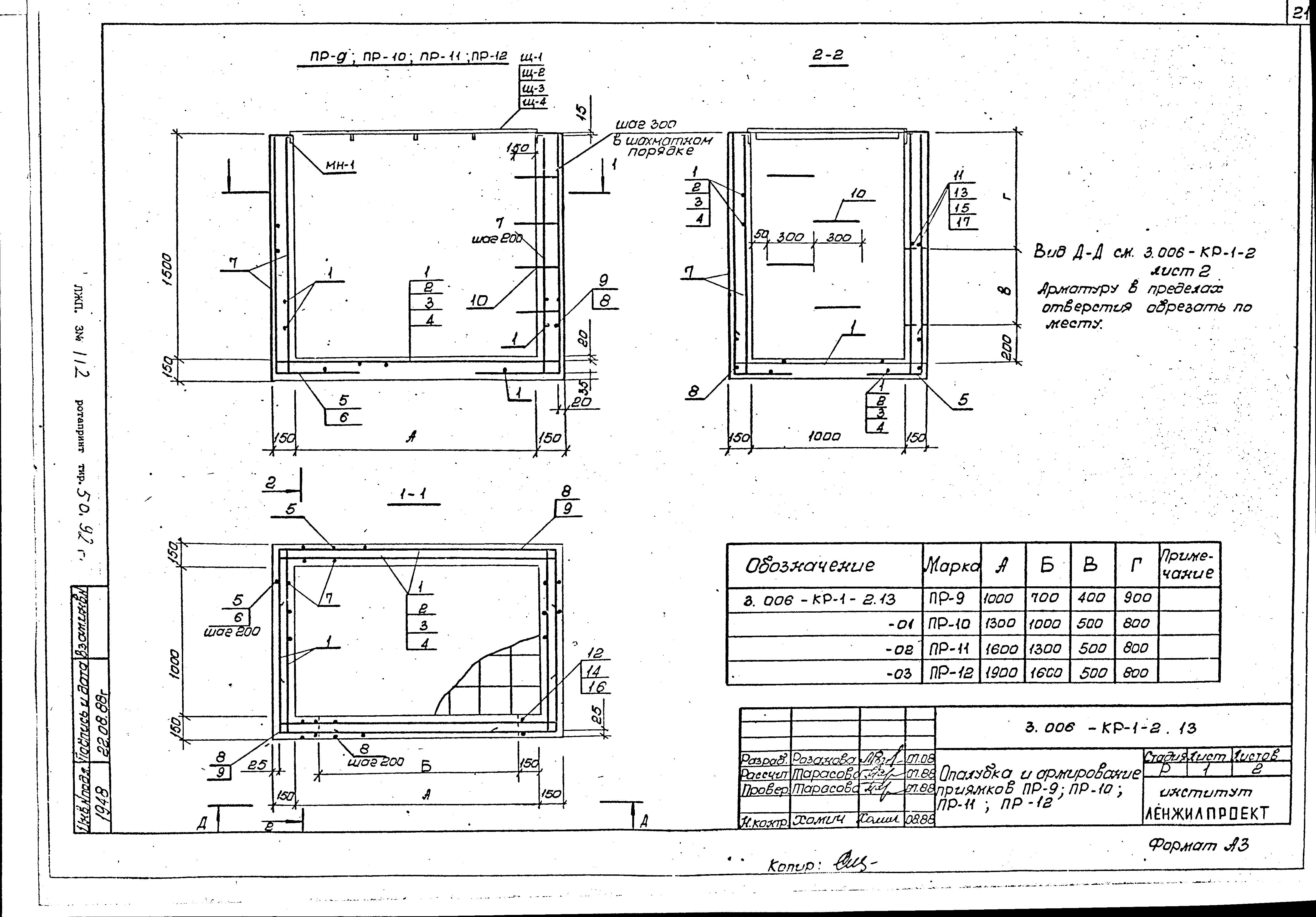

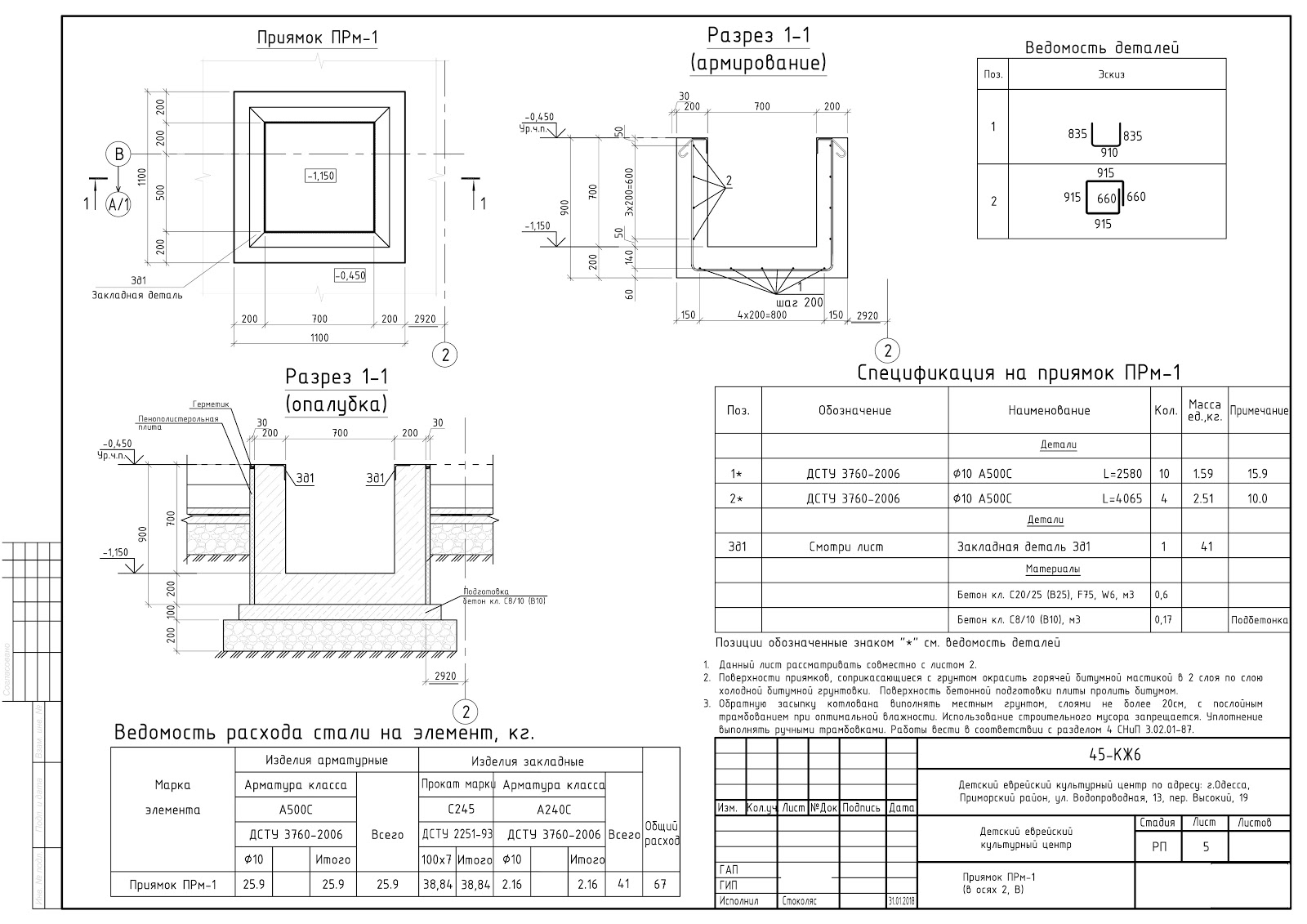

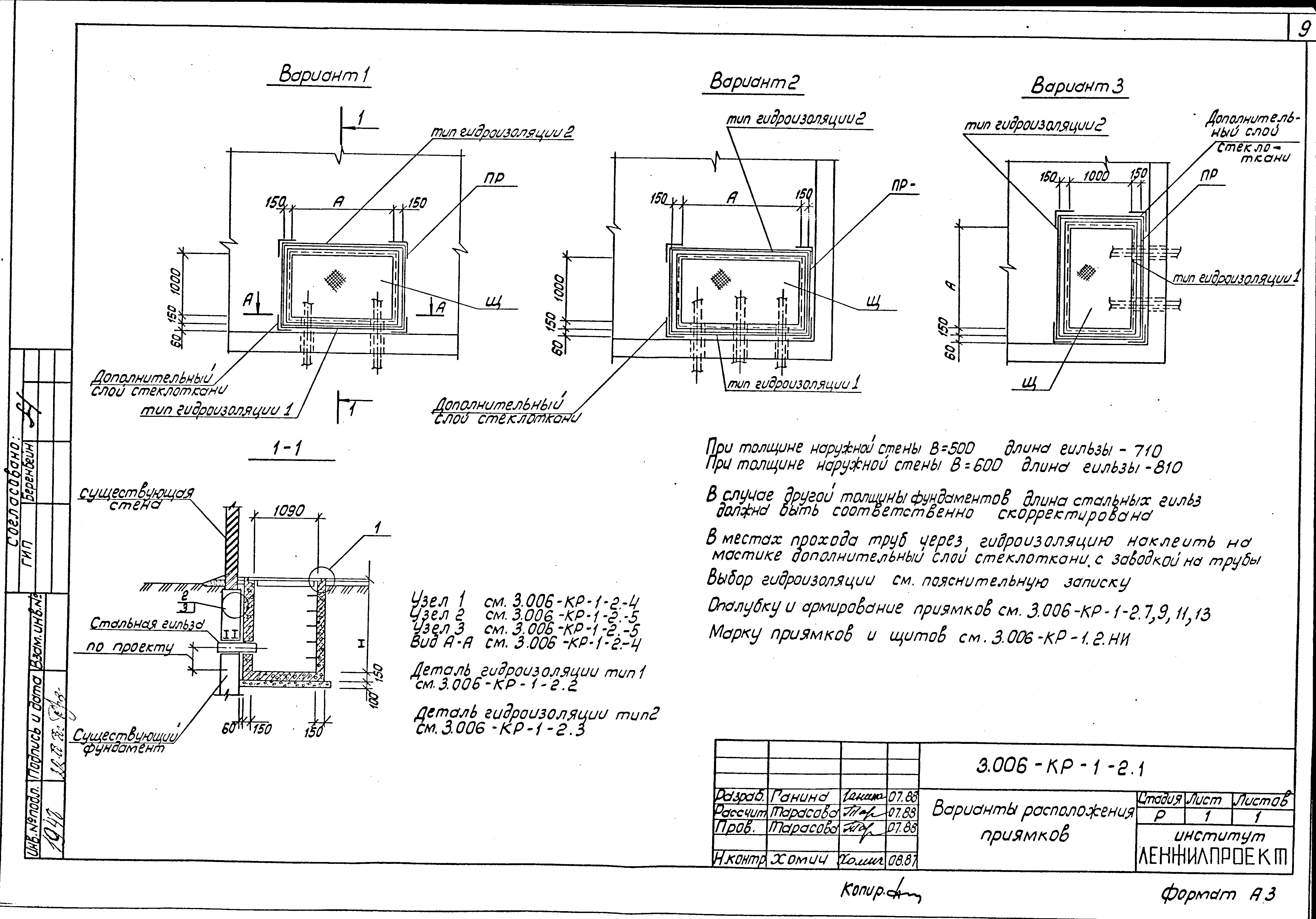

Армирование приямков: Армирование приямка в фундаментной плите

Устройство приямка для грязезащитной решетки

Приямок – это искусственное углубление в бетоне, плитке, изготовленное для укладки грязезащитного изделия. Приямок помогает сделать переход между грязезащитой и полом более незаметным. Также приямок служит для сбора песка, частичек грязи и уличных осадков (влаги).

Существуют приямки простые и сложные.

Простые приямки изготавливаются строго под размеры изделия. Они бывают 10, 15, 20, 30 мм высотой в зависимости от типа изделия.

Приямок под грязезащитную решетку с обрамлением

Сложные приямки оснащены водоотводом, дренажной системой, дополнительной опорной конструкцией или специальными ребрами жесткости. Чаще всего сложными приямками являются те приямки, глубина которых больше размера изделия. Оптимальная глубина сложного приямка составляет до 100 мм.

Способы установки изделия в приямок глубиной до 30 мм

Покрытия укладываются в технический приямок или на готовый пол (при укладке на ровную поверхность). Мы рекомендуем устанавливать по периметру изделия специальные встраиваемые обрамления, которые защищают границы приямка от сколов и трещин при прохождении пешеходов и людей с ограниченными возможностями. Самое важное, чтобы дно приямка или готовый пол имели ровную поверхность. Нежелателен перепад высоты более 2-3 мм на один квадратный метр.

Для приямков с алюминиевыми грязезащитными решетками, расположенных на улице, обязательны навес или водоотвод, в противном случае неглубокий приямок быстро наполнится водой от осадков: снега, дождя или града.

В приямках различных видов можно использовать внутренние встраиваемые обрамления:

  • Г-образное обрамление
  • L-образное обрамление

Грязезащитный приямок с L-образным обрамлением

Они помогают защищать напольное покрытие от затертостей со стороны острых углов приямка, а также способствуют защите торцевых боковин от сколов.

Для укладки покрытий на готовый пол рекомендуется использование специальных наружных планок (наружное обрамление).

При установке наших напольных покрытий глубина чистового приямка для моделей придверных решеток «Сити» и «АЛСА» составляет от 18 до 25 мм, для модели грязезащитных решеток «Респект» — 12-14 мм, а для стальных решеток 30 мм. Также можно устанавливать в такие приямки и более экономичные варианты грязезащитных покрытий, к которым относятся резиновые коврики, модульные покрытия, рулонные дорожки.

Установка изделия в приямок от 40 до 50 мм глубиной

Часто бывает так, что изготавливать приямок под размеры только изделия является нецелесообразным. Для не особо глубоких приямков, рассчитанных на уборку меньше чем в один раз в месяц, изготавливаются специальные опорные ребра жесткости из стали и черных металлов, которые располагаются под изделиями — придверными решетками стальными, Сити, АЛСА и Респект.

Опорные ребра жесткости могут приподнять изделие на высоту от 20 мм до 45 мм. Располагаются они перпендикулярно самому изделию. Минус таких конструкций заключается в том, что в отличие от полноценных опорных конструкций они не могут регулироваться по высоте. Часто бывает, что строители не выдерживают ровный пол и от этого приямок страдает от перепадов.

Устройство приямка для грязезащитной решетки

Для чего нужен глубокий приямок

Согласно проведенным исследованиям одна тысяча человек способно внести в помещение на своих подошвах до 12 килограммов грязи за месяц. В сырую, дождливую или снежную погоду грязь накапливается гораздо быстрее. Именно в это время грамотно построенная система грязеочистки наиболее актуальна.

Приямок для сбора грязи

Глубокий приямок позволяет существенно увеличить эффект от использования грязезащитных решеток.

При приямке от 200-300 мм грязезащитная решетка устанавливается на регулируемую опору и, тем самым, находится выше мокрой зоны. Такой способ установки способствует ее скорейшему высыханию, восстановлению чистящих характеристик, увеличенному сроку службы и сохранению первоначального внешнего вида.

Приямок с опорной конструкцией

В случае высокой интенсивности людского потока, а также невозможности проводить очистные работы постоянно, глубокий приямок может быть оборудован дополнительно системами водослива и подогрева, а также системой, позволяющей производить очистку без необходимости снятия грязезащитного покрытия целиком.

Армирование фундаментной плиты, как армировать?

Кажущаяся простота конструкции фундаментной плиты весьма обманчива, поскольку от правильности и аккуратности выполнения всех необходимых действий зависит его надежность и долговечность. Армирование дает возможность создать для здания прочную основу и избежать значительной усадки и растрескивания стен. Ремонтировать фундамент не только сложно, но и достаточно дорого, а это значит, что лучше изначально нужно позаботиться о его качестве.

Фундаментные плиты испытывают нагрузки на изгиб не только в продольном, но и в поперечном направлении. Нередко возникают и скручивающие нагрузки. Чтобы их выдержать необходимо создание арматурного каркаса.

Прежде чем приступить к армированию фундаментной плиты, необходимо провести гидроизоляционные работы, которые выполняются при помощи битумных мастик и линокрома – современного материала, обеспечивающего защиту от воды. Также следует грамотно установить опалубку.

Армирование фундаментной плиты проводится при возведении не только горизонтальных, но и вертикальных элементов строения. Поэтому существуют следующие виды: продольное и поперечное. Какой из них выбрать определяется по направлению весовой нагрузки, но чаще всего используются оба.

Для соединения элементов арматуры специалисты не рекомендуют применять сварку, потому что при воздействии высоких температур прочность металла несколько снижается. Допускается сваривать арматуру, имеющую в маркировке букву «С». Все другие марки соединяются при помощи вязальной проволоки катушечным способом или при помощи специальных крючков. Задачей такой проволоки является фиксация элементов в проектном положении, а также недопущении смещений в процессе укладки бетона.

Стоимость фундаментной плиты выше, чем у большинства других видов оснований, потому что для его создания необходимо большое количество бетона и металлических конструкций, придающих жесткость и прочность. Армировать фундамент следует по правилам, которые изложены в нормативных документах.

Прежде чем приступить к армированию, необходимы подготовительные процедуры. Арматура из стали не должна иметь жировой пленки или следов коррозии, потому что даже незначительное загрязнение уменьшают сцепление с бетоном, а это значит, что вся конструкция получится не особо прочной.

Армировать фундаментную плиту можно готовой сеткой марки Ж100 III, Ж 8А III сделанной на предприятии, либо изготавливают ее из прутков прямо на месте. Обычно используют сетку с диаметром прута в пределах 5-6 мм и сечением 15х15 мм. Если же используются отдельные прутки, что происходит значительно чаще, то их размещают с интервалом от 20 до 40 мм. Это расстояние называют шагом, и оно напрямую зависит от проекта: чем выше тяжесть здания, тем меньше промежутки.

Прежде чем начать процесс укладки арматуры на гидроизоляционный материал, расположенный на дне котлована, необходима установка распорок, которые должны иметь плоскую форму. Для них используется изделия из искусственного материала в виде кольца, рельса, а лучший вариант – специально созданные для этой цели тарельчатые фиксаторы. Высота распорок выбирается таким образом, чтобы готовый арматурный каркас при бетонировании располагался ниже верхнего уровня фундаментной плиты минимум на сантиметр, но при этом расстояние до него снизу не должно быть меньше 50 мм. Таким образом, сверху создается защитный слой, если же арматура будет возвышаться над готовой плитой, то в таких местах возможен излом.

Когда будет полностью собрана нижняя сетка, к ней привязывают соединители, для которых чаще всего используют ребристую арматуру. Они должны иметь одинаковую длину и готовятся заранее. Затем приступают к следующему этапу — созданию второй сетки, по аналогии с первой. При выполнении работ необходимо создание зазора в 50 мм между каркасом и опалубкой. На этом работы по созданию каркаса заканчиваются, остается только закрепить его надежно и приступать к заливке бетона.

Выполнить все необходимые работы профессионально и недорого могут специалисты компании «Проект». Работаем мы в Москве и Подмосковье, знаем все особенности создания фундаментных плит не только в теории, но и имеем достаточный опыт создания подобных сооружений.

Особенности поперечного армирования фундаментной плиты

При создании фундаментной плиты кроме горизонтальной арматуры нужна еще и поперечная, которая необходима для того, чтобы воспринимать усилия от продавливания и других вертикальных нагрузок. Чаще всего ее устанавливают в местах, где располагаются колонны или простенки. Отсутствие поперечной арматуры может вызвать моментальное разрушение здания. В случае если высота плиты превышает 150 мм, то в ней обязательно выполняется поперечное армирование фундаментной плиты.

Для этого вида усиления плиты чаще всего используют гладкие стержни с диаметром от 6 до 8 мм или сетка, изготовленная из плетеной или полосовой стали. Шаг между элементами не должен превышать 300 мм, а точная его величина рассчитывается в соответствии со СНиПом. Специалисты рекомендуют поперечное и вертикальное армирование фундаментной плиты выполнять в виде единого хомута, при этом продольные элементы располагают внутри единого каркаса. В этом случае реже возникают трещины в бетоне, а стержни закрепляются в нужном положении.

Деталь армирования фундамента шахты лифта

Перейти к содержимому

Оценка 5,00 из 5 на основе 3 оценок покупателей

(3 отзыва покупателей)

5,00 €

Полный и готовый к использованию типовой подробный чертеж арматуры для железобетонного фундамента шахты лифта. Готов к использованию в любом проекте. Экономия времени.

Артикул: CF03Категории: Фундамент, Железобетон ДеталиТеги: бетонные колонны, лифты-лифты, фундаменты, фундаменты, железобетон, стены сдвига

  • Описание
  • видео
  • Дополнительная информация
  • Отзывы (3)

Описание

Это точный детальный структурный чертеж CAD для армирования фундамента шахты лифта / шахты лифта, взятый из реальных проектов. Его можно импортировать в любой проект ЖБИ и использовать в качестве стандартного элемента арматуры для строительства.

Подробная детализация

Этот детальный строительный чертеж является одним из наиболее ценных и важных инструментов, которые вам понадобятся при проектировании железобетонных конструкций и помогут вам сэкономить драгоценное время при выполнении каждого проекта.

Обеспечивает четкое и подробное изображение основания фундамента и опорной конструкции колонны со всеми необходимыми деталями армирования.

Одна из самых трудоемких и трудоемких деталей для подготовки, теперь она готова к загрузке и использованию во всех ваших проектах.

Включает в себя детализацию фундамента на матах, высоту приямка, подъемное отверстие, фундаментные балки по периметру, арматурные стержни, хомуты и звенья, детали покрытия, нижележащие слои фундамента.

Загруженный продукт включает:

  • Файл CAD .dwg
  • CAD-файл .dxf
  • ПДФ
  • неограниченное использование, разблокировано, полностью настраиваемый

Использование в любом проекте

На этом подробном чертеже четко и подробно показана полная конструкция приямка шахты лифта и опорной конструкции стены, работающей на сдвиг, со всеми необходимыми деталями армирования.

Чертеж разработан таким образом, чтобы его можно было адаптировать к любому проекту железобетона, гарантируя, что его можно использовать в самых разных областях строительства.

Экономьте время на всех проектах

Может использоваться любым инженером, архитектором или профессиональным строителем, работающим с железобетонными конструкциями.

Используя этот чертеж, вы можете сэкономить время и обеспечить точность своих проектов, а также убедиться, что ваш проект соответствует самым высоким отраслевым стандартам. Благодаря четкому и лаконичному формату этот чертеж прост в использовании и понимании, что делает его ценным инструментом для любого строительного проекта.

  • Файл CAD .dwg
  • CAD-файл .dxf
  • ПДФ
  • неограниченное использование, разблокировано, полностью настраиваемый

Деталь армирования фундамента шахты лифта — ВИДЕО ПОДРОБНОЕ ОПИСАНИЕ ПРОДУКТА

Встраивание видео на базе Webilop

ЭКОНОМЬТЕ ВРЕМЯ

Готовые чертежи САПР

БОЛЬШАЯ БИБЛИОТЕКА

Крупнейшая библиотека конструкций онлайн

ПОЛНОСТЬЮ ПОДРОБНАЯ

Из реальных проектов

Идея проста. Используйте готовые решения вместо того, чтобы начинать с нуля, и сэкономьте драгоценное время.

ПОСМОТРЕТЬ БЫСТРО

Выберите платформу и поделитесь
Ссылка для загрузки страницы

Применение цементации для укрепления глубокого котлована, поврежденного сильным дождем

Серия: Достижения в исследованиях в области компьютерных наук

Авторы

Гуанбяо Шао

Автор, ответственный за переписку

Guangbiao Shao

Доступен в Интернете с апреля 2016 г.

DOI
10.2991/emim-16.2016.275Как использовать DOI?
Ключевые слова
Котлован; Затирка; Армирование; Анкер
Реферат

Проанализирована и разработана технология армирования цементным раствором в котловане, поврежденном ливнем. Проливные дожди привели к тому, что глубокий котлован промок, некоторые склоны обрушились, а фундаменты окружающих зданий просели. Причины аварии анализируются после аварийно-спасательных работ. Основная причина – боковые грунтовые воды котлована с высоким напором воды, выносящие большое количество частиц грунта из откоса в котлован и приведшие к обрушению верхнего грунта. Затем разрабатываются схемы армирования котлована, в которые добавляют активную зону нагнетания грунта арматурой и саморезом. Затирка может быть заполнена плотной почвой, поврежденной дождем, улучшить прочность почвы на сдвиг, увеличить несущую способность анкера, тем самым увеличив запас прочности котлована. Поскольку герметизирующая завеса повреждена, заливка цементным раствором верхней части котлована откоса поможет отремонтировать герметизирующую завесу и предотвратить неравномерную осадку зданий вокруг котлована. По технологии заливки котлован успешно завершен и может предоставить технические характеристики для аналогичных проектов.

Copyright
© 2016, Авторы. Опубликовано Атлантис Пресс.
Открытый доступ
Это статья в открытом доступе, распространяемая по лицензии CC BY-NC (http://creativecommons.org/licenses/by-nc/4.0/).

Загрузить статью (PDF)

Название тома
Труды 6-й Международной конференции по электронному, механическому, информационному и управленческому обществу
Серия
Достижения в исследованиях в области компьютерных наук
Дата публикации
Апрель 2016 г.
ISBN
10.2991/emim-16.2016.275
ISSN
2352-538X 90 128
DOI
10.2991/emim-16.2016.275Как пользоваться DOI?
Copyright
© 2016, Авторы. Опубликовано Атлантис Пресс.
Открытый доступ
Это статья в открытом доступе, распространяемая по лицензии CC BY-NC (http://creativecommons.org/licenses/by-nc/4.0/).

Цитировать эту статью

рисенвбиб

 TY - КОНФ
AU - Гуанбяо Шао
КГ - 2016/04
ДА - 2016/04
TI - Применение цементного армирования глубокого котлована, поврежденного проливным дождем
BT - Материалы 6-й Международной конференции по электронному, механическому, информационному и управленческому обществу
ПБ - Атлантис Пресс
СП - 1350
ЭП - 1354
СН-2352-538Х
УР - https://doi.
