Армирование ленточного фундамента – основа прочности здания

Правильно построенный фундамент – гарантия прочного, сухого, теплого дома. Из разновидностей фундаментов ленточный средний по затратам материалов и трудоемкости. Использованный арматурный каркас делает из бетонной ленты жесткую раму, выдерживающую значительные нагрузки от стен, перекрытий, кровли, внутреннего наполнения дома.

Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Особенности конструкции армирующего каркаса

Ленточный фундамент фактически состоит из монолитных длинных балок, работающих на изгиб при неравномерных нагрузках сверху от элементов здания и неравномерных просадок снизу от разной плотности грунта.

Поэтому и армируются они в двух зонах балки:

• сверху, под защитным слоем из бетона – от нагрузок на концах балки, когда середина находится на опоре;
• снизу, чуть выше нижнего защитного слоя – при нагрузке на середину полосы ленты и опорах под углами здания.

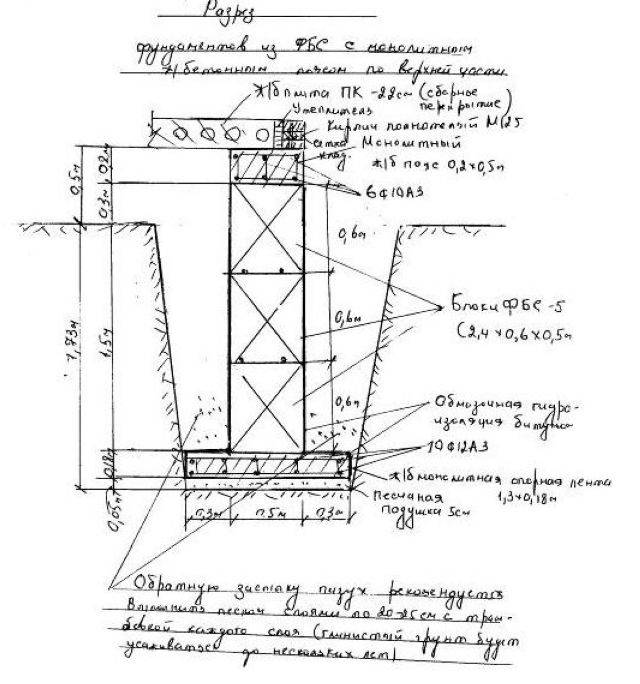

В схеме армирования ленточного фундамента несколько продольных стержней нижнего ряда удерживаются на определенном расстоянии от слоя стержней верхнего ряда вертикальными поперечными стержнями, идущими с шагом от 300 до 500 – 700 мм.

По ширине продольные пруты арматуры удерживаются горизонтальными поперечными стержнями, расположенными с тем же шагом, что и вертикальные.

Поперечные стержни арматуры предназначены:

• воспринимать поперечные усилия, прилагаемые к балке;
• ограничивать увеличение образовавшихся трещин;
• удерживать положение продольных стержней по требованиям чертежа;
• удерживать стержни от выпучивания в любую сторону.

Стержни связываются проволокой или свариваются в объемный каркас. Его высота и ширина меньше на удвоенную толщину защитного слоя бетона.

Основные функции защитного слоя бетона:

• сохранение арматуры от внешнего, в т. ч. и агрессивного воздействия, в основном, воды или водяного пара;
• передача нагрузок от бетона на арматуру;
• обеспечение анкеровки, т. е. «зацепляемости» арматуры в толще бетона;
• обеспечение стыка элементов арматуры;
• обеспечение стойкости арматуры в пламени пожара.

Обычно толщина защитного слоя от 25 – 30 мм до 50 – 60 мм.

Требования к арматуре для ленточного фундамента

В качестве продольной арматуры для мелкозаглубленных фундаментов используют стальную или композитную арматуру с профилированной поверхностью. Профили на стержнях обеспечивают передачу большей нагрузки от изгибающегося бетона на арматурный стержень, чем при гладкой поверхности стержня.

Обычно используют стержни диаметром от 10 до 16 – 18 мм.

Для поперечного армирования обычно берут гладкие стержни диаметром 6 – 8 мм.

Количество стержней, их диаметр, шаг арматуры при установке, толщину защитного слоя, способы и конструкции для армирования углов фундамента и мест пересечения с внутренними несущими стенами должен рассчитывать профессиональный строитель, имеющий высшее образование и практику в этом деле. Он же и отразит принятые решения в чертежах ленточного фундамента, в т. ч. и разработает схему армирования ленточного фундамента.

В СНиП 52-01-2003 по бетонным и железобетонным конструкциям в п. 5.3 изложены требования к арматуре как стальной, так и композитной.

Стальная арматура может быть гладкая и профилированная, горячекатаная, профилированная упрочненная термомеханически, холоднодеформированная, т. е. упрочненная механически без нагревания.

Правильное армирование углов ленточного фундамента

Угловые участки ленточного фундамента – зоны концентрации разнородных напряжений. Две сходящиеся под углом «балки» монолитной конструкции могут иметь в этой зоне нагрузки противоположного направления. Кроме того может быть разная по величине нагрузка от разных стен. На угол могут действовать напряжения растяжения от одной стены и сжатия от другой. Разнородные напряжения должна выдерживать каркасная конструкция угла. Для этого должно быть обеспечено сопряжение каркасов.

Поэтому армирование производится усилением арматурного каркаса как минимум в 2 раза. Для этого поступают следующим образом:

• арматурный продольный стержень первого каркаса, являющийся внутренним по отношению к наружной части фундамента пропускается вперед и загибается под прямым углом, так, чтобы отогнутая длина была не менее 50 диаметров стержня;
• стержень передвигается, пока он не примкнет к наружному стержню перпендикулярного второго арматурного каркаса, образуется первый нахлест;
• наружный стержень перпендикулярного второго каркаса тоже сгибается и подводится к наружному стержню первого каркаса, образуется второй нахлест;
• внутренний стержень второго каркаса сгибается, сгиб передвигается к наружному стержню первого каркаса и прикладывается ко второму нахлесту;
• первый и второй нахлесты и перекрест внутренних стержней перевязываются проволокой или свариваются, обвязываются (свариваются) и вертикальные и горизонтальные поперечные стержни.

Как вариант – наружные стержни не сгибаются, а гнется кусок арматуры в виде Г-образного хомута, оба конца которого перевязываются с обоими наружными стержнями.

Для стыковки балок для несущих внутренних стен с наружными балками вязку делают так, как указано на рисунках.

Идея та же, что и при армировании в углах – перевязка или сварка внутренних стержней с наружными или с добавочными элементами в виде Г- или П-образных элементов или петель из арматуры. Ни в коем случае не делать простое пересечение стержней.

Этапы строительства ленточного армированного фундамента

Этапы строительства такие:

• Выкапывание котлована или траншей. Глубина должна учитывать глубину тела фундамента и противопучинистой подушки.
• Разметка. (см. статью «Как разметить ленточный фундамент своими руками»).
• Засыпать в траншею песчаную подушку и утрамбовать ее, потом – щебневую.
• Установить и закрепить щиты опалубки. Уложить на дно и стены слой гидроизоляции в виде полиэтиленовой пленки.
• Связать и подготовить продольные куски арматурных каркасов. Установить их в опалубку и проверить равенство расстояний от опалубки до каркаса с обеих сторон. В качестве дистанционных элементов использовать заранее заготовленные бруски из бетона или специальные пластиковые стойки-«стульчики». Те же расстояния обеспечить и в нижней части каркаса. Куски кирпича не использовать.
• Правильно связать угловые части каркасов и места пересечения с несущими стенами.
• Проверить установку каркасов – защитные расстояния, высоту, горизонтальность, правильность и полноту увязки, и другие требования, изложенные в чертеже фундамента.
• Залить бетонный раствор одним заходом и тщательно провибрировать его. Выждать 10 – 15 дней и можно снимать опалубку.
• Основа дома будет готова на 10 – 15 день после заливки, ее можно понемногу нагружать строительством стен. Полная готовность будет на 28 – 30 день после окончания бетонирования.

Основные ошибки при армировании

Ошибок делается много и разных, но главные из них такие:

1. Для арматурного каркаса не делается защитный слой бетона или делается недостаточной толщины. Как дистанционные прокладки используются куски керамического или даже силикатного кирпича, хорошо пропускающие воду.
2. Не используется пленка для предотвращения вытекания жидкого цементного «молочка» через деревянную опалубку. Или большие щели в опалубке – через них тоже течет.
3. Нет гидроизоляции между подошвой и стенками ленточного фундамента – при высокой водопроницаемости бетона коррозия его разрушит за 10 – 15 лет, в т. ч. его будет «рвать» ржавеющая арматура.
4. Песчано-щебневая смесь под подошвой имеет крупный щебень и не закрыта сверху гидроизоляцией от бетона.
5. Бетон при заливке подается порциями через день или реже – получают две или три балки с независимым армированием. Интервалы – не более 1,5 – 2 часов.
6. Укладка стержней в углах с обычным поворотом

наружных и внутренних стержней или, что еще хуже с их простым перекрещиванием.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Как сделать армирование ленточного фундамента своими руками: Инструкция- Обзор +Видео

Фундамент любого строения в процессе эксплуатации подвергается значительным нагрузкам. Поэтому его прочность и устойчивость являются чрезвычайно важными.

С помощью армирования показатели этих характеристик значительно улучшаются, при меньшем весе конструкция приобретает большую устойчивость. Фундамент любого типа должен быть устроен таким образом, чтобы он отвечал всем необходимым требованиям. Это относится к его надежности и долговечности, устойчивости к механическим нагрузкам и климатическим воздействиям.

[contents]

Содержание:

Основными несущими строительными материалами при возведении строения являются бетон и сталь.

Свойства материалов принципиально различны: сталь значительнее тверже и прочнее бетона, зато последний дешевле чуть не в сто раз.

Их сочетание позволяет получать облегченный строительный материал повышенной прочности. Таким композитным материалом является железобетон.

Характеристики бетона определяют расположение в нем стальных составляющих. Обычно это те места, которые наиболее подвержены изгибу и растяжению.

Некоторые полагают, что основание здания работает исключительно на сжатие, и армирование фундамента ленточного типа не так уж нужно. Согласиться с этим можно в том случае, если основанием фундамента служат скальные грунты.

Однако гораздо чаще грунт не является сплошным монолитом, и имеется множество факторов, вынуждающих его работать на изгиб.

К ним относятся:

• Нестабильность (подвижность) верхних слоев почвы;
• Неоднородность грунта. Различная плотность его поверхностных слоев может стать причиной усадки;
• Размыв грунта подземными водами или осадками;
• Морозное пучение. Низкие зимние температуры и соседство грунтовых вод увеличивает (или вспучивает) глинистые почвы на 15 процентов от первоначального объема. Когда такое происходит, фундамент начинает выдавливаться основанием вверх.

Конструкции из бетона под действием возникающего напряжения начинают разрушаться – образуются трещины, происходит усадка фундамента. Эти процессы не только ухудшают внешний вид строения, но способны стать причиной его разрушения.

Другими словами, на армировании фундамента лучше не экономить, так как последующий ремонт жилища и его восстановление обойдутся в разы дороже.

В чем состоит суть процесса армирования? Это создание надежного пространственного каркаса, состоящего из поперечной и продольной арматуры, специальной вязальной проволоки и усиливающих хомутов.

Продольное армирование фундамента

Вдоль всей длины фундамента укладываются металлические пруты длиной от 6-ти до 12-ти метров. Растяжению сопротивляется именно такая продольная арматура.

Такое армирование обычно осуществляют по нижнему и верхнему краю конструкции из бетона. Схема укладки осуществляется согласно произведенному заранее расчету. Он производится с обязательным учетом всех потенциальных нагрузок, в том числе собственного веса, воздействия климатических факторов – ветра и снега.

Показатели несущей способности грунта берутся из геологических изысканий, по геологическому разрезу. Занимаясь армированием, важно помнить о необходимости бетонного защитного слоя. Это расстояние между стержнем непосредственно арматуры и боковой поверхности самого фундамента.

Данный слой имеет большое значение. Он оберегает металл от агрессивного действия грунтовых вод и воздуха. Чтобы железобетон хорошо справлялся с возложенной на него задачей, металлическая арматура должна располагаться внутри цементной массы.

Армирование фундамента поперечное

Применение поперечного конструктивного армирования предполагает использование

Их функция заключается в следующем:

• Предотвращение образования и развития трещин;
• Фиксирование в рабочем положении продольной арматуры;
• Сдерживает неучтенную нагрузку, такую, как, например, выпучивание фундамента сбоку.

Для этого используется железная арматура сечением не менее 6-ти миллиметров.

Армирование углов

Нередко армирование углов производится из обрезков и остатков арматуры, из-за чего приходится состыковывать стержни внахлест. Соединяются они посредством сварки ли особых стыковых сочленений.

При этом концы гладкопрофильной арматуры загибают в форме петель, лапок и крюков. Концы же прутов с периодическим профилем в этом не нуждаются.

В сварных соединениях стыков используют специальные накладки-скобы, в механических соединениях применяют обжимные и резьбовые муфты.

Важно обратить внимание на тот факт, что строго запрещается простым нахлестом армировать углы.

В противном случае не гарантируется неподвижность и целостность получившегося угла. Т-образные и угловые примыкания каркасов осуществляются тремя различными методами: изогнутыми хомутами формы П и Г или специальными лапками.

Армирование ленточного фундамента: основная технология

Существует подробная инструкция, которой можно придерживаться при укреплении фундамента. Порядок действий следующий.

Устанавливается опалубка, затем с внутренней стороны она застилается пергаментом. Перед укладкой каркаса необходимо сделать специальную песчано-гравийную подушку, или подбетонку.

Можно обойтись без нее, но тогда придется использовать специальные подставки, которые должны быть помещены под нижний ряд прутов.Расстояние от песчаной подушки до железных прутьев должно составлять не менее семи сантиметров.С функциями таких подставок отлично справляются поставленные на ребро строительные кирпичи.

Арматурные стержни забиваются в траншею: длина их должна быть равно высоте предполагаемого основания, и не менее пяти миллиметров отделяют их от самой опалубки.

Кладется начальный, нижний ряд арматуры, состоящий примерно из 2-4 металлических стержней. Их располагают внахлест, расстояние между ними должно составлять около 30 см. Размер самого нахлеста – не менее 50 сечений арматурных прутов.

При монтировании верхнего слоя отступ составляет пять-шесть сантиметров. Прутья распределяются строго равномерно по всей ширине возводимого фундамента. Формирующие верхний ряд стержни не должны располагаться над просветами между прутьями нижними.

Если имеется арматура с разным сечением, то более толстые стержни должны быть использованы на углах и в нижней части. Поперечные вспомогательные пруты сгибаются в форме рамки. Их необходимо расположить на расстоянии до 80 сантиметров.

Нижний и верхний ряд, вместе с перемычками, крепятся к штырям, вбитым в грунт под прямым углом. Чтобы повысить прочность и надежность конструкции, отдельные стержни соединяются под прямым углом (клеточкой).

Для этого создается специальный крючок, который соединяется специальной мягкой проволокой. Электросварка для этого не используется. Дело в том, что данный процесс изменяет рабочие характеристики стального сплава. Полученные швы будут иметь слишком малую толщину, и соединение прутьев окажется недостаточно надежным.

Исключением является только специально предназначенная для сварки арматура, имеющая особенную маркировку С.

В окончании процесса нужно сделать специальные отверстия для вентиляции. Они служат не только для предотвращения развития процессов гниения, но и для повышения амортизационных рабочих качеств конструкции.

Далее начинает процесс заливки бетона, после чего осуществляется обязательная гидроизоляция фундамента.

При выполнении всех перечисленных условий и требований строение получится устойчивым и крепким.

Ленточный фундамент своими руками: выбор арматуры

Качество металлической арматуры во многом определяет крепость и устойчивость постройки. Поэтому к выбору арматуры стоит отнестись со всей серьезностью.

Прежде всего, обратите внимание на нанесенную маркировку товара. Индекс «С» обозначает, что этот материал подлежит сварке. Пометка буквой «К» объясняет, что данный прокат вполне невосприимчив к коррозии, появляющейся от большого напряжения.

Если на арматурных прутьях нет хотя бы одного из этих символов, они категорически не подходят для обустройства фундамента.

Для укрепления ленточного фундамента лучше использовать стержни, имеющие поперечные выступы и ребра жесткости. Их наличие обеспечивает им гораздо более надежный контакт со смесью бетона. Гладкие прутья не могут так же воспринимать нагрузки, поэтому они обычно используются при построении каркаса. Для армирования предпочтительны стержни с сечением 12 мм.
