Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

1. Какой длины планируется проем.
2. Нужно ли его утеплять.
3. Какого диаметра арматуру использовать.
4. Какова схема армирования.
5. На какое расстояние перемычка должна опираться в стену.
6. Нужно ли армировать ряд газоблока под перемычку.
7. Как сделать опалубку для перемычки.
8. Какой марки бетон использовать.
9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

• Залить бетонную перемычку в U-блоки.
• Залить бетонную перемычку в деревянную опалубку.
• Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

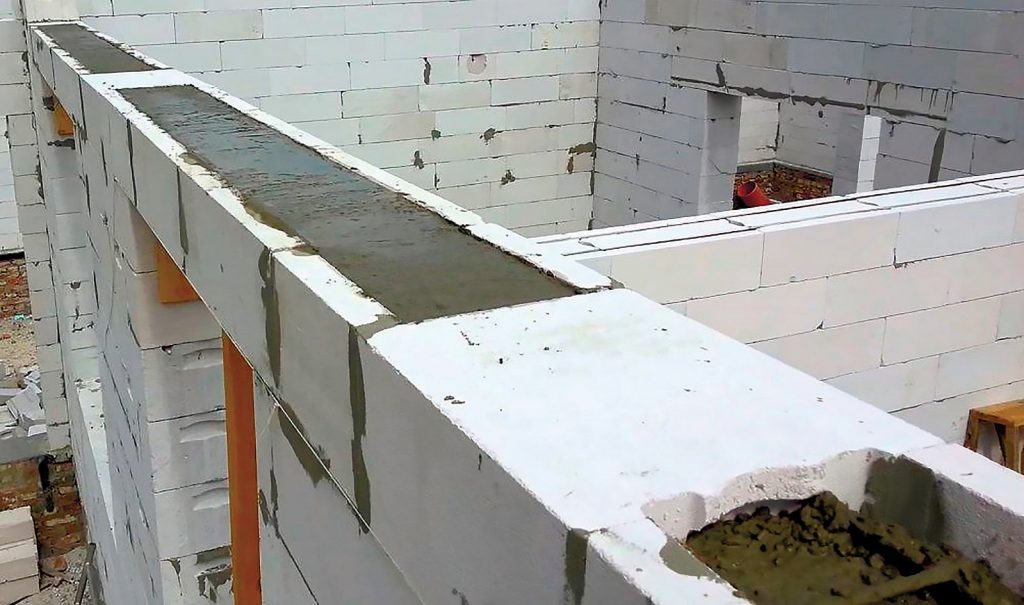

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

1. Шириной такие перемычки бывают от 100 до 400 мм.
2. Высотой от 200 до 400 мм.
3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Перемычки из газобетона своими руками

Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

1. Какой длины планируется проем.
2. Нужно ли его утеплять.
3. Какого диаметра арматуру использовать.
4. Какова схема армирования.
5. На какое расстояние перемычка должна опираться в стену.
6. Нужно ли армировать ряд газоблока под перемычку.
7. Как сделать опалубку для перемычки.
8. Какой марки бетон использовать.
9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

• Залить бетонную перемычку в U-блоки.
• Залить бетонную перемычку в деревянную опалубку.
• Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Параметры

Все железобетонные балки, предназначенные для перекрытия, имеют свои размеры, подобранные согласно ГОСТ 948-2016 исходя из предварительно рассчитанной массы, которая в будущем будит давить на перемычку.

Рекомендуемые размеры находятся в диапазоне:

• • длина от 103 до 337 см;
• • ширина от 14 до 29 см;
• • толщина от 12 до 25см.

С более полным перечнем размеров можно ознакомится, открыв ГОСТ. При изготовлении данной продукции возможны отступления от стандартных размеров:

• • для изделий, имеющих длину до 250 см ±6 мм; до 400 см ±8 мм и более 400 ±10мм;
• • ширина и высота ±5 мм.

В перемычках не должны присутствовать трещины (кроме усадочных) шириной более 0,1 мм. Для удобства транспортировки и монтажа балки оборудуются специальными петлями, которые устанавливаются в тело изделия во время изготовления.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Устройство железобетонных перемычек

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема.

Боковые щиты опалубки должны перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание!

Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание!
Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава.

Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Советы и секреты

При строительстве железобетонных перемычек можно воспользоваться представленными рекомендациями:

• высота бетонной перемычки не должна превышать 1/20 от длины проема, ширина принимается по ширине стены, чтобы отсутствовали уступы;
• повысить прочность конструкции можно, используя арматуру d 14 мм;
• распорки и нижняя часть опалубки демонтируются через 25 суток после полного созревания бетона;
• заливку лучше проводить в том случае, когда верхняя часть перемычки будет стоять в едином уровне с верхним слоем кладки. Тогда дальнейшая кладка будет реализована без перепадов;
• тип перемычки следует подбирать по типу нагрузок, которые она сможет воспринимать.

При самостоятельном изготовлении перемычек, в них закладывают арматуру несколько больше диаметром и (или) числом, чем по стандарту

Что именно использовать в ходе строительства – заводское изделие или то, которое произведено собственными руками, — свободный выбор каждого. Если перемычка сделана с соблюдением всех норм, она практически не уступает по характеристикам готовому изделию.

Как сделать перемычки своими руками (вариант пенобетона) показано в видео:

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Технология строительства перемычки

Прежде, чем начать непосредственно изготовление оконных перемычек, нужно определиться, какой вид их вы будете использовать, и какие размеры. Если дом не большой, у которого облегченная крыша, то в нем можно ставить перемычки не несущего вида. Также такого же типа перемычки можно ставить и когда на перекрытии на всех этажах стоят пояса из арматуры. В этих случаях они берут на себя равномерно нагрузки. Технология создания перемычки выглядит так:

1. Необходимо создать перемычку для лицевой кладки, ее роль может сыграть металлический уголок. Его размеры от 7,5 см. Установить его нужно так, чтобы снаружи не было вертикальной полки. На уровне оконной четверти необходимо поместить ребро уголка. Тогда окно станет, как нужно, когда его будут устанавливать. Величина четверти окна — 5 см.
2. Заливать оконную перемычку можно двумя способами: вне окна, а потом устанавливать в проем или над оконным проемом. В принципе, большого различия и нет. Если во втором варианте придется провозиться со строительством опалубки на месте окна, то в первом – самостоятельно поднимать и переносить перемычку. Этот вариант тяжелее в том плане, что взять для работы кран, чтобы передвинуть конструкцию иногда невозможно. Заливать перемычку сразу в окне и дешевле и легче, и по времени быстрее. Зато сложнее будет ее монтаж, потому что она будет не только держать саму себя, но также и тяжелую бетонную массу. Но все же чаще всего строители останавливаются именно на этом варианте.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Армирование и усиление опалубки

От типа перемычки над окном зависит и диаметр арматурных прутьев. Для данной перемычки, которая не является несущей, можно использовать арматуру, состоящую из двух жил 0,8 см. Арматуру нужно уложить вдоль оконной перемычки. И скрепить прутья друг с другом с помощью проволоки. Их не нужно соединять сваркой. В результате арматура будет внешне выглядеть, как простенькая лестница.

Устанавливая горизонтальный щит, нужно использовать подпорки. Есть строители, которые этот момент игнорируют. Они не принимают в расчет, что бетон имеет значительный вес. И когда будет заливаться опалубка, он может или повредить щит, или немного его сместить, и в итоге форма перемычки не будет идеально ровной, а в дальнейшем исправить ее практически нереально. Поэтому лучше изначально убедиться в надежности конструкции. Когда будете закреплять подпорку, которая располагается в центре оконного проема, то сместите ее немного к окну, таким образом вы сделаете так, чтобы угол внутри не провис, потому что он будет закрепляться к щиту.

Размеры газобетонных перемычек

1. Шириной такие перемычки бывают от 100 до 400 мм.
2. Высотой от 200 до 400 мм.
3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Армирование перемычек железобетонных по ГОСТу: технические условия и как это сделать своими руками

В каждом доме, за редким исключением, обязательно присутствуют дверные и оконные проемы. Чтобы эстетично и надежно обустроить дальнейшую кладку над ними потребуются балки перекрытия – перемычки. Они могут быть из различных материалов, но самые надежные и распространенные – это изготовленные из железобетона.
Такие изделия производятся на заводах, имеют строго определенные параметры, указанные в ГОСТ 948-2016 (ранее ГОСТ 948-84). Данный эталон нормирует размеры железобетонных перемычек, их типы и основные технические характеристики. Документ регламентирует также их использование в кирпичных зданиях различного назначения, в строениях из камня (искусственного и натурального).

Обратите внимание

Так как сейчас осень, идут дожди, и скоро заморозки, поэтому мы немного ускорили процесс работ, а именно, на свежезалитую опалубку уложили 2-3 ряда блоков размером 200x200x400 мм (вес блока примерно 10 кг). Снимали боковые щиты на следующий день для ускорения сушки перемычки. А вот нижний щит лучше не снимать в ближайшие 2-3 дня — все зависит от погодных условий и сроков.

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Утепление опалубки

Утеплительный слой должен проходить между самой перемычкой и кладкой. А в качестве утеплителя можно применять минеральную вату от 190 см толщиной. Вату нужно закладывать в опалубку перед литьем бетона. У этого метода утепления оконных перемычек есть один существенный недостаток: в дальнейшем, при установке окна в проем, оно будет соприкасаться с ватой, и не поможет исправить ситуацию даже пена для монтажа, как бы хорошо она не заполнила бы щель. Если брать минеральную вату в качестве утеплителя, то тогда откосы окна нужно обложить кирпичом, чтобы именно в кирпич оно упиралось, и тогда окно зафиксируется при помощи пены для монтажа и будет надежно стоять. Без кирпича пена будет соприкасаться с ватой. Но тогда придется утеплять и откосы. Если вы готовы к таким «сложностям», то можете смело использовать вату. В итоге, все равно у вас получится хорошее теплое окно, надежно закрепленное и без сквозняков. Если же вы считаете, что лишние проблемы вам ни к чему, можете попробовать в качестве утеплителя использовать пумпан – это экструдированный пенопростирол, он имеет прочную консистенцию в отличие от минеральной ваты. Толщина его листов – около 3 см. Когда будете монтировать утеплитель, то зазор, который возникнет между утеплителем и рамой, нужно заполнить пеной для монтажа. Пена при застывании упрется в пумпан и окно будет надежно закреплено. В этом случае не придется использовать дополнительный слой утеплителя. Да откосы утеплять не нужно.

Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.

Преимущества железобетонных перемычек ПБ:

• Способность выдерживать высокие нагрузки
• Возможность перекрывать проемы большой длины
• Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
• Разнообразие готовых размеров и широкой номенклатуры изделий
• При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной. Для правильного расчета нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.

В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости. Неправильный подбор материалов для опалубки и ошибки при ее сборке могут привести к ее разрушению во время укладки бетона.

Промышленные заводы, изготавливающие стеновые блоки из ячеистого бетона или керамзитобетона, часто делают заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности, и вы можете залить ЖБИ. В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке обеспечить изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная смесь для заливки перемычек – бетон М300. Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предупредить высыхание бетона (защита от прямых солнечных лучей), а зимнюю погоду – обеспечить прогрев и защиту от ветра. Чрезмерно быстрое высыхание бетона летом избегают путем нанесения воды на поверхность бетона в первую неделю его твердения. В случае с разборной опалубкой при естественном твердении бетона опалубку рекомендуют снимать не ранее 14 дней. Бетон полностью обретет свою заявленную заводом марочную прочность только на 28 сутки.

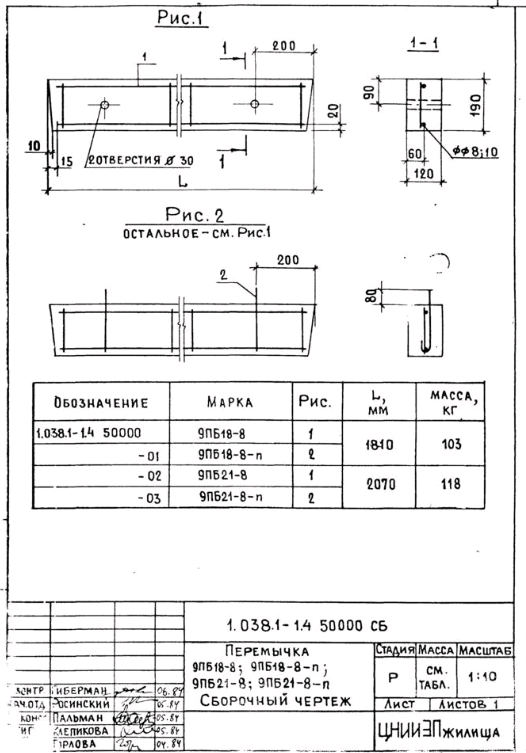

На рисунке 1 показаны перемычке и тип армирования перемычек.

Что нужно для заливки перемычек?

Я использовал:

• арматура диаметр Ø 12 мм;
• проволока катанка диаметр Ø 6 мм;
• проволока вязальная диаметр Ø 1.4-2 мм;
• доска обрезная 25×200 мм;
• гвозди 70 и 100 мм;
• цемент марка 400;
• песок речной;
• щебень диоритовый фракция 20 мм.

Я использовал арматуру диаметром Ø 12 мм, так как планирую возвести второй этаж или мансарду с бетонным перекрытием и подстраховался, чтобы не вычислять несущую способность конструкции, так же под перекрытием будет сейсмопояс, как делать сейсмопояс опишу в следующей статье.

Что такое перемычка | Размер балки перемычки

Важный момент

Что такое балка перемычки?

Перемычка представляет собой горизонтальный изгибный элемент , который перекрывает проемы в стенах для дверей , окон, вентиляторов, шкафов, и т. д. действия перемычки, чтобы рамы дверей, окон и т. д. не подвергались чрезмерной нагрузке. Концевая опора для перемычки должен быть не менее 200 мм.

Ширина перемычек такая же, как у стены.

Всегда обеспечивайте достаточную опору на концах перемычек. Следует следовать рекомендациям производителя, но обычно слух составляет 150 мм (6 дюймов) с каждого конца. Если вы не дадите достаточной торцевой опоры, перемычка выйдет из строя под нагрузкой.

Примечание

Конструкция перемычки

Перемычка  – это балка, размещаемая поперек проемов, таких как двери, окна и т. д. в зданиях, для поддержки нагрузки от  структура выше. Ширина балки перемычки равна ширине стены, а концы ее встроены в стену. Перемычки  классифицируются на основе их материала конструкции .

Также читайте: Что такое соты в бетоне | Причина | Лечение | Тип заливки

Размер балки перемычки

Ширина перемычки может быть равна толщине проема и глубине в диапазоне от 1/12 до 1/8 пролета. Должна быть обеспечена минимальная ширина 4 дюйма (100 мм).

Типы перемычек.

7 Различные типы перемычки следующие.

• Древесина (древесина) Перемычка.
• Каменная перемычка.
• Кирпичная перемычка.
• Р.К.К. Перемычка Луч.
• Стальная перемычка.
• Балка перемычка армированная кирпичная.
• Сборная перемычка.

Также читайте: Разница между гибким покрытием и жестким покрытием | Что такое тротуар | Тип покрытия

1. Деревянная перемычка (древесина):

Древесина или деревянные перемычки являются старейшими видами перемычек и обычно используются в холмистой местности. Эти перемычки дороги, конструктивно слабы, подвержены гниению, и уязвимы для огня. Как показано на рис. иллюстрирует применение деревянной перемычки внутри стены.

Деревянная перемычка

Часто деревянные перемычки используются вместе с пластинами из мягкой стали сверху и снизу для усиления деревянных перемычек. Древесина хорошего качества с некоторым покрытием с использованием подходящего консерванта используется только для перемычек, и любой конец этих перемычек поддерживается основанием из раствора на стенах.

Он может быть цельным или может быть собран путем соединения г 2-3 частей. Иногда перемычки Тибра укрепляют сверху и снизу стальными пластинами. Такие перемычки называются перемычками

2. Каменная перемычка:

Эти перемычки представляют собой тип каменной плиты с хорошими длиной, шириной и толщиной. Каменные перемычки можно также использовать для проемов в кирпичных стенах (см. рис. ниже).

 Каменная перемычка

Как правило, каменные перемычки используются в областях строительства, где камень легко доступен. Поскольку камень слабее на растяжение, его можно использовать только для небольших пролетов.

Их глубина сохраняется около 1/10 пролета. Камни обрезаются по ширине стены и обрабатываются перед использованием в качестве перемычек. Иногда в зданиях используются каменные перемычки, которые придают очень хороший архитектурный вид.

Каменные перемычки слабы на растяжение и легко трескаются при воздействии вибрационных нагрузок. Поэтому следует избегать применения этих перемычек в сейсмически активных районах.

Также читайте: Что такое сливовый бетон | Приложение | Микс-дизайн | Методика

Кирпичные перемычки используются для создания небольших проемов с меньшей нагрузкой. Эти перемычки конструктивно не очень прочны и состоят из кирпичей, уложенных торцом или кромки опор или опоры или стены (согласно рис. ниже).

Кирпичная перемычка Балка

Высота кирпичной перемычки зависит от пролета и сооружается над временным деревянным центрированием. Кирпичи вместе с крестовинами подходят для строительства перемычек, потому что крестовины при заполнении раствором образуют выступы, увеличивая сопротивление сдвигу торцевых соединений.

Перемычки кирпичные сложенные твердые, хорошо обожженные, без трещин, острые и прямые грани кирпича.

ЖБК заменил практически все другие материалы для перемычки. Перемычки из железобетона являются огнеупорными, долговечными, прочными и простыми в изготовлении . Обычная бетонная смесь, используемая для перемычки, составляет 1:2:4. Простые бетонные перемычки можно использовать до пролета 800 мм. Количество арматуры зависит от пролета.

ЖБТ-перемычки могут быть монолитными. ЖБТ-перемычки удобны для пролетов до 2 м. Кроме того, они увеличивают скорость строительства и дают достаточно времени для отверждения перед фиксацией. Верх перемычки должен быть должным образом помечен дегтем или покрасить , чтобы перемычку можно было разместить правильно.

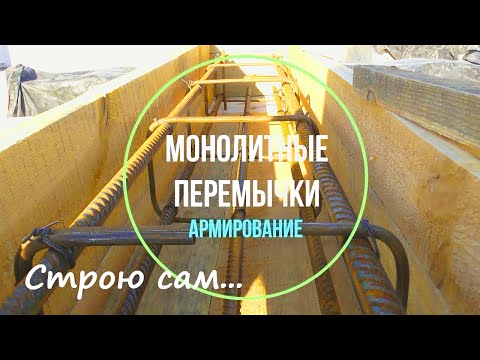

Для монолитных железобетонных перемычек готовится центрирование, укладывается арматура, и выполняется бетонирование . Солнцезащитные зонты можно легко спроецировать из перемычек.

Если внешний вид не имеет значения, поверхность перемычки из железобетона остается открытой. Как показано на рис. показывает перемычку над стеной.

Армированная цементобетонная перемычка

Должна быть предусмотрена гибкая DPC, а носок перемычки должен быть достаточно прочным, чтобы выдерживать нагрузку стены над ним.

Также читайте: Что такое цемент | Тип цемента

Одним из наиболее распространенных типов перемычек , используемых сегодня, является перемычка из конструкционной стали или уголковая сталь. Стальной уголок, имеющий форму буквы L, должен иметь толщину не менее 1/4 дюйма и ширину не менее 3W для поддержки стандартного 4-дюймового кирпичного блока.

Уголки , такие как этот, могут быть установлены спиной к спине при возведении 8-дюймовой стены. Для возведения стены толщиной 12 дюймов требуется три уголка, как показано на рис.

Стальная перемычка

При установке стальных перемычек над проемами необходимо помнить о некоторых важных моментах. Каменщик должен ознакомиться со спецификациями на работе, чтобы определить опору перемычки (нагрузку, которую должна нести перемычка).

Перемычка должна выдерживать не менее 4 дюймов с каждой стороны проема в домах или небольших коммерческих зданиях. Большинство угловых утюгов были вырезаны из более крупного куска железа с помощью горящей горелки.

В результате обжига на поверхности нижней и верхней частей уголка образуются маленькие шарики стали. Бусины должны быть удалены из утюгов с помощью кирпичного молотка перед их установкой.

Элементы кладки не будут ровно лежать на этих грубых сварных швах. Это особенно важно, если оклад должен быть установлен над перемычкой, так как грубые стальные заглушки могут проколоть оклад.

Перемычка должна быть установлена ​​ по отвесу и уровню так, чтобы уложенный на нее элемент также находился в правильном положении. Также важно, чтобы стальная перемычка была защищена от ржавчины краской.

Стальная перемычка должна быть отодвинута на 3/8″ до 1/2″ от лицевой стороны стены так, чтобы можно было образовать растворный шов перед сталью без образования трещин, как показано на рис. Никогда не кладите уголок на стену до тех пор, пока кирпичная кладка под ним не затвердеет достаточно, чтобы избежать проседания.

Когда требуется использовать кирпичную перемычку на больших пролетах, ее армируют стальными стержнями . Эти перемычки устроены по тому же принципу, что и перемычки из железобетона. разница только в том, что вместо бетона используется кирпич хорошего качества.

Кирпичи укладываются параллельными рядами таким образом, чтобы при ширине от 2 см до 4 см по длине оставалось пространство для вставки арматуры, т. е. стального стержня или стержней. Эти пространства с армированием затем заполняются или заливаются богатым цементным раствором или цементным бетоном.

Перемычка из армированного кирпича

Читайте также: Бетонирование в строительстве | Классификация | Недвижимость | Оценки | Преимущество и недостаток | Контроль качества

7. Сборная перемычка:

Сборные железобетонные перемычки доступны по цене и обеспечивают прочную опору для таких конструкций, как кирпичная кладка над дверными и оконными проемами. Предварительно напряженные сборные перемычки используются для строительства жилых и коммерческих зданий . квартиры доступны в других размерах

Сборная перемычка

Часто задаваемые вопросы

Перемычка

A  перемычка  это  балка  , размещаемая поперек проемов, таких как двери, окна и т. д. в зданиях, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина балки перемычки равна ширине стены, а концы ее встроены в стену. Горизонтальные перемычки  сооружаются проще, чем арки.

Перемычка и балка

Балка несет нагрузку от плиты и передает ее на колонну, от колонны она передается на фундамент и, наконец, от фундамента на грунт. перемычка несет нагрузку стены над проемами и передает ее только стенам.

Стальная перемычка

Перемычка предназначена для поддержки конструкции над проемом. Наиболее распространенными стальными уголками являются одинарные уголки с перемычками (полые стены) и комбинированные уголки (сплошные стены). 8 футов — это общая максимальная длина для использования стальных перемычек до того, как вступят в силу требования противопожарной защиты.

Строительство перемычки

  Перемычка  – это балка, размещаемая поперек проемов, таких как двери, окна и т. д. в зданиях, чтобы выдерживать нагрузку от конструкции , расположенной выше. Ширина перемычки балки равна ширине стены, а концы ее заделаны в стену. Перемычки  классифицируются на основе материала  их конструкции.

Типы перемычек

1. Деревянная перемычка: В старые времена строительства в основном использовались деревянные перемычки. Но сейчас они заменены несколькими современными методами, однако в горных районах они используются. Основными недостатками древесины являются более высокая стоимость, меньшая прочность и уязвимость к огню.
2. Каменная перемычка: Это самый распространенный тип, особенно там, где камень доступен в изобилии. Их толщина является наиболее важным фактором его конструкции. Они также предусмотрены над отверстиями в кирпичных стенах. Каменная перемычка поставляется в виде одной детали или более одной детали.
3. Кирпичная перемычка: Используются, когда проем менее 1 м и действуют меньшие нагрузки. Его глубина варьируется от 10 см до 20 см в зависимости от пролета.
4. Перемычка из армированного кирпича:  Используются при больших нагрузках и пролете более 1 м. Глубина армированной кирпичной перемычки должна быть равна 10 см или 15 см или кратна 10 см.
5. Стальная перемычка: Используются при больших внешних нагрузках и больших проемах. Они состоят из секций швеллера или балок из катаной стали. Мы можем использовать одну секцию или их комбинации в зависимости от требований.
6. Железобетонная перемычка: В настоящее время перемычки из железобетона широко используются для перекрытия дверных, оконных и т.п. проемов в конструкции из-за их прочности, жесткости, огнеупорности, экономичности и простоты конструкции.

Размеры стальных перемычек

Стальные угловые перемычки должны иметь толщину не менее 1/4 дюйма (6 мм) с горизонтальной ножкой не менее 3 1/2 дюйма (90 мм) для использования с номиналом 4 кирпич толщиной 100 мм и 3 дюйма

Перемычка Кирпич

Перемычка  – это конструктивный элемент, размещаемый над проемом в стене. В случае кирпичной каменной стены перемычки могут состоять из армированной кирпичной каменной кладки, кирпичной каменной кладки арок, сборного железобетона или конструкционных стальных профилей.

Перемычка [всестороннее исследование типов перемычек]

Перемычка, предназначенная для поддержки проема в стене, когда между проемом в стене и балкой перекрытия должна быть построена заполняющая стена. В дополнение к этому есть и другие причины наличия перемычек, и они подробно обсуждаются в последней части этой статьи.

Что такое Линтел?

Это структурный элемент?

Ответ: Да/Нет

Основными элементами конструкции являются колонны, балки, плиты, стены сдвига, оголовки свай, сваи и т.д. Эти элементы обеспечивают устойчивость конструкции и передают нагрузку на грунт.

Самостоятельный элемент, выполненный как

• Оконная перемычка
• Дверная перемычка
• Другие проемы

Однако в некоторых случаях он соединяется с бетонными колоннами и балками, когда проемы находятся рядом с опорой.

Кратко обсудим вышеуказанные типы.

Оконная перемычка

Обычно высота окна не равна высоте от пола до пола. При наличии кирпичной стены на фасаде конструкция над окном (между окном и балкой перекрытия) нуждается в подпорке.

Кирпич нельзя строить непосредственно на оконной раме, если он не предназначен для этого. Как правило, должно быть что-то для поддержки.

Затем строим перемычки.

Он будет действовать как балка и нуждается в конструктивном соединении с опорой, если высота сохраняемой стены достаточно высока.

Меньшая подпорная высота, она может опираться на ту же кирпичную стену, как показано на рис. 2.

Однако, когда возникают проблемы с осадкой, здание подвергается боковым нагрузкам и т. д., рекомендуется продолжать перемычки до несущих конструкций .

Дверная перемычка

То же самое, что и для окон. Тем не менее, большинство из них будет построено внутри. Количество элементов снаружи может быть меньше, так как снаружи будет мало дверей.

Те же технические аспекты, которые обсуждались в отношении оконной поддержки, могут применяться и в этом случае.

Типы перемычек

В зависимости от характера используемых материалов и их ограничений в строительстве существуют различные категории.

Из всех следующих типов перемычек наиболее широко используемым строительным материалом является бетон.

1. Бетонная перемычка
2. Деревянная перемычка
3. Brick lintel
4. Reinforced brick lintel
5. Steel
6. Stone

Concrete Lintel or Reinforced Concrete Lintel

Though it specified as concrete, we всегда используется арматура для восприятия растягивающих усилий, вызванных приложенными нагрузками.

Недостаточное армирование может привести к появлению трещин в кирпичной стене из-за чрезмерных прогибов и неравномерного распределения нагрузок.

Использование бетона в качестве строительного материала может быть проще по сравнению с другими типами материалов. Кроме того, очень трудно продолжить перемычку другими материалами.

Балки-перемычки рассчитываются исходя из доступных нагрузок и несущего пролета.

Типовые детали готовятся на основе деталей проекта, чтобы строительная бригада могла без особых затруднений приступить к строительству. Если известен пролет, можно выбрать расположение перемычки.

В зависимости от типа конструкции перемычки бывают двух типов.

01. Сооружается на всех стенах

Для одноэтажных зданий перемычки предусмотрены на всех стенах и соединены между собой. На рисунке 01 показано расположение продолжающейся перемычки.

Рисунок 01: Непрерывные перемычки

02. Построены на определенных участках

Другие типы линий более распространены в многоэтажных зданиях. Они предусмотрены только в конкретном проеме, и луч не проходит сквозь стену. Брус упирается в стену. На рисунке 02 показана однопролетная балка-перемычка.

Рис. 02: Однопролетная перемычка

Использование перемычек является не только причиной поддержки нагрузок в стенных проемах. Есть много других преимуществ, как упомянуто ниже.

Преимущества перемычек

• Установка и сохранение перемычек на всех стенах в небольших зданиях сведет к минимуму растрескивание стены из-за теплового расширения, эффектов ползучести и усадки, различной осадки конструкций и т. д.
• Особенно в одиночных -этажных зданий вес конструкции большую часть времени распределяется по площади неравномерно. Средняя часть и зона туалета имеют более концентрированную нагрузку, чем периметр, жилая зона и т.д.
• Таким образом, существует возможность другого расчета . Если есть осадки и предусмотрены перемычки, растрескивание стен будет минимальным.
• В большинстве конструкций, в которых не предусмотрены перемычки, распространены щели над окнами/дверями по диагонали.
• Дальнейшее развитие трещин ниже ветров также обычно наблюдается. Этих трещин можно избежать только в том случае, если перемычка будет продолжена вдоль стен.
• Завершение перемычки, как показано на рис. 2, в небольших конструкциях, особенно в одноэтажных зданиях, в долгосрочной перспективе приведет к растрескиванию.
• Наличие перемычек позволяет избежать поперечной устойчивости небольших зданий.
• В случае землетрясения большая часть небольших зданий сильно повреждается из-за отсутствия сырости. Очень трудно улучшить влажность в небольших зданиях. Однако конструкцию можно связать между собой, если предусмотреть перемычки.
• Конструкции, расположенные рядом с зонами затопления, или если есть какие-либо изменения бокового давления из-за давления воды, установка перемычек, соединяющих все стены, повысит их боковую устойчивость.

Типовые детали перемычки

На рисунке 03 показан тип, который можно использовать в строительстве для обеспечения балок перемычки. Размеры и детали армирования согласовываются с конкретным проектом. В частности, нагрузка на перемычку может варьироваться от проекта к проекту. Таким образом, дизайн должен изменяться от проекта к проекту.

Рисунок 03: Типичная деталь перемычки

Таким образом, перемычки широко используются во всех типах конструкций. В частности, в небольших зданиях, таких как одноэтажные строения, необходимо сделать продолжение перемычек вдоль всех стен, чтобы избежать возможного растрескивания стен.

Деревянная перемычка

Несмотря на то, что древесина является возобновляемым материалом, она не широко используется для поддержки проемов, если только не предъявляются архитектурные требования для придания удивительного эстетического вида.

Однако в старину древесина была наиболее широко используемым строительным материалом. Таким образом, кажется, что в большинстве построек, построенных в эпоху королевства, для поддержки проемов использовалось дерево.

Они использовали более высокую секцию для перевозки грузов, а тип используемой древесины кажется более прочным, поскольку некоторые из них не испортились даже сейчас.

В связи с использованием древесины в качестве строительного материала в этих видах строительства можно выделить следующие ключевые факторы.

• Если кирпичные стены возводятся над ветром/дверью/проемом, деревянная секция должна быть рассчитана на такой вес.
• Кроме того, при проектировании необходимо учитывать тепловое воздействие, чтобы свести к минимуму сжатие и расширение кирпичной стены в этой области.
• Прогибание деревянной доски должно быть максимально ограничено. Уменьшение прогиба по сравнению с указанным в стандартах может стать дополнительным преимуществом в долгосрочной перспективе.
• Поскольку долговечность древесины является одной из основных проблем, можно использовать должным образом обработанную древесину, удовлетворяющую требованиям долговечности.
• Древесина уязвима для огня, чем наши материалы, такие как бетон и кирпич. Если он подвергнется огню, это может привести к обрушению всей конструкции или ее части.
• Выбор древесины должен производиться на основе расчетной огнестойкости здания. Например, здание рассчитано на одночасовую противопожарную защиту, используемый в конструкции брус должен выдерживать нагрузки не менее одного часа.
• Кроме того, неправильная конструкция, например, неправильный выбор размеров для поддержки нагрузок, приводит к серьезным проблемам после завершения строительства.

Кирпичные перемычки

• Кирпич сегодня является одним из наиболее широко используемых строительных материалов. Даже в истории это стало таким же.
• Кроме того, есть/были здания, не ограничивающиеся одним этажом, а имеющие несколько этажей.
• Так почему бы нам не использовать кирпич для поддержки кирпича в проемах.
• Если размеры проема не больше или не превышают 1 м, для несущей нагрузки можно использовать кирпич.
• Кроме того, в современных зданиях можно наблюдать кирпичные плоские или криволинейные опоры. В основном построены для получения привлекательного вида.

• Основным механизмом передачи нагрузки в этих типах конструкций является ноющее действие.
• Для плавного переноса нагрузок на другие помещения по обеим сторонам проема должны быть кирпичные стены.

Армированная кирпичная перемычка

Так как кирпич не может выдерживать растягивающие напряжения, возникающие в середине проема, перемычки сильно разрушаются или трескаются.

Связь между цементно-песчаным раствором и кирпичом со временем также ухудшается. Это также влияет на устойчивость системы к нагрузкам.

Для повышения прочности кирпича на растяжение внутри стены предусмотрена арматура, способная выдерживать растягивающие напряжения.

Как показано на рисунке выше, арматура может быть размещена внутри стены и действует как растягивающий элемент.

Кроме того, сочетание кирпича и бетонной балки также можно идентифицировать как армированную кирпичную перемычку.

Кроме того, арматура, используемая в этих природных работах, будет меньшего размера, например, стержни толщиной 6-10 мм.

Стальная перемычка

Конструкционная используется в строительстве, может использоваться для поддержки проемов в стенах. Как обсуждалось ранее, непосредственно над проемом должен быть конструктивный или неконструктивный элемент, способный нести нагрузку.

Стальные перемычки широкие можно увидеть в стальных зданиях. Впрочем, это можно было наблюдать и в других зданиях.

В общем, когда архитектору нужно внести некоторые изменения в здание, он может использовать сталь в качестве замены других материалов, описанных выше, для поддержки нагрузок.

В современном строительстве есть способы спрятать стальные секции внутри кирпичной стены. Даже в качестве перемычки мы использовали универсальную бему, ее можно скрыть, забетонировав вокруг нее.

Кроме того, когда требуется иметь одинаковую отделку, особенно когда мы используем кирпичи, вырезанные проволокой, возникают трудности с использованием стали. Однако, как показано на рисунке выше, это можно сделать довольно легко.

Внешний вид хороший, структурных дефектов и трещин нет.

Поскольку сталь не является прочным материалом при воздействии окружающей среды, она должна быть надлежащим образом покрыта или защищена от коррозии.

Коррозии стали можно избежать путем нанесения антикоррозионных красок или использования оцинкованной стали.

Каменная перемычка

Необычно использовать камень в качестве конструкционного материала для переноски грузов. Особо растягивающие напряжения не вызывают разрушения этого материала, хотя они очень хорошо реагируют на сжимающие нагрузки.

Однако в древних постройках в качестве конструкционных балок использовались каменные балки. Размеры сечения значительно выше по сравнению с другими типами элементов, используемых для этой цели.

Если мы используем камень в строительстве, следует также учитывать следующее.

• Поскольку камень относительно тяжелее кирпича, при использовании кирпичных стен для поддержки камня большое внимание следует уделить несущей способности кирпичной стены.
• Кирпичные стены должны быть рассчитаны на то, могут ли они выдерживать нагрузки. Кроме того, если кирпичная стена не выдерживает надлежащей нагрузки, со временем она может треснуть.
• Толщина камня может поддерживаться 100 мм на 1000 мм пролет. Однако эти значения сильно зависят от нагрузки на каменную балку.
• Стоимость строительства будет намного выше, чем другие типы строительства.
• Следует обратить внимание на размещение каменной балки в правильном месте из-за большого веса.

Ремонт перемычек

• Кирпичные перемычки : Растрескиваются не только из-за приложенных нагрузок, но и из-за теплового воздействия. Поэтому всегда есть риск растрескивания кирпичных стен. Кроме того, когда кирпичи трескаются, их очень трудно заменить, кроме модификации для увеличения прочности. Существуют разные методы лечения трещин.
  • Инъекция строительных растворов . Можно использовать обычный метод, используемый для нагнетания грунта в бетонные трещины. Кроме того, можно было бы применить определенное давление, чтобы убедиться, что он движется повсюду. Рекомендуется вводить из одного места и давать проникать через стену. Вдоль трещины можно было вставить небольшие трубы, чтобы наблюдать за проникновением и надлежащим образом заполнить ее. Статья, опубликованная в Permagard , содержит информацию о ремонте перемычки.
  • Установка натяжных тросов . Проволока или стержни, вставленные в стену, могут использоваться для передачи растягивающей нагрузки на другую область или распределяться равномерно. На следующем рисунке показано такое расположение, которое можно использовать.

• Древесина : При износе или чрезмерном прогибе рекомендуется заменить древесину, а не ремонтировать ее. Кроме того, необходимо предусмотреть поддержку кирпичной стены во время замены бруса, поддерживающего стену. Кроме того, необходимо убедиться, что такой же упор оказывает брус на кирпичную стену. В противном случае в стене произойдет движение вниз, и в результате стена может треснуть.
• Сталь: Долговечность стали – вопрос спорный. Если используется сталь, всегда следует быть начеку, и в качестве метода ремонта следует проводить периодическое техническое обслуживание. Кроме того, когда он сильно поврежден, его можно заменить, как обсуждалось в случае с древесиной.
• Камень: Это не пластичный материал. Его выход из строя может быть необратимым. Поэтому во время строительства необходимо разместить соответствующую секцию, способную выдержать нагрузку. Однако кирпичные стены могли растрескиваться из-за приложенных к ним высоких сосредоточенных нагрузок.
